第一章 设计资料第一节 基本情况1设计规范：《铁路桥涵设计基本规范》（ TB10002.1-2005）、《铁路桥梁钢结构设计规范》 （ TB10002.2-2005 ）。
2、结构外形尺寸：计算跨度L=80+(50-50) × 0.2=80，若L=80m 需改为L=92m ，钢梁分为10个节间，节间长度 d =L/10=9.2m ，主梁高度H=11d/8=11 × 9.2/8=12.65m ，主梁中心距B=6.4m ，纵梁中心距为b=2.0m ，计算得到的纵梁宽度为B 0 =5.95m 。
桥面，人行道两侧。
3 材料：主要桁架构件材料为Q345q ，板厚为 40mm ，高强度螺栓为40B ，精制螺栓为BL3，轴承铸件为ZG35II ，滚轮轴为35#锻钢。
4 活荷载等级：中等活荷载。
5 静载(1) 主桁架计算桥面p 1 =10kN/m ，桥面p 2 =6.29kN/m ，主桁架p 3 =14.51kN/m ， 领带 p 4 =2.74kN/m ，检查设备 p 5 =1.02kN/m ，螺栓、螺母和垫圈 p 6 = 0.02 (p 2 + p 3 + p 4 )，焊缝 p 7 = 0.015 (p 2 + p 3 + p 4 )；(2)纵梁和横梁的计算横梁（每根线）p 8 =4.73kN/m （不包括桥面），横梁（每根）p 9 =2.10kN/m 。
6 抗风强度W 0 =1.25kPa ，K 1 K 2 K 3 =1.0。
7、工厂采用焊接，工地采用高强度螺栓，人行道支架采用直径22mm 、直径23mm 的精制螺栓。
高强螺栓设计预紧力P=200kN ，防滑系数μ 0 =0.45。
第二部分设计1 、主桁架受力计算； 2、主桁梁截面设计3弦拼接计算及下弦端节点设计； 4. 挠度校核计算及上弯度设计；第三节 设计要求1 主桁架力计算结果和截面设计计算结果汇总于表中。
2 主要桁架力计算表项目包括：l 、α、Ω、ΣΩ、p 、Np 、k 、Nk 、1+μ、1+μf、(1+μ)Nk、a 、η、纵向风、桥架影响风和弯矩，制动力和弯矩，NI ，NII ，NIII ，NC ，疲劳计算力Nnmin ，Nnmax ，弯矩Mnmin ，Mnmax ；3 建议使用 Microsoft Excel 电子表格辅助计算主桁架力。

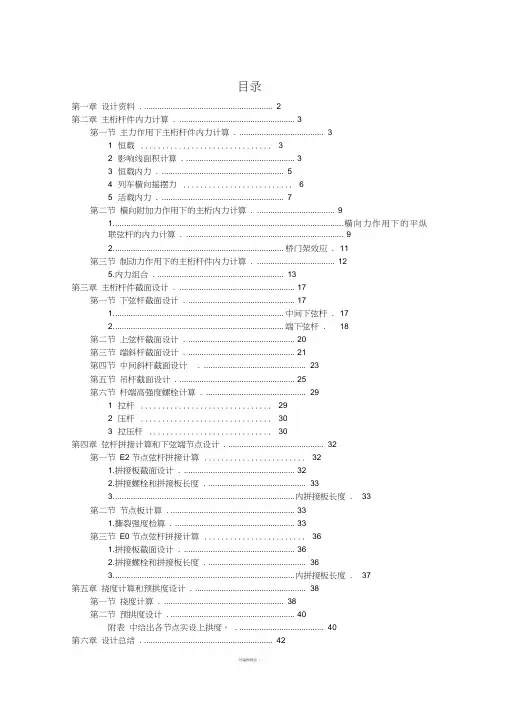

目录第一章设计资料. (2)第二章主桁杆件内力计算. (3)第一节主力作用下主桁杆件内力计算. (3)1 恒载 (3)2 影响线面积计算. (3)3 恒载内力. (5)4 列车横向摇摆力 (6)5 活载内力. (7)第二节横向附加力作用下的主桁内力计算. (9)1. ....................................................................................................... 横向力作用下的平纵联弦杆的内力计算. (9)2. ............................................................................ 桥门架效应. 11第三节制动力作用下的主桁杆件内力计算. (12)5.内力组合. (13)第三章主桁杆件截面设计. (17)第一节下弦杆截面设计. (17)1. ............................................................................ 中间下弦杆. 172. ............................................................................ 端下弦杆. 18第二节上弦杆截面设计. (20)第三节端斜杆截面设计. (21)第四节中间斜杆截面设计. (23)第五节吊杆截面设计. (25)第六节杆端高强度螺栓计算. (29)1 拉杆 (29)2 压杆 (30)3 拉压杆 (30)第四章弦杆拼接计算和下弦端节点设计. (32)第一节E2 节点弦杆拼接计算 (32)1.拼接板截面设计. (32)2.拼接螺栓和拼接板长度. (33)3. ................................................................................. 内拼接板长度. 33第二节节点板计算. (33)1.撕裂强度检算. (33)第三节E0 节点弦杆拼接计算 (36)1.拼接板截面设计. (36)2.拼接螺栓和拼接板长度. (36)3. ................................................................................. 内拼接板长度. 37第五章挠度计算和预拱度设计. (38)第一节挠度计算. (38)第二节预拱度设计. (40)附表中给出各节点实设上拱度。
《桥梁⼯程概论》复习资料及答案第⼀章绪论1.桥梁的作⽤是什么？它是由哪⼏个主要部分组成的？各部分的主要作⽤是什么？桥梁是指供车辆和⾏⼈等跨越障碍（河流、⼭⾕、还晚或其他路线等）的⼯程建筑物(跨越障碍的通道）。
桥梁由上部结构（包括桥跨部分和桥⾯构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使⽤⽽需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。
是⽀承上部结构、向下传递荷载的结构物）。
和⽀座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），2.解释以下⼏个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑⾼度、桥渡。
桥梁结构相邻两⽀座间的距离L称为计算跨径对梁式桥，设计洪⽔位上线上相邻两桥墩（或桥台）间的⽔平间距L0,称为桥梁的净跨径。
各孔径跨径之和称为总跨径。
对梁长，两桥台侧墙或⼋字墙尾端之间的距离LT，称为桥梁全长。
桥⾯⾄桥跨结构最下缘的垂直⾼度h，称为桥梁建筑⾼度。
以桥梁为主体包括桥头引线、导流堤等跨越河流、深⾕、低洼地带的全部建筑物称桥渡3.按照⼒学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受⼒特点是什么？按受⼒特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能⼒来承受荷载的。
在竖向荷载作⽤下，其⽀座反⼒也是竖直的；简⽀的梁部结构只受弯剪，不承受轴向⼒。
拱桥的主要承重结构是具有外形的拱圈。
在竖向荷载作⽤下，拱圈主要承受轴向压⼒，但也受弯受剪。
在拱趾处⽀撑⼒除了竖向反⼒外，还有较⼤的⽔平推⼒悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较⼤的竖向（向上）和⽔平（向河⼼）⼒第⼆章桥梁⼯程的规划与设计1.什么是桥梁的净空（限界）？它有什么⽤途？桥梁净空（bridge clearance）包括桥⾯净空和桥下净空。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵⼊，以保证⾏车安全。
桥⾯净空指保证车辆⾏⼈安全通过桥梁所需要的桥梁净空界限。

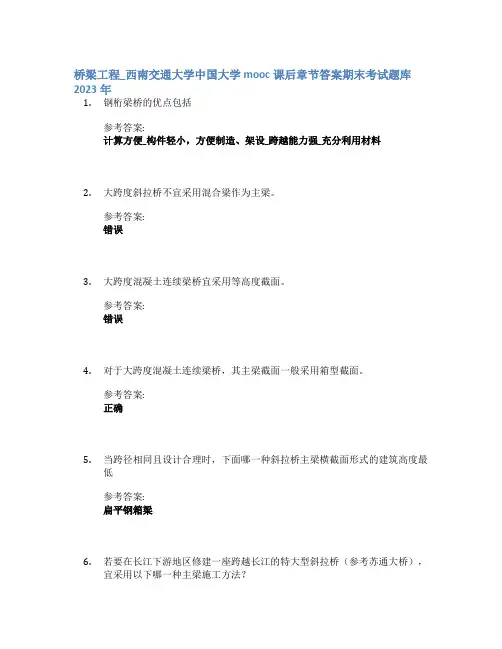

桥梁工程_西南交通大学中国大学mooc课后章节答案期末考试题库2023年1.钢桁梁桥的优点包括参考答案:计算方便_构件轻小，方便制造、架设_跨越能力强_充分利用材料2.大跨度斜拉桥不宜采用混合梁作为主梁。
参考答案:错误3.大跨度混凝土连续梁桥宜采用等高度截面。
参考答案:错误4.对于大跨度混凝土连续梁桥，其主梁截面一般采用箱型截面。
参考答案:正确5.当跨径相同且设计合理时，下面哪一种斜拉桥主梁横截面形式的建筑高度最低参考答案:扁平钢箱梁6.若要在长江下游地区修建一座跨越长江的特大型斜拉桥（参考苏通大桥），宜采用以下哪一种主梁施工方法？参考答案:悬臂施工7.关于桥面结构的描述中错误的是：参考答案:铁路桥面钢轨应在梁缝处断开8.伸缩装置在伸缩量计算时需要考虑的因素有：参考答案:温度变形伸缩量_收缩徐变伸缩量_制造安装误差富裕量_梁端转角引起的伸缩量9.公路桥面构造除桥面铺装、防水和排水设施、伸缩装置外，还有参考答案:人行道，安全带，缘石，栏杆，防撞护栏，灯柱10.钢桥的桥面一般采用水泥混凝土铺装层。
参考答案:错误11.主缆矢跨比是指？参考答案:矢高与跨度之比12.运营中的悬索桥主缆是什么线形？参考答案:分段悬链线13.一般悬索桥施工中最先施工的是哪一部分？参考答案:桥塔14.悬索桥架设过程中，悬挂于主缆的施工平台是什么？参考答案:猫道15.悬索桥主缆材料应具有什么特征？参考答案:耐腐蚀_抗拉强度大16.主缆的锚固形式有哪些？参考答案:组合锚_岩锚_隧道锚_重力式锚17.加劲梁是悬索桥主要受力构件。
参考答案:错误18.斜拉索的风雨激振只有在强风条件下才会出现。
参考答案:错误19.将简支梁的桥面做成连续结构有利于抗震。
参考答案:正确20.对大跨度悬索桥，风致响应可能给桥梁设计带来更大的影响。
参考答案:正确21.下列哪些风致振动影响桥梁的安全参考答案:驰振_颤振22.斜拉索中的张拉力越大，则垂度造成的非线性效应越小。

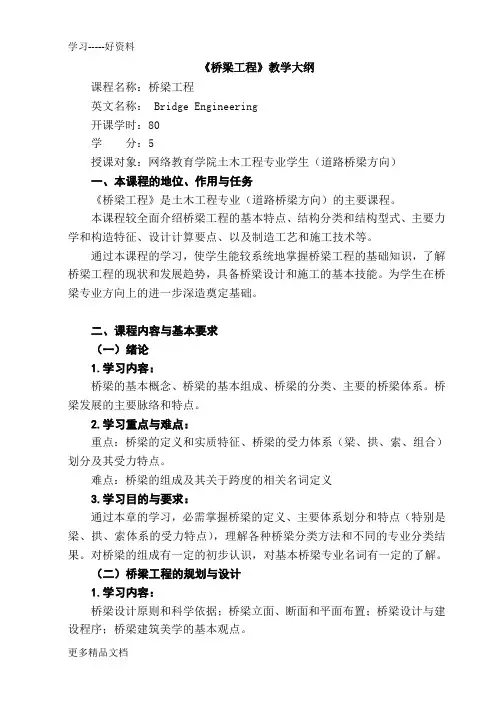

《桥梁工程》教学大纲课程名称：桥梁工程英文名称： Bridge Engineering开课学时：80学分：5授课对象：网络教育学院土木工程专业学生（道路桥梁方向）一、本课程的地位、作用与任务《桥梁工程》是土木工程专业（道路桥梁方向）的主要课程。
本课程较全面介绍桥梁工程的基本特点、结构分类和结构型式、主要力学和构造特征、设计计算要点、以及制造工艺和施工技术等。
通过本课程的学习，使学生能较系统地掌握桥梁工程的基础知识，了解桥梁工程的现状和发展趋势，具备桥梁设计和施工的基本技能。
为学生在桥梁专业方向上的进一步深造奠定基础。
二、课程内容与基本要求（一）绪论1.学习内容：桥梁的基本概念、桥梁的基本组成、桥梁的分类、主要的桥梁体系。
桥梁发展的主要脉络和特点。
2.学习重点与难点：重点：桥梁的定义和实质特征、桥梁的受力体系（梁、拱、索、组合）划分及其受力特点。
难点：桥梁的组成及其关于跨度的相关名词定义3.学习目的与要求：通过本章的学习，必需掌握桥梁的定义、主要体系划分和特点（特别是梁、拱、索体系的受力特点），理解各种桥梁分类方法和不同的专业分类结果。
对桥梁的组成有一定的初步认识，对基本桥梁专业名词有一定的了解。
（二）桥梁工程的规划与设计1.学习内容：桥梁设计原则和科学依据；桥梁立面、断面和平面布置；桥梁设计与建设程序；桥梁建筑美学的基本观点。
2.学习重点与难点：重点：桥梁的设计原则、桥梁的美学审视要点难点：桥梁的立面、横断面、平面布置要点；桥梁三阶段设计的划分。
3.学习目的与要求：通过本章的学习，必需明确桥梁设计原则（安全、适用、经济、美观）及其主要含义。
理解桥梁总体布置时在立面、横断面、平面布置上的要求内容。
理解桥梁美学的主要原则和观点，了解桥梁美学实现的主要手段。
了解桥梁建设基本流程和设计基本阶段划分。
（三）桥梁的设计作用（荷载）1.学习内容：作用分类和作用代表值；永久作用、可变作用和偶然作用；作用效应组合原则和方法。
西南交通大学土木工程桥梁工程课程设计――预应力混凝土简支梁桥设计计算书姓名：学号：班级：指导教师：目录第一章设计依据 (1)一、设计规范 (1)二、方案简介及上部结构主要尺寸 (1)三、基本参数 (2)1.设计荷载 (2)2.跨径及桥宽 (2)3.主要材料(参数查规范) (2)4．材料参数 (3)四、计算模式及主梁内力采用方法 (3)第二章荷载横向分布计算 (4)m (4)一、梁端的横向分布系数m (5)二、跨中的横向分布系数c1.计算I和I (5)T2.计算抗扭修正系数 (5)3.计算横向影响线坐标 (6)4.计算跨中横向分布系数m (6)c第三章主梁内力计算 (7)一、主要参数计算 (7)1.T梁基频 (7)2.冲击系数 (8)3.车道折减系数 (8)二、单项荷载效应计算 (8)1.一期恒载 (8)2.二期恒载 (10)3.汽车荷载 (11)三、荷载效应组合（不含预应力） (13)1.承载能力极限状态下荷载效应组合 (13)2.正常使用极限状态下荷载短期效应组合 (13)3.正常使用极限状态下荷载长期效应组合 (14)4.持久状况应力计算时的荷载效应组合 (15)5.短暂状况应力计算时的荷载效应组合 (15)第四章预应力钢束设计 (16)一、1号梁钢束估算 (16)1. 按正截面抗弯承载力估算 (16)2. 按正常使用状态估算 (16)3. 预应力钢筋估算值 (17)二、1号梁钢束的布置 (17)三、预应力损失计算 (18)1. 预应力钢束与管道壁之间的摩擦损失 (19)2. 由锚具变形、钢筋回缩和接缝压密引起的预应力损失 (19)3. 混凝土弹性压缩引起的预应力损失 (20)4. 预应力钢筋的应力松弛引起的预应力损失 (20)5. 混凝土收缩和徐变引起的预应力损失 (21)四、各阶段的有效预应力及钢束效应 (22)第五章主梁验算 (23)一、承载能力验算 (23)1.正截面抗弯承载力验算 (23)2.斜截面抗剪承载力验算 (24)二、抗裂性验算 (24)1.正截面抗裂性验算 (24)2.斜截面抗裂性验算 (25)三、持久状况预应力混凝土构件应力验算 (26)1.混凝土正截面压应力和预应力钢筋拉应力验算。
第六章简支钢板梁和钢桁梁桥2007年6月18日1第一节钢桥概述一般地，将桥跨结构用钢制成，无论其墩台用什么材料建造，均可称之为钢桥。
与常用的其它建筑材料相比，钢材是一种抗拉、抗压和抗剪强度均较高的匀质材料，而其重量则相对较轻。
因此，钢桥具有很大的跨越能力。
当要建造的桥梁跨度特别大，荷载特别重，采用其它建筑材料来建造桥梁有困难时，一般常采用钢桥。
钢桥的基本特点：①构件特别适合用工业化方法来制造，便于运输，工地的安装速度也快，因而钢桥的施工工期较短；②钢桥在受到破坏后，易于修复和更换；③耐候性差、易锈蚀，铁路钢桥采用明桥面时噪声大，维护费用高。
本节所讨论的钢桥主要以铁路钢桥为主。
2007年6月18日2一、钢桥所用的材料z钢种－碳素钢（含碳量为0.03~0.25%的钢）、低合金钢（各种合金元素总含量不超过3％的钢）、高性能钢（高强、具备耐候和防断裂性能）z钢材形状－工字钢、角钢、槽钢、管钢，方钢，T形钢（型材）和钢板（板材）线材——用于混凝土结构z桥梁钢与结构钢前者引用自前苏联，后者用于美、日、欧盟z钢号－碳素钢（A3，A3q等），现标准：GB700－88Q+数字＋质量等级符号＋脱氧方法符号如Q235低合金钢（16Mnq, 15MnVN 等），现标准：GB/T714－2000国家标准《钢铁产品牌号表示方法》GB221-2000z钢的工艺要求和使用要求－对钢的化学成分和力学性能的要求–化学成分－合金元素：碳、锰、硅等，微量元素铬、镍、钒等，有害杂质：硫、磷等，表6－1，对钢的可焊性的一种评估–力学（机械）性能z拉伸试验（弹性极限、屈服点、极限强度、延伸率、断面收缩）z冷弯试验：检查工艺和质量的指标z冲击试验：夏比（V形缺口）试件，钢材韧性和低温抗脆断性能z疲劳试验（与材料和构造有关）2007年6月18日3冲击值与温度关系曲线4二、钢桥的连接z钢桥连接指：包括将型钢、钢板组合成杆件与部件，也包括将部件及杆件连接成钢桥结构z连接方式有：销接、铆接、焊接、栓接铆接：常用铆钉直径为22及24mm。
西南交通大学智慧树知到“道路桥梁与渡河工程”《钢桥及组合桥梁》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.斜拉桥采用漂浮体系是指()A.塔墩固结、塔梁分离B.塔梁固结、梁墩分离C.塔、墩、梁固结D.其它2.下列属于钢板梁桥优点的是()A.构造简单B.制作容易C.维修方便D.养护方便3.下承式钢桁架桥主桁的拟定从()方面考虑A.用钢量B.刚度C.强度D.允许建筑高度4.悬索桥可分为柔性悬索桥和刚性悬索桥，其区别主要在于桥面刚度的大小。
()A.错误B.正确5.对于钢板梁桥，板梁端部的竖向加劲肋的主要作用是承受并传递支座反力。
()A.错误B.正确6.一般来讲，钢主梁索距常用824m。
()A.错误B.正确7.悬索桥的特点是跨越能力大、受力明确、结构轻型美观、抗震能力好、便于用悬吊法施工。
()A.错误B.正确8.对简支桁架桥而言，按《桥规》规定，上拱度曲线应与恒载和一半静活载所产生的挠度曲线基本相同，而方向相反。
()A.错误B.正确9.对于节点板的精确计算可采用有限单元法。
()A.错误B.正确10.主梁是上承式钢板梁桥的主要承重结构，主要承受竖向荷载。
()A.错误B.正确11.斜拉桥的计算分析一般包括静力计算分析和动力计算分析两部分。
()A.错误B.正确12.钢桥面板传统的分析方法一般将其分为()A.主梁体系B.桥面体系C.盖板体系D.加劲肋体系13.结合梁桥的剪力传递器的保护层厚度不得小于()A.15mmB.25mmC.20mm14.采用大跨度连续桁架桥，在用钢方面，可比同跨度的简支桁架桥稍有节省，当跨度大于100m时，大致可省3%左右。
()A.错误B.正确15.()属于悬索桥组成的主要构件A.主缆索B.塔架C.吊杆D.桥面第2卷一.综合考核(共15题)1.正交异性钢桥面板的纵肋间距与顶板的厚度有关，一般在()左右A.200mmB.300mmC.400mm2.栓焊钢桥是指工厂(板件的)连接采用高强度螺栓连接，工地(杆件的)连接采用焊接。
西南交通大学钢桥课程设计单线铁路下承式栓焊简支钢桁梁桥课程设计姓名：学号：班级：电话：电子邮件：指导老师：郑凯锋设计时间：2010年12月至20 月目录第一章设计资料 (1)第一节基本资料 (1)第二节设计内容 (2)第三节设计要求 (2)第二章主桁杆件内力计算 (3)第一节主力作用下主桁杆件内力计算 (3)第二节横向风力作用下的主桁杆件附加力计算 (7)第三节制动力作用下的主桁杆件附加力计算 (8)第四节疲劳内力计算 (10)第五节主桁杆件内力组合 (11)第三章主桁杆件截面设计 (14)第一节下弦杆截面设计 (14)第二节上弦杆截面设计 (16)第三节端斜杆截面设计 (17)第四节中间斜杆截面设计 (19)第五节吊杆截面设计 (20)第六节腹杆高强度螺栓计算 (22)第四章弦杆拼接计算和下弦端节点设计 (23)第一节 E2节点弦杆拼接计算 (23)第二节 E0节点弦杆拼接计算 (24)第三节下弦端节点设计 (25)第五章挠度计算和预拱度设计 (27)第一节挠度计算 (27)第二节预拱度设计 (28)第六章桁架桥梁空间模型计算 (29)第一节建立空间详细模型 (29)第二节恒载竖向变形计算 (30)第三节活载内力和应力计算 (30)第四节自振特性计算 (31)第七章设计总结 (32)第一章设计资料第一节基本资料1设计规范：铁路桥涵设计基本规范（TB10002.1-2005），铁路桥梁钢结构设计规范（TB10002.2-2005）。
2结构轮廓尺寸：计算跨度L=70+0.2×23=74.6m，钢梁分10个节间，节间长度d=L/10=7.46m，主桁高度H=11d/8=11×7.46/8=10.2575m，主桁中心距B=5.75m，纵梁中心距b=2.0m，纵梁计算宽度B0=5.30m，采用明桥面、双侧人行道。
3材料：主桁杆件材料Q345q，板厚 40mm，高强度螺栓采用40B，精制螺栓采用BL3，支座铸件采用ZG35II、辊轴采用35号锻钢。
第六章简支钢板梁和钢桁梁桥2008年11月2日1第一节钢桥概述一般地，将桥跨结构用钢制成，无论其墩台用什么材料建造，均可称之为钢桥。
与常用的其它建筑材料相比，钢材是一种抗拉、抗压和抗剪强度均较高的匀质材料，而其重量则相对较轻。
因此，钢桥具有很大的跨越能力。
当要建造的桥梁跨度特别大，荷载特别重，采用其它建筑材料来建造桥梁有困难时，一般常采用钢桥。
钢桥的基本特点：①构件特别适合用工业化方法来制造，便于运输，工地的安装速度也快，因而钢桥的施工工期较短；②钢桥在受到破坏后，易于修复和更换；③耐候性差、易锈蚀，铁路钢桥采用明桥面时噪声大，维护费用高。
本节所讨论的钢桥主要以铁路钢桥为主。
2008年11月2日2一、钢桥所用的材料z钢种－碳素钢（含碳量为0.03~0.25%的钢）、低合金钢（各种合金元素总含量不超过3％的钢）、高性能钢（高强、具备耐候和防断裂性能）z钢材形状－工字钢、角钢、槽钢、管钢，方钢，T形钢（型材）和钢板（板材）线材——用于混凝土结构z桥梁钢与结构钢前者引用自前苏联，后者用于美、日、欧盟z钢号－碳素钢（A3，A3q等），现标准：GB700－88Q+数字＋质量等级符号＋脱氧方法符号如Q235低合金钢（16Mnq, 15MnVN 等），现标准：GB/T714－2000国家标准《钢铁产品牌号表示方法》GB221-2000z钢的工艺要求和使用要求－对钢的化学成分和力学性能的要求–化学成分－合金元素：碳、锰、硅等，微量元素铬、镍、钒等，有害杂质：硫、磷等，表6－1，对钢的可焊性的一种评估–力学（机械）性能z拉伸试验（弹性极限、屈服点、极限强度、延伸率、断面收缩）z冷弯试验：检查工艺和质量的指标z冲击试验：夏比（V形缺口）试件，钢材韧性和低温抗脆断性能z疲劳试验（与材料和构造有关）2008年11月2日3冲击值与温度关系曲线4二、钢桥的连接z钢桥连接指：包括将型钢、钢板组合成杆件与部件，也包括将部件及杆件连接成钢桥结构z连接方式有：销接、铆接、焊接、栓接铆接：常用铆钉直径为22及24mm。
铆接是将半成品铆钉加热到1050-1150℃，塞入钉孔，利用铆钉枪将钉身礅粗填满钉孔，并将另一端打成钉头。
气动铆钉枪2008年11月2日52008年11月2日62008年11月2日782008年11月2日9栓接（高强度螺栓连接）栓接是将已在工厂焊接好的杆件与部件运送到工地后，用高强度螺栓拼装连接成钢桥整体。
摩擦式高强度螺栓连接－杆件或构件内力N 是通过钢板与拼接板表面的摩擦力来传递的。
这一摩擦力则是由于高强度螺栓拧紧后，对钢板束施加了强大的夹紧力P 产生的。
扭矩法拧紧工艺（手动、电动、气动扭矩扳手）栓焊钢桥1 高强度螺栓２高强度螺母３高强度垫圈４拼接板5 杆件电动扭矩扳手高强度螺栓2008年11月2日10三、钢桥的结构形式z结构型式：各种桥式均可采用钢材作为建桥材料。
z20世纪50~60年代，铁路桥梁多采用上承式简支钢板梁桥，跨度在20~32m之间。
在60年代，从节约钢材出发，多采用钢筋混凝土与预应力混凝土梁（跨度不大于32m）。
z对于较大跨度（l=56~80m），在80年代及其以前，铁路桥均采用简支或连续钢桁梁桥。
所用材料和连接方式从开始的低碳钢和铆接逐步改为低合金钢和栓焊连接。
有标准设计可供使用。
从80年代中期开始，对于56~96m跨度范围，开始有用混凝土梁代替钢桁架梁的倾向。
z对于更大跨度（l > 96m），目前铁路桥或公铁两用桥是以连续钢桁架梁为主。
z公路钢桥的主要结构型式是悬索桥和斜拉桥的加劲梁，以及钢拱桥（包括钢管混凝土拱桥）。
z公铁两用桥，均采用大跨度钢桁架结构。
2008年11月2日112008年11月2日12桥例：郑州黄河铁路桥z位于原黄河铁桥的下游500m 处，是京广线上的复线铁路桥，全长2889.8m ，有71孔、72个桥墩，每孔为跨度40.7m 的上承式钢板梁。
z 1958年5月动工修建，1960年4月建成通车。
桥例：成昆线三堆子金沙江桥1969年，简支钢桁梁，192m2008年11月2日132008年11月2日14桥例：枝城长江大桥z位于湖北省宜都县的焦枝铁路线上，为公路铁路两用的连续钢桁梁桥z 铁路和公路设于桁架下弦同一平面上，桁架间为双线铁路，外侧各有５ｍ宽单车道公路及1.45ｍ宽人行道z 铁路桥全长1742.3ｍ，公路桥全长1755.8ｍ。
正桥9孔，由1联4×160ｍ带下加劲弦杆的平行弦菱形桁架梁桥和1联5×128ｍ平行弦菱形桁架梁桥组成。
在国内铁路桥上首次采和斜拉索单层吊索架悬臂拼装法架设z 1971年建成2008年11月2日15桥例：成昆线泸沽安宁河桥1970年，刚性桁梁柔性拱，112m宜宾金沙江大桥该桥为铁路单线特大桥，全长1,065米,一联3孔112+176+112米连续铆接钢桁梁，1968年2008年11月2日162008年11月2日17长垣东明黄河铁路大桥该桥全长10.3公里，为9孔96m 简支钢桁梁和一联4×108.0m 连续钢桁梁及一联3×108.0m 连续钢桁梁，全长1634.21m ，仅用二十个月全部建成，平均和每月成桥500米，创造了国内高速建桥的纪录。
