测量投影仪使用方法和测量方法

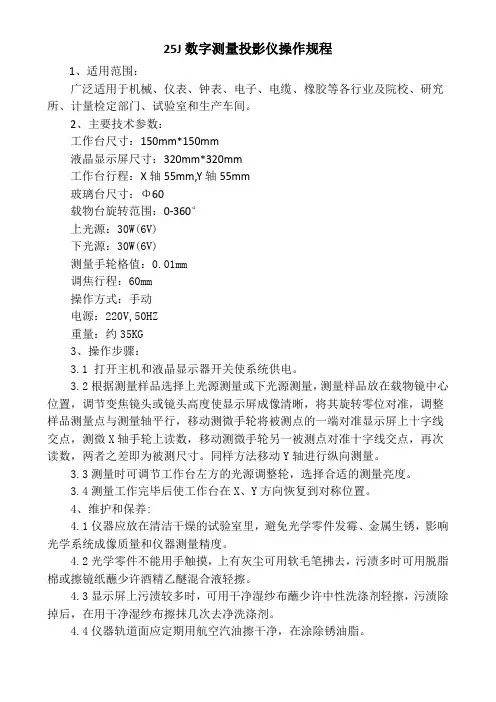

25J数字测量投影仪操作规程1、适用范围：广泛适用于机械、仪表、钟表、电子、电缆、橡胶等各行业及院校、研究所、计量检定部门、试验室和生产车间。

2、主要技术参数：工作台尺寸：150mm*150mm液晶显示屏尺寸：320mm*320mm工作台行程：X轴55mm,Y轴55mm玻璃台尺寸：Φ60载物台旋转范围：0-360°上光源：30W(6V)下光源：30W(6V)测量手轮格值：0.01mm调焦行程：60mm操作方式：手动电源：220V,50HZ重量：约35KG3、操作步骤：3.1 打开主机和液晶显示器开关使系统供电。

3.2根据测量样品选择上光源测量或下光源测量，测量样品放在载物镜中心位置，调节变焦镜头或镜头高度使显示屏成像清晰，将其旋转零位对准，调整样品测量点与测量轴平行，移动测微手轮将被测点的一端对准显示屏上十字线交点，测微X轴手轮上读数，移动测微手轮另一被测点对准十字线交点，再次读数，两者之差即为被测尺寸。

同样方法移动Y轴进行纵向测量。

3.3测量时可调节工作台左方的光源调整轮，选择合适的测量亮度。

3.4测量工作完毕后使工作台在X、Y方向恢复到对称位置。

4、维护和保养:4.1仪器应放在清洁干燥的试验室里，避免光学零件发霉、金属生锈，影响光学系统成像质量和仪器测量精度。

4.2光学零件不能用手触摸，上有灰尘可用软毛笔拂去，污渍多时可用脱脂棉或擦镜纸蘸少许酒精乙醚混合液轻擦。

4.3显示屏上污渍较多时，可用干净湿纱布蘸少许中性洗涤剂轻擦，污渍除掉后，在用干净湿纱布擦抹几次去净洗涤剂。

4.4仪器轨道面应定期用航空汽油擦干净，在涂除锈油脂。

测量投影仪的使用投影仪如何操作测量投影仪又称为光学投影检量仪或光学投影比较仪，为利用光学投射的原理，将被测工件之轮廓或表机投影至察看幕上，作测量或比对的一种测量仪器。

测量投影仪使测量投影仪又称为光学投影检量仪或光学投影比较仪，为利用光学投射的原理，将被测工件之轮廓或表机投影至察看幕上，作测量或比对的一种测量仪器。

测量投影仪使用注意事项：1、尽量使用投影仪原装电缆、电线。

2、投影仪使用时要阔别水或潮湿的地方。

3、注意防尘，可在咨询专业人员后实行防尘、除尘措施。

4、投影仪使用中需阔别热源。

5、注意电源电压的标称值，机器的地线和电源极性。

6、用户不可自行维护和修理和打开机体，内部电缆零件更换尽量使用原配件。

7、投影仪不使用时，必需切断电源。

8、投影仪使用时，如发觉异常情况，先拔掉电源。

9、注意使用后，先使投影仪冷却，然后拔掉电源。

10、机器的移动要特别注意，轻拿轻放，运输注意包装、防震。

测量投影仪适用于以二坐标测量为目的一切应用领域；影像测量仪在机械、电子、仪表、塑胶等行业广泛使用。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

投影仪的测量介绍测量投影仪是一种测量仪器，它能运用光学投射的原理，将您所需要测量的工件的轮廓通过投影光投影在察看屏幕上；其在工件生产、检测上起到举足轻重的作用。

一般来说，测量投影仪紧要由照明灯泡，物镜，工作台，投影仪这四个部件构成。

影仪测量学问1.投影机光源型式投影测定机的投影光线型式有二种，兹分述如下：a.轮廓投影轮廓投影乃应用〝光〞的直线前进原理而得。

光源所发出的光通过待测工件，而投影到投影幕上，由于待测工件并非透亮物，故只能看到待测工件的外缘轮廓，又称为透过照明法。

影像测量仪操作规程一.操作步骤1.开机前进行设备点检保养；2.开机顺序：打开计算机电源（等1分钟）开启控制盒电源开启投影仪开关打开QIM3008软件进行调光测试；3.测试完毕后，整理桌面样件，保持干净，再关闭测试软件关闭投影灯光关闭投影电源关闭控制盒电源关闭计算机。

二.使用注意事项影像测量仪是一种光、电、机一体化的精密测量仪器，需要有经常和良好的维护与保养，以保持机器良好的使用状态。

这样才可以保持及其原有的精度和延长机器的使用寿命。

1.仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表明污损、金属零件生锈、尘埃杂物落入运动轨道，影响仪器性能。

2.仪器使用完毕，工作面应随时整理干净，清理样品。

3.仪器的传动机构及运动轨道、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。

4.工作台玻璃及油漆表面脏了，可以用中性清洁剂与清水擦拭干净，绝不能用有机溶剂擦拭油漆表面，否则，会使油漆表面失去光泽。

5.仪器LED光源使用寿命很长，但当有灯泡烧坏时，仍请通知厂商，由专业人员为您更换。

6.仪器精密部件，如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校，所有调节螺丝与紧固螺丝均已固定，客户请勿自行拆卸，如有问题请通知厂商解决。

自行拆卸造成仪器故障或精度降低，不予保修范围。

7.仪器的数据处理显示器DC3000，已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。

否则，会产生错误的测量结果。

8.仪器所有电器接插件、一般不要拔下，如已拔掉，则必须按标记正确插回并拧紧螺丝。

不正确的接插，轻则影响仪器功能，重则可能损坏系统。

测量投影仪使用技巧投影仪作为一种常见的多媒体设备，被广泛应用于教育、商务和娱乐等各个领域。

然而，由于投影仪使用方法的繁多，许多人在初次接触时可能会感到困惑。

下面将介绍一些测量投影仪使用技巧，帮助大家更好地使用投影仪。

首先，在使用投影仪之前，我们需要对其进行一定的安装和设置。

首先，确保投影仪的位置合理，避免与其他物体相互遮挡。

然后，连接好电源和相关的信号线，确保信号的传输畅通。

接着，调整投影仪的焦距和投射比例，以保证投影画面的清晰和适合的尺寸。

其次，在进行投影时，我们需要留意一些细节来提高使用效果。

首先，选择合适的投影画面背景，避免过于杂乱或反光过强的环境。

其次，设置好投影画面的亮度和对比度，使得画面清晰明亮，同时尽量避免过大的亮度对眼睛造成伤害。

另外，调整好投影画面的色彩和色温，使其更符合实际的色彩效果。

此外，投影画面的位置和大小也是使用投影仪时需要考虑的重要因素。

我们可以通过调整投影仪与屏幕之间的距离，来改变投影画面的大小。

同时，通过调节投影机的上下或左右扬声器角度，使投影画面在屏幕上的位置居中和合适。

另外，在投影画面大小和位置调整时，我们可以利用投影仪上的图像调整功能来进行微调。

最后，在使用投影仪时，我们还需要注意一些维护和保养工作。

首先，及时清洁投影仪的滤网，以避免灰尘堵塞影响散热效果和图像质量。

其次，定期检查投影仪的灯泡寿命，并在需要时更换新的灯泡。

另外，及时关闭投影仪并断开电源，以防止长时间使用导致机器过热或其他故障。

总之，掌握好投影仪的使用技巧，可以帮助我们更好地利用这一多媒体设备。

在使用前进行安装和设置，注意环境和画面的调整，合理使用相关调节功能，以及定期进行维护和保养，都对投影仪的使用效果和寿命有着重要的影响。

希望以上的测量投影仪使用技巧，能够对大家有所帮助。

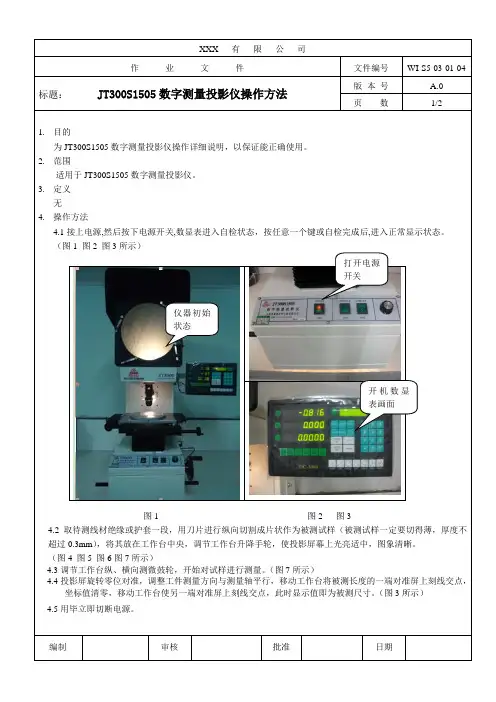

标题： JT300S1505数字测量投影仪操作方法版 本 号 A.0 页 数1/21. 目的为JT300S1505数字测量投影仪操作详细说明，以保证能正确使用。

2. 范围适用于JT300S1505数字测量投影仪。

3. 定义无 4. 操作方法4.1接上电源,然后按下电源开关,数显表进入自检状态，按任意一个键或自检完成后,进入正常显示状态。

（图1 图2 图3所示）图1 图2 图34.2取待测线材绝缘或护套一段，用刀片进行纵向切割成片状作为被测试样（被测试样一定要切得薄，厚度不超过0.3mm ），将其放在工作台中央，调节工作台升降手轮，使投影屏幕上光亮适中，图象清晰。

（图4 图5 图6图7所示）4.3调节工作台纵、横向测微鼓轮，开始对试样进行测量。

（图7所示）4.4投影屏旋转零位对准，调整工件测量方向与测量轴平行，移动工作台将被测长度的一端对准屏上刻线交点，坐标值清零，移动工作台使另一端对准屏上刻线交点，此时显示值即为被测尺寸。

（图3所示） 4.5用毕立即切断电源。

打开电源开关仪器初始状态开机数显表画面标题： JT300S1505数字测量投影仪操作方法版 本 号 A.0 页 数2/2图4 图5 图6图7 图85. 维护保养5.1使用本仪器时，必须注意防尘、防油、防潮。

5.2仪器应放在清洁干燥的房间里(室温20℃±5℃，湿度低于60％)避免光学零件发霉、金属件生锈，影响光学系统成像质量和仪器测量精度。

光学零件不能用手触摸，污渍多时可用脱脂棉或擦镜纸蘸少许酒精乙醚混合液轻擦。

投影屏上污渍较多时，可用干净湿纱布蘸少许中性洗涤剂轻擦，污渍除掉后，再用干净试纱布擦抹几次去净，再涂防锈油脂。

仪器导轨面应定期用航空汽油擦干净，再涂防锈油脂。

经常注意风扇工作是否正常。

除需要外，透、反射照明正常使用时只需开低档即可，对延长灯泡使用寿命有好处。

5.3仪器外露运动部分机械件，要定期用汽油揩清，涂以适量润滑脂、润滑油防锈，工作台调焦导轨 加润滑脂，工作台测量导轨表面加钟油。

投影检测仪操作方法投影检测仪是一种用于检测并显示物体形状和尺寸的仪器。

它通过将物体放置在特定位置，并使用投影仪将物体的影像投射到屏幕上，然后根据屏幕上显示的影像进行测量和分析。

以下是投影检测仪的操作方法。

1. 准备工作- 将投影检测仪放置在稳定的平台上，并确保其水平。

- 连接电源线，并打开电源开关。

- 检查并调整投影仪的焦距和亮度，以获得清晰的投影影像。

2. 放置物体- 将待检测的物体放置在投影检测仪的工作台上，并调整物体的位置和角度，以使其对应于投影仪的投影区域。

- 对于较大的物体，可以使用移动工作台或者移动投影仪的位置来调整物体的位置居中。

3. 投影设置- 调整投影仪的角度和投影区域，以便物体的影像能够完全投射到屏幕上。

- 调整投影仪的焦距和亮度，以获得清晰的投影影像。

- 确保屏幕的清洁和平整，以防止影像扭曲和失真。

4. 影像测量- 在屏幕上观察物体的投影影像，并使用投影检测仪提供的功能进行测量和分析。

- 使用投影检测仪的测量功能，可以测量物体的尺寸、形状和角度等参数。

- 使用投影检测仪的分析功能，可以对物体进行比较、评估和分析。

5. 数据处理- 根据测量和分析结果，可以将相关数据记录下来，并进行相应的处理和分析。

- 使用投影检测仪提供的数据导出功能，可以将测量数据导出到计算机或其他设备中进行处理和分析。

- 使用投影检测仪提供的数据存储功能，可以将测量数据保存在仪器内存中，以备将来参考和比较。

6. 维护和保养- 定期清洁投影检测仪的投影仪和镜头，以确保投影影像的清晰度和亮度。

- 定期校准投影检测仪的测量功能，以确保测量结果的准确性和可靠性。

- 根据投影检测仪的使用说明和维护手册，进行定期的维护和保养工作，以延长仪器的使用寿命。

总结起来，投影检测仪的操作方法主要包括准备工作、放置物体、投影设置、影像测量、数据处理和维护和保养等步骤。

通过正确操作和维护，可以有效地使用投影检测仪进行物体形状和尺寸的检测和分析。

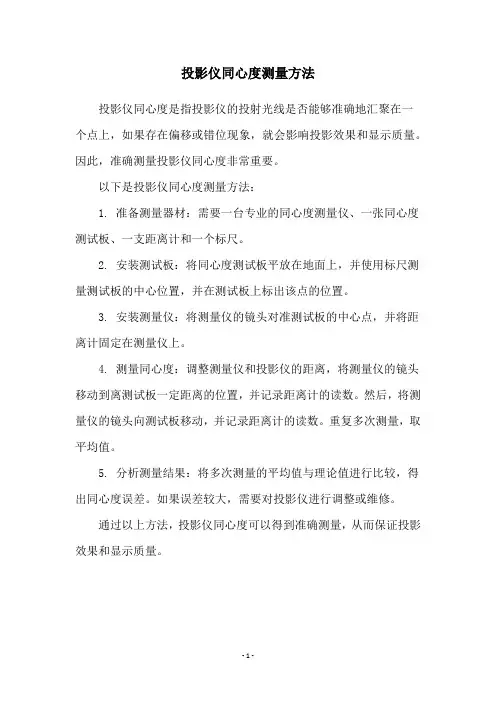

投影仪同心度测量方法
投影仪同心度是指投影仪的投射光线是否能够准确地汇聚在一
个点上，如果存在偏移或错位现象，就会影响投影效果和显示质量。

因此，准确测量投影仪同心度非常重要。

以下是投影仪同心度测量方法：
1. 准备测量器材：需要一台专业的同心度测量仪、一张同心度测试板、一支距离计和一个标尺。

2. 安装测试板：将同心度测试板平放在地面上，并使用标尺测量测试板的中心位置，并在测试板上标出该点的位置。

3. 安装测量仪：将测量仪的镜头对准测试板的中心点，并将距离计固定在测量仪上。

4. 测量同心度：调整测量仪和投影仪的距离，将测量仪的镜头移动到离测试板一定距离的位置，并记录距离计的读数。

然后，将测量仪的镜头向测试板移动，并记录距离计的读数。

重复多次测量，取平均值。

5. 分析测量结果：将多次测量的平均值与理论值进行比较，得出同心度误差。

如果误差较大，需要对投影仪进行调整或维修。

通过以上方法，投影仪同心度可以得到准确测量，从而保证投影效果和显示质量。

- 1 -。

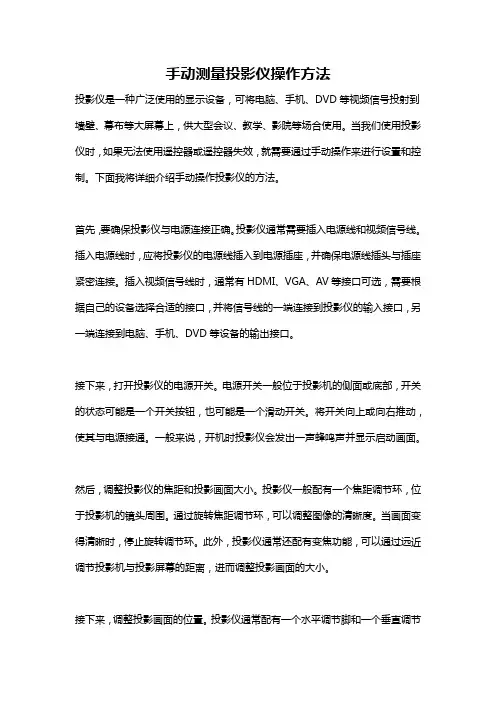

手动测量投影仪操作方法投影仪是一种广泛使用的显示设备，可将电脑、手机、DVD等视频信号投射到墙壁、幕布等大屏幕上，供大型会议、教学、影院等场合使用。

当我们使用投影仪时，如果无法使用遥控器或遥控器失效，就需要通过手动操作来进行设置和控制。

下面我将详细介绍手动操作投影仪的方法。

首先，要确保投影仪与电源连接正确。

投影仪通常需要插入电源线和视频信号线。

插入电源线时，应将投影仪的电源线插入到电源插座，并确保电源线插头与插座紧密连接。

插入视频信号线时，通常有HDMI、VGA、AV等接口可选，需要根据自己的设备选择合适的接口，并将信号线的一端连接到投影仪的输入接口，另一端连接到电脑、手机、DVD等设备的输出接口。

接下来，打开投影仪的电源开关。

电源开关一般位于投影机的侧面或底部，开关的状态可能是一个开关按钮，也可能是一个滑动开关。

将开关向上或向右推动，使其与电源接通。

一般来说，开机时投影仪会发出一声蜂鸣声并显示启动画面。

然后，调整投影仪的焦距和投影画面大小。

投影仪一般配有一个焦距调节环，位于投影机的镜头周围。

通过旋转焦距调节环，可以调整图像的清晰度。

当画面变得清晰时，停止旋转调节环。

此外，投影仪通常还配有变焦功能，可以通过远近调节投影机与投影屏幕的距离，进而调整投影画面的大小。

接下来，调整投影画面的位置。

投影仪通常配有一个水平调节脚和一个垂直调节脚，位于投影机的底部。

通过旋转调节脚，可以调整投影机的水平和垂直角度，进而调整投影画面在墙壁或幕布上的位置。

调整完毕后，紧固调节脚，使投影机保持稳定。

最后，选择正确的投影信号源。

在电源接通的情况下，投影机通常会自动搜索和识别信号源。

如果没有自动搜索和识别功能，可以通过投影机的菜单选择信号源。

按下投影机的菜单按钮，使用上下左右方向键选择“信号源”选项，然后按下确定按钮选择正确的信号源。

选择完毕后，投影仪会开始接收并显示来自信号源的视频信号。

在使用投影仪的过程中，还需要注意以下几点：1. 投影机的使用环境要保持通风良好，避免过热。

测量投影仪的使用方法
测量投影仪的使用方法需要以下步骤：
1. 准备投影仪：确保投影仪已经连接到电源，并且与电脑或其他设备通过适当的连接线连接好。

确保投影仪放置在离屏幕或者墙壁适当的距离，并且可以以直接投影的方式照射到屏幕上。

2. 调整焦距和投影角度：开启投影仪后，使用其遥控器或者按钮调整焦距，使图像清晰且不模糊。

同时，通过调节投影仪的上下左右角度，使投影的图像在屏幕或者墙壁上完整显示。

3. 调整图像大小和位置：通过投影仪的菜单或者按钮功能，调整图像的大小和位置，使其适应屏幕或者墙壁的大小和位置。

保持图像居中且没有失真。

4. 调整亮度和对比度：使用投影仪遥控器或者菜单功能，调整亮度和对比度，以使图像在屏幕上有适当的亮度和色彩表现。

根据具体使用场景，可以调整图像的亮度和对比度来达到最佳效果。

5. 选择正确的投影模式：在投影仪的菜单中，选择合适的投影模式。

根据不同的使用场景，有不同的投影模式可供选择，如标准模式、动态模式、影院模式等。

选择正确的投影模式可以使图像更加逼真和饱满。

6. 调整音量和音频设置：如果投影仪具备音频功能，可以通过遥控器或者菜单调整音量大小和音频设置。

确保声音清晰且适当，以满足观看影片或者演讲的需要。

7. 进行最终调整：根据具体需求，通过上述步骤进行调整，并反复测试和观察图像效果，直到满意为止。

重要提示：在进行上述步骤时，请务必参考投影仪的用户手册或者操作指南，以确保按照正确的操作步骤进行。

每个品牌和型号的投影仪可能略有不同的操作方式和功能设置。
