尺寸测量投影仪培训教材

  • 格式：ppt
  • 大小：3.54 MB
  • 文档页数：8

下载文档原格式

  / 8

合集下载

投影机使用培训资料重点

投影机使用培训资料重点
Lum(ANSI) = V / S(20%误差)
亮度
100%
50%
灯泡寿命---灯泡一定不能混用
Single DLP
灯La泡mp寿L命ife
1,000 H
2,000 H
3,000 H
红通道 绿通道 蓝通道
第二部分 — 光通道结构
投影镜头
反光镜
分光镜
蓝 绿
灯泡 滤色镜 / 均光器
红 分光镜
反光镜 偏光板
维修培训
介绍
陈述培训内容提纲
培训重点 培训程序
介绍自己
液晶投影机的基本构成
LAMP
LENS
高 压 电
电 源 电 路
液晶板驱动电路
镜头控制
显示信号出处理电路 视频 / RGB 输入
CPU 电路
第一部分 — 一般电路原理图
电源发生
电源变换/ 高压组件
数字信号处理
时钟发生器
OSD/ 测试图
数字RGB 信号处理
第三部分 —视频通道电路图
VIDEO IN
Y/C 视频放大
Y 钳位电路
SVin
F 信号整形
放大
±5V
梳状滤波
高通
+
滤波
1H
84
U/V 14
视频解码
62
A/D变换 24
RAM 制 式 变 换
21 Y
31 C
GLCD RLCD BLCD
同步时钟信号 OSD/TEST
HV S/N
同步分离
4
H 154 V
水平方向
1024
768
600
SXGA
480
XGA
SVGA

投影仪使用培训ppt课件

投影仪使用培训ppt课件

2019
-
16
11.使用过程中应始终将投影机置于 水平面上： 切勿在左右倾斜角度大于 10 °或 前后倾斜角度大于 15 °时使用投影 仪。在使用投影仪时，如果未完全水 平放置，可能会导致灯泡出现故障或 损坏。
13.切勿踩踏投影机或在投影机 上面放置任何物体。这样做除了 可能对投影机造成损坏外，还可 能导致事故和人身伤害。
2019
-
15
9.请勿将投影机置于以下任何环境中： 通风不佳或狭窄的空间。请至少离 墙50 厘米，并确保投影机周围空气 流通。 温度过高的地方，如窗户紧闭的汽 车内。 过度潮湿、有灰尘或烟雾的地方， 这样会污染光学元件，缩短投影机使 用寿命并使图像变暗。
10.切勿堵塞通风孔： 切勿将投影机放置在毯子、衬 垫或其它柔软物体的表面。 切勿用布或其它物体覆盖投影 仪。 切勿在投影机附近放置任何易 燃品。 如果通风口严重受阻，投影机内 部过高的热度可能会引起火灾。
2019
-
3
二、电脑与投影仪连接方法
在断电状态下，首先用VGA线将电脑与投影仪相连
，注意端口方向，切忌硬插。
投影机有一个 VGA 输入插口，可连接到电脑。将投 影机连接到笔记本或台式电脑： 1.使用提供的 VGA 电缆，将一端连接到电脑信号输 出插口。 2.将 VGA 电缆的另一端连接到投影机的信号输入插 口。
14.切勿在投影仪附近或上面放置液体。液体 如果溅入投影仪内可能导致仪器无法正常工 12.请勿垂直竖立投影仪，这样会导致投 作。若投影仪已被溅湿，请从墙壁插座拔掉 影仪倾倒，引起人身伤害或仪器损坏。 投影仪电源线，然后请专业技术人员维修。
2019
-
17
15.使用过程中勿搬动投影仪，发生振动可能会导致灯泡炸裂。 16.为延长投影仪使用寿命，建议连续使用时间不超过4 个小时。 如有需要，请关闭投影仪等待45 分钟左右后再继续使用。 17.为了保证灯泡的使用寿命，关闭投影仪之后，需要对灯泡进行 冷却，请在电源指示灯停止闪烁后再切断电源。

图纸识别及测量仪器使用培训教材教材

图纸识别及测量仪器使用培训教材教材

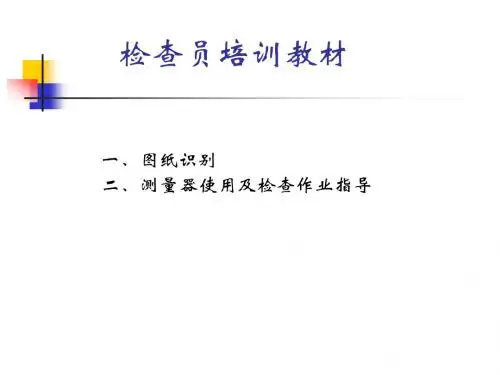

检查员培训教材
一、图纸识别 二、测量器使用及检查作业指导
组合体的视图
一、三视图的形成在绘制机械图样时，机件向投影面投影所得的图形称为视图它分为：
主视图、俯视图、左视图。 △主视图：机件的正面投影，即机件由前向后投影所得的图形通常反映所画机件的主要 形状特征。 △俯视图：机件的水平投影，即机件由上向下投影所得的图形。 △左视图：机件的侧面投影，即机件由左向右投影所得的图形。 二、三视图的特性由投影面展开后三视图可看出: 主视图反映机件的长和高；
测量仪器检查作业指导书是正确使用的指南，仪器设备使用者 应按说明和作业指导书操作. 所有测量仪器在使用时必须轻拿轻放，使用过程中避免测量仪 器相互碰撞或堆放在一起造成表面损伤影响精度。使用完毕后及时 关闭电源，如有包装盒，放入包装盒后置于指定区域；如无包装盒， 请用布盖住，避免灰尘、油污等，影响测量精度. 为了正确使用测量仪器，现对测量仪器的使用及检查规定如下：
◎
φ 0.05
A 基准代号的字母 形位公差数值 公差带的形状 形位公差符号 指引线
平面度的测量方法
图示例 测量方法例
基板
0.3
凸的情况下 ①将的量物放在 基板上，所有周 边插入塞尺，在 0.3以下的OK
A
塞尺
②A部的所有周 边也与①同样查 看
平行度的测量方法
图示例 测量方法例
箭印为百分表的移动方向
※如果机件的某些内部形状在半视图中没有表达清楚，则在表达外部形状的 半个视图中，应该用虚线画出。
※在半剖视图的上方必须标出剖视图的名称“A-A”，并在另一个图形中带字 母A的剖切符号标出剖切位置。
△局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为局部剖视图形位公差各 项目的符号。

投影机培训资料40页PPT

投影机培训资料40页PPT

投影机的分类
1）根据显示技术分，按目前世界流 行机器可分为DLP和LCD，即数字
投影机和液晶投影机。
DLP的代表品牌有BENQ、HP、SHARP 等，LCD的代表品牌有EPSON、SONY， 晨星等，很多品牌是既有LCD又有DLP， 代表品牌有东芝、富可视，NEC等。
2）根据形状和尺寸大小可分为超微 便携型、会议室型、安装集成型。
• （5）、易用性：客户是专门有人使用机器 还是多人使用，多人使用时要选择容易使 用的机器
• （6）、其他因素：包括是否要网络功能、 每天工作时间长短、价格要求。
客户选择时，比较注重的几点
1、品牌
• （ 1 ）、日本；SONY、EPSON、TOSHIBA、 SHARP、NEC、SANYO、PLUS、CANON、松下、 日立、三菱、富士通、爱其
• （2）、美国品牌：3M、DELL、HP、IBM、富可 视、宝施马、优派、科视、丽讯、奥图玛
• （3）、欧洲：ASK、巴可、飞利浦 • （4）、国产：辰星、联想、方正、紫光、雅图、澳
视 • （5）、其他：LG、明基、中晶、爱国者
2、各品牌的性价比。
3、同一品牌的性价比。
4、同一机型不同商家的报价。
• （3）、分辨率：最好是选择最高的机器， 但有时还得结合显示器的分辨率、购买者 的消费能力和演示内容综合考虑。一般表 格、Powerpoint图片用SVGA够用了。但 演示Excel表格，必须用XGA的分辨率。
• （4）机型大小：有商务外出机型，会议室 用机型，家用机型。一般小型机器价格较 贵，所以要根据实际情况选择。
LCD与DLP的区别
• LCD其技术原理主要依靠一块玻璃镜头来控制三原色。DLP
则是采用一种集成了成千上万块微型镜头的芯片来调节光线，并 将其传送到投影机镜头。 • 这两种技术都有自己的优缺点。LCD投影机的优势在于色彩 还原度高，可以提供色彩鲜亮清晰的数据图象，比较适合演示表 格和Powerpoint文件。DLP的优势在于文字清晰度高，色彩锐 利，处理文字效果好，显示色彩均匀，在视频的自然流畅度以及 图象明亮度和对比度上更胜一筹，而且体积小，重量轻，可以长

投影机培训资料

投影机培训资料

投影机主要品牌及产品线
随着科技的不断发展，投影机技术也在不断进步和创新。未来投影机将呈现出高亮度、高分辨率、多功能、智能化的趋势。
高亮度投影机可以在明亮的环境下保持画面清晰度，同时提高投影机的使用寿命；高分辨率则可以为用户带来更加细腻、真实的视觉体验；多功能则表现在无线连接、移动便携等方面，提高用户的使用便利性；而智能化则意味着投影机将具备更多的自动化和人工智能功能，如自动对焦、自动梯形校正等。
答
投影机按光源可以分为卤素灯、LED和激光三种，按显示技术则可分为DLP、LCD和SVGA等三种。
问
投影机使用中应注意哪些问题？
问
如何正确选购投影机？
答
使用投影机时，应注意避免直射阳光，远离热源和潮湿环境，定期清洁投影机过滤网等。
学员常见问题及解答
下一步学习建议
深入了解不同品牌和型号的投影机性能和特点
在投影机市场上，主要的品牌有EPSON、Panasonic、Samsung、LG、Sharp等，每个品牌都有其独特的产品线和竞争优势。
EPSON是著名的办公设备厂商，其投影机产品线丰富，以高清晰度、高亮度、高对比度等技术特点而著名；Panasonic则以其高质量的投影机和多功能性获得用户的青睐；Samsung和LG则以其卓越的性能和时尚的外观设计在市场上占据一席之地；Sharp则以其高性价比和良好的口碑在市场上受到广泛欢迎。
在近年来，投影机市场规模呈现出稳步增长的趋势，尤其在商业和教育领域，需求量较大。随着技术的不断进步和应用场景的多样化，未来投影机市场有望继续扩大。
据相关市场研究报告显示，全球投影机市场规模从2018年的15.4亿美元增长至2023年的22.5亿美元，年复合增长率达到8.2%。其中，商业和教育领域的应用占据了较大的市场份额，而随着无线连接、激光光源等新技术的应用，投影机在家庭娱乐、户外展示等领域也有着越来越广泛的应用。

多媒体投影机培训手册

多媒体投影机培训手册

谢谢你的阅读
知识就是财富 丰富你的人生
投影 镜头照明灯 风扇源自彩色轮电源DMD 镜头
（二）DLP投影机工作光路演示
DLP投影机在结构上是在半导体基板 上铺满反射镜，通过ON/OFF来使这些反 射镜倾斜，投出影像。
DLP投影机图像灰度及对比度均大幅 度提高，演示数字图表精确。
数字光投影技术
每个镜片之间的 间距为1μm
在一片XGA芯片上 大约有 787,000 个 独立的镜片
会议室
无线网 (IEEE802.11b)
投影机输出图像不稳定，有条纹波动。通常 是投影机电源与信号源电源不共地所致.将投 影机与信号源设备电源线插头插在同一电源 接线板上就可以解决
投影图像重影 :大部分的情况时由于连接电 缆性能不良所至。更换RGB线缆及AV视频 线缆。
投影电源在开机一段时间后自动关闭.投影机 过热.
LCD投影机技术的特点
•色饱和度高、画面色彩鲜艳 •灰度过渡平缓、画面边缘过渡好 •方便接入计算机和视频信号 •技术相对成熟、故障率低 •分辨率、亮度和体积发展以大型机为主
LCD投影机发展趋势:
•更高透光率 •更小的体积（最小达到0.5英寸） •更多OEM厂商 •反射式液晶投影机
（二）DLP投影机工作原理
• ISO21118国际标准主要针对投影机类型、分辨率、照 明系统，投影机的参数、计算机信号输入适用端口、计算 机的图像输出、VCR以及其他相关设备的规格说明等信息均 都收纳在该项国际标准中。
测量环境：
投影机与幕之间距离：2.4米
在全黑完全暗室中，纯黑色屏幕、纯黑色服装
投影尺寸为2米*1.5米
将屏幕平分成9个格， 用标准测光仪测量屏幕九个格中心点的亮度， 乘以面积，得到投影画面的9个点的亮度，求 出9个点亮度的平均值，再通过亮度单 位转换，就是亮度流明。

QC测量基础------SOV-4030V投影仪操作培训教材


十一. 十一. 注意事项
投影机在校正期内发生故障,必须请托校正单位修理,重新校正方可使用. 1. 投影机在校正期内发生故障,必须请托校正单位修理,重新校正方可使用. 调整或架设工件时,应将光源定在弱光范围,强光不可用得太久. 2. 调整或架设工件时,应将光源定在弱光范围,强光不可用得太久. 关闭电源时,表面投影光源兴轮廓投影光源应先关闭,方可关闭主电源. 3. 关闭电源时,表面投影光源兴轮廓投影光源应先关闭,方可关闭主电源. 调整焦距或装卸工件时,应避免撞击镜头或半反射镜. 4. 调整焦距或装卸工件时,应避免撞击镜头或半反射镜. 不可用较硬之物质擦玻璃工作台,投影屏,镜头. 5. 不可用较硬之物质擦玻璃工作台,投影屏,镜头. 严禁有毛刺之工件放置于玻璃工作台上,以避免划伤载重物台. 6. 严禁有毛刺之工件放置于玻璃工作台上,以避免划伤载重物台. 更换不同倍率镜头时,双手置于旋转塔上轻轻旋转,切勿用力过猛. 7. 更换不同倍率镜头时,双手置于旋转塔上轻轻旋转,切勿用力过猛. 更换好镜头后,须重新校正镜头,方可量测. 8. 更换好镜头后,须重新校正镜头,方可量测. 切勿给光学尺上油. 9. 切勿给光学尺上油. 10.量测后将量测治具清洁归位. 10.量测后将量测治具清洁归位. 量测后将量测治具清洁归位
标坐标距离 标直线距离 标坐标值 标半径值
标点到线值 标Picth值 标角度值 标半直径值
线或圆)建立工件座标系 七，利用已量取的元素(线或圆 建立工件座标系。 利用已量取的元素 线或圆 建立工件座标系。
设置选项，其中用 得最多的是“客户 原点”用于建立新 的坐标系．可以点 击状态栏中的“世 界坐标”进行相互 切换． 设置选项，“视频” 用于设置投影屏的 亮度，色彩及显像 输出设置等，一般 情况下不须改动．

测量基础培训课件-3-投影篇剖析

中国石油东方地球物理公司远程培训
四、常用的地图投影
横轴墨卡托（TM）投影（2）
高斯-克吕格（GK）投影
设想一个椭圆柱横切于椭球面（切线称中央子午线）， 按等角投影条件（中央子午线投影为直线且长度不变， 赤道投影为直线，两者正交；其它经线和纬线分别为对 称于中央子午线和赤道的曲线并相互正交。），将中央 子午线两侧一定经差范围内的椭球面投影于椭圆柱面。 将椭圆柱面沿过南北极的母线剪开展平，即为高斯投影 平面。
中国石油东方地球物理公司远程培训
四、常用的地图投影
中国石油东方地球物理公司远程培训
四、常用的地图投影
横轴墨卡托（TM）投影（1）
通用横轴墨卡托（UTM）投影
平面坐标系：取中央子午线与赤道交点的投影为原 点，中央子午线的投影为纵坐标x轴，赤道的投影 为横坐标y轴，构成平面直角坐标系。
坐标系参数：北坐标假值、东坐标假值、原点纬度、 中央子午线经度、中央子午线比例因子。
中国石油东方地球物理公司远程培训
四、常用的地图投影
6 度 带 3 度 带
中国石油东方地球物理公司远程培训
四、常用的地图投影
横轴墨卡托（TM）投影（2）
高斯-克吕格（GK）投影
平面坐标系：取中央子午线与赤道交点的投影为原 点，中央子午线的投影为纵坐标x轴，赤道的投影 为横坐标y轴，构成高斯克吕格平面直角坐标系。
坐标系参数：北坐标假值、东坐标假值、原点纬度、 中央子午线经度、中央子午线比例因子。
中国石油东方地球物理公司远程培训
四、常用的地图投影
横轴墨卡托（TM）投影（3）
GK投影与UTM投影比较
高斯投影的中央经线投影后长度保持不变，即比例 系数为1，其余经线长度比均大于1，最大变形（在 边缘经线与赤道的交点）约0.14%。

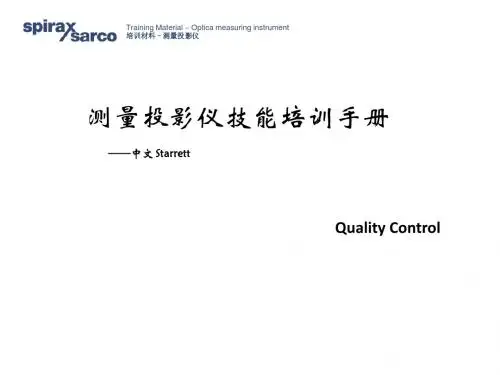

Training - Optica measuring instrument(测量投影仪培训手册)


Training Material – Optica measuring instrument 培训材料–测量投影仪
附录：测投影仪紧急情况处置
1、测量投影仪紧急情况处理 步骤： 若发现灯源发热或者冒烟，请及时关闭电源 若现场无法解决请及时联系Starrett
Training Material – Optica measuring instrument 培训材料–测量投影仪
Training Material – Optica measuring instrument 培训材料–测量投影仪
二、测量投影仪的对零
1、测量投影仪的对零 步骤： 观察测量投影仪Screen上刻度线是否在零位 打开测量投影仪开关（红色Power键） 若不在零位旋转角度旋钮将刻度线归零
若在零位上则不需要调整
3、归零轴键组 三个归零轴键是用来将目前的X、Y和角度轴分别归 零。这些被归零的轴可设定为绝对或增量之基准。
Training Material – Optica measuring instrument 培训材料–测量投影仪
4、如何系统的运用QC 200测量特性 例：测量距离 “距离”可以用取2点的方法去测量它。 按下 ，一次去测量单一个距离或者连按二次就可利 用自动重复功能去测量多个距离。 距离的产生都需要两个测量点
附录……………………………………………………………… 16
Training Material – Optica measuring instrument 培训材料–测量投影仪
一、工件检测基本思路
一、分析 对照工件，分析图纸或零件类型，明确以下要求： 1、明确工件的设计基准、工艺基准、检测基准，确定测 量基准。 2、确定需要检测的项目，应该测量那些元素，以及测量 这些元素时，大致的先后顺序。 3、根据要测量的特征元素，确定工件合理的摆放位置， 采用合适的夹具，并保证尽可能一次装夹，完成所有元素 的测量，避免二次装夹。

尺寸测量投影仪培训教材

7.2 調校投影機焦距輪時,要小心轉動,不要使 透鏡照明鏡撞到被測零件,以免損坏透鏡照 明鏡.
7.3 要小心安放被測零件,不可刮花和損坏載物 台的玻璃鏡面.
7.4 用投影機時不可用手觸摸鏡面及屏幕,保持 鏡面和屏幕清潔,保持使用時的良好效果.
Page 5 of 5
投影機示意圖一
<2> 縱向(Y向)基準線
Page 1 of 5
QD培訓教材：量具類-投影儀 編號：QT-M007 版本： 1
圖2: 檢查投影屏幕縱向 (Y向)基準線與固定 水平刻度線是否重 合,若不重合應調至 重合.
圖3:
打開電源總開關 和透過照明開關
圖4: 將被測零件水平輕放 在載物台(可借助平 面塊粘貼)的鏡面上, 使要測量的部位垂直 或平行于載物台表面
4.精确度:
4.1 投影機的放大倍數為10倍. 4.2 投影機的精确度分為兩部分:
a.透過照明精确度為0.10%. b.反射照明精确度為0.15%.
5.結構:(參見附示意圖一&二) 6.投影機的使用前準備:(以PJ3000投影機為例)
一般橫向(X向)和縱向(Y向)測量步驟及方法:
圖1: 每次使用前,先檢查 保養卡的保養日期 是否過期,若過期, 應立即停止使用,通 知計量中心處理
圖12:
利用投影機的反射 燈,配上反射鏡,測 量零件凹凸部位不 能用透過照明測量 的尺寸
圖13:
使用前將圓弧或牛 油菲林圖裝到投影 機屏幕上,利用圓弧 圖紙測量零件部位 R 位及直徑尺寸用 牛油菲林圖紙測量 零件的外觀形狀
7. 投影機的保養:
7.1 未經培訓者及有關人士的允許,不能隨便亂 調用投影機.
<15> 透過照 明開關
<16 >
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Page 1 of 5
QD培訓教材：量具類-投影儀 編號：QT-M007 版本： 1
圖2: 檢查投影屏幕縱向 (Y向)基準線與固定 水平刻度線是否重 合,若不重合應調至 重合.
圖3:
打開電源總開關 和透過照明開關
圖4: 將被測零件水平輕放 在載物台(可借助平 面塊粘貼)的鏡面上, 使要測量的部位垂直 或平行于載物台表面
圖9: 圖10: 圖11:
測量完畢,先關掉其 它開關,最后關電源 總開關
將電子數顯屏中角 度顯示窗調 “ZERO” (復0)
調節橫向(X向)或縱 向(Y向)行程手柄同 時用旋轉手柄擰動 鏡面,測出零件部位 角度,反射照明測量 方法
Page 4 of 5
QD培訓教材：量具類-投影機 編號：QT-M007 版本： 1

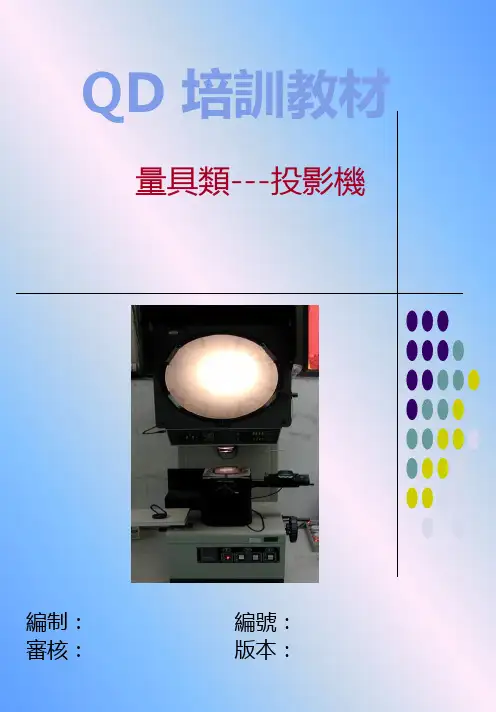

QD 培訓教材
量具類---投影機
編制： 審核：
編號： 版本：
QD培訓教材： 量具類-投影機 編號：QT-M007 版本： 1
1.目的:
培訓QD員工正确地使用和保養投影機.
2.范圍:
适應于QD所有員工.
3.用途:
投影機是利用光學原理將零件投影放大在屏幕上, 以便對精細部位或其它工具難以測量的部位進行 測量的一種工具.
<1> 屏 幕
<3> 縱向(Y向)基準線
ቤተ መጻሕፍቲ ባይዱ
<6> 電子數 顯屏
<18> 載物台 旋轉部 位
<4> 旋轉 手柄
<5> 固定水 平刻度 線
<7> 載物台
投影機示意圖二
<8> 透光照明鏡
<10> 縱向(Y向) 行程手柄
<12> 反射鏡
<9> 反射燈
<11> 橫向(X向) 行程手柄
<13> 焦距 手輪
<14> 電源總 開關
4.精确度:
4.1 投影機的放大倍數為10倍. 4.2 投影機的精确度分為兩部分:
a.透過照明精确度為0.10%. b.反射照明精确度為0.15%.
5.結構:(參見附示意圖一&二) 6.投影機的使用前準備:(以PJ3000投影機為例)
一般橫向(X向)和縱向(Y向)測量步驟及方法:
圖1: 每次使用前,先檢查 保養卡的保養日期 是否過期,若過期, 應立即停止使用,通 知計量中心處理
7.2 調校投影機焦距輪時,要小心轉動,不要使 透鏡照明鏡撞到被測零件,以免損坏透鏡照 明鏡.
7.3 要小心安放被測零件,不可刮花和損坏載物 台的玻璃鏡面.
7.4 用投影機時不可用手觸摸鏡面及屏幕,保持 鏡面和屏幕清潔,保持使用時的良好效果.
Page 5 of 5
投影機示意圖一
<2> 縱向(Y向)基準線
圖12:
利用投影機的反射 燈,配上反射鏡,測 量零件凹凸部位不 能用透過照明測量 的尺寸
圖13:
使用前將圓弧或牛 油菲林圖裝到投影 機屏幕上,利用圓弧 圖紙測量零件部位 R 位及直徑尺寸用 牛油菲林圖紙測量 零件的外觀形狀
7. 投影機的保養:
7.1 未經培訓者及有關人士的允許,不能隨便亂 調用投影機.
的橫向(X向)或縱向
(Y向)尺寸基準與屏幕
橫向(X向)基準線及縱
向(Y向)基準線對應重
合
圖7: 將電子數顯屏中對應
的X,Y調“ZERO”(復 0)
Page 3 of 5
QD培訓教材：量具類-投影機 編號：QT-M007 版本： 1
圖8:
調節橫向(X向)或縱 向(Y向)行程手柄進 行測量零件相應尺寸
Page 2 of 5
QD培訓教材： 量具類-投影機 編號：QT-M007 版本： 1
圖5:
調節焦距手輪調校被 測零件與透過照明鏡 之間的距離,直至被 測零件部位的投影在 屏幕上達到最清晰為 止,必要時打開加光 開關
不清晰
清晰
圖6:
調節橫向(X向)行程手
柄,縱向(Y向)行程手
柄及載物台旋轉部位,
使零件被測部位投影
<15> 透過照 明開關
<16 >
加光
開關
<17> 反光燈 開關
