悬臂梁的振动模态实验报告

梁的振动实验报告实验目的改变梁的边界条件，对比分析不同边界条件，梁的振动特性（频率、振型等）。

对比理论计算结果与实际测量结果。

正确理解边界条件对振动特性的影响。

实验内容对悬臂梁、简支梁进行振动特性对比，利用锤击法测量系统模态及阻尼比等。

实验原理1、固有频率的测定悬臂梁作为连续体的固有振动，其固有频率为：，其一、二、三、四阶时，简支梁的固有频率为：其一、二、三、四阶时，其中E为材料的弹性模量，I为梁截面的最小惯性矩，ρ为材料密度，A为梁截面积，l为梁的长度。

试件梁的结构尺寸：长L=610mm, 宽b=49mm, 厚度h=8.84mm.材料参数： 45＃钢，弹性模量E＝210 (GPa), 密度＝7800 (Kg/m3)横截面积：A＝4.33*10-4 (m2),截面惯性矩：J＝=2.82*10-9(m4)则梁的各阶固有频率即可计算出。

2、实验简图图1 悬臂梁实验简图图2简支梁实验简图实验仪器本次实验主要采用力锤、加速度传感器、YE6251数据采集仪、计算机等。

图3和图4分别为悬臂梁和简支梁的实验装置图。

图5为YE6251数据采集仪。

图3 悬臂梁实验装置图图4 简支梁实验简图图5 YE6251数据采集分析系统实验步骤1:"在教学装置选择"中，选择结构类型为"悬臂梁"，如果选择等份数为17，将需要测量17个测点。

2:本试验可采用多点激励，单点响应的方式，如果是划分为17等份,请将拾振点放在第5点。

3:请将力锤的锤头换成尼龙头,并将力通道的低通滤波器设置为1KHz,将拾振的加速度通道的低通滤波器设置为2KHz。

4:用力锤对第1点激振，对应的激励为f1,响应为1，平均3次，对应的数据为第1批数据，以此类推，测量完全部测点。

5:选择"教学装置模态分析和振型动画显示"，调入测量数据进行分析。

6："在教学装置选择"中，选择结构类型为"简支梁"，如果选择等份数为17，将需要测量17个测点。

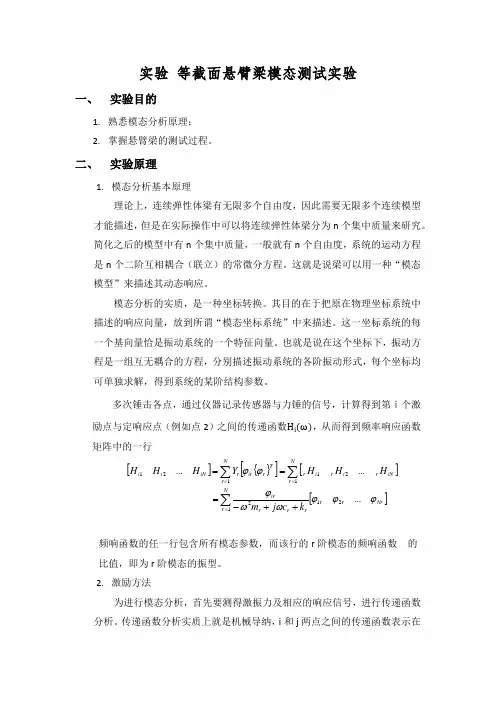

实验 等截面悬臂梁模态测试实验一、 实验目的1. 熟悉模态分析原理；2. 掌握悬臂梁的测试过程。

二、 实验原理1. 模态分析基本原理理论上，连续弹性体梁有无限多个自由度，因此需要无限多个连续模型才能描述，但是在实际操作中可以将连续弹性体梁分为n 个集中质量来研究。

简化之后的模型中有n 个集中质量，一般就有n 个自由度，系统的运动方程是n 个二阶互相耦合（联立）的常微分方程。

这就是说梁可以用一种“模态模型”来描述其动态响应。

模态分析的实质，是一种坐标转换。

其目的在于把原在物理坐标系统中描述的响应向量，放到所谓“模态坐标系统”中来描述。

这一坐标系统的每一个基向量恰是振动系统的一个特征向量。

也就是说在这个坐标下，振动方程是一组互无耦合的方程，分别描述振动系统的各阶振动形式，每个坐标均可单独求解，得到系统的某阶结构参数。

多次锤击各点，通过仪器记录传感器与力锤的信号，计算得到第ｉ个激励点与定响应点（例如点2）之间的传递函数H i (ω)，从而得到频率响应函数矩阵中的一行频响函数的任一行包含所有模态参数，而该行的r 阶模态的频响函数 的比值，即为r 阶模态的振型。

2. 激励方法为进行模态分析，首先要测得激振力及相应的响应信号，进行传递函数分析。

传递函数分析实质上就是机械导纳，i 和j 两点之间的传递函数表示在[]∑==Nr iN ri ri r H H H 121...[]Nr r r Nr rr r irk c j m ϕϕϕωωϕ (2112)∑=++-=[]{}[]Tr ir Nr r iN i i Y H H H ϕϕ∑==121...j点作用单位力时，在i点所引起的响应。

要得到i和j点之间的传递导纳，只要在j点加一个频率为ω的正弦的力信号激振，而在i点测量其引起的响应，就可得到计算传递函数曲线上的一个点。

如果ω是连续变化的，分别测得其相应的响应，就可以得到传递函数曲线。

根据模态分析的原理，我们要测得传递函数矩阵中的任一行或任一列，由此可采用不同的测试方法。

梁的振动实验报告实验目的改变梁的边界条件，对比分析不同边界条件，梁的振动特性（频率、振型等）。

对比理论计算结果与实际测量结果。

正确理解边界条件对振动特性的影响。

实验内容对悬臂梁、简支梁进行振动特性对比，利用锤击法测量系统模态及阻尼比等。

实验原理1、固有频率的测定悬臂梁作为连续体的固有振动，其固有频率为：()1,2,.......r r l r ωλ==其中，其一、二、三、四阶时， 1.87514.69417.854810.9955.....r l λ=、、、 简支梁的固有频率为：()1,2,.......r r l r ωλ==其中其一、二、三、四阶时， 4.73007.853210.995614.1372.....r l λ=、、、 其中E 为材料的弹性模量，I 为梁截面的最小惯性矩，ρ为材料密度，A 为梁截面积，l 为梁的长度。

试件梁的结构尺寸：长L=610mm, 宽b=49mm, 厚度h=8.84mm. 材料参数： 45＃钢，弹性模量E ＝210 (GPa), 密度ρ＝7800 (Kg/m 3)横截面积：A ＝4.33*10-4 (m 2),截面惯性矩：J ＝312bh =2.82*10-9(m 4)则梁的各阶固有频率即可计算出。

2、实验简图图1 悬臂梁实验简图图2简支梁实验简图实验仪器本次实验主要采用力锤、加速度传感器、YE6251数据采集仪、计算机等。

图3和图4分别为悬臂梁和简支梁的实验装置图。

图5为YE6251数据采集仪。

图3 悬臂梁实验装置图图4 简支梁实验简图图5 YE6251数据采集分析系统实验步骤1:"在教学装置选择"中，选择结构类型为"悬臂梁"，如果选择等份数为17，将需要测量17个测点。

2:本试验可采用多点激励，单点响应的方式，如果是划分为17等份,请将拾振点放在第5点。

3:请将力锤的锤头换成尼龙头,并将力通道的低通滤波器设置为1KHz,将拾振的加速度通道的低通滤波器设置为2KHz。

悬臂梁模态分析实验报告一、实验目的通过对悬臂梁进行模态分析实验，了解悬臂梁在不同振动模态下的固有频率和振型，并验证计算模态分析结果的准确性。

二、实验原理悬臂梁是一种常见的结构形式，其在振动过程中会出现不同的振动模态，每个振动模态对应一个固有频率和振型。

模态分析是通过实验或计算的方法，确定一个结构在振动中的固有频率和振型的过程。

在本实验中，我们选择一根长度为L的悬臂梁，将其固定在一个支撑架上。

在悬臂梁上施加一个外力，使梁发生振动。

利用振动传感器测量悬臂梁不同位置处的振动加速度，并通过信号处理来得到悬臂梁的模态信息。

三、实验器材和仪器1.悬臂梁：长度为L、直径为d的悬臂梁2.支撑架：用来支撑悬臂梁的架子3.外力施加装置：用来在悬臂梁上施加外力的装置4.振动传感器：用来测量悬臂梁不同位置的振动加速度5.信号处理器：用来对振动信号进行处理和分析的设备四、实验步骤1.将悬臂梁固定在支撑架上，并调整支撑架的角度和高度，使悬臂梁处于水平状态。

2.在悬臂梁上选择一个合适的位置，安装振动传感器，并将传感器连接到信号处理器上。

3.利用外力施加装置，在悬臂梁上施加一个单一方向的外力。

4.启动信号处理器，并进行振动信号的采集和处理。

5.分析处理后的振动信号数据，得到悬臂梁的固有频率和振型。

五、实验结果及讨论根据实验数据，我们得到了悬臂梁的固有频率和振型，并与理论计算值进行比较。

整个实验过程中，我们进行了多次实验，分别在不同的外力大小下进行了振动测试。

通过对比实验数据和计算结果，验证了模态分析方法的准确性。

六、实验结论通过模态分析实验，我们成功地确定了悬臂梁在不同振动模态下的固有频率和振型，并验证了计算模态分析结果的准确性。

这对于进一步研究和应用悬臂梁的振动特性具有重要的意义。

七、实验心得通过本次实验，我深刻了解了悬臂梁的振动特性和模态分析的原理和方法。

实验过程中，我学会了如何正确选择和安装振动传感器，以及如何对振动信号进行分析处理。

实验报告悬臂梁的模态实验姓名： xxx学号： xxx专业： xxx系别： xxx一、试验装置二、实验原理本实验采用锤击法测定悬臂梁的频响函数，将第S 点沿坐标X S 方向作用的锤击力和第r 点沿X r 方向的响应分别由相应的传感器转换为电信号，在由动态分析仪，按照随机振动理论，运算得出r,s 两点间的频响函数rs H ~，∑=+-==ni i i i k i s i r s r rs i k F X H 12)()()(0)21(~~λζλϕϕ （1） 又由于响应信号是加速度，同时圆频率为ω，位移函数,sin t X x ω=其加速度为,sin 22x t X a ωωω-=-=用复数表示后，参照（1）可得到加速度频响函数为：∑=+--=-=ni i i i k i s i r s r a rs i kF X H 12)()()(202)21(~~λζλϕϕωω （2） 由公式（2）可知，当k ωω=时，1=k λ，此时式（2）可近似写为：,22)(~)()()()()()(2kk k s k r k k k sk r k k a rs m i k i H ζϕϕζϕϕωωω-=-== （3） 它对应频响函数a rs H ~的幅频曲线的第k 个峰值，其中在上面（3），k m kk k 2()(ω）式中=为各阶主质量．．．n k ,3,2,1=。

改变s 点的位置，在不同点激振，可以得到不同点与点r之间的频响函数，当s=r 时，就可得到点r 处的原点频响函数，表示为：∑=+--=ni i i i i i r i r a rr i k H 12)()()(2)21(~λζλϕϕω （4） 它的第k 个峰值为：,2)(~)()()(2kk k r k r k k a rr k i H ζϕϕωωω-== （5）由（3）/（5）得到：（6）若另1)(=k rϕ，就可得到：（7）由（7）式，另s=1,2,3，．．．．．．ｎ，就可得到第k 阶主振型的各个元素。

报告四报告四 悬臂梁振动参数测试试验一 实验目的实验目的1.了解机械振动测试的基本原理 方法 技能2.掌握自由共振法确定系统的固有频率和阻尼比的方法3.了解机械振动数据处理方法二 要仪器设备 要仪器设备1.悬臂梁—被测 象2.DASP 数据采集 分析系统 该系统集成 信号发生器示波器 信号分析仪 和 频响函数测试仪 种仪器， 有多通道同 采集 能，并 采集到的信号实 时域 频域多种分析 能， 有 被测振动系统的频响函数测试的 能3.电荷放大器—前置放大器4. 速度计自由共振法自由共振法1.1.时域法测梁的振动频率和阻时域法测梁的振动频率和阻时域法测梁的振动频率和阻尼尼本实验中，圆频率d ωω=当ξ很小时，有d d ,2/n T ωωωπ≈=中，正由测量得到 所示，当ξ很小时，有 1 定d n ωω≈ 2 确定ξξ=lnin i nM M δ+= 2.2.频域法测梁的振动频率 阻尼频域法测梁的振动频率 阻尼频域法测梁的振动频率 阻尼因d ωω=当ξ很小时，有 r n ωω≈1 由()A ω减掉ω 的共振峰来确定n ω2 212nωωξω−=，12(1)(1)nn ωξωωξω=−=+12()()A A ωω≈≈四 按理论 式计算按理论 式计算 梁的固有频率梁的固有频率已知()n f HZ =式中 E ——梁的弹性模量0I ——梁横截面惯性矩L ——悬臂梁长度S ——梁的横截面积A ——振型常数 3.52A = 一阶ρ——梁材料单位体积质量五 悬臂梁振动参数的测试悬臂梁振动参数的测试图1 实验测试悬臂梁图2 测试实验 场1.1.用时域波形曲线确定梁的用时域波形曲线确定梁的n ω和ξ 由实验测量信号分析软件如 图3所示图3安 CRAS 振动及动态信号采集分析软件一次锤击得到梁的振动信号波形，拾取时域波形曲线中任意一段曲线，并 波峰值进行标定，如图4所示图4 任取7个振动信号波形曲线由图4知，n=7，M i =0.22E此，M i为n =0.17E此，且n*正=1821.88-1653.13=168.75ms 则，梁的振动周期正=168.75/7=24.1071ms，即 正=24.107×10-3s故，悬臂梁的振动频率ƒ时=1/正=41.18Hz≈41.2Hz将正代入 式得d 322/260.5/24.10710T rad s πωπ−===×将M i =0.22m步，M i为1=0.17m步代入 式得0.22lnln 0.2580.17i n i n M M δ+=== 再将0.258n δ=代入 式得35.86910ξ−===×即得到梁的阻尼比0.587%ξ≈ 2.2.用频域 率谱曲线确定梁的用频域 率谱曲线确定梁的n ω和ξ悬臂梁的频域 率谱曲线如图5所示图5 悬臂梁的频域 率谱曲线由图5， 知，频域 梁的振动频率ƒ频=41.56 Hz再结合 式得r 2241.56261.0rad /n f s ωωππ≈=⋅=×≈频按照实验 骤，分 取共振峰两侧得到1ω和2ω，如图5中所示， 得141.41/rad s ω= 241.88/rad s ω=将1ω 2ω和n ω代入 式得2141.8841.410.000922261n ωωξω−−===× 即频域 计算得梁的振动频率 ƒ=41.56 Hz阻尼比约 ζ≈0.09%时域法相比，阻尼比差距较大，应该以时域法测的的阻尼比 准，频域法测量时，由于软件分辨率的限制，的位置，故测量误差较大 理论 式计算结果相比较 理论 式计算结果相比较，，分析误差产生的原因分析误差产生的原因本振动实验中，选用的悬臂梁材料 45#钢， 物理尺 参数如L ——悬臂梁长度，L=23.2cmB ——悬臂梁宽度，B=3cm H ——悬臂梁厚度，H=0.3cmS ——梁的横截面积E ——梁的弹性模量，E=200GPa0I ——梁横截面惯性矩，30/12I B H =⋅A ——振型常数， 3.52A = 一阶ρ——梁材料单位体积质量，7.89ｘ103kg/m 3将以 各参数代入 式，计算得()45.383()n f HZ Hz === 即理论 式计算得到悬臂梁的固有频率45.4H n f z ≈显然，理论计算所得的梁的固有频率大于由时域波形曲线计算的固有频率，即45.3H 41.56H n f z f z ≈>≈时误差产生的原因有多方面，分析如a)实验仪器存在误差 本实验采用的是 速度计作 传感器，由于长时间使用，传感器没有经过重新标定和校 ，固定端 牢固，或是固定 没放 整，都有 能导致振动信号采集时产生误差，使得采集信号波形在周期 幅值和相位方面存在一定的偏差，进而影响到实验结果 外，振动信号分析软件的设置偏差也会 实验分析结果产生影响b)实验过程中的人 操作误差 本实验 要是锤击法测试，在锤击悬臂梁时，由于锤击的力量和方向 当，或没及时抽开锤子，在击打梁时产生突变振动，使采集到的信号发生 涉，从而影响了信号分析，结果产生误差干) 境影响误差 整个实验仪器连接放置在室温 境 的小实验室中，由于实验组成员讨论喧哗产生的声音，以及来回走动 地板产生的振动，都会在一定程度 涉和影响振动信号采集的质量，从而影响到分析结果的准备性。

锤击法测量悬臂梁的固有振动参数试验报告
学号：试验时间：
一、试验目的
(1) 了解锤击法测量结构固有振动参数仪器设备的构成；
(2) 掌握锤击法测量结构固有振动参数的试验方法和试验原理；
(3) 熟悉锤击法测量结构固有振动参数的基本步骤；
二、试验对象
悬臂梁；
三、试验方法
采用模态试验中的锤击法得到力锤和各测定之间的频率响应函数，从而通过参数辨识得到测量对象的固有振动频率和振型。

四、试验系统的组成
本试验系统包括力锤、加速度传感器和数据采集与分析系统，系统示意图：
图1 试验系统示意图
五、试验过程
(1) 试验的基本步骤
a) 夹持试件
b) 安装并连接好加速度传感器
c) 设置好测量设备的采集参数和传感器参数
d) 定义好测量点几何信息
e) 设置好锤头的触发电平
f) 力锤锤击测量点，进行振动测量
g) 测量结束后，对测量结果进行分析，得到测量对象的振动频率和对应的振型。

(2) 试验的注意事项
a) 力锤锤击时力度要适度，避免因力度过大而造成试件和力锤损坏；
b) 由于采用锤击法试验，人员离测试对象较近，从而需注意测量过程中不要碰传感器导线。

六、试验结果
(1) 梁前三阶的固有振动频率
表1 梁前三阶
频率值模态阻尼值振型描述
的固有振动频
率列表频率
(Hz)
第一阶频率
第二阶频率
第三阶频率。

悬臂梁振动参数测试实验悬臂梁是一种常见的结构，广泛应用于工程领域。

在实际应用中，悬臂梁的振动参数对结构的稳定性和性能有重要影响。

因此，进行悬臂梁振动参数测试实验具有重要意义。

悬臂梁的振动参数主要包括自然频率、阻尼比和模态形态等。

自然频率是指悬臂梁在无外界力作用下固有振动的频率。

阻尼比是描述悬臂梁振动衰减速度的参数。

模态形态是指悬臂梁不同振型下的振动特征。

悬臂梁的振动参数测试实验可以通过使用加速度传感器和激励源等测量设备进行。

实验流程如下：首先，确定悬臂梁的几何尺寸和材料参数。

将悬臂梁固定在实验平台上，并保证其支座位置与实际使用条件相同。

接下来，以悬臂梁的自然频率为目标进行实验。

采用激励源施加不同频率的激励信号，并通过加速度传感器测量相应的振动响应。

利用悬臂梁的振幅-频率响应曲线，可以得到悬臂梁的自然频率。

然后，以阻尼比为目标进行实验。

在悬臂梁上施加周期性激励信号，在加速度传感器的测量下获取悬臂梁的振动响应。

利用悬臂梁的振幅-时间曲线，可以计算出悬臂梁的阻尼比。

最后，以模态形态为目标进行实验。

通过在悬臂梁不同位置施加冲击或连续激励信号，可以观察到悬臂梁的振动模态。

利用高速摄像机或激光干涉仪等设备，可以记录下悬臂梁不同振型的形态，从而得到悬臂梁的模态形态。

实验完成后，可以对悬臂梁的振动参数进行分析和评价。

如果实测值与设计值或理论值相符，则说明实验结果准确可靠；如果存在较大偏差，则可能需要重新检查实验方法或设计参数。

总之，悬臂梁振动参数测试实验是一个关键的工程实验，可以用于评估和改进悬臂梁的振动性能。

通过合理设计实验方案和选用合适的测量设备，可以得到准确的振动参数，为悬臂梁的设计和应用提供有力支持。

悬臂梁模态分析范文悬臂梁是一种常见的结构形式，广泛应用于建筑、机械、航空航天等领域。

悬臂梁的模态分析是对其自由振动特性进行研究的一种方法。

通过模态分析，可以确定悬臂梁的固有频率和模态形态，为设计和优化悬臂梁结构提供依据。

悬臂梁的自由振动方程可以表示为：$$(EI \frac{d^4u(x)}{dx^4} + \rho A \frac{d^2u(x)}{dt^2}) =0$$其中，u(x)是悬臂梁的振动位移，x是悬臂梁上的坐标，E是弹性模量，I是惯性矩，$\rho$是材料密度，A是悬臂梁的截面面积。

为了求解悬臂梁的自由振动方程，需要确定边界条件。

通常情况下，悬臂梁一端固定，另一端自由。

边界条件可以表示为：$$u(0)=0$$$$M(0)=0$$$$\frac{d^2u(x)}{dx^2}，_{x=0} = 0$$其中，u(0)表示悬臂梁一端的振动位移，M(0)表示悬臂梁一端的弯矩。

对于悬臂梁的模态分析，通常采用有限元分析的方法。

有限元分析将悬臂梁离散为多个小单元，每个单元的振动位移可以近似为一个简单的函数。

通过将每个小单元的振动位移组合起来，可以得到整个悬臂梁的振动位移。

然后，通过将振动位移代入自由振动方程，可以得到一个特征值问题，即求解固有频率和模态形态。

在实际应用中，可以使用计算软件进行悬臂梁的模态分析。

常用的计算软件包括ANSYS、ABAQUS等。

这些软件提供了丰富的模态分析功能，可以快速、准确地求解悬臂梁的固有频率和模态形态。

模态分析结果可以用于评估悬臂梁结构的稳定性和安全性。

通过分析不同模态的振动形态，可以判断悬臂梁的潜在共振点和结构弱点。

在设计和优化悬臂梁结构时，可以根据模态分析结果进行结构改进，以提高悬臂梁的抗风、抗震能力。

总之，悬臂梁模态分析是对悬臂梁自由振动特性进行研究的重要方法。

通过模态分析，可以确定悬臂梁的固有频率和模态形态，为结构设计和优化提供依据。

利用计算软件进行模态分析可以提高分析效率和精确度，为工程实践提供技术支持。

锤击法测量悬臂梁的固有振动参数试验报告悬臂梁是工程中常用的一种结构形式，在实际应用中，了解悬臂梁的固有振动参数对于设计和分析都非常重要。

锤击法是一种常见的测量悬臂梁固有振动参数的实验方法，本文将通过锤击法测量悬臂梁的固有振动参数，并撰写一份试验报告。

1.实验目的：本实验的目的是采用锤击法测量悬臂梁的固有振动参数，包括固有频率和振动模态。

2.实验设备和材料：-悬臂梁：长度为L的悬臂梁-锤子：质量为m的锤子-支座：用于支撑悬臂梁和固定激振点的支座-多功能振动测试仪：用于采集实验数据和分析振动模态-实验室测量器具：如电子天平、尺子等3.实验步骤：3.1准备工作-准备好悬臂梁和支座，并确保悬臂梁能够在支座上稳定地放置。

-将多功能振动测试仪连接到计算机上，并打开测试软件。

3.2测量固有频率-将锤子在悬臂梁上的不同位置进行轻微的敲击，记录每次敲击的时间和位置。

-根据记录的数据，计算出各个位置的固有频率，即悬臂梁的自由振动频率。

-重复上述操作，至少进行五次测量以获得准确结果。

3.3测量振动模态-在悬臂梁的敏感点上安装合适的加速度计。

-通过多功能振动测试仪采集加速度计的数据，并进行实时分析。

-在分析软件中观察和记录悬臂梁的振动模态，包括节点位置和相应的模态形态。

-重复上述操作，至少进行五次测量以获得准确结果。

4.数据处理与分析：4.1固有频率的计算根据实际测量的数据，可以计算出悬臂梁的固有频率。

根据振动理论，悬臂梁的固有频率与其几何尺寸和材料属性有关，可以使用以下公式计算：fn = αn * sqrt(E/(ρ*L^4))其中，fn为第n个固有频率，αn为与振动模态相对应的常数，E为悬臂梁的杨氏模量，ρ为悬臂梁的质量密度，L为悬臂梁的长度。

4.2振动模态的分析通过振动测试仪采集的振动信号，可以进行振动模态的分析。

根据振动模态的特点，可以确定悬臂梁的节点位置和相应的模态形态。

通过多次测量和分析，可以进一步验证实验结果的准确性。

自由悬臂梁的振动特性研究自由悬臂梁是一种常见的结构，其振动特性在工程领域中具有一定的研究价值。

本文将对自由悬臂梁的振动特性进行探讨。

一、悬臂梁的定义悬臂梁是一种在一端固定而另一端自由悬挂的结构，其在受力作用下会发生振动。

悬臂梁的几何形状和材料特性对其振动特性具有重要影响。

二、自由悬臂梁的振动方程自由悬臂梁的振动可以通过其振动方程进行描述。

根据经典力学理论，自由悬臂梁的振动方程可以表示为：$$\frac{{d^2u}}{{dt^2}} + \omega^2u = 0$$其中，$u$为悬臂梁的挠度，$t$为时间，$\omega$为振动的角频率。

三、自由悬臂梁的自然频率自由悬臂梁的自然频率是指在没有外界激励下，悬臂梁振动的固有频率。

根据悬臂梁的振动方程，可以推导出自由悬臂梁的自然频率公式：$$f = \frac{1}{{2\pi}}\sqrt{\frac{k}{m}}$$其中，$k$为悬臂梁的刚度，$m$为悬臂梁的质量，$f$为自然频率。

四、自由悬臂梁的共振现象当外界激励频率接近自由悬臂梁的自然频率时，就会出现共振现象。

此时，悬臂梁的振幅会急剧增大，可能导致悬臂梁的破坏。

为了避免共振现象，可以通过改变悬臂梁的结构参数或采取衰减措施来调节自由悬臂梁的振动特性。

五、自由悬臂梁的模态分析自由悬臂梁在振动过程中会出现多个振动模态，其对应着不同的固有频率和振型。

通过模态分析可以研究和描述悬臂梁在不同模态下的振动特性。

六、自由悬臂梁的实验研究为了验证理论分析结果，可以进行自由悬臂梁的实验研究。

在实验中可以通过测量悬臂梁的挠度或加速度来获取其振动特性，并与理论结果进行比较。

七、自由悬臂梁的应用自由悬臂梁的振动特性在工程设计和结构优化中具有广泛的应用。

通过研究自由悬臂梁的振动特性，可以改善结构的抗振能力，提高结构的稳定性和安全性。

总结：自由悬臂梁的振动特性是一个复杂的问题，其涉及结构力学和振动学等多个学科的知识。

通过对自由悬臂梁的研究，可以深入理解结构的振动特性，为实际工程应用提供科学依据。

结构模态分析实验报告结构模态分析实验报告引言：结构模态分析是工程领域中一种重要的试验方法，通过对结构的自由振动特性进行测试和分析，可以了解结构的固有频率、振型及其与外部激励的响应。

本实验旨在通过实验测试和数据分析，对一根悬臂梁进行结构模态分析，以深入理解结构的振动特性。

实验装置与步骤：实验采用了一根长约1米的悬臂梁，悬臂梁的一端固定在实验台上，另一端悬空。

实验中使用了激励器和传感器，激励器通过施加动态载荷激励悬臂梁的振动，传感器则用于测量悬臂梁的振动响应。

首先，我们将悬臂梁固定在实验台上，并将激励器放置在悬臂梁的一侧。

接下来，我们通过激励器施加一系列不同频率的动态载荷，以激发悬臂梁的自由振动。

同时，传感器将记录悬臂梁在不同频率下的振动响应。

数据采集与分析：实验中，我们使用了振动传感器采集了悬臂梁在不同频率下的振动响应数据。

通过对这些数据的处理与分析，我们可以得到悬臂梁的固有频率、振型等信息。

首先，我们对采集到的数据进行预处理，去除噪声和干扰，以提取出悬臂梁的振动信号。

接下来，我们将振动信号进行傅里叶变换，得到频域上的振动谱。

通过分析振动谱，我们可以确定悬臂梁的固有频率。

在得到固有频率后，我们可以进一步分析悬臂梁的振型。

通过对悬臂梁在不同频率下的振动响应进行比较，我们可以观察到不同频率下悬臂梁的振动模态。

振动模态可以描述结构在振动时不同部位的相对位移和变形情况，对于结构的设计和分析具有重要意义。

结果与讨论：通过实验测试和数据分析，我们得到了悬臂梁的固有频率和振型信息。

根据我们的实验结果，悬臂梁的固有频率分别为f1、f2、f3等。

同时，我们观察到在不同频率下悬臂梁的振动模态呈现出不同的形态，这些形态可以用于分析结构的振动特性。

结构模态分析在工程领域中具有广泛的应用。

通过了解结构的固有频率和振型，我们可以评估结构的稳定性和动态响应特性，为结构的设计和改进提供依据。

此外，结构模态分析还可以用于故障诊断和结构健康监测等方面。

悬臂梁各阶固有频率及主振形的测定试验一、实验目的1、用共振法确定悬臂梁横向振动时的前五阶固有频率；2、熟悉和了解悬臂梁振动的规律和特点；3、观察和测试悬臂梁振动的各阶主振型，分析各阶固有频率及其主振型的实测值与理论计算值的误差。

二、仪器和设备悬臂梁固定支座；脉冲锤1 个；圆形截面悬臂钢梁标准件一个；加速度传感器一个；LMS 振动噪声测试系统。

三、实验基本原理瞬态信号可以用三种方式产生,分述如下：一是快速正弦扫频法.将正弦信号发生器产生的正弦信号,在幅值保持不变的条件下,由低频很快地连续变化到高频.从频谱上看,该情况下,信号的频谱已不具备单一正弦信号的特性,而是在一定的频率范围内接近随机信号.二是脉冲激励.用脉冲锤敲击试件,产生近似于半正弦的脉冲信号.信号的有效频率取决于脉冲持续时间T , T越小则频率范围越大•三是阶跃激励.在拟定的激振点处,用一根刚度大、重量轻的弦经过力传感器对待测结构施加张力,使其产生初始变形,然后突然切断张力弦,相当于给该结构施加一个负的阶跃激振力.用脉冲锤进行脉冲激振是一种用得较多的瞬态激振方法，它所需要的设备较少，信号发生器、功率放大器、激振器等都可以不要，并且可以在更接近于实际工作的条件下来测定试件的机械阻抗•四、实验结果记录2阶振型图3阶振型图4阶振型图五、理论计算悬臂梁固有频率11 3圆截面悬臂钢梁有关参数可取： E 10 Pa, 7850 kg/ m。

用直尺测量悬臂梁的梁长L=1000mm、梁直径D=12mm。

计算简支梁一、二、三、四阶固有频率和相应的振型，并将理论计算结果填入表。

悬臂梁的振动属于连续弹性体的振动，它具有无限多自由度及其相应的固有频率和主振型，其振动可表示为无穷多个主振型的叠加。

对于梁体振动时，仅考虑弯曲引起的变形，而不计剪切引起的变形及其转动惯量的影响，这种力学分析模型称为欧拉-伯努利梁。

运用分离变量法，结合悬臂梁一端固定一端自由的边界条件，通过分析可求得均质、等截面悬臂梁的频率方程cos Lch L 1式中：L――悬臂梁的长度梁各阶固有频率为(5-1) 5阶振型图f1 1 f 3.516 2.470 8.687f22f*2 122.034 2.47154.445f32f*3 f61.623 2.471152.270f4o *4 f120.912 2.471298.774f552f199.657 2.741547.26 0f i(i l )2ElAl(5-2 )悬臂梁固有圆频率及主振型函数i（i 2）(i 3,4,5....)3261.623 42120.912 52199.6572.110117850124 10-126462 10-62.471六、ANSYS有限元模拟仿真结果6.1前五阶固有频率仿真数据Tabular D E日Mode Y Frequency [Hz：11, B.47392耳84755353,07944w53.0395£14&.516&.14S.5477,290.698&时加g9.47生的1010.A79 目26.2振型仿真图A; MdcklT-ffta :Type: Tc*al Defsr™ii DTIFreq^enryi Mr*右tinSUIS^/JO 17U!E2JJ97 MUlJ8f>77 注制3J4I5BU79Bmwi 升?IM□ Min>o. a^o OJOQ OJDd 问5W(L泊Oxias IMhki a q«76：1/50 —1^15? --J」屈—二昭形10JOT93U M71»■ 9i2^lOMin 1阶振型仿真图A; ModalTstt- Dte'onrnfitian i'・卫虽To(& DefcrFr mtiaF TMU .uncyi $8iO(i, ,J Hk Un抵m2515/^/20 17；DFn■3JC0CU M imj0.13D2阶振型仿真图I V L： bloclAlTyped T©刍ll D电+Fr^q^Nncvi： 14^8i54 HzLL 旳|t rn2Clb；4/2J 1『旳§□Ml MIX1^031LZ5211^1510削丄D4O.TGSn?□J?2nz o^j&di0 Min□』E J迦DJ.4I0 圧血QMU Cm)ZJ3阶振型仿真图A- M«I1ITertj De^orr-^tie.^ 9 Iyyr«TcilLji Lrlu r niAtiuArpqufncw 3^[1.TJ l-fr 5i七m201勺W」9 1 :E21M& hUi¥卞侮耗：5lJ&5i-414164U»3□.TtiEig i34fil3O L2M-0&a Mm[ilOJ-3 L-r.)ojc-n a.^da4阶振型仿真图A-心戌i” IL 巧■叩T HE«4 QtforNiitiflrnFreqL*no^T 4-7^ J2 -HzU^dSri W15M/M17J011313 Miiiijfisaui«U40TQ少钿U.M34FdJi^aEU3M40M|・［匸DQmd^ilO5阶振型仿真图七、结果误差分析悬臂梁理论计算固有频率理论值、有限元仿真值与实测值表梁几何尺寸梁长L=1m 梁直径D=12mm固有频率(Hz) f i f2f a f4f s 实验值8.49154.216154.607304.354494.691理论值8.68754.445152.270298.774547.260有限元仿真值8.47553.089148.54290.74479.92误差原因:(1)实验试件在并非是十分标准，5阶实验计算模态存在误差;2）有限元法分析一般包括四个步骤：物理模型的简化、数学模型的程序化、计算模型的数值化和计算结果的分析。

11 悬臂梁的模态实验
1、实验概述
本实验的装置如图8所示。

用激振力锤2敲击悬臂梁1，由锤头的力传感器测量锤击力，电涡流传感器测量梁自由端的振动信号，分别经电荷放大器6、位移测量仪5送给计算机，由虚拟动态分析仪处理可以求出锤击
点（设为第 j 点）与位移测量点(设为第 r
点)之间的频响函数。

悬臂梁可以抽象为由
无限多个质点用板簧串联的多自由度的振
动系统，其中第 j 点与第 r 点之间的频响
函数公式为
∑=+-=n i i i i i i j i r rj s i s k H 12
)()()()21(~ζϕϕ
f πω2= i i i f f s ==ωω 在频响函数曲线上k f f = 处，1=k s ， 将出现第k 阶共振峰，该处的频响函数可以近似写为
k
k k j k r rj k i H ζϕϕ)()
()(2~= 设10,,2,1 =j ，和 r=10, 即测量悬臂梁上均匀分布的10个点与自由端（即第10点）之间的频响函数，利用上式可得
)(10)(10
,10,10~~k k j j H H ϕϕ= 令1)(10=k ϕ就可得到第k 阶主振型的10个元素。

根据他们的相对大小就能画出第k 阶主振型。

如果分别令 4,3,2,1=k ，就可以画出前4阶主振型。

2、实验要求
（1）证明无论用频响函数的幅值谱或虚部谱，都可以求出各阶主振型；
（2）如果我们不测量振动的位移信号，而是测量振动的加速度信号，就可以得到加
速度频响函数。

试证明利用加速度频响函数也可以求出各阶主振型；
（3）本实验求出前4阶主振型，对实验过程中出现的问题进行讨论。

图 8。

悬臂梁的振动模态实验报告悬臂梁是一种常见的结构，广泛应用于工程中。

在实际应用中，悬臂梁的振动特性是非常重要的，因为它会对悬臂梁结构的稳定性和安全性产生影响。

因此，了解悬臂梁的振动模态是一项必要的研究任务。

本次实验旨在通过实验方法测量和分析悬臂梁的振动模态，并探究不同参数对振动模态的影响。

实验过程中使用的设备和仪器包括悬挂系统、激励源、传感器、数据采集系统等。

实验步骤如下：1.悬挂梁结构：将悬挂系统固定在实验室的支架上，确保悬臂梁能够在完全自由的情况下自由振动。

2.激励源：将激励源与悬挂梁连接，通过激励源提供外力。

3.传感器：在悬臂梁上选择合适的位置安装传感器，用于测量悬臂梁的振动信号。

4.数据采集系统：将传感器与数据采集系统相连，用于实时采集和记录振动信号。

5.实施实验：通过激励源提供激励力，使悬臂梁产生振动，并同时记录悬挂梁的振动信号。

6.数据处理：通过数据采集系统获得的数据，使用相应的信号处理技术对振动信号进行处理，得到振动模态的相关参数。

7.结果分析：根据实验结果，分析悬臂梁的振动特性和模态，并探究不同参数对振动模态的影响。

通过以上实验步骤，我们可以获得悬臂梁的振动模态，并了解不同参数对振动模态的影响。

实验结果有助于工程设计中的结构设计和改进。

在实验过程中，我们还需要注意以下几个方面的问题：1.悬挂系统的稳定性和刚度：确保悬挂系统能够提供稳定的支撑，并且具有足够的刚度，以保证悬臂梁在振动过程中不会产生偏差。

2.激励源的选取：根据实际需求和悬臂梁的特性，选择合适的激励源，以提供适当的激励力。

3.传感器的准确性：选择合适的传感器，并保证传感器的准确性和灵敏度，以获得准确的振动信号。

4.数据采集和处理的准确性：使用合适的数据采集系统和信号处理技术，以保证数据采集和处理的准确性。

总之，通过本次实验，我们可以深入了解悬臂梁的振动模态，并探究不同参数对振动模态的影响。

这对于工程设计和结构改进具有重要意义，可以提高悬臂梁结构的稳定性和安全性。
