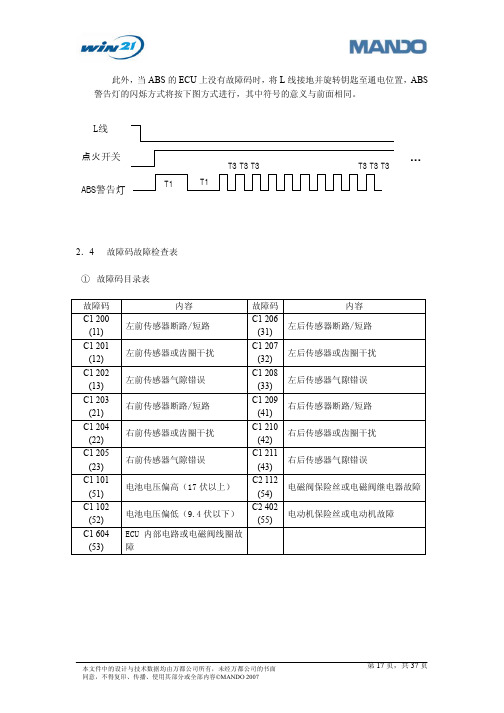

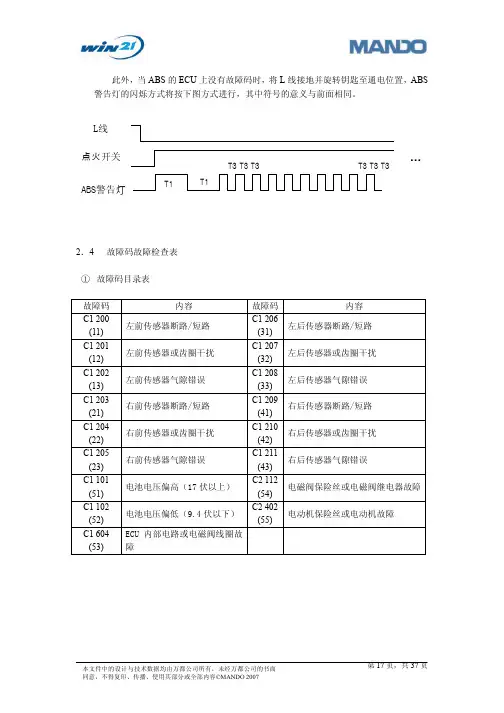

此外，当ABS的ECU上没有故障码时，将L线接地并旋转钥匙至通电位置，ABS 警告灯的闪烁方式将按下图方式进行，其中符号的意义与前面相同。
L线点火开关ABS警告灯T1…T1T3T3T3T3T3T32．4故障码故障检查表①故障码目录表故障码 内容 故障码内容C1 200 (11) 左前传感器断路/短路C1 206(31)左后传感器断路/短路C1 201 (12) 左前传感器或齿圈干扰C1 207(32)左后传感器或齿圈干扰C1 202 (13) 左前传感器气隙错误C1 208(33)左后传感器气隙错误C1 203 (21) 右前传感器断路/短路C1 209(41)右后传感器断路/短路C1 204 (22) 右前传感器或齿圈干扰C1 210(42)右后传感器或齿圈干扰C1 205 (23) 右前传感器气隙错误C1 211(43)右后传感器气隙错误C1 101 (51) 电池电压偏高（17伏以上）C2 112(54)电磁阀保险丝或电磁阀继电器故障C1 102 (52) 电池电压偏低（9.4伏以下）C2 402(55)电动机保险丝或电动机故障C1 604 (53) ECU内部电路或电磁阀线圈故障②故障码故障检查表表1A B CECU传感器线束表2A B CECU传感器线束表3表4表5表6表72．5无故障码故障检查表表1表2。

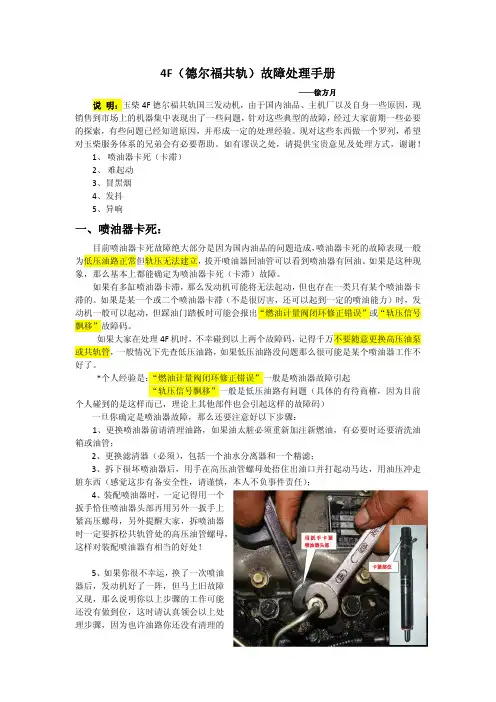

4F（德尔福共轨）故障处理手册——徐方月说 明：玉柴4F德尔福共轨国三发动机，由于国内油品、主机厂以及自身一些原因，现销售到市场上的机器集中表现出了一些问题，针对这些典型的故障，经过大家前期一些必要的探索，有些问题已经知道原因，并形成一定的处理经验。
现对这些东西做一个罗列，希望对玉柴服务体系的兄弟会有必要帮助。
如有谬误之处，请提供宝贵意见及处理方式，谢谢！1、喷油器卡死（卡滞）2、难起动3、冒黑烟4、发抖5、异响一、喷油器卡死：目前喷油器卡死故障绝大部分是因为国内油品的问题造成，喷油器卡死的故障表现一般为低压油路正常但轨压无法建立，拔开喷油器回油管可以看到喷油器有回油。
如果是这种现象，那么基本上都能确定为喷油器卡死（卡滞）故障。
如果有多缸喷油器卡滞，那么发动机可能将无法起动，但也存在一类只有某个喷油器卡滞的。
如果是某一个或二个喷油器卡滞（不是很厉害，还可以起到一定的喷油能力）时，发动机一般可以起动，但踩油门踏板时可能会报出“燃油计量阀闭环修正错误”或“轨压信号飘移”故障码。
如果大家在处理4F机时，不幸碰到以上两个故障码，记得千万不要随意更换高压油泵或共轨管，一般情况下先查低压油路，如果低压油路没问题那么很可能是某个喷油器工作不好了。
*个人经验是：“燃油计量阀闭环修正错误”一般是喷油器故障引起“轨压信号飘移”一般是低压油路有问题（具体的有待商榷，因为目前个人碰到的是这样而已，理论上其他部件也会引起这样的故障码）一旦你确定是喷油器故障，那么还要注意好以下步骤：1、更换喷油器前请清理油路，如果油太脏必须重新加注新燃油，有必要时还要清洗油箱或油管；2、更换滤清器（必须），包括一个油水分离器和一个精滤；3、拆下损坏喷油器后，用手在高压油管螺母处捂住出油口并打起动马达，用油压冲走脏东西（感觉这步有备安全性，请谨慎，本人不负事件责任）；4、装配喷油器时，一定记得用一个扳手恰住喷油器头部再用另外一扳手上紧高压螺母，另外提醒大家，拆喷油器时一定要拆松共轨管处的高压油管螺母，这样对装配喷油器有相当的好处！5、如果你很不幸运，换了一次喷油器后，发动机好了一阵，但马上旧故障又现，那么说明你以上步骤的工作可能还没有做到位，这时请认真领会以上处理步骤，因为也许油路你还没有清理的足够干净，装配还没有绝对规范。

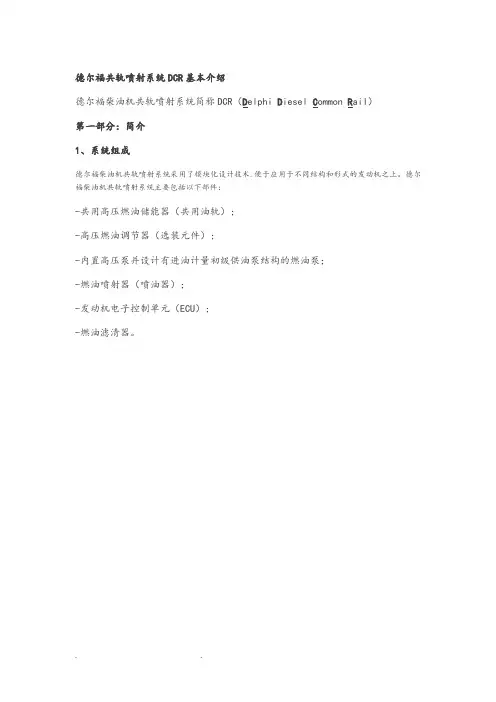

德尔福共轨喷射系统DCR基本介绍德尔福柴油机共轨喷射系统简称DCR（D elphi D iesel C ommon R ail）第一部分：简介1、系统组成德尔福柴油机共轨喷射系统采用了模块化设计技术，便于应用于不同结构和形式的发动机之上。
德尔福柴油机共轨喷射系统主要包括以下部件：-共用高压燃油储能器（共用油轨）；-高压燃油调节器（选装元件）；-内置高压泵并设计有进油计量初级供油泵结构的燃油泵；-燃油喷射器（喷油器）；-发动机电子控制单元（ECU）；-燃油滤清器。
德尔福柴油机共轨喷射系统所配备的共用高压燃油储能器，亦称为“共用油轨”。
通常被设计装配在发动机的气缸体或气缸盖上，由高压油泵向其提供高压燃油。
共轨内部的燃油压力是通过发动机电子控制模块结合设计在高压油泵内部的进油计量装置和高压燃油调节器（当系统装备时）完成综合调节控制的。
因此，系统燃油压力与发动机转速无关。
即使在很低的发动机转速下，如果需要，系统也可以提供高压燃油并进行高压燃油喷射。
一组若干个高压燃油喷射器将通过高压油管与共轨相连接。
系统通过发动机电子控制模块直接驱动设计在燃油喷射器内部的电磁开关控制燃油喷射的开启和关闭时间和频率。
2、目前应用状况德尔福柴油机共轨喷射系统系为轿车用未来高速直喷式柴油发动机至少达到满足美国联邦1998年排放法规和欧洲三号排放法规以及更高的世界排放法规的要求所设计的。
由于系统采用模块化设计，因此可非常方便地被搭载应用到不同结构的三至六缸的柴油发动机的各式车辆上。
根据相同的应用原则，德尔福柴油机共轨喷射可非常方便地扩展应用到中型车辆柴油机以及非车用柴油机市场产品上。
3、德尔福柴油机共轨喷射系统DCR优势：1) 结构设计紧凑德尔福柴油机共轨喷射系统主要零部件设计精巧，外形尺寸小，非常适合现代两气门和四气门发动机使用。
2) 模块式系统构成每气缸配备一枝电子控制的燃油喷射器的模块化组合式结构，可方便应用于三缸、四缸、五缸和六缸任何一款柴油机上。

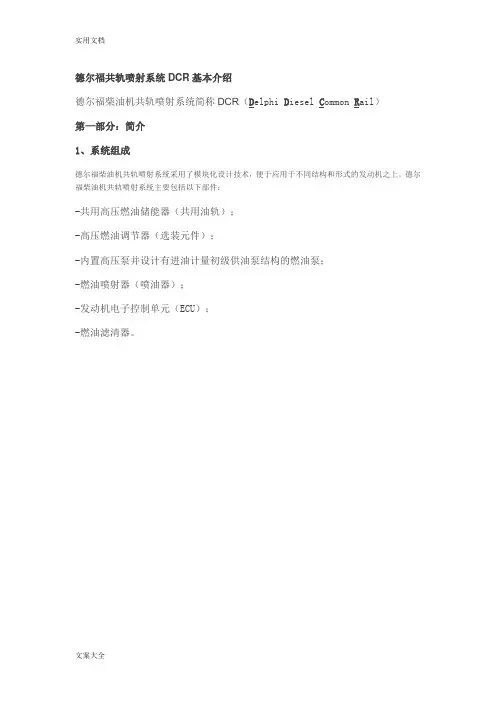

德尔福共轨系统完整介绍！德尔福共轨喷射系统DCR基本介绍德尔福柴油机共轨喷射系统简称DCR（D elphi D iesel C ommon R ail）第一部分：简介1、系统组成德尔福柴油机共轨喷射系统采用了模块化设计技术，便于应用于不同结构和形式的发动机之上。
德尔福柴油机共轨喷射系统主要包括以下部件：-共用高压燃油储能器（共用油轨）；-高压燃油调节器（选装元件）；-内置高压泵并设计有进油计量初级供油泵结构的燃油泵；-燃油喷射器（喷油器）；-发动机电子控制单元（ECU）；-燃油滤清器。
德尔福柴油机共轨喷射系统所配备的共用高压燃油储能器，亦称为“共用油轨”。
通常被设计装配在发动机的气缸体或气缸盖上，由高压油泵向其提供高压燃油。
共轨内部的燃油压力是通过发动机电子控制模块结合设计在高压油泵内部的进油计量装置和高压燃油调节器（当系统装备时）完成综合调节控制的。
因此，系统燃油压力与发动机转速无关。
即使在很低的发动机转速下，如果需要，系统也可以提供高压燃油并进行高压燃油喷射。
一组若干个高压燃油喷射器将通过高压油管与共轨相连接。
系统通过发动机电子控制模块直接驱动设计在燃油喷射器内部的电磁开关控制燃油喷射的开启和关闭时间和频率。
2、目前应用状况德尔福柴油机共轨喷射系统系为轿车用未来高速直喷式柴油发动机至少达到满足美国联邦1998年排放法规和欧洲三号排放法规以及更高的世界排放法规的要求所设计的。
由于系统采用模块化设计，因此可非常方便地被搭载应用到不同结构的三至六缸的柴油发动机的各式车辆上。
根据相同的应用原则，德尔福柴油机共轨喷射可非常方便地扩展应用到中型车辆柴油机以及非车用柴油机市场产品上。
3、德尔福柴油机共轨喷射系统DCR优势：1) 结构设计紧凑德尔福柴油机共轨喷射系统主要零部件设计精巧，外形尺寸小，非常适合现代两气门和四气门发动机使用。
2) 模块式系统构成每气缸配备一枝电子控制的燃油喷射器的模块化组合式结构，可方便应用于三缸、四缸、五缸和六缸任何一款柴油机上。
德尔福共轨喷射系统DCR基本介绍德尔福柴油机共轨喷射系统简称DCR（D elphi D iesel C ommon R ail）第一部分：简介1、系统组成德尔福柴油机共轨喷射系统采用了模块化设计技术.便于应用于不同结构和形式的发动机之上。
德尔福柴油机共轨喷射系统主要包括以下部件：-共用高压燃油储能器（共用油轨）；-高压燃油调节器（选装元件）；-内置高压泵并设计有进油计量初级供油泵结构的燃油泵；-燃油喷射器（喷油器）；-发动机电子控制单元（ECU）；-燃油滤清器。
德尔福柴油机共轨喷射系统所配备的共用高压燃油储能器.亦称为“共用油轨”。
通常被设计装配在发动机的气缸体或气缸盖上.由高压油泵向其提供高压燃油。
共轨内部的燃油压力是通过发动机电子控制模块结合设计在高压油泵内部的进油计量装置和高压燃油调节器（当系统装备时）完成综合调节控制的。
因此.系统燃油压力与发动机转速无关。
即使在很低的发动机转速下.如果需要.系统也可以提供高压燃油并进行高压燃油喷射。
一组若干个高压燃油喷射器将通过高压油管与共轨相连接。
系统通过发动机电子控制模块直接驱动设计在燃油喷射器内部的电磁开关控制燃油喷射的开启和关闭时间和频率。
2、目前应用状况德尔福柴油机共轨喷射系统系为轿车用未来高速直喷式柴油发动机至少达到满足美国联邦1998年排放法规和欧洲三号排放法规以及更高的世界排放法规的要求所设计的。
由于系统采用模块化设计.因此可非常方便地被搭载应用到不同结构的三至六缸的柴油发动机的各式车辆上。
根据相同的应用原则.德尔福柴油机共轨喷射可非常方便地扩展应用到中型车辆柴油机以及非车用柴油机市场产品上。
3、德尔福柴油机共轨喷射系统DCR优势：1) 结构设计紧凑德尔福柴油机共轨喷射系统主要零部件设计精巧.外形尺寸小.非常适合现代两气门和四气门发动机使用。
2) 模块式系统构成每气缸配备一枝电子控制的燃油喷射器的模块化组合式结构.可方便应用于三缸、四缸、五缸和六缸任何一款柴油机上。
