《可编程控制器与变频器》教案编号：09教案续页《可编程控制器与变频器》教案编号：10教案续页(1)可编程控制器实训装置1台(2)PLC主机模块1个(3)开关、按钮板模块一个(4) 交流接触器模块1个(5) 交流接触器、热继电器模块1个(6) 三相电动机1台(7) 指示灯模块1个(8)计算机1台(9) 电工常用工具1条(10) 导线若干5、系统调试《可编程控制器与变频器》教案编号：11教案续页3.2步进顺控指令及其编程方法3.2.1步进顺控指令仅有两条步进顺控指令，其中STL ( Step Ladder)是步进开始指令，已是该状态的负载可以被驱动，RET是步进返回指令，也叫步进结束指令，使步进顺控程序执行完毕时，非步进顺控程序的操作在主母线上完成。
3.2.2状态转移图的编程方法对状态转移图进行编程，就是如何使用STL和RET指令的问题，编程原则是：先进行负载的驱动处理，然后进行状态的转移处理。
负载驱动及转移处理必须在STL指令之后进行，负载的驱动通常使用OUT指令；状态的转移必须使用SET指令。
但是若是向上转移，向非相邻的下游转移或向其他流程转移，一般不能使用SET指令，而用OUT指令。
3.2.3编程注意事项(1)与STL指令相连的触点使用LD或LDI指令，下一条STL指令的出现意味着当前STL程序区的结束和新的STL程序区的开始，最后一个STL程序区结束时，一定要使用RET指令，这就意味着整个STL程序区的结束，否则将出现“程序语法错误”信息，PLC不能执行用户程序。
(2)初始状态必须预先做好驱动，否则状态流程不可能向下进行。
一般用控制系统的初始条件，若无初始条件，可用M8002或M8000进行驱动。
M8002是一个初始脉冲辅助继电器，它只在PLC运行开关由STOP-》RUN时其动合触点闭合一个周期，股初始状态S0就只被它激活一次，初始状态S0就只有初始位置和复位功能。
(3)STL指令后可以直接驱动或通过别的触点来驱动Y、M、S、T、C等原件的线圈和功能指令。

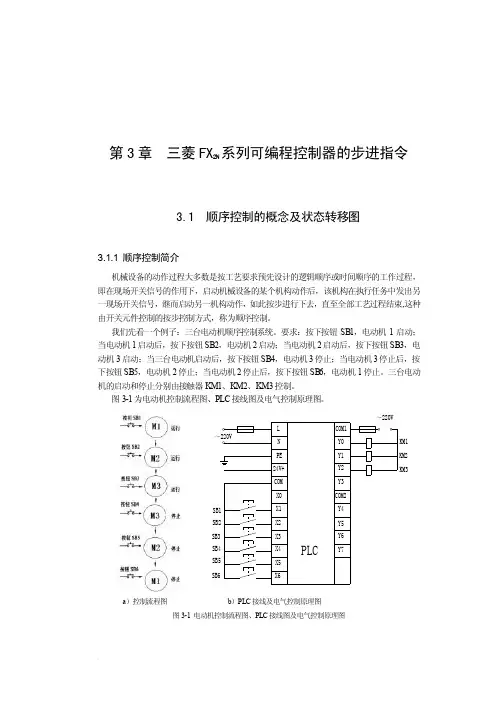

第3章 三菱FX 2N 系列可编程控制器的步进指令3.1 顺序控制的概念及状态转移图3.1.1 顺序控制简介机械设备的动作过程大多数是按工艺要求预先设计的逻辑顺序或时间顺序的工作过程，即在现场开关信号的作用下，启动机械设备的某个机构动作后，该机构在执行任务中发出另一现场开关信号，继而启动另一机构动作，如此按步进行下去，直至全部工艺过程结束,这种由开关元件控制的按步控制方式，称为顺序控制。
我们先看一个例子：三台电动机顺序控制系统。
要求：按下按钮SB 1，电动机1启动；当电动机1启动后，按下按钮SB2，电动机2启动；当电动机2启动后，按下按钮SB3，电动机3启动；当三台电动机启动后，按下按钮SB4，电动机3停止；当电动机3停止后，按下按钮SB5，电动机2停止；当电动机2停止后，按下按钮SB 6，电动机1停止。
三台电动机的启动和停止分别由接触器KM1、KM2、KM3控制。
图3-1为电动机控制流程图、PLC 接线图及电气控制原理图。
PLCLN PE COM X0X1X2X3X4X5X624V+COM1COM2Y1Y0Y2Y3Y4Y5Y6Y7～220V～220VSB1KM1SB2SB3SB4SB5SB6KM2KM3a ）控制流程图b ）PLC 接线及电气控制原理图图3-1 电动机控制流程图、PLC 接线图及电气控制原理图使用基本指令编制的PLC 梯形图程序如图3-2图3-2 三台电动机顺序控制梯形图从图3-3中可以看出，为了达到本次的控制要求，图中又增加了三只辅助继电器，其功能读者可自行分析。
用梯形图或指令表方式编程固然广为电气技术人员接受，但对于一个复杂的控制系统，尤其是顺序控制程序，由于内部的联锁、互动关系极其复杂，其梯形图往往长达数百行，通常要由熟练的电气工程师才能编制出这样的程序。
另外，如果在梯形图上不加上注释，则这种梯形图的可读性也会大大降低。
3.1.2 状态转移图基于经验法和基本指令编写复杂程序的缺点，人们一直寻求一种易于构思、易于理解的图形程序设计工具。
第4章 步进指令各大公司生产的PLC 都开发有步进指令，主要是用来完成顺序控制，三菱FX 系列的PLC 有两条步进指令，STL （步进开始）和RET （步进结束）。
4.1 状态转移（SFC ）图在顺序控制中，我们把每一个工序叫做一个状态，当一道工序完成做下一道工序，可以表达成从一个状态转移到另一个状态。
如有四个广告灯，每个灯亮1秒，循环进行。
则状态转移图如图4-1所示。
每个灯亮表示一个状态，用一个状态器S ，相应的负载和定时器连在状态器上，相邻两个状态器之间有一条短线，表示转移条件。
当转移条件满足时，则会从上一个状态转移到下一个状态，而上一个状态自动复位，如要使输出负载能保持，则应用SET 来驱动负载。
每一个状态转移图应有一个初始状态器（S0～S9）在最前面。
初始状态器要通过外部条件或其他状态器来驱动，如图中是通过M8002驱动。
而对于一般的状态器一定要通过来自其他状态的STL 指令驱动，不能从状态以外驱动。
下面通过一个具体例子来说明状态转移图的画法。
例4-1 有一送料小车，初始位置在A 点，按下启动按钮，在A 点装料，装料时间5s,装完料后驶向B 点卸料，卸料时间是7s ，卸完后又返回A 点装料，装完后驶向C 点卸料，按如此规律分别给B 、C 两点送料，循环进行。
当按下停止按钮时，一定要送完一个周期后停在A 点。
写出状态转移图。
分析：从状态转移图中可以看出以下几点: (1) 同一个负载可以在不同的状态器中多次输出。
(2) 按下起动按钮X4，M0接通，状态可以向下转移，按下停止按钮，M0断开，当状态转移到S0时，由于M0是断开的，不能往下转移，所以小车停在原点位置。
(3) 要在步进控制程序前添加一段梯形图（见图4-3b ）（b ） 梯形图（a ） 状态转移图图4-3 控制送料小车状态转移图M0 启动辅助继电器X1 原点条件M8002T3X1S23S22X3S23T2S21S24X1X2T1S22S21T0S20S0打开卸料阀小车左行Y4A点Y2T3C点K70小车左行Y4小车右行打开装料阀原点指示Y1Y3T2K50Y0A点打开卸料阀小车右行B点Y2T1K70Y3打开装料阀Y1T0 K504.2 步进指令4.2.1步进指令步进指令有两条：STL 和RET 。
