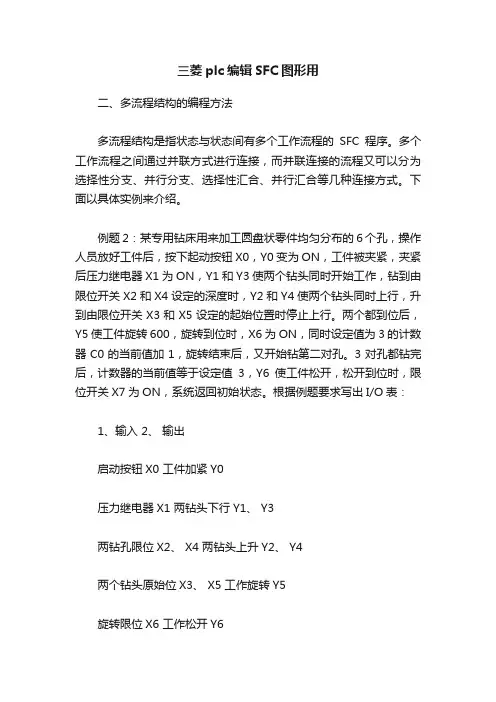

三菱plc编辑SFC图形用二、多流程结构的编程方法多流程结构是指状态与状态间有多个工作流程的SFC程序。

多个工作流程之间通过并联方式进行连接，而并联连接的流程又可以分为选择性分支、并行分支、选择性汇合、并行汇合等几种连接方式。

下面以具体实例来介绍。

例题2：某专用钻床用来加工圆盘状零件均匀分布的6个孔，操作人员放好工件后，按下起动按钮X0，Y0变为ON，工件被夹紧，夹紧后压力继电器X1为ON，Y1和Y3使两个钻头同时开始工作，钻到由限位开关X2和X4设定的深度时，Y2和Y4使两个钻头同时上行，升到由限位开关X3和X5设定的起始位置时停止上行。

两个都到位后，Y5使工件旋转600，旋转到位时，X6为ON，同时设定值为3的计数器C0的当前值加1，旋转结束后，又开始钻第二对孔。

3对孔都钻完后，计数器的当前值等于设定值3，Y6使工件松开，松开到位时，限位开关X7为ON，系统返回初始状态。

根据例题要求写出I/O表：1、输入2、输出启动按钮X0 工件加紧Y0压力继电器X1 两钻头下行Y1、 Y3两钻孔限位X2、 X4 两钻头上升Y2、 Y4两个钻头原始位X3、 X5 工作旋转Y5旋转限位X6 工作松开Y6工作松开限位X7功能示意图：应用三菱GX Developer编程软件编写SFC顺序功能图的方法在这里输入标题 - 网中人 - 回归本真分析：由题目要求我们可在练习纸上编辑出顺序控制功能图（如图2－1）所示。

打开GX developer软件，设置方法同第一部分的单序列结构，在此不赘述。

本例中还是利用M8002作为启动脉冲，在程序的第一块输入梯形图，请参照单序列SFC程序输入方法。

本例中我们要求初始状态时要做工作，复位C0计数器，因此对初始状态我们做些处理，把光标移到初始状态符号处，在右边窗口中输入梯形图（如图2－2），接下来的状态转移程序输入与第一部分相同。

程序运行到X1为ON时（压力继电器敞开触点闭合）要求两个钻头同时开始工作，程序开始分支（如图2－2）。

应用三菱GX Developer编程软件编写SFC顺序功能图的方法顺序功能图（Sequeential Function Chart）是一种新颖、按工艺流程图进行编程的图形化编程语言，也是一种符合国际电工委员会（IEC）标准，被首选推荐用于可编程控制器的通用编程语言，在PLC应用领域中应用广泛及推广。

采用SFC进行PLC应用编程的优点是：1、在程序中可以直观地看到设备的动作顺序。

SFC程序是按照设备（或工艺）的动作顺序而编写，所以程序的规律性较强，容易读懂，具有一定的可视性。

2、在设备发生故障时能很容易的找出故障所在位置。

3、不需要复杂的互锁电路，更容易设计和维护系统。

根据国际电工委员会（IEC）标准，SFC的标准结构是：步+该步工序中的动作或命令＋有向连接＋转换和转换条件＝SFC，参见图1：图1SFC程序的运行规则是：从初始步开始执行，当每步的转换条件成立，就由当前步转为执行下一步，在遇到END时结束所有步的运行。

现在大多PLC制造公司，都为自己的工控产品提供了相关的编程软件，以便利用计算机实现在线编程。

三菱公司提供的编程软件GX Developer中，就提供了SFC编程方法，但由于相关书籍和学习资料跟不上，致使很多初学者不知道如果用该软件来进行SFC编程，这给广大初学者学习PLC应用编程带来了不便。

这里，我根据自己学习和掌握的知识，依据三菱公司提供的编程手册，讲解如何利用GX Developer软件来进行SFC的编程，为初学者掌握SFC编程方法，提供一个入门的机会。

一、单流程结构编程方法单流程结构是顺序控制中最常见的一种流程结构，其结构特点是程序顺着工序步，步步为序的向后执行，中间没有任何的分支。

掌握了单流程SFC编程方法，也就是迈进了SFC大门。

这里，我们以“双灯自动闪烁信号生成”为例，讲解SFC编程的入门。

例题1：双灯自动闪烁信号生成。

要求：在PLC上电后，其输出Y0和Y1各以一秒钟的时间间隔，周期交替闪烁。

PLC顺控指令SFC的编程方法顺序功能图（Sequeential Function Chart）是一种新颖的、按照工艺流程图进行编程的图形编程语言。

这是一种IEC标准推荐的首选编程语言，近年来在PLC编程中已经得到了普及和推广，SFC编程的优点：1、在程序中可以很直观地看到设备的动作顺序。

比较容易读懂程序，因为程序按照设备的动作顺序进行编写，规律性较强。

2、在设备故障时能够很容易的查找出故障所处在的位置。

3、不需要复杂的互锁电路，更容易设计和维护系统。

SFC的结构：步＋转换条件＋有向连接+机器工序的各个运行动作＝SFC。

SFC程序的运行从初始步开始，每次转换条件成立时执行下一步、在遇到END步时结束向下运行。

第一章单流程结构的编程方法本教程主要介绍在三菱PLC编程软件GX Developer中怎编制SFC顺序功能图。

下面以例题1介绍SFC程序的编制法。

例题1：自动闪烁信号生成，PLC上电后Y0、Y1以一秒钟为周期交替闪烁。

本例的梯形图和指令表（如图1－1）。

(A) (B)(C)图1－1 闪烁信号（A梯形图B指令表 C SFC程序）下面我们开始对图1－1(c)所示的SFC程序进行一下总体认识一个完整的SFC程序包括初始状态、方向线、转移条件和转移方向组成（如图1－1（c））。

在SFC程序中初始状态必须是有效的，所以要有启动初始状态的条件，本例中梯形图的第一行表示启动初始步，在SFC 程序中启动初始步要用梯形图，现在开始具体的程序输入。

启动GX Develop编程软件，单击“工程”菜单，点击创建新工程菜单项或点击新建工程按钮（如图1－2）。

图1－2 GX Develop编程软件窗口弹出创建新工程对话框（如图1－3）。

我们主要是讲述三菱系列PLC，所以在PLC系列下拉列表框中选择FXCPU，PLC类型下拉列表框中选择FX2N（C），在程序类型项中选择SFC，在工程设置项中设置好工程名和保存路径之后点击确定按钮。

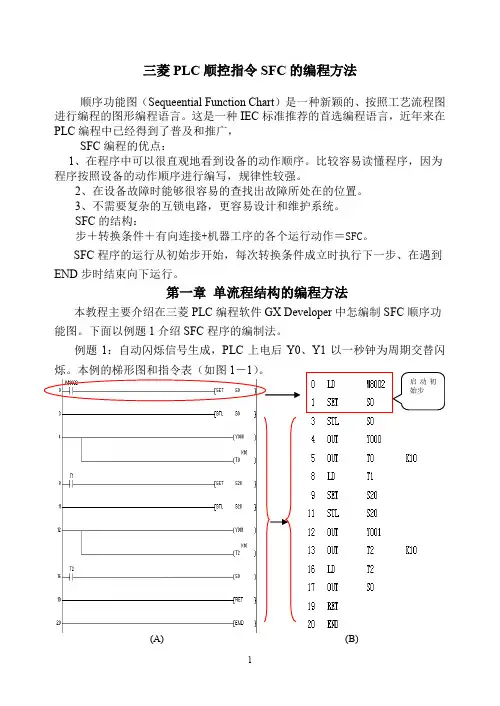

三菱PLC顺控指令SFC的编程方法
顺序功能图（Sequeential Function Chart）是一种新颖的、按照工艺流程图进行编程的图形编程语言。

这是一种IEC标准推荐的首选编程语言，近年来在PLC编程中已经得到了普及和推广，
SFC编程的优点：
1、在程序中可以很直观地看到设备的动作顺序。

比较容易读懂程序，因为程序按照设备的动作顺序进行编写，规律性较强。

2、在设备故障时能够很容易的查找出故障所处在的位置。

3、不需要复杂的互锁电路，更容易设计和维护系统。

SFC的结构：
步＋转换条件＋有向连接+机器工序的各个运行动作＝SFC。

SFC程序的运行从初始步开始，每次转换条件成立时执行下一步、在遇到END步时结束向下运行。

第一章单流程结构的编程方法
本教程主要介绍在三菱PLC编程软件GX Developer中怎编制SFC顺序功能图。

下面以例题1介绍SFC程序的编制法。

例题1：自动闪烁信号生成，PLC上电后Y0、Y1以一秒钟为周期交替闪烁。

本例的梯形图和指令表（如图1－1）。

(A) (B)
1。

三菱FX系列PLC基本指令.步进梯形图指令FX 系列PLC 有基本顺控指令20 或27 条、步进梯形图指令2 条、应用（功能）指令100 多条（不同系列有所不同）。

以FX2N 为例，介绍其基本顺控指令和步进指令及其应用。

FX1N，FX2N，FX2NC 共有27 条基本顺控指令，2条步进梯形图指令。

三菱FX系列PLC基本指令一览表FX系列PLC —取指令与输出指令（LD/LDI/LDP/LDF/OUT）（ 1 ）LD （取指令）一个常开触点与左母线连接的指令，每一个以常开触点开始的逻辑行都用此指令。

（ 2 ）LDI （取反指令）一个常闭触点与左母线连接指令，每一个以常闭触点开始的逻辑行都用此指令。

（ 3 ）LDP （取上升沿指令）与左母线连接的常开触点的上升沿检测指令，仅在指定位元件的上升沿（由OFF → ON ）时接通一个扫描周期。

（ 4 ）LDF （取下降沿指令）与左母线连接的常闭触点的下降沿检测指令。

（ 5 ）OUT （输出指令）对线圈进行驱动的指令，也称为输出指令。

取指令与输出指令的使用如图 1 所示。

图 1 取指令与输出指令的使用取指令与输出指令的使用说明：1 ）LD 、LDI 指令既可用于输入左母线相连的触点，也可与ANB 、ORB 指令配合实现块逻辑运算；2 ）LDP 、LDF 指令仅在对应元件有效时维持一个扫描周期的接通。

图3-15 中，当M1 有一个下降沿时，则Y3 只有一个扫描周期为ON 。

3 ）LD 、LDI 、LDP 、LDF 指令的目标元件为X 、Y 、M 、T 、C 、S ；4 ）OUT 指令可以连续使用若干次（相当于线圈并联），对于定时器和计数器，在OUT 指令之后应设置常数K 或数据寄存器。

5 ）OUT 指令目标元件为Y 、M 、T 、C 和S ，但不能用于X 。

FX系列PLC —触点串联指令（AND/ANI/ANDP/ANDF）（ 1 ）AND （与指令）一个常开触点串联连接指令，完成逻辑“与”运算。

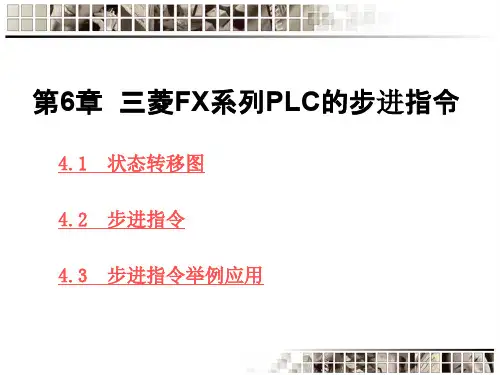

第4章 步进指令各大公司生产的PLC 都开发有步进指令，主要是用来完成顺序控制，三菱FX 系列的PLC 有两条步进指令，STL （步进开始）和RET （步进结束）。

4.1 状态转移（SFC ）图在顺序控制中，我们把每一个工序叫做一个状态，当一道工序完成做下一道工序，可以表达成从一个状态转移到另一个状态。

如有四个广告灯，每个灯亮1秒，循环进行。

则状态转移图如图4-1所示。

每个灯亮表示一个状态，用一个状态器S ，相应的负载和定时器连在状态器上，相邻两个状态器之间有一条短线，表示转移条件。

当转移条件满足时，则会从上一个状态转移到下一个状态，而上一个状态自动复位，如要使输出负载能保持，则应用SET 来驱动负载。

每一个状态转移图应有一个初始状态器（S0～S9）在最前面。

初始状态器要通过外部条件或其他状态器来驱动，如图中是通过M8002驱动。

而对于一般的状态器一定要通过来自其他状态的STL 指令驱动，不能从状态以外驱动。

下面通过一个具体例子来说明状态转移图的画法。

例4-1 有一送料小车，初始位置在A 点，按下启动按钮，在A 点装料，装料时间5s,装完料后驶向B 点卸料，卸料时间是7s ，卸完后又返回A 点装料，装完后驶向C 点卸料，按如此规律分别给B 、C 两点送料，循环进行。

当按下停止按钮时，一定要送完一个周期后停在A 点。

写出状态转移图。

分析：从状态转移图中可以看出以下几点: (1) 同一个负载可以在不同的状态器中多次输出。

(2) 按下起动按钮X4，M0接通，状态可以向下转移，按下停止按钮，M0断开，当状态转移到S0时，由于M0是断开的，不能往下转移，所以小车停在原点位置。

(3) 要在步进控制程序前添加一段梯形图（见图4-3b ）（b ） 梯形图（a ） 状态转移图图4-3 控制送料小车状态转移图M0 启动辅助继电器X1 原点条件M8002T3X1S23S22X3S23T2S21S24X1X2T1S22S21T0S20S0打开卸料阀小车左行Y4A点Y2T3C点K70小车左行Y4小车右行打开装料阀原点指示Y1Y3T2K50Y0A点打开卸料阀小车右行B点Y2T1K70Y3打开装料阀Y1T0 K504.2 步进指令4.2.1步进指令步进指令有两条：STL 和RET 。
