V型槽皮带轮设计
摘要：数控技术是利用数字化的信息对机床运动及加工过程进行控制的一种方法。它是集传统的机械制造技术、计算机技术、现代控制技术、传感检测技术、网络通信技术和光电机技术等于一体的现代制造业的基础技术，具有高精度、高效率柔性自动化等特点，对制造业实现柔性自动化、集成化和智能化起着举足轻重的作用。用数控技术实施加工控制的机床，或者说装备了数控系统的机床成为数控（CN）机床。数控系统包括：数控装置、可编程控制器、主轴驱动器及进给装置等部分。
MasterCAM是一套以图形驱动的软件，应用广泛，操作方便，而且它能同时提供适合目前国际上通用的各种数控系统的后置处理程序文件，以便将刀具路劲文件（NCI）转换成相应的CNC控制器上所使用数控加工程序（NC）代码。如FANUC、MELADS、AGIE、HITACHI等数控系统。
本论文主要介绍了MasterCAM一些绘制图形基本功能的使用，运用MasterCAM编制数控程序，还介绍了MasterCAM的一些功能和特点及应用。MasterCAM是款强大的CAD∕CAM软件，是集设计与制造于一体。编制数控程序在数控仿真软件里面进行模拟加工，完善加工工艺，刀具路劲，完成皮带轮零件的数控加工工艺与编程设计
关键词：数控技术；MasterCAM；CAD∕CAM
目录
第一章概述............................................... I 1.1 数控技术简介. (1)
1.1.1 数控技术是制造业的重要基础 (1)
1.1.2 数控技术的发展趋势 (1)
1.1.3 中国数控的出路 (2)
1.2 MasterCAM介绍 (3)
1.3 MasterCAM的主要功能 (4)
1.3.1 三维设计系统 (4)
1.3.2 铣床2D加工系统 (5)
1.3.3 铣床2.5D加工系统 (4)
1.3.4 铣床3D加工系统 (5)
1.3.5 车铣复合系统 (5)
1.3.6 线切割、激光加工系统 (5)
第二章绘制零件图 (6)
2.1 零件图 (6)
2.2 利用CAXA绘制零件图 (6)
2.3 利用UG NX7.0绘制三维图 (11)
第三章工艺分析 (15)
3.1 数控车削加工工艺基础 (15)
3.1.1 加工顺序的安排原则 (15)
3.1.2 刀具参数选项卡 (15)
3.2 零件的几何特征、作用及工艺分析 (16)
3.3 加工工序 (17)
3.4 各工序刀具及切削参数选择 (30)
3.5 专用夹具设计 (37)
第四章刀具路径创建 (40)
4.1 车削端面加工 (40)
4.1.1 车削端面参数 (40)
4.1.2 车削端面刀具路径 (42)
4.2 钻孔加工 (43)
4.2.1 钻孔参数 (43)
4.2.2 钻孔刀具路径 (44)
4.3 外形车削 (45)
4.3.1 加工φ78外形参数 (45)
4.3.2 加工φ78外形路径 (45)
4.3.3 加工V型槽参数 (46)
4.3.4 加工V型槽路径 (47)
4.4 插键槽加工 (48)
4.4.1 粗加工键槽 (48)
4.4.2 精加工键槽 (48)
第五章验证与生成程序 (49)
5.1 实体验证 (49)
5.2 程序的自动生成 (49)
5.3 人工编程 (50)
结论 (55)
附录 (56)
参考文献 (63)
致谢 (64)
第一章概述
1.1 数控技术简介
1.1.1 数控技术是制造业的重要基础飞
装备工业的技术水平和现代化程度决定着整个国家经济的水平和现代化程度，数控技术及装备是发展新兴高新技术产业和间断工业的使能技术和最基本的装备。马克思曾经说过“各种经济时代的区别，不在于市场什么。而在于这样生产，用什么劳动资料生产”。制造技术和装备就是人类生产活动的最基本的生产资料，而数控技术又是当今先进制造技术和装备最核心的技术。因此，专家们预言：机械制造的竞争，其实质是数控技术的竞争。
数控技术是用数字信息对机械运动和工作过程进行控制的技术；是制造业实现自动化、柔性话、集成化生产的基础；是提高产品质量、提高劳动生产率必不可少的物资手段；是国防现代化的重要战略物资；是关系到国家战略地位和体现国家综合国力水平的重要基础性产业。当今世界各国制造业广泛采用数控技术，以提高制造能力和水平，提高对动态多变市场的适应能力和竞争能力。大力发展以数控技术为核心的先进制造技术已成为世界各发达国家加速经济发展、提高综合国力和国家地位的重要途径。此外世界上各工业发达国家还将数控技术及数控装备列为国家的战略物资，不仅采取重大措施来发展自己的数控技术及其产业，而且在“高精尖”数控关键技术和装备方面对我国实行封锁和限制政策。
根据国家经济发展和国家重点建设工程的具体需求，设计制造“高、精、尖”重大数控装备，打破国外封锁，掌握数控装备关键技术，创出中国数控机床品牌，提高市场占有率是全面提升我国基础制造装备的核心竞争力的关键所在。
1.1.2 数控技术的发展趋势
早期的数控系统采用穿孔纸带传送加工程序，由专用数控装置读入加工代码、进行识别、储存和计算，输出相应的指令脉冲以驱动伺服系统。70年代中期小型计算机出现
由于其较低的价格，高超的数据处理和输入输出功能，使它迅速应用到数控机床的控制系统中，出现所谓计算机数控（CNC）和直接数控（DNC）系统。九十年代以来，计算机技术的发展日新月异，通用计算机从8位机，已发展到奔腾时代。其速度和功能已比当年的8位机快了几百倍。使得在通用微机上以软件方式可以实现各种数控功能，数控技术发生了深刻变化。PC机上的丰富软件资源、友好的人机界面，是其他数控系统所无法比拟的。基于微机的开放式数控系统已成为世界数控技术的发展潮流，以PC机为平台的数控技术的应用范围迅速扩大。
随着科学技术的不断发展，数控技术的发展越来越快，数控机床朝着高新能、高精度、高速度、高柔性化和模块化方向发展。但最重要的发展趋势就是采用“PC+运动控制器”的开放式数控系统，它不仅具有信息处理能力强、开放程度高、运动轨迹控制精确、通用性好等特点，而且还从很大程度上提高了现有加工制造的精度、柔性和应付市场需求的能力。美国将其称为新一代的工业控制器，日本称其将带来第三次工业革命。
1.1.3 中国数控的出路
纵观目前我国的数控市场，我国数控产品在性能、外观、可靠性方面与国外产品有一定差距，特别是国外企业有雄厚的资金，加上外国企业为占领中国市场，对我国能够生产的数控系统压价销售，而对我国未能生产的数控系统，不仅高价而且附加许多限制。在国外数控企业采用技术封锁和低价倾销的双重策略下，中国数控产业经历里坎坷的历程，我国曾花巨资引进西门子和FANUC的技术，并希望在此基础上吸收消化，开发我国自己的数控技术。如北京密云所引进了FANUC的数控系统，可是，FANUC卖给我们的都是即将过时的落后技术。我国引进后，尚未来得及吸收消化和批量生产，FANUC 即宣布停止生产该系统的生产，并将性能价格比更好、质量更高、体积更小的数控系统推向中国市场。这种总是跟在别人后面走的做法，必然受人约制，永远落在后面。中国数控出路何在？
随着计算机技术日新月异的发展，基于微机的开放式数控是数控技术发展的必然趋势。在传统数控技术方面,我国处于相对落后的状态，开放式数控为我国数控产业的发展提供良好的契机，加强和重点扶持开放性数控技术的研究和应用，我国的数控产业才有发展壮大可能，才有可能在未来的市场竞争中立于不败之地。
福州大学机械工程及自动化学院坚持以加速用信息化带动工业化，促进制造业结构
调整和优化升级，建设四川高水平的先进准备为宗旨，围绕制造业企业信息化、制造数字化、控制智能化和装备现代化的发展趋势及需求，大力加强开放式数控技术的研发和开发力争为我省适应经济全球化与信息化的挑战提供先进制造技术和装备。
1.2 MasterCAM介绍
MasterCAM软件是美国CNC Software，INC所研制开发的CAD/CAM系统，是最经济有效的全方位的软件系统。包括美国在内的各工业大国皆一致采用本系统，作为设计、加工制造的标准。MasterCAM为全球PC级CAM，全球销售量第一名，是工业界及学校广泛采用的CAD/CAM系统，以美国和加拿大教育单位来说，共计有2500多所高中、专科大学院校使用此来作为机械制造及NC程序制作，在中国大陆及台湾，其业界及教育单位亦有领先地位。它有一下特点：
1、MasterCAM除了可产生NC程序外，本身也具有CAD功能（2D、3D/图形设计、尺寸标注、动态旋转、图形阴影处理等功能）可直接在系统上制图并转换成NC加工程序，也可将用其他绘图软件绘好的图形，经由一些标准的或特定的转换文件如DXF文件（Drawing Exchange File）、CADL文件（CADkey Advanced Design Language）及IGES 文件（Initial Graphic Exchange Specification）等转换到MasterCAM中，再生成数控加工程序。
2、MasterCAM是一套以图形驱动的软件，应用广泛，操作方便，而且它能同时提供适合目前国际上通用的各种数控系统的后置处理程序文件，以便将刀具路径文件（NCI）转换成相应的CNC控制器上所使用的数控加工程序（NC）代码。如FANUC、MELADS、AGIE、HITACHI等数控系统。
3、MasterCAM能预先依据使用者定义的刀具、进给量、转速等，模拟刀具路径和计算加工时间，也可以从NC加工程序（NC）代码转换成刀具路径图。
4、MasterCAM系统设有刀具库及材料库，能根据被加工工件材料及刀具规划尺寸自动确定进给率、转速等加工参数。
5、提供RS-232C接口通讯功能及DNC功能。
1.3 MasterCAM的主要功能
1.3.1 三维设计系统
完整的曲线功能：可设计、编辑复杂的二维、三维空间曲线。还能生成方程曲线。尺寸标注、注释等也很方便。强大的曲面功能：采用NURBS、PARAMETRICS等数学模型，有十多种生成曲面方法。还具有曲面修剪、曲面间等（变）半径倒圆角、导角、曲面偏置、延伸的编辑功能。崭新的实体功能：以PARASOLID为核心，倒圆角、抽壳、布尔运算、延伸、修剪等功能都很强。可靠的数据交换功能，可转换的格式包括：IGES SAT（ACIS SOLIDS）、DXF、CADL、VDA、STL、DWG、ASCII。并可读取Parasolid、HPGL、CATIA 、PRO/E、STEP等格式的数据文件。
1.3.2 铣床2D加工系统
完整三维设计系统。
外形铣削：外形可以是空间的任意曲线。
型腔加工：加工方式多达8种以上。提供清角及残料加工功能。可斜线及螺旋式入刀、退刀。容许斜壁机不同高度、斜度的岛屿，可面铣岛屿。
实体加工：在实体上自动确定加工外形参数。
钻孔、镗孔、螺纹加工。
可定义刀具库、材料库等。
对刀具路径作图形编辑，可对NC、NCI作修改、平移、旋转、放大、缩小等编辑。可做身体切削模拟，支持4轴加工。
可用各种CNC控制器，DNC传输。
1.3.3 铣床
2.5D加工系统
完整三维绘图系统。
完整的铣床2D加工系统。
刀具路径可投影至斜面、圆锥面、球面及圆筒面。单一曲面的粗、精加工。
直面曲面、扫描曲面、旋转面加工方法。具有程序过滤（Filter）功能。
1.3.4 铣床3D加工系统
完整三维设计系统。
完整的铣床2D、2.5D加工系统。
多重曲面的粗加工及精加工。等高线加工。
环绕等距加工。平行时加工。
放射状加工。插拉刀方式加工。
投影加工。沿面加工。
1.3.5 车铣复合系统
完整三维设计系统。精车、粗车、螺纹加工。
径向切槽加工。钻孔、镗孔。
C轴加工。可产生切削循环指令。
可自定义刀具库及材料库。自动计算刀具补正、过切侦测。
1.3.6 线切割、激光加工系统
完整三维绘图系统。2—4轴上下异性加工。
自动、半自动图形对应能力。自动清角功能。
无屑加工。支持各种CNC控制器。
第二章绘制零件图2.1 零件图
本次毕业设计是根据下图进行绘制：
图2-1 零件图
2.2 利用CAXA绘制零件图
打开文件菜单中的新文件命令
图2-2 操作图1
选择EB图形文件→机械常用竖A4
图2-3 操作图2 得到一张空白的A4标准图
图2-4 操作图3
点击文字参数
图2-5 操作图4 选择参数
图2-6 操作图5
得到图纸的需要的字体
图2-7 操作图6 通过左边工具栏在图纸上作图，
图2-8 操作图7
通过上端工具栏标注各种数据
图2-9 操作图9 最终得到完整的零件图
图2-10 操作图10
2.3利用UG NX7.0绘制三维图
点击新建，选择模型，创建：
图2-11 操作图11 点击绘制草图（同时选择基准面）
图2-12 操作图12
完成草图后点击回转得到图形
图2-13 操作图13打孔通孔Ф24
图2-14 操作图14
毕业论文（设计）打沉头孔Ф32 深2.5
图2-15 操作图15
利用腔体功能开出键槽
图2-16 操作图16
按要求倒出斜角
图2-17 操作图17最终完成三维图
图2-18 操作图18
第三章工艺分析
3.1 数控铣削加工工艺基础
3.1.1 加工顺序的安排原则
1.基准先行
工件上的工艺基准面，一般在工艺过程一开始就粗、精加工。然后以加工出的基准定位，在进行工件的加工。
2.先粗后精
车削加工按照粗车—精车的顺序进行，最终达到图样要求。粗加工应以最高的效率切除表面的大部分余量，为半精加工提供定位基准和均匀适当的加工余量。半精加工为主要表面精加工做好准备，即打到一定的精度、表面粗糙度值和加工余量。精加工后，应使各表面达到图样规定的要求。
3.先面后孔
平面加工简单方便，根据工件定位的基本原理，平面轮廓大而平整，所以以平面定位比较稳定可靠。以加工好的平面为基准加工孔，这样不仅可以保证孔的加工余量较为均匀，而且为孔的加工提供稳定可靠的精基准；另一方面，先加工平面，切出了工件表面的凹凸不平及夹砂等缺陷，可减少因毛胚凹凸不平而使钻孔时钻头引偏和防止扩、铰孔时刀具崩刀；同时，加工中便于对刀和调整。
4、先主后次
主要表现先安排加工，一些次要表面因加工面小，和主轴表面有相对位置要求，可穿插在主要表面加工工序之间进行，但要安排在主要表面最后精加工之前，以免影响主要表面的加工质量。
3.1.2 刀具参数选项卡
在该选项卡选取一把刀，设置进给率、主轴速度和其他一般刀具路径参数，该选项卡在大多数铣削和刨削刀具路径是相同的。
1.刀具显示窗。显示一把现在加工群组使用的刀具，当刀具显示窗有各种操作的刀
具，单击某刀具，就是当前操作用的刀具，在邮件菜单列表中单击新建刀具，可从刀库中增加刀具。
2.进给率。设置进给率（英寸/每分钟或毫米/每分钟），是指刀具在工件上移动的速度，二维加工（除钻削），进给率是在X和Y方向移动（平行于刀具平面），当刀具接触工件材料后，使用G1、G2码命令的进给率移动。
3.刀具号码。在NC加工程序中程序中显示刀号，刀具路径管理器在刀具图像后显示刀号，Mastercan用2作为刀具的起始号，在刀具号码文本框自动输入刀号。
4.主轴转速。确定主轴每分钟的旋转速度，Mastercam根据加工群组属性计算一个缺省值，但是不要该值，按经验输入一个值。
5.刀长补正。刀号位置可使用后处理器，在控制器中去选取长度补正寄存器。控制定义如何使Mastercam计算缺省选项在此显示，输入一个不同值去代替。
6.刀径补正。在刀号位置可使用后处理器，在控制器中去选取直径补正寄存器。。控制定义如何使Mastercam计算缺省选项在此显示，输入一个不同值去代替。
3.2 零件的几何特征、作用及工艺分析
本次论文零件由平面、轮廓、槽、孔组成，其几何形状为三维图形，零件外轮廓粗略为圆柱型。零件未标注处表面粗糙度为6.3，采取粗-精加工锐边需倒钝，未注倒角为1×45°，孔内表面粗糙度为1.6，两端面表面粗糙度为3.2，键槽表面粗糙度为3.2.
皮带轮是回转类零件，主要用于和别的零件进行装配。所以皮带轮要有一
定的配合精度以及表面接触强度，还有要有足够的刚度和耐磨性，以满足使用要
求。
该零件是轴类零件，形状不太复杂，尺寸精度要求比较高。零件的主要技术
要求分析如下：
(1)Φ78 的外圆和Φ24 的内孔,都有很高的尺寸精度要求,主要是为了和其装配件很好的装配。
(2)在Φ24 的内孔插键槽有一定的对称度要求。
(3)在Φ78 的外圆上车V 形带,要注意他们的相互位置。
目录 1 驱动方案论证 (3) 几种典型驱动方案的简介与对比 (3) 曲柄连杆机构 (4) 摆环机构 (4) 摆杆机构 (4) 双配重轮机构 (4) 驱动方案总体确定 (4) 方案的结构和原理简介 (4) 驱动部件 (5) 驱动部件 (5) 2 传动机构设计 (5) 功率消耗 (5) 拖拉机型号 (6) 拖拉机转速 (6) 皮带选型 (6) 传动比确定 (6) 3 传动方案的计算 (6) 各轴的转速 (6) 各轴输入功率 (7) 各轴转矩 (7)
V带及带轮计算 (7) V带安装 (9) 4 轴的设计及其计算 (9) 轴的最小直径计算 (9) 各轴直径的选取 (10) 轴一的校核 (10) 5 曲柄的设计及计算 (12) 曲柄的直径计算 (12) 曲柄的力平衡 (12) 6 机架主要尺寸设定 (14) 机架的设计 (14) 挂刀架的设计 (15) 倾斜提升机构设计 (16) 7. 结论 (16) 参考文献 (17) [8]Karinakar,S;Basak, MeehaniZation Seenario in Darjeeling Distriet of wes 谢辞 (17) 小型自走悬挂式往复割草机的设计 摘要：大力发展畜牧机械化是我国现代畜牧业发展的必要条件，只有实现机械化，才能真正提高畜牧业的水平，畜牧业的产出增加，牧民的收入提高，生活水平才得以改善。在畜牧业中牧草的种植，收割，存储等技术都需要改进，农牧民急需适用性能可靠的，价格适中的机械设备，代替手工操作，提高效益，增加收入。 在牧草切割机技术方面，割草机的种类少，构造复杂，维修使用不方便，价格高，基于此本文进行了后悬挂往复式牧草收割机的设计及分析。其次经过讨论筛选确定了收割机的基本结构，后悬挂往复式

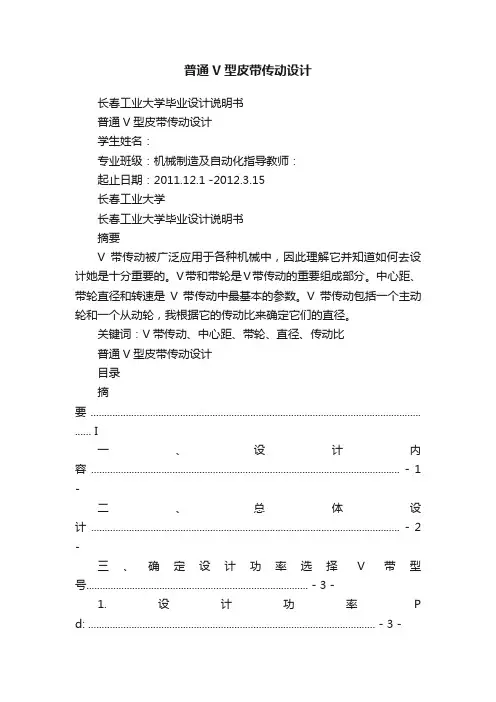

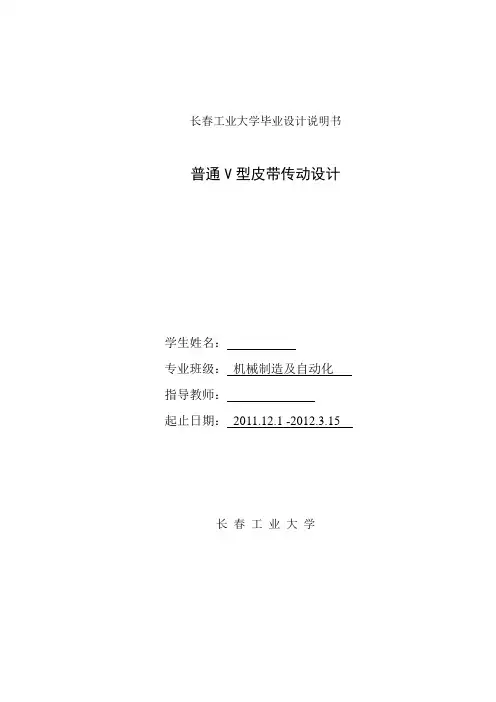

长春工业大学毕业设计说明书 普通V型皮带传动设计 学生姓名： 专业班级：机械制造及自动化指导教师： 起止日期：2011.12.1 -2012.3.15 长春工业大学
