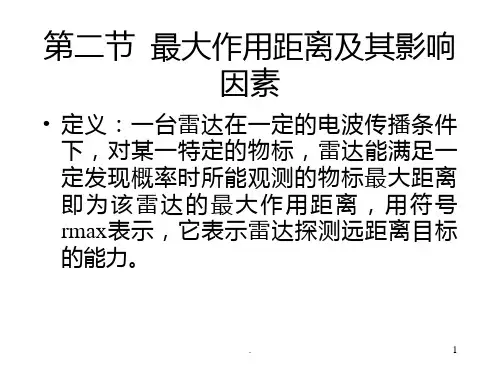

雷达 第二节 最大作用距离及其影响因素

雷达知识点总结1.雷达的工作原理1 雷达测距原理超高频无线电波在空间传播具有等速、直线传播的特性，并且遇到物标有良好的反射现象。

用发射机产生高频无线电脉冲波，用天线向外发射和接收无线电脉冲波，用显示器进行计时、计算、显示物标的距离，并用触发电路产生的触发脉冲使它们同步工作。

2 雷达测方位原理（1）利用超高频无线电波的空间直线传播；（2）雷达天线是一种定向型天线；（3）用方位扫描系统把天线的瞬时位置随时准确地送到显示器，使荧光屏上的扫描线和天线同步旋转，于是物标回波也就按它的实际方位显示在荧光屏上。

雷达基本组成（1）触发电路（Trigger Circuit）（2）作用：每隔一定的时间产生一个作用时间很短的尖脉冲（触发脉冲），分别送到发射机、接收机和显示器，使它们同步工作。

（3）（4）发射机（Transmitter）（5）作用：在触发脉冲的控制下产生一个具有一定宽度的大功率高频的脉冲信号（射频脉冲），经波导馈线送入天线向外发射。

参数：X波段：9300MHz—9500MHz （波长3cm）S波段：2900MHz—3100MHz （波长10cm）（6）天线（Scanner; Antenna）（7）作用：把发射机经波导馈线送来的射频脉冲的能量聚成细束朝一个方向发射出去，同时只接收从该方向的物标反射的回波，并再经波导馈线送入接收机。

参数：顺时针匀速旋转，转速：15—30r/min（8）（9）接收机（Receiver）作用：将天线接收到的超高频回波信号放大，变频（变成中频）后，再放大、检波，变成显示器可以显示的视频回波信号。

（5）收发开关（T-R Switch）作用：在发射时自动关闭接收机入口，让大功率射频脉冲只送到天线向外辐射而不进入接收机；在发射结束后，能自动接通接收机通路让微弱的回波信号顺利进入接收机，同时关闭发射机通路。

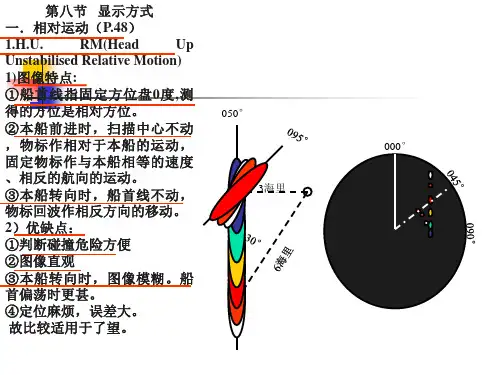

（6）显示器（Display）作用：传统的PPI显示器在触发脉冲的控制下产生一条径向的距离扫描线，用来计时、计算物标回波的距离，同时这条扫描线由方位扫描系统带动天线同步旋转。

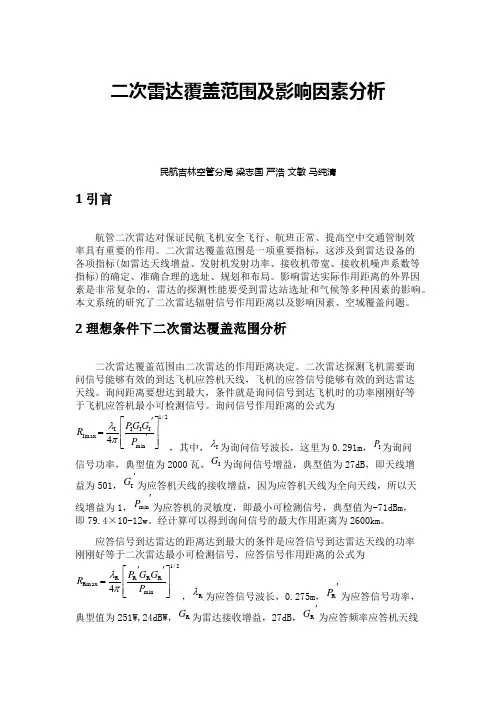

二次雷达覆盖范围及影响因素分析民航吉林空管分局 梁志国 严浩 文敏 马纯清1 引言航管二次雷达对保证民航飞机安全飞行、航班正常、提高空中交通管制效率具有重要的作用。

二次雷达覆盖范围是一项重要指标，这涉及到雷达设备的各项指标(如雷达天线增益、发射机发射功率、接收机带宽、接收机噪声系数等指标)的确定、准确合理的选址、规划和布局。

影响雷达实际作用距离的外界因素是非常复杂的，雷达的探测性能要受到雷达站选址和气候等多种因素的影响。

本文系统的研究了二次雷达辐射信号作用距离以及影响因素、空域覆盖问题。

2 理想条件下二次雷达覆盖范围分析二次雷达覆盖范围由二次雷达的作用距离决定。

二次雷达探测飞机需要询问信号能够有效的到达飞机应答机天线，飞机的应答信号能够有效的到达雷达天线。

询问距离要想达到最大，条件就是询问信号到达飞机时的功率刚刚好等于飞机应答机最小可检测信号。

询问信号作用距离的公式为2/1min I I I I Imax 4⎥⎥⎦⎤⎢⎢⎣⎡''=P G G P R πλ，其中，I λ为询问信号波长，这里为0.291m ，I P 为询问信号功率，典型值为2000瓦，I G 为询问信号增益，典型值为27dB ，即天线增益为501，'I G 为应答机天线的接收增益，因为应答机天线为全向天线，所以天线增益为1，'min P 为应答机的灵敏度，即最小可检测信号，典型值为-71dBm ，即79.4×10-12w 。

经计算可以得到询问信号的最大作用距离为2600km 。

应答信号到达雷达的距离达到最大的条件是应答信号到达雷达天线的功率刚刚好等于二次雷达最小可检测信号，应答信号作用距离的公式为2/1min R R R R Rmax 4⎥⎥⎦⎤⎢⎢⎣⎡''=P G G P R πλ，R λ为应答信号波长，0.275m ，'R P 为应答信号功率，典型值为251W,24dBW ，R G 为雷达接收增益，27dB ，'R G 为应答频率应答机天线增益，min P 为二次雷达最小可检测功率，典型值为-85dBm ，即3.16×10-12。

二次雷达覆盖范围及影响因素分析民航吉林空管分局 梁志国 严浩 文敏 马纯清1 引言航管二次雷达对保证民航飞机安全飞行、航班正常、提高空中交通管制效率具有重要的作用。

二次雷达覆盖范围是一项重要指标，这涉及到雷达设备的各项指标(如雷达天线增益、发射机发射功率、接收机带宽、接收机噪声系数等指标)的确定、准确合理的选址、规划和布局。

影响雷达实际作用距离的外界因素是非常复杂的，雷达的探测性能要受到雷达站选址和气候等多种因素的影响。

本文系统的研究了二次雷达辐射信号作用距离以及影响因素、空域覆盖问题。

2 理想条件下二次雷达覆盖范围分析二次雷达覆盖范围由二次雷达的作用距离决定。

二次雷达探测飞机需要询问信号能够有效的到达飞机应答机天线，飞机的应答信号能够有效的到达雷达天线。

询问距离要想达到最大，条件就是询问信号到达飞机时的功率刚刚好等于飞机应答机最小可检测信号。

询问信号作用距离的公式为2/1min I I I I Imax 4⎥⎥⎦⎤⎢⎢⎣⎡''=P G G P R πλ，其中，I λ为询问信号波长，这里为0.291m ，I P 为询问信号功率，典型值为2000瓦，I G 为询问信号增益，典型值为27dB ，即天线增益为501，'I G 为应答机天线的接收增益，因为应答机天线为全向天线，所以天线增益为1，'min P 为应答机的灵敏度，即最小可检测信号，典型值为-71dBm ，即79.4×10-12w 。

经计算可以得到询问信号的最大作用距离为2600km 。

应答信号到达雷达的距离达到最大的条件是应答信号到达雷达天线的功率刚刚好等于二次雷达最小可检测信号，应答信号作用距离的公式为2/1min R R R R Rmax 4⎥⎥⎦⎤⎢⎢⎣⎡''=P G G P R πλ，R λ为应答信号波长，0.275m ，'R P 为应答信号功率，典型值为251W,24dBW ，R G 为雷达接收增益，27dB ，'R G 为应答频率应答机天线增益，min P 为二次雷达最小可检测功率，典型值为-85dBm ，即3.16×10-12。

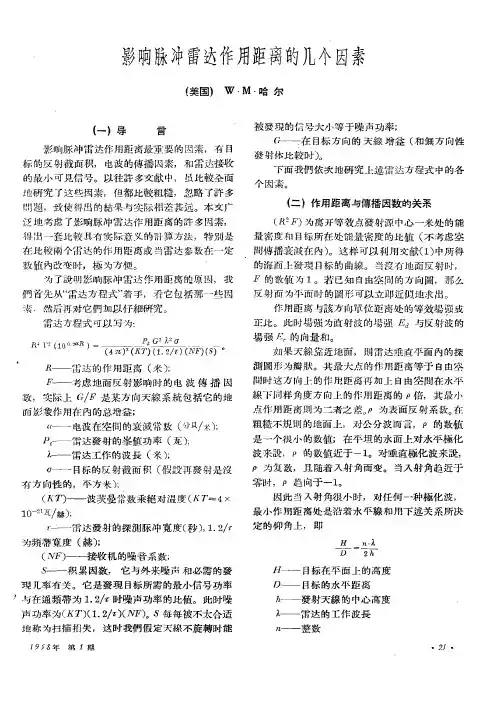

雷达最大作用距离公式
雷达最大作用距离公式是指在一定雷达功率和天线增益条件下，雷达能够探测到的最远距离。

其公式为：
Rmax = √(Pt * Gt * Gr * σ) / (4π * Pr * L) 其中，Rmax表示最大作用距离；Pt表示雷达发射功率；Gt表示雷达发射天线增益；Gr表示雷达接收天线增益；σ表示目标的雷达散射截面；Pr表示雷达接收功率；L表示信号路径损耗。

由此可见，雷达最大作用距离与雷达功率、天线增益、目标雷达散射截面等因素密切相关。

在实际应用中，需要根据具体情况确定这些参数，从而计算出雷达的最大作用距离。

- 1 -。
