高铁高压线束设计流程-概述说明以及解释1.引言1.1 概述概述高铁高压线束设计是指对高铁车辆的电气系统进行线束设计的过程。
高铁作为一种高速交通工具,其电气系统的可靠性和稳定性对于运行的安全性至关重要。
为了确保高铁车辆的正常运行,需要对高铁的高压线束进行科学合理的设计。
设计高铁高压线束需要综合考虑多个因素,包括电气系统的功能需求、高铁车体的结构特点、线束的材料和工艺等。
首先,设计人员需要根据高铁电气系统的功能要求,确定线束的布置位置、连接方式以及线束内部的分支结构。
其次,由于高铁车体具有狭小的空间和复杂的结构,线束的布置需要尽可能紧凑,并考虑到车体结构的特点来进行布置。
此外,线束的材料和工艺也需要选择合适的材料进行制造,并考虑到高铁运行过程中的震动、温度等环境因素。
高铁高压线束设计流程的核心要点包括设计方案的制定、线束布置的确定、连接方式的选择、线束材料的选取和工艺的优化等。
在设计方案的制定阶段,设计人员需要根据电气系统的功能需求和车体的结构特点,制定出合理的线束设计方案。
在线束布置确定阶段,设计人员需要根据车体结构和空间限制,确定线束的布置位置,以确保线束的紧凑性和方便性。
在连接方式选择阶段,设计人员需要根据不同的功能要求选择合适的连接方式,如插头连接、接线板连接等。
在线束材料的选取阶段,设计人员需要选择具有良好导电性和耐高压能力的材料,如高温耐压绝缘材料等。
最后,在工艺优化阶段,设计人员需要对线束的制造工艺进行优化,以提高线束的可靠性和稳定性。
综上所述,高铁高压线束设计流程涉及到多个环节和要点。
通过科学合理的设计流程,可以确保高铁电气系统的正常运行,提高高铁运行的安全性和可靠性。
在未来的研究中,可以进一步优化高铁高压线束设计流程,提高线束设计的效率和质量。
1.2文章结构文章结构部分的内容可以按照以下方式编写:1.2 文章结构本文按照如下结构进行叙述和分析:第一部分为引言部分。
在引言部分中,我们将对高铁高压线束设计流程进行概述,包括其重要性和应用领域。
汽车电气线束布线工艺流程汽车电气线束是汽车的重要组成部分,它连接了车辆中的所有电气设备,并将它们的信号、电源和地线统一管理,实现车辆的正常运行。
汽车电气线束布线工艺流程是制造汽车电气线束的重要环节之一,下面我将详细介绍汽车电气线束布线的工艺流程。
1. 设计线束布线方案在开始布线工艺流程之前,首先需要进行线束布线方案的设计。
布线方案是根据车辆的电气系统和设备布局确定的线束走向、长度、接口位置等。
2. 准备布线工具和材料开始布线工艺流程之前,需要准备相关的工具和材料。
主要包括电线、接线头、保护套管、束线带、剥线针、压线钳等。
3. 将线束走向绘制在车身图纸上为了更好地进行布线操作,可以将线束走向绘制在车身图纸上,以便进行实际的布线操作。
4. 剥离电线绝缘皮将电线头放进剥线针中,根据设计方案上的要求,使用剥线针将电线绝缘皮剥离,露出电线内部的金属导线。
5. 合并电线并插入接线头将多根电线合并成一束,并将电线插入接线头中。
接线头的选择应根据实际需要,确保电线与接线头的连接牢固可靠。
6. 确定布线路径根据设计方案,确定线束的布线路径,并使用束线带将电线束固定在车身上。
7. 进行线束的绝缘处理为了保护线束不受到外界环境的影响,需要对线束进行绝缘处理。
可以使用保护套管对线束进行覆盖,有效地防止线束受潮、受磨损等。
8. 进行布线的标识为了便于后续的维护和排查故障,需要对布线进行标识。
可以使用彩色绝缘胶带进行标识,标明每根线的用途和连接位置。
9. 进行线束的测试和调试布线完成后,需要进行线束的测试和调试,以确保线束的质量和连接的可靠性。
可以使用万用表等测试工具对线束进行测量和检查,发现问题及时解决。
10. 进行线束的接入车辆系统线束测试通过后,可以将线束接入车辆的电气系统。
注意接线的正确性和牢固性,确保线束与车辆的其它部件的连接正常。
11. 进行线束的整理最后一步是对线束进行整理,将杂乱的电线束整齐地布放在车身上,避免电线间的相互干扰,并保持线束的清洁和整洁。

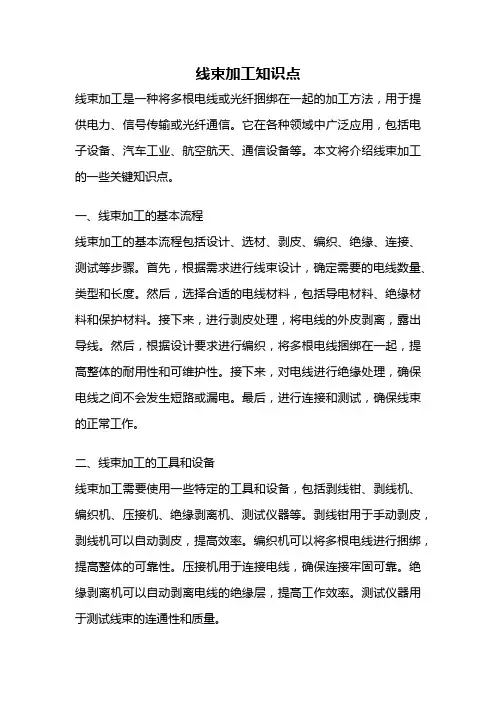

线束加工知识点线束加工是一种将多根电线或光纤捆绑在一起的加工方法,用于提供电力、信号传输或光纤通信。
它在各种领域中广泛应用,包括电子设备、汽车工业、航空航天、通信设备等。
本文将介绍线束加工的一些关键知识点。
一、线束加工的基本流程线束加工的基本流程包括设计、选材、剥皮、编织、绝缘、连接、测试等步骤。
首先,根据需求进行线束设计,确定需要的电线数量、类型和长度。
然后,选择合适的电线材料,包括导电材料、绝缘材料和保护材料。
接下来,进行剥皮处理,将电线的外皮剥离,露出导线。
然后,根据设计要求进行编织,将多根电线捆绑在一起,提高整体的耐用性和可维护性。
接下来,对电线进行绝缘处理,确保电线之间不会发生短路或漏电。
最后,进行连接和测试,确保线束的正常工作。
二、线束加工的工具和设备线束加工需要使用一些特定的工具和设备,包括剥线钳、剥线机、编织机、压接机、绝缘剥离机、测试仪器等。
剥线钳用于手动剥皮,剥线机可以自动剥皮,提高效率。
编织机可以将多根电线进行捆绑,提高整体的可靠性。
压接机用于连接电线,确保连接牢固可靠。
绝缘剥离机可以自动剥离电线的绝缘层,提高工作效率。
测试仪器用于测试线束的连通性和质量。
三、线束加工的注意事项在线束加工过程中,需要注意一些重要的事项。
首先,要根据具体需求选择合适的线束类型,包括单根线束、多根线束、高温线束等。
其次,要选择合适的材料,确保线束的耐用性和可靠性。
另外,要注意线束的布局和安装方式,避免不必要的干扰和损坏。
此外,线束加工过程中还需要注意细节,如剥皮长度、编织紧度、绝缘厚度等,确保线束的质量和性能。
四、线束加工的应用领域线束加工广泛应用于各个领域。
在电子设备中,线束加工用于连接电路板上的各个部件,提供电力和信号传输。
在汽车工业中,线束加工用于汽车内部的电路连接和信号传输,保证汽车的正常运行。
在航空航天领域,线束加工用于航空器的电力和信号传输,确保飞行安全。
在通信设备中,线束加工用于光纤通信和数据传输,提供高速稳定的网络连接。

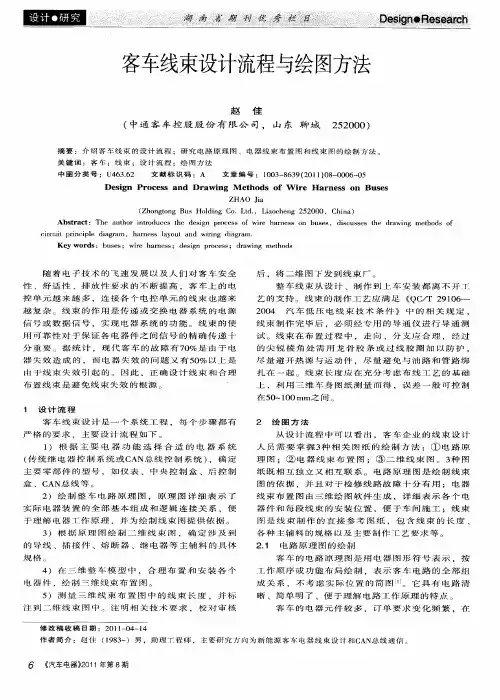

整车线束设计开发流程本设计指南制定了公司乘用车一般整车线束设计开发流程1.1 该系统综述汽车整车线束,就是将汽车的电源和各用电器按照它们各自的工作原理特性及相互间的在联系,用导线连接起来所构成的一个整体。
汽车整车线束由于各车型的结构型式,电器设备的数量,安装位置、接线方法不同而有差异,但有基本的规定A、单线制B、各用电器并联C、有保险装置以保护线路D、采用单色或双色导线、多色线1.2 适用围本指南适用于公司整车线束的开发。
1.3 系统基本组成整车线束是分布在车体,根据它所处位置的不同可分成各种线束。
线束的基本组成主要由导线、插接器、胶带、波纹管、固定卡、电器盒和固定支架等组成,如下图:左后组合尾灯接地2.设计构想2.1 设计原则1、完整正确地体现整车电器系统的功能2、根据车型的需要设计成整体或分组分段的电线束3、根据汽车电线束所处的工作环境及在汽车的空间布置合理选择保护层和固定方式4、选择线束部的电线时要针对用电设备的负载合理选择电线截面积和颜色5、在设计过程中尽量减少连接点和过渡接头以提高线束质量、改善制造工艺6、为降低电线电阻和降低电线成本,设计时应避免重复布线,使线的长度最短7、对汽车上一些电器信号应增加防干扰措施2.1.1功能要求1、满足整车装配要求和布置要求2、为用电器提供电源和搭铁3、同汽车上某些开关及继电器结合起来实现对电器设备的功能控制4、把某些传感器和开关信号输送给汽车上的相应控制单元,并把控制单元的控制信号传递给相应的执行机构5、电器部的通讯(如CAN—BUS)2.1.2 顾客要求1、线束走向整洁、合理,安装牢固2、方便维修3、价格低,使用寿命长4、标识清楚2.1.3 性能要求使用寿命:用户正常使用不得少于50万公里或10年(以先到为限)连接可靠性:线束与线束之间、线束与用电器之间的连接可靠,满足Q/YYY.04.030中所规定工作温度:在-40℃~130℃中的不同温度能正常工作,高低温实验后,线束包扎紧密不松散,可弯曲,端子无退位。
一.线束是由电线,密封件,盲拴,导管pvc、波纹管等,卡扣,胶带,接插器护套,接插件端子,双绞线等组成,是车辆电器元件的桥梁,
1.导线QVR-0.75R
2.密封件在发动机机舱内的护套必须用呆防水结构的护套,用密封件把端子与外界隔开.
3.盲拴用于塞在接插器上未插导线的插孔.起密封作用
4.pvc管其柔软和抗弯曲变形性好,但耐温性不高,一般在80摄氏度以下,用于线束拐弯的分支处,以便导线圆滑过渡.
5.波纹管特点:有较好的耐磨性,耐高温,阻燃性.耐温范围:-40至150摄氏度之间.所以线束包扎中一般占到60%左右
6.卡口用于将线束固定于汽车
7.胶带用于包扎线束表面
8.接插器护套:,接插件端子机械性,
护套:DJ7021-6.3-11;端子:DJ611-6.3耐腐蚀,,耐盐,dj代表产品代号,国标,
9.双绞线和屏蔽线:主要是用来传输模拟信号或数字信号,同时抵御外界电磁波的干扰热电已受到干扰
二.线束制作流程
1.下料:按工艺卡指示长度切断电线,在电线两端开剥口剥头长度根据不同线径、端子型
号等而定
2.分装:为压接做准备
3.压接这道工序是最重要
4.组装、总装
5.电检
6.外检
外检的工作就是检验电线束尺寸,外观等是否合格.
7.入库。
线束生产工艺流程线束是指由多根导线和连接件组成的电气元器件,用于连接电气设备中的各种传感器、开关、电机等。
线束生产工艺流程是指将导线、连接件等材料经过一系列工艺加工,最终组装成成品线束的整个生产过程。
下面将详细介绍线束生产工艺流程的各个环节。
1. 设计阶段。
线束生产的第一步是设计阶段。
在这个阶段,工程师根据客户的需求和产品的要求,设计出线束的结构、布局、导线规格、连接件等。
设计阶段需要考虑到线束的使用环境、电气特性、防水防尘等要求,确保设计出的线束能够满足客户的需求。
2. 材料准备。
在设计完成后,需要准备线束生产所需的材料,包括导线、连接件、绝缘套管、绝缘胶带等。
这些材料需要根据设计要求进行采购,并进行质量检验,确保材料符合要求。
3. 导线剥皮。
导线剥皮是线束生产的第一道工艺。
在这个环节,工人需要根据设计要求,将导线的外皮剥除,露出内部的金属导体。
导线剥皮需要使用专门的剥皮工具,确保剥皮的质量和速度。
4. 导线编织。
经过剥皮后的导线需要进行编织。
编织是指将多根导线按照设计要求进行组合和编织,形成线束的基本结构。
编织需要根据设计要求进行精确的排列和固定,确保线束的稳固性和电气性能。
5. 绝缘处理。
编织完成后的线束需要进行绝缘处理。
绝缘处理包括绝缘套管的安装、绝缘胶带的缠绕等工艺,确保线束在使用过程中能够有效地防水防尘,同时保护导线不受外部环境的影响。
6. 连接件安装。
线束中需要安装各种连接件,如插头、插座、端子等。
连接件安装需要根据设计要求进行精确的安装和固定,确保连接的可靠性和稳定性。
7. 终检。
线束生产的最后一道工艺是终检。
在终检环节,工人需要对线束进行外观检查、电气测试等,确保线束的质量和性能符合设计要求。
通过以上工艺流程,线束最终可以生产出符合客户要求的成品。
线束生产工艺流程需要严格按照设计要求和工艺标准进行操作,确保线束的质量和性能达到要求。
同时,线束生产工艺流程也需要不断改进和优化,以适应不同客户的需求和市场的变化。

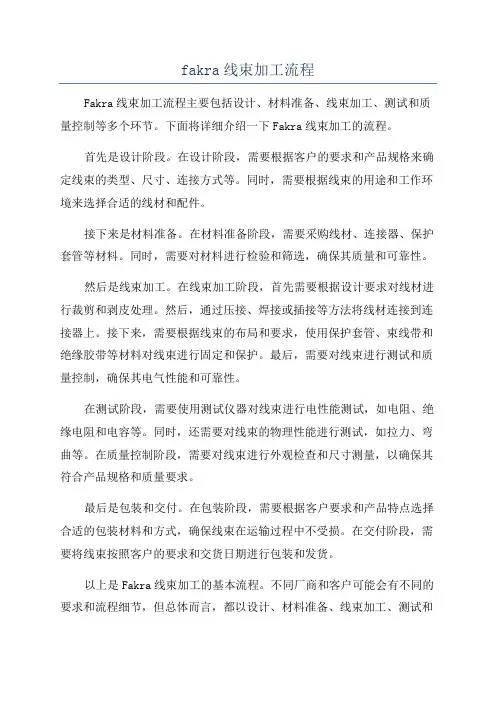

fakra线束加工流程Fakra线束加工流程主要包括设计、材料准备、线束加工、测试和质量控制等多个环节。
下面将详细介绍一下Fakra线束加工的流程。
首先是设计阶段。
在设计阶段,需要根据客户的要求和产品规格来确定线束的类型、尺寸、连接方式等。
同时,需要根据线束的用途和工作环境来选择合适的线材和配件。
接下来是材料准备。
在材料准备阶段,需要采购线材、连接器、保护套管等材料。
同时,需要对材料进行检验和筛选,确保其质量和可靠性。
然后是线束加工。
在线束加工阶段,首先需要根据设计要求对线材进行裁剪和剥皮处理。
然后,通过压接、焊接或插接等方法将线材连接到连接器上。
接下来,需要根据线束的布局和要求,使用保护套管、束线带和绝缘胶带等材料对线束进行固定和保护。
最后,需要对线束进行测试和质量控制,确保其电气性能和可靠性。
在测试阶段,需要使用测试仪器对线束进行电性能测试,如电阻、绝缘电阻和电容等。
同时,还需要对线束的物理性能进行测试,如拉力、弯曲等。
在质量控制阶段,需要对线束进行外观检查和尺寸测量,以确保其符合产品规格和质量要求。
最后是包装和交付。
在包装阶段,需要根据客户要求和产品特点选择合适的包装材料和方式,确保线束在运输过程中不受损。
在交付阶段,需要将线束按照客户的要求和交货日期进行包装和发货。
以上是Fakra线束加工的基本流程。
不同厂商和客户可能会有不同的要求和流程细节,但总体而言,都以设计、材料准备、线束加工、测试和质量控制等环节为基础。
通过这些环节的有序进行,可以确保Fakra线束的质量和性能,以满足客户的需求和要求。
XXXX 线束科技有限公司 设计和开发控制程序XXXX 线束科技有限公司 设计和开发控制程序(编号: GS2-C2-13)(B/1 版)编制 审核 批准文件性质__________发放编号___________2019-10-30 发布2019-11-01 实施XXXX 线束科技有限公司 设计和开发控制程序合肥广尚线束科技有限公司序号 一版本 A0修订日期 2017.10.30文件修订条款修订内容按照 IATF16949:2016 首次编制发布发布修订者批准:审核:XXXX 肥线束科技有限公司 2019-10-30 批准 2019-11-01 实施编写:XXXX 线束科技有限公司 设计和开发控制程序1.目的 1.1 对产品先期策划进行规范化管理,制定确保产品满足顾客所需的步骤,促进与所涉及的每一个人的联系,以确保所要求的步骤能按时 完成,并引导资源、预防缺陷、降低成本、持续不断地改进,以最低成本及时提供优质产品使顾客满意。
2.适用范围 适用于顾客提供设计图样的产品的质量先期策划工作。
3.定义 3.1、APQP:产品质量先期策划,英文(Advanced Product Quality Planning and Control Plan)的简称。
3.2、特殊特性:指由顾客指定的产品和过程特性,包括显著影响政府法规安全特性、影响客户满意的产品和过程特性,和由本公司通过对 产品和过程的了解所识别的特性。
3.2.1、产品特性:在图纸或其它工程技术资料中所描述的零部件、总成的特点性能。
3.6.2、过程特性:是与产品特性具有因果关系的过程变量,过程特性仅能在发生时才能测量出,对于一个产品特性,可能有多个过程特性,在某个过程中,一个过程特性可能影响到整个产品特性。
4.引用标准《产品质量先期策划》《生产件批准》FMEA\SPC\MSA 5.职责5.1 总经理和各部门经理/主管参与公司的新产品开发各个阶段的工作,并提供必要的资源; 5.2 项目部负责新产品 APQP 各项工作策划,负责组织成立 APQP 小组。

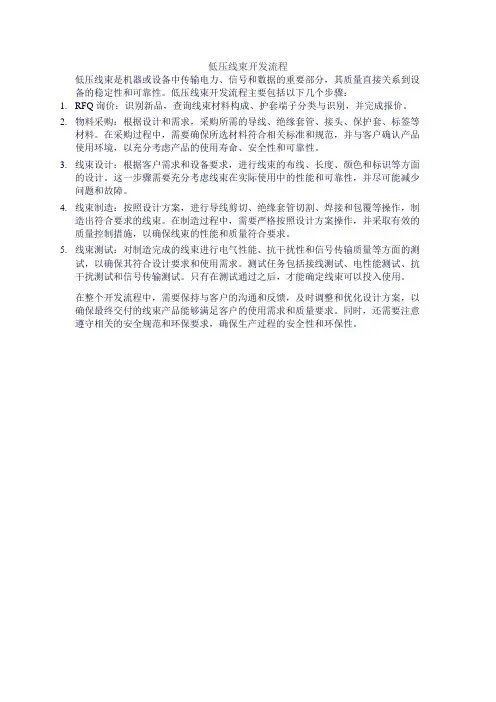

低压线束开发流程
低压线束是机器或设备中传输电力、信号和数据的重要部分,其质量直接关系到设备的稳定性和可靠性。
低压线束开发流程主要包括以下几个步骤:
1.RFQ询价:识别新品,查询线束材料构成、护套端子分类与识别,并完成报价。
2.物料采购:根据设计和需求,采购所需的导线、绝缘套管、接头、保护套、标签等
材料。
在采购过程中,需要确保所选材料符合相关标准和规范,并与客户确认产品使用环境,以充分考虑产品的使用寿命、安全性和可靠性。
3.线束设计:根据客户需求和设备要求,进行线束的布线、长度、颜色和标识等方面
的设计。
这一步骤需要充分考虑线束在实际使用中的性能和可靠性,并尽可能减少问题和故障。
4.线束制造:按照设计方案,进行导线剪切、绝缘套管切割、焊接和包覆等操作,制
造出符合要求的线束。
在制造过程中,需要严格按照设计方案操作,并采取有效的质量控制措施,以确保线束的性能和质量符合要求。
5.线束测试:对制造完成的线束进行电气性能、抗干扰性和信号传输质量等方面的测
试,以确保其符合设计要求和使用需求。
测试任务包括接线测试、电性能测试、抗干扰测试和信号传输测试。
只有在测试通过之后,才能确定线束可以投入使用。
在整个开发流程中,需要保持与客户的沟通和反馈,及时调整和优化设计方案,以确保最终交付的线束产品能够满足客户的使用需求和质量要求。
同时,还需要注意遵守相关的安全规范和环保要求,确保生产过程的安全性和环保性。
线束sop标准作业流程模板下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
