屋面女儿墙女儿墙样板全景图一、工序二、规范要求女儿墙：《屋面工程质量验收规范》GB0207-2002规范要求4.3.14条：刚性保护层与女儿墙、山墙之间应预留宽度为30mm 的缝隙，并用密封材料嵌填严密。
9.0.6 女儿墙泛水的防水构造应符合下列要求：1、铺贴泛水处的卷材应采取满粘法。
2、砖墙上的卷材收头可直接铺压在女儿墙压顶下，压顶应做防水处理；也可压入砖墙凹槽内固定密封，凹槽距屋面找平层不应小于250mm ，凹槽上部的墙体应做防水处理。
3、涂膜防水层应直接涂刷至女儿墙的压顶下，收头处理应用防水涂料多遍涂刷封严，压顶应做防水处理。
4 、混凝土墙上的卷材收头应采用金属压条钉压，并用密封材料封严。
伸缩缝：《屋面工程质量验收规范》GB0207-2002规范要求9.0.8 变形缝的防水构造应符合下列要求：1、变形缝的泛水高度不应小于250mm 。
2、防水层应铺贴到变形缝两侧砌体的上部。
3、变形缝内应填充聚苯乙烯泡沫塑料，上部填放衬垫材料，并用卷材封盖。
4、变形缝顶部应加扣混凝土或金属盖板，混凝土盖板的接缝应用密封材料。
避雷带：《建筑电气工程施工质量验收规范》GB50303-2002规范要求26.2.1 避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松零件齐全，焊接部分补刷的防腐油漆完整。
26.2.2 避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能大于49N(5kg)的垂直拉力。
当设计无要求时，支持件间距符合本水平直线部分0.5-1.5m ；弯曲部分0.3-0.5m 。
三、细部节点1、屋面女儿墙伸缩缝各部位构造做法:20mm以上的空隙压顶采用混凝土现浇，防水、抗震，整体观感较好。
一侧与女儿墙留设20mm缝隙，采用打胶处理滴水线2、屋面女儿墙抹灰工程实景图(水泥砂浆女儿墙)粉刷女儿墙分格简洁到位，图案清晰，有效控制了墙面开裂、空鼓，无色差，女儿墙抹灰面层注意事项：女儿墙塑料条和磁片造型应在女儿墙贴饼后先施工。
幕墙1 女儿墙压顶1.1 施工工序收口排版→找坡安装→防雷配合→打胶处理1.2 工艺控制要点1.2.1幕墙在女儿墙压顶收口时应进行计算机排版，排版应遵循下列原则：（1）与幕墙排版同时考虑；（2）与外墙分格宜对应；（3）宜与女儿墙栏板内侧分格对应；（4）压顶与外墙女儿墙内侧无法对应时，应在顶面进行过渡调整；（5）在压顶内侧底面应设滴水线。
1.2.2压顶顶面应向内侧设3%～5%的坡度，压顶内侧底部采用铝单板收口做法；铝单板压顶收口下应设鹰嘴。
外墙为涂饰面层时，压顶应向内坡，压顶平面外侧应设挡水。
安装时应拉通线控制坡度、坡向。
幕墙接缝、压顶与墙面交接处应打胶密封，胶面平顺。
石材压顶剖面示意图铝板压顶剖面示意图女儿墙压顶做法实例图1.2.3幕墙压顶安装应考虑土建顶部防雷做法,土建防雷分如下两中情况：暗敷防雷网，明装防雷网。
（1）暗敷防雷做法：横向角钢作用在女儿墙上部，角钢两侧上挑固定挂件的角钢。
石材压顶内隐蔽防雷示意图铝板压顶内隐蔽防雷示意图（2）明装防雷做法：防雷钢筋通过幕墙胶缝，穿过幕墙压顶，通过固定夹具固定。
石材压顶外露防雷示意图铝板压顶外露防雷示意图（3）土建顶部防雷平面布置位置图。
：幕墙压顶外露防雷立面布置示意图幕墙压顶外露防雷平面布置示意图1.3 质量要求密封良好，排水通畅，打胶均匀美观。
2 幕墙底部封闭2.1 施工工序确定封闭形式→安装止水钢板或其他防水收口→底部交接→收口处理2.2 工艺控制要点幕墙底部与散水、种植土、石材地面相接处应该进行封闭处理，常见处理方式为内侧1.2mm厚防水钢板，外侧打密封胶。
幕墙底部为回填土部位示意图幕墙底部为石材饰面部位示意图幕墙底部为回填土部位做法实例图玻璃幕墙底部收口部位示意图玻璃幕墙底部收口实例图2.3 质量要求缝隙均匀平整，防水到位，交口整齐。
3 埋件加固与偏差处理3.1 施工工序埋件表面剔凿→弹线→埋件位置复核→偏差处理3.2 工艺控制要点3.2.1当锚板预埋左右偏差大于30mm时，角码一端已无法焊接。
细节点处理及注意事项聚苯板的拼缝不得正好在门窗口的四角处。
具体操作如图1所示：粘贴方式为点框法。
点框法适用于平整度小于8mm（2米范围内）的墙面，对于平整度大于8mm （2米范围内）的墙面，应采用1︰2.5水泥砂浆找平，如不找平会导致粘结砂浆用量增加，楼层在7层以下的建筑物，保温板与基层的有效粘结面积率不小于50%；楼层在7层及7层以上的建筑物，保温板与基层的有效粘结面积率不小于70%。
加强处见工程设计。
不得在聚苯板侧面涂抹胶粘剂。
具体做法如图示意图：排板时按水平排列，上下错缝粘贴，阴阳角处做错茬处理。
具体做法如图4所示：粘贴用专用工具轻柔、均匀挤压聚苯板，随时用2m靠尺和托线板检查平整度和垂直度。
粘板时注意清除板边溢出的胶粘剂，使板与板之间无“碰头灰”。
板缝拼严，缝宽超过2mm时用发泡注射填充。
拼缝高差不大于1.5mm，否则用砂纸或专用打磨机具打磨平整。
（1）设计要求采用机械锚固件固定聚苯板时，锚固件安装应至少在胶粘剂使用24h后进行，用电锤在聚苯板表面向内打孔，进墙深度按设计要求。
拧入或敲入锚固钉，钉头和园盘不超过板面。
安装锚固件：应选用塑料固定盘式锚固件。
大墙面锚固件的固定密度为间距500mm，梅花状分布，在洞口、窗口侧口、女儿墙顶、阴阳角、沉降缝等部位，锚固件间距500mm，错位锚固，锚固件锚固深度不小于50mm。
（2）配制抗裂砂浆（3）压入翻包网格布（4）抹底层抗裂砂浆聚苯板安装完毕检查验收后进行聚合物砂浆抹灰。
抹灰分底层和面层两次。
在聚苯板面抹底层抗裂砂浆，厚度2~3mm。
（5）贴压网格布将网格布绷紧后贴于底层抗裂砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶。
网格布不得压入过深，表面必须暴露在底层砂浆之外。
单张网格布长度不小于6m。
铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。
阴阳角网格布搭接如图5所示：（6）抹面层抗裂砂浆在底层抗裂砂浆凝结前抹一道抗裂砂浆罩面，厚度2~3mm，仅以覆盖网格布、微见网格布轮廓为宜。

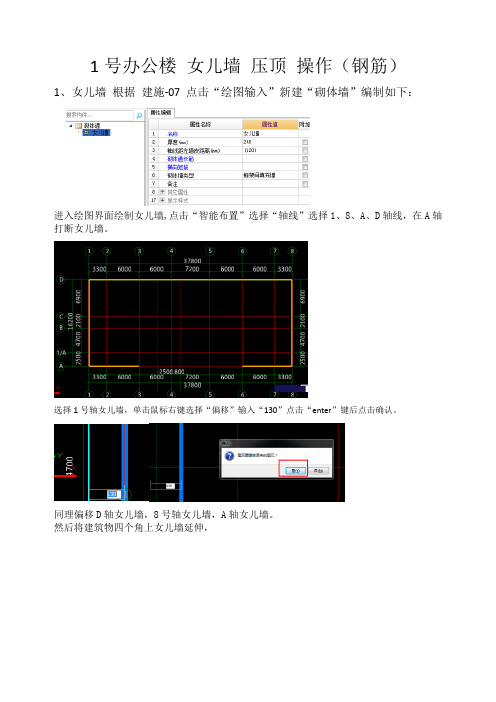

女儿墙压顶计算公式女儿墙压顶在建筑工程中可是个重要的部分，要搞清楚它的计算公式，咱们得一步步来。
先来说说女儿墙压顶到底是啥。
想象一下，在屋顶四周有一堵矮墙，这就是女儿墙。
而女儿墙顶部那一条横着的部分，就像给它戴了个帽子一样，那就是女儿墙压顶啦。
女儿墙压顶的作用可不少呢！它能保护女儿墙不受雨水侵蚀，增强墙体的稳定性，还能让整个建筑看起来更美观。
那女儿墙压顶的计算公式是怎么来的呢？这就得从它的形状和尺寸说起啦。
一般来说，女儿墙压顶常见的形状有矩形、梯形等。
如果是矩形的女儿墙压顶，计算它的体积就相对简单些。
假设它的长度为 L，宽度为 B，高度为 H，那体积 V 就等于 L×B×H 。
要是梯形的女儿墙压顶，计算起来就稍微复杂一点点。
咱们得先算出梯形的面积。
假设梯形的上底为 a，下底为 b，高度为 h，那梯形的面积 S 就等于（a + b）× h ÷ 2 。
然后再乘以长度 L ，得到体积 V 。
我记得之前在一个建筑工地上，就遇到过关于女儿墙压顶计算的有趣事儿。
当时工人们正在施工，负责计算材料用量的师傅因为把女儿墙压顶的尺寸弄错了，导致材料准备得不够。
大家都着急得不行，后来还是项目经理亲自出马，重新仔细测量和计算，才解决了问题。
这也让我深刻体会到，在建筑中，哪怕是一点点的计算错误，都可能带来大麻烦。
在实际的工程中，还得考虑一些其他因素。
比如，材料的损耗。
因为在施工过程中，不可能每一块材料都被完美利用，总会有一些边角料被浪费掉。
所以在计算的时候，要适当增加一点余量，以保证材料够用。
另外，不同的建筑设计可能会对女儿墙压顶有特殊的要求，比如弧度、斜边等。
这时候，计算就更加复杂了，可能需要用到一些更高级的数学知识和工具。
总之，女儿墙压顶的计算公式虽然看起来简单，但实际应用中要考虑的细节可不少。
只有认真测量、准确计算，才能保证工程的顺利进行和质量可靠。
希望大家以后在遇到女儿墙压顶的计算时，都能胸有成竹，不出差错！。
砖砌体通用节点图
6@200
(b )
(a )
600
600
600600600
6@200
36(外墙)
26(内墙)
36(外墙)
26(内墙)
转角墙拉结筋 内外墙拉结筋
过梁
窗台板
3 10
窗台板宽(墙厚） 6@250
过梁
1米控制线
梁底标高楼面结构通长拉结筋 通长拉结筋 通长拉结筋
上一层梁板
外墙墙中设置腰梁或配筋带
墙高4米以上的设置圈梁
构造柱支模
节点图：
图3.13.1 斜砌顶砖节点图
斜砌端部预制三角砼块 斜砌中部预制三角砼块（方法一）
<30°<30°
l
l/2
l/2
斜砌管线部位的节点 斜砌中部预制三角砼块（方法二）
斜砌参考图片
图3.13.2 顶部灌缝节点图
第一次灌缝 第二次灌缝
灌缝参考图片
不同材料界面加强网
给水管预留预埋
电气管预留预埋
施工缝及后续抹灰施工
抹灰层
墙体与墙面成60
度角的反槎
滴水线槽做法
6%
鹰嘴
鹰嘴
女儿墙、阳台栏板压顶
内侧
外侧
滴水线
滴水槽
檐口、雨棚滴水线、滴水槽示意图
3%
3%
腰线、挑檐示意图
>=5%
外墙抗裂控制缝做法
架体搭设
内支撑
外墙柱施工缝要求。
