徐州华宏特钢有限公司1#1380m3高炉冷却壁安装施工方案编制：审核：批准：河北冶金建设集团有限公司二0一三年六月目录1、工程概况 (1)2、编制依据 (1)3冷却壁的安装工艺 (1)3.1 炉体冷却壁安装 (1)3.2 炉喉钢砖安装 (2)4 质量保证措施 (3)5 安全保证措施 (3)1、工程概况本方案为徐州华宏1380m3高炉冷却壁安装方案，共有16段，38种规格，共507块。
最大重量为3973kg，最小重量为779kg。
部分冷却壁为镶砖冷却壁，重量总计约1210吨。
2、编制依据1、中钢设计院所发图纸。
2、《冶金机械设备安装工程——炼铁设备》GB208—85。
3、《冶金机械设备安装工程质量检验评定标准》YB9243—92。
3冷却壁的安装工艺3.1 炉体冷却壁安装1、安装前应对所有的冷却壁和冷却板进行水压试验及通球试验。
水压试验采用1.5 Mpa，保压20分钟，泄露率不得超过3%，用0.75千克钢锤敲击冷却壁各部分不得有“冒汗”现象。
通球试验采用Φ48mm直径的木球，用压缩空气将木球从冷却水管一头吹入，从另一头吹出，应畅通。
运输或安装过程中有碰撞则必须重新检验。
完毕后应封闭管口，防止杂物进入，并保护好管口螺纹。
下面为冷却壁分组试压示意图。
2、冷却壁依照图纸编号和水冷壁编号均匀分布安装。
每一层中各块冷却壁之间的间隙设计值为30毫米，偏差为±10mm，每层之间的间隙为30mm，偏差为±1 0mm。
安装标高以风口带为基准，各层之间的相对位置以冷却壁展开图中轴线为基准。
3、冷却设备吊装1)冷却设备进炉的方案：a、冷却壁安装按照从一层逐步向上进行安装。
b、在炉壁标高▽+5.070米处南侧开孔，在孔南侧制作进料平台，利用25T履带吊车将4块冷却壁吊至运输小车，通过运输小车将冷却壁运送至炉内操作平台。
c、先将第一块就位，可利用螺栓孔用倒链在炉外向炉皮拉到炉壳内表面，贴合就位并穿入方头螺栓进行固定，之后第二块，依次四块全部就位。
唐山xxxx钢铁有限公司3#高炉大修工程冷却壁安装及吊盘使用施工方案中国二十二冶集团市政工程公司xxxx项目部xxxx/2/26工程简介：1.1工程名称：唐山xxxx钢铁有限公司3#高炉大修工程1.2工程地点：唐山市丰润区1.3建设单位：唐山xxxx钢铁有限公司1.4设计单位：唐山钢铁设计研究院有限公司1.5监理单位：唐山三环工程建设监理有限公司1.6工程主要内容：1.6.1高炉冷却壁：冷却壁共有15段，该设计无炉喉缸砖，总计513块。
单块最小重量为1725Kg,最大重量为6281Kg，总重量1323.316t。
该冷却壁与常规冷却壁安装方式不同，1-4带光板冷却壁采用外部螺栓连接，冷却壁上为车制螺孔直接用于螺栓连接；5-12带镶砖冷却壁为无螺栓连接，采用冷却水管套管与炉壳外壁焊接连接；13-15带镶砖冷却壁，连接方式与1-4带相同。
冷却壁底标高为5.145米，顶标高为33.500米。
2、施工机具一览表2.施工前准备工作2.1进行技术交底，下达施工工艺、质量要求、进度计划、安全措施等。
2.2准备吊装机械、运输车辆、吊装索具和其它机具2.3待开始安装冷却壁时先将吊盘挂好。
2.4校对炉皮开孔与冷却壁的尺寸：用经纬仪在炉壳内分出十字线，（0°、90°、180°、270°）并对开孔的几何尺寸和角度进行校对。
2.5冷却壁的打压和通球试验均在厂家出厂前进行，现场检查合格证和厂家打压通球试验记录，合格后方可接收。
2.6冷却壁安装前在现场进行试压和通球，试验合格经甲方、监理签字后才可以安装3.吊盘的制作及使用吊盘作为安装冷却设备最重要的工具，其安全性和实用性是最主要的功能。
本吊盘主要用于高炉冷却壁的安装，在炉壳开始安装时，也可用于炉壳内焊缝的焊接和风口的安装、校验。
当冷却壁安装完毕即降至炉底拆除。
3.1.吊盘的制作吊盘采用措施料在现场制作。
因吊盘是高炉安装的重要部件，关系到施工人员的生命安全，特本着安全第一的原则，参照以往施工经验，加大安全系数制作。
高炉冷却壁安装方案首先，对于高炉冷却壁的材料选择，主要考虑其具有良好的耐热性能和耐腐蚀性能。
常用的材料有陶瓷材料、耐火浇注材料等。
在选择材料时要考虑到冷却壁所处环境的温度、气体组成以及不同部位的磨损情况等因素。
其次，对于冷却壁的安装技术，主要有耐候砌筑、浇注、砖衬和焊接等方法。
根据高炉冷却壁的不同部分，选择不同的安装技术。
在冷却壁的底部和高温区，可以使用耐候砌筑和浇注技术，以提高冷却壁的整体强度和耐蚀性。
而在较低温区，可以采用砖衬或焊接等技术，以提供冷却壁的局部维护性。
此外，为了提高冷却壁的寿命和工作效率，还需要采取一系列的保护措施。
首先是冷却系统的设计，通过合理布置冷却壁内部的导流管和冷却水流量，来保证冷却壁的均匀冷却，并防止冷却壁过热。
其次是定期检查冷却壁的磨损情况，在发现磨损较严重的地方及时进行修补和更换，以延长冷却壁的寿命。
另外，可以在冷却壁表面涂覆一层保护层，以提高冷却壁的耐腐蚀性和耐磨性。
在冷却壁的安装过程中，需要注意以下几点。
首先是施工环境的控制，要确保安装现场的整洁和通风良好，避免灰尘和有害气体对冷却壁材料的影响。
其次是安装方法的选择，要根据冷却壁的结构和材料特性，选择合适的安装工艺，确保冷却壁的安装质量。
另外，还要注意施工期间的安全措施，确保施工人员的人身安全。
总之，高炉冷却壁安装方案需要综合考虑材料选择、安装技术和保护措施等多方面因素。
只有合理选择材料、采用合适的安装技术，并加强冷却壁的保护措施，才能确保冷却壁的长期稳定运行和高效工作。
目录1.编制依据 ............................................................................................................................... - 3 -2. 工程简介..................................................................................................................................... - 3 -2.1 工程概况........................................................................................................................... - 3 -2.2 工程特点........................................................................................................................... - 4 -3. 施工部署及施工准备................................................................................................................. - 4 -3.1施工平面规划.................................................................................................................... - 4 -3.1.1冷却壁安装前后技术要求............................................................................................. - 4 -3.1.2冷却壁安装钢平台......................................................................................................... - 5 -3.2施工进度计划.................................................................................................................... - 5 -4．施工方法.................................................................................................................................... - 6 -4.1施工部位及注意事项........................................................................................................ - 6 -4.2冷却壁固定............................................................................................ 错误!未定义书签。
更换锅炉水冷壁管施工方案勿删一、项目背景和目的锅炉水冷壁管是锅炉重要设备，其作用是保护锅炉炉膛和燃烧区，确保锅炉的安全稳定运行。
然而，长期使用后，水冷壁管可能出现磨损、老化、腐蚀等问题，影响锅炉的正常运行。
因此，为了确保锅炉的安全和效率，需要进行水冷壁管的更换工作。
二、施工准备工作1.确定更换水冷壁管的数量和具体位置，并编制施工计划。
2.选定合适的更换时间，避免影响锅炉的正常运行。
3.做好现场的防护准备工作，包括搭建脚手架、设置安全警示标志等。
4.准备好所需的施工材料和设备，包括水冷壁管、焊接设备、起重设备等。
三、施工步骤1.停止锅炉运行，并进行冷却处理。
冷却周期的长短根据具体情况而定，一般为24小时以上，确保锅炉内部温度降至安全范围。
2.拆卸旧水冷壁管。
使用起重设备，将固定在锅炉内的旧水冷壁管取出。
在拆卸过程中，需要特别注意安全，避免对锅炉造成二次损伤。
3.清理水冷壁管所处的区域。
清除锅炉内部的杂质、积尘等，确保新的水冷壁管安装时能够良好接触，并延长使用寿命。
4.安装新的水冷壁管。
根据设计方案，使用焊接设备将新的水冷壁管安装在锅炉内。
焊接工艺需要符合相关标准和规范，确保焊缝的质量和稳定性。
5.进行水冷壁管的密封测试。
安装完成后，进行水冷壁管的密封测试，确保管道无漏水情况发生。
测试前需要对管道进行彻底清洗。
6.恢复锅炉运行。
在确认水冷壁管安装完好且无泄漏之后，重新启动锅炉，并进行调试，确保运行正常。
四、施工安全措施1.施工人员需要佩戴合适的安全防护装备，包括安全帽、工作服、防护眼镜、手套等。
2.确保施工现场的通风良好，排除有毒有害气体，避免造成中毒事故。
3.施工人员需要经过专业培训，严格按照施工操作规程进行作业，避免操作错误导致事故发生。
4.在施工现场设置明显的安全警示标志，确保周围人员和车辆了解施工情况，避免误入施工现场。
5.搭建脚手架时，要确保结构牢固、稳定可靠，以确保施工人员的安全。
五、施工质量控制措施1.施工前，进行上岗前技能培训，确保施工人员能够熟练掌握各项操作技能。
目录一、冷却壁安装概述 (1)二、施工工艺流程及操作要点 (1)三、施工材料与设备 (10)四、质量控制 (11)五、安全措施 (11)六、环保措施 (12).一、冷却壁安装概述1.1 概述新3# 高炉是钢铁有限公司节能技术减排改造项目，本工程工程量大、技术要求高、牵涉专业多、施工难度大、质量标准高、施工工期紧，其中冷却壁设备安装数量多、吨位大、工序复杂，为尽量缩短施工工期，安全优质按时完成该项施工任务，特制订本《冷却壁安装施工方案》。
本座高炉炉身第 1~5 段采用灰铸铁（ HT200 ）冷却壁。
其中第1段43 块；第2段42块；第3段42块；第4段42块；第5 段26 块。
第 6~8 段采用铜冷却壁，每段各 42 块。
第 9~15 段采用球墨铸铁（ QT400-20 ）冷却壁。
其中第 9 段 40 块；第 10 段 38 块；第 11 段36 块；第12 段34 块；第13 段 32 块；第14 段30 块；第15 段为“ C”型冷却壁，共 36 块。
二、施工工艺流程及操作要点2.1 铸铁冷却壁安装工艺流程（见工艺流程图 2.1-1 图）水冷壁安装用设施炉内水冷壁安装用制作及吊具准备水冷壁安装前检验设施安装水冷壁安装及筑炉平台搭设炉腰带以下冷却壁安装及验收具备炉底、炉缸炉腰带及以上冷却砌筑条件壁安装及验收.工艺流程图 2.1-1 图2.2 铜冷却壁安装工艺流程2.2.1 铜冷却壁的主要安装流程：吊装前旋入定位销、套入水管护套密封胶圈→铜冷却壁安装就位→旋入固定螺栓（第 7 段的固定螺栓可在吊装前预装）→套入固定螺栓斜垫片、平垫片、预紧螺母→调整铜冷却壁正确位置→扭紧螺母→固定螺栓与螺母、螺母与垫片、垫片与炉壳焊接→套入定位销焊接板—定位销与焊接板、焊接板与炉壳焊接→旋入测温管、套入焊接板、测温管与焊接板、焊接板与炉壳焊接→堵塞铜冷却壁之间的纵向和周向间隙→炉壳与铜冷却壁之间空隙灌浆→检查并清除外炉壳浆液溢出料→焊接螺栓密封罩→焊接波纹补偿器。

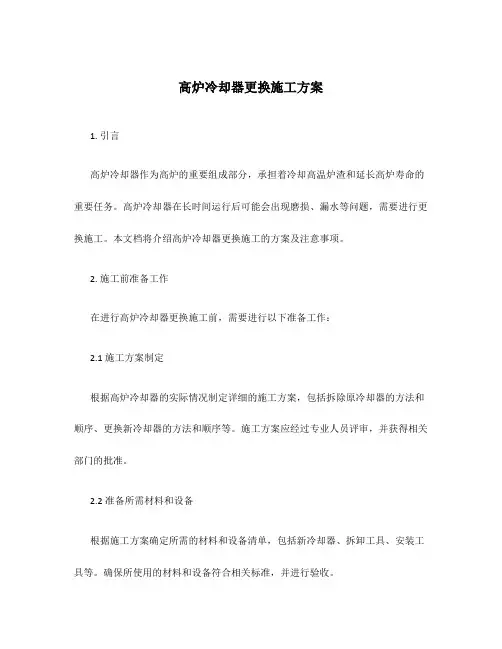

高炉冷却器更换施工方案1. 引言高炉冷却器作为高炉的重要组成部分，承担着冷却高温炉渣和延长高炉寿命的重要任务。
高炉冷却器在长时间运行后可能会出现磨损、漏水等问题，需要进行更换施工。
本文档将介绍高炉冷却器更换施工的方案及注意事项。
2. 施工前准备工作在进行高炉冷却器更换施工前，需要进行以下准备工作：2.1 施工方案制定根据高炉冷却器的实际情况制定详细的施工方案，包括拆除原冷却器的方法和顺序、更换新冷却器的方法和顺序等。
施工方案应经过专业人员评审，并获得相关部门的批准。
2.2 准备所需材料和设备根据施工方案确定所需的材料和设备清单，包括新冷却器、拆卸工具、安装工具等。
确保所使用的材料和设备符合相关标准，并进行验收。
2.3 施工区域准备清理施工区域，确保没有杂物或障碍物妨碍施工。
设置安全警示标识，确保施工区域安全。
2.4 施工人员培训和安全教育对施工人员进行必要的培训，包括操作方法、安全注意事项等，确保施工人员具备施工所需的知识和技能。
进行安全教育，强调施工过程中的安全措施。
3. 施工步骤高炉冷却器更换施工的步骤如下：1.拆除原冷却器：–清理原冷却器附近的杂物和污垢。
–拆卸连接管道和固定螺栓。
–使用合适的工具逐步拆除冷却器。
2.安装新冷却器：–清理安装区域，确保平整干净。
–将新冷却器移至安装区域。
–使用合适的工具和方法将新冷却器固定在位。
–连接管道，确保密封可靠。
3.联通管道和试运行：–连接冷却器的进出口管道，确保安装准确。
–开启相关阀门，允许冷却水流入冷却器。
–进行试运行，观察冷却器工作情况，确保正常。
4.清理施工区域和整理材料：–清理施工区域，除去杂物和污垢。
–整理材料，进行储存或处理。
4. 注意事项在高炉冷却器更换施工过程中，需要注意以下事项：•在施工前，应对设备进行全面的检查和评估，确保新冷却器符合要求，并且适用于高炉的工作环境。
•施工人员需佩戴个人防护装备，包括安全帽、安全鞋、防护眼镜等，确保施工安全。
韶钢高炉炉壳及冷却壁安装施工方案1. 简介本文档为韶钢高炉炉壳及冷却壁安装施工方案的详细说明。
韶钢高炉是一个重要的工业设备，为确保高炉的正常运行和安全性，炉壳及冷却壁的合理安装至关重要。
2. 施工前准备在进行炉壳及冷却壁安装施工前，需要进行以下准备工作：2.1 施工材料准备•炉壳材料：根据设计要求，选择合适的炉壳材料。
•冷却壁材料：选择具有良好导热性和抗高温性能的冷却壁材料。
•施工工具：包括起重设备、焊接设备、切割设备等。
2.2 施工人员准备•施工队伍：组建专业施工队伍，包括负责施工工作的技术人员和熟练工人。
•培训：确保施工人员具备必要的技术培训和安全知识。
2.3 安全准备•安全设施：安装必要的安全设施，包括防护网、安全帽、安全绳等。
•安全教育：对施工人员进行安全教育和培训，提醒施工人员注意安全。
3. 安装施工流程本节将详细介绍炉壳及冷却壁的安装施工流程。
3.1 炉壳安装以下是炉壳安装的具体步骤：1.准备工作：–清理工地：清理炉壳安装现场，确保施工区域干净。
–定位测量：根据设计要求，确定炉壳安装位置。
2.安装基础：–基础施工：按照设计要求进行炉壳基础的施工，确保稳固可靠。
3.炉壳组装：–炉壳部件制作：根据设计要求，对炉壳进行切割、焊接等工艺操作。
–炉壳组装：将炉壳部件逐个组装在基础上，确保连接牢固。
4.检测与修正：–检测工作：对炉壳进行检测，包括尺寸、平整度等方面的检测。
–修正工作：根据检测结果进行必要的修正，确保炉壳的质量和形状符合要求。
3.2 冷却壁安装以下是冷却壁安装的具体步骤：1.准备工作：–清理工地：清理冷却壁安装现场，确保施工区域干净。
–定位测量：根据设计要求，确定冷却壁安装位置。
2.冷却壁制作：–材料准备：准备具有良好导热性能的材料，如铜、铸铁等。
–冷却壁制作：根据设计要求，对冷却壁材料进行切割、加工等工艺操作。
3.冷却壁安装：–安装固定：将冷却壁逐个固定在炉壳上，使用焊接或螺栓等方式。
广元领航高炉工程冷却壁试压及安装方案中冶成工广元领航高炉工程项目部目录第一章概述1.1编制依据 (4)1.2工程简介 (4)1.3 冷却壁安装参考规范 (4)1.4 质量标准 (4)第二章冷却壁安装方案2.1 冷却壁安装技术要点 (5)2.2 冷却壁安装工艺流程 (6)2.3冷却壁安装工艺要点 (7)2.4冷却壁安装临时平台需用材料汇总 (8)第三章安全保证措施3.1安全管理目标 (9)3.2施工安全生产保证体系 (9)第一章概述1.1 编制依据（1）招标文件规定及国家现行的规范和标准。
