油田井场监控系统综合结构图
- 格式:vsd
- 大小:4.29 MB
- 文档页数:2
油井现场无线视频监视系统由隔爆摄像机、嵌入式视频服务器、5.8GHz 高速无线收发设备,扩展距离功放(PA)、高增益天线、监控中心组件系统等组成。
并在采油三队设立远方7个站(临33-128、临95-9站、临76-2站、临75-1站、水1站、盘1-5站、临75-12站)为监测点的视频录像监视,其系统网络结构如下:油井现场视频无线监视系统网络结构图2.工作原理简述油井无线视频监视系统是由各无线视频传送设备和中心服务器建立一个标准的TCP/IP视频监视网路,通过各个站设立的摄像头现场录像,并进行视频编码器图像压缩处理,然后经过5.8G无线频段网络向中心视频服务器系统发送,视频服务器系统通过解压图像数据,向建立的TCP/IP以太网视频软件系统的客户端发送数据,客户端的视频监视工作站收到图像数据后,经过图像合成处理并显示现场采集的录像画面供用户浏览和查询监视。
3.系统功能与技术特点设备安全可靠:系统涉及的所有前端设备都选用工业级防爆设备,确保系统安全可靠运行在井厂周围。
画面多功能显示:可以随时采用四路、九路等多画面显示,同时随时可缩放某一画面,也可全屏显示,控制旋转云台和焦距显示;画面可以多个轮巡显示现场场景。
录像及其报警功能:系统可以提供计划录像、手动录像和报警录像,同时可以检索与回放,录像硬盘管理功能。
手抓图功能:在系统实时监控时,提供手动抓图的快捷键。
用户可以在监控的同时,将一些重点情况保存成JPEG 文件,并可通过通用的看图工具,如ACDSEE、画图板等工具观看图片。
下面是赠送的范文,不需要的朋友可以下载后编辑删除2013党风建设心得体会范文按照上级的统一部署,我们认真组织开展了党风廉政建设教育活动。
通过学习,我对活动的重要意义有了一个更高的认识,使我对开展党风廉政建设的重要性和必要性有了更进一步的认识和了解。
可以肯定地说,通过这次教育活动,使自己对相关内容在原有的学习基础上有了更进一步的提高,在一些方面拓宽了思路,开阔了视野,增强了搞好工作的信心。
综采工作面全景可视化监管系统技术文件徐州中矿大华洋通信设备有限公司目录一、系统组成 (3)二、系统结构示意图 (3)三、系统功能 (5)3.1视频监视功能 (5)3.2显示界面切换功能 (5)3.3录像及回放功能 (5)3.4 工作面全景可视化 (5)四、系统核心设备参数 (5)4.1矿用本安型红外摄像仪 (5)4.2KDW127/12矿用隔爆兼本安型直流稳压电源 (6)4.3矿用隔爆兼本安型工业控制计算机 (7)4.4矿用本安型信号转换器 (8)4.5视频实时图像采集与动态拼接设备 (8)五、系统安装调试步骤 (9)5.1安装前准备 (9)5.2安装过程 (9)5.3调试过程 (9)5.4软件详细配置 (10)5.5系统安装所需附件材料及工具 (15)六、系统常见故障及排除方法: (16)一、系统组成综采工作面全景可视化监管系统是在综采工作面建设一套监控系统,将工作面机电设备的运行信息传输到地面调度指挥控制中心,实现在井下顺槽监控中心对综采工作面进行视频监控,图像通过光纤网络传输到地面进行监视,通过软件进行分析及拼接处理,实时观察工作面设备运行情况。
系统主要由三部分组成:工作面部分、顺槽监控中心、地面部分。
(1)工作面部分:网络摄像仪与工作面垂直,照向煤壁,采集采煤机视频。
采用数字网络摄像仪,相互之间用矿用阻燃网线级联。
(2)顺槽监控中心部分:安装2台隔爆计算机,用于显示工作面图像,图像可人工切换、自动循环切换,也可随采煤机的移动定位切换。
安装本安型信号转换器,将图像上传至地面。
(3)地面部分:安装全景图像拼接装置及流媒体传输软件,实现图像的全景拼接、显示和网络共享、录像等功能。
二、系统结构示意图综采工作面全景可视化监管系统是综采自动化控制系统的“眼睛”,主要由视频摄像仪、视频显示器、视频操作台、数据传输、图像拼接等设备组成。
实现在顺槽监控中心和地面监控中心对综采工作面的视频实时显示,为综采设备的远程遥控提供直观的依据。
煤矿安全视频监视系统,又名大屏幕显示系统,是现代工业重要的组成部分,该系统将与现有的视频会议、内部通讯、信息数据采集、网络预警、海况信息监控、计算机局域网以及中心指挥信息系统等设备实现互联互通。
利用计算机技术、通信技术、视频监控技术,完成综合、高速的信息处理,可实现高清晰度、高亮度、多画面、多功能的显示能力,并且有编辑、存储画面等功能,使各种信号均可以在大屏幕墙上显示,使得所有的情况一目了然,从而达到实时监控和集中控制的目的,对指挥工作具有十分重要的意义;特别是,通过GIS系统,可将各种信息分析处理后在电子地图上进行直观的显示,便于有关人员对各种情况进行全面的了解。
可根据需要任意显示各种动、静态的视频和数字图文信息。
我公司作为专业的系统集成商,有着丰富的工程经验;在充分了解了用户对系统应用需求后,结合长期的工程实践经验,根据该系统的建设目标、使用要求、物理环境情况及技术要求,我公司将提供功能先进,性能可靠的系统。
系统包括图像处理能力较强和显示效果很好的专业投影单元,以及与之配套的多屏拼接控制器。
整个显示系统支持单屏、跨屏及整屏显示,实现图像窗口的缩放、移动、漫游等功能。
图像拼接控制器可与现有的局域网方式连接并将接入系统的人机交互图文信息画面显示上大屏幕,系统还完全支持TCP/IP网络上UNIX和WINDOWS的各种应用软件图文信息实时显示,可同时支持多个网络的连接,对网络传送的图形、工作站输出的图形及其它视频图形等具有相同的拼接能力,拼接图形比例正确。
画面无任何延时,抖动。
用户可在大屏幕任意位置。
打开多个活动窗口,支持单屏、跨屏及整屏显示,实现图像窗口的缩放、移动、漫游等功能且图像窗口数量不受限制,同时具有足够的速度。
其系统功能完全满足用户的技术要求。
通过投影单元的独特的处理方式,大屏幕显示系统支持多路RGB画面(如接入系统的图像以及GIS、GPS等实时的画面)和视频画面的实时显示。
可实现对视频信号、计算机网络信息的综合显示,形成一个信息准确、查询便捷、管理高效、美观实用的信息显示管理控制系统。

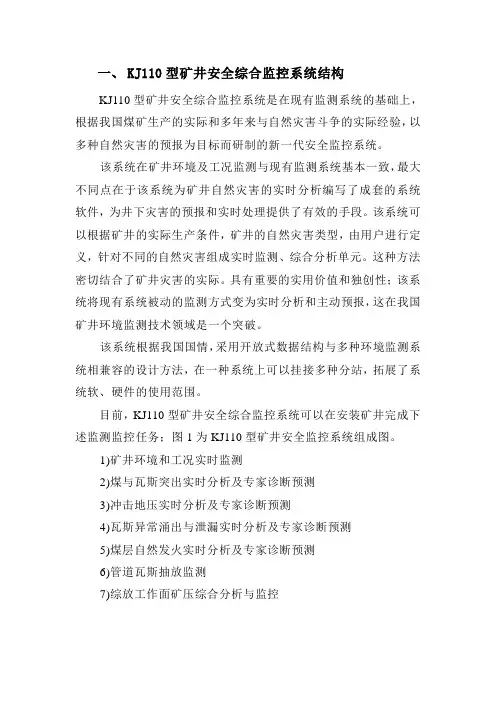

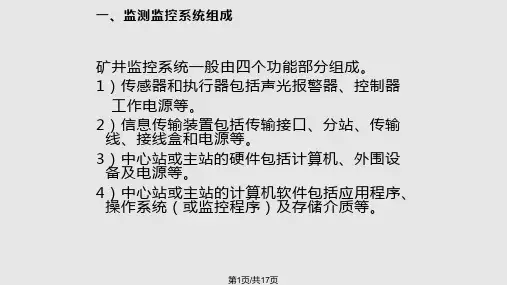

一、KJ110型矿井安全综合监控系统结构KJ110型矿井安全综合监控系统是在现有监测系统的基础上,根据我国煤矿生产的实际和多年来与自然灾害斗争的实际经验,以多种自然灾害的预报为目标而研制的新一代安全监控系统。
该系统在矿井环境及工况监测与现有监测系统基本一致,最大不同点在于该系统为矿井自然灾害的实时分析编写了成套的系统软件,为井下灾害的预报和实时处理提供了有效的手段。
该系统可以根据矿井的实际生产条件,矿井的自然灾害类型,由用户进行定义,针对不同的自然灾害组成实时监测、综合分析单元。
这种方法密切结合了矿井灾害的实际。
具有重要的实用价值和独创性;该系统将现有系统被动的监测方式变为实时分析和主动预报,这在我国矿井环境监测技术领域是一个突破。
该系统根据我国国情,采用开放式数据结构与多种环境监测系统相兼容的设计方法,在一种系统上可以挂接多种分站,拓展了系统软、硬件的使用范围。
目前,KJ110型矿井安全综合监控系统可以在安装矿井完成下述监测监控任务;图1为KJ110型矿井安全监控系统组成图。
1)矿井环境和工况实时监测2)煤与瓦斯突出实时分析及专家诊断预测3)冲击地压实时分析及专家诊断预测4)瓦斯异常涌出与泄漏实时分析及专家诊断预测5)煤层自然发火实时分析及专家诊断预测6)管道瓦斯抽放监测7)综放工作面矿压综合分析与监控1.1 矿井环境和工况实时监测该模块功能相当于整个环境监测系统,功能如下:综放工作综合监控矿井环境和工况实时监测管道瓦斯抽放监测煤与瓦斯突出实时预测瓦斯异常涌出与泄漏实时预测冲击地压实时预测图1 KJ110型系统功能及结构示意图1)KJ110安全监测监控系统是一个综合性的监控系统,它可以将计算机网络、矿井安全和生产实时监测、电力监测、胶带机监测、主、副井提升监测、工作面综合监测人员跟踪系统等多个子系统综合在一起,形成一个完整的、实用的矿井综合监控系统,在更高的层次上实现了信息的综合利用和局部环节的自动化控制。
集油站消防监控系统一 集油站布局图 1集油站生活区平面图2集油站生产区平面设备布置图说明: 该生活区只有一栋楼(共3层,且每层设计基本一致)和一个监控室.二 消防监控系统设计 1 方案分析:该集油站布局包括两部分,将生活区作为一区,生产区作为二区,分别采用不同级别消防监控系统来设计。
然后再根据分区之间距离及规模大小的远近选择不同的总体方案。
一区用自动喷水灭火模块,二区用自动干粉灭火模块。
一区:采用JB-QG-GST200型火灾报警控制器(联动型) 二区:采用JB-QG-GST500型火灾报警控制器(联动型) 消防监控系统选择:选用海湾公司GSTCRT2001彩色显示系统。
将二区作为中心单元,将GSTCRT2001彩色显示系统接在JB-QG-GST500型火灾报警控制器(联动型)上。
2 连接方案由于集油站之间距离〈1200米,所以采用RS485总线型方案。
该方案通过给每个火灾报警控制器内插INET-02板即可完成组网,导线采用屏蔽双绞线。
JB-QG-GST500火灾报警控制器与GSTCRT2001彩色显示系统采用RS-232接口卡。
连接图如下图生活区生产区三 一区(生活区)方案设计消防监控系统选用海湾公司GSTCRT2001彩色显示系统。
该系统式海湾安全技术有限公司最新一代消防控制中心火警监控,管理系统,它用于火灾报警及消防联动设备的管理与控制以及设备的图形化显示。
可与海湾安全技术有限公司所产生的GST200、GST500、GST9000等系火灾报警控制器组成功能完备的图形化消防中心监控系统,并且CRT之间可以通过局域网、普通电话线等方式进行联网、接收、发送、显示设备的异常信息及主机信息,从而实现了火灾报警系统的远程中央监控。
系统示意图如下:(图)消防监控系统示意图3.1 消防系统设备选用3.1.1 报警装置的选用火灾报警控制器选用GB-GST200型火灾报警控制器(联动型),该型火灾报警控制器是海湾公司推出的新一代火灾报警控制器。
3 系统组成与工作原理3.1 系统组成全矿井智能化防尘监测监控系统控制装臵由DFK20型防爆电磁控制阀、KDD型矿用防爆电源箱、、KCP4型万向扇形喷雾组件、KGL型主过滤器、主供水管路、主阀门、支供水管路、支管路阀门及快接三通等部件组成,参见以下附图。
附图一:全矿井智能化防尘监测监控系统安装示意图附图二:全矿井智能化防尘监测监控分站联机示意图附图三:全矿井智能化防尘监测监控系统分站接线图端子附图四:全矿井智能化防尘监测监控系统单台分站巷道分布图附图五:其它配件接线图端子图3.2 全矿井智能化防尘监测监控系统分站的通信参数设置3.2.1 井下喷雾网络控制分站的通信地址可通过两位地址拨码盘设定,设臵范围为1~16。
注:同一主站下所连接的分站的地址不可相同。
3.2.2 全矿井智能化防尘监测监控系统分站的通信波特率可通过两位DIP开关拨码设臵,共有4种,见表-1。
序号所设波特率1位DIP拨码2位DIP拨码1 2400bps ON ON2 4800bps ON OFF3 9600bps OFF ON4 19200BPS OFF OFF表-1注:同一主站下所连接的分站的通信波特率必须相同,分站设臵何种通信波特率根据主站和分站现场安装的距离和所连接的通信电缆决定。
3.2.3 系统主站与系统分站的通信接口为RS485。
3.3 全矿井智能化防尘监测监控系统分站的工作状态信号序号信号名称状态1 红外1信号有/无2 红外2信号有/无3 电动阀故障信号有/无4 水压信号正常 /异常5 图象传感器故障信号有/无6 喷雾测试信号有/无7 工作方式本地控制/远方控制3.4 全矿井智能化防尘监测监控系统分站的喷雾控制功能井下喷雾控制分站的喷雾控制功能分为井下现场(本地)控制和地面网络(远程)控制。
井下现场(本地)的控制权优先于地面网络(远程)的控制权。
3.4.1井下喷雾控制分站的本地控制功能①井下喷雾控制分站的本地测试按钮按下后,本地测试喷雾10秒。
