扭力测试仪的使用方法
使用扭力测试仪的方法如下：
1. 准备工作：首先确保扭力测试仪的电源已经连接好并处于开启状态，同时检查仪器的显示屏是否正常工作。
2. 调节参数：根据测试需求，设置测试仪的参数，包括测试单位（如牛顿米或磅英尺）、测量范围、精度等。
3. 安装被测试件：将被测试的零部件或器件安装到测试仪上，确保安装牢固，以防止测试过程中出现松动或滑动。
4. 进行测试：按下开始测试的按钮，测试仪将开始记录扭矩值，通过力传感器实时监测被测试件的扭转力。
在测试过程中，确保被测试件的运动轴线与测试仪的传感器轴线处于垂直状态，以保证测试结果的准确性。
5. 数据收集：当测试完成后，测试仪将显示测试结果，并可以通过打印机或连接电脑的方式将测试数据导出保存。
6. 分析结果：根据测试数据进行结果分析，比对标准要求或者产品设计要求，评估被测试件的质量和性能。
7. 清理维护：测试完成后，及时清理测试仪的传感器和仪器表面，保持测试仪的外观干净整洁，以免影响下次测试的准确性。
定期进行维护保养，确保测试仪的正常使用和准确度。
No.数量
No.数量
112233445
5
3、接通电动螺丝刀，并先把螺丝刀调到尽可能小的转速位置；管控项目
主要设备
数字扭力测试仪
型号名
HP－50
5、检查测试仪和电动螺丝刀已完成以上步骤后，把螺丝刀开为向左转动，待传感器弹簧位置向上松开，然后在把螺丝刀开为向右转动，此时把测试仪复位按钮按下，启动螺丝刀观察显示板扭力数值；
1、固定仪器，必要时使用固定夹，完成测试仪充电、按装附件（传感器）、开启电源；
2、完成单位切换开关、模式开关、固定夹、复位按钮操作；异常处理
数字扭力测试仪作业指导书
工程名
测量各种电动螺丝刀批准
料 号
描 述
名 称副资材
治工具作业条件
1.室温：22～28℃
2.湿度：30％～75％
页次审核附件注意事项
测试仪出现异常立即报告管理者
1、定期对测试仪校准，并记录；
2、测试三次均值后填写测试仪记录表（附扭力测试仪记录表）。
6、测式至少三次后，观察数值相差不大于0.5后填写扭力测试仪记录表。
7、测试完以后，关掉电源，从插座上取下辅助物或待测物。
电动螺丝刀
制作郑万洪2018.4.17
A02文件编号
版 本
制定日期更改日期1/1
测试要求
4、把电动螺丝刀按图所示接到传感器上；
2个定
图1
测力传感器
固定夹
单位切换开关
模式开关
调零旋钮
显示板
电源开关
复位按钮
图2
图3
接上符件打开电源开关
图4
显示扭力数值调节电动螺丝大小
设置单位kgf.cm(默认）模式PEAK （默认）。
参考图片：艾固HP系列电批扭力测试仪HP series electornic torque tester功能特点Function·HP-100 ,HP-50,HP-10（付数值数输出端子及外接印表表机功能）·采用液晶数字显示测试数值，判读容易，不会失误；·扭力测定精确达到±0.5%·瞬时逆时方向，扭力皆可测试·最高值保留装置，可以供比较·单位转换开关可选择使用单位kgf-cm N.m. 或kgf-cm Lb.inch·附有组数值输出端子，可连接外围设备，绘出扭力输出曲线图或印出多一次测量结果，以供判读管理·本机采用充电电池，体积小、重量轻、结构精密、方便携带使用·配备一组打印机输出端子，一组数值输出端子，可用以储存汇集、分析各次测试资料；·三段式单位选择开关kgf.cm N.m. Lb.inchType:HP-100,HP-50,HP-10·With LCD digital display test values, interpretation easy, not mistakes;·Torque measurement precision reaches ± 0.5%·Instantaneous counterclockwise direction, the torque test Jieke·The highest value retention device can be used for comparison·Unit switch selectable using the unit kgf-cm Nm or kgf-cm Lb.inch·Set of values with output terminals for connecting peripherals, torque output graphs plotted or printed measurement results once more, for the interpretation of management·The machine uses a rechargeable battery, small size, light weight, structural precision, easy to carry and use ·The printer is equipped with a set of output terminals, a set of values and output terminals, can be used to store the collection, analysis of various test data;·Three-stage unit selector switch kgf.cm N.m. Lb.inch技术参数Parameters。

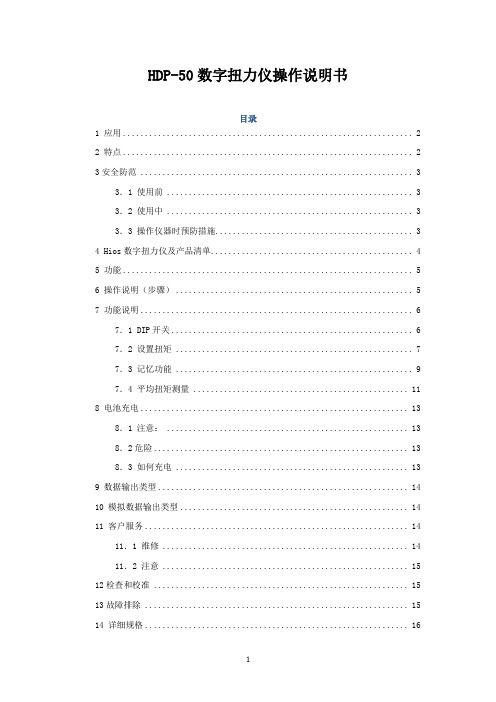

HDP-50数字扭力仪操作说明书目录1 应用 (2)2 特点 (2)3安全防范 (3)3．1 使用前 (3)3．2 使用中 (3)3．3 操作仪器时预防措施 (3)4 Hios数字扭力仪及产品清单 (4)5 功能 (5)6 操作说明（步骤） (5)7 功能说明 (6)7．1 DIP开关 (6)7．2 设置扭矩 (7)7．3 记忆功能 (9)7．4 平均扭矩测量 (11)8 电池充电 (13)8．1 注意： (13)8．2危险 (13)8．3 如何充电 (13)9 数据输出类型 (14)10 模拟数据输出类型 (14)11 客户服务 (14)11．1 维修 (14)11．2 注意 (15)12检查和校准 (15)13故障排除 (15)14 详细规格 (16)无论螺丝刀质量多高，你并不能充分利用其潜力，除非你知道每个作业适量的扭矩，并确保扭矩被传递。
该仪器监测收紧和放松螺丝扭矩,利用一个连接附件，使得其可以将测量数据连接至电脑，用于生产管理集成系统中。
使用方便，准备，成本低。
HIOS数字扭力机，被电子产品，照相机，手表及其他各类精密仪器，以及汽车和飞机等制造商广泛使用。
1 应用1 扭矩的收紧和放松测量（增加扭矩和松弛扭矩）2 其他种类旋转工具的扭矩测量（可能需要适配器）。
扭矩测量数据的用途的例子：（1）自来水螺钉锪孔直径参考；（2）排序所需测扭矩值的螺丝；（3）用螺丝帽的紧度来区分罐子；（4）小零件的破坏性试验；（5）塑料螺纹和塑料部件的质量控制。
2 特点（1）一次可储存100个测量数据；（2）可测量最大、最小和平均扭矩；（3）扭矩值显示可自动复位至零；（4）扭矩值显示自动重新调整；（5）第一峰值测量模式能够确定滑移扭矩；（6）数字显示值准备、易读；（7）按复位键才显示扭矩测量的峰值，以确保记录准确；（8）可以设置在任一方向旋转，方便收紧和放松扭矩；（9）逆时针方向的转矩测量，在显示值前有一个负号；（10）应变计与扭矩传感器直接连接；（11）可集成到统计的过程控制系统；（12）此仪器高度便携，体积小，重量轻，电池可充电；（13）数据可波形或数字打印形式类比输出作为其他用途（需要选配模拟线）；（14）需一个有效的输入工具使测量数据输入到电脑；（15）带有AC适配器，可以在100-240伏电源上使用。
数字扭力测试仪器作业指导书一、引言数字扭力测试仪器是一种用于测量和记录扭矩值的工具。
它能够帮助用户进行精确的扭力测试，以确保机械设备的工作性能和安全性。
本作业指导书旨在为用户提供关于数字扭力测试仪器的操作和使用方法的详细指导，以便正确和有效地完成测试工作。
二、仪器概述1. 数字扭力测试仪器的主要组成部分和工作原理；2. 数字扭力测试仪器的主要特点和优势。
三、安全注意事项在使用数字扭力测试仪器之前，用户需要了解以下安全注意事项，以确保测试工作的安全进行：1. 使用合适的个人防护装备，例如安全手套和护目镜；2. 在使用过程中，保持仪器和测试环境的干净和整洁，防止杂物和污染物干扰测试结果；3. 遵循仪器的操作指南，并按照正确的方法连接和使用；4. 在进行扭力测试时，确保测试样品和设备固定牢固，避免意外伤害；5. 使用合适的测试范围，确保测试结果准确可靠；6. 定期维护和保养仪器，以确保其正常工作。
四、操作步骤本部分将提供数字扭力测试仪器的详细操作步骤，以及相关注意事项。
1. 准备工作a. 检查仪器的电源，并确保其正常工作；b. 确认测试环境的温度和湿度符合要求；c. 根据测试需求，选择合适的测试配件和测试样品。
2. 仪器设置a. 打开仪器电源，并等待仪器启动；b. 进入设置界面，根据测试要求设置测试单位和测试范围；c. 确保仪器与计算机或其他设备的连接正确稳定。
3. 进行测试a. 将测试样品固定到测试台或夹具上；b. 选择合适的测试模式和测试速度；c. 根据仪器提示，将数字扭力测试仪器与测试样品连接；d. 启动测试，观察仪器显示的测试结果，并记录。
4. 测试结果处理a. 根据测试需求，对测试结果进行分析和处理；b. 将结果保存到计算机或其他设备中，以便后续分析和参考；c. 根据测试结果，对样品进行判定和分类，以便作出相应决策。
五、故障排除当数字扭力测试仪器出现故障时，用户可以根据以下故障排除指南尝试解决问题：1. 仪器无法启动或显示异常信息；2. 测试结果与预期不符；3. 仪器连接错误或连接不稳定；4. 其他故障情况。
数字扭力测试仪的操作方法扭力测试仪操作规程数字扭力测试仪是检测和测试及校准各种力矩的精密仪器，适用于各种需要测量力矩的转轴、轴承等产品、卡具、夹具等工具。
今日我们紧要来介绍一下数字扭力测试仪操作数字扭力测试仪是检测和测试及校准各种力矩的精密仪器，适用于各种需要测量力矩的转轴、轴承等产品、卡具、夹具等工具。
今日我们紧要来介绍一下数字扭力测试仪操作方法及使用注意事项，希望可以帮忙用户更好的应用产品。
1、固定仪器，必要时使用固定夹；2、调整单位切换开关到需要的单位；3、把模式开关调整到跟随值位置；4、左右调整调零旋钮，使显示数值为0；5、当需要测量最大值时，设定模式开关至峰值，此数值会保持5秒以上，假如你按一下复位按钮，该数值则自动删除。
6、当使用扭力掌控设备测量电动螺丝刀或气动螺丝刀时，使用合适的测力调整器安置在测力传感头里。
7、在测量其它各种旋转工具或以上未提及的其它各类螺丝刀的扭力时，需使用合适于测力传感头的附加。
8、测量操作完成以后，关掉电源，从插座上取下辅佑襄助物或待测物。
1、安装测力调整器于测量仪的测力传感头上，且用测力传感头上的4个固定螺丝将测力调整器固定，待测螺丝刀的抓口套在精度测量仪的轴头上。
2、设定电动启子开关在反向位置（可用手）返转启子，使测力调整器中的弹簧松弛；3、按复位按钮，使显示值为“0”；4、设定电动螺丝刀开关在正向位置，并启动使之旋转直至自动停止，（弹簧已绷紧压缩）；5、当螺丝刀停止时，在显示板上产生的测量数值为螺丝刀的输出扭力；6、再次反转螺丝刀，使精度调整器回到原来高度，按复位按钮除去数值。
数字扭力测试仪使用注意事项1、定期更换测力调整器的推力轴承，若重复频繁使用，轴承会磨损，因而会失去平滑旋转并引发测量精度退化。
2、使用前检查调整器。
灰尘、缺少黄没或中轴弯曲都会降低测量精度；3、利用附属物可以测量除电动螺丝刀以外的其他工具的扭力，在使用附属物时应注意：1传感头和附属物应密合；2附属物需充分耐用，不致于在测量环境中坏掉；3充电时关掉开关；充电时间应不超过8小时；充电时不可使用；—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
数字扭力测试仪器作业指导书一、引言数字扭力测试仪器是一种常用于测试和测量旋转的力矩或扭矩的设备。
该指导书旨在提供使用数字扭力测试仪器的详细步骤和操作指南，以确保准确性和安全性。
二、设备描述数字扭力测试仪器通常由以下主要组件组成：1. 扭力传感器：用于测量应用在测试对象上的力矩或扭矩。
2. 数字显示屏：显示测量结果和其他相关信息。
3. 控制面板：用于设置测试参数和控制测试过程。
4. 数据存储和传输系统：用于记录和传输测量数据。
三、操作指南在操作数字扭力测试仪器之前，请务必仔细阅读以下步骤和注意事项：1. 校准：在进行任何测试之前，应确保仪器已经过校准。
校准是保证测量准确性的关键步骤。
2. 连接传感器：将传感器正确地连接到被测试对象上。
确保连接牢固，避免产生误差。
3. 设置测试参数：使用仪器的控制面板设置测试参数，如单位、上限和下限等。
确保参数设置正确。
4. 开始测试：按下开始按钮，仪器将开始进行测试。
5. 观察读数：仪器将显示正在正在进行的测试过程中的读数或测量结果。
确保读数稳定后进行下一步操作。
6. 记录数据：根据需要，使用仪器提供的数据存储和传输系统记录测试结果。
确保数据被正确记录。
7. 解除连接：测试完成后，安全地将传感器从被测试对象上解除连接。
四、常见问题和故障排除在操作数字扭力测试仪器时，可能会遇到一些常见问题或出现故障。
以下是一些常见问题和可能的解决方法：1. 读数不稳定或波动较大：检查传感器的连接是否牢固，确保测试对象没有移动或摇动。
2. 读数无法显示或显示错误值：检查电源是否连接，重新校准仪器并确保正确设置测试参数。
3. 数据存储或传输故障：检查数据存储设备的连接并重新尝试存储或传输操作。
请注意，如果以上解决方法无效，建议联系供应商或仪器维修中心获取专业的支持和维修。
五、安全事项在操作数字扭力测试仪器时，请始终遵循以下安全事项：1. 遵循操作手册：务必仔细阅读并理解数字扭力测试仪器的操作手册，并按照要求操作。
