第5章图形图像编程

在Swing中使用JMenubar，JMenu和JMenuItem创建菜单。 菜单制作基本步骤如下： 1.使用JMenubar创建菜单条。 2.使用JMenu创建菜单。 3.使用JMenuItem创建菜单项。 4.将菜单项添加到菜单中，再将菜单添加到菜单条中，最后 将菜单条添加到窗口中。 5.为菜单项添加事件监听器。 6.编写事件处理代码。 注意：菜单条、菜单及菜单项的创建及添加操作没有先后顺 序要求。 例5-2
10.面板 由于JComponent继承于AWT的Container ，因此 JComponent的子类实例都可用于容器。但常用的用来承载 其他组件的容器有JPanel和JScrollPane两种。通过将组件 添加到面板中(面板中也可以添加其他面板)，能够实现对组 件的分层管理，使组件布局更合理，界面更美观。 1)JPanel 面板 JPanel可以创建一个普通面板，可以向面板添加组件，然后 再将面板添加到顶层窗口中，JPanel面板的默认布局是 FlowLayout。 2)JScrollPane面板 JScrollpane可以创建一个带有滚动条的滚动面板，主要为一 些不带滚动条的组件添加滚动条，并可通过滚动条使用组件， 例如：JTextArea，JList。JScrollPane的默认布局为 ScrollPaneLayout，该布局将组件填满整个滚动面板。 例5-4
5.1 Java图形用户界面库概述
1.Java可选的图形用户界面库 1)AWT AWT(Abstract Window Toolkit)又称为抽象窗口工具集，它 是Java最早提供的图形用户界面库。通常AWT中的组件被 称为重量级组件。 2)Swing Swing是Java的另一个图形用户界面库，JDK1.2后引入。 Swing 继承于Awt，但Swing的功能更强大、性能更优化， 与AWT相比较，更能体现Java语言的跨平台性。 3)JavaFX 随着应用需求的提高，桌面应用程序中大量图片、音频、视 频的使用，AWT和Swing中的通用组件已逐渐无法满足应用 的需求，因此Java推出了JavaFX，以满足现代桌面应用的 开发需求。

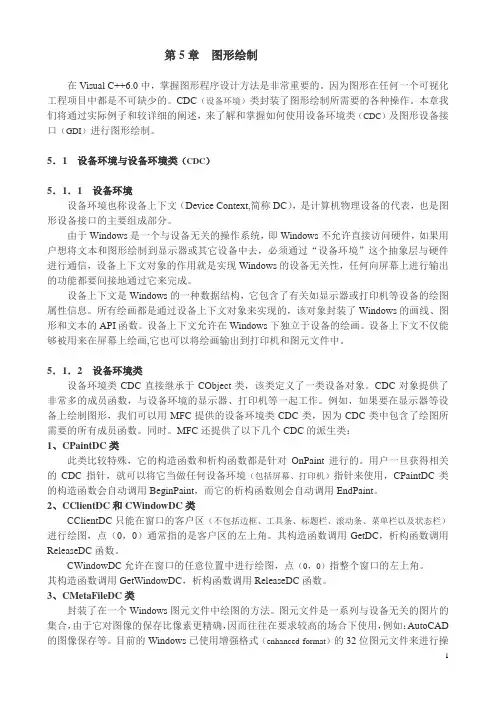

第5章图形绘制在Visual C++6.0中，掌握图形程序设计方法是非常重要的。

因为图形在任何一个可视化工程项目中都是不可缺少的。

CDC（设备环境）类封装了图形绘制所需要的各种操作。

本章我们将通过实际例子和较详细的阐述，来了解和掌握如何使用设备环境类（CDC）及图形设备接口（GDI）进行图形绘制。

5．1 设备环境与设备环境类（CDC）5．1．1 设备环境设备环境也称设备上下文（Device Context,简称DC），是计算机物理设备的代表，也是图形设备接口的主要组成部分。

由于Windows是一个与设备无关的操作系统，即Windows不允许直接访问硬件，如果用户想将文本和图形绘制到显示器或其它设备中去，必须通过“设备环境”这个抽象层与硬件进行通信，设备上下文对象的作用就是实现Windows的设备无关性，任何向屏幕上进行输出的功能都要间接地通过它来完成。

设备上下文是Windows的一种数据结构，它包含了有关如显示器或打印机等设备的绘图属性信息。

所有绘画都是通过设备上下文对象来实现的，该对象封装了Windows的画线、图形和文本的API函数。

设备上下文允许在Windows下独立于设备的绘画。

设备上下文不仅能够被用来在屏幕上绘画,它也可以将绘画输出到打印机和图元文件中。

5．1．2 设备环境类设备环境类CDC直接继承于CObject类，该类定义了一类设备对象。

CDC对象提供了非常多的成员函数，与设备环境的显示器、打印机等一起工作。

例如，如果要在显示器等设备上绘制图形，我们可以用MFC提供的设备环境类CDC类，因为CDC类中包含了绘图所需要的所有成员函数。

同时。

MFC还提供了以下几个CDC的派生类：1、CPaintDC类此类比较特殊，它的构造函数和析构函数都是针对OnPaint进行的。

用户一旦获得相关的CDC指针，就可以将它当做任何设备环境（包括屏幕、打印机）指针来使用，CPaintDC类的构造函数会自动调用BeginPaint，而它的析构函数则会自动调用EndPaint。

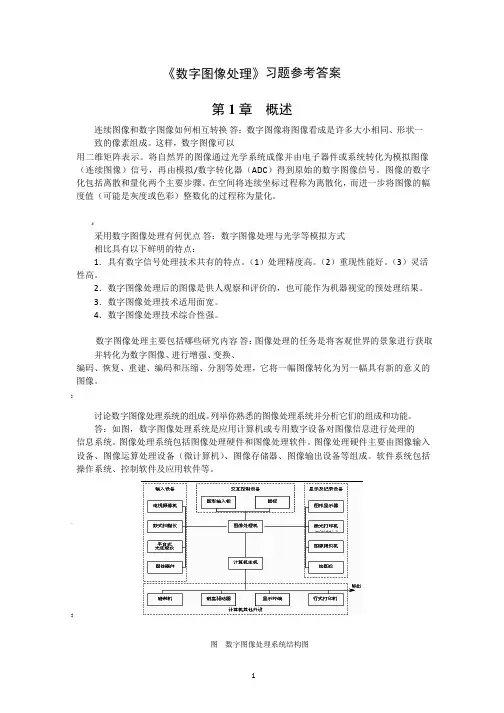

《数字图像处理》习题参考答案第1 章概述连续图像和数字图像如何相互转换答：数字图像将图像看成是许多大小相同、形状一致的像素组成。

这样，数字图像可以用二维矩阵表示。

将自然界的图像通过光学系统成像并由电子器件或系统转化为模拟图像（连续图像）信号，再由模拟/数字转化器（ADC）得到原始的数字图像信号。

图像的数字化包括离散和量化两个主要步骤。

在空间将连续坐标过程称为离散化，而进一步将图像的幅度值（可能是灰度或色彩）整数化的过程称为量化。

#采用数字图像处理有何优点答：数字图像处理与光学等模拟方式相比具有以下鲜明的特点：1．具有数字信号处理技术共有的特点。

（1）处理精度高。

（2）重现性能好。

（3）灵活性高。

2．数字图像处理后的图像是供人观察和评价的，也可能作为机器视觉的预处理结果。

3．数字图像处理技术适用面宽。

4．数字图像处理技术综合性强。

数字图像处理主要包括哪些研究内容答：图像处理的任务是将客观世界的景象进行获取并转化为数字图像、进行增强、变换、编码、恢复、重建、编码和压缩、分割等处理，它将一幅图像转化为另一幅具有新的意义的图像。

]讨论数字图像处理系统的组成。

列举你熟悉的图像处理系统并分析它们的组成和功能。

答：如图，数字图像处理系统是应用计算机或专用数字设备对图像信息进行处理的信息系统。

图像处理系统包括图像处理硬件和图像处理软件。

图像处理硬件主要由图像输入设备、图像运算处理设备（微计算机）、图像存储器、图像输出设备等组成。

软件系统包括操作系统、控制软件及应用软件等。

$图数字图像处理系统结构图1常见的数字图像处理开发工具有哪些各有什么特点答．目前图像处理系统开发的主流工具为Visual C++（面向对象可视化集成工具）和MATLAB 的图像处理工具箱（Image Processing Tool box）。

两种开发工具各有所长且有相互间的软件接口。

Microsoft 公司的VC++是一种具有高度综合性能的面向对象可视化集成工具，用它开发出来的Win 32 程序有着运行速度快、可移植能力强等优点。

完成了以上知识点的学习，下面通过两个实例的操作来复习和巩固所学知识，提升技能。水 彩和光斑效果能在美工设计图片背景时使用。
1. 背景水彩效果
图 5-48
图 5-49
图 5-50
图 5-51
图 5-52
2. 制作光斑效果
图 5-53Βιβλιοθήκη 图 5-54图 5-55 图 5-56
图 5-57
图 5-58
图 5-59
图 5-60
5.5 课后练习 1. 制作二级页主题海报 打开本章制作的“海报背景 .psd”图像文件， 然后使用多边形工具和钢笔工具绘制相应形状，并 使用渐变工具填充相应的颜色，最后使用文字工具 输入主题文字，效果如图 5-61 所示（资源包 /05/ 效果 / 二级页主题海报 .psd）。
