一个交换机两个接口属于本征 vlan 的 trunk 口问题

trunk配置的原理
Trunk配置是一种网络交换机的端口配置，它的原理是将多个VLAN的数据流通过一个物理端口进行传输。

这样可以实现不同VLAN间的数据传输，提高网络环境的灵活性和效率。

Trunk配置在交换机的物理端口上实现，需要在端口上设置双工方式、速率、VLAN等参数。

当一个交换机端口被配置为Trunk端口后，它就可以同时传输多个VLAN的数据。

因此，在配置Trunk端口之前，需要先进行VLAN的划分和配置。

Trunk端口的传输方式有两种：Inter-Switch Link (ISL)和802.1Q。

ISL是思科公司开发的一种协议，它将整个VLAN帧打包作为一个封包进行传输；而802.1Q是IEEE标准中定义的一种协议，它是将VLAN ID信息添加到原来的数据帧中进行传输。

在使用Trunk配置时，需要注意以下几点：
1.确保在使用Trunk端口时，交换机端口的双工方式、速率、VLAN等参数与连接的设备相一致。

2.在使用ISL方式进行Trunk传输时，要求连接的设备必须是思科设备，否则将无法进行数据传输。

3.在使用802.1Q方式进行Trunk传输时，需要设置VLAN ID 范围，并确保所有连接设备都支持802.1Q协议。

4.建议对Trunk端口进行安全设置，确保只有授权的设备可以接入。

总之，Trunk配置是一种将多个VLAN的数据流通过一个物理端口进行传输的网络交换机端口配置。

它可以提高网络环境的灵活性和效率，但在使用时需要注意相关的配置和安全设置。

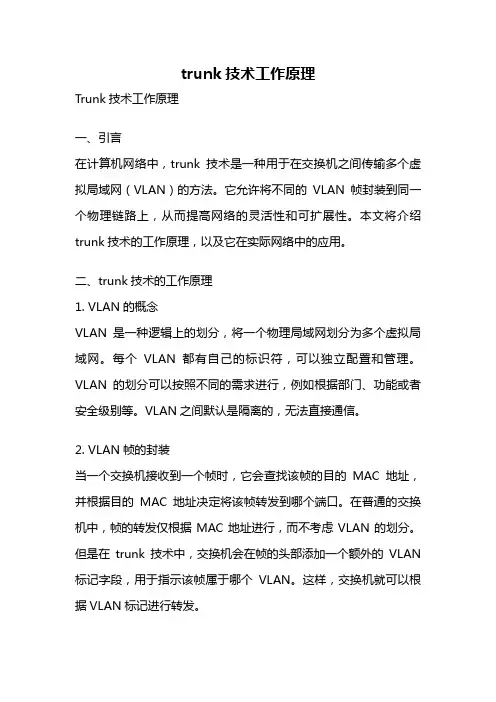

trunk技术工作原理Trunk技术工作原理一、引言在计算机网络中，trunk技术是一种用于在交换机之间传输多个虚拟局域网（VLAN）的方法。

它允许将不同的VLAN帧封装到同一个物理链路上，从而提高网络的灵活性和可扩展性。

本文将介绍trunk技术的工作原理，以及它在实际网络中的应用。

二、trunk技术的工作原理1. VLAN的概念VLAN是一种逻辑上的划分，将一个物理局域网划分为多个虚拟局域网。

每个VLAN都有自己的标识符，可以独立配置和管理。

VLAN的划分可以按照不同的需求进行，例如根据部门、功能或者安全级别等。

VLAN之间默认是隔离的，无法直接通信。

2. VLAN帧的封装当一个交换机接收到一个帧时，它会查找该帧的目的MAC地址，并根据目的MAC地址决定将该帧转发到哪个端口。

在普通的交换机中，帧的转发仅根据MAC地址进行，而不考虑VLAN的划分。

但是在trunk技术中，交换机会在帧的头部添加一个额外的VLAN 标记字段，用于指示该帧属于哪个VLAN。

这样，交换机就可以根据VLAN标记进行转发。

3. 802.1Q协议trunk技术使用了IEEE 802.1Q协议来实现VLAN的封装和解封装。

该协议定义了在以太网帧中添加VLAN标记的格式。

具体而言，它在以太网帧的头部添加了一个4字节的标记字段，其中包含了VLAN的ID和一些控制信息。

交换机通过解析这个标记字段，可以正确地进行VLAN的转发和隔离。

4. trunk口的设置在trunk技术中，交换机上的某些端口被配置为trunk口，用于传输多个VLAN的帧。

在这些端口上，交换机会将接收到的帧进行解封装，并根据VLAN标记进行转发。

而对于普通的接入口，交换机则不会进行解封装，而是直接将帧转发到目的端口。

5. VLAN信息的传递为了保证交换机之间正确地转发VLAN帧，它们需要在trunk口之间传递VLAN的信息。

一种常用的方法是使用VLAN Trunking Protocol（VTP），它可以自动将VLAN的信息进行广播和同步。

trunk接口工作原理Trunk接口是在交换机之间传递多个VLAN的一种接口类型。

在前端的局域网中，可能存在多个VLAN，而交换机只能在同一网络中传递一个VLAN的流量。

使用Trunk接口，则可以将多个VLAN的流量通过同一物理接口传递。

下面，我们将详细阐述Trunk接口的工作原理：1. VLAN识别Trunk接口连接交换机的方式与一般接口连接设备的方式不同。

普通接口连接设备时，只有一个VLAN的流量被传递。

而Trunk接口可以在同一物理接口上传递多个VLAN的流量。

因此，在接收到数据帧时，交换机需要识别数据帧所属的VLAN。

2. VLAN标签在Trunk接口上传递多个VLAN的流量时，需要对每个数据帧打上VLAN标签。

这个标签可以告诉交换机该数据帧属于哪个VLAN。

标签通常包括三个部分：VLAN ID、优先级和类型。

其中，VLAN ID是标识数据帧所属VLAN的唯一标识符，而优先级和类型则用于标识数据帧的重要性和类型。

3. VLAN故障处理由于Trunk接口传递的多个VLAN流量会经过多个交换机，因此在网络中可能会存在VLAN故障。

在这种情况下，交换机需要采取一些措施来处理故障，以确保数据帧能够在网络中正确传递。

一般采用的方式包括：VTP协议、STP协议和单独配置。

4. 协议封装Trunk接口传递的多个VLAN流量可以使用不同的协议封装方式。

常见的封装方式包括ISL和802.1Q。

在这里，我们以802.1Q为例进行讲解。

802.1Q是最常见的VLAN标准协议。

在传输数据时，交换机会在数据帧的头部加上四个字节的VLAN标签，标识数据帧上一个VLAN ID。

5. 配置Trunk接口需要注意的是，配置Trunk接口并不是一件容易的事情。

在配置过程中需要涉及到很多的参数设置，包括VLAN ID、VLAN标签、协议封装方式等等。

如果配置不当，可能会导致网络故障，影响网络的正常工作。

因此，在配置Trunk接口的时候，需要仔细检查每个参数的设置，确保参数的设置是正确的。

trunk口可以走各个vlan的数据access只可以走端口当前所在vlan的数据access 口是接pc机的trunk 口是交换机与交换机相连的接口首先，将交换机的类型进行划分，交换机分为低端(SOHO级)和高端(企业级)。

其两者的重要区别就是低端的交换机，每一个物理端口为一个逻辑端口，而高端交换机则是将多个物理端口捆绑成一个逻辑端口再进行的配置的。

cisco网络中，交换机在局域网中最终稳定状态的接口类型主要有四种：access/ trunk/ multi/ dot1q-tunnel。

1、access: 主要用来接入终端设备，如PC机、服务器、打印服务器等。

2、trunk: 主要用在连接其它交换机，以便在线路上承载多个vlan。

3、multi: 在一个线路中承载多个vlan，但不像trunk,它不对承载的数据打标签。

主要用于接入支持多vlan的服务器或者一些网络分析设备。

现在基本不使用此类接口，在cisco的网络设备中，也基本不支持此类接口了。

4、dot1q-tunnel: 用在Q-in-Q隧道配置中。

Cisco网络设备支持动态协商端口的工作状态，这为网络设备的实施提供了一定的方便（但不建议使用动态方式）。

cisco动态协商协议从最初的DISL（Cisco 私有协议）发展到DTP（公有协议）。

根据动态协议的实现方式，Cisco网络设备接口主要分为下面几种模式：1、switchport mode access: 强制接口成为access接口，并且可以与对方主动进行协商，诱使对方成为access模式。

2、switchport mode dynamic desirable: 主动与对协商成为Trunk接口的可能性，如果邻居接口模式为Trunk/desirable/auto之一，则接口将变成trunk 接口工作。

如果不能形成trunk模式，则工作在access模式。

这种模式是现在交换机的默认模式。

3、switchport mode dynamic auto: 只有邻居交换机主动与自己协商时才会变成Trunk接口，所以它是一种被动模式，当邻居接口为Trunk／desirable之一时，才会成为Trunk。
