网架行业标准钢网架（壳）螺栓球节点封板、锥头技术规程Technical specification for end plate and cone-shaped connectors in bolted spherical joints of steel space grid（latticed shell）xx-xx-xx发布 xx-xx-xx实施中国建筑金属结构协会前言本标准第五章为强制性条款，其余条文为推荐性条款。

钢网架（壳）螺栓球节点是钢网架（壳）的重要受力点，节点用封板、锥头是螺栓球网架杆件与螺栓球连接的关键部件，这些部位目前主要采用模锻成型工艺加工制造。

为了保证钢网架（壳）螺栓球节点用封板、锥头的质量，特制定本标准。

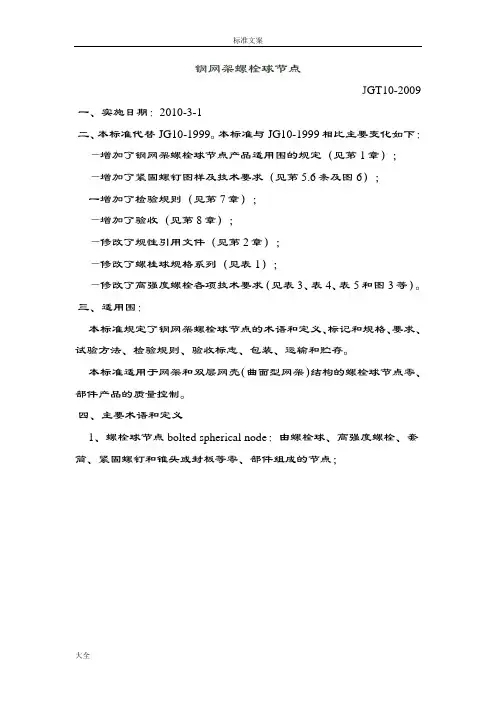

本标准的技术内容参照国家现行标准《空间网格技术规程》JGJ 7-2010 、《网架结构工程质量检验评定标准》JGJ 78-1991 、《钢结构设计规范》GB 50017-2003 、《钢网架螺栓球节点》JG/T 10-2009和《钢网架检验及验收标准》JG 12-1999等有关标准、并根据国内外市场需求和江苏省产品现状确定。

本标准的编写遵循国家现行标准《标准化工作导则》GB/T 1.1-2000 、GB/T 1.2-2002的有关规定。

本标准主要起草单位：江苏省网架及钢结构产品质量监督检验中心、徐州市建设机械金属结构协会、徐州市标准化协会、江苏恒久钢构有限公司、徐州飞虹网架（集团）有限公司。

本标准主要起草人：本标准于xx年xx月首次发布。

钢网架（壳）螺栓球节点封板、锥头技术规范1.范围本标准规定了钢网架（壳）螺栓球节点封板、锥头的分类和命名、技术要求、试验方法、检验规则、标志、包装、运输、贮存等内容。

本标准适用于模锻成型经机械加工制造的钢网架（壳）螺栓球节点封板、锥头（以下简称封板、锥头）。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。

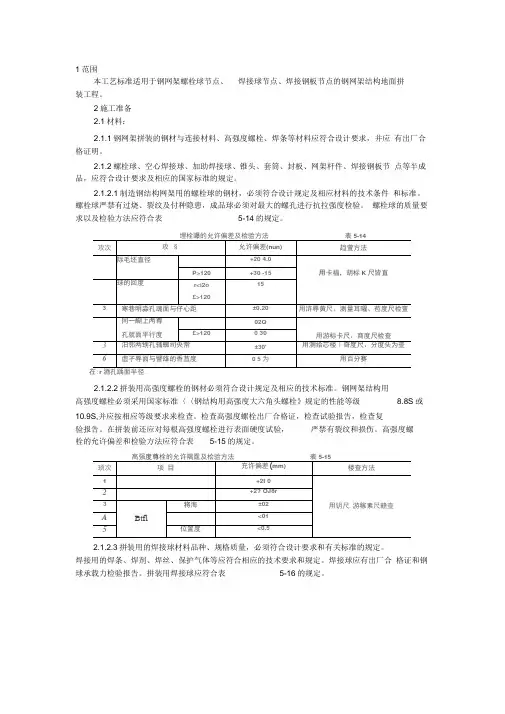

1范围本工艺标准适用于钢网架螺栓球节点、焊接球节点、焊接钢板节点的钢网架结构地面拼装工程。

2施工准备2.1材料：2.1.1钢网架拼装的钢材与连接材料、高强度螺栓、焊条等材料应符合设计要求，并应有出厂合格证明。

2.1.2螺栓球、空心焊接球、加助焊接球、锥头、套筒、封板、网架杆件、焊接钢板节点等半成品，应符合设计要求及相应的国家标准的规定。

2.1.2.1制造钢结构网架用的螺栓球的钢材，必须符合设计规定及相应材料的技术条件和标准。

螺栓球严禁有过烧、裂纹及付种隐患，成品球必须对最大的螺孔进行抗拉强度检验。

螺栓球的质量要求以及检验方法应符合表5-14的规定。

r2.1.2.2拼装用高强度螺栓的钢材必须符合设计规定及相应的技术标准。

钢网架结构用高强度螺栓必须采用国家标准〈〈钢结构用高强度大六角头螺栓》规定的性能等级8.8S或10.9S,并应按相应等级要求来检查。

检查高强度螺栓出厂合格证，检查试验报告，检查复验报告。

在拼装前还应对每根高强度螺栓进行表面硬度试验，严禁有裂纹和损伤。

高强度螺栓的允许偏差和检验方法应符合表5-15的规定。

2.1.2.3拼装用的焊接球材料品种、规格质量，必须符合设计要求和有关标准的规定。

焊接用的焊条、焊剂、焊丝、保护气体等应符合相应的技术要求和规定。

焊接球应有出厂合格证和钢球承载力检验报告。

拼装用焊接球应符合表5-16的规定。

5-162.1.2.4钢网架拼装封板、锥头、套筒的钢材，必须符合设计要求及相应的技术标准。

封板、锥头、套筒外观木得有裂纹、过烧及氧化皮。

封板、锥头、套筒的质量要求和检验方法应符合表5-17的规定。

注1胡械、粮头、蓼筒应分别进行检敦评走.2 F为琴19的外援照半役.2.1.2.5钢网架拼装焊接用钢板，必须符合设计要求及相应的技术标准。

焊接材料应有出厂合格证及相应的技术标准。

钢板节点的拼装焊缝应达到设计要求。

其质量要求及检验方法应符合表5-18的规定。

2.1.2.6钢网架拼装用杆件的钢材品种、规格、质量，必须符合设计规定及相应的技术标准。

钢网架焊接质量无损检验检测原始记录工程名称报告编号探伤面焊接方法试块探伤时机扫描比例表面补偿探伤方法仪器探伤比例检验规程验收标准耦合剂焊缝种类探伤灵敏度质量等级探伤部位示意图：探伤结果及返修情况构件名称抽样数量焊缝编号检验长度mm焊缝总长mm评定级别评定结果备注返修合格检验员UT级审核UT级报告日期年月日杆件焊缝锥头涂层厚度检测原始记录检验：审核：年月日高强度大六角螺栓检测原始记录检验：审核：年月日扭剪型高强螺栓检测原始记录检验：审核：年月日紧固件机械性能检测原始记录检验：审核：年月日粗牙螺纹螺母检测原始记录检验：审核：年月日六角头螺栓检测原始记录检验：审核：年月日钢网架螺栓球节点高强螺栓检测原始记录检验：审核：年月日钢网架螺栓球节点检测原始记录检验：审核：年月日钢网架焊接空心球节点检测原始记录检验：审核：年月日钢筋焊接件检测原始记录检验：审核：年月日焊接接头及焊接试样检测原始记录检验：审核：年月日构件摩擦面检测原始记录检验：审核：年月日焊接球及螺栓球加工质量检测原始记录检验：审核：年月日钢网架杆件尺寸检测原始记录检验：审核：年月日钢网架支承面检测原始记录检验：审核：年月日总拼及安装质量检测原始记录检验：审核：年月日钢柱垂直度检测原始记录检验：审核：年月日节点承载力检测原始记录检验：审核：年月日网架工程挠度检测原始记录表检测：审核：钢网架整体偏差检测原始记录检验：审核：年月日垂直度和侧向弯曲检测原始记录检验：审核：年月日主体结构尺寸检测原始记录检验：审核：年月日。
