GBT16939-1997 钢网架螺栓球节点用高强度螺栓(可编辑)

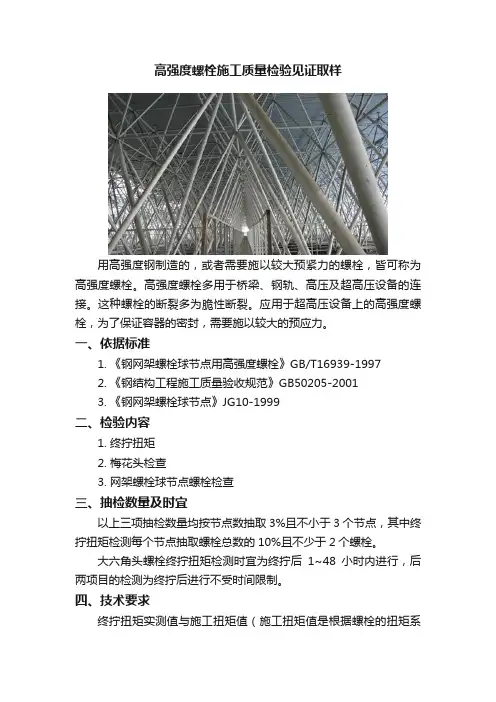

高强度螺栓施工质量检验见证取样
用高强度钢制造的，或者需要施以较大预紧力的螺栓，皆可称为高强度螺栓。

高强度螺栓多用于桥梁、钢轨、高压及超高压设备的连接。

这种螺栓的断裂多为脆性断裂。

应用于超高压设备上的高强度螺栓，为了保证容器的密封，需要施以较大的预应力。

一、依据标准
1.《钢网架螺栓球节点用高强度螺栓》GB/T16939-1997
2.《钢结构工程施工质量验收规范》GB50205-2001
3.《钢网架螺栓球节点》JG10-1999
二、检验内容
1.终拧扭矩
2.梅花头检查
3.网架螺栓球节点螺栓检查
三、抽检数量及时宜
以上三项抽检数量均按节点数抽取3%且不小于3个节点，其中终拧扭矩检测每个节点抽取螺栓总数的10%且不少于2个螺栓。

大六角头螺栓终拧扭矩检测时宜为终拧后1~48小时内进行，后两项目的检测为终拧后进行不受时间限制。

四、技术要求
终拧扭矩实测值与施工扭矩值（施工扭矩值是根据螺栓的扭矩系
数试验平均值及施工预拉力标准值计算所得）偏差在10%以内为合格。

扭剪型高强度螺栓连接副终拧后未拧掉梅花点不应大于该节点螺栓数的5%，对于未拧掉的梅花头进行终拧扭矩检查应符合终拧扭矩技术要求为合格。

螺栓球节点网架总拼完成后，高强度螺栓与球节点应紧固连接，高强度螺栓拧入螺栓球内的螺纹长度不应小1倍螺栓直径，连接处不应出现间隙、松动等未拧紧情况。

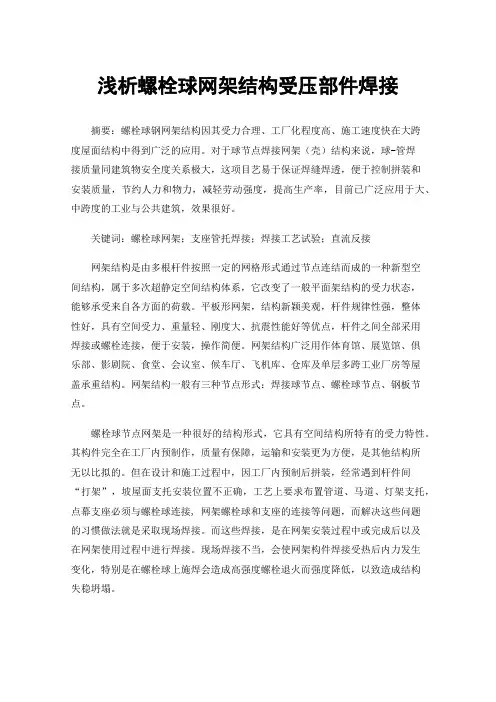

浅析螺栓球网架结构受压部件焊接摘要：螺栓球钢网架结构因其受力合理、工厂化程度高、施工速度快在大跨度屋面结构中得到广泛的应用。

对于球节点焊接网架（壳）结构来说，球-管焊接质量同建筑物安全度关系极大，这项目艺易于保证焊缝焊透，便于控制拼装和安装质量，节约人力和物力，减轻劳动强度，提高生产率，目前已广泛应用于大、中跨度的工业与公共建筑，效果很好。

关键词：螺栓球网架；支座管托焊接；焊接工艺试验；直流反接网架结构是由多根杆件按照一定的网格形式通过节点连结而成的一种新型空间结构，属于多次超静定空间结构体系，它改变了一般平面架结构的受力状态，能够承受来自各方面的荷载。

平板形网架，结构新颖美观，杆件规律性强，整体性好，具有空间受力、重量轻、刚度大、抗震性能好等优点，杆件之间全部采用焊接或螺栓连接，便于安装，操作简便。

网架结构广泛用作体育馆、展览馆、俱乐部、影剧院、食堂、会议室、候车厅、飞机库、仓库及单层多跨工业厂房等屋盖承重结构。

网架结构一般有三种节点形式：焊接球节点、螺栓球节点、钢板节点。

螺栓球节点网架是一种很好的结构形式，它具有空间结构所特有的受力特性。

其构件完全在工厂内预制作，质量有保障，运输和安装更为方便，是其他结构所无以比拟的。

但在设计和施工过程中，因工厂内预制后拼装，经常遇到杆件间“打架”，坡屋面支托安装位置不正确，工艺上要求布置管道、马道、灯架支托，点幕支座必须与螺栓球连接, 网架螺栓球和支座的连接等问题，而解决这些问题的习惯做法就是采取现场焊接。

而这些焊接，是在网架安装过程中或完成后以及在网架使用过程中进行焊接。

现场焊接不当，会使网架构件焊接受热后内力发生变化，特别是在螺栓球上施焊会造成高强度螺栓退火而强度降低，以致造成结构失稳坍塌。

我部监理的市某重点工程，屋盖承重结构设计为螺栓球网架结构型式，其最大跨度为24M，网架面积为2000M2。

设计要求：支座球必须采用E5016或E5015焊条焊接，螺栓球与底座焊接前必须对球进行预热至150～200℃，焊缝质量等级达到二级标准。

钢结构用螺栓及进场检验标准4.3.1螺栓的性能等级按照性能等级划分，螺栓可分为3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9十个等级，其中8.8及级以上螺栓材质为低碳合金钢或中碳钢并经热处理，通称为高强度螺栓，8.8级以下通称普通螺栓。

螺栓性能等级标号由两部分数字组成，分别表示螺栓的公称抗拉强度和屈强比。

例如性能等级为4.6级的螺栓，其含义为：“4”为螺栓材质公称抗拉强度(MPa)的1/100，“6”为螺栓材质屈强比的10倍。

两部分数字的乘积(4×6=24)为螺栓材质公称屈服点的(MPa)1/10。

4.3.2螺栓的制作精度等级螺栓的制作精度等级分为A、B、C级三个等级。

A、B级为精制螺栓。

A、B级螺栓应与I类孔匹配应用。

I类孔的孔径与螺栓公称直径相等，基本上无缝隙，螺栓可轻击入孔，类似于铆钉一样受剪及承压（挤压）。

但A、B级螺栓对构件的拼装精度要求很高，价格也贵，工程中较少采用。

C级为粗制螺栓。

C级螺栓常与II类孔匹配应用。

II类孔的孔径比螺栓直径大1~2mm，缝隙较大，螺栓入孔较容易，相应其受剪性能较差，C级的普通螺栓适宜用于受拉力的连接，受剪时另用支托承受剪力。

4.3.3高强度螺栓高强度螺栓包括大六角头高强度螺栓、扭剪型高强度螺栓、钢网架螺栓球节点用高强度螺栓。

高强度螺栓连接副是一整套的含意，包括一个螺栓、一个螺母和一个垫圈。

高强度螺栓已广泛用于钢结构构件连接，在高层建筑钢结构中已成为主要的连接件。

安装时，要先对构件连接端及连接板表面经特殊处理（如喷砂），形成粗糙面，随后再对高强度螺栓施加预拉力，将使紧固部位产生很大的摩擦阻力。

使用高强度螺栓可减少大量工地焊接的工作量。

4.3.3.1大六角头高强度螺栓连接副：大六角头高强度螺栓的头部尺寸比普通六角头螺栓要大，可适应施加预拉力的工具及操作要求，同时也增大与连接板间的承压或摩擦面积。

其产品标准为《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T1231。

钢拱架送检规范一、钢结构原材1、碳素结构钢GB/T700（1）检测参数：化学成分、拉伸试验、弯曲试验、冲击试验。

（2）批量：钢材应成批验收，每批必须由同一材质、同一炉次编号、同一质量等级、同一厚度的钢材组成。

每批质量应不大于60t。

（3）抽样：拉伸试验每批1个；弯曲试验每批1个；冲击试验每批1组（3个）。

2、低合金钢GB/T1591（1）检测参数：化学成分、拉伸试验、弯曲试验、冲击试验、Z向钢厚度方向断面收缩率。

（2）批量：钢材应成批验收，每批应由同一材质、同一质量等级、同一炉次编号、同一厚度的钢材组成，每批质量应不大于60t。

钢带的组批重量按相应产品标准规定。

对于Z向钢的组批，应符合GB/T5313的规定。

Z25、Z35级钢板应逐轧制张进行钢板厚度方向性能检验。

Z15级钢板按批进行钢板厚度方向性能检验，每批钢板由同一牌号、同一炉号、同一厚度、同一交货状态的钢板组成，每批重量不大于50t。

需方有要求时，也可逐轧制张检验。

（3）抽样：拉伸试验每批1个；弯曲试验每批1个；冲击试验每批1组（3个）；Z向钢厚度方向断面收缩率每批3个。

3、耐候结构钢GB/T4171（1）检测参数：化学成分、拉伸试验、弯曲试验、冲击试验。

（2）钢材应成批验收。

每批由同一材质、同一炉（罐）号、同一加工方法、同一尺寸、同一交货状态或同一热处理制度(炉次）的钢材组成；冷轧产品每批质量不应大于30t。

（3）拉伸试验每批1个，弯曲试验每批1个，冲击试验每批1组（3个）。

优质碳素结构钢GB/T699（1）检测参数：化学成分、拉伸试验、硬度、冲击试验、低倍组织。

（2）批量：钢材应按批检查和验收。

每批由同一炉（罐）号、同一加工方法、同一尺寸、同一交货状态或同一热处理制度(炉次）和同一表面状态的钢材组成。

（3）抽样：拉伸试验取样不同根钢材每批2件，硬度取样不同钢材每批3件，冲击试验取样不同钢材每批2组，低倍组织取样每批2个。

4、连续热镀锌钢板及钢带GB/T2518（1）检测参数：化学成分、拉伸试验、镀层重量。

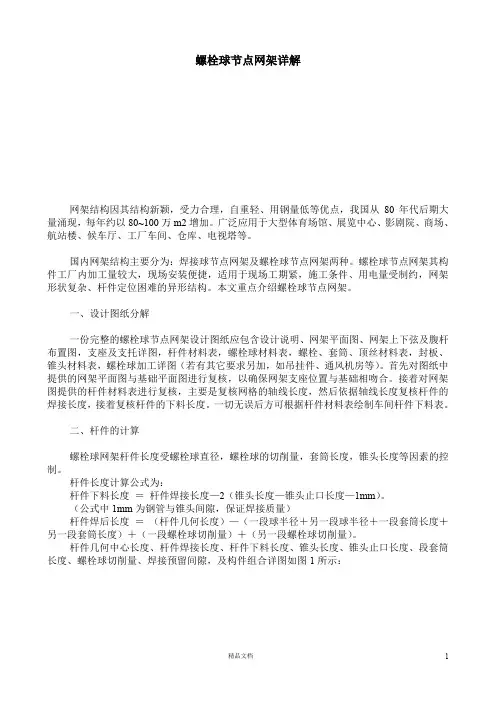

螺栓球节点网架详解网架结构因其结构新颖，受力合理，自重轻、用钢量低等优点，我国从80年代后期大量涌现，每年约以80~100万m2增加。

广泛应用于大型体育场馆、展览中心、影剧院、商场、航站楼、候车厅、工厂车间、仓库、电视塔等。

国内网架结构主要分为：焊接球节点网架及螺栓球节点网架两种。

螺栓球节点网架其构件工厂内加工量较大，现场安装便捷，适用于现场工期紧，施工条件、用电量受制约，网架形状复杂、杆件定位困难的异形结构。

本文重点介绍螺栓球节点网架。

一、设计图纸分解一份完整的螺栓球节点网架设计图纸应包含设计说明、网架平面图、网架上下弦及腹杆布置图，支座及支托详图，杆件材料表，螺栓球材料表，螺栓、套筒、顶丝材料表，封板、锥头材料表，螺栓球加工详图（若有其它要求另加，如吊挂件、通风机房等）。

首先对图纸中提供的网架平面图与基础平面图进行复核，以确保网架支座位置与基础相吻合。

接着对网架图提供的杆件材料表进行复核，主要是复核网格的轴线长度，然后依据轴线长度复核杆件的焊接长度，接着复核杆件的下料长度。

一切无误后方可根据杆件材料表绘制车间杆件下料表。

二、杆件的计算螺栓球网架杆件长度受螺栓球直径，螺栓球的切削量，套筒长度，锥头长度等因素的控制。

杆件长度计算公式为：杆件下料长度＝杆件焊接长度—2（锥头长度—锥头止口长度—1mm）。

（公式中1mm为钢管与锥头间隙，保证焊接质量）杆件焊后长度＝（杆件几何长度）—（一段球半径＋另一段球半径＋一段套筒长度＋另一段套筒长度）＋（一段螺栓球切削量）＋（另一段螺栓球切削量）。

杆件几何中心长度、杆件焊接长度、杆件下料长度、锥头长度、锥头止口长度、段套筒长度、螺栓球切削量、焊接预留间隙，及构件组合详图如图1所示：以上数据在网架设计图中除锥头止口长度外，已经确定。

锥头止口长度可以依据网架杆件材料表中的焊接长度和下料长度计算得出，即将计算杆件下料长度的公式逆推：锥头止口长度=（杆件焊接长度—杆件下料长度）÷2＋1mm（公式中1mm为钢管与锥头间隙，保证焊接质量）。

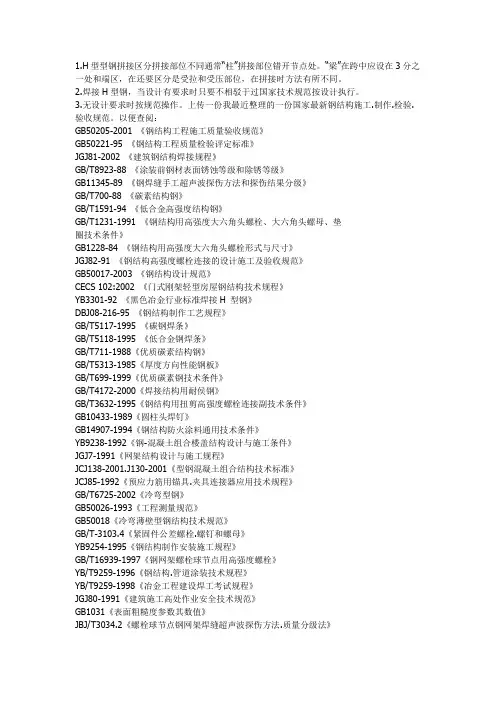

1.H型型钢拼接区分拼接部位不同通常“柱”拼接部位错开节点处。

“梁”在跨中应设在3分之一处和端区，在还要区分是受拉和受压部位，在拼接时方法有所不同。

2.焊接H型钢，当设计有要求时只要不相驳于过国家技术规范按设计执行。

3.无设计要求时按规范操作。

上传一份我最近整理的一份国家最新钢结构施工.制作.检验.验收规范。

以便查阅：GB50205-2001 《钢结构工程施工质量验收规范》GB50221-95 《钢结构工程质量检验评定标准》JGJ81-2002 《建筑钢结构焊接规程》GB/T8923-88 《涂装前钢材表面锈蚀等级和除锈等级》GB11345-89 《钢焊缝手工超声波探伤方法和探伤结果分级》GB/T700-88 《碳素结构钢》GB/T1591-94 《低合金高强度结构钢》GB/T1231-1991 《钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件》GB1228-84 《钢结构用高强度大六角头螺栓形式与尺寸》JGJ82-91 《钢结构高强度螺栓连接的设计施工及验收规范》GB50017-2003 《钢结构设计规范》CECS 102:2002 《门式刚架轻型房屋钢结构技术规程》YB3301-92 《黑色冶金行业标准焊接H 型钢》DBJ08-216-95 《钢结构制作工艺规程》GB/T5117-1995 《碳钢焊条》GB/T5118-1995 《低合金钢焊条》GB/T711-1988《优质碳素结构钢》GB/T5313-1985《厚度方向性能钢板》GB/T699-1999《优质碳素钢技术条件》GB/T4172-2000《焊接结构用耐侯钢》GB/T3632-1995《钢结构用扭剪高强度螺栓连接副技术条件》GB10433-1989《圆柱头焊钉》GB14907-1994《钢结构防火涂料通用技术条件》YB9238-1992《钢-混凝土组合楼盖结构设计与施工条件》JGJ7-1991《网架结构设计与施工规程》JCJ138-2001.J130-2001《型钢混凝土组合结构技术标准》JCJ85-1992《预应力筋用锚具.夹具连接器应用技术规程》GB/T6725-2002《冷弯型钢》GB50026-1993《工程测量规范》GB50018《冷弯薄壁型钢结构技术规范》GB/T-3103.4《紧固件公差螺栓.螺钉和螺母》YB9254-1995《钢结构制作安装施工规程》GB/T16939-1997《钢网架螺栓球节点用高强度螺栓》YB/T9259-1996《钢结构.管道涂装技术规程》YB/T9259-1998《冶金工程建设焊工考试规程》JGJ80-1991《建筑施工高处作业安全技术规范》GB1031《表面粗糙度参数其数值》JBJ/T3034.2《螺栓球节点钢网架焊缝超声波探伤方法.质量分级法》CECS77：96《钢结构加固技术规范》YB9257-1996《钢结构检测评定及加固技术规范》GB324-1988《焊接符号表示法》GB5185-1985《金属焊接及钎焊方法在图样上的表示代号》GB9448-1988《焊接与气割安全》GB986-1988《埋弧焊缝坡口的基本形式与尺寸》GB10854-1989《钢结构焊缝外形尺寸》GB6417-1986《金属熔化焊焊缝缺陷分类及说明》GB1300-1997《焊接用钢丝》GB/T8110-1995《气体保护电弧焊用碳钢低合金钢焊丝》GB12470-1990《低合金钢埋弧焊用焊剂》GB5293-1985《碳素钢埋弧焊用焊剂》GB10045-1988《碳钢药芯焊丝》JB/T9186-1999《二氧化碳气体保护焊工艺规程》JB/T6046-1992《碳钢.低合金焊接结构件焊后热处理方法》GB/T12469-1990《钢熔化焊接头的要求和缺陷分级》GB3323-1987《钢熔化焊对接头射线照相和质量分级》JB/T6062-1992《焊缝渗透检验方法和缺陷痕迹的分级》GB/T15822-1995《磁粉探伤方法》JG/T3034.2-1996《焊接球节点钢网架焊缝超声波探伤质量分级法》GB/T11345-1989《钢焊缝手工超声波探伤方法和探伤结果分级》JB/T6967-1993《电渣焊通用技术条件》GB/T1730《漆膜硬度测定法》对于H型钢的拼接，论坛有很多好的贴子，可以使用论坛的搜索功能。

螺栓球节点网架的详解2015-11-27网架结构因其结构新颖，受力合理，自重轻、用钢量低等优点，我国从80年代后期大量涌现，每年约以80~100万m2增加。

广泛应用于大型体育场馆、展览中心、影剧院、商场、航站楼、候车厅、工厂车间、仓库、电视塔等。

国内网架结构主要分为：焊接球节点网架及螺栓球节点网架两种。

螺栓球节点网架其构件工厂内加工量较大，现场安装便捷，适用于现场工期紧，施工条件、用电量受制约，网架形状复杂、杆件定位困难的异形结构。

本文重点介绍螺栓球节点网架。

一、设计图纸分解一份完整的螺栓球节点网架设计图纸应包含设计说明、网架平面图、网架上下弦及腹杆布置图，支座及支托详图，杆件材料表，螺栓球材料表，螺栓、套筒、顶丝材料表，封板、锥头材料表，螺栓球加工详图（若有其它要求另加，如吊挂件、通风机房等）。

首先对图纸中提供的网架平面图与基础平面图进行复核，以确保网架支座位置与基础相吻合。

接着对网架图提供的杆件材料表进行复核，主要是复核网格的轴线长度，然后依据轴线长度复核杆件的焊接长度，接着复核杆件的下料长度。

一切无误后方可根据杆件材料表绘制车间杆件下料表。

二、杆件的计算螺栓球网架杆件长度受螺栓球直径，螺栓球的切削量，套筒长度，锥头长度等因素的控制。

杆件长度计算公式为：杆件下料长度＝杆件焊接长度—2（锥头长度—锥头止口长度—1mm）。

（公式中1mm为钢管与锥头间隙，保证焊接质量）杆件焊后长度＝（杆件几何长度）—（一段球半径＋另一段球半径＋一段套筒长度＋另一段套筒长度）＋（一段螺栓球切削量）＋（另一段螺栓球切削量）。

杆件几何中心长度、杆件焊接长度、杆件下料长度、锥头长度、锥头止口长度、段套筒长度、螺栓球切削量、焊接预留间隙，及构件组合详图如图1所示：以上数据在网架设计图中除锥头止口长度外，已经确定。

锥头止口长度可以依据网架杆件材料表中的焊接长度和下料长度计算得出，即将计算杆件下料长度的公式逆推：锥头止口长度=（杆件焊接长度—杆件下料长度）÷2＋1mm（公式中1mm 为钢管与锥头间隙，保证焊接质量）。

脚手架标准精选（最新）G15831《GB 15831-2006 钢管脚手架扣件》G16939《GB/T 16939-1997 钢网架螺栓球节点用高强度螺栓》G20933《GB/T 20933-2007 热轧U型钢板桩》G20934《GB/T 20934-2007 钢拉杆》G24910《GB 24910-2010 钢板冲压扣件》G24911《GB 24911-2010 碗扣式钢管脚手架构件》G27685《GB/T 27685-2011 便携式铝合金梯》G50829《GB 50829-2013 租赁模板脚手架维修保养技术规范》Q2959《QB/T 2959-2008 钢板网》JG8《JG/T 8-1999 钢桁架质量标准》JG9《JG9-1999 钢桁架检验及验收标准》JG10《JG/T 10-2009 钢网架螺栓球节点》JG11《JG/T 11-2009 钢网架焊接空心球节点》JG12《JG12-1999 钢网架检验及验收标准》JG13《JG13-1999 门式钢管脚手架》JG3061《JG/T3061-1999 钢板冲压扣件》JGJ128《JGJ 128-2010 建筑施工门式钢管脚手架安全技术规范》JGJ130《JGJ 130-2011 建筑施工扣件式钢管脚手架安全技术规范》JGJ164《JGJ 164-2008 建筑施工木脚手架安全技术规范》JGJ166《JGJ 166-2008 建筑施工碗扣式钢管脚手架安全技术规范》JGJ183《JGJ 183-2009 液压升降整体脚手架安全技术规程》JGJ194《JGJ/T 194-2009 钢管满堂支架预压技术规程》JGJ195《JGJ 195-2010 液压爬升模板工程技术规程》JGJ202《JGJ 202-2010 建筑施工工具式脚手架安全技术规范》JGJ231《JGJ 231-2010 建筑施工承插型盘扣式钢管支架安全技术规程》JGJ254《JGJ 254-2011 建筑施工竹脚手架安全技术规范》CE373《CECS 373-2014 附着式升降脚手架升降及同步控制系统应用技术规程》 YB4202《YB/T 4202-2009 建筑脚手架用焊接钢管》JC2287《JC/T 2287-2014 玻璃纤维增强塑料快装脚手架》。

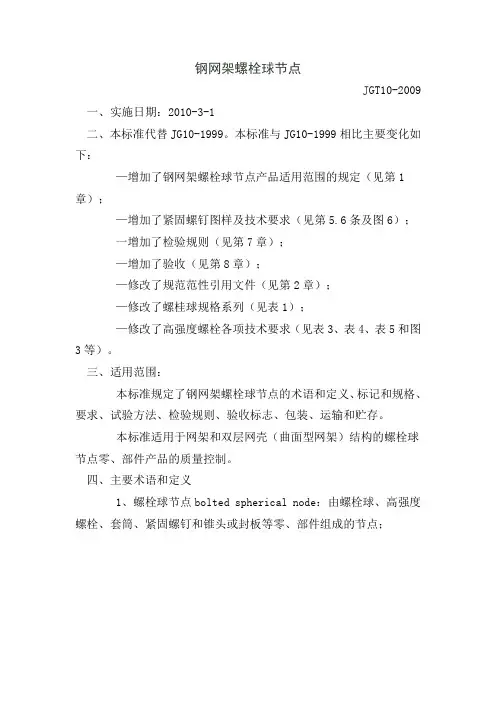

钢网架螺栓球节点J GT10-2009一、实施日期：2010-3-1二、本标准代替JG10-1999。

本标准与JG10-1999相比主要变化如下：—增加了钢网架螺栓球节点产品适用范围的规定（见第1章）；—增加了紧固螺钉图样及技术要求（见第5.6条及图6）；一增加了检验规则（见第7章）；—增加了验收（见第8章）；—修改了规范范性引用文件（见第2章）；—修改了螺桂球规格系列（见表1）；—修改了高强度螺栓各项技术要求（见表3、表4、表5和图3等）。

三、适用范围：本标准规定了钢网架螺栓球节点的术语和定义、标记和规格、要求、试验方法、检验规则、验收标志、包装、运输和贮存。

本标准适用于网架和双层网壳（曲面型网架）结构的螺栓球节点零、部件产品的质量控制。

四、主要术语和定义1、螺栓球节点bolted spherical node：由螺栓球、高强度螺栓、套筒、紧固螺钉和锥头或封板等零、部件组成的节点；2、螺栓球bolt Sphere：通过拧入高强度螺栓连接各轩件的零件；3、高强度螺栓high strength bolt：杆件与螺栓球的连接件。

4、套筒mantle：承受压力和拧进高强度螺栓的零件5、锥头或封板conic end with plate：钢管端部的连接件。

较大直径的钢管采用锥头6、紧固螺钉fastening bolt：拧套筒时可以带动高强度螺栓转动的零件五、螺栓球标记方法及示例六、要求1、球螺栓球宜采用CB/T699规定的45号圆钢锻造成型。

螺栓球不得有裂纹。

2、高强螺栓高强螺栓的材料要求：高强度螺栓的硬度螺纹规格为M1Z～M36的高强度螺栓强度等级为10.9S时，热处理后其硬度为32HRC-37HRC螺纹规格为M39～M64X4的高强度螺栓常规硬度应为32HRC～37HRC。

该规格螺栓可用硬度试验代替抗拉极强承载力试验，对试验有争议时，应进行芯部硬度试验，其硬度值不应低于28HRC 对硬度试验有争议时，应进行螺栓实物的抗拉极限承载力试验，并以此为仲裁试验。

可编辑修改精选全文完整版【国家标准】1、GB-50017-2003、《钢结构设计规范》2、GB50018-2002、《冷弯薄壁型钢结构技术规范》3、GB-50205-2001、《钢结构结构施工质量验收规范》4、GB50191-93、《构筑物抗震设计规范》5、GBJ135-90、《高耸结构设计规范》6、GB500046、《工业建筑防腐蚀设计规范》7、GB8923-88、《涂装前钢材表面锈蚀等级和涂装等级》8、GB14907-2002、《钢结构防火涂料通用技术条件》9、GB-50009-2001、《建筑结构荷载规范》10、GBT-50105-2001、《建筑结构制图标准》11、GB-50045-95、《高层民用建筑设计防火规范》(2001年修订版)12、GB-50187-93、《工业企业总平面设计规范》【行业标准】1、JGJ138-2001/J130-2001、型钢混凝土组合结构技术规程2、JGJ7-1991、网架结构设计与施工规程3、JGJ61-2003/J258-2003、网壳结构技术规程4、JGJ99-1998、高层民用建筑钢结构技术规程(正修订)5、JGJ82-91、钢结构高强度螺栓连接的设计、施工及验收规程6、JGJ81-2002/J218-2002、建筑钢结构焊接技术规程7、DL/T5085-1999、钢－混凝土组合结构设计规程8、JCJ01-89、钢管混凝土结构设计与施工规程9、YB9238-92、钢－混凝土组合楼盖结构设计与施工规程10、YB9082-1997、钢骨混凝土结构技术规程11、YBJ216-88、压型金属钢板设计施工规程(正修订)12、YB/T9256-96、钢结构、管道涂装技术规程13、YB9081-97、冶金建筑抗震设计规范14、CECS102:2002、门式刚架轻型房屋钢结构技术规程15、CECS77：96、钢结构加固技术规范16、YB9257-96、钢结构检测评定及加固技术规范17、CECS28：90、钢管混凝土结构设计与施工规程18、YB9254-1995、钢结构制作安装施工规程19、CECS159：2004、矩形钢管混凝土结构技术规程20、CECS24:90、钢结构防火涂料应用技术规范21、CECS158：2004、索膜结构技术规程22、CECS23:90、钢货架结构设计规范23、CECS78:96、塔桅钢结构施工及验收规程24、CECS167:2004、拱形波纹钢屋盖结构技术规程25、JGJ85-92、预应力筋用锚具、夹具和连接器应用技术规程26、CECS、多、高层建筑钢－混凝土混合结构设计规程27、CECS、热轧H型钢构件技术规程28、CECS、钢结构住宅建筑设计技术规程29、CECS、建筑拱形钢结构技术规程30、CECS、钢龙骨结构技术规程31、CECS、轻型房屋钢结构技术规程32、CECS、冷弯型钢受力蒙皮结构技术规程33、CECS、混凝土钢管叠合柱技术规程34、CECS、钢管结构技术规程35、CECS、预应力钢结构技术规程36、CECS、建筑用铸钢节点技术规程37、CECS、钢结构抗火设计规程【地方标准】1、DB29-57-2003/J10297-2003、天津市钢结构住宅设计规程2、DBJ13-51-2003/J10279-2003、钢管混凝土结构技术规程（福建省）3、DBJ13-61-2004/J10429-2004、钢－混凝土混合结构技术规程（福建省）4、DG/T08-008-2000/J10041-2000、建筑钢结构防火技术规程（上海市）5、DBJ08-68-97、轻型钢结构设计规程（上海市）6、DBJ01-616-2004/J10411-2004、建筑防火涂料（板）工程设计、施工与验收规程（北京市）7、DBJ08-32-92、高层建筑钢结构设计暂行规定（上海市）8、DBJ08-52-96、网架结构技术规程（上海市）9、DBJ08-97-2002、膜结构技术规范（上海市）10、DB29-140-2005/J10566-2005、天津市空间网格结构技术规程【钢材、钢制品与材料标准】1、GB/T699-1999、优质碳素结构钢2、GB/T700-1998、普通碳素结构钢3、GB5313-85、厚度方向性能钢板4、GB/T1591-1994、低合金高强度结构钢5、GB/T4171-2000、高耐候结构钢6、GB/T4172-2000、焊接结构用耐候钢7、GB/T19879-2005、建筑结构用钢板8、GB/T12754-91、彩色涂层钢板及钢带9、GB/T2518-2004、连续热镀锌钢板及钢带10、YB3301-1992、焊接H型钢11、GB/T702-1986、热轧圆钢和方钢尺寸、外形、重量及允许偏差12、GB/T704-1988、热轧扁钢尺寸、外形、重量及允许偏差13、GB/T706-1988、热轧工字钢尺寸、外形、重量及允许偏差14、GB/T707-1988、热轧槽钢尺寸、外形、重量及允许偏差15、GB/T9787-1988、热轧等边角钢尺寸、外形、重量及允许偏差16、GB/T9788-1988、热轧不等边角钢尺寸、外形、重量及允许偏差17、GB7659-1987、焊接结构用碳素钢铸件18、GB/T8162-1999、结构用无缝钢管19、GB/T8163-1999、输送流体用无缝钢管20、GB/T9711-1997、螺旋焊钢管21、GB/T13793-1992、直缝电焊钢管22、JG/T137-2001、结构用高频焊接薄壁H型钢23、GB/T11253-1989、碳素结构钢和低合金结构钢热轧厚钢板和钢带24、GB/T2517-1981、一般结构用热连轧钢板和钢带25、GB/T716-1991、碳素结构钢冷轧钢带26、GB/T3274-1988、碳素结构钢和低合金结构钢冷轧薄钢板和钢带27、GB/T3524-1992、碳素结构钢和低合金结构钢热轧钢带28、GB11352-89、一般工程用铸造碳钢件29、GB/T11263-1998、热轧H型钢和剖分T型钢30、GB/T6723-1986、通用冷弯开口型钢尺寸、外形、重量及允许偏差31、GB/T6724-1986、冷弯波形钢板32、GB/T6728-2002、结构用冷弯空心型钢尺寸、外形、重量及允许偏差33、GB/T3277-1991、花纹钢板34、YB/T4001-1998、钢格栅板35、GB/T14975-2002、结构用不锈钢无缝钢管36、JG11-1999、钢网架焊接球节点37、GB/T17955-2000、球型支座技术条件38、JG144-2002、门式刚架轻型房屋钢构件39、GB/T12755-91、建筑用压型钢板40、CJ3077-1998、建筑缆索用钢丝41、CJ3058-1996、塑料护套半平行钢丝拉索42、JG689-1998、金属面聚苯乙烯夹芯板43、JG/T868-2000、金属面硬质聚氨酯夹芯板44、JG/T869-2000、金属面岩棉、矿渣棉夹芯板【紧固件产品标准】1、GB/T3632～3633-83、钢结构用扭剪型高强度螺栓连接副技术条件2、GB/T1228～1231-91、钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件3、GB/T16939-1997、钢网架螺栓球节点用高强度螺栓4、GB10432～10433-89、圆柱头焊钉5、GB/T18230.1～18230.7-2000、栓接结构用紧固件6、GB/T5780-2000、六角头螺栓C级7、GB/T5782-2000、六角头螺栓（A级、B级）8、GB/T3098.1-82、紧固件机械性能、螺栓、螺钉和螺柱9、GB/T15856.1~4--2002、自钻自攻螺钉10、GB/T5282~5285、自攻螺钉【焊接材料标准】1、GB/T5117-1995、碳钢焊条2、GB/T5118-1995、低合金钢焊条3、GB1300-77、焊接用钢丝4、GB/T3429－2002、焊接用钢盘条5、GB5293-1999、埋弧焊用碳钢焊丝和焊剂6、GB12470-2003、埋弧焊用低合金钢焊丝和焊剂7、GB10045-1988、碳钢药芯焊丝8、GB/T14957－1994、熔化焊用钢丝9、GB/T14493－1998、低合金钢药芯焊丝10、GB/T14598-1994、气体保护焊用钢丝11、GB/T8110-1995、气体保护电弧焊用碳钢低合金钢焊丝12、YB/T5092-1996、焊接用不锈钢钢丝【设计标准图】1、05G511、梯形钢屋架2、05G512、钢天窗架3、05G513、钢托架4、05G514-1、12m实腹式钢吊车梁轻级工作制(A1~A3)Q235钢5、05G514-2～3、12m实腹式钢吊车梁中级工作制(A4~A5)Q235、Q345钢6、05G514-4、12m实腹式钢吊车梁重级工作制(A6~A7)Q345钢7、05G515、轻型屋面梯形钢屋架8、05G516、轻型屋面钢天窗架9、05G517-1～5、轻型屋面三角形钢屋架10、02SG518-1、门式刚架轻型房屋钢结构（无吊车）（含2004年局部修改）11、02SG518-2、门式刚架轻型房屋钢结构（有悬挂吊车）12、04SG518-3、门式刚架轻型房屋钢结构（有吊车）13、01SG519、多、高层民用建筑钢结构节点构造详图（含2004年局部修改）14、01SG519-1、多、高层民用建筑钢结构节点连接(次梁与主梁的简支螺栓连接;主梁的栓焊拼接)15、01SG519-2、多、高层民用建筑钢结构节点连接（主梁的全栓拼接）16、SG520-1~2、钢吊车梁17、SG521-1~4、钢檩条、钢墙梁18、05SG522、钢与混凝土组合楼（屋）盖结构构造19、05SG523、型钢混凝土组合结构构造20、05G525、吊车轨道联结及车挡21、05G359-4、悬挂运输设备轨道22、04G337、吊车走道板。

江苏天地钢结构工程集团有限公司长沙项目部项目管理人员2011年度上半年钢网架工程施工基础知识测评姓名：日期：成绩：一、与网架工程有关的相关技术标准与施工验收规范：1、《网架结构设计与施工规程》JGJ7—912、《网架结构工程质量检验评定标准》JGJ78—913、《钢网架螺栓球节点》JG10—19994、《钢网架螺栓球节点用高强度螺栓》GJ/T16939—19975、《螺栓球节点钢网架焊逢超声波探伤及质量分级法》JG/T3034.2—19966、《钢结构设计规范》GB50017—20037、《网壳结构技术规程》JGJ61—20038、《钢结构工程施工质量验收规范》GB50205—2001二、填空(每空1分，共100分)1、网架结构中,网架杆件使用的焊接钢管应符合的现行国家标准名称及代号是《》，其材质应符合《碳素结构钢》（GB700--88）规定的钢。

2、网架杆件的截面应根据_____________和______________的计算和验算确定，杆件截面的最小尺寸应根据______________及___________ 确定，钢管不宜小于____________。

3、螺栓球节点网架产品质量应符合的现行行业标准是《》。

4、钢球宜采用国家标准《优质碳素结构钢钢号及一般技术条件》GB699—88规定的_________钢。

5、高强螺栓、顶丝宜采用国家标准《》________________规定的40Cr钢、40B钢、35CrMo钢、35VB钢或20MnTiB钢。

6、网架自重可按下式估算：g ok= （KN/㎡）；式中q w—除网架自重以外的屋面荷载或楼面荷载的标准值（KN/㎡）L2 —网架的短向跨度（m）7、网架结构的容许挠度：用作屋盖为__________，用作楼层为_________，L2为网架的短向跨度。

8、螺栓球节点由_________、__________、_________、_________和________或________等零件组成，适用于连接钢管杆件。

钢网架螺栓球节点用高强度螺栓1 范围本标准规定了钢网架螺栓球节点用高强度螺栓的型式尺寸、技术条件、标记、机械性能、试验方法、验收规则和标志与包装。

本标准适用于螺纹规格为M12～M85×4钢网架螺栓球节点用高强度螺栓。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2 紧固件外螺纹零件的末端GB/T 90.1 紧固件验收检查GB/T 90.2 紧固件标志与包装GB/T 193 普通螺纹直径与螺距系列（GB/T 193—2003，ISO 261：1998, ,MOD）GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法GB/T 230.1 金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）GB/T 699 优质碳素结构钢GB/T 700 碳素结构钢GB/T 1237 紧固件标记方法GB/T 1591 低合金高强度结构钢GB/T 3077 合金结构钢GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱GB/T 3103.1 紧固件公差螺栓、螺钉、螺柱和螺母GB/T 5779.1 紧固件表面缺陷螺栓、螺钉和螺柱一般要求GB/T 9145 普通螺纹中等精度、优选系列的极限尺寸（GB/T 9145—2003，ISO 965-2：1998，MOD）3 尺寸3.1 螺栓的型式尺寸见图1及表1。

a末端倒角（GB/T 2）。

图1表1 尺寸单位为毫米表1（续）单位为毫米4 技术条件和引用标准技术条件和引用标准见表2。

表2 技术条件和引用标准5 标记5.1 标记方法标记方法按GB/T 1237规定。

5.2 标记示例螺纹规格为M30、公称长度l=98mm、性能等级为10.9S、表面氧化的钢网架螺栓球节点用高强度螺栓的标记：螺栓GB/T 16939 M30×986 机械性能6.1 性能等级和材料性能等级和材料应符合表3的规定。

螺栓球螺栓参数钢网架螺栓球节点用高强度螺栓，执行标准：GB/T16939-1997 规格性能等级规格性能等级M16×62 10.9S M39×128 9.8S M20×73 10.9S M42×136 9.8S M22×75 10.9S M45×145 9.8S M24×82 10.9S M48×148 9.8S M27×90 10.9S M52×162 9.8S M30×98 10.9S M56×172 9.8S M33×101 10.9S M60×196 9.8S M36×125 10.9S M64×205 9.8S1.林黛玉：三生石畔，灵河岸边，甘露延未绝，得汝日日倾泽。

离恨天外，芙蓉潇湘，稿焚情不断，报汝夜夜苦泪。

2.薛宝钗：原以为金玉良缘已成，只待良辰，奈何君只念木石前盟，纵然艳冠群芳牡丹姿，一心只怜芙蓉雪。

3.贾元春：贤孝才德，雍容大度，一朝宫墙春不再，一夕省亲泪婆娑。

昙花瞬息，红颜无罪，到底无常。

4.贾探春：虽为女流，大将之风，文采诗华，见之荡俗。

诗社杏花蕉下客，末世悲剧挽狂澜，抱负未展已远嫁。

5.史湘云：醉酒卧石，坦荡若英豪，私情若风絮，嫁与夫婿博长安，终是烟销和云散，海棠花眠乐中悲。

6.妙玉：剔透玲珑心，奈何落泥淖，青灯古佛苦修行，高洁厌俗袅亭亭。

可惜不测之风云，玉碎冰裂，不瓦全。

7.贾迎春：沉默良善，见之可亲，深宅冷暖，累遭人欺，腹中无诗情风骚，膺内缺气概魄力。

空得金黄迎春名，可怜一载赴黄泉。

8.贾惜春：高墙白曼陀，冷水伴空门。

孤寒寂立一如霜，如何能得自全法？狠心舍弃近身人。

侯门金簪冰雪埋，海灯僻冷长弃世。

9.王熙凤：毒酒甘醇，罂粟灿艳，锦绣华衣桃花眼，眼明刀锋吊梢眉。

何幸七窍玲珑心，只惜冷硬霜凝集。

千机算尽，反误性命。

钢结构用螺栓及进场检验标准4.3.1螺栓的性能等级按照性能等级划分，螺栓可分为3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9十个等级，其中8.8及级以上螺栓材质为低碳合金钢或中碳钢并经热处理，通称为高强度螺栓，8.8级以下通称普通螺栓。

螺栓性能等级标号由两部分数字组成，分别表示螺栓的公称抗拉强度和屈强比。

例如性能等级为4.6级的螺栓，其含义为：“4”为螺栓材质公称抗拉强度(MPa)的1/100，“6”为螺栓材质屈强比的10倍。

两部分数字的乘积(4×6=24)为螺栓材质公称屈服点的(MPa)1/10。

4.3.2螺栓的制作精度等级螺栓的制作精度等级分为A、B、C级三个等级。

A、B级为精制螺栓。

A、B级螺栓应与I类孔匹配应用。

I类孔的孔径与螺栓公称直径相等，基本上无缝隙，螺栓可轻击入孔，类似于铆钉一样受剪及承压（挤压）。

但A、B级螺栓对构件的拼装精度要求很高，价格也贵，工程中较少采用。

C级为粗制螺栓。

C级螺栓常与II类孔匹配应用。

II类孔的孔径比螺栓直径大1~2mm，缝隙较大，螺栓入孔较容易，相应其受剪性能较差，C级的普通螺栓适宜用于受拉力的连接，受剪时另用支托承受剪力。

4.3.3高强度螺栓高强度螺栓包括大六角头高强度螺栓、扭剪型高强度螺栓、钢网架螺栓球节点用高强度螺栓。

高强度螺栓连接副是一整套的含意，包括一个螺栓、一个螺母和一个垫圈。

高强度螺栓已广泛用于钢结构构件连接，在高层建筑钢结构中已成为主要的连接件。

安装时，要先对构件连接端及连接板表面经特殊处理（如喷砂），形成粗糙面，随后再对高强度螺栓施加预拉力，将使紧固部位产生很大的摩擦阻力。

使用高强度螺栓可减少大量工地焊接的工作量。

4.3.3.1大六角头高强度螺栓连接副：大六角头高强度螺栓的头部尺寸比普通六角头螺栓要大，可适应施加预拉力的工具及操作要求，同时也增大与连接板间的承压或摩擦面积。

其产品标准为《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T1231。
