51 钢网架施工中螺栓球节点高强度螺栓连接检查记录

高强螺栓连接检查记录表
C11-B05-2015 施工地点: 日期: 年月日
序号
结构部位
初拧
N〃m
复拧
N〃m
作业人签字备注记录人: 复核人: 责任人:
高强螺栓连接分部工程质量验收记录
安装部位： C11-B06-2007
项目项目序号验收标准和要求检查人
检查结
果
结论
主控项目
成品进场
产品的质量证明文件，中文标志
检验报告齐全
接触面检查复验合格
终拧扭矩符合设计扭矩
一般项目
成品包装
螺栓、垫片、螺母外观应涂油保
护，不应出现生锈和沾染赃物，
螺纹不应有损伤。

初拧、复拧扭
矩
符合设计要求和国家现行行业标
准
连接外观质量终拧后螺栓丝扣应外露2～3扣扩孔
扩孔后的孔径不超过1.2倍螺栓
直径
引
用
标
准
《钢结构工程施工质量验收规范》
机械名称管理编号
验收签字
机长: 质量检查员: 技术负责人: 安全员: 安装负责人: 验收时间:。

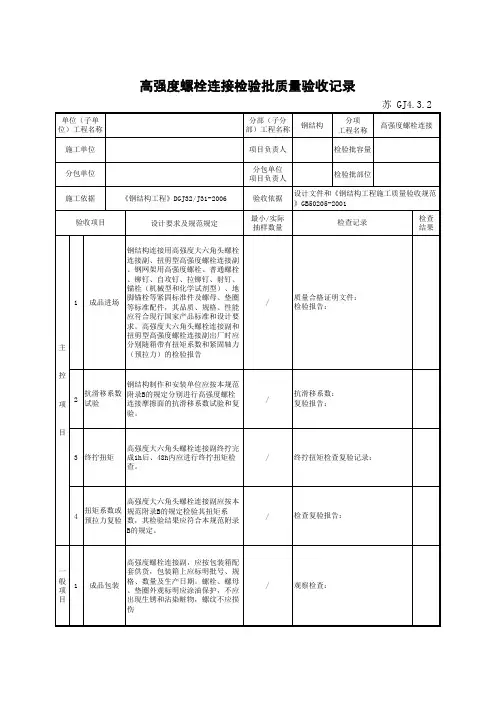

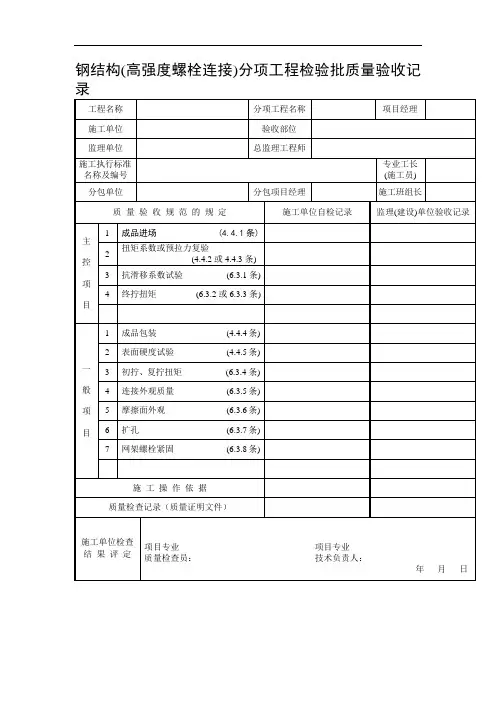

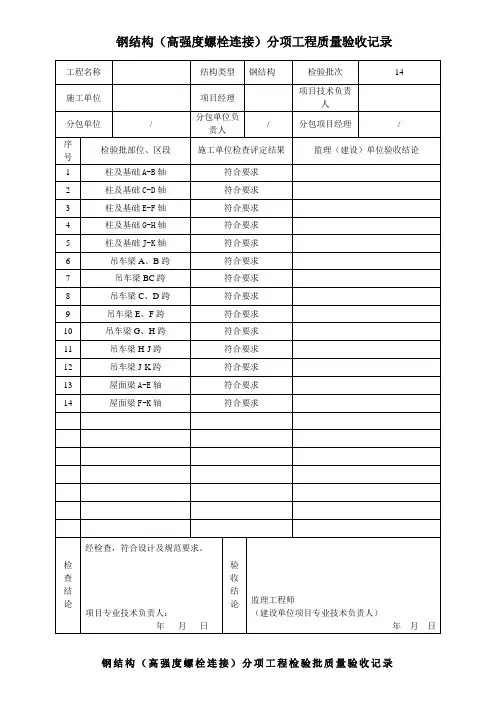

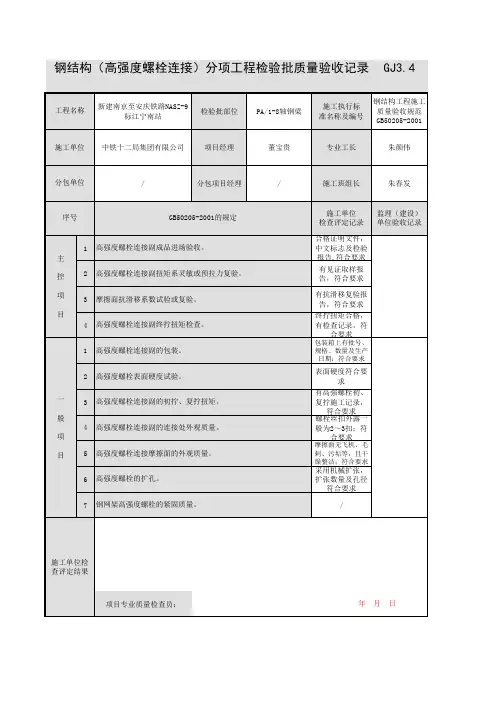

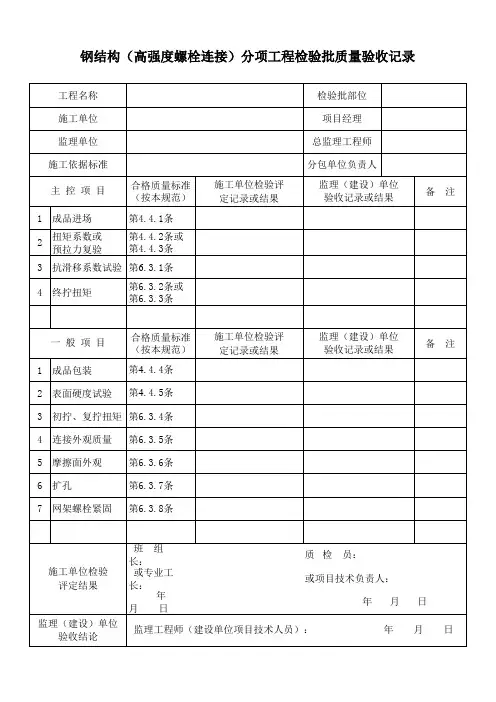

钢结构（高强度螺栓连接）分项工程项目检验批质量验收记录钢结构(高强度螺栓连接)分项工程检验批质量验收记录（GB50205-2001）表J.O.4编号：010904/020404□□□主控项目4.4.1 钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓（机械型和化学试剂型）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求.高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和坚固轴力（预拉力）地检验报告.检查数量：全数检查. 检验方法：检查产品地质量合格证明文件、中文标志及检验报告等.4.4.2高强度大六角头螺栓连接副应按规范附录B地规定检验其扭矩系数，其检验结果应符合规范附录B 地规定.检查数量：见规范附录B. 检验方法：检查复验报告.4.4.3扭剪型高强度螺栓连接副应按本规范附录B地规定检验预拉力，其检验结果应符合规范附录B地规定.检查数量：见规范附录B. 检验方法：检查复验报告.6.3.1 钢结构制作和安装单位应按规范附录B地规定分别进行高强度螺栓连接摩擦面地抗滑移系数试验和复验，现场处理地构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求.检查数量：见规范附录B. 检验方法：检查摩擦面抗滑移系数试验报告和复验报告.6.3.2高强度大六角头螺栓连接副终拧完成1h后、48h内应进行终拧扭矩检查，检查结果应符合规范附录B地规定.检查数量：按节点数抽查10%，且不应少于10个；每个被抽查节点按螺栓数据抽查10%，且不应少于2个.检查方法：见规范附录B.6.3.3扭剪型高强度螺栓连接副终拧后，除因构造原因无法使用专用扳手终拧掉梅花头者外，未在终拧中拧掉梅花头地螺栓数不应大于该节点螺栓数地5%.对所有梅花头未拧掉地扭剪型高强度螺栓连接副应采用扭矩法或转角法进行终拧并作标记，且按规范第6.3.2条地规定进行终拧扭矩检查.检查数量：按节点数抽查10%，但不应少于10个节点，被抽查节点中梅花头未拧掉地扭剪型高强度螺栓连接副全数进行终拧扭矩检查.检验方法：观察检查及规范附录B.一般项目4.4.4高强度螺栓连接副，应按包装箱配套供货，包装箱上应标明批号、规格、数量及生产日期.螺栓、螺母、垫圈外观表面应涂油保护，不应出现生锈和沾染赃物，螺纹不应损伤.检查数量：按包装箱数抽查5%，且不应少于3箱. 检验方法：观察检查.4.4.5对建筑结构安全等级为一级，跨度40m及以上地螺栓球节点钢网架结构，其连接高强度螺栓应进行表面硬度试验，对8.8级地高强度螺栓其硬度应为HRC21~29；10.9级高强度螺栓其硬度应为HRC32~36，且不得有裂纹或损伤.检查数量：按规格抽查8只. 检验方法：硬度计、10倍放大镜或磁粉探伤.6.3.4高强度螺栓连接副地施拧顺序和初拧、复拧扭矩应符合设计要求和国家现行行业标准《钢结构高强度螺栓连接地设计施工及验收规程》JGJ82地规定.检查数量：全数检查资料. 检验方法：检查扭矩扳手标定记录和螺栓施工记录.6.3.5高强度螺栓连接副终拧后,螺栓丝扣外露应为2~3扣,其中允许有10%地螺栓丝扣外露1扣或4扣.检查数量：按节点数抽查5%，且不应少于10个. 检验方法：观察检查.6.3.6高强度螺栓连接摩擦面应保持干燥、整洁，不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等，除设计要求外摩擦面不应涂漆.检查数量：全数检查. 检查方法：观察检查.6.3.7高强度螺栓应自由穿入螺栓孔.高强度螺栓孔不应采用气割扩孔，扩孔数量应征得设计同意，扩孔后地孔径不应超过1.2d（d为螺栓直径）.检查数量：被扩螺栓孔全数检查. 检验方法：观察检查及用卡尺检查.6.3.8螺栓球节点网架总拼完成后，高强度螺栓与球节点应紧固连接，高强度螺栓拧入螺栓球内地螺纹长度不应小于1.0d（d为螺栓直径），连接处不应出现有间隙、松动等未拧紧情况.检查数量：按节点数抽查5%，且不应少于10个.检验方法：普通扳手及尺量检查.注：本表由施工项目专业质量检查员同专业工长共同填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收.。

钢结构(高强度螺栓连接)分项工程检验批质量验收记录010904/020404□□□说明主控项目4.4.1 钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓（机械型和化学试剂型）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。

高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和坚固轴力（预拉力）的检验报告。

检查数量：全数检查。

检验方法：检查产品的质量合格证明文件、中文标志及检验报告等。

4.4.2高强度大六角头螺栓连接副应按规范附录B的规定检验其扭矩系数，其检验结果应符合规范附录B 的规定。

检查数量：见规范附录B。

检验方法：检查复验报告。

4.4.3扭剪型高强度螺栓连接副应按本规范附录B的规定检验预拉力，其检验结果应符合规范附录B的规定。

检查数量：见规范附录B。

检验方法：检查复验报告。

6.3.1 钢结构制作和安装单位应按规范附录B的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。

检查数量：见规范附录B。

检验方法：检查摩擦面抗滑移系数试验报告和复验报告。

6.3.2高强度大六角头螺栓连接副终拧完成1h后、48h内应进行终拧扭矩检查，检查结果应符合规范附录B的规定。

检查数量：按节点数抽查10%，且不应少于10个；每个被抽查节点按螺栓数据抽查10%，且不应少于2个。

检查方法：见规范附录B。

6.3.3扭剪型高强度螺栓连接副终拧后，除因构造原因无法使用专用扳手终拧掉梅花头者外，未在终拧中拧掉梅花头的螺栓数不应大于该节点螺栓数的5%。

对所有梅花头未拧掉的扭剪型高强度螺栓连接副应采用扭矩法或转角法进行终拧并作标记，且按规范第6.3.2条的规定进行终拧扭矩检查。

检查数量：按节点数抽查10%，但不应少于10个节点，被抽查节点中梅花头未拧掉的扭剪型高强度螺栓连接副全数进行终拧扭矩检查。

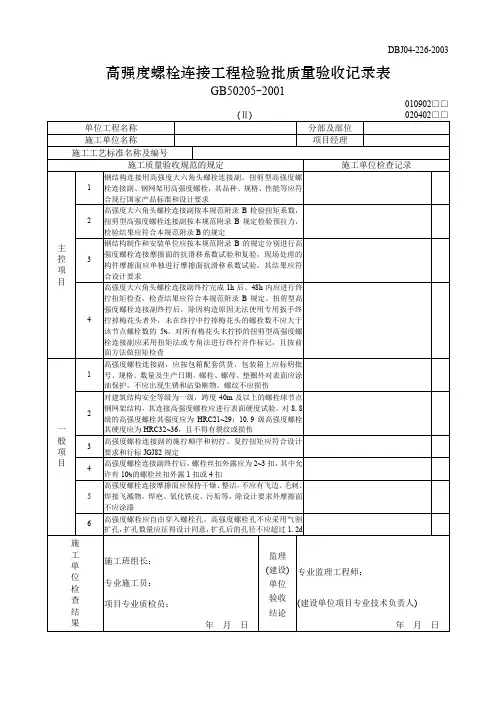

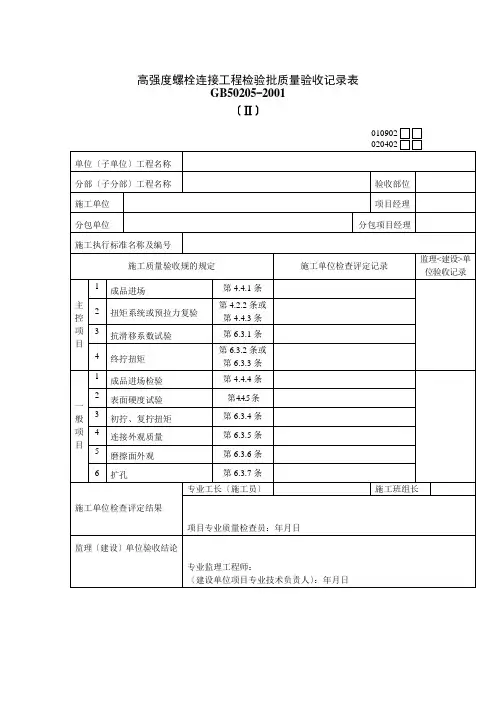

DBJ04-226-2003 高强度螺栓连接工程检验批质量验收记录表
GB50205-2001
010902□□
DBJ04-226-2003
说明
010902
(Ⅱ) 020402 主控项目：
1.规范要求：高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数
和紧固轴力(预拉力)的检验报告。

检查数量：全数检查。

检验方法：检查产品的质量合格证明文件，中文标志及检验报告等。

2.检查数量：见本规范附录B。

检验方法：检查复验报告。

3.检查数量：见本规范附录B。

检查摩擦面抗滑移系数试验报告和复验报告。

4.按节点数抽查10%，且不应少于10个；每个被抽查节点按螺栓数抽查10%，且不应少于2个。

被抽
查节点中梅花头未拧掉的扭剪型高强度螺栓连接副全数进行终拧扭矩检查。

检验方法：见本规范附录B。

一般项目：
1.检查数量：按包装箱数抽查5%且不应少于3箱。

检验方法：观察检查。

2.检查数量：按规格抽查8只。

检验方法：硬度计、10倍放大镜或磁粉探伤。

3.检查数量：全数检查资料。

检验方法：检查扭矩板手标定记录和螺栓施工记录。

4.检查数量：按节点数抽查5%，且不应少于10个。

检查方法：观察检查。

5.检查数量：全数检查。

检验方法：观察检查。

6.检查数量：被扩螺栓孔全数检查。

检验方法：观察检查及用卡尺检查。

注：d为螺栓直径。

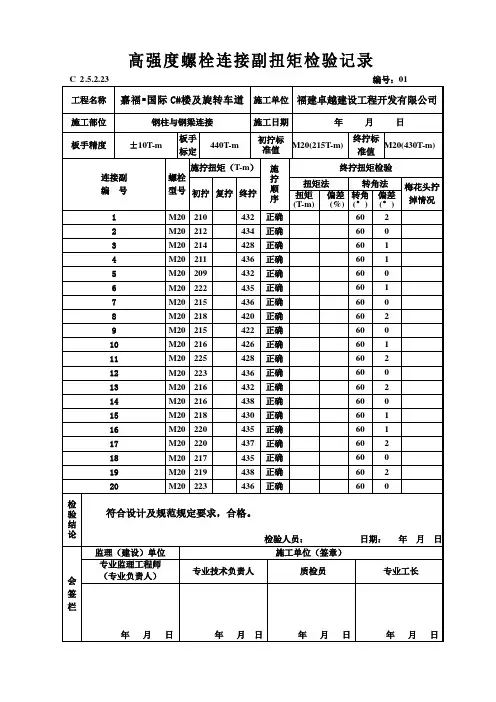

C 2.5.2.23 编号：01工程名称嘉福￭国际C#楼及旋转车道施工单位福建卓越建设工程开发有限公司施工部位钢柱与钢梁连接施工日期年月日板手精度±10T-m 板手标定440T-m初拧标准值M20(215T-m)终拧标准值M20(430T-m)连接副编号螺栓型号施拧扭矩（T-m）施拧顺序终拧扭矩检验初拧复拧终拧扭矩法转角法梅花头拧掉情况扭矩(T-m)偏差(%)转角(°)偏差(°)1 M20210432正确60 22 M20212434正确6003 M20214428正确60 14 M20211436正确60 15 M20209432正确6006 M20222435正确60 17 M20215436正确6008 M20218420正确60 29 M20215422正确60 010 M20216426正确60 111 M20225428正确60 212 M20223436正确60013 M20216432正确60 214 M20216438正确60015 M20218430正确60 116 M20220435正确60 117 M20220437正确60 218 M20217435正确60019 M20219438正确60 220 M20223436正确600检验结论符合设计及规范规定要求，合格。

检验人员：日期：年月日会签栏监理（建设）单位施工单位（签章）专业监理工程师（专业负责人）专业技术负责人质检员专业工长年月日年月日年月日年月日C 2.5.2.23 编号：02工程名称嘉福￭国际C#楼及旋转车道施工单位福建卓越建设工程开发有限公司施工部位钢柱与钢梁连接施工日期年月日板手精度±10T-m 板手标定440T-m初拧标准值M20(215T-m)终拧标准值M20(430T-m)连接副编号螺栓型号施拧扭矩（T-m）施拧顺序终拧扭矩检验初拧复拧终拧扭矩法转角法梅花头拧掉情况扭矩(T-m)偏差(%)转角(°)偏差(°)21 M20222430正确60 222 M20215435正确60023 M20218437正确60 124 M20215435正确60 125 M20209436正确60026 M20222435正确60 127 M20215436正确60028 M20218420正确60 229 M20215422正确60 030 M20216435正确60 131 M20222436正确60 232 M20215420正确60033 M20218435正确60 234 M20222436正确60035 M20215428正确60 136 M20218436正确60 137 M20219432正确60 238 M20222438正确60039 M20218428正确60 240 M20220436正确600检验结论符合设计及规范规定要求，合格。
