常见金属热处理缺陷研究

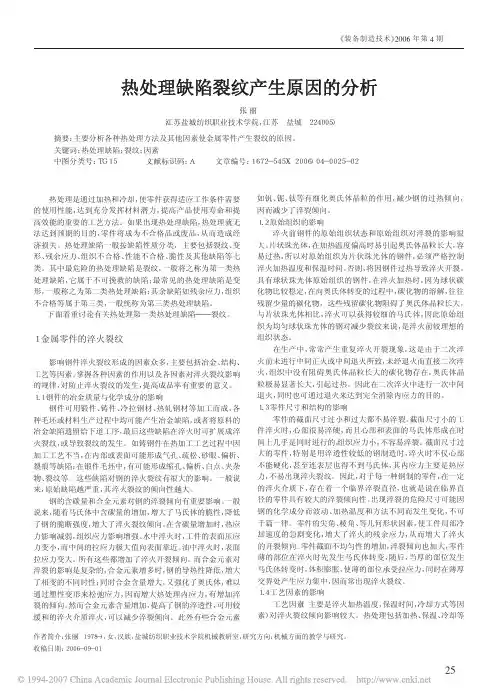

金属热处理产生的组织缺陷
金属热处理缺陷指在热处理生产过程中产生的使零件失去使用价值或不符合技术条件要求的各种补助，以及使热处理以后的后续工序工艺性能变坏或降低使用性能的热处理隐患。

最危险的缺陷为裂纹，其中最主要的是淬火裂纹，其次是加热裂纹、延迟裂纹、冷处理裂纹、回火裂纹、时效裂纹、磨削裂纹和电镀裂纹等。

导致淬火裂纹的原因：（1）原材料已有缺陷（冶金缺陷扩展成淬火裂纹）；（2）原始组织不良（如钢中粗大组织或魏氏组织倾向大）；（3）夹杂物；（4）淬火温度不当；（5）淬火时冷却不当；（6）机械加工缺陷；（7）不及时回火。

最常见的缺陷是变形，其中淬火变形占多数，产生的原因是相变和热应力。

残余应力、组织不合格、性能不合格、脆性及其他缺陷发生的频率和严重性较低。

内应力来源有两个方面：（1）冷却过程中零件表面与中心冷却速率不同、其体积收缩在表面与中心也不一样。

这种由于温度差而产生的体积收缩量不同所引起的内用力叫做“热应力”；（2）钢件在组织转变时比体积发生变化，如奥氏体转变为马氏体时比体积增大。

由于零件断面上各处转变的先后不同，其体积变化各处不同，由此引起额内应力称作“组织应力”。

渗碳淬火裂纹的特征
渗碳淬火裂纹是一种常见的金属热处理缺陷，它在工业生产中造成了许多问题。

渗碳淬火裂纹是指在渗碳淬火过程中，金属材料表面出现的裂纹。

这种裂纹通常呈现出一定的形态特征，以及与渗碳淬火过程相关的特定位置。

渗碳淬火裂纹的特征之一是其位置分布的特殊性。

这些裂纹通常出现在金属材料的表面或近表面区域，而不是内部。

这是因为渗碳淬火过程中，表面的渗碳层与内部材料的差异导致了内外应力的不平衡，从而导致了裂纹的形成。

渗碳淬火裂纹的形态特征也值得关注。

这些裂纹通常呈现出沿着材料表面方向延伸的线状形态，有时呈现出分叉或交叉的形式。

这是由于渗碳淬火过程中，不同位置的温度和应力分布不均匀，导致裂纹在材料表面上扩展的方式不同。

渗碳淬火裂纹的特征还包括其尺寸和密度。

这些裂纹通常呈现出不同的尺寸和密度，有些裂纹可能很细小，几乎看不到，而有些裂纹则较大且密集。

这是由于渗碳淬火过程中，金属材料的组织和化学成分的不均匀性，导致了裂纹的形成和分布的差异。

渗碳淬火裂纹还具有一定的方向性特征。

这些裂纹通常沿着材料表面方向延伸，与材料的应力和变形方向有关。

这是由于渗碳淬火过程中，金属材料的热膨胀和收缩引起的应力分布不均匀性，导致了
裂纹在特定方向上的扩展。

总的来说，渗碳淬火裂纹具有位置分布特殊、形态特征独特、尺寸密度不均匀和方向性明显等特征。

了解和掌握这些特征对于预防和解决渗碳淬火裂纹问题至关重要。

在工业生产中，通过合理的工艺参数和控制措施，可以有效地减少渗碳淬火裂纹的发生，提高金属制品的质量和可靠性。

铸造铝合金热处理质量缺陷及其消除与预防铝合金铸件热处理后常见的质量问题有：力学性能不合格、变形、裂纹、过烧等缺陷，对其产生原因和消除与预防方法分述如下。

〔1〕力学性能不合格通常表现为退火状态伸长率〔6 5〕偏低，淬火或时效处理后强度和伸长率不合格。

其形成的原因有多种：如退火温度偏低、保温时间缺乏，或冷却速度太快;淬火温度偏低、保温时间不够，或冷却速度太慢〔淬火介质温度过高〕；不完全人工时效和完全人工时效温度偏高，或保温时间偏长；合金的化学成分出现偏差等。

消除这种缺陷，可采取以下方法：再次退火，提高加热温度或延长保温时间;提高淬火温度或延长保温时间，降低淬火介质温度；如再次淬火，则要调整其后的时效温度和时间；如成分出现偏差，则要根据具体的偏差元素、偏差量，改变或调整重复热处理的工艺参数等。

〔2〕变形与翘曲通常在热处理后或随后的机械加工过程中，反映出铸件尺寸、形状的变化。

产生这种缺陷的原因是：加热升温速度或淬火冷却速度太快〔太剧烈〕；淬火温度太高；铸件的设计构造不合理〔如两连接壁的壁厚相差太大，框形构造中加强筋太薄或太细小〕；淬火时工件下水方向不当及装料方法不当等。

消除与预防的方法是：降低升温速度，提高淬火介质温度，或换成冷却速度稍慢的淬火介质，以防止合金产生剩余应力；在厚壁或薄壁部位涂敷涂料或用石棉纤维等隔热材料包覆薄壁部位；根据铸件构造、形状选择合理的下水方向或采用专用防变形的夹具；变形量不大的部位，则可在淬火后立即予以矫正。

〔3〕裂纹表现为淬火后的铸件外表用肉眼可以看到明显的裂纹，或通过荧光检查肉眼看不见的微细裂纹。

裂纹多曲折不直并呈暗灰色。

产生裂纹的原因是：加热速度太快，淬火时冷却太快〔淬火温度过高或淬火介质温度过低，或淬火介质冷却速度太快〕；铸件构造设计不合理〔两连接壁壁厚差太大，框形件中间的加强筋太薄或太细小〕；装炉方法不当或下水方向不对;炉温不均匀，使铸件温度不均匀等。

消除与预防的方法是：减慢升温速度或采取等温淬火工艺；提高淬火介质温度或换成冷却速度慢的淬火介质；在壁厚或薄壁部位涂敷涂料或在薄壁部位包覆石棉等隔热材料；采用专用防开裂的淬火夹具，并选择正确的下水方向。

GCr15轴承钢球的热处理工艺及缺陷分析摘要：本论文重点对GCr15轴承钢球热处理工艺的设计进行了讨论，同时对热处理后其可能存在的热处理工艺缺陷进行了分析。

钢球在不同热处理工艺下虽然都能达到其使用要求，但所需的成本却大不相同，因此在满足其使用要求的同时也应该注意生产成本。

热处理常常因操作、原材料等产生缺陷，但只要有正确的热处理工艺并严格按工艺进行加工热处理缺陷也是可以避免的，即使产生了缺陷也可以采取相应的措施及时修复缺陷。

关键词：GCr15 轴承钢球热处理设计热处理工艺热处理缺陷引言滚动轴承是机械工业十分重要的基础标准件之一;滚动轴承依靠元件间的滚动接触来承受载荷，与滑动轴承相比:滚动轴承具有摩擦阻力小、效率高、起动容易、安装与维护简便等优点。

缺点是耐冲击性能较差、高速重载时寿命低、噪声和振动较大。

图 1 轴承及钢球实物图滚动轴承的基本结构（图 1）：内圈、外圈、滚动体和保持架等四部分组成。

常用的滚动体有球、圆柱滚子、滚针、圆锥滚子。

轴承的内、外圈和滚动体，一般是用轴承钢（如GCr15、GCr15SiMn）制造，热处理后硬度应达到61～65HRC。

当滚动体是圆柱或滚针时，有时为了减小轴承的径向尺寸，可省去内圈、外圈或保持架，这时的轴颈或轴承座要起到内圈或外圈的作用。

为满足使用中的某些需要，有些轴承附加有特殊结构或元件，如外圈带止动环、附加防尘盖等。

滚动轴承钢球的工作条件极为复杂，承受着各类高的交变应力。

在每一瞬间，只有位于轴承水平面直径以下的那几个钢球在承受载荷，而且作用在这些钢球的载荷分布也不均匀。

力的变化由零增加到最大，再由最大减小到零，周而往复得增大和减小。

在运转过程中，钢球除受到外加载荷外，还受到由于离心力所引起的载荷，这个载荷随轴承转速的提高而增加。

滚动体与套圈及保持架之间还有相对滑动，产生相对摩擦。

滚动体和套圈的工作面还受到含有水分或杂质的润滑油的化学侵蚀。

在某些情况下，轴承零件还承受着高温低温和高腐蚀介质的影响。

金属材料组织缺陷形成机理分析金属材料的组织缺陷常常是导致其力学性能下降的主要原因之一。

对于金属材料组织缺陷形成机理的深入研究，有助于我们理解金属材料的性能变化规律，并进一步提高金属材料的性能。

金属材料的组织缺陷主要包括晶界、孔隙、位错和析出相等。

晶界是金属晶粒之间的界面，是金属材料中不可避免的一种缺陷形态。

晶界的存在对金属材料的塑性变形和热稳定性都会产生显著影响。

孔隙是金属材料中的空隙，常常由于金属材料的制备过程中留下的气体或液体引起。

孔隙的存在会导致金属材料的强度降低以及疲劳寿命缩短。

位错是金属晶体内部的线性缺陷，通常由于金属材料的加工过程或外力作用引起。

位错的存在会导致金属材料的变形行为和力学性能发生变化。

析出相是金属材料中存在的非基底相，常常由于固溶体中的固溶度限制或金相转变引起。

析出相的存在会引起金属材料的显微硬化和晶界强化效应。

金属材料组织缺陷的形成机理具有复杂性和多样性。

首先，金属材料的制备过程中存在的化学反应、相变行为和成分偏析等都会导致组织缺陷的形成。

例如，金属材料的合金化过程中，不同元素之间的化学反应会导致相变和析出相的形成。

其次，金属材料的加工过程中的机械变形会引起位错的形成和运动。

金属材料在加工过程中所经历的塑性变形会导致晶界的运动和分布的变化，从而形成晶界缺陷。

此外，金属材料在高温条件下的热处理也会影响组织缺陷的形成。

热处理过程中的相变行为和固溶体的析出相会改变金属材料的晶界、孔隙和位错等缺陷的分布和性质。

为了深入理解金属材料组织缺陷的形成机理，研究人员通常采用多种先进的材料表征技术和数值模拟方法。

例如，透射电子显微镜（TEM）和扫描电子显微镜（SEM）可以观察到金属材料中的晶界和位错等缺陷形态。

X射线衍射（XRD）和能谱分析技术可以分析金属材料中的析出相和化学成分。

此外，通过应用分子动力学模拟、有限元分析和相场模型等数值模拟方法，可以模拟金属材料的相变行为、位错运动以及晶界演化等过程。

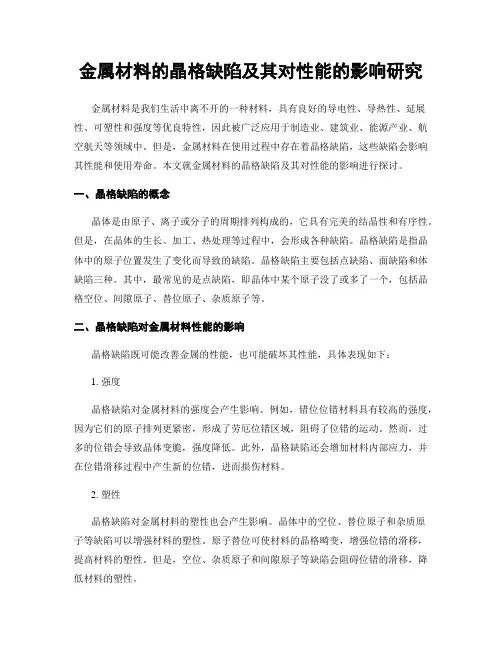

金属材料的晶格缺陷及其对性能的影响研究金属材料是我们生活中离不开的一种材料，具有良好的导电性、导热性、延展性、可塑性和强度等优良特性，因此被广泛应用于制造业、建筑业、能源产业、航空航天等领域中。

但是，金属材料在使用过程中存在着晶格缺陷，这些缺陷会影响其性能和使用寿命。

本文就金属材料的晶格缺陷及其对性能的影响进行探讨。

一、晶格缺陷的概念晶体是由原子、离子或分子的周期排列构成的，它具有完美的结晶性和有序性。

但是，在晶体的生长、加工、热处理等过程中，会形成各种缺陷。

晶格缺陷是指晶体中的原子位置发生了变化而导致的缺陷。

晶格缺陷主要包括点缺陷、面缺陷和体缺陷三种。

其中，最常见的是点缺陷，即晶体中某个原子没了或多了一个，包括晶格空位、间隙原子、替位原子、杂质原子等。

二、晶格缺陷对金属材料性能的影响晶格缺陷既可能改善金属的性能，也可能破坏其性能，具体表现如下：1. 强度晶格缺陷对金属材料的强度会产生影响。

例如，错位位错材料具有较高的强度，因为它们的原子排列更紧密，形成了劳厄位错区域，阻碍了位错的运动。

然而，过多的位错会导致晶体变脆，强度降低。

此外，晶格缺陷还会增加材料内部应力，并在位错滑移过程中产生新的位错，进而损伤材料。

2. 塑性晶格缺陷对金属材料的塑性也会产生影响。

晶体中的空位、替位原子和杂质原子等缺陷可以增强材料的塑性。

原子替位可使材料的晶格畸变，增强位错的滑移，提高材料的塑性。

但是，空位、杂质原子和间隙原子等缺陷会阻碍位错的滑移，降低材料的塑性。

3. 热稳定性晶格缺陷会降低金属材料的热稳定性。

晶格缺陷会使晶界、位错和相界的能量降低，从而促进缺陷的形成和蔓延，影响材料的结构和性能。

特别是在高温条件下，缺陷会更加明显，因此材料的热稳定性会下降。

4. 电性能晶格缺陷对金属材料的电性能也会产生影响。

空位和间隙原子等缺陷可形成导电空穴，提高材料的导电性能。

替位原子和杂质原子等缺陷则会改变材料的导电性能，使之成为n型或p型半导体。

热锻件常见缺陷及防止方法发布时间：2022-06-20T08:48:50.332Z 来源：《福光技术》2022年13期作者：乔石[导读] 当我们思考所有用金属制造一个部件的方法时,锻造是重要部件获得高质量和性能的最好方法。

中国第一重型机械股份公司黑龙江省齐齐哈尔市 161042摘要：锻造成形技术广泛应用于航空航天、汽车、钢铁、装备制造、兵器、能源、造船等国民经济的各个重要领域。

锻造生产具有显著的优越性，它不但能获得金属零件的形状，而且能改善金属的内部组织，提高金属的力学性能和物理性能。

一般对于承力大的重要机械零件，大多需用锻造方法制造，锻件质量的优劣直接影响着零件的性能及使用寿命。

然而，锻造过程异常复杂，锻件质量与原材料质量、锻造工艺及锻后热处理工艺密切相关，为此，本文就坯料加热、锻造过程的不当处理可能导致的锻件缺陷进行了分析研究，并提出了具体的解决方案，对工程实践中锻件产品质量的保证与控制具有重要指导。

关键词：热锻件；常见缺陷；防止方法1.锻造工艺表面缺陷分析当我们思考所有用金属制造一个部件的方法时,锻造是重要部件获得高质量和性能的最好方法。

用锻件有时候比用其他件(如铸件,粉末金属件,焊接件)花费多些,但是如果设计者已持续体验到锻件产品的高可靠性的话,那么这些花费是值得的。

用商业的说法就是他“投入多也得到了更多”。

然而,有时候锻造工艺不正确致锻件使用中失效,顾客不仅对锻件供应商不满而且也对其选择锻造作为生产工艺感到怀疑。

当一种产品失效时,不仅失去了顾客对选择锻造作为下一个主要部件的制造方法的信心,也产生了对产品责任的忧虑。

有时候缺陷来源于初始材料但更多地是来自锻造工艺本身。

伴随着每种缺陷的描述给出了该种缺陷可能的解决方法。

在一些情况下,会有超过一种的起因。

对每种材料或锻造工艺都讨论了其选择,见表1。

表1表面缺陷、成因和解决方法2.锻造过程常见的缺陷、原因分析和防止方法2.1锻件充填不满金属没有完全充满模具型腔，造成锻件棱角、筋条等细小部位缺肉，使锻件轮廓不清。

部分金属材料中常见的缺陷一. 锻件中的常见缺陷及产生的原因：锻件中的缺陷主要来源于两个方面：一种是由铸锭中缺陷引起的缺陷；另一种是锻造过程及热处理中产生的缺陷。

1.1锻件中常见的缺陷类型有：1.1.1缩孔；1.1.2缩松；1.1.3夹杂物；1.1.4裂纹；1.1.5折叠；1.1.6白点。

1.2 锻件中常见缺陷产生的原因及常出现的部位：1.2.1缩孔：它是铸锭冷却收缩时在头部形成的缺陷，锻造时因切头量不足而残留下来，多见于轴类锻件的头部, 具有较大的体积,并位于横截面中心, 在轴向具有较大的延伸长度。

1.2.2缩松：它是在铸造凝固收缩时形成的孔隙和孔穴, 在锻造过程中因变形量不足而未被消除, 缩松缺陷多出现在大型锻件中。

1.2.3夹杂物: 根据其来源或性质夹杂物又可分为: 内在非金属夹杂物、外来非金属夹杂物、金属夹杂物。

内在非金属夹杂物是铸锭中包含的脱氧剂、金属元素等与气体的反产物，尺寸较小，常被熔液漂浮，挤至最后凝固的铸锭中心及头部。

外来非金属夹杂物是冶炼、浇注过程中混入的耐火材料或杂质，故常混杂于铸锭下部，偶然落入的非金属夹杂则无确定位置。

金属夹杂物是冶炼时加入合金较多且尺寸较大，或者浇注时飞溅小粒或异种金属落入后又未被全部熔化而形成的缺陷。

1.2.4裂纹：锻件中裂纹形成的原因很多，按形成的原因，裂纹的种类可大致分为以下几种：1.2.4.1因冶炼缺陷（如缩孔残余）在锻造时扩大形成的裂纹。

1.2.4.2锻件工艺不当（如加热、加热速度过快、变行不均匀、变行过大、冷却速度过快等）而形成的裂纹。

1.2.4.3热处理过程中形成的裂纹：如淬火时加热温度较高，使锻件组织粗大淬火时可能产生裂纹；冷却不当引起的开裂，回火不及时或不当，由锻件内部残余力引起的裂纹。

1.2.5折叠：热金属的凸出部位被压折并嵌入锻件表面形成的缺陷，多发生在锻件的内圆角和尖角处。

折叠表面是氧化层，能使该部位的金属无法连接。

1.2.6白点：锻件中由于氢的存在所产生的小裂纹称为白点。

M etallurgical smelting冶金冶炼金属材料热处理问题及开裂问题的解决措施研究张 桐摘要：随着科技的发展，我国的能源需求不断增强，这一定程度上促进了工业水平的进步，同时针对金属材料的科学开发和应用研究也愈发深入。

金属材料是各类机械设备的原材料，是制造业的基石。

随着工业制造规模的不断扩大，提高金属材料利用效率，解决金属材料变形开裂问题已是现阶段的重点研究课题。

本文简要阐述了金属材料热处理工艺的优势，对金属材料热处理变形及开裂出现的主要原因进行分析，提出行之有效的金属热处理变形与开裂的解决措施。

关键词：金属材料；热处理变形；开裂问题；解决措施金属材料具有优秀的延展性，同时能够导电传热，结合科学技术针对金属材料的理化性能和工艺性能进行开发利用，是多样化工业结构提高资源利用效率的重点方向。

金属材料在工业生产中占据重要地位，其中钢铁更被誉为“工业的骨骼”，因此，解决金属材料在生产运用中的变形开裂问题对于提高工艺水平具有重要意义。

通常情况下，金属材料在经过热处理之后各方面的性能都会大幅度提高，通过改变金属材料表面或内部的组织结构能够达到提升材料内在质量，控制生产成本和节约材料资源的目的。

在机械设备制造业中，金属材料的热处理工艺带来的经济价值和使用价值不可估量。

由于我国重工业的发展历程较短，在技术、设备方面虽然已经取得了一定的成果，但是金属材料热处理工艺中仍存在大量生产利用难题，其中变形、开裂是困扰行业领域的主要问题。

1 金属材料热处理工艺的优势热处理工艺会将金属材料的物理性能、机械性能、化学性能和工艺性能在一定程度上放大实际效果，并不会从本质上改变金属材料的化学性质，这更有利于科学家从金属材料的化学物理性质出发开展课题研究。

组成机械设备的工艺零件由于工况不同，需要材料有一定的耐热性和热强性。

而在日常生活中，离不开电运用，需要不同的设备连接实现电能和化学能的转换与储存，这与金属材料的导电性相对应。

焊后热处理常见缺陷及防止措施
过热和过烧
应热处理温度过高或保温时间过长而引起晶粒显著粗化的现象称为过热。

在实际焊接热处理中，过热可能是热电偶固定不当或测温不准确而造成的。

过热可使金属材料的强度降低，塑性变差。

过热可用正火来消除。

因热处理温度过高，不仅造成晶粒粗大、而且引起晶界局部融化的现象称为过烧。

过烧可使金属材料的强度显著降低，塑性级差。

过烧是无法消除的，因而只能是材料报废。

变形和开裂
变形和开裂是热处理中很难避免的一种缺陷。

当焊接残余应力、焊后热处理引起的附加热应力以及工件结构因素造成的应力集中等的合应力超过材料的屈服强度时，蒋银企工件变形，超过材料的抗拉强度时，蒋
银企工件的断裂。

因此，工件内部严重的组织缺陷、截面设计不合理、冷却过快或冷却方式不合理、淬火后未及时回火等，都会增加变形及开裂的可能性。

防止焊件变形和开裂正是焊接热处理的主要任务。

回火缺陷回火缺陷主要包括硬度偏高、硬度不足、回火脆性以及去应力效果不佳等，它是有与焊后热处理过低、过高或在回火脆性区加热造成的。

可以按照正确的工艺重新回火进行返修。

非马氏体钢中出现马氏体组织
非马氏体钢出现马氏体组织是有与焊后热处理冷却速度过快造成的，它的存在围堰赤裂纹的产生提供了条件。

可通过预热、焊后保温冷却等措施该组织的出现，对已出现马氏体组织的焊件，可通过焊后热处理来改善。

钢热处理十种组织缺陷分析及对策钢的力学性能、物理性能和化学性能决定钢的热处理组织。

正常组织赋予钢优异性能；组织缺陷恶化钢的性能，降低产品质量和使用寿命，甚至发生事故。

钢热处理主要有十种组织缺陷．分析原因，采取对第，有显著技术经济效益。

一、奥氏体晶粒粗大钢奥氏体晶粒定为13级，一级最粗，13 级最细。

晶粒愈细，强韧性愈佳，淬火得到隐晶马氏体；晶粒禽粗，强韧性愈差、脆性大，淬火得到粗马氏体。

实践证明．奥氏体形成后，随着温度升高和长时间保温，奥氏体晶粒急剧长大当加热温度一定时，快速加热奥氏体晶粒细小；慢速加热，奥氏体晶粒粗大奥氏体晶粒随钢中含C、Mn元素增加而增大，随钢中含W、Mo、V元素增加而细化。

钢最终淬火前未经预处理，奥氏体晶粒易粗化，淬火得到粗马氏体，强韧性低，脆性大。

晶粒粗化，降低晶粒之闻结合力，力学性能恶化。

对策——合理选择加热温度和保温时间。

加热温度过低，起始晶粒大，相转变缓慢；加热温度过高，起始晶粒细，长大倾向大，得到粗大奥氏体晶粒。

加热温度应按钢的临界温度确定，保温时间接加热设备确定。

合理选择加热速度，根据过热度对奥氏体形核率和长大速率影响规律，采用快速加热和瞬时加热方法细化奥氏体晶粒，如铅浴加热、盐浴加热、高频加热、循环加热、激光加热等。

淬火前预处理细化奥氏体晶粒，如正火、退火、调质处理等。

选用细晶粒钢和严格控温等措施。

二、残余奥氏体量过多钢件淬火后过冷奥氏体已转变成淬火马氏体．未完全转变者为残余奥氏体。

残余奥氏体在回火过程可部分转变成马氏体，但因材料与工艺不同，残余奥氏体可多可少保留在使用状态中。

保留少量残余奥氏体有利增加强韧性、松驰残余应力、延缓裂纹扩展、减少变形等。

但过量残余奥氏体将降低钢的硬度、耐磨性、疲劳强度、屈服强度、弹性极限和引起组织不稳定，导致使用时发生尺寸变化等不利因素。

园此，残余奥氏体含量不宜过多。

高合金钢中有大量降低Ms点的台金元素，会增加淬火钢残余奥氏体量，如高速钢淬火后残余奥氏体量高达50％以上；过高的淬火加热温度会使钢中C和合金元素大量溶入高温奥氏体中，提高了台金化奥氏体稳定性，不易发生马氏体相变，保留在淬火组织中，增加残余奥氏体量；等温淬火较普通淬火残余奥氏体量多；淬火冷却速度慢，残余奥氏体量多等。

各种热处理工艺造成变形的原因总结引言：热处理工艺是一种常见的金属加工方法，它通过对金属材料进行加热和冷却来改变其结构和性能。

然而，热处理过程中往往会导致材料发生变形，这对于一些精密零件的加工和制造带来一定的困扰。

本文将从各种热处理工艺的角度，总结造成变形的原因，并探讨相应的解决方法。

一、淬火过程中的变形原因淬火是一种通过快速冷却来使金属材料达到高强度和硬度的热处理工艺。

然而，淬火过程中常常会出现变形现象。

造成淬火变形的主要原因有以下几点：1. 冷却速度不均匀：淬火过程中，材料表面和内部的冷却速度不一致，导致应力不均匀分布，从而引起变形。

2. 材料内部组织不均匀：金属材料内部的组织不均匀，如晶粒尺寸、相含量等差异，会导致淬火时的收缩和变形不一致。

3. 冷却介质选择不当：不同的冷却介质对材料的冷却速度有不同的影响，选择不当可能导致应力集中和变形。

解决方法：针对淬火过程中的变形问题，可以采取以下措施：1. 控制冷却速度：通过优化冷却介质的选择和控制冷却速度，使材料表面和内部的冷却速度尽可能一致，减少应力的不均匀分布。

2. 优化材料组织：通过调整材料的化学成分和热处理工艺，使材料内部的组织更加均匀，减少淬火时的收缩和变形差异。

3. 采用适当的淬火工艺：根据材料的特性和要求，选择适当的淬火工艺，控制冷却速度和温度，减少变形的发生。

二、退火过程中的变形原因退火是一种通过加热和缓慢冷却来改善材料的性能和结构的热处理工艺。

然而，退火过程中同样存在变形的问题。

造成退火变形的主要原因有以下几点：1. 温度不均匀：退火过程中，材料的温度分布不均匀，导致应力分布不均匀，从而引起变形。

2. 冷却速度过快：退火结束后，如果冷却速度过快，会导致材料内部的残余应力无法得到充分释放，从而引起变形。

3. 材料内部缺陷：金属材料内部存在各种缺陷，如气孔、夹杂物等，这些缺陷在退火过程中会扩散和移动，导致变形的发生。

解决方法：针对退火过程中的变形问题，可以采取以下措施：1. 控制温度均匀性：通过合理设计加热设备和工艺参数，确保材料的温度分布均匀，减少应力的不均匀分布。

在进行金属热处理的过程中，正火与退火工艺经常会由于加热或者冷却不当，出现一些与预期目标相反的组织，因此造成产品的缺陷。

对于操作者来说，应该对这些缺陷有一定的了解，这样才能更好地对缺陷进行预防。

那么，热处理中退火与正火的缺陷都有哪些呢？下面就为大家具体介绍一下。

1、过烧由于加热温度过高，出现晶界局部熔化，造成工件报废。

2、黑脆碳素工具钢或低合金工具钢在退火后，有时发现硬度虽然很低，但脆性却很大，一折即断，断口呈灰黑色，所以被称为“黑脆”。

金相组织特点是部分渗碳体转变成石墨。

产生这种现象的主要原因是由于退火温度过高，保温时间过长，冷却缓慢，珠光体转变按更稳定的平衡图所致。

钢中含碳量过高，含锰量过底，以及含有微量促进石墨化的杂质元素等均能促进石墨化。

发现黑脆的工具不能返修。

3、粗大魏氏组织退火或正火钢中出现粗大魏氏组织的主要原因是由于加热温度过高所造成的。

由魏氏组织的形成规律得知，当奥氏体晶粒较细时，只有含碳量范围很小的钢，在适当冷却速度范围内冷却时才出现魏氏组织。

当奥氏体晶粒很粗大时，出现魏氏组织的含碳量范围扩大，且在冷却速度较低时才能出现魏氏组织。

为了消除魏氏组织，可以采用稍高于Ac3的加热温度，使先共析相完全溶解，又不使奥氏体晶粒粗大，而根据钢的化学成分采用较快或较慢的冷却速度冷却。

4、反常组织其组织特征是在亚共析钢中，在先共析铁素体晶界上有粗大的渗碳体存在，珠光体片间距也很大。

在过共析钢中，在先共析渗碳体周围有很宽铁素体条，而先共析渗碳体网也很宽。

反常组织将造成淬火软点，出现这种组织时应进行重新退火消除。

5、网状组织网状组织主要是由于加热温度过高，冷却速度过慢所引起的。

因为网状铁素体或渗碳体会降低钢的机械性能，特别是网状渗碳体，在后继淬火加热时很难消除，因此必须严格控制。

网状组织一般采取重新正火的方法来消除。

6、球化不均匀二次渗碳体呈粗大块状分布，形成原因为球化退火前没有消除网状渗碳体，在球化退火时集聚而成。

热处理对金属材料的晶体缺陷的影响热处理是一种常用的金属加工工艺，通过对金属材料进行加热和冷却处理来改变其晶体结构和性能。

热处理的主要目的是消除或改善金属材料的晶体缺陷，从而提高其力学性能、耐腐蚀性和疲劳寿命。

本文将探讨热处理对金属材料晶体缺陷的影响。

一、晶体缺陷的类型晶体缺陷是在金属材料的原子排列中存在的不规则性。

常见的晶体缺陷包括点缺陷、线缺陷和面缺陷。

1. 点缺陷：包括空位、间隙原子和替代原子等。

空位是晶体晶格中的原子缺失，间隙原子是晶体晶格中的额外原子发生插入，替代原子则是在晶体晶格中的某些位置上发生其他原子的替代。

2. 线缺陷：通常为位错，是晶体晶格中一个或多个平面的原子排列出现滑移或错位。

3. 面缺陷：如晶界和孔洞。

晶界是晶体中两个晶粒的交界面，孔洞则指晶体中的空隙或气孔。

二、热处理对晶体缺陷的影响1. 晶体缺陷消除热处理通常包括加热和冷却过程，这些过程可以消除一部分晶体缺陷。

在加热过程中，金属材料的原子具有更大的热运动能力，有利于晶格重新排列和移动，从而消除或减少点缺陷、线缺陷和面缺陷。

在冷却过程中，晶体结构重新组织，并形成更有序的排列，进一步减少晶体缺陷的数量。

2. 晶体缺陷改善热处理可以通过控制加热和冷却速度，优化晶体缺陷的类型和分布，从而改善材料的性能。

例如，通过合适的热处理，可以减少位错的密度和长度，从而提高材料的强度和延展性。

此外，热处理还可以改善晶界的结构，减少晶界的数量和尺寸，从而提高材料的耐腐蚀性和外观质量。

3. 晶体缺陷引入除了消除和改善晶体缺陷外，热处理也可引入一些有益的晶体缺陷，以改变材料的性能。

例如，人为引入的位错可以增加材料的硬度和耐磨性，提高材料的耐腐蚀性能。

此外，通过热处理，还可以形成奥氏体、马氏体等金属相变结构，进一步改善材料的力学性能和耐性能。

三、实际应用热处理在金属材料加工中具有广泛的应用。

例如，钢材常通过淬火和回火来改变其结构和性能。

淬火可以使钢材获得较高的硬度，但也会使其脆性增加。
