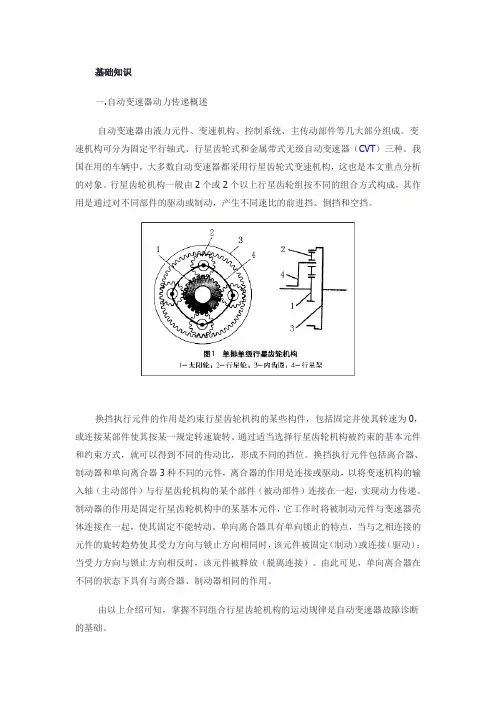

基础知识一.自动变速器动力传递概述自动变速器由液力元件、变速机构、控制系统、主传动部件等几大部分组成。

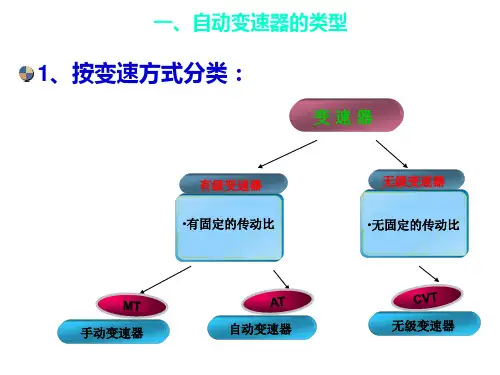

变速机构可分为固定平行轴式、行星齿轮式和金属带式无级自动变速器（CVT）三种。
我国在用的车辆中，大多数自动变速器都采用行星齿轮式变速机构，这也是本文重点分析的对象。
行星齿轮机构一般由2个或2个以上行星齿轮组按不同的组合方式构成，其作用是通过对不同部件的驱动或制动，产生不同速比的前进挡、倒挡和空挡。
换挡执行元件的作用是约束行星齿轮机构的某些构件，包括固定并使其转速为0，或连接某部件使其按某一规定转速旋转。
通过适当选择行星齿轮机构被约束的基本元件和约束方式，就可以得到不同的传动比，形成不同的挡位。
换挡执行元件包括离合器、制动器和单向离合器3种不同的元件，离合器的作用是连接或驱动，以将变速机构的输入轴（主动部件）与行星齿轮机构的某个部件（被动部件）连接在一起，实现动力传递。
制动器的作用是固定行星齿轮机构中的某基本元件，它工作时将被制动元件与变速器壳体连接在一起，使其固定不能转动。
单向离合器具有单向锁止的特点，当与之相连接的元件的旋转趋势使其受力方向与锁止方向相同时，该元件被固定（制动）或连接（驱动）；当受力方向与锁止方向相反时，该元件被释放（脱离连接）。
由此可见，单向离合器在不同的状态下具有与离合器、制动器相同的作用。
由以上介绍可知，掌握不同组合行星齿轮机构的运动规律是自动变速器故障诊断的基础。
二.单排单级行星齿轮机构1．单排单级行星齿轮机构的传动比最简单的行星齿轮机构由一个太阳轮、一个内齿圈和一个行星架组成，我们称之为一个单排单级行星排，如图1所示。
由于单排行星齿轮机构具有两个自由度，为了获得固定的传动比，需将太阳轮、齿圈或行星架三者之一制动（转速为0）或约束（以某一固定的转速旋转），以获得我们所需的传动比；如果将三者中的任何两个连接为一体，则整个行星齿轮机构以同一速度旋转。
目前，在有关自动变速器的资料中，有关传动比的计算公式有以下几个：（n1-nH）/（n3-nH）=-Z3/Z1 式（1）式中：n1-太阳轮转速；nH-行星架转速；n3-内齿圈转速；Z1-太阳轮齿数；Z3-内齿圈齿数n1+αn2-（1+α）n3=0 式（2）式中：n1-太阳轮转速；n2-内齿圈转速；n3-行星架转速；α=内齿圈齿数/太阳轮齿数=Z2/Z1Z2=Z1+Z3 式（3）式中：Z1-太阳轮齿数；Z2-行星架假想齿数；Z3-内齿圈齿数下面对这3个公式的原理与推导过程作以介绍，这也是本文后面对不同型号自动变速器速比计算方法的基础。

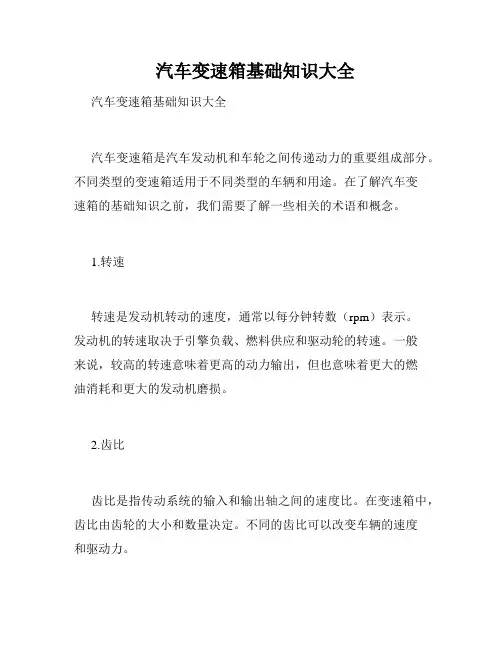

汽车变速箱基础知识大全汽车变速箱基础知识大全汽车变速箱是汽车发动机和车轮之间传递动力的重要组成部分。
不同类型的变速箱适用于不同类型的车辆和用途。
在了解汽车变速箱的基础知识之前，我们需要了解一些相关的术语和概念。
1.转速转速是发动机转动的速度，通常以每分钟转数（rpm）表示。
发动机的转速取决于引擎负载、燃料供应和驱动轮的转速。
一般来说，较高的转速意味着更高的动力输出，但也意味着更大的燃油消耗和更大的发动机磨损。
2.齿比齿比是指传动系统的输入和输出轴之间的速度比。
在变速箱中，齿比由齿轮的大小和数量决定。
不同的齿比可以改变车辆的速度和驱动力。
3.力矩力矩是引擎输出的扭矩，通常以牛顿米（Nm）或磅英尺（lb-ft）表示。
较高的力矩意味着更大的加速和扭力，但通常也意味着更大的燃油消耗。
4.离合器离合器是连接发动机和变速箱的装置，它的作用是使发动机和变速箱之间断开或连接。
在离合器处于开启状态时，发动机和变速箱之间没有直接的连接，使车辆静止；而在离合器处于闭合状态时，发动机可以传递动力到变速箱。
5.传动轴传动轴是由一系列的齿轮和轴承组成的机械设备，它将发动机的动力传递到车轮上。
传动轴可以通过不同的齿比来控制变速和驱动力。
6.机械变速箱机械变速箱是最基本的变速箱类型，它由一组齿轮和离合器组成。
机械变速箱需要手动换档，通常在车辆的离合踏板和换档杆中进行操作。
机械变速箱相对于其他类型的变速箱来说成本较低，但需要更多的驾驶技巧。
7.自动变速箱自动变速箱是一种自动化的变速器，并且它比机械变速箱更加方便和容易使用。
在自动变速箱中，离合器和换档杆都是自动化的，传动轴通过液压系统和离合器来传递动力。
自动变速箱可以通过不同的模式改变驱动力和速度。
8.无级变速箱无级变速箱是一种新型的变速箱技术，它使用塑料链或金属带作为传动装置，通过改变齿轮的齿比来控制车速和驱动力。
相比传统的自动变速箱，无级变速箱更加顺畅和高效。
总结汽车变速箱是汽车系统中至关重要的部分，它可以影响汽车的性能、燃油效率和驾驶体验。

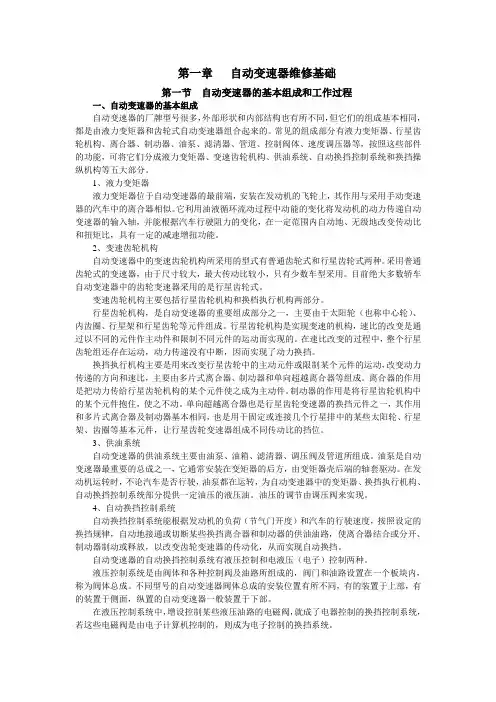

第一章自动变速器维修基础第一节自动变速器的基本组成和工作过程一、自动变速器的基本组成自动变速器的厂牌型号很多，外部形状和内部结构也有所不同，但它们的组成基本相同，都是由液力变矩器和齿轮式自动变速器组合起来的。
常见的组成部分有液力变矩器、行星齿轮机构、离合器、制动器、油泵、滤清器、管道、控制阀体、速度调压器等，按照这些部件的功能，可将它们分成液力变矩器、变速齿轮机构、供油系统、自动换挡控制系统和换挡操纵机构等五大部分。
1、液力变矩器液力变矩器位于自动变速器的最前端，安装在发动机的飞轮上，其作用与采用手动变速器的汽车中的离合器相似。
它利用油液循环流动过程中动能的变化将发动机的动力传递自动变速器的输入轴，并能根据汽车行驶阻力的变化，在一定范围内自动地、无级地改变传动比和扭矩比，具有一定的减速增扭功能。
2、变速齿轮机构自动变速器中的变速齿轮机构所采用的型式有普通齿轮式和行星齿轮式两种。
采用普通齿轮式的变速器，由于尺寸较大，最大传动比较小，只有少数车型采用。
目前绝大多数轿车自动变速器中的齿轮变速器采用的是行星齿轮式。
变速齿轮机构主要包括行星齿轮机构和换档执行机构两部分。
行星齿轮机构，是自动变速器的重要组成部分之一，主要由于太阳轮（也称中心轮）、内齿圈、行星架和行星齿轮等元件组成。
行星齿轮机构是实现变速的机构，速比的改变是通过以不同的元件作主动件和限制不同元件的运动而实现的。
在速比改变的过程中，整个行星齿轮组还存在运动，动力传递没有中断，因而实现了动力换挡。
换挡执行机构主要是用来改变行星齿轮中的主动元件或限制某个元件的运动，改变动力传递的方向和速比，主要由多片式离合器、制动器和单向超越离合器等组成。
离合器的作用是把动力传给行星齿轮机构的某个元件使之成为主动件。
制动器的作用是将行星齿轮机构中的某个元件抱住，使之不动。
单向超越离合器也是行星齿轮变速器的换挡元件之一，其作用和多片式离合器及制动器基本相同，也是用于固定或连接几个行星排中的某些太阳轮、行星架、齿圈等基本元件，让行星齿轮变速器组成不同传动比的挡位。

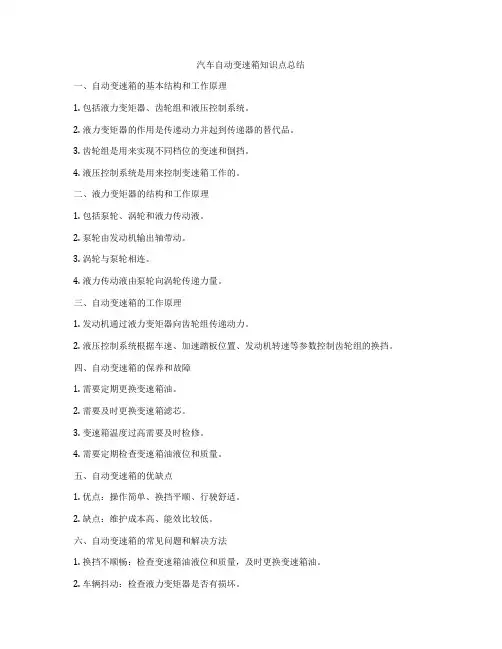

汽车自动变速箱知识点总结一、自动变速箱的基本结构和工作原理1. 包括液力变矩器、齿轮组和液压控制系统。
2. 液力变矩器的作用是传递动力并起到传递器的替代品。
3. 齿轮组是用来实现不同档位的变速和倒挡。
4. 液压控制系统是用来控制变速箱工作的。
二、液力变矩器的结构和工作原理1. 包括泵轮、涡轮和液力传动液。
2. 泵轮由发动机输出轴带动。
3. 涡轮与泵轮相连。
4. 液力传动液由泵轮向涡轮传递力量。
三、自动变速箱的工作原理1. 发动机通过液力变矩器向齿轮组传递动力。
2. 液压控制系统根据车速、加速踏板位置、发动机转速等参数控制齿轮组的换挡。
四、自动变速箱的保养和故障1. 需要定期更换变速箱油。
2. 需要及时更换变速箱滤芯。
3. 变速箱温度过高需要及时检修。
4. 需要定期检查变速箱油液位和质量。
五、自动变速箱的优缺点1. 优点：操作简单、换挡平顺、行驶舒适。
2. 缺点：维护成本高、能效比较低。
六、自动变速箱的常见问题和解决方法1. 换挡不顺畅：检查变速箱油液位和质量，及时更换变速箱油。
2. 车辆抖动：检查液力变矩器是否有损坏。
3. 变速箱报警灯亮：及时进行维修。
七、自动变速箱的未来发展方向1. 提高变速箱的能效。
2. 提高变速箱的可靠性和寿命。
3. 加强自动变速箱的智能化水平。
总结：自动变速箱是现代汽车的重要部件，掌握其基本结构和工作原理对于驾驶人员和汽车维修人员来说非常重要。
随着汽车工业的发展，自动变速箱将会朝着更高效、更智能的方向发展，提高汽车的驾驶舒适性和可靠性。
