变速器结构和工作原理

变速器工作原理
变速器是一种机械装置，用于改变发动机输出轴的转速，以适应不同的车速和车辆行驶的需要。

变速器的工作原理可以通过以下参考内容来说明：
1. 齿轮传动原理：变速器通过齿轮传动来改变车辆的速度。

变速器中的一组齿轮称为“行星齿轮组”，它由多个齿轮组成，在不同的组合下可以实现不同的速比。

2. 液压传动原理：自动变速器使用液压传动来控制齿轮变速。

液压传动系统由液压泵、液压阀和液压行星齿轮组成。

液压泵将液压油压入液压阀，通过调节液压阀的开关，可以控制液压行星齿轮的速度和转矩。

3. 离合器原理：手动变速器使用离合器来实现齿轮传动。

离合器是一种摩擦装置，通过摩擦来连接或断开发动机和变速器之间的传动链条。

当离合器踩下时，发动机的输出轴不会传动到变速器，当离合器松开时，发动机的输出轴才能与变速器齿轮连接起来。

4. 电子控制原理：自动变速器还可以通过电子控制来实现齿轮变速。

电子控制系统由传感器、控制模块和执行器组成。

传感器可以感知车速、发动机转速和车辆负载等参数，控制模块通过计算和分析这些参数，控制液压阀和离合器的开关，从而实现齿轮变速。

综上所述，变速器工作原理包括了齿轮传动、液压传动、离合
器和电子控制等多种方式，它们共同协作，使得车辆可以在不同的路况下实现高效、平稳的行驶。

汽修授导型教案变速器结构和工作原理一、教学目标1. 了解变速器的作用和分类2. 掌握变速器的结构组成3. 理解变速器的工作原理4. 能够分析常见变速器故障并制定维修方案二、教学内容1. 变速器的作用和分类1.1 作用：调节发动机输出的扭矩和速度，以适应不同的行驶条件1.2 分类：手动变速器、自动变速器、CVT 变速器等2. 变速器的结构组成2.1 输入轴：接收发动机传来的动力2.2 输出轴：将动力传递给驱动轮2.3 齿轮：实现不同速比的转换2.4 同步器：实现齿轮的平稳换挡2.5 油泵：提供变速器工作所需的油液2.6 控制单元：控制变速器的换挡逻辑和操作3. 变速器的工作原理3.1 液力变矩器：利用油液传递动力，实现发动机和变速器之间的连接3.2 齿轮换挡：通过不同齿轮的组合，实现不同的速比和扭矩输出3.3 同步器作用：消除齿轮间的转速差，实现平稳换挡3.4 控制单元作用：根据行驶条件，自动选择合适的挡位三、教学方法1. 采用讲解、演示、实操相结合的方式进行教学2. 使用教学模型或实物进行讲解，帮助学生直观理解变速器结构3. 安排实操环节，让学生亲手操作变速器，加深对工作原理的理解四、教学评估1. 课堂问答：检查学生对变速器作用和分类的掌握情况2. 实操考试：评估学生对变速器结构和工作原理的理解程度3. 课后作业：布置相关题目，巩固所学知识五、教学资源1. 教学模型或实物变速器2. PPT 课件3. 教学视频或纪录片4. 维修手册或教材5. 实操车辆和工具六、教学活动1. 引入新课：通过展示变速器实物或图片，引发学生对变速器的兴趣，提出问题引导学生思考。

2. 讲解变速器的作用和分类：详细讲解变速器的作用和各种类型的特点，结合实际车辆进行分析。

3. 分析变速器的结构组成：利用模型或实物，逐个讲解变速器的各个组成部分及其功能。

4. 讲解变速器的工作原理：结合示意图和实际操作，讲解变速器的工作原理和换挡过程。

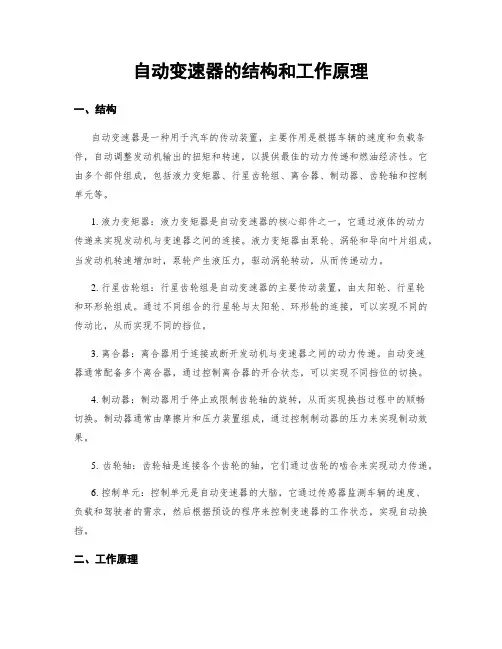

自动变速器的结构和工作原理一、结构自动变速器是一种用于汽车的传动装置，主要作用是根据车辆的速度和负载条件，自动调整发动机输出的扭矩和转速，以提供最佳的动力传递和燃油经济性。

它由多个部件组成，包括液力变矩器、行星齿轮组、离合器、制动器、齿轮轴和控制单元等。

1. 液力变矩器：液力变矩器是自动变速器的核心部件之一，它通过液体的动力传递来实现发动机与变速器之间的连接。

液力变矩器由泵轮、涡轮和导向叶片组成，当发动机转速增加时，泵轮产生液压力，驱动涡轮转动，从而传递动力。

2. 行星齿轮组：行星齿轮组是自动变速器的主要传动装置，由太阳轮、行星轮和环形轮组成。

通过不同组合的行星轮与太阳轮、环形轮的连接，可以实现不同的传动比，从而实现不同的挡位。

3. 离合器：离合器用于连接或断开发动机与变速器之间的动力传递。

自动变速器通常配备多个离合器，通过控制离合器的开合状态，可以实现不同挡位的切换。

4. 制动器：制动器用于停止或限制齿轮轴的旋转，从而实现换挡过程中的顺畅切换。

制动器通常由摩擦片和压力装置组成，通过控制制动器的压力来实现制动效果。

5. 齿轮轴：齿轮轴是连接各个齿轮的轴，它们通过齿轮的啮合来实现动力传递。

6. 控制单元：控制单元是自动变速器的大脑，它通过传感器监测车辆的速度、负载和驾驶者的需求，然后根据预设的程序来控制变速器的工作状态，实现自动换挡。

二、工作原理自动变速器的工作原理可以简单概括为以下几个步骤：1. 液力传递：当发动机启动后，液力变矩器开始工作，通过液体的动力传递将发动机的转动力传递给变速器，实现动力输出。

2. 换挡控制：控制单元通过传感器监测车辆的速度和负载情况，根据预设的程序来判断何时需要进行换挡操作。

当需要换挡时，控制单元会发送信号给相应的离合器和制动器，实现齿轮的切换。

3. 离合器操作：当换挡信号发出后，控制单元会控制相应的离合器断开或连接，断开离合器时，发动机的动力不再传递给变速器，连接离合器时，发动机的动力重新传递给变速器。

第1篇一、实验目的1. 了解变速器的基本结构和工作原理；2. 掌握变速器的操作方法；3. 分析变速器在不同工况下的性能表现；4. 研究变速器的优化方法。

二、实验器材1. 变速器实验台；2. 变速器结构图；3. 操作手册；4. 记录表格；5. 计时器。

三、实验原理变速器是一种用于改变发动机转速与车轮实际行驶速度的装置，它能够在汽车行驶过程中，在发动机和车轮之间产生不同的变速比。

通过换挡，可以使发动机工作在其最佳的动力性能状态下，从而提高驾驶舒适度和燃油经济性。

变速器的工作原理主要包括以下几部分：1. 齿轮传动：通过不同尺寸的齿轮组合产生变速和扭矩；2. 液力传动：利用液力传递和齿轮组合的方式实现变速和变扭；3. 液压控制系统：通过液压系统控制齿轮的啮合与分离，实现自动换挡。

四、实验步骤1. 观察变速器实验台，熟悉其结构和工作原理；2. 按照操作手册，启动实验台，观察变速器的工作状态；3. 在不同的工况下，通过操作换挡杆，观察变速器的变速和变扭效果；4. 记录实验数据，分析变速器在不同工况下的性能表现；5. 研究变速器的优化方法，提出改进措施。

五、实验结果与分析1. 实验结果显示，在低速行驶时，变速器输出较低的速度和扭矩，有利于提高车辆的加速性能；在高速行驶时，变速器输出较高的速度和扭矩，有利于提高车辆的行驶稳定性。

2. 通过分析实验数据，发现以下规律：（1）变速器在低速行驶时，输出较低的速度和扭矩，有利于提高车辆的加速性能；（2）变速器在高速行驶时，输出较高的速度和扭矩，有利于提高车辆的行驶稳定性；（3）在特定工况下，通过调整齿轮组合，可以优化变速器的性能。

3. 针对实验结果，提出以下改进措施：（1）优化齿轮组合，提高变速器的加速性能；（2）改进液压控制系统，提高变速器的换挡平顺性；（3）研究新型变速器结构，提高变速器的燃油经济性。

六、实验总结本次实验使我们对变速器的基本结构和工作原理有了更深入的了解，掌握了变速器的操作方法，并分析了变速器在不同工况下的性能表现。

变速器结构和工作原理变速器是一种用于改变发动机输出转矩和转速以适应不同道路条件和行车需求的机械装置。

它是汽车传动系统中的核心部件之一，承担着将发动机的转矩传递到车轮上，并且在不同速度和负载条件下保持发动机运行在最佳状态的重要任务。

变速器的结构通常包括传动轴、主从齿轮、离合器、制动器和液力传动器等部件。

下面将详细介绍变速器的结构和工作原理。

一、变速器的结构1.传动轴：变速器的输入和输出轴，用于连接发动机和传动系统，将其转动力矩传递出去。

2.主从齿轮：变速器内的重要部件，通过不同的齿比来改变输出转矩和转速。

主齿轮位于输入轴上，从齿轮位于输出轴上。

3.离合器：位于输入轴上，用于连接和切断发动机和变速器的传动力矩。

当离合器踏板踩下时，离合器片与拨叉和压盘分离，断开传动力矩。

4.制动器：位于输出轴上，用于制动并锁定输出轴，防止车辆滚动。

它一般包括停车制动器和行车制动器。

5.液力传动器：用于实现平稳的变速过程。

它由涡轮叶片和泵轮组成，通过液力传递转矩来改变齿轮的相对转速。

二、变速器的工作原理变速器的工作原理涉及到齿轮传动、离合器的连接和切断以及液力传动等几个方面。

1.齿轮传动：变速器中的主齿轮和从齿轮通过不同的齿比来改变输出转矩和转速。

当主从齿轮之间的齿数比例发生变化时，输出轴的转矩和转速就会相应地改变。

2.离合器的连接和切断：离合器用于连接和切断发动机和变速器的传动力矩。

当离合器踏板被踩下时，离合器片与拨叉和压盘分离，断开传动力矩。

当踏板抬起时，离合器片与压盘紧密接触，将发动机的传动力矩传递给变速器。

3.液力传动：液力传动器通过液力传递转矩来改变齿轮的相对转速。

它由涡轮叶片和泵轮组成，当发动机转速提高时，涡轮叶片通过液力传递转矩给泵轮，进一步传递给从齿轮，改变齿轮的转速。

变速器根据实际需求和车辆类型的不同，可以采用多种不同的结构和工作原理。

例如，手动变速器和自动变速器等。

手动变速器通过手动操作离合器和换挡杆来改变齿轮比例。

图解变速箱，一篇看懂全部结构汽车变速器，是一套用于来协调发动机的转速和车轮的实际行驶速度的变速装置，用于发挥发动机的最佳性能。

变速器可以在汽车行驶过程中，在发动机和车轮之间产生不同的变速比。

手动变速器手动变速器就是必须用手拨动变速器杆，才能改变传动比的变速器。

手动变速器主要由壳体、传动组件（输入输出轴、齿轮、同步器等）、操纵组件（换挡拉杆、拨叉等）。

手动变速器构造变速器原理变速器为什么可以调整发动机输出的转矩和转速呢？其实这里蕴含了齿轮和杠杆的原理。

变速器内有多个不同的齿轮，通过不同大小的齿轮组合在一起，就能实现对发动机转矩和转速的调整。

用低转矩可以换来高转速，用低转速则可以换来高转矩。

变速器原理变速器的作用主要表现在三方面：第一，改变传动比，扩大驱动轮的转矩和转速的变化范围；第二，在发动机转向不变的情况下，实现汽车倒退行驶；第三，利用空挡，可以中断发动机动力传递，使得发动机可以启动、怠速。

手动变速器原理手动变速器的工作原理，就是通过拨动变速杆，切换中间轴上的主动齿轮，通过大小不同的齿轮组合与动力输出轴结合，从而改变驱动轮的转矩和转速。

发动机的动力输入轴是通过一根中间轴，间接与动力输出轴连接的。

中间轴的两个齿轮（红色）与动力输出轴上的两个齿轮（蓝色）是随着发动机输出一起转动的。

但是如果没有同步器（紫色）的接合，两个齿轮（蓝色）只能在动力输出轴上空转（即不会带动输出轴转动）。

图中同步器位于中间状态，相当于变速器挂了空挡。

简单变速器结构5挡手动变速器5挡手动变速器原理5挡手动变速器剖面图5挡手动变速器组成换挡机构不仅增强驾驶员换挡感觉，而且可以防止同时挂入两个挡位。

换挡机构同步器变速器在进行换挡操作时，尤其是从高挡向低挡的换挡很容易产生轮齿或花键齿间的冲击。

为了避免齿间冲击，在换挡装置中都设置同步器。

同步器有常压式和惯性式两种，目前大部分同步式变速器上采用的是惯性同步器，它主要由接合套、同步锁环等组成，主要是依靠摩擦作用实现同步。

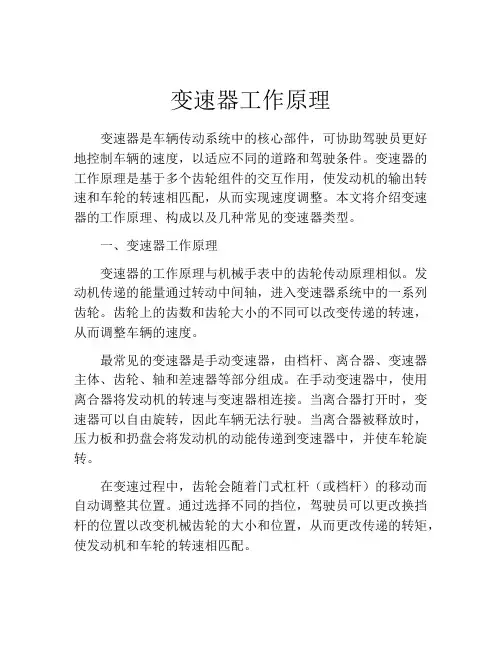

变速器工作原理变速器是车辆传动系统中的核心部件，可协助驾驶员更好地控制车辆的速度，以适应不同的道路和驾驶条件。

变速器的工作原理是基于多个齿轮组件的交互作用，使发动机的输出转速和车轮的转速相匹配，从而实现速度调整。

本文将介绍变速器的工作原理、构成以及几种常见的变速器类型。

一、变速器工作原理变速器的工作原理与机械手表中的齿轮传动原理相似。

发动机传递的能量通过转动中间轴，进入变速器系统中的一系列齿轮。

齿轮上的齿数和齿轮大小的不同可以改变传递的转速，从而调整车辆的速度。

最常见的变速器是手动变速器，由档杆、离合器、变速器主体、齿轮、轴和差速器等部分组成。

在手动变速器中，使用离合器将发动机的转速与变速器相连接。

当离合器打开时，变速器可以自由旋转，因此车辆无法行驶。

当离合器被释放时，压力板和扔盘会将发动机的动能传递到变速器中，并使车轮旋转。

在变速过程中，齿轮会随着门式杠杆（或档杆）的移动而自动调整其位置。

通过选择不同的挡位，驾驶员可以更改换挡杆的位置以改变机械齿轮的大小和位置，从而更改传递的转矩，使发动机和车轮的转速相匹配。

自动变速器是另一种常见的变速器类型，它可以自动调整车辆的档位和转速，以适应驾驶员的需求。

自动变速器与手动变速器的区别在于它具有一系列油压液压系统和控制器，可以自动调整车辆的档位。

在自动变速器中，驾驶员只需轻垫制动器，其余的操作将在变速器中自动完成。

二、变速器构成变速器由多个组件组成，包括减速器、传动系和差速器。

下面将详细介绍每个组件的作用。

1.减速器减速器是变速器系统中最重要的组成部分之一，它通过将发动机的动能转化为转速和扭矩来协助驾驶员控制车辆运动。

减速器的工作原理是利用不同的齿轮比率改变传递的转速。

减速器通过使用齿轮来改变齿轮组的大小和位置，并根据不同的转速需求来调整齿轮比率，使发动机和车轮的转速相匹配。

2.传动系传动系是将减速器所提供的动力传递到车辆的轮胎上的机构。

传动系的工作原理与齿轮传动的工作原理类似，利用不同的齿轮组来更改传递的转速。
