项目X-U341E自动变速器的拆装

汽车自动变速器拆装实训报告自动变速器的拆装步骤
汽车自动变速器的拆装组装实训是本科拆装实训的重要组成部分，自动变速器是汽车
行业的重要元器件，它是一个能够让发动机轻松调节车速自动调整传动比，从而减少驾驶
员手动变速器换挡频繁操作的一种装置，被广泛用于汽车系统的自动控制中。

本文将简单
介绍汽车自动变速器的拆装实训。

首先是拆装准备。

拆装实训前需要检查变速器内的零件，避免零件过度磨损及其导致
的变速器故障。

在进行拆装实训前还要做好常规的安全防护，如带上安全手套、口罩、护
目镜等，以防止拆装过程产生的任何外部损伤。

其次是实施步骤。

拆装自动变速器应遵循正确的步骤：
1、拆下变速器动力单向销，拆下变速器上的变速器托架和与变速器相连的液压管路；
2、拆下变速器上的变速行程传动链，拆下变速器上的前、后轴封箱；
3、最后拆下变速器上的变速行程比例比例齿轮。

最后是拆装后的收尾工作。

拆装实训完后，必须检查变速器里各部件的焊接质量、位
置和形状，如果发现任何问题，及时进行补救，以确保变速器运行时故障率低。

焊接完成后，要进行严格清洗，免费任何外界污物，以保证变速器总成体的完全健康。

实施实训前、中、后都可以拍照记录，以便后续检查时容易掌握每一步的具体执行情况。

拆装自动变速器是汽车行业的重要实训项目，只有在掌握正确的拆装实施流程的基础上，遵循合理的安全操作规程，才能有助于减少自动变速器出现故障的几率。

3.安装B2制动器进油管及密封圈
注意：橡胶端 靠近活塞
汽车底盘构造与维修
4.组合后行星齿轮、齿圈、轴承、一档及倒档制动器组 件（厚钢片朝上）、F2，一起装入壳体（注意：1、一档及倒档制动
器组件位置； 2、二档制动器油鼓位 置）
汽车底盘构造与维修
5.安装弹性挡圈 （注意：开口不能与槽口相对）
汽车底盘构造与维修
25.观察超速档制动器活塞的动作
压缩空气吹进靠近蓄能器一 侧的油孔
26.取出超速档制动器 组件（5盘4片）
汽车底盘构造与维修
27.专用工具拆下超速档支撑 28.拆下直接档和前进档 制动器活塞
汽车底盘构造与维修
28.拆下直接档和前进挡离合器及前齿圈 29.拆下二档滑行制 动带
汽车底盘构造与维修
30.专用工具拆下输出轴前卡簧
汽车底盘构造与维修
3.油泵的拆检
（6）检查泵体前油封
（裂纹？损坏？磨损？）
（7）泵体组装
注意：油泵不可修理，上述检查若有一项不合格必须更换！
汽车底盘构造与维修
4.超速档机构的检测
（1）摩擦片的检测
汽车底盘构造与维修
4.超速档机构的检测
（2）C0离合器活塞行程的检查
（3）C0离合器鼓衬套内径的检查
汽车底盘构造与维修
32.安装节气门拉索固定螺栓及挡板、电磁阀接头 固定螺栓
汽车底盘构造与维修
33.安装空档起动开关、锁 上垫圈和螺母、安装换挡 拉杆
汽车底盘构造与维修
34.安装进出油管接头
出油口接头
进油口接头 汽车底盘构造与维修
35.安装液力变矩器并检测距离
汽车底盘构造与维修
附录：
汽车底盘构造与维修

丰田A341E自动变速器拆装指导资料
丰田A341E自动变速器曾用于丰田凌志Lexus LS400汽车上，是辛普森式自动变速器的典型代表。

它有四个前进档，一个倒档。

四档是超速档。

一、结构原理：
1-1、丰田A341E自动变速器结构原理图
1-2、丰田A341E自动变速器各执行元件功能表
1-3、丰田A341E自动变速器档位分析
二、拆装指导资料
2-1、总体结构图一
2-2、总体结构图
2-3、油泵分解图
2-4、超速档行星齿轮、超速直接档离合器和超速档单向离合器分解图
2-6、直接档离合器分解图
2-8、前行星齿轮系统和1号单向离合器分解图
2-9、第二档跟踪惯性制动器分解图
2-10、第二档制动器分解图
2-11、后行星系统和2号单向离合器及输出轴
2-12、第一档和倒档制动器分解图
2-13、轴承和轴承圈安装位置和方向。

学习任务十二
丰田A341E自动变速器阀体的拆装检修
一、任务描述
一辆装备A341E自动变速器的轿车，车主反映：
汽车在行驶中，3挡换4挡时车辆有明显的换挡冲 击，需要你对阀体进行拆装检验，并排除故障。
二、学习目标
1．知识目标 （1）认识丰田A341E自动变速器阀体内部不同的控制阀并了 解其作用。 （2）能够叙述阀体内部各结构的作用。 2．技能目标 （1）能够对丰田A341E阀体进行正确的拆装。 （2）能够检验阀体内部各控制阀的状况。 （3）能够按照维修手册指引进行操作。 3．素养目标 （1）能够制订工作计划，独立完成工作任务。 （2 ）能够在工作过程中，与小组其他成员合作、交流并进 行任务分工，具备团队合作和安全操作的意识。
换挡阀 锁止信号阀 锁止继动阀 储能减振器
选择作用于行星齿轮机构的管道压力的通道。 确定锁止离合器开关正时，并将结果传给锁止电磁阀。 选择锁止离合器液压通道 降低各离合器制动器活塞动作时产生的振动。
引导问题2：手动选挡阀有什么作用？
引导问题3：主油路调压阀构造是怎样的？
引导问题4：第二调节阀的作用是什么？它是如何工作的？
六、资料搜集
引导问题1：丰田A341E自动变速器阀体中有哪些阀？它们各有何 作用？
阀体中主要有调节阀、速控阀、手动阀等，各 阀的主要功能见下表。
阀的名称 第一调节阀 第二调节阀 手动阀 节气门阀 节气门液压控制阀 速控阀 逆止阀
功能 调节油泵产生的油压，形成管道压力，使之成为速控液压、润滑油压、节气门 油压等各种油压的基础。 产生变矩器液压和润滑油压。 由选挡杆操纵，打开通向每个挡位的油道。 产生与加速踏板角度匹配的液压。 如果节气门液压高于预定压力，此阀就降低第一调节阀产生的管道压力。 产生与车速匹配的液压 如果速控液压高于节气门阀产生的液压，此阀适当降低节气门的管道压力。

61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
自动变速箱A341E拆装
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须 充满光 明。 19、学习的关键--重复。
20、懦弱的人只会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
谢谢！

自动变速器的拆装一、结构简介1.液力变矩--其位于自动变速器的最前端，安装在发动机的飞轮上，其作用与采用手动变速器的汽车中的离合器相似。

2.变速齿轮机构--自动变速器中的变速齿轮机构所采用的型式有普通齿轮式和行星齿轮式两种，主要包括行星齿轮机构和换档执行机构两部分。

3.供油系统--主要由油泵、油箱、滤清器、调压阀及管道所组成。

4.自动换挡控制系统—它根据发动机的负荷（节气门开度）和汽车的行驶速度，按照设定的换挡规律，自动地接通或切断某些换挡离合器和制动器的供油油路，使离合器结合或分开、制动器制动或释放。

5.换挡操纵机构--包括手动选择阀的操纵机构和节气门阀的操纵机构等。

二、拆装过程及步骤1、自动变速器的拆卸1)拆前壳体：用套筒拆下自动变速器的前壳体的紧固螺钉，取下前壳体；2)拆后壳体：同理，拆下后壳体的紧固螺钉，先用铜棒轻轻敲后壳体，再取下后壳体；3)拆卸油底壳：侧放变速器，取下紧固螺钉，轻轻敲开油底壳，可根据油底壳上磁铁的微粒来判断变速器的磨损情况；4)拆下阀体，卸下上面的螺钉，取出变速器阀体；5)拆卸单向阀和蓄压缓冲器，取出单向阀弹簧，，注意标记，以便安装；6)拆卸油泵：取下油泵体的螺钉，在专用的螺钉孔拧上两颗螺钉，利用螺钉受力取出油泵；7)从变速箱内取出超速传动直接离合器和超速传动行星齿轮排；8)拆卸超速传动支座的两颗螺钉，取出卡环，用工具取下超速传动总成取出；9)拆卸制动器B1：取出壳体侧面液压传动的卡环，取下端盖，取出里面的活塞和弹簧和密封圈；10)从壳体拆下C1，C2总承，分离C1,C2，观察其外观结构，注意轴承等小部件的安装位置；11)从壳体内拆下，前排行星齿轮齿圈；12)拆下输出轴：先拆下输出轴卡环，从后端盖取出输出轴；13)从壳体内取出行星齿轮，太阳轮，单向离合器；14)拆卸制动器B2摩擦片总成：拆下卡环，取出压盘，钢片，摩擦片，取出活塞传动套；15)拆下卡环，装上输出轴，取出制动器B2,B3和后排行星齿轮总成；16)完成自动变速器拆装，工具归位。

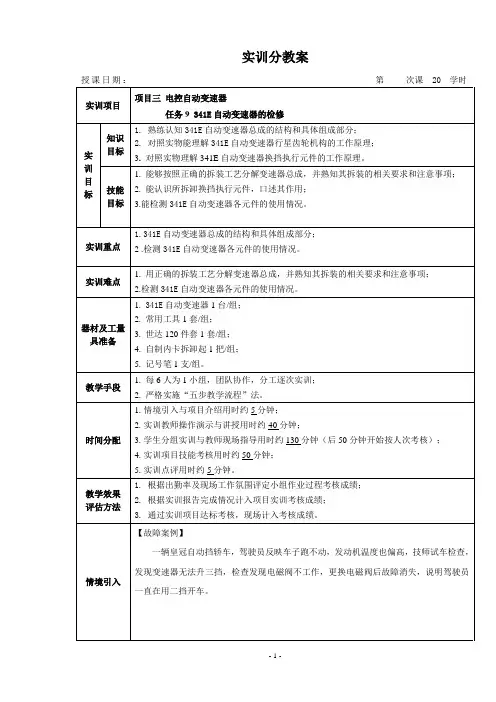

实训分教案授课日期：第次课 20 学时实训项目项目三电控自动变速器任务9 341E自动变速器的检修实训目标知识目标1. 熟练认知341E自动变速器总成的结构和具体组成部分；2. 对照实物能理解341E自动变速器行星齿轮机构的工作原理；3.对照实物理解341E自动变速器换挡执行元件的工作原理。

技能目标1. 能够按照正确的拆装工艺分解变速器总成，并熟知其拆装的相关要求和注意事项；2. 能认识所拆卸换挡执行元件，口述其作用；3.能检测341E自动变速器各元件的使用情况。

实训重点1.341E自动变速器总成的结构和具体组成部分；2 .检测341E自动变速器各元件的使用情况。

实训难点1. 用正确的拆装工艺分解变速器总成，并熟知其拆装的相关要求和注意事项；2.检测341E自动变速器各元件的使用情况。

器材及工量具准备1. 341E自动变速器1台/组；2. 常用工具1套/组；3. 世达120件套1套/组；4. 自制内卡拆卸起1把/组；5. 记号笔1支/组。

教学手段1. 每6人为1小组，团队协作，分工逐次实训；2. 严格实施“五步教学流程”法。

时间分配1.情境引入与项目介绍用时约5分钟；2.实训教师操作演示与讲授用时约40分钟；3.学生分组实训与教师现场指导用时约130分钟（后50分钟开始按人次考核）；4.实训项目技能考核用时约50分钟；5.实训点评用时约5分钟。

教学效果评估方法1. 根据出勤率及现场工作氛围评定小组作业过程考核成绩；2. 根据实训报告完成情况计入项目实训考核成绩；3. 通过实训项目达标考核，现场计入考核成绩。

情境引入【故障案例】一辆皇冠自动挡轿车，驾驶员反映车子跑不动，发动机温度也偏高，技师试车检查，发现变速器无法升三挡，检查发现电磁阀不工作，更换电磁阀后故障消失，说明驾驶员一直在用二挡开车。

【第一步】项目介绍（5分钟）1.通过情境引入中的故障案例说明掌握自动变速器基本维修技能很重要；2.项目操作实施规范与纪律要求；3.强调安全注意事项；4.强调本次实训项目的知识目标和技能目标。

实训二自动变速器A341E4T65E的拆装实训二自动变速器A341E\4T65E的拆装一、目的和要求1、掌握自动变速器的正确分解顺序、方法和步骤;2、熟悉自动变速器的基本结构:3、学会自动变速器分解专用工具的正确使用方法:二、实训课时实训安排3课时三、实训器材常用工具，A340E\4T65E自动变速器、工作台案、专用分解工具、油盘、优质棉布若干。

四、实训步骤：(一)、自动变速器的分解1.将待分解自动变速器安装工作台案上；2.清洁自动变速器外部；3.分解自动变速器前后壳体、油底壳及阀板；4.拆除所有安装在自动变速器壳体上的零部件，如加油管、空档起动开关、车速传感器、输入轴转速传感器等；5.从自动变速器前端拆下液力变矩器。

6.松开紧固螺栓，拆下液力变矩器壳。

7.拆除输出轴凸缘和自动变速器后端壳，从输出轴上拆下车速传感器信号转子。

8.拆下油底壳连接螺栓，用维修专用工具的刃部插入变速器壳体与池底壳之间，切开所涂密封胶，注意不要损坏油底壳凸缘。

9.检查油底壳中存在的金属颗粒，拆下油底壳上带有磁性的放油旋塞，观察其吸附的金属颗粒，若是钢(磁性)材料，则说明轴承、齿轮和离合器钢片磨损，若有黄铜(非磁性)材料沉淀存在，则说明是衬套磨损。

10．拆下各连接导线；11.拔下连接在阀板上的所有线束插头。

12.拆下4个电磁阀和与节气门阀连接的节气门拉索。

13.用螺丝刀把液压油管小心的撬起取下。

14.松开进油滤网与阀板之间的固定螺栓，从阀板上拆下进油滤清器。

15.拆下阀板与自动变速器壳体之间的连接螺栓，取下阀板总成。

注意： A341EA340E\4T65E自动变速器阀板固定螺栓阀板上的螺栓除了一部分是固定在变速器壳体上之外，还有许多是上下阀板之间的连接螺栓。

在拆卸阀板总成时，应对照该车型的维修手册，认准阀板与自动变速器之间的固定螺栓。

若没有维修手册，则在拆卸阀板时，应先松开阀板四周的固定螺栓，再检查阀板总成是否松动。

若未松动，可将阀板中间的固定螺栓逐个松开少许，直至阀板松动为止，即可找出阀板上所有固定在自动变速器壳体上的螺栓。

主编：黄关山
人民交通出版社 978-7-114-09485
职业教育改革创新示范教材 汽车自动变速器维修 任务八 丰田A341E自动变速器拆装及档位路线认识
4、自动变速器的安装应在所有零件均已清洗干净,各离合器、 制动器、阀体、油泵等总成均已装配好并调整完毕后进行。
5、安装自动变速器时，应更换自动变速器各接合面及轴颈 上所有密封圈或密封环。 6、安装一些小零件时，为了防止零件掉落，可在小零件表 面上涂沫凡士林，以便将小零件固定在安装位置上。
各换挡机构的拆装、 检查
辛普森行星齿轮机 构的特点 主编：黄关山 人民交通出版社 978-7-114-09485
动力传动路线分析
职业教育改革创新示范教材 汽车自动变速器维修 任务八 丰田A341E自动变速器拆装及档位路线认识
五、注意事项
1、注意人身安全,认真执行6S管理。 2、在分解自动变速器时，应将所有组件和零件按分解顺序依次摆放，以便 于检修和组装。要特别注意各个止推垫片、推力轴承的位置，不可错乱。 3、分解行星排、单向离合器时，应先确认各个单向离合器的锁止方向，其 方法是：用手握住与单向离合器内外圈连接的零件，分别朝不同的方向作相对 转动，检查并记下内外圈的相对锁止方向。特别是在没有详细技术资料的情况 下维修自动变速器时，一定要做好这一记录，否则，一旦分解后不能按原安装 方向装复，将会使自动变速器不能正常工作，必须再次分解自动变速器进行检 查，造成返工。
引导问题3：A341E自动变速器各挡位是怎样实现的？其动 力传递路线是怎样的？ 与辛普森式三挡自动变速器的结构相比较，丰田Ａ341Ｅ型 自动变速器是在辛普森式三挡自动变速器的基础上增加 一组超速行星齿轮机构，实现超速挡传动的。 除超速挡以外的挡位工作情况与辛普森式三挡自动变速器 的工作情况完全一样。

技能节) 丰田A341E自动变速器拆装项目步骤XXX Rear-XXX ProjectXXX:1.The n time is 30 minutes (excluding XXX);2. is 100 points。

with each project worth 1 point。

There area total of 53 disassembly and assembly projects。

for a total of 53 points;3.Each two XXX.Class Name Student ID Q&A ScoreStep Project XXXDisassembly of Toyota A341E Rear-XXX1.Disassemble the automatic n1.Loosen the six 12mm bolts of the oil pump;2.Loosen the four 14mm and two 17mm bolts of the upper end housing of the automatic n;3.Remove the housing and place it upside down on the ground;2.Disassemble the oil pump1.Loosen the six 12mm bolts of the oil pump。

2.Remove the oil pump;3.Disassemble the overdrive clutch1.Remove the overdrive clutch C0;2.XXX;4.Disassemble the overdrive brake1.Remove the overdrive brake B0 drum;2.Disassemble the brake B0 and overdrive ring gear;5.Disassemble clutch C11.Remove clutch C1;6.Disassemble clutch C21.Remove clutch C2;7.Flip the table1.Flip the XXX and the oil pan is facing up;8.Disassemble the lower end of the automatic n1.Loosen the bolt of the first speed sensor;2.Loosen the bolt of the second speed sensor;3.Loosen the six 12mm bolts of the lower end housing of the automatic n (two of which are shorter and four are longer);4.Remove the lower end housing of the automatic n and place it upside down on the ground;10.Remove the first snap ringe snap ring pliers to remove the first snap ring;11.Remove the driven gear of the speedometer1.Remove the driven gear of the speedometer;e a screwdriver to remove the steel ball;12.Remove the speed sensor1.Remove the speed sensor n rotor;2.Remove the half-circle pin;13.Remove the second snap ringe snap ring pliers to remove the second snap ring;14.Remove the oil pan1.Remove the 10mm bolt of the oil pan diagonally;2.Remove the oil pan and place the disassembled bolts in the oil pan;15.Remove the oil line1.Remove the oil line (disassembly sequence: 1 short。

(技能节)丰田A341E自动变速器拆装项目步骤XXX丰田A341E后驱自动变速器拆装项目XXX丰田A341E后驱自动变速器拆装项目比赛细则：1、比赛规定时间为30分钟（不包括检查设备等时间）；2、比赛分值满分100分，其中每个项目满分为1分，拆、装项目共53项，即共53分；3、本次比赛，每两个工位由一名裁判负责；班级姓名学号问答环节成绩步骤项目具体内容完成情况丰田A341E后驱自动变速器的拆卸1拆自动变速器上1.拧松油泵的六颗12号螺栓；端外壳2.拧出自动变速器上端外壳的4颗14号、两颗17号螺栓；3.拆下外壳，外壳倒放在地上；2拆油泵1.拧出油泵的六颗12号螺栓；是：否：2.抽出油泵；报项：拆超速档聚散器3C0、行星齿轮总1.抽出超速档离合器C0；是：否：成2.抽出超速档行星架与输入轴总成；报项：4拆超速档制动器1.抽出超速档制动器B0制动鼓；是：否：B0制动鼓2.分化制动器BO与超速档齿圈；报项：5拆离合器C11.抽出离合器C1；是：否：报项：6拆聚散器C21.抽出离合器C2；是：否：报项：7翻转台架1.翻转自动变速器拆装台架，使自动变速器壳体整个处于水平位置，油底壳朝上；8拆主动变速器下1.拧松1号转速传感器螺栓；端传感器2.拧松2号转速传感器螺栓；拆自动变速器下1.拧松自动变速器下端外壳6颗12号螺栓（其中两颗较短，49端外壳颗较长）；2.拆下自动变速器下端壳体，壳体倒放在地上；10拆下第一道卡环1.使用卡环钳拆下第一道卡环；11拆下转速表从动1.拆下转速表从动齿轮；齿轮2.用螺丝批把钢球磁出来；12拆下转速传感器1.拆下转速传感器感到转子；感到转子2.拿下半圆销；13拆下第二道卡环1.利用卡环钳拆下第二道卡环；1.拆卸油底壳10号螺栓，对角拆卸；14拆卸油底壳2.取下油底壳，将油底壳安排在地上，拆卸的螺栓放在油底是：否：壳里；报项：15拆油路管1.拆卸油路管（拆装按次：1短，1中，1长，1Z形状）；2.将拆卸下来的油路管放置在油底壳里；16拔电磁阀插头1.将毗连在阀体上的两个电磁阀插头均拔开；17拆阀体滤清器1.拧松阀体滤清器的六颗8号螺栓；2.拆下阀体滤清器；1.先拧松阀体的螺栓，直到整个阀体有所松动的情况下，再18拆阀体拧下螺栓；2.拆卸阀体；1.利用螺丝批将骨气门阀凸轮卡紧，从凸轮的侧面将骨气门19拆节气门拉索钢索抽出；2.拿下阀体；20翻转台架1.翻转自动变速器台架，使自动变速器壳体整个处于竖直位置，上端朝上；21拆制动器B1、B21.拧出制动器B1、B2的两颗12号螺栓；是：否：总成2.抽出制动器B1、B2总成；报项：1.拆下卡环；23拆前后排行星齿2.抽出前后排行星齿轮总成；轮总成卡环3.拿出制动器B3传动挡圈；4.拿出轴承；1.分解制动器B3与后排行星架与离合器F2总成；24分解前后排行星2.用卡环钳拆开后排行星架的齿圈；齿轮总成3.拆下前排行星架，后输入轴与前排行星齿圈总成；4.拿出轴承；丰田A341E后驱自动变速器的安装1.将输出轴与前排行星齿圈结合，放轴承；1组装前后排行星2.装前排行星架；齿轮总成3.用卡环钳安装后排行星齿圈；4.装后排行星架与单向离合器F2总成；装制动器B3的传1.放置轴承；2动挡圈2.放下制动器B3传动挡圈（使挡圈四角平齐底部，挡圈外侧凸缘瞄准主动变速器壳体内的凹槽）；3装前后排行星齿1.左手托着输出轴，右手拿着后输入轴将总成放进自动变速轮总成器壳体内；1.将P挡的齿轮放下（内凹面向下）；4装制动器B32.将摩擦片、钢片依次放下（钢片的外齿凹槽位置，需要是：否：瞄准油底壳的竖直凹槽方向）；报项：5装前后排行星齿轮总成卡环1.安装卡环；XXX丰田A341E后驱自动变速器拆装项目组装制动器B1、1.将单向离合器F1与制动器B2的摩擦片内齿结合；6B2总成2.将公用太阳轮与制动器B1、B2总成结合，装上公用太阳是：否：轮卡环；报项：装制动器B1、B21.将制动器B1、B2总成放出来主动变速器壳体里，瞄准制7总成动器B1、B2总成支架的两颗螺栓孔；是：否：2.将两颗螺栓拧上；报项：8翻转台架1.翻转主动变速器拆装台架，使主动变速器壳体全部处于水平位置，油底壳朝上；装骨气门钢丝拉1.用螺丝批卡住节气门阀凸轮；9索2.将节气门钢丝拉索从侧面装进节气门阀凸轮，并保证钢索顺着凸轮的指导槽；10手动阀对位1.将手动阀滑阀的顶端凹槽瞄准换档摇臂的横销；2.装上阀体；1.安装阀体的1长，1短，3较长的5颗螺栓；11装阀体2.装置阀体剩下的其他螺栓；3.拧紧螺栓，装阀体；12装阀体滤清器1.拧上阀体滤清器的6颗8号螺栓；13装插头1.安装阀体上电磁阀的插头；14装油路管1.装油路管（顺序：1Z形状，1长，1中，1短）；2.用螺丝批逐个对油路管接口进行敲紧；15装油底壳1.装油底壳；1.装第二道卡环；2.装半圆销；16装自动变速器下3.装转速传感器感应转子；端4.装钢球；5.装转速表从动齿轮；6.装第二道卡环；1.装主动变速器下端壳体；17装主动变速器下端壳体2.拧紧自动变速器下端壳体的六颗螺栓（其中两颗较短，四颗较长）；18装1、2号转速传感器1.装1、2号转速传感器；19翻转台架1.翻转自动变速器台架，使自动变速器壳体整个处于竖直位置，上端朝上；20装聚散器C21.装离合器C2（使离合器C2的内花键端面平齐或者低于公用是：否：太阳轮外花键端面）；报项：21装离合器C11.装离合器C1（使离合器C1上端面低于自动变速器壳体的上是：否：端面）；报项：22装超速档制动器是：否：B0与超速档齿圈1.组装超速档制动器B0与超速档齿圈；报项：23装超速档制动器1.装超速档制动器B0总成的制动鼓（使制动鼓边上的三个方是：B0总成的制动鼓型油道垂直油底壳向下，瞄准油底壳，右侧凹槽瞄准主动变否：速器壳体边上45°的凸槽[增强筋]。

自动变速器拆装实习实习报告学校：华南农业大学学院：造福后人班级：学号：姓名：雷锋指导老师：一.实习目的1、学会拆装自动变速器；2、加深对自动变速器主要零部件的认识3、熟悉行星齿轮机构的结构及其工作过程。

4、熟悉各档位下各离合器、制动器和单向离合器的工作情况，并能初步判断自动变速器的简单故障二.实习设备1、日产千里马RE4F02A变速器、丰田A341E自动变速器各一台。

2、卡簧钳若干、各种规格的T型套筒、胶锤一个、铁锤一个、铜棒一个、螺丝批若干。

3、日产千里马RE4F02A变速器与丰田A341E自动变速器的各档位动力传递路线图。

三.实习注意事项1.应将所有零件按拆卸顺序依次排放整齐以便变速器的组装。

2.安装时不要用暴力使零件安装到位，防止卡死和零件变形。

3.由于变速器经过多次拆装，润滑油流失较多，出现零件难以安装的现象，所以在安装时应使用适量ATF油，便于安装。

4.注意变速器加工表面毛刺和未倒角锋利的地方，以防受伤。

四.实习过程由于此次拆装的变速箱都为液力机械变速形式而不是CVT无级变速器，所以两种变速器都以行星齿轮机构作为动力传递元件。

一下是单排行星变速机构的工作原理，由推导可得：n1+an2-(1+a)n3=0（n1、n2、n3分别为太阳轮、齿圈和行星架的转速）即：行星架输出，则同向减速；行星架输入，则同向增速；固定行星架，则反向输出动力；只有固定其中一个或者两个元件行星机构才起传动作用，固定两个元件的则会出现直接传动，三个元件都不固定则不起动力传递作用。

1.日产千里马RE4F02A变速器拆装RE4F02A变速器动力传递路线及各档执行器工作情况1)D1:C3、F12)D2:C3、B13)D3:C3、C24)D4:C2、B15)R:C1、B2拆装顺序1)拆卸变速器差速器外壳上的紧固螺栓，取下差速器外壳。

2)拆下自动变速器油底壳，断开油路电磁阀的接线头，拆下油路总成。

3)取下减速器大齿轮和差速器齿轮总成，以及与其连接的输出轴。

职业教育改革创新示范教材 汽车自动变速器维修
任务八 丰田A341E自动变速器拆装及档位路线认识
五、注意事项
1、注意人身安全,认真执行6S管理。
2、在分解自动变速器时，应将所有组件和零件按分解顺序依次摆放，以便 于检修和组装。要特别注意各个止推垫片、推力轴承的位置，不可错乱。
3、分解行星排、单向离合器时，应先确认各个单向离合器的锁止方向，其 方法是：用手握住与单向离合器内外圈连接的零件，分别朝不同的方向作相对 转动，检查并记下内外圈的相对锁止方向。特别是在没有详细技术资料的情况 下维修自动变速器时，一定要做好这一记录，否则，一旦分解后不能按原安装 方向装复，将会使自动变速器不能正常工作，必须再次分解自动变速器进行检 查，造成返工。
职业教育改革创新示范教材 汽车自动变速器维修
任务八 丰田A341E自动变速器拆装及档位路线认识
二、学习目标
1．知识目标 （1）能根据分解后的变速器实物画出机械传动原理图。 （2）能掌握换挡执行元件的结构、原理与检修。 （3）能理解辛普森行星齿轮机构的传动原理。 （4）能掌握辛普森行星齿轮变速器的结构和各挡位动力传动路线。 2．技能目标 （1）能够使用各种媒体查阅所需资料。 （2）能够制定自动变速器的拆装计划、流程。 （3）能根据维修手册安全规范地分解、组装各换挡执行元件，并能 进行检查，记录结果。 3．素养目标 （1）能够制订工作计划，独立完成工作任务。 （2）能够在工作过程中，与小组其他成员合作、交流并进行任务分 工，具备团队合作和安全操作的意识。
引导问题4：超速挡（OD）离合器C0有何作用？它由哪些零件组成?
超速挡（OD）离合器C0的作用是连接超速行星排 太阳轮与超速行星排行星架。
职业教育改革创新示范教材 汽车自动变速器维修
