基于Proteus和_Keil的串行通信系统仿真

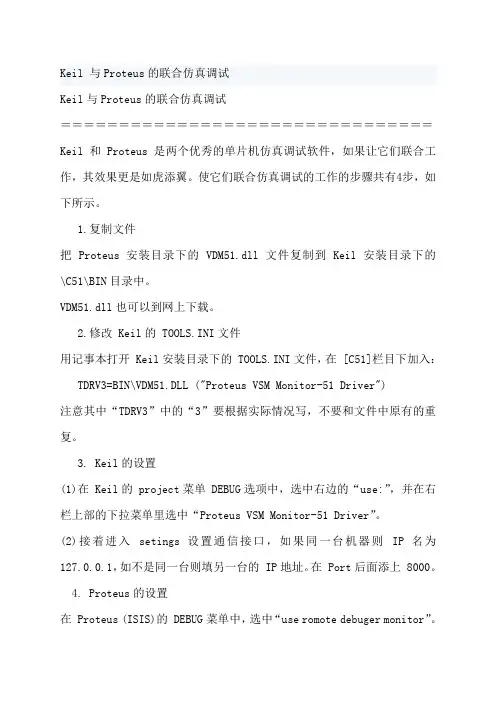

Keil 与Proteus的联合仿真调试Keil与Proteus的联合仿真调试＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝Keil和 Proteus是两个优秀的单片机仿真调试软件，如果让它们联合工作，其效果更是如虎添翼。

使它们联合仿真调试的工作的步骤共有4步，如下所示。

1.复制文件把 Proteus安装目录下的 VDM51.dll文件复制到 Keil安装目录下的\C51\BIN目录中。

VDM51.dll也可以到网上下载。

2.修改 Keil的 TOOLS.INI文件用记事本打开 Keil安装目录下的 TOOLS.INI文件，在 [C51]栏目下加入： TDRV3=BIN\VDM51.DLL ("Proteus VSM Monitor-51 Driver")注意其中“TDRV3”中的“3”要根据实际情况写，不要和文件中原有的重复。

3. Keil的设置(1)在 Keil的 project菜单 DEBUG选项中，选中右边的“use:”，并在右栏上部的下拉菜单里选中“Proteus VSM Monitor-51 Driver”。

(2)接着进入setings设置通信接口，如果同一台机器则IP名为127.0.0.1，如不是同一台则填另一台的 IP地址。

在 Port后面添上 8000。

4. Proteus的设置在 Proteus (ISIS)的 DEBUG菜单中，选中“use romote debuger monitor”。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝做到这一步，就可以开始他们的联调工作了。

打开 Keil和 Proteus项目，点击 Debug-start/stop debug session进入联调状态，点击单步运行，如果能看到 Protues中的电路根据 Keil运行的程序位置而显示不同的现象，这就说明联调成功了。

《嵌入式系统原理与实验》实验指导实验三调度器设计基础一、实验目的和要求1.熟练使用Keil C51 IDE集成开发环境，熟练使用Proteus软件。

2.掌握Keil与Proteus的联调技巧。

3.掌握串行通信在单片机系统中的使用。

4.掌握调度器设计的基础知识：函数指针。

二、实验设备1.PC机一套2.Keil C51开发系统一套3.Proteus 仿真系统一套三、实验容1.甲机通过串口控制乙机LED闪烁（1）要求a.甲单片机的K1按键可通过串口分别控制乙单片机的LED1闪烁，LED2闪烁，LED1和LED2同时闪烁，关闭所有的LED。

b.两片8051的串口都工作在模式1，甲机对乙机完成以下4项控制。

i.甲机发送“A”，控制乙机LED1闪烁。

ii.甲机发送“B”，控制乙机LED2闪烁。

iii.甲机发送“C”，控制乙机LED1，LED2闪烁。

iv.甲机发送“C”，控制乙机LED1，LED2停止闪烁。

c.甲机负责发送和停止控制命令，乙机负责接收控制命令并完成控制LED的动作。

两机的程序要分别编写。

d.两个单片机都工作在串口模式1下，程序要先进行初始化，具体步骤如下：i.设置串口模式（SCON）ii.设置定时器1的工作模式（TMOD）iii.计算定时器1的初值iv.启动定时器v.如果串口工作在中断方式，还必须设置IE和ES，并编写中断服务程序。

（2）电路原理图Figure 1 甲机通过串口控制乙机LED闪烁的原理图（3）程序设计提示a.模式1下波特率由定时器控制，波特率计算公式参考：b.可以不用使用中断方式，使用查询方式实现发送与接收，通过查询TI和RI标志位完成。

2.单片机与PC串口通讯及函数指针的使用（1）要求：a.编写用单片机求取整数平方的函数。

b.单片机把计算结果向PC机发送字符串。

c.PC机接收计算结果并显示出来。

d.可以调用Keil C51 stdio.h 中的printf来实现字符串的发送。

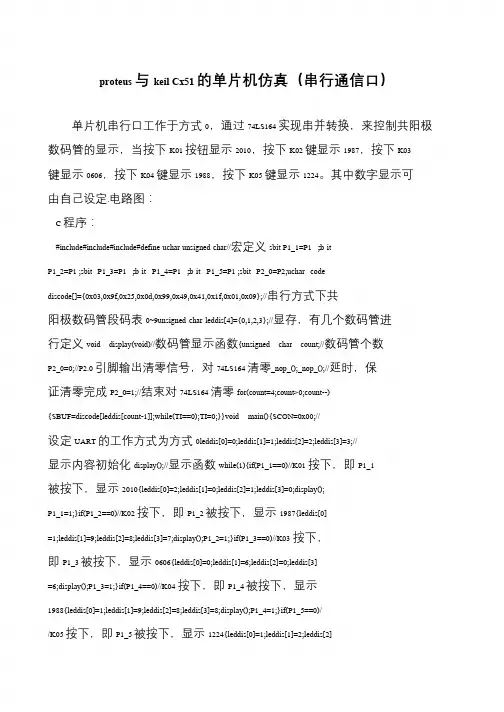

proteus 与keil Cx51 的单片机仿真（串行通信口）单片机串行口工作于方式0，通过74LS164 实现串并转换，来控制共阳极数码管的显示，当按下K01 按钮显示2010，按下K02 键显示1987，按下K03键显示0606，按下K04 键显示1988，按下K05 键显示1224。

其中数字显示可由自己设定.电路图：C 程序：#include#include#include#define uchar unsigned char//宏定义sbit P1_1=P1;sb it P1_2=P1 ;sbit P1_3=P1;sb it P1_4=P1;sb it P1_5=P1 ;sbit P2_0=P2;uchar code discode[]={0x03,0x9f,0x25,0x0d,0x99,0x49,0x41,0x1f,0x01,0x09};//串行方式下共阳极数码管段码表0~9unsigned char leddis[4]={0,1,2,3};//显存，有几个数码管进行定义void display(void)//数码管显示函数{unsigned char count;//数码管个数P2_0=0;//P2.0 引脚输出清零信号，对74LS164 清零_nop_();_nop_();//延时，保证清零完成P2_0=1;//结束对74LS164 清零for(count=4;count>0;count--){SBUF=discode[leddis[count-1]];while(TI==0);TI=0;}}void main(){SCON=0x00;//设定UART 的工作方式为方式0leddis[0]=0;leddis[1]=1;leddis[2]=2;leddis[3]=3;//显示内容初始化display();//显示函数while(1){if(P1_1==0)//K01 按下，即P1_1被按下，显示2010{leddis[0]=2;leddis[1]=0;leddis[2]=1;leddis[3]=0;display();P1_1=1;}if(P1_2==0)//K02 按下，即P1_2 被按下，显示1987{leddis[0]=1;leddis[1]=9;leddis[2]=8;leddis[3]=7;display();P1_2=1;}if(P1_3==0)//K03 按下，即P1_3 被按下，显示0606{leddis[0]=0;leddis[1]=6;leddis[2]=0;leddis[3]=6;display();P1_3=1;}if(P1_4==0)//K04 按下，即P1_4 被按下，显示1988{leddis[0]=1;leddis[1]=9;leddis[2]=8;leddis[3]=8;display();P1_4=1;}if(P1_5==0)/ /K05 按下，即P1_5 被按下，显示1224{leddis[0]=1;leddis[1]=2;leddis[2]。

KeilC与Proteus相结合的仿真过程单片机电路设计如图所示。

电路的核心是单片机A T89C51。

单片机的P1口八个引脚接LED显示器的段选码（a、b、c、d、e、f、g、dp）的引脚上，单片机的P2口六个引脚接LED显示器的位选码（1、2、3、4、5、6）的引脚上，电阻起限流作用，总线使电路图变得简洁。

程序设计实现LED显示器的选通并显示字符。

电路图的绘制1、将所需元器件加入到对象选择器窗口。

Picking Components into the Schematic单击对象选择器按钮，如图所示弹出“Pick Devices”页面，在“Keywords”输入A T89C51，系统在对象库中进行搜索查找，并将搜索结果显示在“Results”中，如图所示。

在“Results”栏中的列表项中，双击“A T89C51”，则可将“A T89C51”添加至对象选择器窗口。

接着在“Keywords”栏中重新输入7SEG，如图所示。

双击“7SEG-MPX6-CA-BLUE”，则可将“7SEG-MPX6-CA-BLUE”(6位共阳7段LED显示器)添加至对象选择器窗口。

最后，在“Keywords”栏中重新输入RES，选中“Match Whole Words”,如图所示。

在“Results”栏中获得与RES完全匹配的搜索结果。

双击“RES”，则可将“RES”(电阻)添加至对象选择器窗口。

单击“OK”按钮，结束对象选择。

经过以上操作，在对象选择器窗口中，已有了7SEG-MPX6-CA-BLUE、A T89C51、RES三个元器件对象，若单击A T89C51，在预览窗口中，见到A T89C51的实物图，如图所示；若单击RES或7SEG-MPX6-CA-BLUE，在预览窗口中，见到RES和7SEG-MPX6-CA-BLUE的实物图，如图所示。

此时，我们已注意到在绘图工具栏中的元器件按钮处于选中状态。

2、放置元器件至图形编辑窗口Placing Components onto the Schematic在对象选择器窗口中，选中7SEG-MPX6-CA-BLUE，将鼠标置于图形编辑窗口该对象的欲放位置、单击鼠标左键，该对象被完成放置。

毕业设计设计题目:基于Proteus和 Keil的串行通信系统仿真2011年6月1日目录1. 引言 12. I2C总线原理 1 2.1 数据位的传送 2 2.2 启始和停止状态 2 2.3 传输数据 3 2.4 应答 3 2.5 数据传输格式 4 2.6 I2C总线的寻址 5 3．I2C总线应用 63.1 I2C总线扩展E2PROM 6 3.2 I2C总线扩展I/O口7 3.3 I2C总线A/D及D/A转换8 3.3.1 PCF8591芯片介绍8 3.3.2 器件总地址9 3.3.3 D/A转换与A/D转换9 4．I2C总线通信系统仿真114.1 I2C总线扩展E2PROM与I/O口11 4.2 I2C总线接PCF8591 13 5．总结14 程序附录15 参考文献24 致谢24基于Proteus和 Keil(I2C)串行通信系统仿真郑丕凯（电子与电气工程学院电气工程及其自动化2007级1班20072926061）摘要：本文主要是基于I2C技术，应用Proteus 和Keil软件，设计虚拟I2C总线串行通信外围扩展。

介绍了I2C串行通信的基本原理，虚拟I2C总线技术，I2C总线与E2PROM，ADC/DAC，I/O口等外围器件接线方法，时序，及其寻址方法。

关键词： I2C总线技术；串行通信；I2C总线虚拟技术；串行外围扩展Serial (I2C) Communication System Simulation Based on Proteusand Keil SoftwareZheng Pikai(College of Electronics and Electrical Engineering,Electrical Engineering and Automation,Class1 Grade2007, 20072926061) Abstract:This article is based on I2C technology, application Proteus keil software, designing virtual I2C bus serial communications peripherals expansion. It has Introduced the basic principles of I2C serial communication, virtual I2C bus, I2C bus and E2PROM, ADC / DAC, I / O ports and other peripheral device connection method, timing, and addressing methods.Key Words:I2C bus technology; serial communication; I2C bus virtual technology; serial peripheral expansion1 引言I2C（Inter IC BUS）总线是一种可用于IC器件间连接通信的二进制总线。

河北建筑工程学院本科毕业设计（论文）学科专业机械电子工程班级机电102班姓名冯立岗指导教师张东辉摘要本设计是基于51系列的单片机进行的单片机实验仿真系统设计，可以进行键盘输入显示、计数器、流水灯、LCD显示字符、抢答器等八个实验的仿真。

单片机实验仿真系统的设计过程在硬件与软件方面进行同步设计。

硬件部分主要由AT89C51单片机，4×4键盘阵列，七段数码管显示，8×8LED显示模块，16×16LED点阵显示模块，流水灯模块，LCD液晶模块，以及抢答器按键电路等组成，系统通过LED及LCD显示数据，所以具有人性化的操作和直观的显示效果。

软件方面主要包括时钟程序、键盘程序，显示程序等。

由于本设计实验项目有多个，考虑到汇编语言并不适于比较繁琐的程序的编写，故本系统以单片机的C 语言进行软件设计，为了便于扩展和更改，软件的设计采用模块化结构，使程序设计的逻辑关系更加简洁明了，以便更简单地实现实验的选取及显示功能。

所有程序在Keil软件编写完成后调试编译最后生成hex格式的文件导入到Proteus 软件中进行调试，确定没有问题后，在Proteus软件中嵌入单片机内进行仿真。

关键词：AT89C51；流水灯；抢答器；键盘ABSTRACTIt is a design of single chip experimental simulation system based on the 51 series single chip. It can perform eight experimental simulations including the keyboard input display, counter, water lights, LCD display character, responder.This design’s process is designed to synchronize the hardware and software aspects. The hardware part is mainly composed of AT89C51 microcontroller,4*4 keyboard array, seven segment LED display, 8*8 LED display module, 16*16 dot matrix display module, water light module, LCD liquid crystal module and responder key circuit and other components. The system displays the data via LED and LCD, so it has humanized operation and intuitive display effect. The software includes a clock procedure, the keyboard procedure and the display procedure. Since there are many experimental projects in this design, assembly language does not take into account the relatively cumbersome procedures for the preparation, and the system is designed of the microcontroller C language. In order to facilitate the expansion and change, the software is designed with modular structure, so that the logic programming is more concise and easier to realize the experimental selection and display. All the programs are debugged and compiled after the completion of the written of the keil software. And the final completed files of hex form are debugged in the Proteus software. When there is no problem, embedded the microcontroller into the Proteus software to simulate.Key words: AT89C51；water lights；responder；keyboard目录第1章前言 (1)1.1 单片机现状及发展概述 (1)1.2 单片机的性能特点 (2)1.3 AT89系列单片机简介 (2)1.4 单片机实验仿真系统 (3)第2章 Proteus和Keil软件 (4)2.1 Proteus与Keil的历史及联合仿真 (4)2.2 Proteus与Keil的联合仿真的优势 (5)2.3 Proteus与Keil的使用 (6)2.3.1 Keil C软件的使用 (6)2.3.2 Proteus仿真软件的使用 (9)第3章系统总体设计及方案的确定 (10)3.1 单片机实验仿真系统实验项目的设计 (10)3.2 系统总体设计 (11)3.3 系统总线的设计 (11)3.3 系统设计用到的元件 (12)第4章硬件及电路原理图的设计 (12)4.1 单片机最小系统设计 (12)4.2 流水灯的设计 (14)4.3 4×4矩阵键盘扫描与显示 (14)4.3.1键盘处理 (14)4.3.2 LED显示 (16)4.4 INT0中断三位计数器演示实验 (18)4.5 LCD液晶屏的字符显示实验 (19)4.5.1 液晶显示简介 (20)4.5.2 1602字符型LCD简介 (21)4.5.3 1602LCD的指令说明及时序 (21)4.5.4 1602LCD的指令说明及时序 (23)4.5.5 1602LCD的RAM地址映射及标准字库表 (25)4.5.6 1602LCD的一般初始化（复位）过程 (26)4.6 点阵显示字符实验 (27)4.6.1 LED简介 (28)4.6.2 LED点阵 (29)4.6.3点阵显示原理 (29)4.6.4 显示屏的原理图及结构 (30)4.6.5 显示屏的实验内容 (31)4.7 数码管动态显示实验 (32)4.8 8位计数器实验 (33)第5章系统的软件设计 (34)5.1 系统软件设计流程图 (34)5.2 单片机实验仿真系统原理图 (35)5.3 系统主程序 (36)第6章单片机实验仿真系统的仿真与调试 (38)6.1 利用Keil进行源程序的编译及调试 (38)6.2 利用Proteus调试电路检查系统的运行情况 (39)6.3 单片机实验仿真系统的运行及调试结果 (40)第7章毕业设计小结 (44)参考文献 (46)附录 (47)附：英文原文英文翻译毕业实习报告指导教师：张东辉设计项目计算与说明结果2.3.1 KeilC软件的使用创建工程: Keil C 把用户的每个工程都当作一个项目。

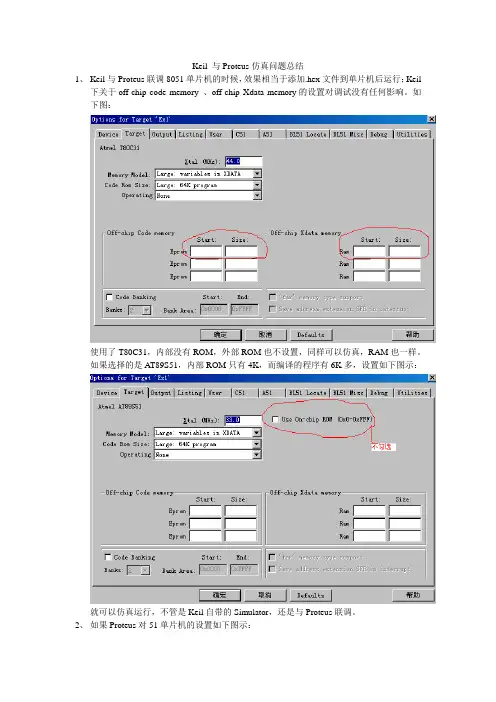

Keil 与Proteus仿真问题总结1、Keil与Proteus联调8051单片机的时候，效果相当于添加.hex文件到单片机后运行；Keil下关于off-chip code memory 、off-chip Xdata memory的设置对调试没有任何影响。

如下图：使用了T80C31，内部没有ROM，外部ROM也不设置，同样可以仿真，RAM也一样。

如果选择的是AT89S51，内部ROM只有4K，而编译的程序有6K多，设置如下图示：就可以仿真运行，不管是Keil自带的Simulator，还是与Proteus联调。

2、如果Proteus对51单片机的设置如下图示：Simulate Program Fetches属性选择了Yes，则Keil与Proteus无法联合调试；若选择了No，则不用设置Program Files，Keil与Proteus一样可以联合调试，效果就相当于为Program Files添加了.hex文件一样。

上图示CPU为80C31，内部没有ROM，“{ROM=0} ”，但照样可以添加.hex文件，而且添加的.hex文件大小为6K多。

只要Simulate Program Fetches属性选择了No，则不管电路有没有外部扩展ROM，一样可以仿真运行。

而如果Simulate Program Fetches属性选择了Yes，那么即使外部ROM连接正确，但是不管怎么设置属性EXTROM、EXTRAM、Code memory map、Data memorymap的值，都不能仿真。

如果在Proteus中，外部RAM设置到了8000-FFFF这个地址段，那么需要在程序中指定地址，否则读取不到外部RAM，仿真失败。

因此一般把外部RAM的地址分配到0000开始的地址空间。

3、关于仿真外部程序存储器的问题，主要要了解清楚8051Model的内部构架规则。

摘抄英文帮助如下：By default, all external data memory accesses are fully modelled. That is to say that each external data memory cycle involves simulating the numerous transitions of ALE and the P0 and P2 port pins. A typically cycle will involve around 50 pin state transitions is thus vastly expensive in terms of simulation time.In contrast, all program memory cycles are simulated internal to the 8051 model - that is to say that the program bytes are looked up in a memory buffer internal to the chip and no pin-state transitions are simulated. This is the case irrespective of the amount of internal ROM available on a particular 8051 part, and is done in order to achieve reasonable simulation speeds. This optimisation can be disabled by specifying:DBG_FETCH=FALSEFor applications which make extensive use of external data RAM, two further optimisations can be specified.DA TARAM PropertyThis specifies regions of the external memory map which can be treated as RAM and simulated internally to the 8051 model. A typical example would be:DA TARAM=0000-7FFF,C000-FFFFThis would specify two regions of external data memory.CODERAM PropertyWhere regions of the external memory map are wired in a Von-Neumann configuration (external data memory and code memory are the same), this can be specified as follows:CODERAM=0000-7FFFAny external memory writes to the region 0000-7FFF will then 'write through' to the internal program memory buffer of the model and be 'seen' by subsequent instruction fetches and MOVC instructions.4、关于8051Model的所有属性，摘抄如下：The 8051 model supports the following properties:Property Default DescriptionPROGRAM-Specifies one or more program files to be loaded into the model's internal code memory. The files can be either Intel hex files or OMF51 absolute object module formatfiles. Use commas to separate multiple file names. See Specifying The Program File for more information.CLOCK 1.2MHz Specifies the clock frequency of the processor. For reasons of efficiency, the clock circuitry is not simulated, and the clock rate of the processor is determined solely by this value.DBG_FETCH FALSE If TRUE, causes the model to simulate external program fetches.This mode of operation is extremely slow, but will allow you to test external program memory decode circuitry.DA TARAM-Specifies regions of the memory map that correspond to external data RAM. This allows for much faster simulation of external memory accesses. See Modelling the Memory Map for more information.CODERAM-Specifies regions of the external memory map that are shared between code and data (i.e. von-neumann decoding). See Modelling the Memory Map for more information.5、6、。

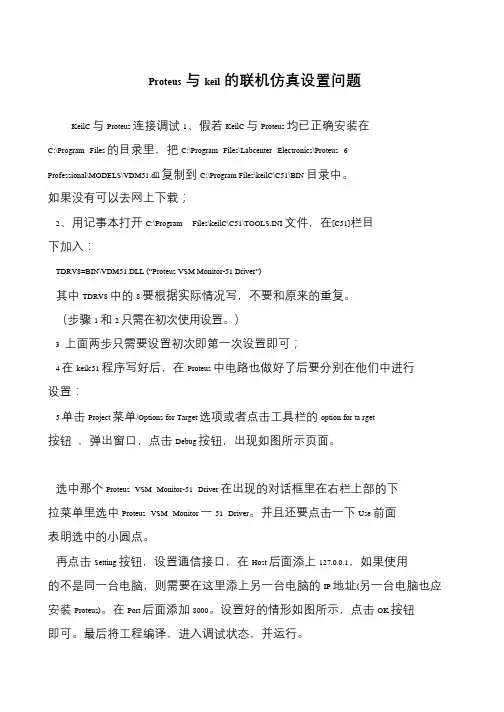

Proteus与keil的联机仿真设置问题KeilC 与Proteus 连接调试1、假若KeilC 与Proteus 均已正确安装在C:\Program Files 的目录里，把C:\Program Files\Labcenter Electronics\Proteus 6 Professional\MODELS\VDM51.dll 复制到C:\Program Files\keilC\C51\BIN 目录中。

如果没有可以去网上下载；2、用记事本打开C:\Program Files\keilC\C51\TOOLS.INI 文件，在[C51]栏目下加入：TDRV8=BIN\VDM51.DLL (“Proteus VSM Monitor-51 Driver”)其中TDRV8 中的8 要根据实际情况写，不要和原来的重复。

（步骤1 和2 只需在初次使用设置。

）3 上面两步只需要设置初次即第一次设置即可；4 在keilc51 程序写好后，在Proteus 中电路也做好了后要分别在他们中进行设置：5 单击Project 菜单/Options for Target 选项或者点击工具栏的option for ta rget按钮，弹出窗口，点击Debug 按钮，出现如图所示页面。

选中那个Proteus VSM Monitor-51 Driver 在出现的对话框里在右栏上部的下拉菜单里选中Proteus VSM Monitor 一51 Driver。

并且还要点击一下Use 前面表明选中的小圆点。

再点击Setting 按钮，设置通信接口，在Host 后面添上127.0.0.1，如果使用的不是同一台电脑，则需要在这里添上另一台电脑的IP 地址(另一台电脑也应安装Proteus)。

在Port 后面添加8000。

设置好的情形如图所示，点击OK 按钮即可。

最后将工程编译，进入调试状态，并运行。

Proteus班级：电信13-2姓名：段学亮邓成智崔俊杰邓石磊陈亮高金玉成绩：电子与信息工程学院信息与通信工程系1.设计要求甲单片机向乙单片机机发送控制命令字符，甲单片机同时接收乙单片机机发送的数字，并显示在数码管上。

乙机程序接收甲机发送字符并完成相应动作乙机接收到甲机发送的信号后，根据相应信号控制LED完成不同闪烁动作。

2. 仿真电路图串口通信仿真电路图如图一图1:串口通信仿真电路图3．串口通信C51程序/* 名称：甲机串口程序说明：甲机向乙机发送控制命令字符，甲机同时接收乙机发送的数字，并显示在数码管上。

*/#include<>#define uchar unsigned char#define uint unsigned intsbit LED1=P1^0;sbit LED2=P1^3;sbit K1=P1^7;uchar Operation_No=0; 通灯仿真效果按下甲单片机的按钮向单片机乙发送数据，再松开甲单片机的按钮，此时甲单片机的LED1和乙单片机的LED3亮如下图4-1。

4-1：甲机的LED1和乙机的LED3分别点亮再次按下甲单片机的按钮向单片机乙发送数据，再松开甲单片机的按钮，此时甲单片机的LED2和乙单片机的LED4亮如下图4-2。

4-2：甲机的LED2和乙机的LED4分别点亮再次按下甲单片机的按钮向单片机乙发送数据，再松开甲单片机的按钮，此时甲单片机的LED1、LED2和乙单片机的LED3、LED4亮如下图4-3。

4-3：甲机的LED1、LED2和乙机的LED3、LED4全部点亮按下乙单片机的按钮向单片机甲发送数据，再松开乙单片机的按钮，此时甲单片机的数码管显示‘0’如下图4-4。

此乙单片机的串口程序可以控制甲单片机的数码管从0显示到9.4-4：甲机的数码管点亮，显示‘0’不停按下和松开乙单片机的按钮向单片机甲发送数据，甲单片机的数码管显示从‘0’到9，以此循环。

Keil与Proteus的安装与联合仿真设置对于Keil与Proteus的介绍就不多说了，可以百度或谷歌，直接入正题，尽量多上图讲得明白点儿，希望别嫌我磨叽，哈哈。

Keil可以到官网去下载：/download/product/。

根据自己的芯片选择对应的版本，这里以C51的为例，所以点C51那个。

之后进入一个页面，随便填一些东西，乱填都行，加粗的是必须填的，填完点下面的Submit按钮，就有下载链接了，见图01、图02、图03。

Proteus 7.10（2012发布的）在文后附有地址，Keil u4 C51v9.50a也有。

图01图02图03下载完后就可以安装了，顺序无所谓，就先装Keil吧。

安装很简单，直接用图说明，双击运行c51v950a.exe。

Customer Information 那一页，也就是图06显示那一页必须得填，不然Next按钮是无效的，随便填就行了，别整上中文就成，没办法，分别是名、姓、公司和邮箱。

其他的按默认选项就得了，直接Next。

图04图05图06图07图08不装ARM版的（MDK）从这儿飘过去吧，看Proteus去。

如果也想装上ARM版的Keil，那也没问题，二者是可以共存的，不过我在网上看到过出现过装了ARM版的Keil再装上C51版的Keil不能正常使用的问题，这时重装一下ARM版的就行了。

我这儿是先装C51的再装ARM的，没出现问题，ARM版的安装也直接上图。

图09图10图11图12图13图14图15图15中点“Finish”后，会出现图16，安装相关驱动，点“安装”，安装后完后面的黑窗口会自动关掉的。

图16安装后之后的还是试用版，还得注册一下，莫急，有和谐文件，KEIL_Lic.exe，同样文后附有下载地址。

双击桌面的“Keil uVision4”（开始-所有程序，也行）运行Keil，点“File-Licence Management”之后便进入证书管理窗口了，见图17。

proteus简明教程（含KEIL与PROTEUS的联合使用方法）
一、制作PCB步骤
1.画图
2.ERC检测
3.生成网表
4.导入网表到ARES中
5.制作PCB.
二、仿真步骤
1. 画图
2. ERC检查
3. 若是单片机则编写程序/代码；
若是汇编语言asm，则Proteus 自己本身就可以编译与调试；
若是C语言，则需要与KEIL C 3uvision 一起联合。

而且KEIL C 的调试功能远比PROTEUS强大。

4. 两者联合的方法
1）proteus 设置方法：
“Debug”菜单下选择“use remote debugger monitor”即可。

2）KEIL C设置方法：
Options for target ‘target1’
Debuger选项卡设置：点击“use”，选“Proteus VSM Monitor”,并单击“setting”设置通信口，在host后面添加“127.0.0.1”。

如果调试的仿真电路在另外一台电脑上，则需要在这里添加另一台电脑的IP地址。

在port后面添加“8000”。

点击“ok”.
设置output选项卡：
选择“Create HEX file”。

6.如何画总线分支？
在接触到总线前的一个方格，按住ctrl键即可，会发现线斜了。

然后单击鼠标左键即可。

7. 为了总线可靠通信，在总线两端需要放置总线端口。

proteus 与keil Cx51 的单片机仿真（串行口单工通信2)单片机U1 和U2 串行口均工作于方式3，其中U1 作为接收机，U2 作为发送机，波特率为9600，U1 接收U2 发送数据后，依次送P1、P0 和P2 口进行流水灯显示，编写程序，并用Proteus 仿真。

电路图：U1 程序：#include//包含单片机寄存器的头文件sbit p=PSW;unsigned char receive(void)// 接收一个字节数据{unsigned char dat;while(RI==0);RI=0;//只要接收中断标志位RI 没有被置1，等待，直至接收完（RI1）ACC=SBUF;//将接收缓冲器中的数据存于datif(RB8==P)//奇校验{dat=ACC;return dat;}}void main(void){unsigned char i;TMOD=0x20;//定时器T1 工作于方式2SCON=0xd0;//SCON=1101 0000B，串行口工作方式1，允许接收（REN=1）PCON=0x00;//PCON=0000 0000B，波特率9600TH1=0xfd;TL1=0xfd;//根据规定给定时器T1 赋初值TR1=1;//启动定时器T1REN=1;//允许接收while(1){for(i=0;iU2 程序：#include//包含单片机寄存器的头文件sbit p=PSW;unsigned char code Tab[] ={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf, 0x7f,0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xff};//流水灯灯控制码，该数据被定义为全局变量void send(unsigned char dat)//向PC 发一个字节数据{ACC=dat;TB8=p;SBUF=dat;while(TI==0);//发送等待TI=0;}void delay(void)//延时约150ms{unsigned char m,n;for(m=0;mtips:感谢大家的阅读，本文由我司收集整编。

Keil软件与Proteus的联合仿真在前面我们介绍了Keil软件的软件模拟仿真方法，可以对程序运行时的寄存器值、变量等资源进行监视。

但这种仿真方法仅针对于单片机本身，而不涉及周边电路。

比如，实际的电路中有一些显示器件或其它元件，单片机对它们的操作效果就是没法仿真的。

对Proteus 比较熟悉的读者一定有过在Proteus软件中进行电路仿真的经历。

如果能够将Keil的软件仿真功能与Proteus的电路仿真功能结合在一起，必将进一步给我们的开发带来方便。

这就是Keil与Proteus的联合仿真。

这里就对其仿真方法进行详细的介绍。

1、用Proteus画电路原理图Proteus中提供了非常丰富的元件与部件，可以轻而易举完成电路原理图的编辑。

这时给出一个非常简单的例子，请看下图：使用上一节中编译出来的HEX文件，将其加载到图中的单片机中，启动电路后，程序就会开始运行。

正如上一节中软件仿真的效果，单片机会从P1端口输出一定周期的方波。

图中下方为软件提供的计数器，用来计量单片机输出的脉冲数。

2、Keil软件的设置方法要实现联合仿真，其实就是要实现Keil软件与Proteus的通信，使Keil可以控制Proteus中的电路仿真，同时又可以从中获得相关的状态信息。

要使Keil不再使用自身的软件仿真，而切换到联合仿真模式，需要进行一些设置。

1）拷贝VDM51.dll文件需要将VDM51.dll（在Proteus目录下）文件拷贝到Keil安装目录下的C51\BIN文件夹中。

VDM51.dll是用以进行仿真通信的动态链接库文件。

是仿真的基础，因此它是非常重要的。

2）修改TOOLS.INI文件在上一节我们已经提到过这个配置文件，在Keil软件启动时，会从这个文件中读取配置信息，来更新开发环境中的一些表项。

这里的联合仿真，实质上就等于给Keil加入第三方的仿真接口，从而需要去TOOLS.INI文件进行修改。

在此文件[C51]标签下加入如下信息：TDRV8=BIN\VDM51.DLL("Proteus VSM Monitor-51Driver")这条语句中的TDRV后面的数字要按照实际的序号来填写，("Proteus VSM Monitor-51Driver")中的字符串，会在软件的相应表项中显示出来，以供选择。

基于P R O T E U S和K E I L C的单片机仿真技术浅析姚烨(安徽工业经济职业技术学院，安徽合肥230051)摘要：单片机应用技术所涉及到的实验实践环节比较多，而且硬件投入比较大。

在具体的工程实践中，如果因为方案有误而进行相应的开发设计，会浪费较多的时间和经费。

Pr o t eus仿真软件很好的解决了这些问题，它可以象Pr ot el一样画好硬件原理图，并与最流行的K E I L编程软件结合进行编程仿真调试。

关键词：单片机；Pr ot eus；软件；Kei l软件；仿真引言单片机在很多产品中得到广泛的应用。

无论是51系列、A V R、还是PI C系列，他们各有各的特点，学习者也是逐年增加。

但是在学习开发过程中，我们在确定方案后做试验的开支往往比较大，尤其是对于一些学生或者初学者，这就可能成为他们学习的障碍。

若能够将Pr ot eus软件引入学习过程，则可以大大节省时间和开发费。

尤其将此软件用在单片机开发中是一个不错的选择。

我们这里主要讲述的是Pr ot eus软件与K ei l软件的结合与应用。

1PR O T E U S和K E I L C简介Pr ot eua是英国Labcent er公司开发的电路分析与实物仿真软件。

它运行于W i ndow s操作系统上，可以仿真、分析(SPIC E)各种模拟器件和集成电路，该软件的特点是：1．1实现了单片机仿真和SPI C E电路仿真相结合。

具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、R S232动态仿真、12C调试器、SPI调试器、键盘和LC D系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。

1．2支持主流单片机系统的仿真。

目前支持的单片机类型有：A R N7fLPC2Ixx)、805l／52系列、A V R系列、PI C l0／12／16，18系列，H Cl1系列以及多种外围芯片。

1．3提供软件调试功能。
