巴拿马供电技术白皮书[编号ODCC-2020-02001]2020-04-10开放数据中心标准推进委员会Open Data Center Committee目录1 引言 (1)2 数据中心供电技术和冗余模式以及挑战 (3)2.1 数据中心供电关键技术 (3)2.1.1 不间断电源AC UPS (3)2.1.2 240V/336V HVDC供电 (4)2.1.3 市电直供+分布式BBU供电 (6)2.2 数据中心冗余供电模式 (8)2.3 挑战 (11)2.3.1 占地空间大 (11)2.3.2 建设周期长 (11)2.3.3 维护和管理复杂 (12)2.3.4 效率仍有提升空间 (13)2.3.5 成本降低需求大 (13)3 巴拿马电源解决方案 (15)3.1 原理与架构 (16)3.2 巴拿马电源各部分介绍 (17)3.2.1 中压柜部分 (18)3.2.2 移相变压器柜 (18)3.2.3 整流及调压部分 (19)3.2.4 直流输出柜 (20)3.2.5 综合监控模块 (21)3.3 配置方法 (22)4 巴拿马电源方案优势 (25)4.1占地面积小 (25)4.2 交付速度快 (25)4.3 高可用性 (26)4.4 效率高 (27)4.5 成本低 (29)4.6 三类电源应用比较 (29)5、巴拿马电源运行维护 (31)5.1投运前的准备工作 (31)5.1.1通电检查 (31)5.1.2 移相变压器的交接试验 (31)5.2 验证测试 (32)5.3 日常巡检 (33)5.4 设备操作 (34)5.4.1 隔离柜负荷开关操作 (34)5.4.2 移相变压器停、送电操作 (34)5.4.3 整流模块上电操作 (34)5.4.4 整流模块下电操作 (35)5.5 定期维护 (35)5.5.1 隔离柜维护 (36)5.5.2 移相变压器维护 (36)5.5.3 整流、输出（直流配电）部分维护 (37)5.6 常见故障的排查 (37)5.6.1 移相变压器故障 (37)5.6.2 整流模块故障 (38)5.6.3 直流配电故障处理 (39)5.7 应急操作 (39)5.7.1 中压负荷开关故障 (40)5.7.2 移相变压器故障 (40)5.7.3 整流模块故障更换 (41)5.7.3 负载输出熔断器故障 (42)6、2.5MW巴拿马电源应用案例介绍 (43)6.1案例背景 (43)6.2配电系统架构设计 (44)6.3直流母联设计 (46)6.4运行监控设计 (47)6.5案例总结 (47)7、常见应用问题FAQ (49)前言近年来，互联网、云计算、人工智能、区块链等技术蓬勃发展，对数据的存储、交换、计算等领域的需求也呈爆发式增长，数据成为新的生产要素，社会正快速跨入数据经济时代。

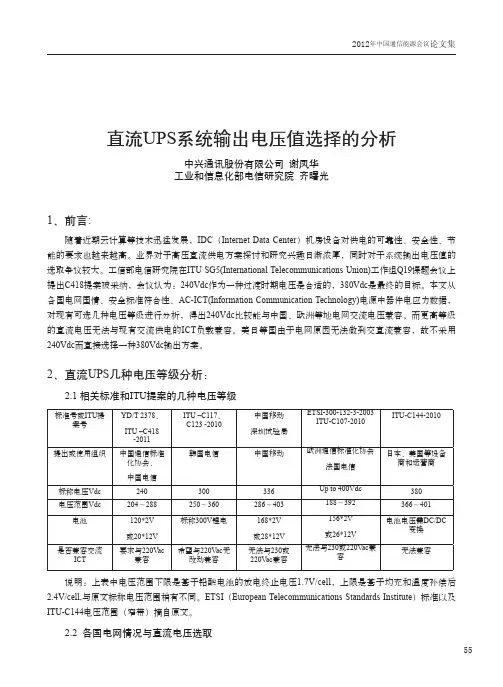

直流UPS系统输出电压值选择的分析中兴通讯股份有限公司谢凤华工业和信息化部电信研究院齐曙光1、前言:随着近期云计算等技术迅猛发展，IDC（Internet Data Center）机房设备对供电的可靠性、安全性、节能的要求也越来越高。
业界对于高压直流供电方案探讨和研究兴趣日渐浓厚，同时对于系统输出电压值的选取争议较大。
工信部电信研究院在ITU SG5(International Telecommunications Union)工作组Q19课题会议上提出C418提案被采纳，会议认为：240Vdc作为一种过渡时期电压是合适的，380Vdc是最终的目标。
本文从各国电网国情、安全标准符合性、AC-ICT(Information Communication Technology)电源中器件电应力数据，对现有可选几种电压等级进行分析，得出240Vdc比较能与中国、欧洲等地电网交流电压兼容。
而更高等级的直流电压无法与现有交流供电的ICT负载兼容。
美日等国由于电网原因无法做到交直流兼容，故不采用240Vdc而直接选择一种380Vdc输出方案。
2、直流UPS几种电压等级分析：2.1 相关标准和ITU提案的几种电压等级标准号或ITU提案号YD/T 2378、ITU –C418-2011ITU –C117、C123 -2010中国移动深圳试验局ETSI-300-132-3-2003ITU-C107-2010ITU-C144-2010提出或使用组织中国通信标准化协会、中国电信韩国电信中国移动欧洲通信标准化协会法国电信日本、美国等设备商和运营商标称电压Vdc240300336Up to 400Vdc 380电压范围Vdc 204～288250～360 286～403188～392366～401电池120*2V或20*12V 标称300V锂电168*2V或28*12V156*2V或26*12V电池电压需DC/DC变换是否兼容交流ICT 要求与220Vac兼容希望与220Vac无改动兼容无法与230或220Vac兼容无法与230或220Vac兼容无法兼容说明：上表中电压范围下限是基于铅酸电池的放电终止电压1.7V/cell，上限是基于均充和温度补偿后2.4V/cell,与原文标称电压范围稍有不同。

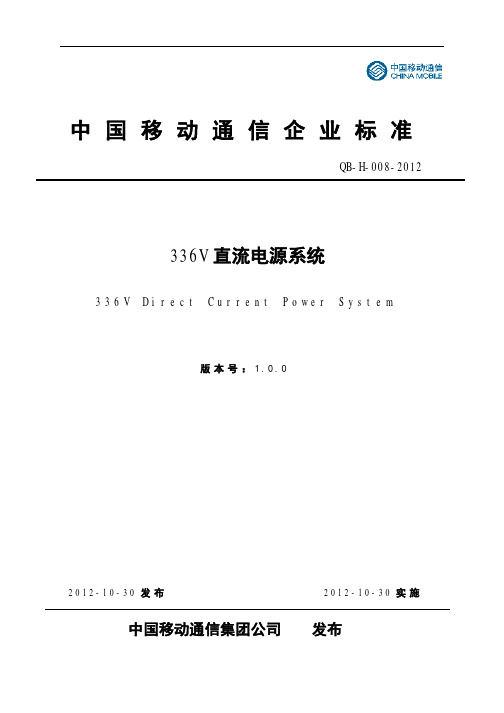

中国移动通信企业标准QB-H-008-2012336V直流电源系统336V D i r e c t C u r r e n t P o w e r S y s t e m版本号：1.0.02012-10-30发布2012-10-30实施中国移动通信集团公司发布目录前言 .......................................................................................................................................... I V 1．范围 (1)2．规范性引用文件 (1)3．术语、定义和缩略语 (2)3.1 监控模块 (2)3.2 悬浮方式 (2)3.3 绝缘监察 (2)3.4 电涌保护器 (2)4．产品组成和分类 (2)4.1 产品组成 (2)4.2 产品规格 (3)5．技术要求 (3)5.1 环境条件 (3)5.2 交流输入 (3)5.3 直流输出 (4)5.4 输入功率因数 (5)5.5 输入电流总谐波失真度 (5)5.6 系统效率 (6)5.7 整流器 (6)5.8 整流器配置 (6)5.9 系统稳压精度 (6)5.10 峰－峰值杂音电压 (6)5.11 系统接地 (6)5.12 开机电流缓起模式 (6)5.13 保护功能 (6)5.14 告警性能 (8)5.15 监控 (8)5.16 整流器在线插拔功能 (9)5.17 电磁兼容 (9)5.18 系统接触电流 (10)5.19 并联工作功能 (10)5.20 直流配电柜压降 (10)5.21 绝缘电阻 (10)5.22 抗电强度 (10)5.23 接地连续性 (10)5.24 防雷要求 (10)5.25 噪声 (11)5.26 运输试验要求 (11)5.27 跌落试验要求 (11)5.28 温升要求 (11)5.29 RoHS (11)5.30 绝缘监察 (11)5.31 蓄电池管理功能 (11)5.32 材料阻燃性能 (12)5.33 系统设备外观与结构 (12)5.34 环境适应性 (12)5.35 可靠性 (12)6．试验方法 (13)6.1 试验环境条件 (13)6.2 试验前准备 (13)6.3 交流输入电压变动范围试验 (13)6.4 交流输入频率变动范围试验 (14)6.5 输入电压波形畸变率试验 (14)6.6 交流输入电源转换试验 (14)6.7 整流器试验 (14)6.8 直流配电部分电压降试验 (14)6.9 蓄电池管理功能检查 (14)6.10 直流输出电压可调节范围及工作方式试验 (15)6.11 输入功率因数、输入电流总谐波失真度、效率试验 (15)6.12 峰－峰值杂音电压试验 (15)6.13 稳压精度试验 (16)6.14 开机电流缓起模式试验 (17)6.15 遥测、遥信和遥控功能试验 (17)6.16 直流输出电流限制和输出功率限制试验 (17)6.17 均分负载(并联工作)性能试验 (17)6.18 保护功能试验 (18)6.19 防雷性能试验 (19)6.20 音响噪音试验 (19)6.21 安全试验 (19)6.22 电磁兼容试验 (20)6.23 可靠性指标试验 (21)6.24 环境试验 (21)6.25 冲击、震动试验 (22)6.26 检验项目及要求表 (22)7．检验规则 (24)7.1 检验分类 (24)7.2 出厂检验 (24)7.3 型式检验 (25)7.4 老化 (25)8．标志、包装、运输、储存 (25)8.1 标志 (25)8.2 包装 (26)8.3 运输 (26)8.4 储存 (26)9．编制历史 (26)前言随着我国通信行业的高速发展，数据业务的快速增加，通信局站的UPS使用量大增，系统的可靠性和维护的简便性越来越受到关注，而UPS在这两方面均存在很多问题。
浅谈数据中心 . 高压直流作者: @KPang 支付宝- 网络架构师编辑: @陈怀临, 弯曲评论前言本人只是普通的网络工程师，本文来源于日常学习积累笔记，仅供大家当成科普，文中尽可能量化数据，少用“很多”“极大”类词汇，同时由于是笔记，文字均有出处，凡是雷同全因照抄，幸运的是不涉及版权纠纷。
一、传统数据中心采用UPS供电的缺点传统的数据中心大都是由UPS实现掉电保护，通常所有IT负载都要经过UPS供电，假定实际运行UPS的平均效率为90%（虽然目前UPS最高效率是可以达到95%以上，但UPS的效率和负载率有关，随着负载率的提升，效率才会变提升，因此正常情况下20%-40%负载率很难会达到最优的效率点。
根据在运行UPS的实际测试数据，绝大多数情况下的效率不高于90%），即每100度电，经过UPS这个环节就白白损耗掉10%。
不仅如此，由于 UPS自身散也需要空调交换带走热量，按数据中心典型PUE为1.8来算，那么UPS环节带来的总能耗达18%，很不节能。
交流系统一般运行在低负荷下（通常在30%），实际运行效率较低，直流系统通过模块休眠可以提高负荷率，实际运行的效率较高。
二、采用240V高压直流的特点：从上图的对比，我们可以清晰地看到：1、减少变化级数，整体效率更高；2、电池直挂在输出母线上，相当于提供另外一路备份，可靠性更高；3、兼容现有绝大多数IT设备的高频开关电源，用电设备几乎不用任何更改，推广容易；4、拓扑非常简单，可靠性提高；5、高压直流系统为模块化热插拔设计，运维简单方便，减低运维成本6、易于扩容高压直流可靠性，扩展性，管理性，以及谐波等优势明显，随着数据中心技术的发展以及降低运营成本和节能减排的需求，高压直流技术不管是在节能、投资成本、可靠性以及运维便捷性等方面较传统的UPS都有明显优势，随着高压直流供电方案在大型的互联网数据中心等场合的越来越广泛应用，将逐步成为未来数据中心供电的趋势【注1】：上图“酒泉新型配电设计”是服务器和交换机为12VDC Input，服务器主板和交换机电源输入都是定制的。
中国移动通信企业标准终端测试规范1. 介绍中国移动通信企业标准终端测试规范是为了确保移动通信终端在使用过程中的稳定性和性能，以提供更好的用户体验。
本规范适用于中国移动通信企业的终端测试工作，并包括以下几个方面：硬件测试、软件测试、通信测试和功能测试。
2. 硬件测试硬件测试是基于终端硬件的各项功能、性能和可靠性进行检测和评估。
其中包括以下几个方面：2.1 外观检测终端外观检测要求终端产品外形美观、结构坚固、按键灵活、屏幕无明显瑕疵，并符合中国移动通信企业的相关规定。
2.2 电池性能测试对终端的电池性能进行测试，包括电池容量、电池寿命、充电时间和放电时间等方面的评估，确保终端在使用过程中的续航能力和稳定性。
2.3 通信性能测试对终端的通信性能进行测试，包括信号接收强度、通话质量、数据传输速度等方面的评估，以保证终端在各种网络环境下的正常通信能力。
软件测试是基于终端的操作系统、应用程序和用户界面进行测试和评估。
其中包括以下几个方面：3.1 操作系统评估对终端的操作系统进行评估，包括安全性、稳定性和兼容性等方面的测试，确保终端在各种使用场景下的正常运行。
3.2 应用程序测试对终端的应用程序进行测试，包括功能完整性、界面友好性和性能稳定性等方面的评估，以保证用户在使用终端时能够顺利完成各项操作。
4. 通信测试通信测试是基于终端与网络的连接和数据传输进行测试和评估。
其中包括以下几个方面：4.1 信号接收测试对终端的信号接收能力进行测试，评估终端在不同信号强度下的表现，以确定终端在不同网络环境下的可用性。
4.2 数据传输测试对终端的数据传输能力进行测试，包括上传速度、下载速度和数据传输稳定性等方面的评估，确保终端在数据传输过程中不产生丢包或卡顿等问题。
功能测试主要是对终端的各种功能进行全面的测试和评估。
其中包括以下几个方面：5.1 通话功能测试对终端的通话功能进行测试，包括通话接通率、通话音质和通话稳定性等方面的评估，确保用户在通话过程中的良好体验。
336v高压直流标准336v高压直流电源是一种常见的电源类型，广泛应用于工业生产和科研实验中。
为了确保安全和稳定的使用，制定了336v高压直流标准，下面将对336v高压直流标准进行详细介绍。
一、336v高压直流标准的定义。
336v高压直流标准是指对336v高压直流电源在设计、生产、安装和使用过程中的技术要求和规范的统一规定，旨在确保336v高压直流电源的安全可靠运行。
二、336v高压直流标准的适用范围。
336v高压直流标准适用于各类工业生产和科研实验中使用的336v高压直流电源设备，包括但不限于电力系统、通信设备、医疗设备等领域。
三、336v高压直流标准的技术要求。
1. 设计要求，336v高压直流电源设备应符合国家相关标准和规定，具有良好的抗干扰能力和稳定性。
2. 生产要求，生产厂家应按照标准要求进行生产，确保产品质量可靠，符合安全标准。
3. 安装要求，336v高压直流电源设备的安装应由具备相应资质的专业人员进行，符合相关安全规范。
4. 使用要求，使用336v高压直流电源设备时，操作人员应严格按照产品说明书进行操作，确保安全使用。
四、336v高压直流标准的检测方法。
对336v高压直流电源设备的检测应按照国家相关标准进行，包括但不限于输入输出电压检测、绝缘电阻测试、漏电流测试等。
五、336v高压直流标准的质量控制。
生产厂家应建立完善的质量控制体系，对产品的每一个环节进行严格把控，确保产品质量符合标准要求。
六、336v高压直流标准的维护和保养。
336v高压直流电源设备在使用过程中需要定期进行维护和保养，以确保设备的正常运行和延长使用寿命。
七、336v高压直流标准的意义。
336v高压直流标准的制定和执行，可以有效规范336v高压直流电源设备的生产、安装和使用，保障设备的安全性和稳定性，促进相关行业的健康发展。
综上所述，336v高压直流标准是对336v高压直流电源设备在设计、生产、安装和使用过程中的技术要求和规范的统一规定，其制定和执行对于保障设备的安全可靠运行具有重要意义。
信息通信INFORMATION & COMMUNICATIONS2019年第10期(总第202期)2019(Sum. No 202)336V 高压直流电源与铁锂后备电池新型供电系统王琪,杨一宇(中国移动通信集团内蒙古有限公司云计算数据中心，内蒙古呼和浩特010010)摘要：论述了 336V 高压直流电源系统加磷酸铁锂后备电池新型供电方式在IDC 数据中心中的应用。
从设计、建设、维护等多个维度分别阐述了 336V 高压直流电源对于传统UPS 系统的优势，并提出了在今后的工程建设中需要特别关注的问题。
同时，分析作为后备电池的磷酸铁锂电池的优点，以及BMS 管理系统的在现实中的应用。
关键词:336V 高压直流;磷酸铁锂电池;BMS;IDC 数据中心中图分类号:TN86文献标识码:A 文章编号：1673-1131(2019)10-0271-030引言随着当代计算机通信技术飞速发展，大型数据中心在我国 建设投入已是常态化，对电量的需求也是越来越大,远远超过了 传统的交换、传输等通信业务”节能减排、节约成本、合理利用宝贵的土地资源也成为数据中心新兴的发展方向即绿色数据中心。
传统UPS 供电系统其系统复杂、单路径故障点多、系统电流谐波干扰、维护成本高和能源消耗大等问题，在大型集中化数 据中心中越来越明显。
正因为传统交流UPS 的上述问题,336V 高压直流电源，依靠其简单的结构电路、稳定的系统性能、节能环保的优势，日益受到业界的广泛关注。
铅酸蓄电池系作为传统后备电源,存在着制造、回收污染环境,且体积较大等劣势。
磷酸铁锂电池凭借其环保节能、体积小等特点作为336V 高压直流 电源备用电源的绿色供电方式必将成为一种主流趋势。
1高压直流供电系统1.1高压直流原理高压直流(HVDC)供电系统主要由交流配电屏、整流模块、直流配电屏、后备蓄电池组、监控单元以及绝缘监察和接地部分组成叫 整流模块将低压配电柜输出的400V 交流电源变换为336V 直流电源输出到母排，经设备控制单元分配后给直流 配电系统，于此同时给蓄电池浮充。

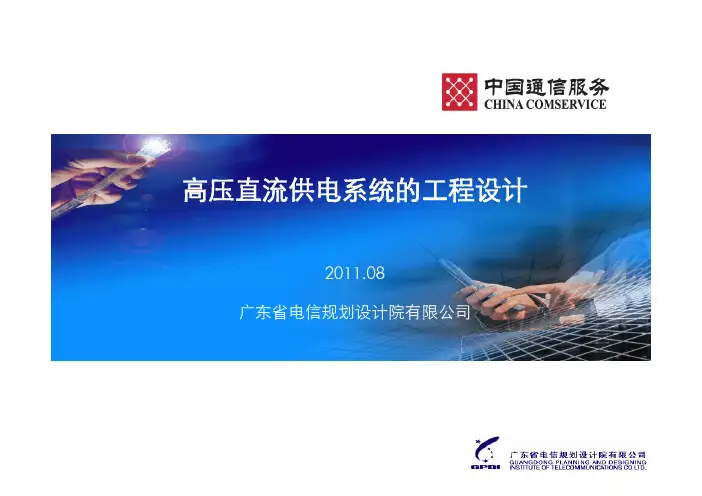

高压直流供电系统的工程设计2011.08 广东省电信规划设计院有限公司目录一、相关标准进展情况1 2 工程建设标准 产品技术标准二、工程设计要求 三、建设经验简介2一、相关标准进展情况 1、工程建设标准1、行业标准：《240V直流供电系统工程技术规范》 主要内容： 240V 直流供电系统的组成、设备配置、导线的选择和布放、监控 与告警系统要求、接地与安全要求、工程安装设计要求及工程验收要求等相关 工程建设的要求。
编制单位：主编江苏院，参编广东院、北京院等。
进展情况：2010年开始编制，已完成报批稿，预计今年发布。
2、国家标准：《通信高压直流电源系统工程设计规范》 主要内容：通信高压直流系统的整流设备配置、配电设备配置、蓄电池组配置 、导线的选择与布放、监控系统要求、防雷与接地要求、机房与设备布置要求 等。
编制单位：主编广东院，参编中讯院、京移院、华信院、江苏院等。
评审专家 主要来自电信、移动、铁通、联通、电力、中科院等。
进展情况：2011年开始编制，初稿已基本完成，预计明年发布。
3一、相关标准进展情况 2、产品技术标准1、行业技术报告：YDB 037—2009《通信用240V直流供电系统技术要求》 主要内容：告规定了通信用240V直流供电电源系统(以下简称系统)的组成、 系列、要求、试验方法、检验规则、标志、包装、运输和储存等。
适用于通信 局站和数据机房中向交流输入电压范围为110V～240V的通信设备供电，标称 电压为240V的直流供电系统。
主编单位：工信部电信研究院、中国电信等。
进展情况：2009年12月已发布。
2、行业标准：《通信用240V直流供电系统技术要求和试验方法》 主要内容：由YDB 037—2009技术报告转化而成，根据最新工程经验进行了 补充和修订 。
主编单位：工信部电信研究院、中国电信等。
进展情况：2010年底已完成报批稿，今年将发布。
4一、相关标准进展情况 3、综合类标准1、中国电信企业标准：《通信用240V直流供电系统》 主要内容：包括通信用240V直流供电系统的组成、系列以及在设计、设备采购 、工程管理及验收和割接、运行维护等各个阶段的技术要求。
新能源概述一、单选题【本题型共4道题】1.我国最大的潮汐电站是（），它是世界上已建成的较大双向潮汐电站之一，也是中国潮汐发电的国家级试验基地。
A．江厦潮汐试验电站B．海山潮汐电站C．沙山潮汐电站D．浏河潮汐电站用户答案：[A] 得分：10.002.全球风能理事会（GWEC）2014 年2 月发布的《全球风电统计数据2013》报告显示，2013 年全球风电累计装机容量突破（）千瓦，同比增长12.5％。
A．2亿B．3亿C．4亿D．5亿用户答案：[B] 得分：10.003.下列能源中属于可再生能源的是：（）。
A．太阳能B．煤炭C．石油D．天然气用户答案：[A] 得分：10.004.目前全球风电装机容量最大的国家是（）。
A．美国B．中国C．德国D．英国用户答案：[B] 得分：10.00二、多选题【本题型共1道题】1.可连续再生.连续利用的一次能源称为可再生能源，下面属于可再生能源的是：（）。
A．风能B．太阳能C．天然气D．生物能E．煤炭用户答案：[ABD] 得分：20.00三、判断题【本题型共4道题】1.美国是最早开始倡导低碳经济的，同时也是目前新能源政策最为激进的。
（）Y．对N．错用户答案：[N] 得分：10.002.2009 年1 月，国际能源机构，由美国.德国.和西班牙在德国波恩启动并成立，该机构成为可再生能源的“新代言”。
（）Y．对N．错用户答案：[N] 得分：10.003.目前，中国太阳能产业规模已位居世界第一，是全球生产和使用太阳能热水器最多的国家和太阳能光伏电池的重要生产国。
（）Y．对N．错用户答案：[Y] 得分：10.004.“能源是可以直接或经转换间接提供人类所需的光.热.动力等任何一种形式能量的载能体资源”（）Y．对N．错用户答案：[Y] 得分：10.00通信市场与投资分析一、单选题【本题型共15道题】1.国民经济评价采用的分析方法是：（）。
A．现金流分析方法B．费用效果分析方法C．收入成本分析方法D．经济费用效益分析方法用户答案：[D] 得分：2.002.中央中央经济工作会议提出未来模仿性的排量式的消费基本结束，（）和多元化的消费逐渐成为主流，信息消费作为一种新兴业态，借其低成本、高效率的优势，正愈发成为我国转变经济发展方式、优化产业结构的重要推动力，成为拉动我国经济增长的第一驱动力。
中国移动通信企业标准QB-H-008-2012336V直流电源系统336V D i r e c t C u r r e n t P o w e r S y s t e m版本号：1.0.02012-10-30发布2012-10-30实施中国移动通信集团公司发布目录前言 .......................................................................................................................................... I V 1．范围 (1)2．规范性引用文件 (1)3．术语、定义和缩略语 (2)3.1 监控模块 (2)3.2 悬浮方式 (2)3.3 绝缘监察 (2)3.4 电涌保护器 (2)4．产品组成和分类 (2)4.1 产品组成 (2)4.2 产品规格 (3)5．技术要求 (3)5.1 环境条件 (3)5.2 交流输入 (3)5.3 直流输出 (4)5.4 输入功率因数 (5)5.5 输入电流总谐波失真度 (5)5.6 系统效率 (6)5.7 整流器 (6)5.8 整流器配置 (6)5.9 系统稳压精度 (6)5.10 峰－峰值杂音电压 (6)5.11 系统接地 (6)5.12 开机电流缓起模式 (6)5.13 保护功能 (6)5.14 告警性能 (8)5.15 监控 (8)5.16 整流器在线插拔功能 (9)5.17 电磁兼容 (9)5.18 系统接触电流 (10)5.19 并联工作功能 (10)5.20 直流配电柜压降 (10)5.21 绝缘电阻 (10)5.22 抗电强度 (10)5.23 接地连续性 (10)5.24 防雷要求 (10)5.25 噪声 (11)5.26 运输试验要求 (11)5.27 跌落试验要求 (11)5.28 温升要求 (11)5.29 RoHS (11)5.30 绝缘监察 (11)5.31 蓄电池管理功能 (11)5.32 材料阻燃性能 (12)5.33 系统设备外观与结构 (12)5.34 环境适应性 (12)5.35 可靠性 (12)6．试验方法 (13)6.1 试验环境条件 (13)6.2 试验前准备 (13)6.3 交流输入电压变动范围试验 (13)6.4 交流输入频率变动范围试验 (14)6.5 输入电压波形畸变率试验 (14)6.6 交流输入电源转换试验 (14)6.7 整流器试验 (14)6.8 直流配电部分电压降试验 (14)6.9 蓄电池管理功能检查 (14)6.10 直流输出电压可调节范围及工作方式试验 (15)6.11 输入功率因数、输入电流总谐波失真度、效率试验 (15)6.12 峰－峰值杂音电压试验 (15)6.13 稳压精度试验 (16)6.14 开机电流缓起模式试验 (17)6.15 遥测、遥信和遥控功能试验 (17)6.16 直流输出电流限制和输出功率限制试验 (17)6.17 均分负载(并联工作)性能试验 (17)6.18 保护功能试验 (18)6.19 防雷性能试验 (19)6.20 音响噪音试验 (19)6.21 安全试验 (19)6.22 电磁兼容试验 (20)6.23 可靠性指标试验 (21)6.24 环境试验 (21)6.25 冲击、震动试验 (22)6.26 检验项目及要求表 (22)7．检验规则 (24)7.1 检验分类 (24)7.2 出厂检验 (24)7.3 型式检验 (25)7.4 老化 (25)8．标志、包装、运输、储存 (25)8.1 标志 (25)8.2 包装 (26)8.3 运输 (26)8.4 储存 (26)9．编制历史 (26)前言随着我国通信行业的高速发展，数据业务的快速增加，通信局站的UPS使用量大增，系统的可靠性和维护的简便性越来越受到关注，而UPS在这两方面均存在很多问题。
尽管出现了双总线UPS供电系统，增加了UPS供电的可靠性，但随之又加大了机房使用面积及增加了设备投资，也加大了能源浪费。
336V直流供电系统的系统效率和可靠性均要大大高于UPS供电系统，这一点已经得到了业内人士的公认，336V直流供电系统替代UPS系统已经是大势所趋。
国内外针对数据中心的336V直流供电技术开展了大量研究和试验，但未形成产品的技术标准。
中国移动自2008年以来一直致力于336V直流供电技术的研究，并进行了相关试验。
本技术规范正是基于以上研究和试验，并与厂家共同研讨的基础上确定了本技术规范。
为适应数据中心技术新发展的需要，推动绿色节能的，由集团计划部、技术部提出本技术规范的编制。
本标准主要规定了336V直流系统的技术参数、分类与命名、技术要求、实验方法以及标志、包装、运输、存储等。
本标准由中移技﹝2012﹞191号印发。
本标准由中国移动通信集团计划建设部提出，集团公司技术部归口。
本标准起草单位：中国移动通信集团设计院有限公司本标准主要起草人：井辉、彭广香、陈东旭、高健、李玉昇。
1．范围本标准规定了336V直流电源系统（以下简称：电源系统）的组成和分类、技术要求、试验方法、检验规则，以及标志、包装、运输和贮存。
本标准适用于336V直流电源系统的设计、制造、使用与检验。
2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
引用标准号引用标准名称发布单位GB/T 191-2008 包装储运图示标志中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会GB/T 2423.1-2008 电工电子产品环境试验第2部分：试验方法试验A：低温中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会GB/T 2423.3-2006 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则: 冲击中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会GB/T 2423.10-2008 电工电子产品环境试验第2部分：试验方法试验Fc：振动(正弦) 中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会GB/T 2829-2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验) 中华人民共和国国家质量监督检验检疫总局GB 4943.1-2011 信息技术设备安全第1部分：通用要求中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会GB/Z 17625.3-2000 电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制国家质量技术监督局GB/T18380.11-2008 电缆和光缆在火焰条件下的燃烧试验第11部分：单根绝缘电线电缆火焰垂直蔓延试验试验装置中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会GB/T 20626.1-2006 特殊环境条件高原电工电子产品第1部分：通用技术要求中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会YD/T 282 通信设备可靠性通用试验方法中华人民共和国信息产业部YD/T 638.3 通信电源设备型号命名方法中华人民共和国信息产业部YD/T 944 通信电源设备的防雷技术要求和测试方法中华人民共和国工业和信息化部YD/T 983-1998 通信电源设备电磁兼容性限值及测量方法中华人民共和国信息产业部YD/T 1058-2007 通信用高频开关电源系统中华人民共和国工业和信息化部3．术语、定义和缩略语3.1监控模块监控模块是一个可独立工作的单元，可以监控整个系统各单元的运行状况，对系统的运行参数进行采集、显示、设置，并根据系统状态进行自动控制和保护，同时能够与外部设备进行接口通信。
3.2悬浮方式系统采用输出的正、负极均不接地的方式。
3.3绝缘监察对直流输出与地的绝缘性能进行检测，判断是否发生接地故障或绝缘性能降低。
当发生故障或绝缘性能劣化时发出告警。
3.4电涌保护器用于限制瞬态过电压和分走浪涌电流的器件。
它至少含有一个非线性元件。
4．产品组成和分类4.1产品组成电源系统可为组合式或分立式。
组合式：交流单元、整流单元、监控管理单元和直流单元集成在一个机架中的电源系统。
分立式：由独立的交流柜、整流柜（含监控管理单元）和直流柜组合形成的电源系统。
4.2 产品规格表1 产品规格表产品名称 输出容量 最大允许尺寸(W ×D ×H)注1单位：mm交流配电柜 400A ，630A 600(800)×600(800)×2200注 整流柜 系统最大容量360kW 直流配电柜 400A 、630A 、1000A 、1200A组合式电源系统最大160kW注：1．电源系统在机房内与主设备同列布置时宜与主设备的深度和高度相同。
2．括号内尺寸为非优选尺寸。
5．技术要求 5.1 环境条件 5.1.1 温度范围工作温度范围：-5℃～+40℃， +40℃以上允许降额使用。
注：在温度-5℃～+40℃范围内，整流器的寿命、可靠性和技术指标应完全满足本技术规范要求。
储运温度范围：-40℃～+70℃。
5.1.2 相对湿度范围工作相对湿度范围：≤90%（+40℃±2℃）。
环境温度为+15℃～+35℃，相对湿度不大于95%，无凝露。
储运相对湿度范围：≤95%（+40℃±2℃）。
5.1.3 大气压力大气压力范围为：79kPa ～106kPa 。
注：大气压力为79kPa 以下时，用户与制造厂协商，制造厂可根据GB/T 20626.1－2006的要求进行设计、生产。
5.1.4 冲击与振动电源系统应能承受频率为10Hz ～55Hz 、振幅为0.35mm 的正弦波振动。
5.2 交流输入5.2.1额定电压三相：380V。
5.2.2额定频率50Hz。
5.2.3电压波动范围交流输入电压的波动范围为其额定值的85%～110%（323V～418V）。
5.2.4频率波动范围输入频率的波动范围为：47.5Hz～52.5Hz。
5.2.5输入电压波形畸变率输入电压波形畸变率应不大于5%。
5.2.6安全承受最大静态电压电源系统安全承受最大静态电压：530Vac。
