第三章 典型机床的电气控制

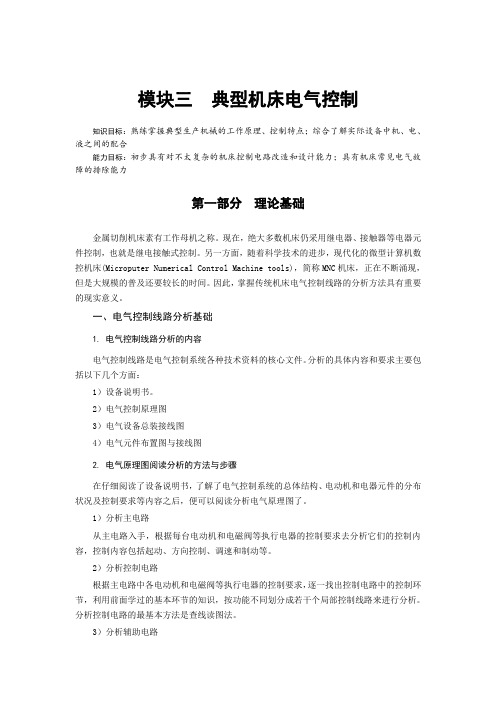

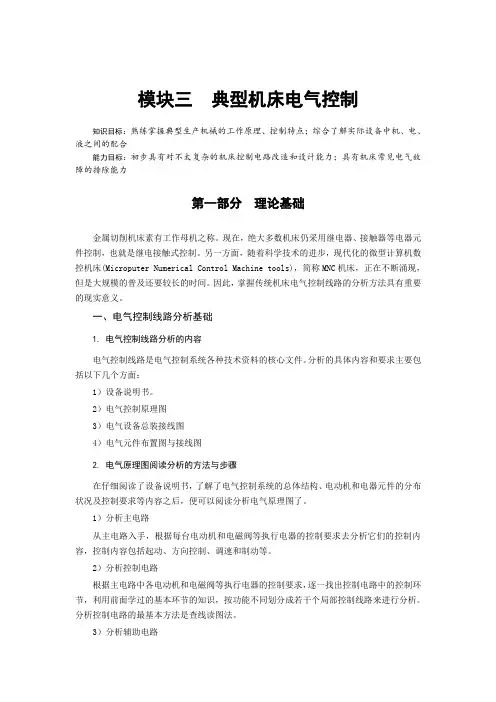

模块三典型机床电气控制知识目标：熟练掌握典型生产机械的工作原理、控制特点；综合了解实际设备中机、电、液之间的配合能力目标：初步具有对不太复杂的机床控制电路改造和设计能力；具有机床常见电气故障的排除能力第一部分理论基础金属切削机床素有工作母机之称。

现在，绝大多数机床仍采用继电器、接触器等电器元件控制，也就是继电接触式控制。

另一方面，随着科学技术的进步，现代化的微型计算机数控机床(Microputer Numerical Control Machine tools)，简称MNC机床，正在不断涌现，但是大规模的普及还要较长的时间。

因此，掌握传统机床电气控制线路的分析方法具有重要的现实意义。

一、电气控制线路分析基础1. 电气控制线路分析的内容电气控制线路是电气控制系统各种技术资料的核心文件。

分析的具体内容和要求主要包括以下几个方面：1）设备说明书。

2）电气控制原理图3）电气设备总装接线图4）电气元件布置图与接线图2. 电气原理图阅读分析的方法与步骤在仔细阅读了设备说明书，了解了电气控制系统的总体结构、电动机和电器元件的分布状况及控制要求等内容之后，便可以阅读分析电气原理图了。

1）分析主电路从主电路入手，根据每台电动机和电磁阀等执行电器的控制要求去分析它们的控制内容，控制内容包括起动、方向控制、调速和制动等。

2）分析控制电路根据主电路中各电动机和电磁阀等执行电器的控制要求，逐一找出控制电路中的控制环节，利用前面学过的基本环节的知识，按功能不同划分成若干个局部控制线路来进行分析。

分析控制电路的最基本方法是查线读图法。

3）分析辅助电路辅助电路包括电源显示、工作状态显示、照明和故障报警等部分，它们大多由控制电路中的元件来控制的，所以在分析时，还要回过头来对照控制电路进行分析。

4）分析联锁与保护环节机床对于安全性和可靠性有很高的要求，实现这些要求，除了合理地选择拖动和控制方案以外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

第三章典型设备电气控制电路分析第一节电气控制电路分析基础第二节Z3040型摇臂钻床电气控制电路分析第三节T68型卧式镗床电气控制电路分析第四节X62W型卧式铣床电气控制电路分析第五节交流桥式起重机电气控制电路分析第一节电气控制电路分析基础一、电气控制分析的依据依据：设备本身的基本结构、运行情况、加工工艺要求和电力拖动自动控制的要求；熟悉了解控制对象，掌握其控制要求等。

二、电气控制分析的内容设备说明书电气控制原理图电气设备的总装接线图电器元件布置图与接线图三、电气原理图的阅读分析方法先机后电先主后辅化整为零集零为整、统观全局总结特点四、分析举例C650卧式车床属中型车床，加工工件回转半径最大可达1020mm ，长度可达3000mm 。

其结构主要有床身、主轴变速箱、进给箱、溜板箱、刀架、尾架、丝杆和光杆等部分组成。

（一）卧式车床的主要结构和运动情况以C650普通卧式车床为例图3-1 普通车床的结构示意图1-进给箱2-挂轮箱3-主轴变速箱4-溜板与刀架5-溜板箱6-尾架7-光杆8-丝杆9-床身（二）C650车床对电气控制的要求1．主轴电动机M12．冷却泵电动机M23．快速移动电动机M34．电路应有必要的保护和联锁，有安全可靠的照明电路。

从车削加工工艺要求出发，对各电动机的控制要求是：（三）C650车床的电气控制电路分析1．主电路分析2．控制电路分析1）主电动机的点动调整控制2）主电动机的正反转控制3）主电动机的反接制动控制4）刀架的快速移动和冷却泵控制5)辅助电路6）完善的联锁与保护3．电路特点1）采用三台电动机拖动，尤其是车床溜板箱的快速移动单由一台电动机拖动。

2）主轴电动机不但有正、反向运转，还有单向低速点动的调整控制，正、反向停车时均具有反接制动控制。

3）设有检测主轴电动机工作电流的环节。

4）具有完善的保护与联锁。

第二节Z3040型摇臂钻床电气控制电路分析一、机床结构与运动形式摇臂钻床一般由底座、内外立柱、摇臂、主轴箱和工作台等部件组成。

常用机床的电气控制1. 介绍机床是用来加工各种金属和非金属材料的设备。

在机床的工作过程中，电气控制起着至关重要的作用。

电气控制系统通常由多个电气元件和电路组成，用于控制机床的各个功能和动作。

本文将介绍常用机床的电气控制的基本原理和常见的电气控制元件。

2. 电气控制原理机床的电气控制原理是通过操纵电气信号来控制机床的各个功能和动作。

常用的电气控制原理包括开关控制原理、传感器控制原理和数控控制原理。

2.1 开关控制原理开关控制原理是通过机械开关或电磁开关来控制机床的各个功能和动作。

开关控制原理简单直接，适用于一些简单的机床。

例如，通过一个按钮开关来控制机床的启动和停止。

2.2 传感器控制原理传感器控制原理是通过感知机床的工作状态和环境变量来控制机床的各个功能和动作。

常用的传感器包括光电传感器、接近开关、温度传感器等。

例如，通过接近开关来感知工件位置，实现机床的自动送料功能。

2.3 数控控制原理数控控制原理是通过计算机数值控制来控制机床的各个功能和动作。

数控控制系统通常由计算机和运动控制卡等硬件组成，通过高速运算实现对机床的精确控制。

数控控制原理适用于复杂的机床，如铣床、钻床和刨床等。

3. 常见电气控制元件常见的电气控制元件包括开关、继电器、接触器、断路器、变压器和控制电缆等。

3.1 开关开关是最常见的电气控制元件之一，用于控制电路的通断。

常见的开关有按钮开关、转换开关和限位开关等。

按钮开关通常用于手动控制机床的启动和停止，转换开关用于切换机床的功能模式，而限位开关用于感知机床的位置和行程。

3.2 继电器继电器是一种电气控制元件，用于在电路中控制较大电流或电压。

继电器通常由电磁铁和触点组成，当电磁铁通电时，触点闭合或断开，从而控制电路的通断。

继电器可以用于控制机床的电机、灯光和报警等。

3.3 接触器接触器与继电器类似，也是一种用于控制较大电流或电压的电气控制元件。

接触器通常由电磁铁和触点组成，但与继电器不同的是，接触器的触点通常是常闭触点和常开触点的组合。
