Kt37三相数字式可控硅调压器调功器说明书

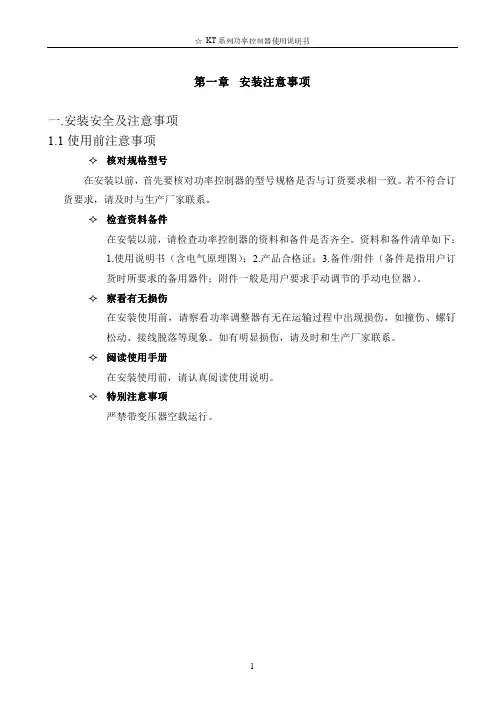

第一章第一章 安装注意事项安装注意事项一.安装安全及注意事项 1.1使用前注意事项核对规格型号在安装以前，首先要核对功率控制器的型号规格是否与订货要求相一致。

若不符合订货要求，请及时与生产厂家联系。

检查资料备件在安装以前，请检查功率控制器的资料和备件是否齐全。

资料和备件清单如下：1.使用说明书（含电气原理图）；2.产品合格证；3.备件/附件（备件是指用户订货时所要求的备用器件；附件一般是用户要求手动调节的手动电位器）。

察看有无损伤在安装使用前，请察看功率调整器有无在运输过程中出现损伤，如撞伤、螺钉松动、接线脱落等现象。

如有明显损伤，请及时和生产厂家联系。

阅读使用手册在安装使用前，请认真阅读使用说明。

特别注意事项严禁带变压器空载运行。

应用范围二、应用范围KT系列功率控制器对感性负载、阻性负载、气体负载进行功率控制，达到精确控制温度的目的。

如铁铬、铁铬铝、远红外发热元件的温度控制：碳化硅、二硅化钼、钨、钼、铌等发热元件的温度控制；盐浴炉、电熔玻璃炉的温度控制；整流变压器、电炉变压器、电力变压器一次侧的电压控制；磁性调压器、饱和电抗器的直流绕组激磁控制；温度和灯光等平滑无级调节恒定控制。

三、调功系调功系统原理框图统原理框图统原理框图应用一： 加热炉控制原理图第二章第二章 技术规格技术规格技术规格一、型号命名KT*3- □ / 3/ 3××□ V / □N:不带快熔R:带快熔额定电压额定电流三相可控硅功率控制器二、型号规格规格型号额定电流（A ） 额定容量 （KVA ）冷却 方式 结构 形式 备 注 KT*3-17KVA/3×380V/N 25 17风冷单元结构KT*3-29KVA/3×380V/N 44 29 KT*3-39KVA/3×380V/N 60 39 KT*3-52KVA/3×380V/N 80 52 KT*3-62KVA/3×380V/N 94 62 KT*3-72KVA/3×380V/N 110 72 KT*3-85KVA/3×380V/N 130 85 KT*3-105KVA/3×380V/N 160 105 KT*3-131KVA/3×380V/N 200 131 KT*3-164KVA/3×380V/N250164额定输入电压 三相3×220V 、3×440V 三相3×380V 输入电压的波动范围额定输入电压的±10% 频 率 50 Hz 或60Hz 风机电源 AC220V 15-65V A输出电压范围 额定电压的0-98％ 输出电流范围 额定电流的0-105％输入控制信号 通断信号：DC0-5V; DC0-10V; DC4-20mA （默认输入信号为DC4-20mA ） 适用负载 电阻负载、电感负载、变压器一次侧、气体放电负载 起动关断方式 软起动、软关断、时间2-3秒 结构方式 500A 以下单元式、500A 以上定做恒流特性 采用电流反馈时，当控制信号不变，即使负载发生变化， 输出电流可稳定在额定电流范围内任意值不变。

KTF40A380V 三相交流调压器使用说明书单位：西安协科电子有限责任公司地址：西安市雁塔区朱雀大街88号邮编：7100612011年5月1日目录装置说明1，本装置型号意义--------------------------------------------------------1 2，技术规范-----------------------------------------------------------------1 3，工作原理-----------------------------------------------------------------2 4，装置电路图-------------------------------------------------------------4 5，控制板接口图----------------------------------------------------------5 6，装置元件布局----------------------------------------------------------6 控制板说明书--------------------------------------------------------------7一、概述----------------------------------------------------------------------7二、触发电路组成------------------------------------------------------------8三、适用装置-----------------------------------------------------------------8四、正常使用条---------------------------------------------------------------8五、主要技术参数------------------------------------------------------------8六、控制板的接线端子与参数-----------------------------------------------8七、发光二极管工作状态---------------------------------------------------10八、电位器-------------------------------------------------------------------10九、 同步输入---------------------------------------------------------------11十、 调试须知---------------------------------------------------------------11十一、控制板应用举例------------------------------------------------------11 XK104B、C在三相桥式整流电路中的应用-------------------------12XK104D在三相桥式整流电路中的应用-----------------------------13XK104B、C在三相相控调压电路中的应用-------------------------14XK104D在三相相控调压电路中的应用-----------------------------15附录A：PCB板------------------------------------------------------------16附录B：控制板接线图--------------------------------------------------17附录C：原理图-----------------------------------------------------------18模块资料-------------------------------------------------------------------19 XKMTC70AT120/180----------------------------------------------------------191，本装置型号意义：K T F－4０Ａ/380Ｖ3PH50HZ可控硅变流装置3相50Hz调压额定整流电压（Ｖ）风冷额定整流电流（Ａ）2 技术规范:2.1 主要技术参数:a.额定输出电流: 40Ab.额定输出电压: 380Vc.负载等级: Ⅱ级 100％ Idn 连续, 150％Idn 1分钟;d.冷却方式: 风冷e.主柜外形尺寸: 350×240 (长×宽)2.2 正常使用条件:本装置除了应满足GB3895-83《半导体电力变流器》、ZBK46-006-88《电化学整流器标准》外, 还应满足本产品的技术要求:a.环境温度: 户内不低于-5℃,不高于+40℃,24小时内的平均温度不超过30℃b. 空气最大相对湿度不超过90％c. 运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。

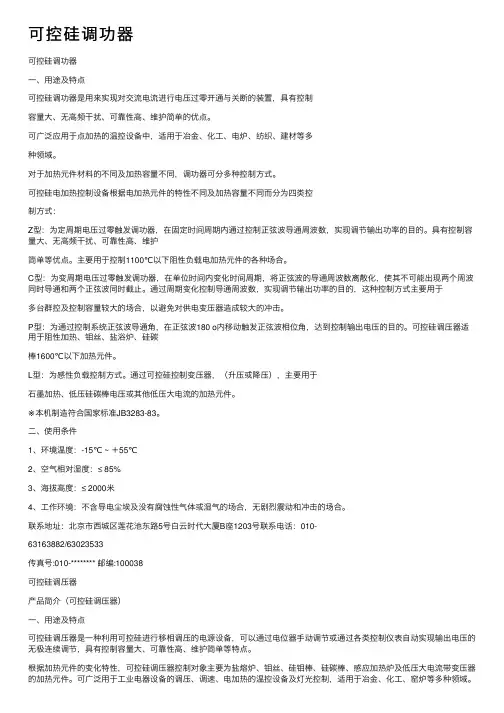

可控硅调功器可控硅调功器⼀、⽤途及特点可控硅调功器是⽤来实现对交流电流进⾏电压过零开通与关断的装置，具有控制容量⼤、⽆⾼频⼲扰、可靠性⾼、维护简单的优点。

可⼴泛应⽤于点加热的温控设备中，适⽤于冶⾦、化⼯、电炉、纺织、建材等多种领域。

对于加热元件材料的不同及加热容量不同，调功器可分多种控制⽅式。

可控硅电加热控制设备根据电加热元件的特性不同及加热容量不同⽽分为四类控制⽅式：Z型：为定周期电压过零触发调功器，在固定时间周期内通过控制正弦波导通周波数，实现调节输出功率的⽬的。

具有控制容量⼤、⽆⾼频⼲扰、可靠性⾼、维护简单等优点。

主要⽤于控制1100℃以下阻性负载电加热元件的各种场合。

C型：为变周期电压过零触发调功器，在单位时间内变化时间周期，将正弦波的导通周波数离散化，使其不可能出现两个周波同时导通和两个正弦波同时截⽌。

通过周期变化控制导通周波数，实现调节输出功率的⽬的，这种控制⽅式主要⽤于多台群控及控制容量较⼤的场合，以避免对供电变压器造成较⼤的冲击。

P型：为通过控制系统正弦波导通⾓，在正弦波180 o内移动触发正弦波相位⾓，达到控制输出电压的⽬的。

可控硅调压器适⽤于阻性加热、钼丝、盐浴炉、硅碳棒1600℃以下加热元件。

L型：为感性负载控制⽅式。

通过可控硅控制变压器，（升压或降压），主要⽤于⽯墨加热、低压硅碳棒电压或其他低压⼤电流的加热元件。

※本机制造符合国家标准JB3283-83。

⼆、使⽤条件1、环境温度：-15℃ ~ ＋55℃2、空⽓相对湿度：≤ 85%3、海拔⾼度：≤ 2000⽶4、⼯作环境：不含导电尘埃及没有腐蚀性⽓体或湿⽓的场合，⽆剧烈震动和冲击的场合。

联系地址：北京市西城区莲花池东路5号⽩云时代⼤厦B座1203号联系电话：010-63163882/63023533传真号:010-******** 邮编:100038可控硅调压器产品简介（可控硅调压器）⼀、⽤途及特点可控硅调压器是⼀种利⽤可控硅进⾏移相调压的电源设备，可以通过电位器⼿动调节或通过各类控制仪表⾃动实现输出电压的⽆极连续调节，具有控制容量⼤、可靠性⾼、维护简单等特点。

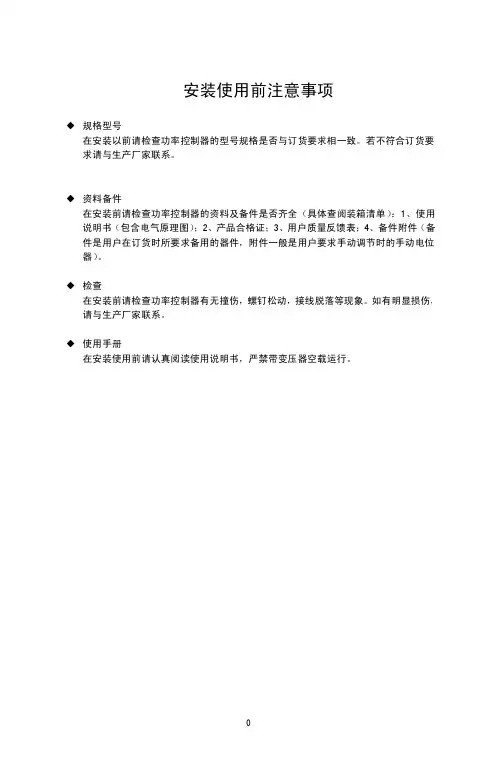

安装使用前注意事项◆规格型号在安装以前请检查功率控制器的型号规格是否与订货要求相一致。

若不符合订货要求请与生产厂家联系。

◆资料备件在安装前请检查功率控制器的资料及备件是否齐全（具体查阅装箱清单）：1、使用说明书（包含电气原理图）；2、产品合格证；3、用户质量反馈表；4、备件附件（备件是用户在订货时所要求备用的器件，附件一般是用户要求手动调节时的手动电位器）。

◆检查在安装前请检查功率控制器有无撞伤，螺钉松动，接线脱落等现象。

如有明显损伤，请与生产厂家联系。

◆使用手册在安装使用前请认真阅读使用说明书，严禁带变压器空载运行。

目录第一章基本原理 (2)一、简介 (2)二、功能 (2)三、应用范围 (3)四、调功系统原理框图 (3)第二章技术规格 (3)一、型号命名 (3)二、技术指标 (4)三、型号规格 (5)四、安装使用要求 (5)五、外型及安装尺寸 (6)第三章接线说明 (7)一、控制电路板的端子图及说明 (7)二、接线端子说明 (8)三、控制板的电位器及拨动开关说明 (9)四、面板指示灯说明 (9)五、用户接线说明 (9)第四章安装调试步骤 (10)一、检查功率控制器 (10)二、检查变压器 (10)三、检查负载 (10)四、连接功率控制器的外部连线 (10)五、轻载实验 (11)六、额定负载实验 (13)七、若在使用过程中出现异常情况，请按以下步骤分析并检查 (16)第一章基本原理一、简介KT系列功率控制器有单相和三相系列。

它是我公司引进国外先进技术开发的新型节能功率控制设备。

其集控制电路，主电路，保护电路，反馈电路于一体。

重量轻，体积小，安装方便，近年来已在许多领域得到广泛应用。

本说明书仅限于三相功率控制器的使用说明，以后的三相功率控制器简称为功率控制器。

二、功能功率控制器采用移相触发方式来实现电压的无级调节，从而达到控制功率的目的。

输出电压的调节范围比较宽，一般为额定输入电压的0-98%。

具有软起动、软关断、恒流、限流以及缺相保护、过流保护、过热保护等功能。

目录安全及注意事项 (I)第一章H系列三相功率控制器的作用及特点 (1)1.1 作用 (1)1.2 特点 (1)第二章产品信息 (3)2.1 型号定义 (3)2.2 铭牌 (3)2.3 产品规格 (4)2.4 技术参数 (4)2.5 缩略语 (5)第三章安装及配线 (6)3.1 开箱检查 (6)3.2 使用条件 (6)3.3 安装 (7)3.4 电气配线 (7)3.5 基本接线原理图 (8)3.6 端子说明 (9)第四章显示及操作说明 (10)4.1 监控界面显示信息说明 (11)4.2 按键功能说明 (11)4.3 操作举例说明 (12)4.4 菜单 (12)4.5 控制参数A (13)4.6 显示参数B (13)4.7 保护参数C (13)4.7 保护参数C (14)4.8 高级参数D (14)第五章功率控制器功能介绍 (15)5.1 功能介绍 (15)5.2 功能参数表 (22)5.3 参数说明 (23)5.4 举例说明 (32)第六章故障处理及保养维护 (35)6.1 故障处理 (35)6.2 保养维护 (35)第七章通信说明 (37)7.1 通讯数据读写 (37)7.2 协议内容 (37)7.3 总线结构 (37)7.4 通讯帧结构 (38)7.5 MODBUS通讯协议 (38)第八章售后服务 (40)附表一 (41)I安全及注意事项危险：由于没有按要求操作，可能造成设备严重损坏或人员伤亡的场合。

注意：由于没有按要求操作可能造成中等程度伤害或轻伤，或造成物质损失的场合。

本指示对于正在工作的功率控制器非常重要，忽略这些指示可能对您造成身体损害甚至导致死亡。

○1安装控制器应安装在金属等不可燃物上，否则有发生火灾的危险。

不要安装在含有爆炸性气体的环境里，否则有引发火灾的危险。

不要把易燃、易爆物品放在控制器附近，否则有引发爆炸的危险。

不要将螺钉、垫片等金属物掉进控制器内部，否则有引发爆炸和发生火灾的危险。

三相交流调压模块使用说明书初步了解三相交流调压模块及使用场合：把一个或几个晶闸管芯片按一定的形式连接并与触发系统或者其他控制单元通过先进的封装工艺集成模块。

它是一个完整的电力移相开环控制单元，可实现对三相电力进行整流调压。

产品广泛用于于力矩电机调整，电炉控温，调光，焊机，调节变压器的初级电压/次级电压、等功率调节场合。

实现手动、自动控制，三相交流输入电无相序要求，线性控制电路，精度高，稳定性好。

模块规格型号各数字符号意义如下：模块应用及内部线路图：模块的保护方法：①过电流保护过流保护一般都推荐外接快速熔断器的方法，但快速熔断器对于短路保护引起的过流效果很好，对于一般性的过流并不能起到很好的保护效果，因为两倍于快速熔断器额定值的电流在几秒内才能熔断。

如果要取得较好的保护效果，可采用快速熔断器并使用内部带过流保护功能的模块或外接过流保护功能的控制板。

i.快速熔断器接线方法：串联于模块的交流输入端即可，三相模块要用三只ii.快速熔断器参数选择a.额定电压大于电路工作电压。

b.熔断器额定电流一般取负载电流的百分之七十到八十。

②过电压保护模块的过压保护，推荐使用阻容吸收阻容吸收回路能有效抑制晶闸管由导通到截止时产生的过电压，有效避免晶闸管被击穿。

接线方法：阻容吸收回路并联在模块每一只晶闸管芯片上即可；反并联芯片可共用一组。

模块出厂都配备相对应的阻容吸收板。

（接线示意图请参考模块接线图）模块的进一步应用（1）导通角与模块输出电流的关系模块的导通角与模块能输出的最大输出电流有直接的关系，模块的标称电流是最大导通角时能输出的最大电流。

在小导通角（输出电压与输入电压比值很小）下输出的电流为很尖的脉冲，仪表显示的电流也很小（直流仪表一般显示平均值，交流仪表显示非正弦电流时比实际值小），但是输出电流的有效值很大，半导体器件的发热与有效值的平方成正比，会使模块严重发热甚至烧毁。

因此，模块应在最大导通角的65℅以上工作。

单相、两相和三相可控硅调功器■智能化可控硅调功器■RS485通讯端口■全数字技术■CE认证和cUL认证■诊断功能最新产品系列HB = 加热器断线检测•深蓝色表示为选项3CD3000M系列MULTIDRIVE系列-CD3000E-CD3 00系列Multidrive-1PH - CD3200触发方式电源微处理器输入类型RS485POT 0K 4- 0mA 0- 0V DC SSR*HB Std RS Std AN Std**继电器输出**模拟输出MULTIDRIVE**单周期触发**移相角触发**脉冲群触发**延迟触发反馈电流（I）*功率（V×I）RS485**6 DI* 在CD3 00上选项** 在Multidrive 上提供*Multidrive6DI；4继电器输出；4模拟输出触发方式电源微处理器输入类型RS485POT 0K 4- 0mA 0- 0V DC SSRRS Std AN Std DRIVE M单周期触发移相角触发脉冲群触发延迟触发反馈电压补偿（VC）RS485选项HB CD3000M-1PHCD3000M-2PH触发方式电源微处理器输入类型RS485POT 0K 4- 0mA 0- 0V DC SSRRS Std AN Std DRIVE M脉冲群触发反馈电压补偿（VC）RS485选项HB Multidrive-2PH - CD3000E-2PH触发方式电源微处理器输入类型RS485POT 0K 4- 0mA 0- 0V DC SSRHB Std RS Std AN Std继电器输出模拟输出DRIVE E MULTIDRIVE脉冲群触发反馈功率（V×I）RS4856 DI电压补偿（VC）延迟触发单周期CD3000E 路模拟输出；4路数字输入； 路数字输出； 路继电器输出Multidrive 4路模拟输出；6路数字输入；4路继电器输出电压（V）Multidrive-3PH - CD3000E-3PHCD3000E 路模拟输出；4路数字输入； 路数字输出； 路继电器输出Multidrive4路模拟输出；6路数字输入；4路继电器输出CD3000M-3PH触发方式脉冲群触发反馈微处理器输入类型RS485POT 0K 4- 0mA 0- 0V DC SSR选项HB 电源DRIVE MRS Std AN Std电压补偿（VC）RS485RS485POT 0K 4- 0mA 0- 0V DC SSR电压（V）微处理器输入类型6 DIRS485触发方式电源延迟触发脉冲群触发**移相角触发单周期触发继电器输出模拟输出反馈DRIVE E MULTIDRIVE功率（V×I）电流（I）HB Std RS Std AN Std4带内部电流互感器时，规格为S0H和S3H。

文章编号:1004-289X(2008)05-0056-02三相可控硅电压调整装置的设计与调试罗伟1,2,黄俊1(11湖南铁道职业技术学院,湖南　株洲　412001;21中南大学软件学院,湖南　长沙　410083)摘　要:三相可控硅电压调整器具有结构简单、电源波形畸变小和高次频磁波干扰小的特点,广泛应用冷态、热态电阻大,幅度变动大的三相大功率电炉中,介绍一种简易的三相可控硅电压调整装置的设计与调试方法。

关键词:三相;可控硅;电压调整装置中图分类号:T M571 文献标识码:BD esi gn and Test of Three2pha se SCR Volt age Adjustm en t D ev i ceLUO W ei1,2,HUAN G Jun1(11Hunan Rail w ay College of Vocati onal Technol ogy,Zhuzhou412001,China;21Saft w are College,South China University,Changsha410083,China)Abstract:Three2phase SCR voltage adjust m ent device has features of si m p le in structure,s mall in power wave f or m dis2 tr oti on and s mall in high2order frequency magnetic wave interference,which is widely used in three2phase high power st ove of cold state,ther mal state,high resistance and great a mp litude change.A si m p le design and test method of three2 phase SCR voltage adjust m ent device is p resented.Key words:three2phase;SCR;voltage adjust m ent device1　引言三相可控硅电压调整控制装置适用于控制三相大功率电炉的炉温,在简易式调节器中,与一般移相可控硅调整器相比能消除各台可控硅调整器之间的干扰,采用过零触发用改变周期开关的通断比来控制炉温的方式,对电网冲击小、电源波形畸变小和高次频磁波干扰小,适用于冷态、热态电阻大,幅度变动大的对象。

调压器说明书主要用途：调压器具有波形不失真，体积小、重量轻，效率高，使用方便，运行可靠等特点，可广泛用于工业（如化工，冶金，仪器仪表，机电制造，轻工等），科学实验，公用设备，家用电器中，以实现调压，控温，调速，调光，功率控制等目的。

本系列产品分新型和老型，带J为老型，不带J为新型。

技术规格1.调压器的基本参数按表规定表1（TDGC2单相系列）2.调压器的基本参数按表规定表1（TSGC2三相系列）3.调压器额定（输出）容量：调压器额定容量按下式计算：P=√mI·u2×10^(-3)(KVA)式中：P-调压器额定输出容量（KVA)M-相数，单相M=1，三相M=3I2-额定输出电流（A）U2-最大输出电流（V）（三相为线电压）过载（%）不超过（分钟）20 6040 3060 64、调压器绝缘等级为A级，线圈平均温升限值为60℃5、过负荷能力，调压器允许短时间超过额定输出电流值。

但不能超过表2的规定基本原理与主要结构1.基本原理：调压器电刷借助于手轮主轴和刷架的作用，言线圈的磨光表面滑动，变化电刷接触位置、改变一次和二次线圈匝数比，以达到调压的目的。

2、主要结构：①单位结构：单相0.2KV A~10KV A调压器为调压单元结构，一个上端面具有一定宽度的磨光表面的线圈固定在工程塑料的底座上，接触组的电刷在弹簧压力下与线圈的磨光表面金梅接触，转动手轮带动电刷在线圈磨光表面上滑动进行调压。

单元调压器一般为台式，外面有防护通风罩。

单元调压器绕组联接如图一所示：注：图中U1-输入电压（伏）U2-输出电压（伏）D-电刷②单相组装结构，单相大容量调压器是由几个相同规格的单元组装而成，各单元的电刷接触组装在同一主轴上，线圈输入端并联连接平衡电抗器，以平衡单元间电流分布并抑制环流。

单相大容量调压器绕组联接如图2.图3所示：U1-输入电压U2-输出电压D-电刷DK DK1 DK2是平衡电抗器③三相组装结构：三相调压器由三个相同规格的单元同轴组装而成。

竭力为客户提供满意的产品和服务引言三相电路在工业领域中有广泛使用，但工业需求的电压大多不是直接的 380V，经常需要用到变流装置。

目前普遍采用的是三相全控桥式晶闸管变流电路。

在三相变流控制电路中最主要的是晶闸管的触发电路，晶闸管的模拟触发技术已经很成熟，这类电路具有精度高、抗干扰能力较强、快速、性能显著、成本较低等优点。

晶闸管触发器是以晶体管等为主要元件分立式元件所组成的电路，这种电路需使用 6 个这样功能上基本相同但触发控制相位角不同的电路组成。

虽然晶闸管触发电路的集成化已逐渐普及，目前国内常用的有 KJ 系列和 KC 系列，但由这种集成电路组成的触发器仍需用几个集成块共同组成三相全控桥式电路中 6 个晶闸管的脉冲触发电路。

三相全控制桥式变流电路的触发控制系统，不仅制作工艺繁杂，电路调试复杂，而且体积大，某些技术性能不是很好。

个别有采用单片大规模高性能晶闸管三相触发器集成电路。

但模拟触发器存在电路较复杂脉冲对称度差、调试困难、元器件受温度等环境因素影响较大而稳定性较差的缺点。

本三相调压器采用 AT89C2051 单片机，利用三个过零检测变压器，防止误触发，借助巧妙的软件设计便实现了模拟触发器的所有功能，组成了以晶闸管触发的全数字智能化三相调压器。

它仅用一片单片机就具有相序自适应，电压控制直观化、初始电压自动设置等功能。

而且可根据晶闸管触发器在三相半控、半波电路和三相全控桥、三相交流调压电路等电路的需要选择触发脉冲为单列宽脉冲和双窄脉冲，并可以利用电位器和键盘联合使用来控制输出的电压，实时显示当前电压。

采用以单片机为核心控制的晶闸管脉冲触发器电路简单，操作方便，整个控制面板集成度高，面积比以往的控制电路缩减了许多。

目前采用以单片机为核心控制晶闸管触发器的三相调压器的生产厂还很少，还处于研发阶段，因此具有较广阔的应用前景。

第一章AT89C2051性能参数简介AT89C2051是美国 ATMEL公司生产的低电压，高性能 CMOS 8位单片机，片内含 2k bytes 的可反复擦写的 Flash 只读程序存储器和 128 bytes 的随机存取数据存储器（ RAM），器件采用 ATMEL公司的高密度，非易失性存储技术生产，兼容标准 MCS－51 指令系统，片内置通用 8 位中央处理器和 Flash 存储单元，功能强大 AT89C2051单片机可为您提供许多高生价比的应用场合[1]。
