[热风,厂房,系统]大空间厂房热风供暖系统设计

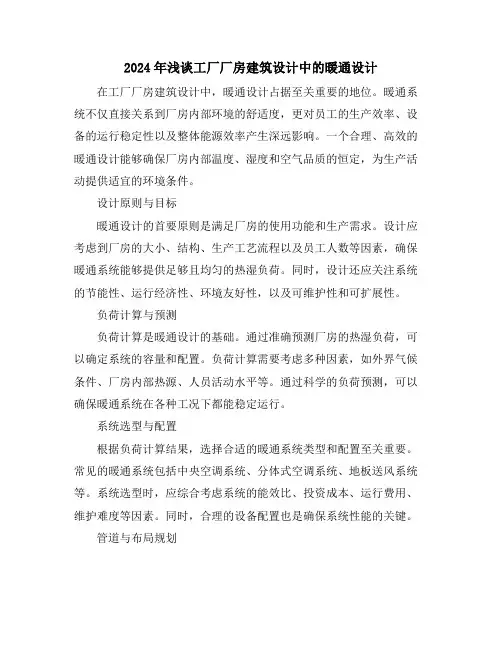

2024年浅谈工厂厂房建筑设计中的暖通设计在工厂厂房建筑设计中，暖通设计占据至关重要的地位。

暖通系统不仅直接关系到厂房内部环境的舒适度，更对员工的生产效率、设备的运行稳定性以及整体能源效率产生深远影响。

一个合理、高效的暖通设计能够确保厂房内部温度、湿度和空气品质的恒定，为生产活动提供适宜的环境条件。

设计原则与目标暖通设计的首要原则是满足厂房的使用功能和生产需求。

设计应考虑到厂房的大小、结构、生产工艺流程以及员工人数等因素，确保暖通系统能够提供足够且均匀的热湿负荷。

同时，设计还应关注系统的节能性、运行经济性、环境友好性，以及可维护性和可扩展性。

负荷计算与预测负荷计算是暖通设计的基础。

通过准确预测厂房的热湿负荷，可以确定系统的容量和配置。

负荷计算需要考虑多种因素，如外界气候条件、厂房内部热源、人员活动水平等。

通过科学的负荷预测，可以确保暖通系统在各种工况下都能稳定运行。

系统选型与配置根据负荷计算结果，选择合适的暖通系统类型和配置至关重要。

常见的暖通系统包括中央空调系统、分体式空调系统、地板送风系统等。

系统选型时，应综合考虑系统的能效比、投资成本、运行费用、维护难度等因素。

同时，合理的设备配置也是确保系统性能的关键。

管道与布局规划管道和布局规划是暖通设计中不可忽视的一环。

合理的管道布局可以确保冷热媒介的有效输送，减少能量损失。

在规划过程中，需要考虑到管道的长度、直径、保温材料等因素，以及与其他建筑元素的协调。

此外，还应注重管道的美观性和维护便利性。

节能与环保考虑在暖通设计中，节能与环保同样重要。

采用高效的暖通设备和节能技术，如变频控制、热回收等，可以显著降低能耗和运行成本。

同时，选择环保的建筑材料和制冷剂，减少对环境的影响，也是设计中需要考虑的因素。

安全与风险控制暖通系统的安全性和风险控制同样不容忽视。

设计时应确保系统的稳定运行，避免因设备故障或操作失误导致的安全事故。

此外，还应考虑到火灾等突发事件的应对措施，如设置防火阀门、烟雾探测器等安全设施。

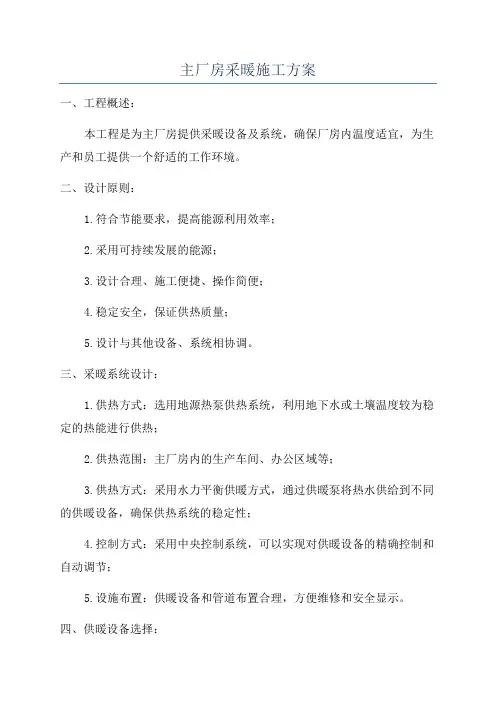

主厂房采暖施工方案一、工程概述：本工程是为主厂房提供采暖设备及系统，确保厂房内温度适宜，为生产和员工提供一个舒适的工作环境。

二、设计原则：1.符合节能要求，提高能源利用效率；2.采用可持续发展的能源；3.设计合理、施工便捷、操作简便；4.稳定安全，保证供热质量；5.设计与其他设备、系统相协调。

三、采暖系统设计：1.供热方式：选用地源热泵供热系统，利用地下水或土壤温度较为稳定的热能进行供热；2.供热范围：主厂房内的生产车间、办公区域等；3.供热方式：采用水力平衡供暖方式，通过供暖泵将热水供给到不同的供暖设备，确保供热系统的稳定性；4.控制方式：采用中央控制系统，可以实现对供暖设备的精确控制和自动调节；5.设施布置：供暖设备和管道布置合理，方便维修和安全显示。

四、供暖设备选择：1.地源热泵：选用高效率的地源热泵，能够高效利用地下水或土壤的热能；2.供热泵：选择高效率的供热泵，具有稳定的供热性能，能够满足主厂房的供热需求；3.辅助设备：选用稳定可靠的辅助设备，如循环泵、水箱、调节阀等。

五、供暖管道设计：1.供暖管道材料：选用耐压、耐腐蚀的材质，如镀锌钢管或不锈钢管；2.管道布局：根据主厂房的构造和生产区域的需求，合理布置供暖管道，确保供热效果均匀；3.管道绝热：所有暖气管道都应进行绝热处理，减少热能损失；4.管道连接：采用可靠的管道连接方式，确保不漏水。

六、供暖控制系统设计：1.温控设备：安装恰当数量的温控设备，可以实现对不同区域的温度控制；2.中央控制系统：采用中央控制系统，可以集中管理和调控供暖设备；3.智能控制：可根据不同时段的需求自动调整供暖设备的工作状态，减少能源消耗；4.报警系统：安装温度和压力报警系统，一旦出现异常情况能够及时报警。

七、安全措施：1.设备安装：按照相关规范和标准进行设备安装，确保安全可靠；2.检修通道：设置供暖设备的检修通道，方便维护和检修；3.防火措施：采取相应的防火措施，减少火灾的风险；4.漏电保护：安装适当的漏电保护装置，保证电气安全。

1200平方米厂房取暖方法1.引言1.1 概述1200平方米厂房取暖是一个重要的问题，尤其在寒冷的冬季。

为了提供一个舒适的工作环境，有效的取暖方法是至关重要的。

本篇文章将探讨针对这个规模的厂房取暖的不同方法和解决方案。

在面对1200平方米厂房的取暖问题时，我们需要考虑到多个方面。

首先，我们需要找到一种能够快速、高效地加热整个厂房的方法。

其次，我们需要确保取暖方法不会对员工的健康造成危害。

最后，我们还需要考虑取暖方法的能耗和成本，以确保它的可行性和经济性。

针对这些问题，本文将介绍两种主要的取暖方法。

第一种方法是通过集中供暖系统来加热整个厂房。

这种方法通常涉及安装锅炉和辐射式暖气设备，通过管道将热水或蒸汽输送到各个区域。

这种方法能够提供均匀而稳定的供暖效果，但需要一定的投资和维护成本。

第二种方法是通过分区取暖来解决问题。

这种方法根据厂房的不同区域，使用独立的供暖设备来加热空间。

例如，高功率的电暖器或辐射暖气可以用于办公区域，而空气热泵可以用于生产车间。

这种方法可以根据不同区域的需求来灵活调整温度，同时也可以降低能耗和成本。

综上所述，针对1200平方米厂房的取暖问题，我们可以考虑集中供暖系统和分区取暖这两种方法。

具体选择哪种方法取决于实际情况、预算和需求。

在做出决策之前，我们需要仔细权衡各种因素，并选择最适合的方式来确保员工的舒适和厂房的高效运作。

1.2文章结构文章结构分为引言、正文和结论三个部分。

引言部分主要是对整篇文章进行概述，简要介绍文章内容和目的。

首先，我们将介绍取暖方法，它是在现代生活中非常重要的一项技术。

然后，我们将讨论如何在一个1200平方米的厂房中进行取暖，并提供了两种不同的取暖方法作为参考。

最后，我们会对这些方法进行总结，并提出一些建议。

正文部分是重点，将详细介绍两种不同的取暖方法。

第一种方法是XX 方法，我们将介绍其原理、设备和效果等方面的内容。

第二种方法是XX 方法，同样会详细介绍其原理、设备和效果。

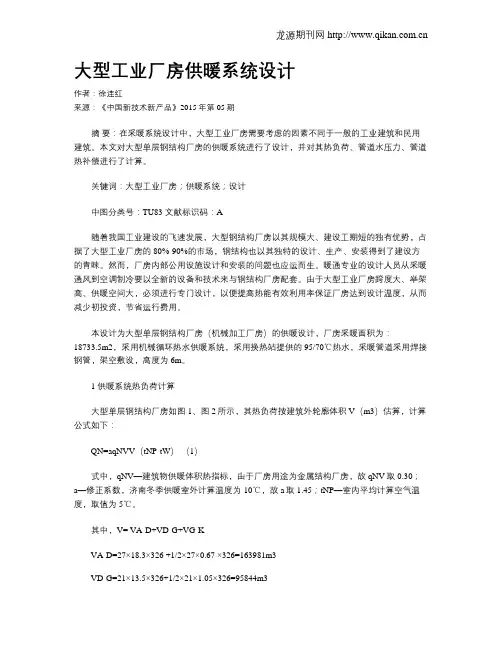

大型工业厂房供暖系统设计作者：徐连红来源：《中国新技术新产品》2015年第05期摘要：在采暖系统设计中，大型工业厂房需要考虑的因素不同于一般的工业建筑和民用建筑。

本文对大型单层钢结构厂房的供暖系统进行了设计，并对其热负荷、管道水压力、管道热补偿进行了计算。

关键词：大型工业厂房；供暖系统；设计中图分类号：TU83 文献标识码：A随着我国工业建设的飞速发展，大型钢结构厂房以其规模大、建设工期短的独有优势，占据了大型工业厂房的80%-90%的市场，钢结构也以其独特的设计、生产、安装得到了建设方的青睐。

然而，厂房内部公用设施设计和安装的问题也应运而生。

暖通专业的设计人员从采暖通风到空调制冷要以全新的设备和技术来与钢结构厂房配套。

由于大型工业厂房跨度大、举架高、供暖空间大，必须进行专门设计，以便提高热能有效利用率保证厂房达到设计温度，从而减少初投资，节省运行费用。

本设计为大型单层钢结构厂房（机械加工厂房）的供暖设计，厂房采暖面积为：18733.5m2，采用机械循环热水供暖系统，采用换热站提供的95/70℃热水，采暖管道采用焊接钢管，架空敷设，高度为6m。

1 供暖系统热负荷计算大型单层钢结构厂房如图1、图2所示，其热负荷按建筑外轮廓体积V（m3）估算，计算公式如下：QN=aqNVV（tNP-tW）（1）式中，qNV—建筑物供暖体积热指标，由于厂房用途为金属结构厂房，故qNV取0.30；a—修正系数，济南冬季供暖室外计算温度为-10℃，故a取1.45；tNP—室内平均计算空气温度，取值为5℃。

其中，V= VA-D+VD-G+VG-KVA-D=27×18.3×326 +1/2×27×0.67 ×326=163981m3VD-G=21×13.5×326+1/2×21×1.05×326=95844m3VG-K=21×13.5×326+1/2×21×0.5×326=93790m3因此，V=313615m3根据公式（1）计算得出，QN=aqNVV（tNP-tW）=1.45×0.30×313615×15=2.13×106W2 散热器的选择本设计采用TFD-6-8型对流辐射型散热器，162W/片，n= QN÷162=13100因此，散热器共计13100片。

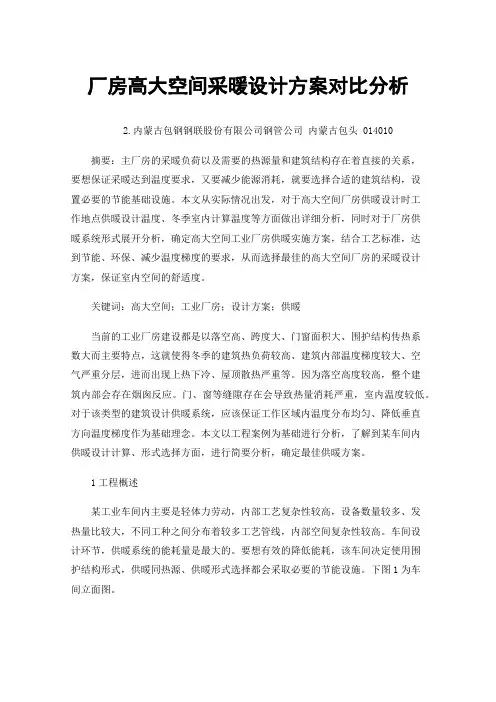

厂房高大空间采暖设计方案对比分析2.内蒙古包钢钢联股份有限公司钢管公司内蒙古包头 014010摘要：主厂房的采暖负荷以及需要的热源量和建筑结构存在着直接的关系，要想保证采暖达到温度要求，又要减少能源消耗，就要选择合适的建筑结构，设置必要的节能基础设施。

本文从实际情况出发，对于高大空间厂房供暖设计时工作地点供暖设计温度、冬季室内计算温度等方面做出详细分析，同时对于厂房供暖系统形式展开分析，确定高大空间工业厂房供暖实施方案，结合工艺标准，达到节能、环保、减少温度梯度的要求，从而选择最佳的高大空间厂房的采暖设计方案，保证室内空间的舒适度。

关键词：高大空间；工业厂房；设计方案；供暖当前的工业厂房建设都是以落空高、跨度大、门窗面积大、围护结构传热系数大而主要特点，这就使得冬季的建筑热负荷较高、建筑内部温度梯度较大、空气严重分层，进而出现上热下冷、屋顶散热严重等。

因为落空高度较高，整个建筑内部会存在烟囱反应。

门、窗等缝隙存在会导致热量消耗严重，室内温度较低。

对于该类型的建筑设计供暖系统，应该保证工作区域内温度分布均匀、降低垂直方向温度梯度作为基础理念。

本文以工程案例为基础进行分析，了解到某车间内供暖设计计算、形式选择方面，进行简要分析，确定最佳供暖方案。

1工程概述某工业车间内主要是轻体力劳动，内部工艺复杂性较高，设备数量较多、发热量比较大，不同工种之间分布着较多工艺管线，内部空间复杂性较高。

车间设计环节，供暖系统的能耗量是最大的。

要想有效的降低能耗，该车间决定使用围护结构形式，供暖同热源、供暖形式选择都会采取必要的节能设施。

下图1为车间立面图。

图1车间立面2供暖方式选择2.1高大空间工业厂房的供暖方式工业厂房供暖方式一般有散热器、底板辐射、热风等方式，下面将选取几种典型的供暖形式展开分析研究。

1）散热器供暖。

这一供暖方式通过热水/蒸汽散热器进行散热，建设成本较低，但是大跨度车间内部设置有着较高的难度。

分析发现，这种方式应用到梯度大、屋顶气温高、室内外热压差大的条件下。

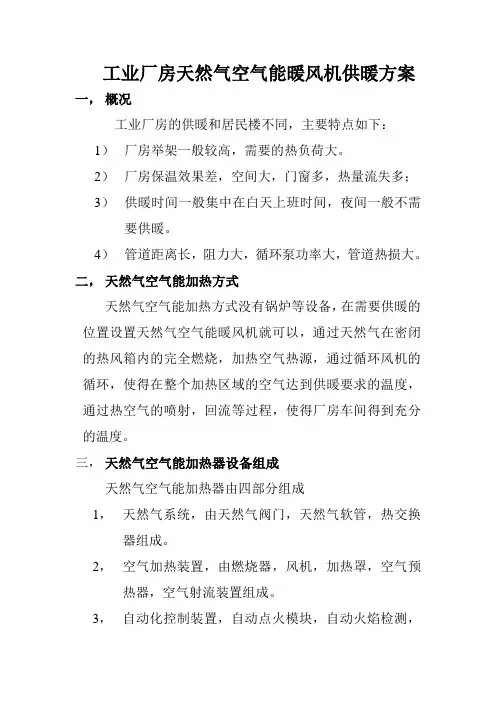

工业厂房天然气空气能暖风机供暖方案一，概况工业厂房的供暖和居民楼不同，主要特点如下：1）厂房举架一般较高，需要的热负荷大。

2）厂房保温效果差，空间大，门窗多，热量流失多；3）供暖时间一般集中在白天上班时间，夜间一般不需要供暖。

4）管道距离长，阻力大，循环泵功率大，管道热损大。

二，天然气空气能加热方式天然气空气能加热方式没有锅炉等设备，在需要供暖的位置设置天然气空气能暖风机就可以，通过天然气在密闭的热风箱内的完全燃烧，加热空气热源，通过循环风机的循环，使得在整个加热区域的空气达到供暖要求的温度，通过热空气的喷射，回流等过程，使得厂房车间得到充分的温度。

三，天然气空气能加热器设备组成天然气空气能加热器由四部分组成1，天然气系统，由天然气阀门，天然气软管，热交换器组成。

2，空气加热装置，由燃烧器，风机，加热罩，空气预热器，空气射流装置组成。

3，自动化控制装置，自动点火模块，自动火焰检测，自动阀门组，点火电极，报警装置组成。

4，温度监控系统，由温度热电偶探头，温度控制仪表装置组成。

四，天然气空气能暖风机的优势天然气空气能暖风机和原来的锅炉方式比较有以下优势：锅炉存在以下几个方面的不足之处；1，锅炉冬季必须24小时运行，在非工作时间，虽然可以减低负荷，但必须保持水温至少高于8度，大量的能耗白白浪费掉了。

所以锅炉运行中会产生无效功耗。

对于生产车间供暖来说，锅炉有三分之二的运行时间是无效的功耗。

2，锅炉的效率一般不高，热量损耗多，比如炉体散热，出渣损失，排烟热损，转换效率等等，锅炉热量有很大一部分是损失掉的。

锅炉的热效率一般都低于70%，超过30%热量是损耗掉的。

3，管输损耗，锅炉热水必须经过管道输送到车间，距离从几十米到数百米不等，热量在管输过程中的损耗非常大。

管道热损可以达到整个系统的10-20%。

4，锅炉设备辅机较多，有炉排电机，出渣电机，上煤机，鼓风机，引风机，水泵等，耗电较大。

5，锅炉属于特种设备，需要在政府部门办理备案手续，每年需要年检，操作人员需要取得上岗证件，冬季锅炉需要配备24小时值班人员。

浅议高大厂房的采暖方式摘要：结合目前国内外高大厂房的多种采暖方式，进行归纳分析，总结出适用于航空领域高大厂房的采暖方式，为今后的采暖设计提供有用的参考依据。

关键词：高大厂房, 温度梯度, 热风采暖, 辐射采暖Abstract: Combining with the tall building at home and abroad and a variety of heating means, it concludes the analysis, and this paper summarizes the applicable to aviation field of heating means tall building, for future heating design provides useful reference.Key Words: tall building, temperature gradient, hot air heating, radiation heating一、引言随着国内飞机制造行业需求的不断增长，航空企业也不断的扩容，越来越多的工业厂房拔地而起。

由于自身生产需要的原因，这些生产飞机的厂房高度几乎都超过10m，均可以认定为高大厂房。

而对于这些厂房，特别是北方地区的厂房，冬季的采暖问题是备受关注的。

采用何种采暖方式，使高大厂房内的温度既能满足生产要求，同时又做到节能降耗，这个问题一直是值得广大暖通技术人员思考和探索的课题。

二、高大厂房的采暖方式汇总高大厂房（此处暂且定义为主体高度≥10m的厂房）的采暖存在着一定的难度。

究其原因，还是一个众所周知的原因：温度梯度大，导致热量损耗大。

据《实用供热空调设计手册》上面所述，温度梯度△t一般为0.3～1.5℃/m。

高大厂房的高度是由工艺及建筑专业来定的，房高越高，厂房下部跟上部的温差越大；如此一来，温度梯度大可以认定为一个先天性的原因。

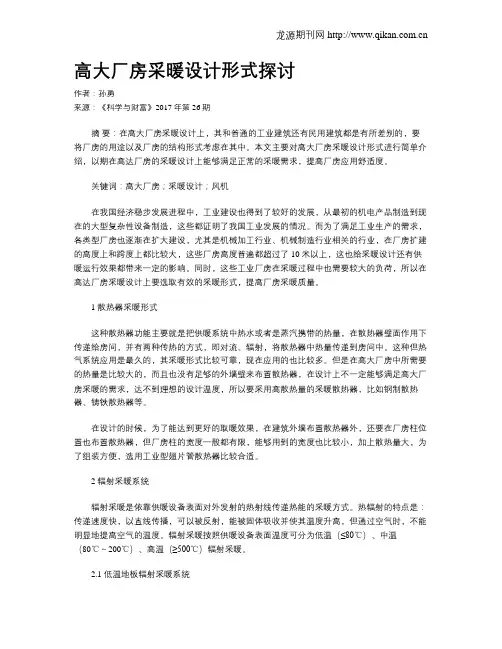

高大厂房采暖设计形式探讨作者：孙勇来源：《科学与财富》2017年第26期摘要：在高大厂房采暖设计上，其和普通的工业建筑还有民用建筑都是有所差别的，要将厂房的用途以及厂房的结构形式考虑在其中。

本文主要对高大厂房采暖设计形式进行简单介绍，以期在高达厂房的采暖设计上能够满足正常的采暖需求，提高厂房应用舒适度。

关键词：高大厂房；采暖设计；风机在我国经济稳步发展进程中，工业建设也得到了较好的发展，从最初的机电产品制造到现在的大型复杂性设备制造，这些都证明了我国工业发展的情况。

而为了满足工业生产的需求，各类型厂房也逐渐在扩大建设，尤其是机械加工行业、机械制造行业相关的行业，在厂房扩建的高度上和跨度上都比较大，这些厂房高度普遍都超过了10米以上，这也给采暖设计还有供暖运行效果都带来一定的影响。

同时，这些工业厂房在采暖过程中也需要较大的负荷，所以在高达厂房采暖设计上要选取有效的采暖形式，提高厂房采暖质量。

1 散热器采暖形式这种散热器功能主要就是把供暖系统中热水或者是蒸汽携带的热量，在散热器壁面作用下传递给房间，并有两种传热的方式，即对流、辐射，将散热器中热量传递到房间中。

这种但热气系统应用是最久的，其采暖形式比较可靠，现在应用的也比较多。

但是在高大厂房中所需要的热量是比较大的，而且也没有足够的外墙壁来布置散热器，在设计上不一定能够满足高大厂房采暖的需求，达不到理想的设计温度，所以要采用高散热量的采暖散热器，比如钢制散热器、铸铁散热器等。

在设计的时候，为了能达到更好的取暖效果，在建筑外墙布置散热器外，还要在厂房柱位置也布置散热器，但厂房柱的宽度一般都有限，能够用到的宽度也比较小，加上散热量大，为了组装方便，选用工业型翅片管散热器比较合适。

2 辐射采暖系统辐射采暖是依靠供暖设备表面对外发射的热射线传递热能的采暖方式。

热辐射的特点是：传递速度快，以直线传播，可以被反射，能被固体吸收并使其温度升高，但通过空气时，不能明显地提高空气的温度。

工业厂房天然气空气能暖风机供暖方案一，概况工业厂房的供暖和居民楼不同，主要特点如下：1）厂房举架一般较高，需要的热负荷大。

2）厂房保温效果差，空间大，门窗多，热量流失多；3）供暖时间一般集中在白天上班时间，夜间一般不需要供暖。

4）管道距离长，阻力大，循环泵功率大，管道热损大。

二，天然气空气能加热方式天然气空气能加热方式没有锅炉等设备，在需要供暖的位置设置天然气空气能暖风机就可以，通过天然气在密闭的热风箱内的完全燃烧，加热空气热源，通过循环风机的循环，使得在整个加热区域的空气达到供暖要求的温度，通过热空气的喷射，回流等过程，使得厂房车间得到充分的温度。

三，天然气空气能加热器设备组成天然气空气能加热器由四部分组成1，天然气系统，由天然气阀门，天然气软管，热交换器组成。

2，空气加热装置，由燃烧器，风机，加热罩，空气预热器，空气射流装置组成。

3，自动化控制装置，自动点火模块，自动火焰检测，自动阀门组，点火电极，报警装置组成。

4，温度监控系统，由温度热电偶探头，温度控制仪表装置组成。

四，天然气空气能暖风机的优势天然气空气能暖风机和原来的锅炉方式比较有以下优势：锅炉存在以下几个方面的不足之处；1，锅炉冬季必须24小时运行，在非工作时间，虽然可以减低负荷，但必须保持水温至少高于8度，大量的能耗白白浪费掉了。

所以锅炉运行中会产生无效功耗。

对于生产车间供暖来说，锅炉有三分之二的运行时间是无效的功耗。

2，锅炉的效率一般不高，热量损耗多，比如炉体散热，出渣损失，排烟热损，转换效率等等，锅炉热量有很大一部分是损失掉的。

锅炉的热效率一般都低于70%，超过30%热量是损耗掉的。

3，管输损耗，锅炉热水必须经过管道输送到车间，距离从几十米到数百米不等，热量在管输过程中的损耗非常大。

管道热损可以达到整个系统的10-20%。

4，锅炉设备辅机较多，有炉排电机，出渣电机，上煤机，鼓风机，引风机，水泵等，耗电较大。

5，锅炉属于特种设备，需要在政府部门办理备案手续，每年需要年检，操作人员需要取得上岗证件，冬季锅炉需要配备24小时值班人员。

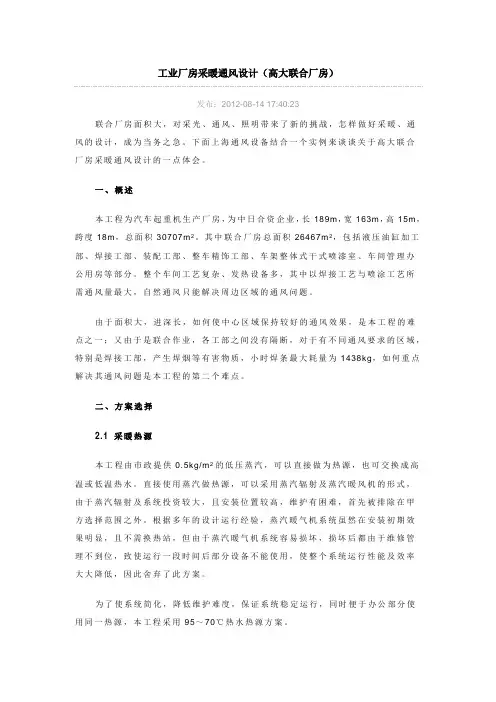

工业厂房采暖通风设计（高大联合厂房）发布：2012-08-14 17:40:23联合厂房面积大，对采光、通风、照明带来了新的挑战，怎样做好采暖、通风的设计，成为当务之急。

下面上海通风设备结合一个实例来谈谈关于高大联合厂房采暖通风设计的一点体会。

一、概述本工程为汽车起重机生产厂房，为中日合资企业，长189m，宽163m，高15m，跨度18m，总面积30707m2。

其中联合厂房总面积26467m2，包括液压油缸加工部、焊接工部、装配工部、整车精饰工部、车架整体式干式喷漆室、车间管理办公用房等部分。

整个车间工艺复杂、发热设备多，其中以焊接工艺与喷涂工艺所需通风量最大，自然通风只能解决周边区域的通风问题。

由于面积大，进深长，如何使中心区域保持较好的通风效果，是本工程的难点之一；又由于是联合作业，各工部之间没有隔断，对于有不同通风要求的区域，特别是焊接工部，产生焊烟等有害物质，小时焊条最大耗量为1438kg，如何重点解决其通风问题是本工程的第二个难点。

二、方案选择2.1 采暖热源本工程由巿政提供0.5kg/m2的低压蒸汽，可以直接做为热源，也可交换成高温或低温热水。

直接使用蒸汽做热源，可以采用蒸汽辐射及蒸汽暖风机的形式，由于蒸汽辐射及系统投资较大，且安装位置较高，维护有困难，首先被排除在甲方选择范围之外。

根据多年的设计运行经验，蒸汽暖气机系统虽然在安装初期效果明显，且不需换热站，但由于蒸汽暖气机系统容易损坏，损坏后都由于维修管理不到位，致使运行一段时间后部分设备不能使用，使整个系统运行性能及效率大大降低，因此舍弃了此方案。

为了使系统简化，降低维护难度，保证系统稳定运行，同时便于办公部分使用同一热源，本工程采用95～70℃热水热源方案。

2.2 系统型式由于办公楼部分及液压油缸车间采用常规散热器采暖及屋顶排风自然进风的方式，因此本工程方案重点放在联合厂房主体部分的方案比较论证上。

为节约运行费用，同时减少设备投资，本工程设计以自然与机械通风相结合，采暖与通风设计相结合为原则。
