供暖系统的设计热负荷
- 格式:pptx
- 大小:395.93 KB
- 文档页数:51
《供热工程》复习题第1章供暖系统的设计热负荷1.什么是供暖系统的设计热负荷?在设计室外温度t w下,为了维持室内恒温tn,供热系统在单位时间内需向建筑物供给的热量。
2.供暖系统的设计热负荷包括哪几部分?围护结构的基本耗热量,附加耗热量,冷风渗透耗热量,冷风侵入耗热量3.什么是围护结构的传热耗热量?分为哪两部分?指室内温度高于室外温度时,通过围护结构向外传递的热量包括基本耗热量和附加耗热量4.围护结构的修正耗热量包括哪几部分?朝向修正耗热量,风力附加耗热量,高度附加耗热量5.写出房间围护结构基本耗热量的计算公式,说明各项的意义。
6.在什么情况下对供暖室内外计算温差要进行修正? 如何确定温差修正系数?对供暖房间围护结构外侧不是与室外空气直接接触,而中间隔着不供暖房间或空间的场合,在计算外围护结构的基本耗热量时,为统一计算公式,要进行温度修正7.相邻房间供暖室内设计温度不同时,什么情况下计算通过隔墙和楼板的传热量。
当两个相邻供暖房间的温差大于或等于5℃时,应计算通过隔墙或楼板的传热量。
与相邻房间的温差小于5,且通过隔墙和楼板等的传热量大于该房间热负荷的10%时,应计算其传热量。
8.目前我国室外供暖计算温度确定的依据是什么?依据是不保证天数法,即采暖室外计算温度应采用历年平均不超过5天的日平均温度。
9.围护结构中空气间层的作用是什么?空间层中的空气导热系数比组成围护结构的其他材料导热系数小,增加了围护结构传热热阻,减少传热量思考:是否空气间层的厚度越厚越好?对流换热强度开始随间层的厚度的增加而减小,当间层达到一定厚度后,反而易于对流,间层热阻不再随间层厚度的增加而增加。
10.地面的传热系数是如何确定的?地带划分法:沿平行于外墙的方向2m一个把地面划分成四个地带。
平均传热系数法第一地带靠近墙角的地面面积需要计算两次11.高度修正是如何进行的?高度附加耗热量时考虑房屋高度对围护结构耗热量的影响而附加的耗热量,当房间高度大于4m时,高度增加1m,耗热量增加2%,总增量不超过15%,且应附加于房间各围护结构的基本耗热量和其他附加耗热量的总和上12.在计算供暖系统的设计热负荷时,太阳辐射得热是如何考虑的?太阳得热量可用减去一部分基本耗热量的方法列入。
采暖热负荷指标范围
采暖热负荷指标是设计和计算供暖系统时的重要参数,它指的是在规定的设计条件下,为保持室内温度达到舒适标准,单位建筑面积所需的热量。
在北方地区,民用建筑采暖热负荷指标一般按照室内外温差、建筑物保温性能、气候条件等因素综合确定。
1.对于全天连续供暖的住宅建筑,一般可取50W/平方米作为基础热
指标。
2.考虑到间歇供暖、户间传热以及其他修正因素后,实际应用时可
能需要乘以1.2的间歇供暖修正系数和1.8的户间传热修正系数等,这样得到的结果可能接近100W/平方米左右。
3.在特定室外计算温度条件下(例如室外-9°C,室内18°C),可
能会有更高的热负荷需求。
4.根据不同地区的实际情况和节能建筑的要求,实际的采暖热负荷
指标可能会有所不同,比如在北京,针对节能建筑,在特定条件下(室外平均-1.6°C,室内保证16°C)的规定平米指标可以低至约20.6瓦/平方米(相当于每平方米20.6W)。
因此,采暖热负荷指标范围通常介于基本的50W/平方米到考虑多种修正因素后的100W/平方米或以上,具体数值需根据建筑设计、地域气候特征以及节能要求等多种因素来精确计算。
供暖系统热负荷供暖系统的热负荷是指室内温度与室外温度差值乘以单位面积的传热系数,一般用来评估供暖系统所需要提供的热量。
准确计算和评估热负荷对于设计合适的供暖系统和提供舒适的室内环境至关重要。
本文将详细介绍供暖系统热负荷的计算方法以及如何优化供暖系统以提高热负荷的效率。
1. 热负荷计算方法供暖系统的热负荷计算需要考虑多个因素,包括建筑结构、外墙隔热性能、窗户的数量和材料、地板面积、室内外温度差异等。
常用的热负荷计算方法包括以下几种:1.1 等温法等温法是一种常用的热负荷计算方法,它基于建筑的平均导热系数和室内外温度差异来计算热负荷。
该方法常用于住宅和办公楼等建筑的热负荷计算。
1.2 分区法分区法将建筑划分为若干个区域,根据每个区域的导热系数、面积和室内外温度差异来计算热负荷。
这种方法适用于建筑复杂、分区较多的情况,如商场、酒店等大型建筑。
1.3 动态热负荷法动态热负荷法结合建筑的热容量和导热系数,考虑建筑结构的实际情况和不同时刻的温度变化,计算建筑的瞬时热负荷。
该方法适用于对供暖系统响应速度和热负荷波动性要求较高的场所,如医院、实验室等。
2. 优化供暖系统以提高热负荷效率为了提高供暖系统的能效和性能,可以采取以下几种方法:2.1 提高供暖设备的效率选择高效的供暖设备是提高热负荷效率的关键。
例如,采用燃气锅炉代替传统的燃煤锅炉,使用高效的地源热泵系统等,可以显著降低供暖系统的能耗。
2.2 加强建筑隔热改善建筑的隔热性能可以减少热负荷损失。
通过使用高效的隔热材料和优化建筑外墙的构造,可以降低建筑物的传热系数,减少热量的损失。
2.3 优化供热管道系统合理设计和布局供热管道系统,减少管道的长度和弯头的数量,可以降低管道传热过程中的能量损失。
另外,使用保温材料包裹供热管道,还可以减少散热损失,提高供热效率。
2.4 定期维护和清洁供暖设备定期维护和清洁供暖设备,可以确保设备的正常运行和高效工作。
定期检查和更换过滤器、清洗换热器等,可以有效地提高供暖系统的热负荷效率。

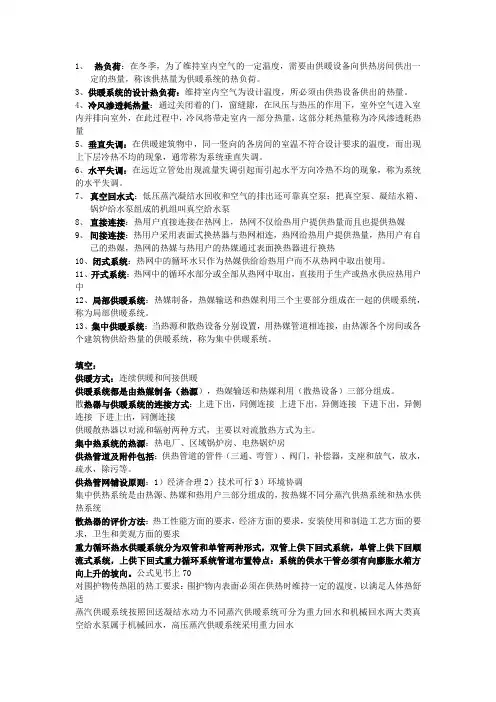

1、热负荷:在冬季,为了维持室内空气的一定温度,需要由供暖设备向供热房间供出一定的热量,称该供热量为供暖系统的热负荷。
3、供暖系统的设计热负荷:维持室内空气为设计温度,所必须由供热设备供出的热量。
4、冷风渗透耗热量:通过关闭着的门,窗缝隙,在风压与热压的作用下,室外空气进入室内并排向室外,在此过程中,冷风将带走室内一部分热量,这部分耗热量称为冷风渗透耗热量5、垂直失调:在供暖建筑物中,同一竖向的各房间的室温不符合设计要求的温度,而出现上下层冷热不均的现象,通常称为系统垂直失调。
6、水平失调:在远近立管处出现流量失调引起而引起水平方向冷热不均的现象,称为系统的水平失调。
7、真空回水式:低压蒸汽凝结水回收和空气的排出还可靠真空泵;把真空泵、凝结水箱、锅炉给水泵组成的机组叫真空给水泵8、直接连接:热用户直接连接在热网上,热网不仅给热用户提供热量而且也提供热媒9、间接连接:热用户采用表面式换热器与热网相连,热网给热用户提供热量,热用户有自己的热媒,热网的热媒与热用户的热媒通过表面换热器进行换热10、闭式系统:热网中的循环水只作为热媒供给给热用户而不从热网中取出使用。
11、开式系统:热网中的循环水部分或全部从热网中取出,直接用于生产或热水供应热用户中12、局部供暖系统:热媒制备,热媒输送和热媒利用三个主要部分组成在一起的供暖系统,称为局部供暖系统。
13、集中供暖系统:当热源和散热设备分别设置,用热媒管道相连接,由热源各个房间或各个建筑物供给热量的供暖系统,称为集中供暖系统。
填空:供暖方式:连续供暖和间接供暖供暖系统都是由热媒制备(热源),热媒输送和热媒利用(散热设备)三部分组成。
散热器与供暖系统的连接方式:上进下出,同侧连接上进下出,异侧连接下进下出,异侧连接下进上出,同侧连接供暖散热器以对流和辐射两种方式,主要以对流散热方式为主。
集中热系统的热源:热电厂、区域锅炉房、电热锅炉房供热管道及附件包括:供热管道的管件(三通、弯管)、阀门,补偿器,支座和放气,放水,疏水,除污等。
供热工程期末复习第一章 室内供暖系统的设计热负荷一、供暖系统的热负荷:是指在某一室外温度w t 下,为了达到要求的室内温度n t ,供暖系统在单位时间内向建筑物供给的热量。
供暖系统的设计热负荷:是指在设计室外温度w t '下,为了达到要求的室内温度n t ,供暖系统在单位时间内向建筑物供给的热量。
二、围护结构基本耗热量 ()n wq KF t t α''=- 三、匀质多层材料(平壁)的传热系数 P14四、围护结构的附加(修正)系数:朝向修正、风力附加、高度附加 P18五、冷风渗透耗热量:缝隙法、换气系数法、百分数法六、围护结构最小传热阻:在供暖房间中,非透明部分围护结构内表面温度达到不结露及满足人体卫生要求时的围护结构传热热阻。
经济传热阻:在一个规定年限内,使建筑物的建造费用的经营费用之和最小的围护结构传热阻。
第二章 室内供暖系统的末端装置一、对散热器的几点要求?答:1、热工性能方面的要求:散热器的传热系数K 值越高,说明其散热性能越好。
可以采用增大外壁散热面积(在外壁上加肋片)、提高散热器周围空气流速和增加散热器向外辐射强度等途径增大散热器传热系数。
2、经济方面的要求:散热器传给房间的单位热量所需金属耗量越少,成本越低,其经济型越好。
散热器的金属热强度q 是衡量散热器经济型的一个标志。
金属热强度是指散热器内热媒平均温度与室内空气温度差为1℃时,每千克质量散热器单位时间所散出的热量。
q 值越大,说明散出同样的热量所耗的金属量越小。
3、安装、使用和生产工艺方面的要求:散热器应具有一定的机械强度和承压能力;散热器的结构形式应便于组合成所需要的散热面积,结构尺寸要小,少占房间面积和空间;散热器的生产工艺应满足大批量生产的要求。
4、卫生和美观方面的要求:散热器外表光滑,不积灰和易于清扫,散热器的装设不应影响房间观感。
5、使用寿命的要求:散热器应不易于被腐蚀和破损,使用年限长。
二、钢制散热器与铸铁散热器的特点对比:答:1、金属耗量少。
