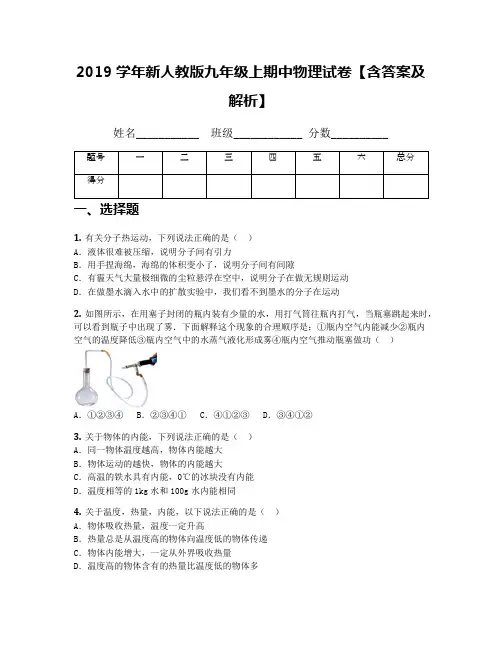

2019学年新人教版九年级上期中物理试卷【含答案及解析】姓名___________ 班级____________ 分数__________一、选择题1. 有关分子热运动，下列说法正确的是（）A．液体很难被压缩，说明分子间有引力B．用手捏海绵，海绵的体积变小了，说明分子间有间隙C．有霾天气大量极细微的尘粒悬浮在空中，说明分子在做无规则运动D．在做墨水滴入水中的扩散实验中，我们看不到墨水的分子在运动2. 如图所示，在用塞子封闭的瓶内装有少量的水，用打气筒往瓶内打气，当瓶塞跳起来时，可以看到瓶子中出现了雾．下面解释这个现象的合理顺序是：①瓶内空气内能减少②瓶内空气的温度降低③瓶内空气中的水蒸气液化形成雾④瓶内空气推动瓶塞做功（）A．①②③④ B．②③④① C．④①②③ D．③④①②3. 关于物体的内能，下列说法正确的是（）A．同一物体温度越高，物体内能越大B．物体运动的越快，物体的内能越大C．高温的铁水具有内能，0℃的冰块没有内能D．温度相等的1kg水和100g水内能相同4. 关于温度，热量，内能，以下说法正确的是（）A．物体吸收热量，温度一定升高B．热量总是从温度高的物体向温度低的物体传递C．物体内能增大，一定从外界吸收热量D．温度高的物体含有的热量比温度低的物体多5. 根据表中几种物质的比热容，判断下列说法中不正确的是（）6. 物质比热容[J/（kg•℃）]物质比热容[J/（kg•℃）]水银0.14×103沙石0.92×103水4.2×103冰2.1×103td7. 如图表示四冲程内燃机工作时各冲程的示意图，它们正确的排列顺序为（）A．甲、乙、丙、丁 B．丁、丙、乙、甲C．甲、丙、乙、丁 D．甲、丁、乙、丙8. 下列对能量转化的描述不正确的是（）A．蓄电池充电：电能一化学能B．发电机工作：电能一机械能C．萤火虫发光：生物质能一光能D．内燃机工作：化学能一内能一机械能9. 将带正电的玻璃棒靠近泡沫球，出现如图所示情形．若改用带负电的橡胶棒靠近这个泡沫球，下列推理正确的是（）A．若相互吸引，则泡沫球带正电B．若相互吸引，则泡沫球不带电C．若相互排斥，则泡沫球带正电D．若相互排斥，则泡沫球不带电10. 如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（）A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大11. =如图将电池、灯泡、导线连接起来，再依次把铅笔芯（碳棒）、塑料棒、玻璃棒、橡胶棒接到A、B之间，其中能使灯泡发光的是（）A．铅笔芯（碳棒） B．塑料棒 C．玻璃棒 D．橡胶棒12. 如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是（）A．电源电压为9V B．灯L1两端的电压为4VC．灯L2两端的电压为4V D．灯L1和灯L2的总电压为9V13. 如图所示的实物电路中，当开关闭合时，甲电流表的示数如图所示，乙电流表的示数为0.2A，则下列判断正确的是（）A．通过灯L1的电流为0.48A B．通过灯L1的电流为0.2AC．通过灯L1的电流为0.28A D．通过灯L2的电流为0.68A14. 温度一定时，关于导线的电阻，下列说法正确的是（）A．铁导线的电阻一定比铜导线的电阻大B．粗导线的电阻一定比细导线的电阻小C．将一根导线拉长，其电阻一定变大D．长短、粗细都相同的两根导线，电阻一定相同15. 李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1AB．将甲、乙两导体并联到电压为2V的电源上时，干路中的电流为0.6AC．导体甲的电阻小于导体乙的电阻D．将甲、乙两导体串联接到某电源上时，电路中的电流为0.2A，则串联电路两端的总电压为2V16. 根据欧姆定律可以得到公式R=，关于这个公式的下列说法中正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体的两端的电压增大几倍，通过它的电流也增大几倍，电压和电流的比值不变二、填空题17. 室内煮咖啡，很快能闻到香味，煮沸后香味更浓，说明分子的无规则运动剧烈程度跟有关．18. 在使用打气筒时，筒壁下部会发热，主要原因是通过方式使筒内空气内能增加，再通过方式使筒壁内能增加．19. 生活中的“热”含义非常丰富，物理学中，“天气很热”中的“热”是指高；“两手相互摩擦手会发热”的“热”是指增加．20. 柴油机在吸气冲程里吸进汽缸的是．21. 一台单缸四冲程柴油机，飞轮转速为3600r/min，该柴油机1s对外做功次．若其效率为40%，消耗5kg的柴油转化成的机械能是 J．（q柴油=4.3×107J/kg）22. 丝绸摩擦过的玻璃棒带电，是因为玻璃棒在摩擦过程中（填“得到或失去”）电子，若把玻璃棒和不带电的验电器金属球接触，发现验电器的金属箔片会张开，金属箔片张开的原因是．23. 在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上电荷，互相的缘故．24. 街道上的路灯总是同时发光同时熄灭．如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为联（填“串”或“并”）；每个用电器和控制它的开关的连接方式为联（填“串”或“并”）25. 如图所示，在电路中要使电灯L1和L2并联，应闭合开关．为了防止电路出现短路，不能同时闭合开关．26. 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，正确的连接方法为：若M与滑动变阻器接线柱A相连，则N必须连接接线柱．27. 如图为汽车油量表装置示意图，它能自动测定油箱内油面的高度，其中R是滑动变阻器，油量表是一只电流表，当油箱内油面下降时，滑动变阻器阻值，油量表示数．28. 如图所示的电路，当开关S闭合后，若电阻R1、R2并联，则甲表是表，乙表是表．29. 一段导体两端电压是10V时，导体中的电流是0.5A，此导体的电阻是Ω．如果导体两端的电压降到1V，导体的电阻是Ω．30. 经验证明，只有不高于 V的电压才是安全的；当流过人体的电流达到25mA时，会危及生命安全，那么25mA= A．三、作图题31. 自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图甲所示．想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门．请你再图乙的虚线框内画出这个电路的电路图．四、实验题32. 为了比较水和煤油的吸热能力，小明设计了如下实验步骤：A．在两个同样的烧杯中，分别装入等体积的水和煤油；B．用两支温度计分别测出水和煤油的初温；C．在烧杯中，分别放人功率相同的电热器，加热时间相同；D．用温度计分别测出水和煤油的末温．小聪认为：（1）步骤A存在的错误是：，应改为；（2）步骤C，加热时间相同是为了使水和煤油．（3）步骤B和D是为了得出水和煤油的．33. 如图所示为“探究影响导体电阻大小的因素”的实验电路图，A、B之间接电阻．（1）本实验通过观察比较电阻的大小．（2）小明发现手边只有一根较长的电阻丝，他可以探究导体的电阻是否与导体的和有关．34. 小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．①由图象可以得出结论：电压一定时，．②上述实验中，小明用5Ω的电阻做完实验后，欲更换为10Ω的电阻继续探究．接下来的正确操作应是开关，将滑动变阻器滑片移到最端（填“左”、“右”），然后将10Ω电阻接入电路，闭合开关，向（填“左”或“右”）移动滑动变阻器，使电压表示数为 V时，读出电流表的示数．五、选择题35. 随着生活条件的改善，小明家住上了新楼房，新楼使用的是天然气．小明想：将一壶水烧开究竟需要多少天然气呢？他通过实践收集如下数据：水壶里放入2000cm3、20℃的水，大火加热直至沸腾．又在物理书中查到天然气热值为8×107J/m3．[气压为1标准大气压；c水=4.2×103J/（kg•℃）]（1）烧开这壶水，水需要吸收多少热量？（2）如果小明家天然气炉具的效率是40%，烧开这壶水，需要燃烧多少m3的天然气？六、计算题36. 从2011年5月11日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω，此时电压表的示数为6V．求：（1）电压表的示数为6V时，电流表的示数为多少？（2）电压表的示数为6V时，定值电阻R1的电阻值为多少？（3）调零后，R1的电阻保持不变．某驾驶员对着测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员醉驾，此时电压表的示数为多少？参考答案及解析第1题【答案】第2题【答案】第3题【答案】第4题【答案】第5题【答案】第6题【答案】第7题【答案】第8题【答案】第9题【答案】第10题【答案】第11题【答案】第12题【答案】第13题【答案】第14题【答案】第15题【答案】第16题【答案】第17题【答案】第18题【答案】第19题【答案】第20题【答案】第21题【答案】第22题【答案】第23题【答案】第24题【答案】第25题【答案】第26题【答案】第27题【答案】第28题【答案】第29题【答案】第30题【答案】第31题【答案】第32题【答案】第33题【答案】第34题【答案】第35题【答案】。

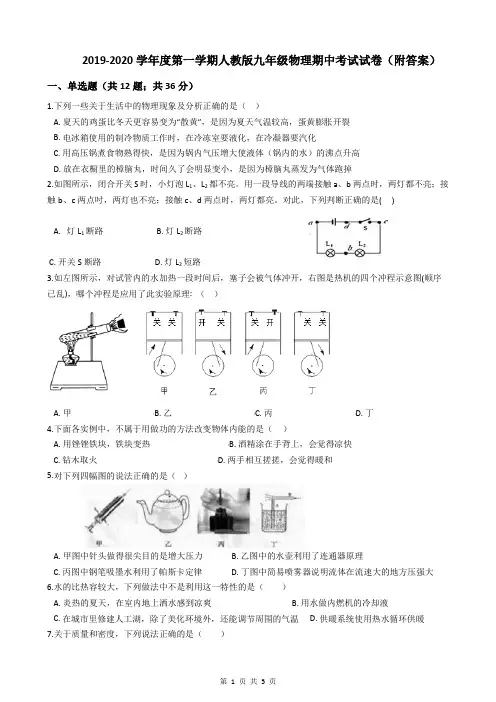

2019-2020学年度第一学期人教版九年级物理期中考试试卷（附答案）一、单选题（共12题；共36分）1.下列一些关于生活中的物理现象及分析正确的是（）A. 夏天的鸡蛋比冬天更容易变为“散黄”，是因为夏天气温较高，蛋黄膨胀开裂B. 电冰箱使用的制冷物质工作时，在冷冻室要液化，在冷凝器要汽化C. 用高压锅煮食物熟得快，是因为锅内气压增大使液体（锅内的水）的沸点升高D. 放在衣橱里的樟脑丸，时间久了会明显变小，是因为樟脑丸蒸发为气体跑掉2.如图所示，闭合开关S时，小灯泡L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点吋，两灯也不亮；接触c、d两点时，两灯都亮。

对此，下列判断正确的是( )A.灯L1断路B. 灯L2断路C. 开关S断路D. 灯L2短路3.如左图所示，对试管内的水加热一段时间后，塞子会被气体冲开，右图是热机的四个冲程示意图(顺序已乱)，哪个冲程是应用了此实验原理: （）A. 甲B. 乙C. 丙D. 丁4.下面各实例中，不属于用做功的方法改变物体内能的是（）A. 用锉锉铁块，铁块变热B. 酒精涂在手背上，会觉得凉快C. 钻木取火D. 两手相互搓搓，会觉得暖和5.对下列四幅图的说法正确的是（）A. 甲图中针头做得很尖目的是增大压力B. 乙图中的水壶利用了连通器原理C. 丙图中钢笔吸墨水利用了帕斯卡定律D. 丁图中简易喷雾器说明流体在流速大的地方压强大6.水的比热容较大，下列做法中不是利用这一特性的是（）A. 炎热的夏天，在室内地上洒水感到凉爽B. 用水做内燃机的冷却液C. 在城市里修建人工湖，除了美化环境外，还能调节周围的气温D. 供暖系统使用热水循环供暖7.关于质量和密度，下列说法正确的是（）A. 物体质量的大小与地理位置有关B. 同种物质组成的物体，体积大的密度小C. 冰熔化成水后，密度变大D. 物质的密度与质量成正比8.下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（）A. 电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B. 马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C. 厨房的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的D. 一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的9.如图中．甲、乙两电表安装正确，其中（）A. 甲是电流表，乙是电压表B. 甲是电压表，乙是电流表C. 甲、乙都是电压表D. 甲、乙都是电流表10.如图甲是半导体材料制成的电阻L和电阻R的I-U关系图象。

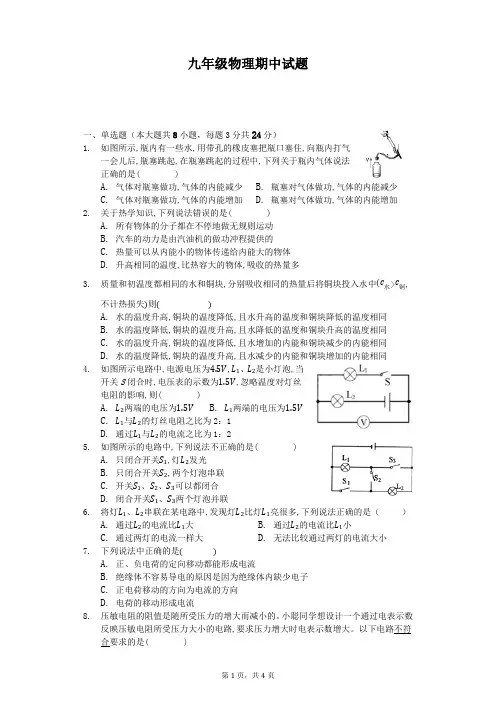

九年级物理期中试题一、单选题（本大题共8小题，每题3分共24分）1.如图所示,瓶内有一些水,用带孔的橡皮塞把瓶口塞住,向瓶内打气一会儿后,瓶塞跳起,在瓶塞跳起的过程中,下列关于瓶内气体说法正确的是( )A. 气体对瓶塞做功,气体的内能减少B. 瓶塞对气体做功,气体的内能减少C. 气体对瓶塞做功,气体的内能增加D. 瓶塞对气体做功,气体的内能增加2.关于热学知识,下列说法错误的是( )A. 所有物体的分子都在不停地做无规则运动B. 汽车的动力是由汽油机的做功冲程提供的C. 热量可以从内能小的物体传递给内能大的物体D. 升高相同的温度,比热容大的物体,吸收的热量多3.质量和初温度都相同的水和铜块,分别吸收相同的热量后将铜块投入水中水铜,不计热损失则A. 水的温度升高,铜块的温度降低,且水升高的温度和铜块降低的温度相同B. 水的温度降低,铜块的温度升高,且水降低的温度和铜块升高的温度相同C. 水的温度升高,铜块的温度降低,且水增加的内能和铜块减少的内能相同D. 水的温度降低,铜块的温度升高,且水减少的内能和铜块增加的内能相同4.如图所示电路中,电源电压为,、是小灯泡,当开关S闭合时,电压表的示数为,忽略温度对灯丝电阻的影响,则( )A. 两端的电压为B. 两端的电压为C. 与的灯丝电阻之比为2：1D. 通过与的电流之比为1：25.如图所示的电路中,下列说法不正确的是( )A. 只闭合开关,灯发光B. 只闭合开关,两个灯泡串联C. 开关、、可以都闭合D. 闭合开关、两个灯泡并联6.将灯、串联在某电路中,发现灯比灯亮很多,下列说法正确的是（）A. 通过的电流比大B. 通过的电流比小C. 通过两灯的电流一样大D. 无法比较通过两灯的电流大小7.下列说法中正确的是A. 正、负电荷的定向移动都能形成电流B. 绝缘体不容易导电的原因是因为绝缘体内缺少电子C. 正电荷移动的方向为电流的方向D. 电荷的移动形成电流8.压敏电阻的阻值是随所受压力的增大而减小的。

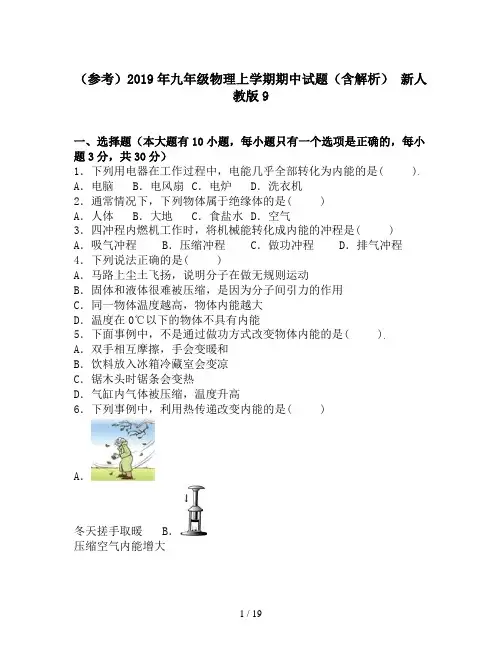

（参考）2019年九年级物理上学期期中试题（含解析）新人教版9一、选择题（本大题有10小题，每小题只有一个选项是正确的，每小题3分，共30分）1．下列用电器在工作过程中，电能几乎全部转化为内能的是( ) A．电脑B．电风扇C．电炉D．洗衣机2．通常情况下，下列物体属于绝缘体的是( )A．人体B．大地C．食盐水D．空气3．四冲程内燃机工作时，将机械能转化成内能的冲程是( ) A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．下列说法正确的是( )A．马路上尘土飞扬，说明分子在做无规则运动B．固体和液体很难被压缩，是因为分子间引力的作用C．同一物体温度越高，物体内能越大D．温度在0℃以下的物体不具有内能5．下面事例中，不是通过做功方式改变物体内能的是( )A．双手相互摩擦，手会变暖和B．饮料放入冰箱冷藏室会变凉C．锯木头时锯条会变热D．气缸内气体被压缩，温度升高6．下列事例中，利用热传递改变内能的是( )A．冬天搓手取暖B．压缩空气内能增大C ．烧水时水温升高 D ．下滑时臀部发热7．为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的电路图是( )A ．B ．C ．D ．8．小红发现某个教室里的开关可以同时控制两盏灯，这个教室里的电路图应是下图中的( )A ．B ．C ．D ．9．如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是( )A ．电灯L1断路B ．电灯L2断路C ．电灯L1短路D ．电灯L2短路10．如图所示为滑动变阻器的四种接线方法．当滑片P 向右移动时，电路中的电阻变大的接法是( )A ．B ．C ．D ．二、填空题（本大题有7小题，每小题4分，共28分）11．在玻璃、陶瓷碗、铁钉中，属于导体的是__________；如图所示是常见的多功能插座，其中指示灯是一个发光二极管，它是由__________材料制成的．12．经验证明，人体的安全电压为__________V，家庭电路里的电视机、电饭煲等家用电器的连按方式是__________联．13．一节干电池电压为1.5伏，要得到6V的电压，需__________节干电池__________联．14．把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球一定__________（选填“不带电”、“带负电”或“带正电”）．××市一年四季漫步在西海岸带状公园，可以闻到阵阵的花香，从物理学的角度来讲，这是__________现象．15．人们常用水给汽车发动机降温，这是因为水的__________较大；在这一过程中，水的温度会改变，这是通过__________的方式改变其内能．16．在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机关工作过程中的两个冲程示意图．与压缩冲程原理相同的是__________．图__________所示的演示实验；汽油机利用内能来做功的冲程是__________图．17．如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时．另一个仍能正常工作，这两个转向灯在电路中的连接方式为__________，转向杆相当干电路中的__________．三、实验和作图题（第18题4分，第19题6分，第20题10分，共20分）18．小明连接好了一个电路，如图1所示．（1）请在图2的方框内画出他的电路图．（2）小红认为此电路有缺点，因为没法只让灯L2亮，而灯L1不亮．小红想将此电路改为由S1、S2分别控制灯L1、L2的并联电路，应该如何连接？请你帮她想个解决的办法，用笔画线代替导线连接图3的实物电路图．19．为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验．实验数据记录如表．（1）在实验过程中控制加热时间相同，通过比较__________来研究水和食用油吸热能力的差异．（2）从表中数据可知，水和食用油的质量__________（选填“相同”或“不相同”），加热结束时，食用油的温度比水温度__________（选填“高”或“低”）．（3）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量__________（选填“大于”或“小于”或“等于”）食用油吸收的热量．（4）实验表明，__________（选填“水”或“食用油”）吸热的能力更强，物质的这种特性用__________这个物理量来描述．20．小明同学对串联电路电压规律进行了探究．（1）按图所示的电路图连接电路时，开关必须__________．（2）测L2两端的电压时，小明为了节省实验时间，他采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上，你认为这种接法__________（填“正确”或“不正确”）理由是：__________．（3）测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和．此实验结，理由是__________．10分，22题12分，共22分，解答时应写必要的文字说明，公式和具体的计算步骤）21．在如图1所示的电路中，当闭合开关后，两个电压表的指针偏转均为图2所示，（1）若通过L1的电流为1A，那么通过L2的电流为多少呢？（2）请计算出灯泡L1和L2两端的电压分别为多少？22．太阳能热水器是把太阳能转化为内能的设备之一，某品牌太阳能热水器每小时平均接收4.2×106J的太阳能，在5小时的有效照射时间内，将热水器中质量为100kg、初温为20℃的水温升高到40℃，求：（1）在5小时的有效照射时间内，热水器中的水吸收的热量Q（水的比热容c水=4.2×103J/（kg•℃））（2）热水器5小时内接收到的太阳能E．（3）热水器的效率η．（4）若改用煤气来加热这些水，需要完全燃烧多少千克煤气？（煤气的热值q=4.2×107J/kg，假设煤气燃烧放出的热量全部被水吸收）2015-2016学年××市国科园实验学校中学部九年级（上）期中物理试卷一、选择题（本大题有10小题，每小题只有一个选项是正确的，每小题3分，共30分）1．下列用电器在工作过程中，电能几乎全部转化为内能的是( ) A．电脑B．电风扇C．电炉D．洗衣机【考点】电功的实质．【专题】电能和电功率．【分析】①电流做功的过程，实际上就是个能量转化的过程，从电能转化成其它形式的能．②知道常见的用电器的能量的转化．【解答】解：电风扇和洗衣机主要是把电能转化为机械能，而电脑是把电能转化为声能、光能和机械能等；电炉是消耗了电能得到了内能，电能几乎全部转化为内能．故选C．【点评】本题主要考查学生对：电流做功的实质的了解和掌握，是一道基础题．2．通常情况下，下列物体属于绝缘体的是( )A．人体B．大地C．食盐水D．空气【考点】绝缘体；导体．【专题】定性思想．【分析】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．【解答】解：人体、大地、食盐水，都容易导电，是导体．空气不容易导电，是绝缘体．故选D．【点评】本题考查了导体和绝缘体的概念．对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背．如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体，酸碱盐的水溶液都是导体．3．四冲程内燃机工作时，将机械能转化成内能的冲程是( )A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程【考点】内燃机的四个冲程．【专题】应用题．【分析】四冲程内燃机包括吸气、压缩、做功、排气四个冲程．其中有两个冲程存在能量转化：压缩冲程将机械能转化为内能，做功冲程将内能转化为机械能．【解答】解：在四冲程内燃机的四个冲程中，压缩冲程中活塞压缩气体对其做功，将机械能转化为内能．故选B．【点评】此题主要考查了四个冲程中的能量转化情况．压缩冲程与做功冲程发生了能量的转化，转化情况正好相反．4．下列说法正确的是( )A．马路上尘土飞扬，说明分子在做无规则运动B．固体和液体很难被压缩，是因为分子间引力的作用C．同一物体温度越高，物体内能越大D．温度在0℃以下的物体不具有内能【考点】机械运动；内能的概念；温度、热量与内能的关系；分子间的作用力．【专题】分子热运动、内能；长度、时间、速度．【分析】A、注意分子运动和物质运动的区别，分子是看不见的，固体小颗粒是看得见的．B、分子间存在引力，使得固体和液体能保持一定的体积，它们里面的分子不致散开．C、物体的内能跟物体的质量、状态、温度有关．D、一切物体都有内能．【解答】解：A、尘土飞扬是物质的运动，属于机械运动，故A错误；B、液体和固体很难被压缩，说明分子间有斥力的存在，故B错误；C、同一物体，质量相同，即温度越高内能越大，故C正确；D、一切物体都有内能，故温度低于0℃的物体也具有内能，故D错误．故选：C．【点评】本题考查机械运动、内能的概念、分子的作用力，属于基础题．5．下面事例中，不是通过做功方式改变物体内能的是( )A．双手相互摩擦，手会变暖和B．饮料放入冰箱冷藏室会变凉C．锯木头时锯条会变热D．气缸内气体被压缩，温度升高【考点】做功改变物体内能．【专题】应用题；热和能．【分析】改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程．【解答】解：A、双手互搓使手暖和是克服摩擦做功让手暖和的，属于做功改变物体的内能，不符合题意；B、饮料放入冰箱冷藏室会变凉，热量由饮料转移到冰箱内，是通过热传递让饮料变凉的，不属于做功改变物体的内能，符合题意；C、锯木头时锯条会变热，是克服摩擦做功使锯条温度升高的，属于做功改变物体的内能，不符合题意；D、气缸内气体被压缩，温度升高，是通过压缩气体做功使气体温度升高的，属于做功改变物体的内能，不符合题意．故选B．【点评】此题是考查对做功和热传递改变物体内能的辨别，是中考热点，属于易错题目．6．下列事例中，利用热传递改变内能的是( )A．冬天搓手取暖B．压缩空气内能增大C．烧水时水温升高D．下滑时臀部发热【考点】热传递改变物体内能．【专题】分子热运动、内能．【分析】改变物体内能有两种方式：做功和热传递．做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化，热传递实质是内能从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分，必须有温差．【解答】解：A、冬天搓手取暖，克服手与手间摩擦做功，使手的内能增加，温度升高，属于做功改变物体的内能，不符合题意；B、压缩空气点火，压缩空气做功，使空气的内能增加、温度升高，属于做功改变物体的内能，不符合题意．C、烧水时水温升高，水从火吸收热量、温度升高，属于热传递改变物体的内能，符合题意；D、从滑梯上滑下时克服摩擦做功，使臀部内能增加、温度升高，属于做功改变物体的内能，不符合题意．故选：C．【点评】本题主要考查学生对改变物体内能两种方法的理解和掌握．要明确内能可以由温度的物体转移到到温度低的物体，也可以由物体的高温部分转移到低温部分．7．为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的电路图是( )A．B．C．D．【考点】电路图设计．【专题】电流和电路．【分析】由题意知，未系好安全带时指示灯亮，系好安全带灯泡不亮，说明开关断开指示灯亮，否则灯泡不亮即被短路了．【解答】解：由题意知，指示灯与S并联，但电路不会出现短路，即电路中有保护电阻；结合选项可知C符合题意，ABD不符合．故选C．【点评】本题利用了对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻是保护电阻，可使电路对电源不被短路．8．小红发现某个教室里的开关可以同时控制两盏灯，这个教室里的电路图应是下图中的( )A．B．C．D．【考点】串、并联电路的设计．【专题】图析法；电流和电路．【分析】根据开关与所控制用电器必须串联，若开关要同时控制并联电路中几个的用电器，则开关必须连在干路上．【解答】解：由题意可知，电灯是教室里的，使用的是照明电压，两盏灯必须是并联的；因为并联电路干路中的开关也可以控制整个电路，所以由一个开关同时控制两盏灯，则开关必须连在干路上．分析电路图可知D选项符合题意．故选D．【点评】本题考查的根据串并联电路的特点判断家庭电路的连接情况．9．如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【考点】电流表、电压表在判断电路故障中的应用．【专题】应用题．【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【解答】解：A、电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意．B、电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意．C、电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意．D、电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意．故选A．【点评】此题考查了电路故障，要学会使用电流表、电压表来检测电路故障．10．如图所示为滑动变阻器的四种接线方法．当滑片P向右移动时，电路中的电阻变大的接法是( )A．B．C．D．【考点】滑动变阻器的使用．【专题】基本仪器的使用专题．【分析】滑动变阻器是通过改变电阻丝接入电路的长度来改变电阻大小的．电阻丝接入电路的长度越长，电路中的电阻就越大；反之就越小．因此可以根据电阻丝接入电路长度的变化来确定电阻的变化．【解答】解：要使P向右移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长．A、接线柱C、B接入电路，滑片P向右移动时，接入电路的电阻丝PB 的长度变短，所以电路中的电阻变小；故A不符合题意．B、接线柱A、D接入电路，当滑片P向右移动时，接入电路的电阻丝AP的长度变长，所以电路中的电阻变大．故B符合题意．C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化．故C不符合题意．D、接线柱B、D接入电路，滑片P向右移动时，接入电路的电阻丝PB 的长度变短，所以电路中的电阻变小．故D不符合题意．故选B【点评】滑动变阻器的滑片移动时，其接入电路的阻值变化，取决于它所选取的下面的接线柱是哪一个，上面的两个接线柱实质上是一个．使用时，接线柱的选取要一上一下．若同时选取了下面的两个接线柱，此时的滑动变阻器为定值电阻；若同时选取了上面的接线柱，滑动变阻器没有接入电路．二、填空题（本大题有7小题，每小题4分，共28分）11．在玻璃、陶瓷碗、铁钉中，属于导体的是铁钉；如图所示是常见的多功能插座，其中指示灯是一个发光二极管，它是由半导体材料制成的．【考点】导体和绝缘体的区别．【专题】应用题；比较思想；归纳法；电流和电路．【分析】善于导电的是导体，不善于导电的是绝缘体，导体和绝缘体没有绝对的界限，导电性能介于二者之间的是半导体，常见的半导体有：硅、锗等．【解答】解：在通常情况下，人体、大地、金属是容易导电的物体，是导体；塑料、油、橡胶、玻璃、陶瓷是不容易导电的物体，是绝缘体，故玻璃、陶瓷碗属于绝缘体，铁钉属于导体；发光二极管是利用半导体材料制成的．故答案为：铁钉；半导体．【点评】此题考查的是基础知识，只要掌握了导体、绝缘体、半导体的分类依据，就能顺利解答．12．经验证明，人体的安全电压为不高于36V，家庭电路里的电视机、电饭煲等家用电器的连按方式是并联．【考点】家庭电路的组成．【专题】应用题；电流和电路．【分析】（1）人体的安全电压为不高于36V．（2）家庭电路中，各家用电器之间是并联的，为了用电器正常工作而且互不影响．【解答】解：人体的安全电压为不高于36V．我国家庭电路的电压是220V，电视机、电饭煲等家用电器的额定电压都是220V，为了使各用电器正常工作且互不影响，各用电器之间是并联的．故答案为：不高于36；并．【点评】记住家庭电路的电压，掌握家庭电路中各用电器之间，开关和用电器之间的连接方法．13．一节干电池电压为1.5伏，要得到6V的电压，需4节干电池串联．【考点】电压．【专题】应用题；电压和电阻．【分析】根据干电池串联后的电压与每节干电池的关系进行分析，即总电压等于每节干电池电压之和．【解答】解：因为需要6V的电压，而每节干电池的电压为1.5V，所以4节干电池串联后的总电压为6V．故答案为：4；串．【点评】知道干电池串联后的电压与每节干电池电压的关系．14．把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球一定带负电（选填“不带电”、“带负电”或“带正电”）．××市一年四季漫步在西海岸带状公园，可以闻到阵阵的花香，从物理学的角度来讲，这是扩散现象．【考点】物体带电情况的判断；扩散现象．【专题】应用题；比较思想；归纳法；分子热运动、内能；电流和电路．【分析】自然界中只有两种电荷，即正电荷和负电荷，它们之间的作用规律：同种电荷相排斥，异种电荷相吸引．一切物质的分子都在不停的做无规则运动．【解答】解：用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球一定带负电．闻到花香是花香分子不停做无规则运动的结果，属于扩散现象．故答案为：带负电；扩散．【点评】本题考查摩擦起电和扩散现象，相对比较简单，属于基础题．15．人们常用水给汽车发动机降温，这是因为水的比热容较大；在这一过程中，水的温度会改变，这是通过热传递的方式改变其内能．【考点】水的比热容的特点及应用；热传递改变物体内能．【专题】热和能．【分析】（1）单位质量的某种物质温度升高（或降低）1℃吸收（或放出）的热量为该物质的比热容，水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；（2）改变物体内能的方法有二：一是做功，二是热传递，在热传递的过程中，高温物体或物体的高温部分，内能减小，温度降低；低温物体或物体的低温部分，内能增大，温度升高．【解答】解：（1）因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以常用水给汽车发动机降温；（2）在该过程中，发动机放出热量、温度降低，水吸收热量、温度升高，发生了热传递．故答案为：比热容、热传递．【点评】本题主要考查了学生对水的比热容大的特点及应用、改变物体内能的方法的了解和掌握，应用好“物体的m、△t相同时，c大的Q大”是本题的关键．16．在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机关工作过程中的两个冲程示意图．与压缩冲程原理相同的是乙．图丁所示的演示实验；汽油机利用内能来做功的冲程是丙图．【考点】内燃机的四个冲程；内能的利用及其意义；做功改变物体内能．【专题】应用题；比热容、热机、热值．【分析】（1）解决此题要知道内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，其中在做功冲程中，是内燃机的内能转化为机械能，在压缩冲程中是机械能转化为内能．（2）改变物体内能的方式有热传递和做功两种．做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化．对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低．【解答】解：甲图对试管中的水加热，加快水的蒸发，使试管中水的内能增大，体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能．乙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧．是通过对物体做功来增大物体内能的，即是将机械能转化为内能的过程．丙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，做功冲程将内能转化为机械能．丁图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，压缩冲程是把机械能转化为内能的过程．由以上分析不难看出与压缩冲程原理相同的是乙，如图丁所示的演示实验；汽油机利用内能来做功的冲程是丙图．故答案为：乙；丁；丙．【点评】此题是通过内燃机的工作原理和课本中的实验来验证做功改变物体内能的方法，是一道比较简单的实验题，掌握热机的工作原理，学会变通．17．如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时．另一个仍能正常工作，这两个转向灯在电路中的连接方式为并联，转向杆相当干电路中的开关．【考点】串联电路和并联电路的辨别．【专题】电流和电路．【分析】要解决此题，需要掌握串并联电路的特点：串联电路，电流只有一条通路，开关控制整个电路．并联电路电流有多条通路，各支路互不影响．【解答】解：汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但转向灯可以单独工作，所以它们是并联的．司机拨动的这根横杆，转向灯才会工作，所以这根杆子起到了开关的作用．故答案为：并联；开关．【点评】此题主要考查了串、并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作．三、实验和作图题（第18题4分，第19题6分，第20题10分，共20分）18．小明连接好了一个电路，如图1所示．（1）请在图2的方框内画出他的电路图．（2）小红认为此电路有缺点，因为没法只让灯L2亮，而灯L1不亮．小红想将此电路改为由S1、S2分别控制灯L1、L2的并联电路，应该如何连接？请你帮她想个解决的办法，用笔画线代替导线连接图3的实物电路图．【考点】根据实物图画电路图；实物的电路连接．。

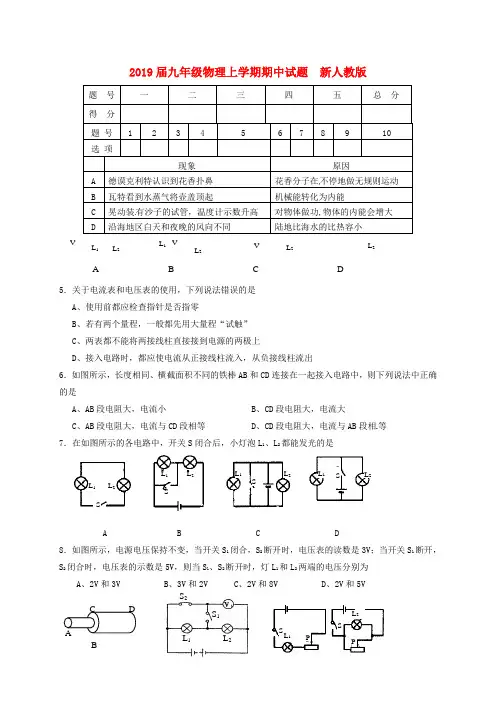

A B C D VL1L2 SSL1L2SL1L2L2L1S 2019届九年级物理上学期期中试题新人教版花香分子在不停地做无规则运动有沙子的试管，温度计示数升高5．关于电流表和电压表的使用，下列说法错误的是A、使用前都应检查指针是否指零B、若有两个量程，一般都先用大量程“试触”C、两表都不能将两接线柱直接接到电源的两极上D、接入电路时，都应使电流从正接线柱流入，从负接线柱流出6．如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起接入电路中，则下列说法中正确的是A、AB段电阻大，电流小B、CD段电阻大，电流大C、AB段电阻大，电流与CD段相等D、CD段电阻大，电流与AB段相等7．在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是A B C D8．如图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则当S1、S2断开时，灯L1和L2两端的电压分别为A、2V和3VB、3V和2VC、2V和8VD、2V和5VBSL1 PL2SPS2S1L1L2M MMMSSSSS SSS A B CD6题图 8题图 9题图9．在如图所示的两个电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是A 、L 1、L 2都变亮B 、L 1、L 2都变暗C 、L 1变暗，L 2变亮D 、L 1变暗，L 2的亮度不变10．小轿车车门上都安装有电动升降玻璃，驾驶员一侧有一升降按键S 1，可以控制四个车门的玻璃升降，而每个车门上也有一个按键开关S 2，只用来控制本车门的玻璃升降。

下列各图中能实现这一功能的是二、填空题（共3个小题，每空1分，共8分）11．电源是提供（选填“通路”或“断路”）。

12．如图所示为生活中常用的热水瓶，其外壁采用镀银的双层玻璃，并将中间抽成真空，这是为了减少 。

注入一定量的热水后，立即盖上软木塞，软木塞会跳起来。

2019-2020学年九年级物理上学期期中考试试卷一、单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑．1．下列有关说法正确的是（）A．将掉在地上的物理课本捡起放在课桌上，人对书做功约20JB．核能是不可再生能源C．正常状态下，人两次心跳的时间间隔大约3sD．大拇指甲宽度约200mm2．下列四幅图片与其对应的说法，正确的是（）A．图中摩托车的消音器是在人耳处减弱噪声的B．图中蝙蝠的导航系统在太空中依然可能发挥作用C．图中正在发声的音叉把小球反复弹开，说明发声的音叉在振动D．图中自制橡皮筋吉他的橡皮筋粗细不同，是为了改变声音的音色3．在下面四种现象中，属于光的折射现象的是（）A．潜水艇利用潜望镜观察水面情况B．站在河水中的同学看到水中的腿变短了C．光线射到不透明物体上，在物体后面形成影子D．青山垂柳在湖面上的倒影4．通过热传递，某物质从固态变为液态，图甲是该过程物体的温度随时间变化图象，图乙的示意图形象反映物质气液固三态分子排列的特点。

下列说法正确的是（）A．t1时刻物体分子的排列特点是a图B．该过程是液化过程C．该过程需要吸热D．t2、t3时刻物体内能相等5．如图所示，叠放在一起的物体A和B，在水平恒力F的作用下一起向右做匀速直线运动，则下列说法中正确的是（）A．物体A不受摩擦力B．物体B对地面的压力和地面对它的支持力是一对平衡力C．若增大拉力F，则物体B与地面间的摩擦力不变D．若物体B遇到障碍物突然停止，则物体A向右倾6．下面是教材中的几幅画，对图中所示的情景，下列说法正确的是（）A．踢出去的足球虽然会继续“飞行”，但它总会停下来，说明物体运动必须有力维持B．跳远运动员助跑可以提高成绩，是利用了身体的惯性C．男孩水平用力推车但没推动，是因为他的推力小于车所受的阻力D．锤头向下运动的速度越大，则惯性越大7．如图甲所示的电路中，定值电阻R1为10Ω，R2为滑动变阻器，电源电压保持不变。

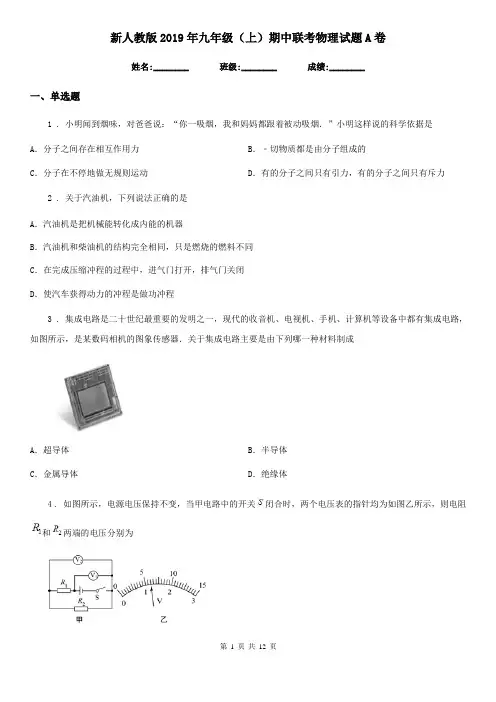

新人教版2019年九年级（上）期中联考物理试题A卷姓名:________ 班级:________ 成绩:________一、单选题1 . 小明闻到烟味，对爸爸说：“你一吸烟，我和妈妈都跟着被动吸烟．”小明这样说的科学依据是A．分子之间存在相互作用力B．﹣切物质都是由分子组成的C．分子在不停地做无规则运动D．有的分子之间只有引力，有的分子之间只有斥力2 . 关于汽油机，下列说法正确的是A．汽油机是把机械能转化成内能的机器B．汽油机和柴油机的结构完全相同，只是燃烧的燃料不同C．在完成压缩冲程的过程中，进气门打开，排气门关闭D．使汽车获得动力的冲程是做功冲程3 . 集成电路是二十世纪最重要的发明之一，现代的收音机、电视机、手机、计算机等设备中都有集成电路，如图所示，是某数码相机的图象传感器．关于集成电路主要是由下列哪一种材料制成A．超导体B．半导体C．金属导体D．绝缘体4 . 如图所示，电源电压保持不变，当甲电路中的开关闭合时，两个电压表的指针均为如图乙所示，则电阻和两端的电压分别为A．，B．，C．，D．，5 . 如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表都有示数。

如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（）A．电阻R1短路B．电阻R2短路C．电阻R1断路：D．电阻R2断路6 . 如图所示，则下列说法正确的是A．实验是通过做功方式改变试管内气体的内能B．已经燃烧的酒精的化学能部分转化为木塞的机械能C．木塞飞出的过程，木塞的机械能转化为水蒸气的内能D．木塞飞出的过程，试管内水蒸气的内能增加7 . 如图所示的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V．以下判断正确的是（）A．通过电阻R的电流是0.6A B．电阻R两端的电压是2VC．通过灯泡L的电流是0.2A D．灯泡L两端的电压是2V二、填空题8 . 我国东汉时期的王充在《论衡》一书中提到“顿牟报芥”等问题．所谓顿牟就是琥珀，“报芥”的意思是吸引芥子之类的轻小物体，就是说摩擦琥珀能吸引轻小物体，这是________现象，产生这种现象的实质是________转移．9 . 下表是1kg晶体在吸热过程中从固态变到气态的实验数据记录表。

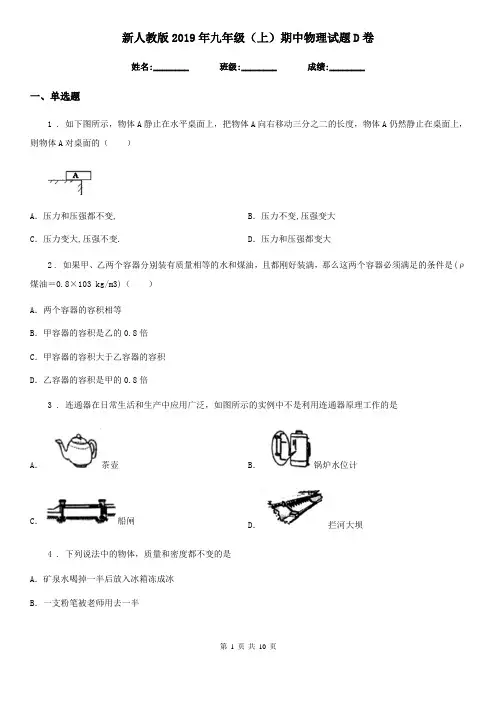

新人教版2019年九年级（上）期中物理试题D卷姓名:________ 班级:________ 成绩:________一、单选题1 . 如下图所示，物体A静止在水平桌面上，把物体A向右移动三分之二的长度，物体A仍然静止在桌面上，则物体A对桌面的（）A．压力和压强都不变,B．压力不变,压强变大C．压力变大,压强不变.D．压力和压强都变大2 . 如果甲、乙两个容器分别装有质量相等的水和煤油，且都刚好装满，那么这两个容器必须满足的条件是(ρ煤油＝0.8×103 kg/m3)（）A．两个容器的容积相等B．甲容器的容积是乙的0.8倍C．甲容器的容积大于乙容器的容积D．乙容器的容积是甲的0.8倍3 . 连通器在日常生活和生产中应用广泛，如图所示的实例中不是利用连通器原理工作的是A．茶壶B．锅炉水位计C．船闸D．拦河大坝4 . 下列说法中的物体，质量和密度都不变的是A．矿泉水喝掉一半后放入冰箱冻成冰B．一支粉笔被老师用去一半C．“神十一”从地面带入太空的照相机D．密闭容器内的冰熔化成水5 . 将体积相同的甲、乙、丙三个物体浸没在水中，甲上浮，乙悬浮，丙下沉，在物体露出水面之前，下列说法正确的是（）A．甲受到的浮力最大B．丙受到的浮力最大C．甲的密度比丙的密度大D．乙的密度和水的密度相同6 . 下列数据中，符合实际情况的是A．一只普通鸡蛋的质量约为0.5千克B．一支2B新铅笔的长度约为20毫米。

C．中学生每走一步约为0.5米D．一名初中生的体重约为50牛。

7 . 塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上B．在干燥的天气里，化纤布料的衣服容易“粘”在身上C．电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上D．寒冷的冬天，用湿手摸户外的金属单杠，手会被“粘”上8 . 如图所示，装满水的密闭容器置于水平桌面上，其上、下底面积之比为4∶1，此时水对容器底部的压力为F，压强为p。

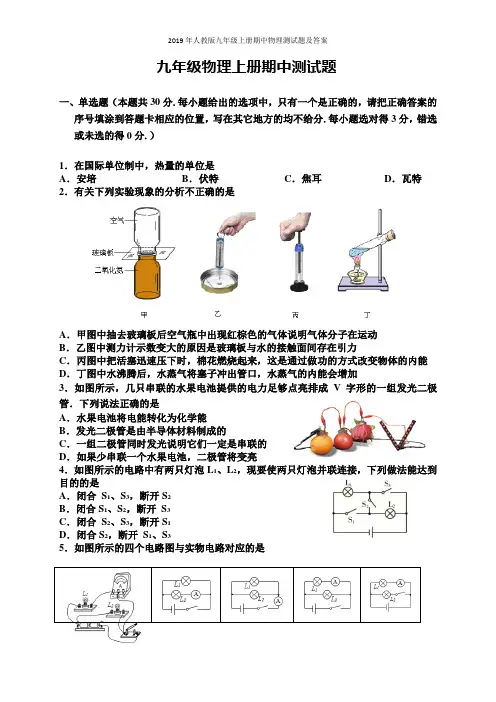

九年级物理上册期中测试题一、单选题（本题共30分.每小题给出的选项中，只有一个是正确的，请把正确答案的序号填涂到答题卡相应的位置，写在其它地方的均不给分.每小题选对得3分，错选或未选的得0分.）1．在国际单位制中，热量的单位是A．安培B．伏特C．焦耳D．瓦特2．有关下列实验现象的分析不正确的是A．甲图中抽去玻璃板后空气瓶中出现红棕色的气体说明气体分子在运动B．乙图中测力计示数变大的原因是玻璃板与水的接触面间存在引力C．丙图中把活塞迅速压下时，棉花燃烧起来，这是通过做功的方式改变物体的内能D．丁图中水沸腾后，水蒸气将塞子冲出管口，水蒸气的内能会增加3．如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管．下列说法正确的是A．水果电池将电能转化为化学能B．发光二极管是由半导体材料制成的C．一组二极管同时发光说明它们一定是串联的D．如果少串联一个水果电池，二极管将变亮4．如图所示的电路中有两只灯泡L1、L2，现要使两只灯泡并联连接，下列做法能达到目的的是A．闭合S1、S3，断开S2B．闭合S1、S2，断开S3C．闭合S2、S3，断开S1D．闭合S2，断开S1、S35．如图所示的四个电路图与实物电路对应的是AB C D6．如图所示，以下四件家用电器正常工作时电流最接近5A的是A．收音机B．笔记本电脑C．台灯D．电饭锅7．新交通法规定驾驶员不系安全带记3分，罚100元。

汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。

当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系时，相当于断开开关，指示灯发光，下列图中符合上述要求的电路图是8．小明按下图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为A．2V，10V B．10V，2V C．2V，8V D．8V，2V9．如图所示的滑动变阻器分别接在了不同的电路中，当滑动变阻器的滑片向右滑动时，接入电路中的电阻变大的是10．如图所示的电路，闭合开关，发现灯泡不亮，电流表无示数，电压表有明显示数，但未超出量程，则产生这一现象的原因可能是A．灯泡断路B．灯泡短路RR RR S L LLLS SS1 23V乙甲SL2V1L1C．滑动变阻器短路D．滑动变阻器断路二、填空题（本题共24分，每空2分）11．人们常用水给汽车发动机降温，这是因为水的较大；燃料燃烧时，能将燃料的化学能转化为能．12．2016年10月17日7时49分，执行与天宫二号交会对接任务的神舟十一号载人飞船，在酒泉卫星发射中心由“长征二号F”运载火箭发射升空后准确进入预定轨道，顺利将2名航天员送上太空；图示为“长征二号F”运载火箭，它采用了我国最新研制的大推力液氧煤油发动机．①煤油燃烧过程中，其热值大小；②燃气对火箭做功，燃气的内能会（两空均选填“增大”、“减小”或“不变”）．13．a、b 、c是三个带电泡沫小球，它们相互作用情况如图所示，已知a带正电，则b 带电；若用丝绸摩擦过的玻璃棒去靠近c，二者将相互 .14．如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明铅笔芯是（选填“导体”或“绝缘体”），还能说明导体的电阻与导体的有关．15．如图所示的电路，当开关 S 闭合后，电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为 A．16．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．如图甲是用电压表测量这个自制电池的电压，则该电池的正极是（选填“锌片”或“铜片”）．图乙是一种电位器的结构图，它的实质是一种．三、作图与实验探究（26分，其中17题4分，18题6分，19题6分，20题10分）17．（1）请在右边和虚线框内画出左边实物电路的电路图（2分）．（2）请用笔画线代替导线，将下图中的滑动变阻器连入电路中，要求滑片向左移时灯泡能变亮（2分）．18．用如图甲所示的两个完全相同的电加热器分别给A、B两种液体加热，绘制它们的温度随时间变化的图像，如图乙所示．（1）实验中选用两个完全相同的电加热器，可以认为相同时间内两种液体吸收的热量（选填“相同”或“不相同”）．（2）如果A、B两种液体的质量相同，则液体的比热容较大（选填“A”或“B”）．（3）如果A、B为同种液体，则液体的质量较大（选填“A”或“B”）．19．某物理学习小组想探究并联电路中电流的规律，他们设计了如图甲所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，小燕同学开始连接电路，在连接电路过程中，开关应该是 的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．小燕I b /A I c /A I a /A 0.18 0.18 0.36（3）小美同学认为小燕同学得出的实验结论可能错误，主要原因是： ．（3）小浩说，我们应该换另外两个规格 （选填“相同”或“不同”）的小灯泡再次实验． 20．小瑜、小乐和小奇在做“探究影响导体的电阻大小因素”实验时，做出了如下猜想． 猜想一：导体的电阻可能与导体的长度有关．猜想二：导体的电阻可能与导体的横截面积有关． 猜想三：导体的电阻可能与导体的材料有关．实验室提供了4根电阻丝，其规格、材料如表所示 编号 材料 长度（m ） 横截面积（mm 2 ）A 镍铬合金0.25 1.0B 镍铬合金0.50 1.0C 镍铬合金0.25 2.0D 锰铜合金0.25 1.0（1）如图所示电路，闭合开关后，在M 、N 之间分别接上不同导体，通过观察相关现象来比较导体电阻大小，小明、小红和小亮对图中的电路设计提出了自己的观点： 小瑜认为：电流表是多余的，观察灯泡的亮度就可以判断导体电阻的大小．小乐认为：灯泡是多余的，根据电流表示数的变化就可以判断导体电阻的大小． 小奇认为：灯泡和电流表同时使用更好，因为灯泡可以保护电路，从而防止烧坏电流表． 你赞同 （选填“小瑜”、“小乐”或“小奇”）的观点．（2）为了验证猜想二，可依次把M 、N 跟 （选填“A、B 、C 、D”）的两端相连，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小．（3）依次把M 、N 跟电阻丝A 、B 的两端连接，闭合开关，电流表的示数不同，分析比较A 、B 两根电阻丝电阻的大小，可探究电阻跟导体的 的关系．（4）小美在探究同样的课题时，手边只有一根电阻丝，那么，她利用这根电阻丝和上述电路，不能够完成猜想 （选填“一”、“二”或“三”）的实验验证．b cS（5）以上方法在研究物理问题时经常用到，被称为控制变量法．下列4个实验中没有用到此方法的是A．比较不同物质的吸热情况 B．探究影响压力作用效果的因素实验C．探究平面镜成像的特点实验 D．探究影响摩擦力大小的因素实验四、综合应用题（本题共20分，其中21题8分，22题12分，计算过程中必须有必要的文字说明、相应的计算公式和主要的计算过程.）21．在如图所示的电路中，开关闭合后电流表A1的示数为1.2 A，电流表A2的示数为0.5 A.求：通过灯泡L1的电流I1和通过灯泡L2的电流I2（8分）．22．国庆放假期间，小明一家去农庄休闲旅游．（1）细心地小明发现，进入农庄的路口安装了带有太阳能电池板的警示灯，如图甲所示．白天，太阳能电池板将能转化成并储存起来，提供给LED 灯；（2分）（2）进入宾馆房间，将房卡插入槽中，房间内的用电器才能使用，如图乙所示，房卡的作用相当于电路元件中的．房间里提供有路由器，如图丙，路由器是一种支持有线和无线连接的网络设备，通过后排的接口可以同时连接多台电脑独立工作，各接口之间是（选填“串联”、“并联”）的．（2分）（3）小明看到房间内使用的是燃气热水器，想测试一下该热水器的效率．他先设置热水器输出热水的温度为40℃，热水出水流量是5kg/min，已知当时自来水的温度是15℃，天然气的热值为3.2×107J/m3，接通热水器的工作开关8min后停止工作，此时观察天然气表共用了0.15m3的天然气，则该热水器的实际效率是多少？（最后结果保留一位小数）（8分）一、选择题（本题共30分。
