电磁泵的分类与工作原理解读
电磁泵是一种技术成熟并且广泛应用的泵类产品，具有结构紧凑，输出压力高，无泄漏，体积小，价格相对低廉，输出流量较小等特点。
电磁泵(electromagnetic pump )利用现代磁力学原理，利用永磁体实现无
接触间接传动的一种化工流程泵。利用磁场和导电流体中电流的相互作用，使流
体受电磁力作用而产生压力梯度，与可运动的泵体形成交互作用，带动泵体振动，
推动液体输出。
大型电磁泵与结构(图1)
电磁泵主要分为：直流电磁泵和交流电磁泵两大类。直流电磁泵包括传导式
电磁泵(平面式和螺旋式)和热电-电磁泵;交流电磁泵包括单相交流电磁泵(平面
传导式、环形感应式)和三相交流电磁泵(平面感应式、螺旋感应式、圆形感应式)。
直流传导式的工作原理
一般来说直流传导式结构比较简单，它由磁极、电极、泵沟等组成。在定向
恒稳磁场N-S极之间，通过泵沟两侧的电极向液态金属中通入直流电，直流电方
向与磁场方向垂直，按左手定则产生产生电磁力驱动金属溶液流动，改变磁极或
电极极性可改变流动方向。调节磁场强度或直流电流大小可改变驱动强度。
直流无刷电磁泵(图2)
交流传导式电磁泵工作原理
交流传导式电磁泵由电极，铁心，主副线圈和泵沟组成。当主线圈通以工频交流电时，在铁心的气隙中产生一交变磁场，该交变磁场作用在泵沟内的金属上，同时铁心中产生的交变磁场感应铁心上的副线圈，从，而在副线圈上产生感应电动势，电极及液态金属所组成的回路中便有交流电，在任意瞬间泵沟有效区磁场的方向和通过液态金属的电流方向按左手定则判断所产生的电磁力的方向是一定的，电磁力驱动液态金属在泵沟中定向流动。
交流电磁泵(图3)
电磁计量泵
电磁计量泵是利用电磁推杆带动隔膜在泵头内往复运动，引起泵头膛腔体积和压力的变化，压力的变化引起吸液阀门和排液阀门的开启和关闭，实现液体的定量吸入和排出。电磁计量泵是由电磁铁为驱动，为输送小流量低压力管路液体而设计的一种计量泵，它结构简单、能耗小、计量准确以及调节方便。
电磁计量泵(图4)
常见泵的分类及工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
第十六章常见泵的分类和工作原理 泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等；根据不同的工作原理可分为容积水泵、叶片泵等类型。容积泵是利用其工作室容积的变化来传递能量；叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。 第一节泵的分类及在电厂中的应用 一、泵的分类 （一）按照泵的工作原理来分类，泵可分为以下几类 1、容积式泵 容积式泵是指靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体，并靠工作部件的挤压而直接使液体的压力能增加。 容积泵根据运动部件运动方式的不同又分为：往复泵和回转泵两类。 按运动部件结构不同有：活塞泵和柱塞泵，有齿轮泵、螺杆泵、叶片泵和水环泵。 2、叶轮式泵 叶轮式泵是靠叶轮带动液体高速回转而把机械能传递给所输送的液体。 根据泵的叶轮和流道结构特点的不同，叶轮式泵又可分为： 离心泵（centrifugal pump） 轴流泵（axial pump） 混流泵（mixed-flow pump） 旋涡泵（peripheral pump） 喷射式泵（jet pump） （二）其它分类
1、泵还可以按泵轴位置分为： （1）立式泵（vertical pump） （2）卧式泵（horizontal pump） 2、按吸口数目分为： （1）单吸泵 (single suction pump) （2）双吸泵 (double suction pump) 3、按驱动泵的原动机来分： （1）电动泵（motor pump ） （2）汽轮机泵（steam turbine pump） （3）柴油机泵（diesel pump） （4）气动隔膜泵（diaphragm pump 如图16－1 为泵的分类 图16－1 泵的分类 二、各种类型泵在电厂中的典型应用 离心泵凝结水泵、给水泵、闭式水泵、凝补水泵、 定子冷却水泵、定排水泵、炉水循环泵 轴流泵循环水泵 往复泵EH油泵
泵的分类、原理及选型 一、泵的类型 1、根据泵的工作原理和结构分：1.叶片泵；2.容积泵；3.其他类型泵 2、根据介质分：清水泵、污水（污物）泵、油泵、耐腐蚀泵、衬氟泵、排污泵等； 3、从使用安装方式分：管道泵、液下泵、潜水泵等。
三、泵的工作原理(叶片泵) 1、离心泵的工作原理 水泵开动前，先将泵和进水管灌满水，水泵运转后，在叶轮高速旋转而产生的离心力的作用下，叶轮流道里的水被甩向四周，压入蜗壳，叶轮入口形成真空，水池的水在外界大气压力下沿吸水管被吸入补充了这个空间。继而吸入的水又被叶轮甩出经蜗壳而进入出水管。 离心泵是由于在叶轮的高速旋转所产生的离心力的作用下，将水提相高处的，故称离心泵。 单级双吸离心泵结构原理图： 2、轴流泵的工作原理 轴流泵与离心泵的工作原理不同，它主要是利用叶轮的高速旋转所产生的推力提水。轴流泵叶片旋转时对水所产生的升力，可把水从下方推到上方。 轴流泵的叶片一般浸没在被吸水源的水池中。由于叶轮高速旋转，在叶片产生的升力作用下，连续不断的将水向上推压，使水沿出水管流出。叶轮不断的旋转，水也就被连续压送到高处。 轴流泵的一般特点 （1）水在轴流泵的流经方向是沿叶轮的轴相吸入、轴相流出，因此称轴流泵。 （2）扬程低（1～13米）、流量大、效益高，适于平原、湖区、河网区排灌。 （3）起动前不需灌水，操作简单。 轴流泵结构原理图：
3、混流泵的工作原理 由于混流泵的叶轮形状介于离心泵叶轮和轴流泵叶轮之间，因此，混流泵的工作原理既有离心力又有升力，靠两者的综合作用，水则以与轴组成一定角度流出叶轮，通过蜗壳室和管路把水提向高处。 混流泵结构原理图： 1、前泵盖 2、泵体 3、叶轮螺母 4、叶轮 5、后泵盖 6、机封压盖 7、机械密封组合 8、轴套 9、前轴承压盖 10、托架11、泵轴12、轴承盒13、后轴承压盖 1.输送介质的物理化学性能 四、泵选型条件 输送介质的物理化学性能直接影响泵的性能、材料和结构，是选型时需要考虑的重要因素。｛介质名称、介质特性（腐蚀性、磨蚀性、毒性等）、固体颗粒含量及颗粒大小、密度、黏度、汽化压力、气体含量、是否结晶等｝ 2.工艺参数（选型重要依据） (1)流量Q:工艺装置生产中，要求泵输送的介质量，工艺人员一般应给出正常、最小和最大流量。 泵数据表是上往往只给出泵的正常和额定流量。选泵时，要求额定流量不小于装置的最大流量或取正常流量的1.1～1.15倍。 (2)扬程H:工艺装置所需的扬程值，也称计算扬程。一般要求泵的额定扬程为装置所需扬程的1.05 ～1.1倍。 (3)进口压力Ps和出口压力Pd:进、指泵进出接管法兰处的压力，进出口压力的大小影响到壳体的耐压和轴封的要求。 (4)温度T:泵进口介质温度，一般应给出工艺过程中泵进口介质的正常、最低和最高温度。 (5)装置汽蚀余量NPSHa:有效汽蚀余量 (6)操作状态:操作状态分连续操作和间歇操作两种。 泵的台数和备用率 —般水泵大中型泵站台数以4～8台为宜。中小型泵站以３～６台为宜，小型泵站以２～３台为宜，
常用真空泵的工作原理图(1) 真空泵要求从密封容器中高速高效地排除气体，以达到产生,改善和维持真空的目的。其工作原理可以分为机械,物理和化学方式。根据要达到的真空度不同,常常需要2种以上的真空泵相组合。 代表的真空泵 1：旋转式机械泵 2：分子泵（TMP） 3：离子泵 4：Ti升华泵 5：低温泵 曾经被广泛使用的油扩散泵因为存在油气蒸发的问题、现在已经很少被采用。 旋转式机械泵 以油封式真空泵为例加以介绍。 构造：偏心轴转子,固定翼,油。旋转动力是电机。 原理：转子紧贴泵壁内侧旋转。固定翼随之下移,转子到达油面后,空气被压缩,压缩后的空气压力高于外界大气压之后从排气口排出。 特征： 排气能力由压缩比决定,可达0.1Pa程度。操作简单。可以从大气压状态下启动。油要蒸发。 为了避免油或其它液体进入真空腔内,不用油或其它液体的干式真
空泵正在成为主要的旋转式机械泵。 分子泵（TMP） 构造：电机驱动的高速旋转叶片,泵壁上固定的固定叶片。 原理：每分钟旋转数万次的高速旋转叶片撞击气体分子,被撞击的气体分子碰撞到固定叶片后又被弹到下一个旋转叶片上,最终被送到排气口。旋转叶片和固定叶片的方向相反,使分子难于逆行。这种排气方式,排气速度不因气体种类而变。 特征： 不用油,工作环境清洁,可到达10-10Pa的真空度。排气速度不受气体种类影响。构造复杂,价格昂贵,高速旋转,要注意安装要求。有振动。需要和其它初段排气泵组合。 离子泵
构造：强磁铁,蜂窝状阳极,钛(Ti)阴极。 原理：通过溅射现象,使Ti离子化,Ti离子化学反应活性高。和气体分子反应之后生成化合物。 一部分气体分子也离子化之后向阴极加速,使阴极的Ti被溅射后,一部分离子进入阴极内部。 特征： 能达到超高真空(10-10Pa) 需要和其它初段排气泵组合。 有一定寿命。 Ti升华泵 构造：加热电阻丝、Ti材料(线或球)。 原理：通过加热电阻丝,使Ti升华。因为Ti化学反应活性高、立刻和周围的气体分子反应而生成稳定的化合物。反应生成的化合物吸附在真空腔内壁上、从而达到降低气压的效果。如果升华后的Ti吸附在较大面积的内壁上、则产生巨大的排气速度。比如1平方米的面积上吸附Ti原子的话、对氮气而言、可达到24000升/s的排气速度。在压力较高时(>10-3Pa)、排气速度大大降低。因此需要和其他排气泵组合使用。 特征： 排气速度大。 没有运动部分,没有振动。 需要和其它初段排气泵组合。
第一章泵与风机综述 第一节泵与风机的分类和型号编制 一、泵与风机的分类 泵与风机是利用外加能旦输送流体的流体机械。它们大量地应用于燃气及供热与通风专业。根据泵与风机的工作原理，通常可以将它们分类如下： (一)容积式 容积式泵与风机在运转时，机械内部的工作容积不断发生变化，从而吸入或排出流体。按其结构不同，又可再分为； 1．往复式 这种机械借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体，如活塞泵(piston pump)等； 2．回转式 机壳内的转子或转动部件旋转时，转子与机壳之间的工作容积发生变化，借以吸入和排出流体，如齿轮泵(gear pump)、螺杆泵(screw pump)等。 (二)叶片式 叶片式泵与风机的主要结构是可旋转的、带叶片的叶轮和固定的机壳。通过叶轮的旋转对流体作功，从而使流体获得能量。 根据流体的流动情况，可将它们再分为下列数种： 1．离心式泵与风机； 2．轴流式泵与风机； 3．混流式泵与风机，这种风机是前两种的混合体。 4．贯流式风机。 (三)其它类型的泵与风机 如喷射泵（jet pump）、旋涡泵(scroll pump)、真空泵(vacuum pump)等。 本篇介绍和研讨制冷专业常用的泵与风机的理论、性能、运行、调节和选用方法等知识。由于制冷专业常用泵是以不可压缩的流体为工作对象的。而风机的增压程度不高(通常只有9807Pa或1000mmH2O以下)，所以本篇内容都按不可压缩流体进行论述。 二、泵与风机的型号编制 （一）、泵的型号编制 1、离心泵的基本型号及其代号 泵的型式型式代号泵的型式型式代号 单级单吸离心泵IS.B大型立式单级单吸离心泵沅江
泵的选型原则、依据和具体操作方式 设计院在设计装置设备时，要确定泵的用途和性能并选择崩型。这种选择首先得从选择泵的种类和形式开始，那么以什么原则来选泵呢？依据又是什么？ 一、了解泵选型原则 1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。 2、必须满足介质特性的要求。 对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵 对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。 对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。 3、机械方面可靠性高、噪声低、振动小。 4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。 5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。 因此除以下情况外，应尽可能选用离心泵： a、有计量要求时，选用计量泵 b、扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵. c、扬程很低,流量很大时,可选用轴流泵和混流泵。 d、介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、.螺杆泵） e、介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。 f、对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。 二、知道泵选型的基本依据 泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等 1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。如设计院工艺设计中能算出泵正常、最小、最大三种流量。选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。 2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。 3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。 4、装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。 5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。 三、选泵的具体操作

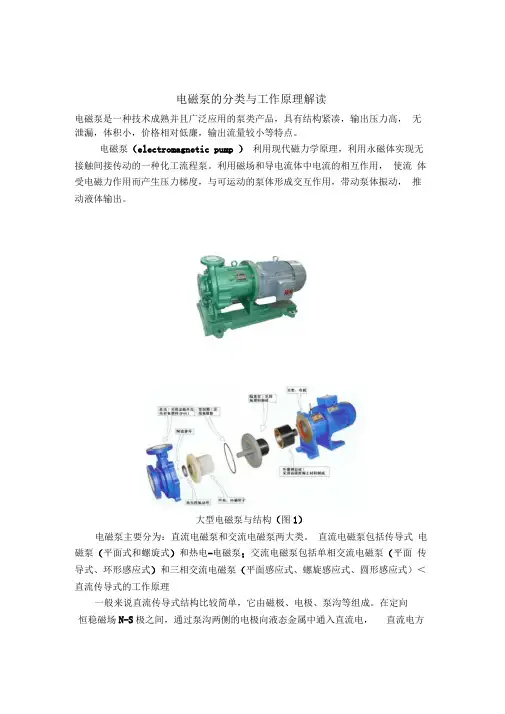

电磁泵的分类与工作原理解读 电磁泵是一种技术成熟并且广泛应用的泵类产品，具有结构紧凑，输出压力高，无泄漏，体积小，价格相对低廉，输出流量较小等特点。 电磁泵（electromagnetic pump ）利用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。利用磁场和导电流体中电流的相互作用，使流体受电磁力作用而产生压力梯度，与可运动的泵体形成交互作用，带动泵体振动，推动液体输出。 大型电磁泵与结构（图1） 电磁泵主要分为：直流电磁泵和交流电磁泵两大类。直流电磁泵包括传导式电磁泵（平面式和螺旋式）和热电-电磁泵；交流电磁泵包括单相交流电磁泵（平面传导式、环形感应式）和三相交流电磁泵（平面感应式、螺旋感应式、圆形感应式）＜直流传导式的工作原理 一般来说直流传导式结构比较简单，它由磁极、电极、泵沟等组成。在定向 恒稳磁场N-S极之间，通过泵沟两侧的电极向液态金属中通入直流电，直流电方
