电磁泵介绍及分类

电磁泵的分类与工作原理
1. 电磁泵的分类：
a. 电磁驱动泵：由电磁线圈产生的磁场驱动液体运动，分为活塞式电磁泵和蠕动泵。

b. 电磁搅拌泵：通过电磁场的作用使液体在泵内产生剪切，分为搅拌式电磁搅拌泵和旋转式电磁搅拌泵。

c. 电磁螺杆泵：利用电磁线圈产生的磁场驱动螺杆运转，实现液体的输送，适用于高粘度液体。

d. 电磁离心泵：由电磁线圈产生的磁场驱动叶轮旋转，产生离心力将液体输送出去。

2. 电磁泵的工作原理：
a. 电磁驱动泵工作原理：电磁线圈通过施加电流产生磁场，使活塞或蠕动泵袋在磁场作用下来回运动，从而实现液体的输送。

b. 电磁搅拌泵工作原理：电磁线圈通过施加电流产生磁场，使磁力传递至泵内装有磁转子的搅拌元件，通过搅拌元件的旋转产生剪切力，实现液体的搅拌和输送。

c. 电磁螺杆泵工作原理：电磁线圈通过施加电流产生磁场，使螺杆在磁场作用下旋转，从而将液体推进泵体内部，实现液体的输送。

d. 电磁离心泵工作原理：电磁线圈通过施加电流产生磁场，使叶轮旋转，离心力产生液体的压力差，从而将液体从入口处输送至出口处。

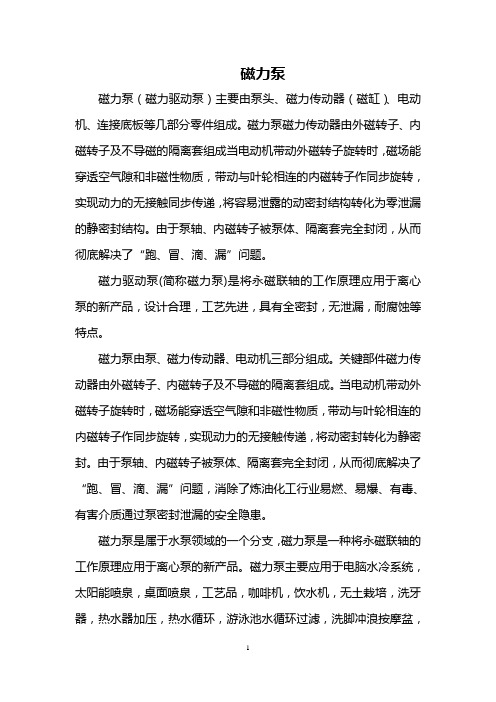

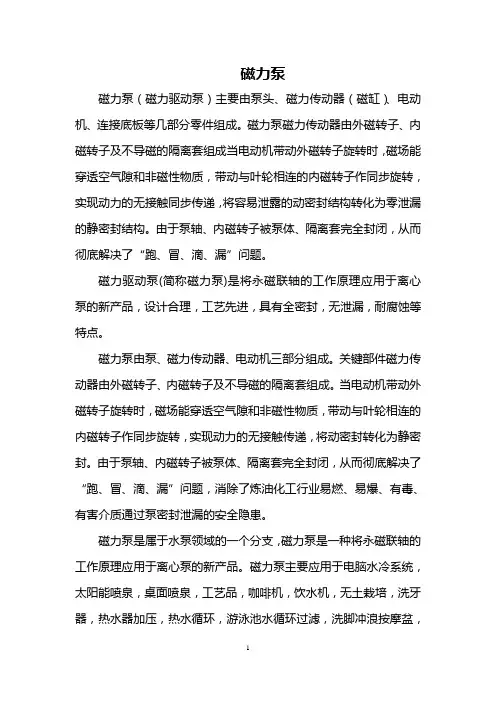

磁力泵磁力泵（磁力驱动泵）主要由泵头、磁力传动器（磁缸）、电动机、连接底板等几部分零件组成。

磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。

磁力驱动泵(简称磁力泵)是将永磁联轴的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀等特点。

磁力泵由泵、磁力传动器、电动机三部分组成。

关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患。

磁力泵是属于水泵领域的一个分支，磁力泵是一种将永磁联轴的工作原理应用于离心泵的新产品。

磁力泵主要应用于电脑水冷系统，太阳能喷泉，桌面喷泉，工艺品，咖啡机，饮水机，无土栽培，洗牙器，热水器加压，热水循环，游泳池水循环过滤，洗脚冲浪按摩盆，冲浪按摩浴缸，汽车冷却循环系统，加油器，加湿器，空调机，医疗器械，冷却系统，卫浴产品等。

水泵原理水泵是输送液体或使液体增压的机械。

它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。

衡量水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等；根据不同的工作原理可分为容积水泵、叶片泵等类型。

容积泵是利用其工作室容积的变化来传递能量；叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。

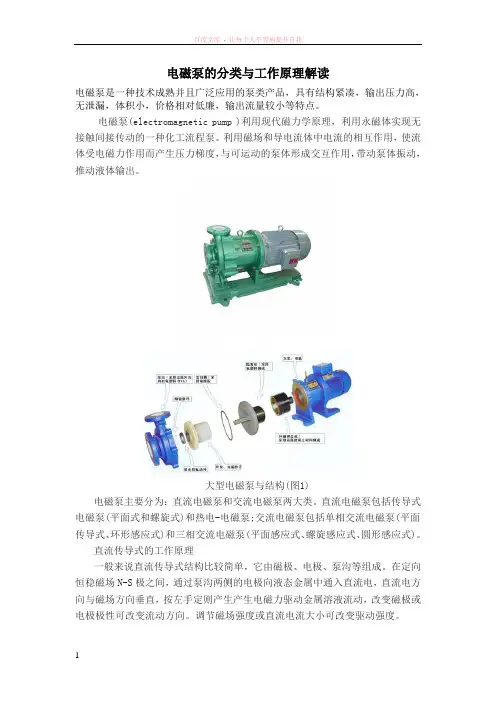

电磁泵的分类与工作原理解读电磁泵是一种技术成熟并且广泛应用的泵类产品，具有结构紧凑，输出压力高，无泄漏，体积小，价格相对低廉，输出流量较小等特点。

电磁泵(electromagnetic pump )利用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。

利用磁场和导电流体中电流的相互作用，使流体受电磁力作用而产生压力梯度，与可运动的泵体形成交互作用，带动泵体振动，推动液体输出。

大型电磁泵与结构(图1)电磁泵主要分为：直流电磁泵和交流电磁泵两大类。

直流电磁泵包括传导式电磁泵(平面式和螺旋式)和热电-电磁泵;交流电磁泵包括单相交流电磁泵(平面传导式、环形感应式)和三相交流电磁泵(平面感应式、螺旋感应式、圆形感应式)。

直流传导式的工作原理一般来说直流传导式结构比较简单，它由磁极、电极、泵沟等组成。

在定向恒稳磁场N-S极之间，通过泵沟两侧的电极向液态金属中通入直流电，直流电方向与磁场方向垂直，按左手定则产生产生电磁力驱动金属溶液流动，改变磁极或电极极性可改变流动方向。

调节磁场强度或直流电流大小可改变驱动强度。

直流无刷电磁泵(图2)交流传导式电磁泵工作原理交流传导式电磁泵由电极，铁心，主副线圈和泵沟组成。

当主线圈通以工频交流电时，在铁心的气隙中产生一交变磁场，该交变磁场作用在泵沟内的金属上，同时铁心中产生的交变磁场感应铁心上的副线圈，从，而在副线圈上产生感应电动势，电极及液态金属所组成的回路中便有交流电，在任意瞬间泵沟有效区磁场的方向和通过液态金属的电流方向按左手定则判断所产生的电磁力的方向是一定的，电磁力驱动液态金属在泵沟中定向流动。

交流电磁泵(图3)电磁计量泵电磁计量泵是利用电磁推杆带动隔膜在泵头内往复运动，引起泵头膛腔体积和压力的变化，压力的变化引起吸液阀门和排液阀门的开启和关闭，实现液体的定量吸入和排出。

电磁计量泵是由电磁铁为驱动，为输送小流量低压力管路液体而设计的一种计量泵，它结构简单、能耗小、计量准确以及调节方便。

05 电磁泵在工业生产中应用 案例
石油化工行业应用
1 2
原油输送
利用电磁泵的高效能、低维护特性，实现长距离 、大流量的原油输送，降低输送成本。
油品调和
通过精确控制电磁泵的流量和扬程，实现不同油 品的高效、精确调和，提高产品质量。
3
油气回收
利用电磁泵的低噪音、低振动特性，在油气回收 系统中实现稳定、可靠的运行，降低环境污染。
管道系统的阻力、泄漏等因素会影响电磁泵的实际扬程和 流量。管道阻力过大会降低泵的扬程，泄漏则可能导致流 量减小。
液体性质
液体的粘度、密度、温度等物理性质对电磁泵的性能有显 著影响。粘度过高会使泵的流量减小，密度过大或温度过 高则可能增加泵的功耗。
环境因素
环境温度、湿度、海拔高度等也会对电磁泵的性能产生影 响。例如，高温环境可能导致泵内部元件老化加速，降低 泵的使用寿命。
效率
电磁泵输出功率与输入功率之比，通 常以百分比表示，反映泵的能耗性能 。
噪音
电磁泵运行时产生的声音大小，以分 贝（dB）为单位，影响使用环境和 操作人员的舒适度。
影响因素分析
电源电压
电磁泵驱动电压的波动会影响泵的性能，电压过低可能导 致泵无法启动或运行不稳定，电压过高则可能损坏泵的内 部元件。
管道系统
电磁泵工作原理
目 录
• 电磁泵概述 • 电磁泵结构组成 • 电磁泵工作原理 • 电磁泵性能参数及影响因素 • 电磁泵在工业生产中应用案例 • 电磁泵技术发展趋势及挑战
01 电磁泵概述
定义与分类
定义
电磁泵是一种利用电磁力驱动液体流 动的装置，具有无机械运动部件、结 构简单、易于控制等优点。
分类
根据工作原理和结构特点，电磁泵可 分为直流电磁泵、交流电磁泵和永磁 电磁泵等类型。

电磁泵的分类与工作原理引言：电磁泵是一种基于电磁吸力原理工作的泵类设备，可将电能转换为机械能，从而实现液体或气体的输送。

电磁泵广泛应用于工业、农业、医疗、生活等领域，其分类与工作原理对于了解和应用电磁泵具有重要意义。

一、电磁泵的分类根据电磁泵的工作原理和结构特点，可以将其分为以下几类：1. 电磁膜泵：电磁膜泵由电磁线圈和推动器组成，通过电磁线圈产生的磁场控制推动器的运动，推动膜片进行工作。

该种泵适用于输送清洁液体，如水、酸碱溶液等。

其工作原理简单，结构紧凑，运行可靠且维护方便。

2. 电磁蠕动泵：电磁蠕动泵由电磁线圈和泵头组成，通过电磁线圈产生的磁场控制泵头的工作，实现液体的输送。

该类泵适用于输送高粘度液体、含有颗粒的介质、高温介质等。

其特点是流量调节范围广，静音工作，且不易损坏液体的物理和化学性质。

3. 电磁驱动涡轮泵：电磁驱动涡轮泵由电磁线圈和涡轮泵组成，通过控制电磁线圈产生的磁场，推动涡轮进行旋转，实现液体的输送。

该类泵适用于输送含有固体颗粒的液体，如污水、颗粒物悬浮液等。

其主要特点是结构简单，无动态密封件，易维护，并具有耐腐蚀性能。

二、电磁泵的工作原理电磁泵的工作原理是利用电磁力产生的吸引力和推动力来实现液体或气体的输送。

其基本工作原理可分为磁吸式和电动式两种。

1. 磁吸式工作原理：磁吸式电磁泵通过电磁线圈产生的磁场，使吸铁石磁化，并产生吸引力。

当吸铁石被吸引时，吸铁石与磁铁之间会产生一定的间隙，使液体或气体得以进入工作空间。

当电磁线圈通电断开时，吸铁石失去磁化，推动作用消失，液体或气体则会被推出泵体。

这种工作原理可实现往复式运动，输送流量稳定，适用于输送低粘度液体。

2. 电动式工作原理：电动式电磁泵通过电磁线圈产生的磁场，推动推动器进行往复运动。

当电磁线圈通电时，产生的磁场与推动器上的磁性物体相互作用，使推动器向吸入室运动。

当电磁线圈断电时，推动器回到其原始位置，压缩工作室内的液体或气体，从而推送出去。

电磁泵介绍及分类电磁泵是一种通过电磁力来推动液体流动的装置。

它利用电磁感应原理，将电能转化为机械能，实现液体的输送。

电磁泵具有结构简单、操作方便等优点，在各个行业中广泛应用。

本文将对电磁泵的介绍及分类进行详细阐述，以便更好地了解和应用电磁泵。

电磁泵可以根据其结构特点和液体输送方式进行分类。

按照结构特点来看，电磁泵主要可分为单臂吸上泵、单臂吸下泵、双臂泵、膜片泵和隔膜泵等几种类型。

1.单臂吸上泵：这种电磁泵的设计是为了防止液体回流。

它的出水口设计在泵体的上方，泵体利用电磁力将液体推送出去，无需担心液体回流的问题。

2.单臂吸下泵：与单臂吸上泵相反，单臂吸下泵的出水口设计在泵体的下方。

这种泵可以广泛应用于地下液体吸附、液体回收和化学转运等方面。

3.双臂泵：双臂泵是将两只电磁铁分别装在泵的两端，从而实现液体的连续输送。

这种泵具有流量大、输送物料稳定的特点，适用于强酸、强碱和高温等特殊工况。

4.膜片泵：膜片泵是一种利用电磁力将液体推送出来的装置。

它由一个弹性膜片和一个电磁线圈组成，当电磁铁受到电能激励时，膜片上的杠杆会推动液体流动。

膜片泵适用于处理易挥发、易结晶和易腐蚀的液体。

5.隔膜泵：隔膜泵是利用电磁力将两侧的隔膜向内压缩，从而推动液体流动。

隔膜泵可以有效地抵御腐蚀性液体的侵蚀，具有很高的耐受性和可靠性。

除了按照结构特点进行分类外，电磁泵还可以根据液体输送方式进行分类。

1.定量泵：定量泵能够精确地控制液体的流量，适用于需要精确加液或定量输送的场合。

它通过调整电流大小或频率来控制流量，能够满足不同场合的需求。

2.变频泵：变频泵根据不同的使用需求，可以调节泵的电磁场强度和频率，从而实现流量的控制。

变频电磁泵的优点是输出流量和压力稳定，适用于需要长时间稳定运行的场合。

3.系列泵：系列泵是由多台电磁泵串联而成，能够通过并联或串联调节流量和压力。

系列泵结构紧凑，流量调节范围大，广泛应用于化工、医药等行业。

总之，电磁泵是一种通过电磁力来推动液体流动的装置。

通过电磁铁产生的磁场力作用在流体上，使流体在泵体内产生流动，从而实现 输送流体的目的。
02
电磁泵工作原理
电磁感应原理
法拉第电磁感应定律
当导体回路在变化的磁场中时，会在 回路中产生感应电动势，从而产生感 应电流。
洛伦兹力
磁通量变化
电磁泵中的磁场变化导致磁通量变化， 进而在导体中产生感应电流。
运动电荷在磁场中会受到垂直于磁场 和电荷运动方向的力，即洛伦兹力。
的重要指标。
影响性能因素分析
01
02
03
04
电源电压
电源电压波动会影响电磁泵的 运行稳定性和效率。
液体性质
液体的粘度、密度、温度等性 质会影响电磁泵的流量和扬程。
管道系统
管道系统的阻力、泄漏等因素 会影响电磁泵的性能表现。
电磁铁性能
电磁铁的磁性材料、线圈匝数、 电流大小等因素会影响电磁泵
的吸力和运行效率。
新能源领域
电磁泵在新能源领域如太阳能、 风能等发电系统中具有潜在应用
价值。
环保领域
电磁泵可用于污水处理、废气排 放等环保工程，提高处理效率。
食品医药行业
电磁泵在食品、医药等行业中可 实现高卫生标准的液体输送。
06
电磁泵维护与保养知识 普及
常见故障类型及原因分析
电源故障 电磁泵无法启动或停机，可能原因包 括电源插头松动、保险丝熔断等。
降低噪音和能耗。
04
电磁泵驱动与控制技术
驱动方式选择及特点比较
优点
简单、成熟，易于实现
缺点
效率低，发热严重
驱动方式选择及特点比较
优点
高效率，低发热
缺点
控制复杂，成本高
驱动方式选择及特点比较

它采用的原理是利用单相C型开口电磁铁， 由于内外环的磁程差而产生内外环磁场的 感应电磁泵原理 相位差，进而形成前进磁场分量，即由超 前相位指向滞后相位的前进磁场分量。在 前进磁场分量中的液态金属钎料切割磁力 线，因此受到一个向前的感应力，达到泵 送液态金属钎料的目的。 由于利用的是磁程差产生相位差，形成前 进磁场分量，其前进磁场分量非常有限， 大部分为不产生前进推力的脉动磁场，要 制造出的宽波峰（300mm～400mm波峰宽度） 和超高波峰（40mm高度）非常困难

三相感应电磁泵的工作原理

三相感应电磁泵的工作原理与 异步电动机相似，结构主要包 括定子铁心和绕组。绕组通电 后产生一个行波磁场与泵沟内 的液态金属作用产生感生电流， 泵沟中的液态金属即成为载流 导体，它与行波磁场作用产生 电磁力驱动金属溶液定向流动
由于直接利用的是三相电源固有的相位 优缺点 差，因而合成磁场基本无脉动磁场分量， 均是产生前进力的合成磁场，与电磁炮 原理完全相同,因而效率高，可达70%以 上，由三相异步感应式电泵构成的波峰 焊机除具有感应式电磁泵具有的所有优 点外，如声频微扰振动波叠加，增强焊 接能力和爬孔能力，无任何转动部件、 无磨损、免维护、结构简单等，还具有 波峰高而有力、可获得超高波峰40mm和 宽波峰300～400mm宽度。 缺点是效率低
分类：
电源形式 交流泵 直流泵
液态金属中电流 馈给的方式 结构不同
传导式（电导式） 感应式电磁泵 电磁泵 平面泵 圆柱泵
原理
一：传导式电磁泵原理
二：感应电磁泵原理 三：三相异步感应泵原理
四：三相感应电磁泵的工作原理
电磁泵，处在磁场 中的通电流体在电 磁力作用下向一定 方向流动的泵。利 用磁场和导电流体 中电流的相互作用， 使流体受电磁力作 用而产生压力梯度， 从而推动流体运动 的一种装置。实用 中大多用于泵送液 态金属，所以又称 液态金属电磁泵

电磁泵调研报告电磁泵是一种利用电磁原理工作的泵类设备，广泛应用于工业生产中的输送工艺流体。

其原理是通过电磁力将工作液体推进并输送至需要的地方。

电磁泵具有结构简单、操作可靠、维护方便等优点，因此在许多领域中得到了广泛的应用。

一、电磁泵的分类：电磁泵可以根据输送介质的不同分类为水泵、磁力泵和潜水泵等。

其中，水泵主要用于输送水或其他类似介质；磁力泵主要用于输送易燃、易爆或有腐蚀性的介质；潜水泵则主要用于输送液态或粉状的固体颗粒混合物。

二、电磁泵的工作原理：电磁泵的工作原理是利用电磁感应的力和磁场作用将液体推进，实现液体的输送。

传统的电磁泵主要包括电源部分、电磁部分和泵体部分。

其中，电源部分是提供电能的地方；电磁部分则是通过产生磁场来推动液体运动；而泵体部分则是液体输送的主要部分。

三、电磁泵的优点：电磁泵具有结构简单、体积小、重量轻等优点。

由于没有机械密封，因此也不存在泄漏等问题。

此外，电磁泵的耐腐蚀性较好，可以输送多种腐蚀性介质。

此外，电磁泵还具有自吸能力，能够自动排空管路内的气体。

四、电磁泵的应用领域：电磁泵广泛应用于化工、冶金、造纸、制药等行业。

在化工行业中，电磁泵主要用于输送腐蚀性介质，如酸、碱等。

在冶金行业中，电磁泵主要用于输送金属溶液，如熔铁、熔钢等。

在造纸行业中，电磁泵主要用于输送浆料和废水等。

在制药行业中，电磁泵主要用于输送药液和原料药等。

总之，电磁泵是一种应用广泛、结构简单、操作可靠的泵类设备。

它以其独特的工作原理和优越的特点，在各个行业中发挥着重要作用。

随着科技的不断进步，电磁泵的性能将不断提高，其应用领域也将进一步扩大。

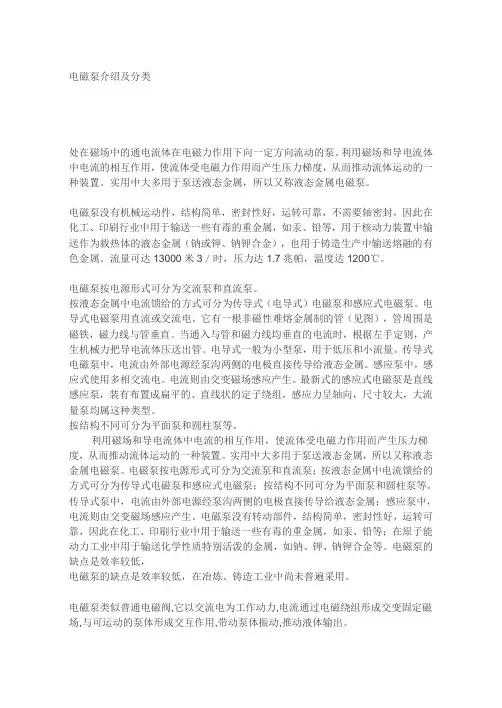

电磁泵介绍及分类处在磁场中的通电流体在电磁力作用下向一定方向流动的泵。

利用磁场和导电流体中电流的相互作用，使流体受电磁力作用而产生压力梯度，从而推动流体运动的一种装置。

实用中大多用于泵送液态金属，所以又称液态金属电磁泵。

电磁泵没有机械运动件，结构简单，密封性好，运转可靠，不需要轴密封，因此在化工、印刷行业中用于输送一些有毒的重金属，如汞、铅等，用于核动力装置中输送作为载热体的液态金属（钠或钾、钠钾合金），也用于铸造生产中输送熔融的有色金属。

流量可达13000米3／时，压力达1.7兆帕，温度达1200℃。

电磁泵按电源形式可分为交流泵和直流泵。

按液态金属中电流馈给的方式可分为传导式（电导式）电磁泵和感应式电磁泵。

电导式电磁泵用直流或交流电。

它有一根非磁性难熔金属制的管（见图），管周围是磁铁，磁力线与管垂直。

当通入与管和磁力线均垂直的电流时，根据左手定则，产生机械力把导电流体压送出管。

电导式一般为小型泵，用于低压和小流量。

传导式电磁泵中，电流由外部电源经泵沟两侧的电极直接传导给液态金属。

感应泵中，感应式使用多相交流电。

电流则由交变磁场感应产生。

最新式的感应式电磁泵是直线感应泵，装有布置成扁平的、直线状的定子绕组，感应力呈轴向，尺寸较大，大流量泵均属这种类型。

按结构不同可分为平面泵和圆柱泵等。

利用磁场和导电流体中电流的相互作用，使流体受电磁力作用而产生压力梯度，从而推动流体运动的一种装置。

实用中大多用于泵送液态金属，所以又称液态金属电磁泵。

电磁泵按电源形式可分为交流泵和直流泵；按液态金属中电流馈给的方式可分为传导式电磁泵和感应式电磁泵；按结构不同可分为平面泵和圆柱泵等。

传导式泵中，电流由外部电源经泵沟两侧的电极直接传导给液态金属；感应泵中，电流则由交变磁场感应产生。

电磁泵没有转动部件，结构简单，密封性好，运转可靠，因此在化工、印刷行业中用于输送一些有毒的重金属，如汞、铅等；在原子能动力工业中用于输送化学性质特别活泼的金属，如钠、钾、钠钾合金等。

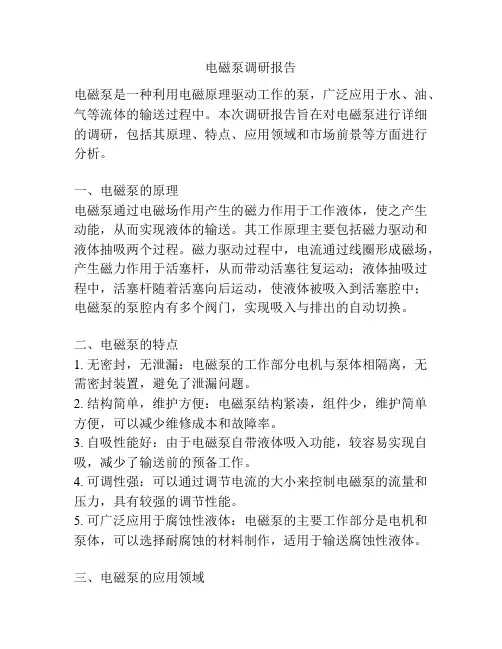

电磁泵调研报告电磁泵是一种利用电磁原理驱动工作的泵，广泛应用于水、油、气等流体的输送过程中。

本次调研报告旨在对电磁泵进行详细的调研，包括其原理、特点、应用领域和市场前景等方面进行分析。

一、电磁泵的原理电磁泵通过电磁场作用产生的磁力作用于工作液体，使之产生动能，从而实现液体的输送。

其工作原理主要包括磁力驱动和液体抽吸两个过程。

磁力驱动过程中，电流通过线圈形成磁场，产生磁力作用于活塞杆，从而带动活塞往复运动；液体抽吸过程中，活塞杆随着活塞向后运动，使液体被吸入到活塞腔中；电磁泵的泵腔内有多个阀门，实现吸入与排出的自动切换。

二、电磁泵的特点1. 无密封，无泄漏：电磁泵的工作部分电机与泵体相隔离，无需密封装置，避免了泄漏问题。

2. 结构简单，维护方便：电磁泵结构紧凑，组件少，维护简单方便，可以减少维修成本和故障率。

3. 自吸性能好：由于电磁泵自带液体吸入功能，较容易实现自吸，减少了输送前的预备工作。

4. 可调性强：可以通过调节电流的大小来控制电磁泵的流量和压力，具有较强的调节性能。

5. 可广泛应用于腐蚀性液体：电磁泵的主要工作部分是电机和泵体，可以选择耐腐蚀的材料制作，适用于输送腐蚀性液体。

三、电磁泵的应用领域1. 化工领域：电磁泵的无泄漏、无密封、耐腐蚀等特点适用于化工领域的腐蚀性液体的输送，如酸、碱、盐等。

2. 石油行业：电磁泵可用于油井注水、原油输送、油品精炼等过程中的液体输送。

3. 污水处理：电磁泵可以用于污水处理厂中的污泥、废水的输送和排放。

4. 农业领域：电磁泵可用于灌溉系统的液体输送，如农田灌溉、温室灌溉等。

四、电磁泵的市场前景随着工业化进程的加快，对于液体的输送需求越来越大，电磁泵以其卓越的特点备受关注。

尤其是在化工、石油、农业和污水处理领域，电磁泵有着广阔的市场前景。

同时，随着技术的不断发展，电磁泵在节能降耗、抗腐蚀材料、智能化控制等方面还有很多的改进和创新空间。

因此，电磁泵具备较好的市场发展前景。

磁力驱动泵结构及产品种类磁力驱动泵也叫无泄漏泵，是利用磁体能吸引铁磁物质以及磁体或磁场之间有磁力作用，而非铁磁物质不影响或很少影响磁力的大小，因此可以无接触地透过非磁导体（隔离套）进行动力传输的特性。

结构：磁力驱动泵主要由泵体、齿轮（叶轮）、磁性联轴器、隔离套、电动机等组成。

电动机通过联轴器和外磁钢连在一起。

齿轮（叶轮）和内磁钢通过齿轮（叶轮）螺母和泵内轴组成一体，装在由泵体和隔离套组成的密封体内。

电动机带动外磁钢，外磁钢带动内磁钢，使（齿轮）叶轮旋转，从而由静密封代替动密封，达到无泄漏输送介质。

产品种类：磁力驱动泵是一个对磁力泵的统称，目前国内泵行业，磁力驱动泵主要分为两大类，第一类是磁力驱动齿轮泵，第二类是磁力驱动离心泵。

一、磁力驱动齿轮泵结构特点：磁力驱动齿轮泵由齿轮泵、磁力传动器、电动机三部分组成。

磁力齿轮泵适用于石油石化行业工艺流程中输送不含固体颗粒和纤维，设有阀超载保护；全密封，无泄露。

关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。

解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的隐患。

磁力驱动齿轮泵应用：磁力驱动齿轮泵零泄漏、结构紧凑、外形美观、体积小、噪音低、运行可靠、使用纵方便。

可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。

特别是易漏、易燃、易爆液体物抽送，选用此泵则更为理想。

磁力驱动齿轮泵安装使用：1、磁力驱动齿轮泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。

2、起动前打开进出口管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。

3、使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。

4、检查电机旋转方向是否与磁力驱动齿轮泵转向标记一致。

二、磁力驱动离心泵结构特点：磁力驱动离心泵是指利用磁力驱动的无泄漏离心泵。

泵的分类、参数、工作原理及常用泵介绍一、什么是泵？泵是输送液体或使液体增压的机械。

它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。

泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。

泵的各个性能参数之间存在着一定的互相依赖变化关系，可以画成曲线来表示，称为泵的特性曲线，每一台泵都有自己特定的特性曲线。

二、泵的分类泵的种类繁多，按工作原理可分为：①动力式泵，又叫叶轮式泵或叶片式泵，依靠旋转的叶轮对液体的动力作用，把能量连续地传递给液体，使液体的动能〔为主〕和压力能增加，随后通过压出室将动能转换为压力能，又可分为离心泵、轴流泵、局部流泵和旋涡泵等。

②容积式泵，依靠包容液体的密封工作空间容积的周期性变化，把能量周期性地传递给液体，使液体的压力增加至将液体强行排出，根据工作元件的运动形式又可分为往复泵和回转泵。

③其他类型的泵，以其他形式传递能量。

如射流泵依靠高速喷射的工作流体将需输送的流体吸入泵后混合，进展动量交换以传递能量；水锤泵利用制动时流动中的局部水被升到一定高度传递能量；电磁泵是使通电的液态金属在电磁力作用下产生流动而实现输送。

(1) 按构造分有单级泵和多级泵；(2) 按工作原理分有离心泵、混流泵、轴流泵、旋涡泵、射流泵、容积泵(螺杆泵、活塞泵、隔膜泵)、链条泵、电磁泵、液环泵、脉冲泵等。

(3) 按用途分有水泵、砂泵、泥浆泵、污水泵、污物泵、井用泵、潜水电泵、喷灌泵、家用泵、消防泵等。

(4) 按动力类型分有手动泵、畜力泵、脚踏泵、风力泵、太阳能水泵、电动泵、机动泵、水轮泵、内燃水泵、水锤泵等。

(5) 按使用部门分有农业用泵(农用泵)、工作用泵(工业泵)和特殊用泵等。

三、水泵的参数及性能(一)水泵的主要参数水泵参数是指泵工作性能的主要技术数据，包括流量、扬程、转速、效率和比转数等。

1、流量Q流量是泵在单位时间内输送出去的液体量〔体积或质量〕。

电磁泵电磁泵原理电磁泵是利用磁场和导电流体中电流的相互作用，使流体受电磁力作用而产生压力梯度，从而推动流体运动的一种装置。

实用中大多用于泵送液态金属，所以又称液态金属电磁泵。

电磁泵的作用是在密闭的管道系统中传输液态金属或其它可传导的液体。

从这种意义上说，电磁泵同旋转叶轮提供驱动力的设备相近，不同之处是其力的产生方式不同。

驱动力可以用左右手定则来说明，即当电流流过导体后，将产生一个感应磁场与金属溶液作用产生感应电流，感应电流与磁场作用产生电磁推力，这个推力便是金属溶液运动的原动力，这个力不通过机械部件产生，与金属溶液非接触是电磁泵的最重要的特性。

电磁泵没有机械运动件，结构简单，密封性好，运转可靠，不需要轴密封，因此在化工、印刷行业中用于输送一些有毒的重金属，如汞、铅等，用于核动力和核聚变装置中输送作为载热体的液态金属（钠或钾、钠钾合金，锂铅），更广泛用于冶金铸造生产中输送熔融的有色金属。

流量可达13000米3／时，压力达1.5兆帕，温度达1200℃。

电磁泵系统组成◆电磁泵体◆隔离变压器（抽头变压器）◆控制柜◆补偿柜◆冷却系统（由主冷和副冷组成）◆泵沟铝水电磁泵是建立在直线电机原理上的。

泵体工作时由特制的线圈结构在内部产生行波磁场，磁场与内部熔液相互作用产生电磁推力，电磁推力将熔炉内高温熔液抽出高速推向圆形内腔料井，并在料井中形成高速漩涡，漩涡将碎料卷入，通过回管送入熔炉底层。

改变电源的电压和电流的相位，即可改变电磁推力的大小和方向。

电磁泵操作特性◆无物理部件连接◆与熔液无接触◆无移动部件◆极可靠的密封性◆可连续工作◆流速易于控制◆操作简便◆结构便于安装◆低功耗◆可实现远程操作电磁泵优越性◆通过高生产效率进而提高生产率◆提高炉子利用率◆操作简单降低工人劳动强度◆减少氧化渣的形成◆提高合金化学成分均质性和溶液温度一致性◆提高合金的成色◆提高金属的回收率◆延长耐火材料和炉体的使用寿命◆对轻质废金属回收有特有的优越性电磁泵应用领域◆废铝回收◆定量浇铸◆搅拌◆金属提纯酸洗过程应用◆高温金属传送◆重金属的传送电磁泵应用的经济效益-铝废料的预热、干燥和熔化均不在火焰的直接猛烈的燃烧之下进行的，金属烧损少2%-15%；-废铝屑目标回收率高达97%-98%；-由原来铝熔炼的间歇作业该为连续作业，提高劳动生产率30%-35%；-在整个熔炼过程中，熔体通过铝水电磁泵进行循环，因而熔体温度和化学成分均匀；-由于采用了竖井炉加料，与普通开门加料的炉型相比温度散失小，烟气泄露少，节能效果好；-可以在不开启炉门的情况下通过竖井炉加入金属镁，金属硅，金属锰等合金成分来调配合金成分；-由于铝废料是在一个密闭的系统中加入的，无烟气溢放到车间，工作环境较好；-提高生产率，减少工人劳动强度；-缩短熔解周期时间10%，减少能量消耗；电磁泵的应用优势1.提高金属回收率电磁泵系统在金属回收率的提高上起了重要的辅助作用，通过快速接触和快速沉没缩短熔炼周期、减少熔化过程中产生的浮渣增加回收率。

磁力泵的分类磁力泵是由磁性耦合器和其它设备组成，通过电磁偶合来达到转动或流动的目的，可以被用于液体、气体、润滑油等介质的输送或动力转换。

根据结构和功能的不同，磁力泵可分为多种类型，包括离心磁力泵、螺杆磁力泵、多级磁力泵和多联磁力泵等。

一、离心磁力泵离心磁力泵是利用水头的水力变化，通过自轴向离心力的作用，使介质的粒子向外离心移动，以达到提升和输送液体的目的，不但具有节能、绿色环保的特点，而且防污能力也很强，是一种新型的供热、通风、制冷设备，适用于泵浦系统抽水回水，也可用于家用、建筑物供水系统等系统抽水回水。

此外，由于离心磁力泵的体积小、重量轻，耐腐蚀性好，所以深受用户的欢迎。

二、螺杆磁力泵螺杆磁力泵由螺旋转子和壳体组成，它采用螺旋转子与曲轴、活塞等机械部件进行耦合，并利用电磁原理达到转动和流动的目的。

螺杆磁力泵具有结构紧凑、本体罐体结合紧密、低噪音、灵敏、可靠性高等特点，是高精度流量测量、高压强度输送、低吐力输送、低成本和低维护成本的理想泵浦。

三、多级磁力泵多级磁力泵的结构由磁芯、励磁卷绕和电机组成，其特点是体积小、耐静压强、节能高效，能够控制泵的瞬时流量和泵的最大压力，同时也可以降低能量损耗和声压产生，从而使设备有很好的稳定性和可靠性。

由于多级磁力泵具有紧凑结构、安装方便、无漏油点、低噪音、优越的静态密封性能，在汽车、润滑、航空航天等领域得到了充分的应用。

多联磁力泵由多个磁力泵构成，它们的电磁性能良好，能有效的节约能量，同时拥有优良的控制性能，能够满足大型机电设备的高性能要求。

多联磁力泵还具有紧凑体积、维护方便、成本低等特点，可为用户带来更多特殊应用，并能有效控制能源损失。

多联磁力泵广泛应用于汽车、船舶等工业领域，可以提供直接、高效的能源利用。

电磁泵的工作原理电磁泵是一种利用电磁现象来完成工作的设备，通过电能转化为机械能来实现液体的输送。

它可以广泛应用于工业生产、实验室研究以及医疗等领域。

下面将详细介绍电磁泵的工作原理。

一、电磁泵的基本结构1. 电磁泵由电磁体、隔膜、永磁体和泵壳等组成。

2. 电磁体是电磁泵的核心部件，它由线圈和铁芯组成，通过电流激活线圈，产生磁场。

3. 隔膜是用来分隔泵体和泵腔的，它具有一定的弹性和耐腐蚀性。

4. 永磁体是安装在隔膜一侧的，它产生的磁场会吸引和推动隔膜。

5. 泵壳是用来容纳电磁体、隔膜和永磁体的，它具有一定的密封性能。

二、电磁泵的工作原理1. 激活电磁体当电流通过电磁体的线圈时，电磁体就会产生磁场。

这个磁场会通过铁芯传递到泵腔中，使得泵腔内的隔膜发生位移。

2. 隔膜的位移由于永磁体产生的磁场会吸引和推动隔膜，当电磁体被激活时，隔膜会向磁场靠近。

这个位移会导致泵腔内的压力发生变化。

3. 压力变化隔膜的位移会导致泵腔内的压力升高或降低。

当隔膜向磁场靠近时，泵腔内的压力下降，形成一个低压区域；而当隔膜远离磁场时，泵腔内的压力上升，形成一个高压区域。

4. 流体的输送由于压力差异，流体会从低压区域流向高压区域。

当隔膜向磁场靠近时，流体会从低压区域进入泵腔；而当隔膜远离磁场时，流体会被推送到高压区域。

5. 反复循环电磁泵会反复完成上述的工作步骤，实现连续的液体输送。

随着电磁体的循环激活，隔膜会不断受到磁场吸引和推动，实现流体的不断输送。

三、电磁泵的优势和应用领域1. 高精度：电磁泵的工作原理使其能够实现高精度流量调控，适合在需要精确控制流体的场景中使用。

2. 低噪音：电磁泵在工作过程中噪音较低，避免了噪音对环境和人的干扰。

3. 耐腐蚀：电磁泵采用耐腐蚀材料制造，能够适应各种腐蚀性液体的输送需求。

4. 长寿命：由于电磁泵没有机械摩擦，所以寿命较长，维护成本相对较低。

5. 应用领域：电磁泵常用于实验室研究、制药、化工、水处理、环境保护、医疗设备等领域。

一文看懂19种泵的工作原理泵是一种用来输送液体或气体的机械设备，广泛应用于工业、农业以及民用领域。

根据其工作原理的不同，泵可以分为多种类型。

本文将介绍19种常见的泵及其工作原理。

1. 涡轮泵(Turbine Pump)：涡轮泵是利用叶轮的旋转来提供动力，将液体抽入泵体，并通过离心力将其排出。

这种泵适用于输送纯净的水和低粘度液体。

2. 微型泵(Micro Pump)：微型泵采用压电、电磁或压力学原理，以微小的尺寸输送液体。

它通常用于微流体处理和生物医学领域。

3. 潜水泵(Submersible Pump)：潜水泵是一种安装在液体中的泵，通过与水混合进行工作。

它通常用于排水、污水处理和地下水提取。

4. 冲击泵(Impulse Pump)：冲击泵采用大气压力的冲击作用来推动液体，它能够在无外部动力源的情况下工作。

5. 手动泵(Hand Pump)：手动泵是一种通过人力操作的泵，常用于户外野营、农业和民用领域，用于提取水或液体。

6. 离心泵(Centrifugal Pump)：离心泵利用旋转的叶轮产生离心力，将液体抽入泵体并通过出口排出。

这是一种常见的泵类型，广泛应用于农业、工业和建筑领域。

7. 渗透泵(Peristaltic Pump)：渗透泵通过压缩软管来推动液体，适用于输送粘稠液体、颗粒或易挥发液体。

8. 潜油泵(Submersible Oil Pump)：潜油泵常用于油井或水井中，通过电动或机械功率将油液抽出地下。

9. 隔膜泵(Diaphragm Pump)：隔膜泵通过隔膜的上下运动实现液体的运输。

它通常用于输送腐蚀性液体或有固体颗粒的液体。

10. 体积泵(Volumetric Pump)：体积泵利用液体的体积变化来推动液体。

它包括柱塞泵、螺杆泵等，适用于输送高粘度液体或易燃易爆液体。

11. 微压泵(Micropressure Pump)：微压泵通过微小的蠕动运动来输送液体，适用于微流体处理和实验室应用。
