电磁泵工作原理和应用范例

电磁泵的结构和原理电磁泵Solenoid Pump, 是一种电磁铁驱动的柱塞泵. 是一种高压微型泵。

特点有：结构紧凑，输出压力高，无泄漏，体积小，动态调节特性好，输出流量较小等电磁泵的电源是：1. 交流过滤后的半波.或2. 其它单向方波电流.右边是电磁泵的结构图A 图/上图: 电磁泵通电瞬间的状态图.B 图/下图: 电磁泵断电瞬间的状态图.电磁泵的工作原理:A 图/上图: 当电磁铁线圈通电时, 滑杆(Plunger) 在电磁场力作用下向右运动, 密封仓(Pressure Chamber) 容积增大, 压力(Pressure) P 小于进口气压(Inlet Pressure) P in 时, 液体流入密封仓(Pressure Chamber).B 图/下图: 当产品断电时, 滑杆(Plunger) 在弹簧力作用下向左运动, 密封仓(Pressure Chamber) 容积减小, 压力P 大于出口压力(Outlet Pressure) P out 时, 流体从出口流出.一般城市电源整流后脉冲频率为50 或60 Hz, 滑杆左右运动的频率也是50 或60 Hz. 这样流体就连续不断的从进口流入, 出口流出.图中英文对应中文意思:Outlet Pressure: P out = 出口压力P outPlunger = 滑杆Inlet Pressure P in = 进口压力P inPressure Chamber Pressure P = 压力仓压力P1. 产品输出要求:A. 流体的种类特性:气体/液体, 液体的温度, 黏度, 腐蚀性等.B. 压力差: 电磁泵能产生的或者克服的泵体两端最大压力差.C. 自吸高度(Suction Height): 进液管为空时, 液体源处到泵体的垂直高度D. 自吸长度: 进液管为空时, 液体源处到泵体的管道长度(左图状况下: SuctionHeight + L2)E. 自吸时间: 进液管为空时, 从通电到液体被抽吸到泵体出口所用时间.F. 出口高度(Head Height): 出口管头到泵体的水位差.(决定出口压力大小)G. 工作周期: 我们定义为一次通电工作以及之后的断电时间之和.H. 负载周期(占空比, Duty Cycle) = {通电时间/(通电时间＋断电时间)}*100%I. 电磁泵负载周期或者最长通电时间, 以及电磁泵的功率和散热决定了电磁泵工作时的温升.电磁泵工作时的温升, 和工作时的环境温度决定了电磁泵需要的绝缘温度等级.绝缘温度等级=℃: A=105, E=120, B=130, F=155, H=180, N=200, 220=220, 250=250, +25)2. 输入条件: 电流类型及功率A. 不同的输入电流波形决定了电磁铁的动作方式. 具体应用中应考虑交流直流, 恒压源, 恒流源, 电瓶, 干电池, 直流发电机, 电容, 整流滤波方式, 电压和最大有效电流.电流(功率) 和输出流量,压力,在一定范围内近似正比关系，当功率大到一定程度, 电磁铁达到磁饱和时力量(流量,压力) 就不再增加. 另外, 功率和温升成正比B. 电磁铁驱动电路中控制触点的保护电磁铁驱动控制的触点可能会发火花, 磨损和产生噪音. 可以提供如下的适当保护电阻& 电容方法插入二极管的方法C.3. 环境因素和寿命A. 环境状况和期待寿命是电磁铁产品采用不同的材料或保护处理的重要考虑因素.B. 环境因素包括: 温度, 湿度, 磁场, 电场, 污染腐蚀性气体, 液体或微尘, 振动和震动冲击等4. 安装, 电源连接, 负载连接方式, 电磁铁尺寸A. 安装方式: 外部卡座, 参考产品规格.B. 电源连接方式常: 引线, 引线+ 端子, 187 插拔引脚, Pin 脚C. 负载连接方式: 合适管子(参考产品规格或提出您的要求).5. 认证, 商务, 附件, 其它A. 产品认证是否需要: UL, TUV, CQC, VDE, RoHS,B. 交货和价格条件: EXW, FCA, FAS, FOB, CFR, CIF, CPT, CPI, DAF, DES, DEQ,DDU, DDP; 港口/目的地 .C. 运输方式: 海运, 空运, 特快专递, 汽车, 火车, 联运, 上门自取, 其它 .D. 需求数量: 作为报价的基础.E. 交货期要求.F. 贸易方式, 报价和交易货币. 美元(出口/转厂), 港币(出口/转厂), 人民币(国内贸易) (17% VAT).G. 品牌标示: Zanty品牌, 其它品牌.电磁泵产品应用范例咖啡机, 咖啡中心,饮料分售机,蒸汽清洗机,牙科冲洗机,雾化加湿器,过滤加压器,地毯清洗机.Coffee Machine, Beverage Dispenser, Steam Cleaner, Dental Cleaner, Atomizing Humidifier, Pressure Booster for Filter, Carpet Cleaner.图中英语的中文对照：Suction Height=抽吸高度, Head Height=出口高度/扬程/Duty cycle: 连续工作断续工作: DC ( / / // //: ,: , , , ,,/ ; ( / : /:: UL, TUV, VDE,: ISO9000, TS16949, ISO14000,: EXW, FCA, FAS, FOB, CFR, CIF, CPT, CPI, DAF, DES, DEQ DDU, DDP;: 海运, 空运, 快递汽车, 火车联运,, 其它:: 出口/USD, 出口/ HKD, 内销CNY(17% VAT), Other:。

电磁泵的结构和原理电磁泵Solenoid Pump, 是一种电磁铁驱动的柱塞泵. 是一种高压微型泵。

特点有：结构紧凑，输出压力高，无泄漏，体积小，动态调节特性好，输出流量较小等电磁泵的电源是：1. 交流过滤后的半波.或2. 其它单向方波电流.右边是电磁泵的结构图A 图/上图: 电磁泵通电瞬间的状态图.B 图/下图: 电磁泵断电瞬间的状态图.电磁泵的工作原理:A 图/上图: 当电磁铁线圈通电时, 滑杆(Plunger) 在电磁场力作用下向右运动, 密封仓(Pressure Chamber) 容积增大, 压力(Pressure) P 小于进口气压(Inlet Pressure) P in 时, 液体流入密封仓(Pressure Chamber).B 图/下图: 当产品断电时, 滑杆(Plunger) 在弹簧力作用下向左运动, 密封仓(Pressure Chamber) 容积减小, 压力P 大于出口压力(Outlet Pressure) P out 时, 流体从出口流出.一般城市电源整流后脉冲频率为50 或60 Hz, 滑杆左右运动的频率也是50 或60 Hz. 这样流体就连续不断的从进口流入, 出口流出.图中英文对应中文意思:Outlet Pressure: P out = 出口压力P outPlunger = 滑杆Inlet Pressure P in = 进口压力P inPressure Chamber Pressure P = 压力仓压力P1. 产品输出要求:A. 流体的种类特性:气体/液体, 液体的温度, 黏度, 腐蚀性等.B. 压力差: 电磁泵能产生的或者克服的泵体两端最大压力差.C. 自吸高度(Suction Height): 进液管为空时, 液体源处到泵体的垂直高度D. 自吸长度: 进液管为空时, 液体源处到泵体的管道长度(左图状况下: SuctionHeight + L2)E. 自吸时间: 进液管为空时, 从通电到液体被抽吸到泵体出口所用时间.F. 出口高度(Head Height): 出口管头到泵体的水位差.(决定出口压力大小)G. 工作周期: 我们定义为一次通电工作以及之后的断电时间之和.H. 负载周期(占空比, Duty Cycle) = {通电时间/(通电时间＋断电时间)}*100%I. 电磁泵负载周期或者最长通电时间, 以及电磁泵的功率和散热决定了电磁泵工作时的温升.电磁泵工作时的温升, 和工作时的环境温度决定了电磁泵需要的绝缘温度等级.绝缘温度等级=℃: A=105, E=120, B=130, F=155, H=180, N=200, 220=220, 250=250, +25)2. 输入条件: 电流类型及功率A. 不同的输入电流波形决定了电磁铁的动作方式. 具体应用中应考虑交流直流, 恒压源, 恒流源, 电瓶, 干电池, 直流发电机, 电容, 整流滤波方式, 电压和最大有效电流.电流(功率) 和输出流量,压力,在一定范围内近似正比关系，当功率大到一定程度, 电磁铁达到磁饱和时力量(流量,压力) 就不再增加. 另外, 功率和温升成正比B. 电磁铁驱动电路中控制触点的保护电磁铁驱动控制的触点可能会发火花, 磨损和产生噪音. 可以提供如下的适当保护电阻& 电容方法插入二极管的方法C.3. 环境因素和寿命A. 环境状况和期待寿命是电磁铁产品采用不同的材料或保护处理的重要考虑因素.B. 环境因素包括: 温度, 湿度, 磁场, 电场, 污染腐蚀性气体, 液体或微尘, 振动和震动冲击等4. 安装, 电源连接, 负载连接方式, 电磁铁尺寸A. 安装方式: 外部卡座, 参考产品规格.B. 电源连接方式常: 引线, 引线+ 端子, 187 插拔引脚, Pin 脚C. 负载连接方式: 合适管子(参考产品规格或提出您的要求).5. 认证, 商务, 附件, 其它A. 产品认证是否需要: UL, TUV, CQC, VDE, RoHS,B. 交货和价格条件: EXW, FCA, FAS, FOB, CFR, CIF, CPT, CPI, DAF, DES, DEQ,DDU, DDP; 港口/目的地 .C. 运输方式: 海运, 空运, 特快专递, 汽车, 火车, 联运, 上门自取, 其它 .D. 需求数量: 作为报价的基础.E. 交货期要求.F. 贸易方式, 报价和交易货币. 美元(出口/转厂), 港币(出口/转厂), 人民币(国内贸易) (17% VAT).G. 品牌标示: Zanty品牌, 其它品牌.电磁泵产品应用范例咖啡机, 咖啡中心,饮料分售机,蒸汽清洗机,牙科冲洗机,雾化加湿器,过滤加压器,地毯清洗机.Coffee Machine, Beverage Dispenser, Steam Cleaner, Dental Cleaner, Atomizing Humidifier, Pressure Booster for Filter, Carpet Cleaner.图中英语的中文对照：Suction Height=抽吸高度, Head Height=出口高度/扬程/Duty cycle: 连续工作断续工作: DC ( / / // //: ,: , , , ,,/ ; ( / : /:: UL, TUV, VDE,: ISO9000, TS16949, ISO14000,: EXW, FCA, FAS, FOB, CFR, CIF, CPT, CPI, DAF, DES, DEQ DDU, DDP;: 海运, 空运, 快递汽车, 火车联运,, 其它:: 出口/USD, 出口/ HKD, 内销CNY(17% VAT), Other:。

磁力泵工作原理范文
磁力泵是一种使用磁力传递原理工作的无泄漏、无密封的离心泵。

它将电机与泵体隔离开来，通过磁力偶合传递动力，使泵体内的转子产生旋转并把液体从进口处吸入，再经过离心力的作用将液体从出口处排出。

磁力泵的工作原理主要包括以下几个方面：
1.磁力耦合：磁力泵是通过磁力偶合来传递动力的。

它使用了永磁体或电磁线圈的磁场作用于外部磁铁或线圈上，并产生相应的磁力。

当这些磁力通过泵体传递给转子时，转子开始旋转并带动液体的流动。

2.无泄漏、无密封：传统的泵通常需要使用机械密封来防止泵内液体外泄，但长期使用会导致泄漏、磨损和故障等问题。

而磁力泵通过磁力传递动力，无需机械传动装置，从而避免了泄漏和密封问题，提高了泵的可靠性和使用寿命。

3.离心力作用：磁力泵的转子是离心泵，其工作原理类似于传统的离心泵。

当转子旋转时，离心力产生在泵体内，使液体在进口处被吸入并沿离心力的方向被排出。

离心力的大小取决于转子的转速和液体的密度，通过调整电机的转速可以改变泵的流量和扬程。

4.磁力泵的结构：磁力泵的主要组成部分包括泵体、转子、永磁体或电磁线圈等。

泵体通常由金属材料制成，具有一定的强度和耐腐蚀性能。

转子是泵体内部的旋转部件，由磁性材料制成。

永磁体或电磁线圈产生磁场，与泵体之间通过隔离套进行磁力耦合。

总的来说，磁力泵通过磁力传递动力，实现了无泄漏、无密封的工作方式。

它的工作原理基于磁力耦合和离心力的作用，通过控制电机的转速
可以调整泵的流量和扬程。

磁力泵因其无泄漏、无密封等特点，在化工、制药、环保等领域得到了广泛的应用。

电磁泵的原理电磁泵工作原理和应用范例电磁泵是一种电磁铁驱动高压微型泵.其特点:结构紧凑,输出压力工,无泄漏,体积小,动态调整好等1.工作原理:当电磁泵线圈通电时,滑杆在电磁场力作用下向右运动,密封仓容积增大,压力小于进口处气压时,液体流入密封仓.当电磁泵断电时,滑杆在弹簧力作用下向左运动,密封仓容积减小,压力大于出口处压力时,流体从出口处流出.电源整流后脉冲频率为50Hz或60Hz,滑杆左右运动的频率也是50Hz或60Hz,这样流体就连续不断地从进口流入,出口流出.2.电磁泵重要用于饮料冲饮机,蒸气清洗机,冲牙器,喷雾加湿器,过滤器增压,地毯清吸机等.电磁泵选用考虑的因素1.产品输出条件:A.流体的种类特性:流体的温度,粘性,腐蚀等.B.压力差:电磁泵能产生的或者克服的泵体两端最大压力差.C.自吸高度:进液管为空时,流体源处到泵体的垂直高度.D.自吸长度:进液管为空时,流体源处到泵体的管道长度.E.自吸时间:进液管为空时,从通电到液体抽吸到泵体出口所用的时间.F.工作周期:一次工作通电以及之后的断电时间之和.G.周期负载=[通电时间/（通电时间+断电时间）]*100.电磁泵通电会发热,所以周期负载和最长通电时间决议了电磁泵温升.电磁泵的温升和环境温度决议了电磁泵绝缘等级的选择:（绝缘等级=℃:A=105/E=120/B=130/F=155/H180/N=200/C=220）2.输入条件:电流类型及功率不同的输入电流波形决议了电磁泵的动作方式:实在应用中会有:交流/直流（恒压源/恒流源/电瓶/干电池/直流发电机/电容）/整流滤波方式等.二极管整流:电压和最大有效电流.电流（功率）和输出流量,压力,在肯定范围内貌似正比关系,当功率大到肯定程度,电磁阀达到磁饱和时,气力就不再加添,另外,功率和温升成正比.3.环境因素和寿命:环境情形和期望寿命是电磁铁采纳不同材料或保护处理的紧要考虑因素.环境因素包括:温度/湿度/磁场/电场/污染腐蚀性气体.液体或微尘/振动和震动冲击等.4.安装和电源连接方式:安装方式一般有:外螺丝/电磁铁外壳螺纹.卡槽嵌入/其它.电源连接方式有:引线/引线+端子/187插拔引脚/其它.。

电磁力抽水泵原理1. 电磁力抽水泵的结构电磁力抽水泵的结构由电磁力发生器、液体排放管、液体抽吸管、液体抽吸管支架、液体抽吸口、液体排放口、液体抽吸管支架、液体抽吸管、液体排放管、液体抽吸管支架、液体抽吸口、液体排放口、液体抽吸管支架、液体抽吸管、液体排放管、液体抽吸管支架、液体抽吸口、液体排放口、液体抽吸管支架、液体抽吸管、液体排放管、液体抽吸管支架、液体抽吸口、液体排放口等部件组成。

电磁力发生器由电机、电磁铁、滑环、滑环支架、滑环支架座、滑环支架座固定螺栓等部件组成，电磁铁的作用是产生电磁力，滑环的作用是控制电磁力的方向和大小。

液体抽吸管和液体排放管分别连接液体抽吸口和液体排放口，形成液体循环系统。

2. 电磁力抽水泵的工作原理电磁力抽水泵是一种利用电磁力原理进行抽水的设备，它利用电磁力在永久磁体和动磁体之间产生的相互作用，把水从低位抽到高位。

电磁力抽水泵由永久磁体、动磁体、磁芯、转子、定子、接线板等部件组成。

当电源投入时，永久磁体和动磁体之间的电磁力会产生，使动磁体产生转动，从而转动转子，形成转子的转动轴向力，使转子的转动轴向力和定子的转动轴向力相互作用，形成转子的轴向力，从而把水从低位抽到高位。

电磁力抽水泵的优势在于它具有较高的效率、较小的体积、可靠性高、维护方便等特点，可以很好地满足人们在抽水方面的需求。

3. 电磁力抽水泵的应用电磁力抽水泵是一种利用电磁力作用，将低压液体吸入抽水泵内部，并将其压缩后排出的一种抽水泵。

它具有体积小、重量轻、低噪声、低能耗、结构简单等特点，因此在工业、农业、家用、医疗等领域有着广泛的应用。

工业方面，电磁力抽水泵可用于清洗、冷却、润滑等工艺过程，也可用于系统的输送和循环，如加工厂、洗涤厂、纺织厂、电镀厂等，以及化工厂、热电厂、石油化工厂等场所的排放污水处理等。

农业方面，电磁力抽水泵可用于灌溉、排放、清洗等，可以满足农业生产的不同需求，提高农业生产效率和质量。

家用方面，电磁力抽水泵可用于家庭给排水、清洗池、洗衣机、洗碗机、淋浴器等设备的排水，以及汽车洗车、喷雾灌溉等。

电磁泵的结构和原理电磁泵Solenoid Pump, 是一种电磁铁驱动的柱塞泵. 是一种高压微型泵。

特点有：结构紧凑，输出压力高，无泄漏，体积小，动态调节特性好，输出流量较小等电磁泵的电源是：1. 交流过滤后的半波. 或2. 其它单向方波电流.右边是电磁泵的结构图A 图/上图: 电磁泵通电瞬间的状态图.B 图/下图: 电磁泵断电瞬间的状态图.电磁泵的工作原理:A 图/上图: 当电磁铁线圈通电时, 滑杆(Plunger) 在电磁场力作用下向右运动, 密封仓(Pressure Chamber)容积增大, 压力(Pressure) P 小于进口气压(InletPressure) P in 时, 液体流入密封仓(PressureChamber).B 图/下图: 当产品断电时, 滑杆(Plunger) 在弹簧力作用下向左运动, 密封仓(Pressure Chamber) 容积减小, 压力P 大于出口压力(Outlet Pressure) P out 时, 流体从出口流出.一般城市电源整流后脉冲频率为50 或60 Hz, 滑杆左右运动的频率也是50 或60 Hz. 这样流体就连续不断的从进口流入, 出口流出.图中英文对应中文意思:Outlet Pressure: P out = 出口压力P outPlunger = 滑杆Inlet Pressure P in = 进口压力P inPressure Chamber Pressure P = 压力仓压力PPlunger Motion Direction = 滑杆运动方向Liquid Flow Direction = 液体流动方向深圳宗泰电子有限公司©2006电电磁泵的工作原理及应用2008-11-01电磁泵(SOLENOID PUMP)是一种将动力和泵体直接结合为一体的液体泵。

电磁泵的工作原理类似普通电磁阀，它以交流电为工作动力，电流通过电磁绕组形成交变固定磁场，与可运动的泵体形成交互作用，带动泵体振动，推动液体输出。

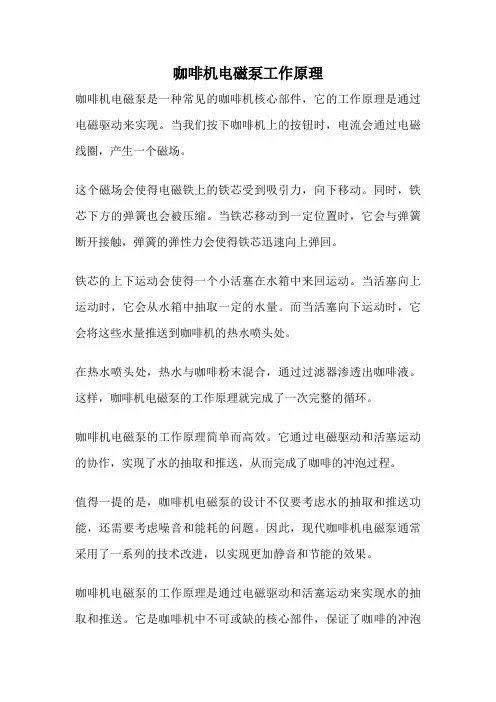

咖啡机电磁泵工作原理
咖啡机电磁泵是一种常见的咖啡机核心部件，它的工作原理是通过电磁驱动来实现。

当我们按下咖啡机上的按钮时，电流会通过电磁线圈，产生一个磁场。

这个磁场会使得电磁铁上的铁芯受到吸引力，向下移动。

同时，铁芯下方的弹簧也会被压缩。

当铁芯移动到一定位置时，它会与弹簧断开接触，弹簧的弹性力会使得铁芯迅速向上弹回。

铁芯的上下运动会使得一个小活塞在水箱中来回运动。

当活塞向上运动时，它会从水箱中抽取一定的水量。

而当活塞向下运动时，它会将这些水量推送到咖啡机的热水喷头处。

在热水喷头处，热水与咖啡粉末混合，通过过滤器渗透出咖啡液。

这样，咖啡机电磁泵的工作原理就完成了一次完整的循环。

咖啡机电磁泵的工作原理简单而高效。

它通过电磁驱动和活塞运动的协作，实现了水的抽取和推送，从而完成了咖啡的冲泡过程。

值得一提的是，咖啡机电磁泵的设计不仅要考虑水的抽取和推送功能，还需要考虑噪音和能耗的问题。

因此，现代咖啡机电磁泵通常采用了一系列的技术改进，以实现更加静音和节能的效果。

咖啡机电磁泵的工作原理是通过电磁驱动和活塞运动来实现水的抽取和推送。

它是咖啡机中不可或缺的核心部件，保证了咖啡的冲泡
过程高效而稳定。

电磁泵的工作原理高中物理
电磁泵是一种利用电磁感应原理来实现流体输送的设备。

它通常由电源、电磁铁、导磁罐和管道等部件组成。

电磁泵的工作原理基于安培环路定律和法拉第电磁感应定律。

首先，当电流通过电磁铁产生磁场时，导磁罐内的液体也就具有了一定的磁性。

根据安培环路定律，磁铁产生的磁场会形成一个环路，这个磁场会对导磁罐内的液体产生作用力。

其次，根据法拉第电磁感应定律，当导磁罐内的液体经过磁场发生相对运动时，就会在液体中产生感应电动势。

这个感应电动势会使液体中带电粒子受到推动，导致液体发生流动。

因此，电磁泵的工作原理就是通过电磁感应力使液体流动，实现输送的目的。

与传统的机械泵相比，电磁泵具有结构简单、无需机械密封、适用于高温、腐
蚀性液体输送等优点。

但同时也存在功耗较大、效率低下等缺点。

因此在实际工程应用中，需要根据实际需求选择合适的泵类型。

综上所述，电磁泵的工作原理是基于电磁感应力推动液体流动的原理。

通过合
理设计和优化，电磁泵在工业生产和科研领域都有着广泛的应用前景。

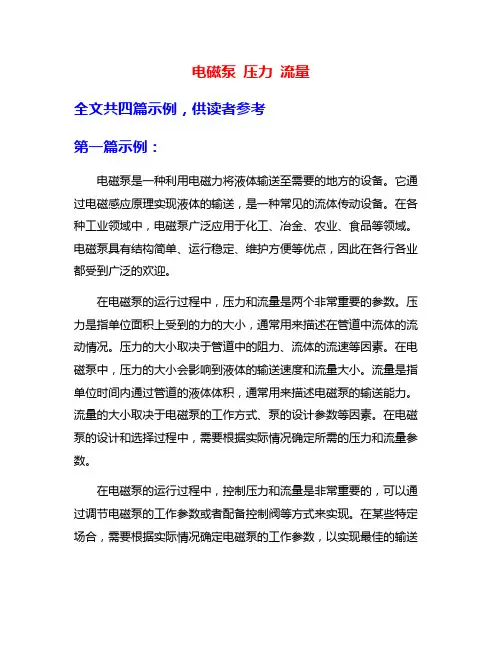

电磁泵压力流量全文共四篇示例，供读者参考第一篇示例：电磁泵是一种利用电磁力将液体输送至需要的地方的设备。

它通过电磁感应原理实现液体的输送，是一种常见的流体传动设备。

在各种工业领域中，电磁泵广泛应用于化工、冶金、农业、食品等领域。

电磁泵具有结构简单、运行稳定、维护方便等优点，因此在各行各业都受到广泛的欢迎。

在电磁泵的运行过程中，压力和流量是两个非常重要的参数。

压力是指单位面积上受到的力的大小，通常用来描述在管道中流体的流动情况。

压力的大小取决于管道中的阻力、流体的流速等因素。

在电磁泵中，压力的大小会影响到液体的输送速度和流量大小。

流量是指单位时间内通过管道的液体体积，通常用来描述电磁泵的输送能力。

流量的大小取决于电磁泵的工作方式、泵的设计参数等因素。

在电磁泵的设计和选择过程中，需要根据实际情况确定所需的压力和流量参数。

在电磁泵的运行过程中，控制压力和流量是非常重要的，可以通过调节电磁泵的工作参数或者配备控制阀等方式来实现。

在某些特定场合，需要根据实际情况确定电磁泵的工作参数，以实现最佳的输送效果。

还需要注意电磁泵在运行过程中的安全性和稳定性，避免发生意外事故。

电磁泵的压力和流量可以通过设备的显示屏来实时监测，也可以通过外部设备连接至电脑进行监控。

这些监控手段可以帮助工程师及时了解电磁泵的运行情况，进而采取相应的措施。

在电磁泵的日常维护中，需要定期检查设备的压力和流量参数，及时发现问题并解决。

电磁泵在工业领域中扮演着重要的角色，压力和流量是电磁泵运行中的重要参数。

工程师需要根据实际需求确定电磁泵的工作参数，确保设备的正常运行。

需要定期监测电磁泵的压力和流量参数，及时发现问题并解决。

只有这样，才能确保电磁泵的安全、稳定运行，为工业生产提供良好的支持。

第二篇示例：电磁泵是一种将电能转换成机械能的装置，主要用于输送液体或气体。

电磁泵的原理是利用电磁感应产生磁场，通过控制电流的大小使得磁场的力线在导磁短匝上产生作用力，从而驱动短匝相对于磁感应线移动，实现泵的工作。
