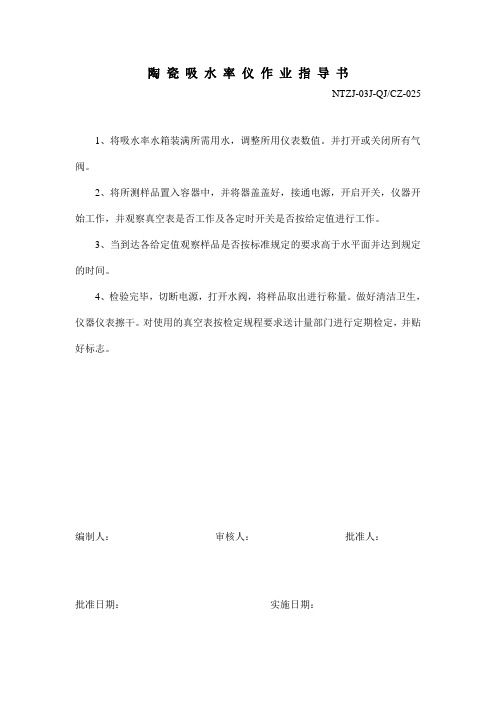

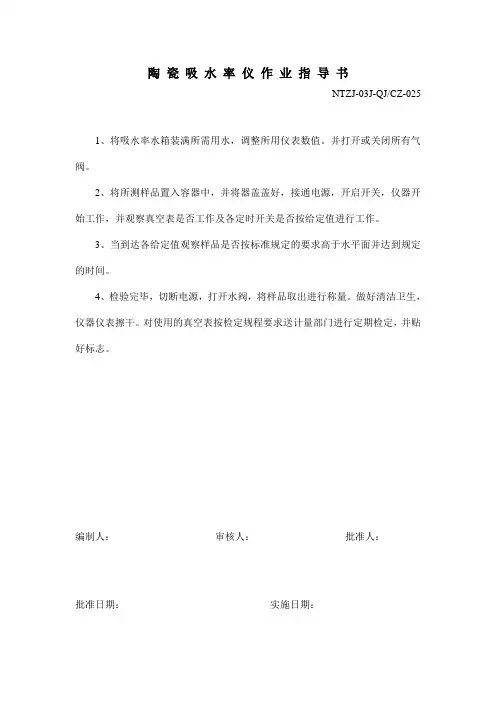

陶瓷吸水率仪作业指导书
NTZJ-03J-QJ/CZ-025
1、将吸水率水箱装满所需用水，调整所用仪表数值。
并打开或关闭所有气阀。
2、将所测样品置入容器中，并将器盖盖好，接通电源，开启开关，仪器开始工作，并观察真空表是否工作及各定时开关是否按给定值进行工作。
3、当到达各给定值观察样品是否按标准规定的要求高于水平面并达到规定的时间。
4、检验完毕，切断电源，打开水阀，将样品取出进行称量。
做好清洁卫生，仪器仪表擦干。
对使用的真空表按检定规程要求送计量部门进行定期检定，并贴好标志。
编制人：审核人：批准人：
批准日期：实施日期：。

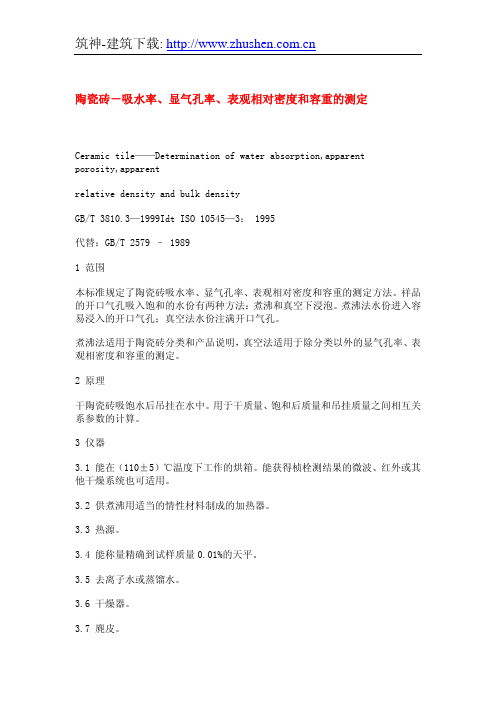

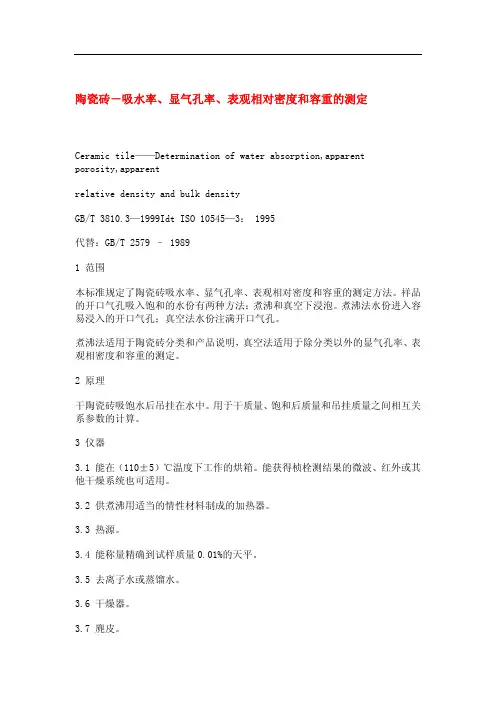

陶瓷砖－吸水率、显气孔率、表观相对密度和容重的测定Ceramic tile——Determination of water absorption,apparentporosity,apparentrelative density and bulk densityGB/T 3810.3—1999Idt ISO 10545—3： 1995代替：GB/T 2579 – 19891 范围本标准规定了陶瓷砖吸水率、显气孔率、表观相对密度和容重的测定方法。
祥品的开口气孔吸入饱和的水份有两种方法：煮沸和真空下浸泡。
煮沸法水份进入容易浸入的开口气孔；真空法水份注满开口气孔。
煮沸法适用于陶瓷砖分类和产品说明，真空法适用于除分类以外的显气孔率、表观相密度和容重的测定。
2 原理干陶瓷砖吸饱水后吊挂在水中。
用于干质量、饱和后质量和吊挂质量之间相互关系参数的计算。
3 仪器3.1 能在（110±5）℃温度下工作的烘箱。
能获得桢栓测结果的微波、红外或其他干燥系统也可适用。
3.2 供煮沸用适当的情性材料制成的加热器。
3.3 热源。
3.4 能称量精确到试样质量0.01%的天平。
3.5 去离子水或蒸馏水。
3.6 干燥器。
3.7 麂皮。
3.8 吊环、绳索或篮子：能将试样放入水中悬吊称其质量。
3.9 玻璃烧杯或者大小和形状与其类似的容器。
将试样用吊环（3.8）吊在天平的（3.4）一端，使试样完全浸入水中，试样和吊环不与容器的任何部分接触。
3.10 能容纳所要求数量试样的足够大容积的真空箱和真空系统，而且能达（100±1）Kpa的真空度并保持30min。
4 试样4.1 每种类型的砖用10块整砖测试。
国家质量技术监督局1999-11-01批准 2000-01-01实施4.2 如每块砖的表面积大于0.04m2时，只需用5块整砖作测试。
如每块砖的表面积大于0.16m2时，至少在三块整砖的中间部位切割最小边长为100mm的五块试样。

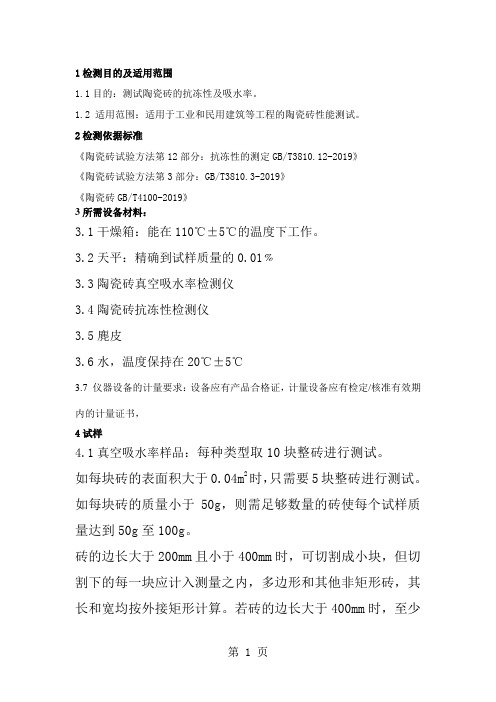

1检测目的及适用范围1.1目的：测试陶瓷砖的抗冻性及吸水率。
1.2 适用范围：适用于工业和民用建筑等工程的陶瓷砖性能测试。
2检测依据标准《陶瓷砖试验方法第12部分：抗冻性的测定GB/T3810.12-2019》《陶瓷砖试验方法第3部分：GB/T3810.3-2019》《陶瓷砖GB/T4100-2019》3所需设备材料：3.1干燥箱：能在110℃±5℃的温度下工作。
3.2天平：精确到试样质量的0.01﹪3.3陶瓷砖真空吸水率检测仪3.4陶瓷砖抗冻性检测仪3.5麂皮3.6水，温度保持在20℃±5℃3.7 仪器设备的计量要求：设备应有产品合格证，计量设备应有检定/核准有效期内的计量证书，4试样4.1真空吸水率样品：每种类型取10块整砖进行测试。
如每块砖的表面积大于0.04m2时，只需要5块整砖进行测试。
如每块砖的质量小于50g，则需足够数量的砖使每个试样质量达到50g至100g。
砖的边长大于200mm且小于400mm时，可切割成小块，但切割下的每一块应计入测量之内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。
若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm的5块试样。
4.2抗冻性样品：使用不少于10块整砖，并且其最小面积为0.25m2，对于大规格的砖，为能装入冷冻机，可进行切割，切割试样应尽可能的大。
砖应该没有裂纹，釉裂，针孔，磕碰等缺陷。
如果必须用有缺陷的砖进行检验，在试验前应用永久性的染色剂对缺陷做记号，试验后检查这些缺陷。
5检测人员要求：5.1技术关键岗位人员经培训、考核合格，持有上岗证，临时人员和长期雇佣或签约人员经科室培训、由管理科考核合格后上岗。
5.2检验人员能熟悉本检测项目中检测依据标准，能熟悉操作本检测项目中检验所需设备。
5.3检验人员应有很强的责任心，不从事损害本检测的活动，如与检测相关方存在利害关系，应自动提出回避，确保数据准确公正。
陶瓷砖－吸水率、显气孔率、表观相对密度和容重的测定Ceramic tile——Determination of water absorption,apparentporosity,apparentrelative density and bulk densityGB/T 3810.3—1999Idt ISO 10545—3： 1995代替：GB/T 2579 – 19891 范围本标准规定了陶瓷砖吸水率、显气孔率、表观相对密度和容重的测定方法。
祥品的开口气孔吸入饱和的水份有两种方法：煮沸和真空下浸泡。
煮沸法水份进入容易浸入的开口气孔；真空法水份注满开口气孔。
煮沸法适用于陶瓷砖分类和产品说明，真空法适用于除分类以外的显气孔率、表观相密度和容重的测定。
2 原理干陶瓷砖吸饱水后吊挂在水中。
用于干质量、饱和后质量和吊挂质量之间相互关系参数的计算。
3 仪器3.1 能在（110±5）℃温度下工作的烘箱。
能获得桢栓测结果的微波、红外或其他干燥系统也可适用。
3.2 供煮沸用适当的情性材料制成的加热器。
3.3 热源。
3.4 能称量精确到试样质量0.01%的天平。
3.5 去离子水或蒸馏水。
3.6 干燥器。
3.7 麂皮。
3.8 吊环、绳索或篮子：能将试样放入水中悬吊称其质量。
3.9 玻璃烧杯或者大小和形状与其类似的容器。
将试样用吊环（3.8）吊在天平的（3.4）一端，使试样完全浸入水中，试样和吊环不与容器的任何部分接触。
3.10 能容纳所要求数量试样的足够大容积的真空箱和真空系统，而且能达（100±1）Kpa的真空度并保持30min。
4 试样4.1 每种类型的砖用10块整砖测试。
国家质量技术监督局1999-11-01批准 2000-01-01实施4.2 如每块砖的表面积大于0.04m2时，只需用5块整砖作测试。
如每块砖的表面积大于0.16m2时，至少在三块整砖的中间部位切割最小边长为100mm的五块试样。
1检测目的及适用范围1.1目的：测试陶瓷砖的抗冻性及吸水率。
1.2 适用范围：适用于工业和民用建筑等工程的陶瓷砖性能测试。
2检测依据标准《陶瓷砖试验方法第12部分：抗冻性的测定GB/T3810.12-2006》《陶瓷砖试验方法第3部分：GB/T3810.3-2006》《陶瓷砖GB/T4100-2006》3所需设备材料：3.1干燥箱：能在110℃±5℃的温度下工作。
3.2天平：精确到试样质量的0.01﹪3.3陶瓷砖真空吸水率检测仪3.4陶瓷砖抗冻性检测仪3.5麂皮3.6水，温度保持在20℃±5℃3.7 仪器设备的计量要求：设备应有产品合格证，计量设备应有检定/核准有效期内的计量证书，4试样4.1真空吸水率样品：每种类型取10块整砖进行测试。
如每块砖的表面积大于0.04m2时，只需要5块整砖进行测试。
如每块砖的质量小于50g，则需足够数量的砖使每个试样质量达到50g至100g。
砖的边长大于200mm且小于400mm时，可切割成小块，但切割下的每一块应计入测量之内，多边形和其他非矩形砖，其长和宽均按外接矩形计算。
若砖的边长大于400mm时，至少在3块整砖的中间部位切取最小边长为100mm的5块试样。
4.2抗冻性样品：使用不少于10块整砖，并且其最小面积为0.25m2，对于大规格的砖，为能装入冷冻机，可进行切割，切割试样应尽可能的大。
砖应该没有裂纹，釉裂，针孔，磕碰等缺陷。
如果必须用有缺陷的砖进行检验，在试验前应用永久性的染色剂对缺陷做记号，试验后检查这些缺陷。
5检测人员要求：5.1技术关键岗位人员经培训、考核合格，持有上岗证，临时人员和长期雇佣或签约人员经科室培训、由管理科考核合格后上岗。
5.2检验人员能熟悉本检测项目中检测依据标准，能熟悉操作本检测项目中检验所需设备。
5.3检验人员应有很强的责任心，不从事损害本检测的活动，如与检测相关方存在利害关系，应自动提出回避，确保数据准确公正。

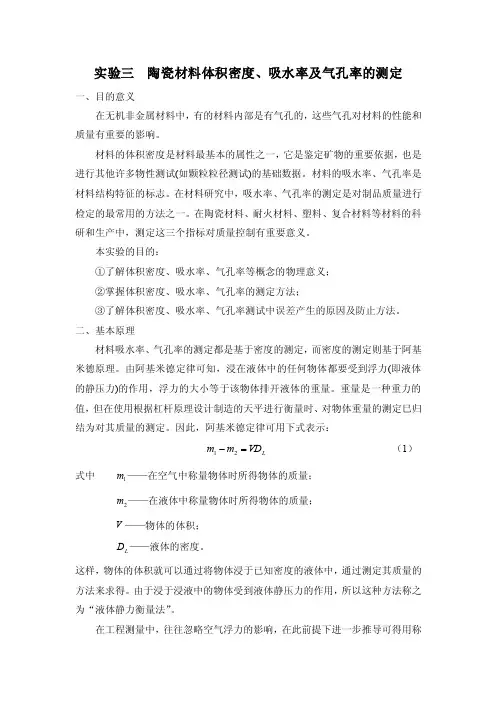

实验三 陶瓷材料体积密度、吸水率及气孔率的测定一、目的意义在无机非金属材料中，有的材料内部是有气孔的，这些气孔对材料的性能和质量有重要的影响。
材料的体积密度是材料最基本的属性之一，它是鉴定矿物的重要依据，也是进行其他许多物性测试(如颗粒粒径测试)的基础数据。
材料的吸水率、气孔率是材料结构特征的标志。
在材料研究中，吸水率、气孔率的测定是对制品质量进行检定的最常用的方法之一。
在陶瓷材料、耐火材料、塑料、复合材料等材料的科研和生产中，测定这三个指标对质量控制有重要意义。
本实验的目的：①了解体积密度、吸水率、气孔率等概念的物理意义； ②掌握体积密度、吸水率、气孔率的测定方法；③了解体积密度、吸水率、气孔率测试中误差产生的原因及防止方法。
二、基本原理材料吸水率、气孔率的测定都是基于密度的测定，而密度的测定则基于阿基米德原理。
由阿基米德定律可知，浸在液体中的任何物体都要受到浮力(即液体的静压力)的作用，浮力的大小等于该物体排开液体的重量。
重量是一种重力的值，但在使用根据杠杆原理设计制造的天平进行衡量时、对物体重量的测定巳归结为对其质量的测定。
因此，阿基米德定律可用下式表示：L VD m m =-21 （1） 式中 1m ——在空气中称量物体时所得物体的质量； 2m ——在液体中称量物体时所得物体的质量； V ——物体的体积； L D ——液体的密度。
这样，物体的体积就可以通过将物体浸于已知密度的液体中，通过测定其质量的方法来求得。
由于浸于浸液中的物体受到液体静压力的作用，所以这种方法称之为“液体静力衡量法”。
在工程测量中，往往忽略空气浮力的影响，在此前提下进一步推导可得用称量法测定物体密度时的原理公式 211m m D m D L-=（2）这样，只要测出有关量并代入上式，就可计算出待测物体在温度t ℃时的密度。
材料的密度，可以分为真密度、体积密度等。
体积密度指不含游离水材料的质量与材料的总体积(包括材料的实体积和全部孔隙所占的体积)之比。
陶瓷砖作业指导书一、编制依据1、《陶瓷砖》GB/T 4100-20062、陶瓷砖试验方法第三部分GB/T 38103.3-20063、陶瓷砖试验方法第十二部GB/T 38103.12-2006/ISO10545-12：1995二、操作人员1、检测人员必须经过专业技术培训取得省、部级建材检验员资格证书。
同时取得上岗合格证的检测人员从事检验,由授权签字人、技术监督人进行质量教育和检验交底,授权签字人、技术监督人进行操作质量监督,发现问题及时纠正。
2、本试验检测必须有两人以上参加。
三、技术要求1、按照陶瓷砖的成型方法不同进行分类，见下表2、按吸水率不同分为三大类①低吸水率砖（I类），E≤3%I类干压砖还可以进一步分为：（a）E≤0.5% ( BIa类)；（b）炻瓷砖0.5%＜E≤3%（BIb类）②中吸水率砖（II类），3%＜E≤10%II类干压砖还可一步分为（a）3%＜E≤6%(AIIa类)(b) 6%＜E≤10% ( IIb类)II类干压砖还可一步分为(a)3%＜E≤6% (BIIa类)(b)6%＜E≤10% (BIIb类)③高吸水率砖砖（III类），E＞10%四、检测仪器的要求1、干燥箱：工作温度为110℃±5℃；也可使用能获得相同检测结果的微波、红外或其他干燥系统。
2、天平：天平的称量精度为所测试样质量0.01%。
3、去离子水或蒸馏水。
4、吊环、绳索或篮子：能将试样放入水中悬吊称其质量。
5、玻璃烧杯或者大小和形状与其类似的容器。
能将试样用吊环、绳索吊在天平的一端，使试样完全浸入水中，试样和吊环不与容器的任何部分接触。
6、沸煮仪：能保持水加热到沸腾并保持煮沸2h。
7、麂皮8、冷冻机：能冷冻至少10块，其最小面积为0.25 m2，并使砖相互不接触，能达到-30℃±2℃。
五、试验检测操作1、试样要求①吸水率：每种类型取10块整砖进行测试。
如每块砖的表面积大于0.04m2时，只需要5块整砖进行测试。
