自动扶梯自动扶梯及自动人行道及自动人行道及自动人行道MPS MPS--200B 控制控制系统系统系统安装调试手册安装调试手册安装调试手册(Y -△型)苏州苏州江南嘉捷江南嘉捷江南嘉捷电梯电梯电梯股份股份股份有限公司有限公司MPS MPS--200B 控制系统调试手册控制系统调试手册1. . 说明说明说明 1.1 调试范围:应用范围:自动扶梯和自动人行道 运行方式:Y/△运行速度:0.5m/s、0.63m/s、0.75m/s1.2 调试安全规范:由于有三相380V 电压参与的工作,所以在安全操作上应引起高度警觉和重视;在电源接通之前,必须先认真反思所做的准备工作是否充分。
本控制系统是由单片机组成,必须注意线路板上的连接端子接线正确。
以上几点必须严格执行,如有违反,后果自负。
2. . 调试前的准备工作调试前的准备工作调试前的准备工作 2.1 检查控制柜元器件和接线对照有关图纸,检查控制柜的元器件安装和接线是否正确,是否符合控制柜功能和操作要求。
检查控制柜元器件安装和接线质量是否符合要求,检查外接线路是否正确 检查电源部分是否有短路现象。
2.2 测量电压将控制柜上电源端子上R、S、T、N 电源进线端接入交流三相电源后,测量R-S、R-T、S-T 三相之间的电压是否都在额定电压±7%范围内。
检查相位是否正确。
(JXW 相序监控器亮绿灯为正确),如不正确,任意调换R、S、T 上的两根电源线。
先后合上RD1~RD3、RUN、ZM 断路器开关。
测量各路电源电压是否正确。
(例:动力AC380V,照明AC220V)测量部位 正确电压 备注 RUN 的1和2脚 AC380V 动力电压 101与102 AC220V 301与302 DC24V ZM 的1和2脚AC220V照明电压关闭电源,检查电机与控制柜接线端的接线是否一一对应,是否导通。
外部的接线的插件是否与控制柜里面的插件一一对应,是否正确可靠。
在上述准备工作就绪后,再一次检查控制柜的连线是否正确。

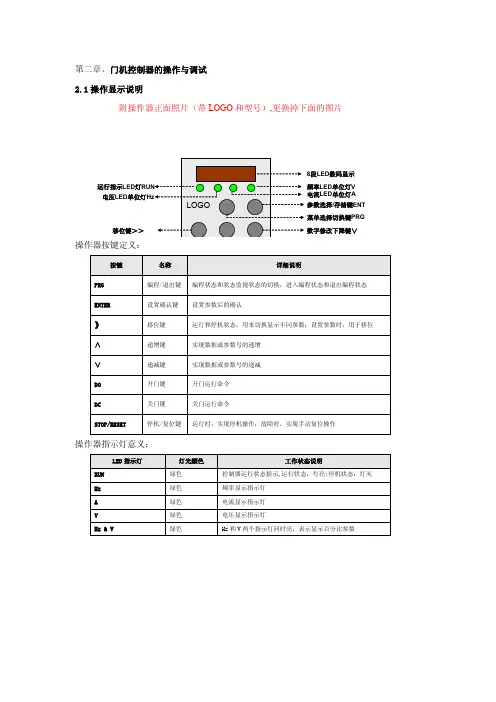

第二章、门机控制器的操作与调试2.1操作显示说明附操作器正面照片(带LOGO和型号),更换掉下面的图片操作器指示灯意义:2.1.1参数操作显示YS-K01门机控制器的操作显示需使用选配件YS-P01操作器。
操作器的显示状态有以下几种状态(根据软件表现更改内容)1.停机状态显示停机状态显示的参数有:输出端子状态、门位置、开门速度、输入端子状态、母线电压,通过》键实现各种状态参数的循环显示选择。
插入实物照片2.运行状态显示运行状态显示的参数有:输出端子状态、门位置、开关门速度设定、当前运行速度、输出电压、输出电流、输出力矩、母线电压、输入端子状态,通过》键实现各种状态参数的循环显示选择。
插入实物照片3.参数编辑状态以设定参数P1.01为230V为例说明:首先按下PRG键,操作器显示-P0-,该菜单为一级菜单显示,然后按∧键显示-P1-,然后按ENTER键进入P1组内部参数组;然后按∧键显示P1.01,按ENTER键进入该功能码,该功能码显示值为220,通过按∧键将值修改为230,按ENTER键确认修改,修改完后功能码组显示P1.02,按PRG键退回一级菜单显示-P1-,按PRG键退回停机或运行监视状态。
插入实物照片4.故障状态显示当控制器处于故障状态时,操作器显示故障码,当故障排除后,按下STOP/RESET键复位故障,操作器恢复到停机状态显示。
故障显示内容参见附录2故障诊断与对策插入实物照片2.1.2 参数上传和下载批处理YS-K01门机控制器为适应电梯行业调试和维护高效率的需求,设计有控制曲线参数存储和批处理功能。
对于相同门宽、相同型号的门机,可以用同样的曲线参数实现门的开关控制,把经验曲线参数从调试效果良好的门机控制器上传到操作器,再从操作器下载到相同门宽、相同型号的门机使用的门机控制器,就可以实现良好的开关门控制。
例如:1号门和2号门宽度相同,门机械配置型号相同,1号门运行曲线调试好后,把控制器A 的曲线参数上传到操作器的相应位置,并编好组号,从操作器对应组号位置把曲线经验参数下载到控制器B ,控制器B 就可以实现对2号门的良好开关门控制。

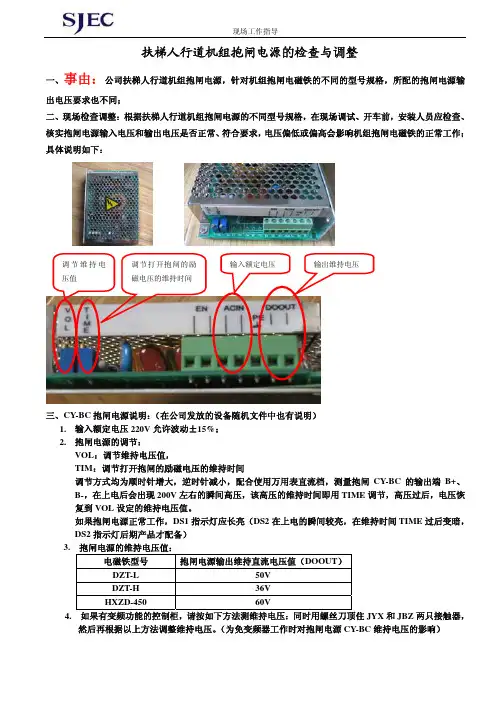

扶梯人行道机组抱闸电源的检查与调整一、事由:公司扶梯人行道机组抱闸电源,针对机组抱闸电磁铁的不同的型号规格,所配的抱闸电源输出电压要求也不同;二、现场检查调整:根据扶梯人行道机组抱闸电源的不同型号规格,在现场调试、开车前,安装人员应检查、核实抱闸电源输入电压和输出电压是否正常、符合要求,电压偏低或偏高会影响机组抱闸电磁铁的正常工作;具体说明如下:三、CY-BC抱闸电源说明:(在公司发放的设备随机文件中也有说明)1.输入额定电压220V允许波动±15%;2.抱闸电源的调节:VOL:调节维持电压值,TIM:调节打开抱闸的励磁电压的维持时间调节方式均为顺时针增大,逆时针减小,配合使用万用表直流档,测量抱闸CY-BC的输出端B+、B-,在上电后会出现200V左右的瞬间高压,该高压的维持时间即用TIME调节,高压过后,电压恢复到VOL设定的维持电压值。
如果抱闸电源正常工作,DS1指示灯应长亮(DS2在上电的瞬间较亮,在维持时间TIME过后变暗,DS2指示灯后期产品才配备)3. 抱闸电源的维持电压值:电磁铁型号抱闸电源输出维持直流电压值(DOOUT)DZT-L 50VDZT-H 36VHXZD-450 60V4. 如果有变频功能的控制柜,请按如下方法测维持电压:同时用螺丝刀顶住JYX和JBZ两只接触器,然后再根据以上方法调整维持电压。
(为免变频器工作时对抱闸电源CY-BC维持电压的影响)调节维持电压值调节打开抱闸的励磁电压的维持时间输入额定电压输出维持电压网络电话使用说明按键说明(*键为呼叫) (7键为确定)(1)值班室呼叫各梯按键步骤先按 * 键再拨梯号最后按7 键确认例如:拨1号梯步骤为 * 01 7拨18号梯步骤为 * 18 7(2) 当有电梯呼叫值班室时主机上显示的号码即电梯的梯号十位个位解码器拨码开关:8 4 2 1 8 4 2 1 1号梯: on off on off off off off on5号梯: on 0ff 0n 0ff off on off on10号梯:off off off on on off on off16号梯:off off off on off on on off27号梯:off off on off off on on on注意:还有一种解码器上未标“十位、个位”的按二进制来拨码总线电话接法第一种:第二种:常熟曳引机盘式制动器拆卸、安装、调整方法盘式制动器拆卸、安装、调整结合示意图具体如下:一、制动器拆卸方法1、松开螺钉7和螺钉8;2、将长螺栓4从导向套6中拧出,连同弹簧座2及弹簧3一起取出;3、将短螺栓1从螺杆9中拧出,连同弹簧座2及弹簧3一起取出;4、通电松闸,将制动器绕螺杆9翻转,使整个制动器从制动盘中脱离出来,断电;5、将制动器整个从螺杆9中取出,轻放于软质垫板上。
《江南快速电梯调试手册》需知:在未调试之前的向导!以下向导请谨慎而后行~~~~1, 首先确认:《门机的自学习与调整完毕/安全回路/GS/DS/1LS/2LS/XIEI,S3拨码为:4/5/6等》 然后进入STARTUP——STARTUP CONFIG——LOAD DEFULT 进行参数复为。
2, 随机时可进行电梯自整定:参数的输入:菜单:STARTUP — STARTUP CONFIG —ENTER SETUP MODE—DRIVE DATA——MAINS VOLTAGE=〈400V〉 可受最高的电压AMDISENT TEMP=〈40〉 温度SWITCHING FREQ=〈8HZ〉 载波频率SPD REF/FDK RES=〈0.03125〉MOTOR DATARATED VOLTAGE=〈380V〉RATED CURRENT=〈电梯额定电流〉RATED SPEED=〈电机额定转速〉RPMPOLE PAIRS=<注意:〈此值是极对数〉????????????? 〈频率X与转速除与2〉TORQUE CONSTANT=〈额定转钜除以额定电流可得〉EM CONSTANT=〈0〉STATOR RESIST=〈0〉LSS INDUCTANCE=〈0〉3, 进入电机的整定,进入AUTOTUNE选项.STARTUP_STARTUPCONFIG_ENTERSETUPMODE选:<AUTOTUNE><CURRR START><CURRRENG (PRESS I KEY) 然后进行〈CP1,CP3,CP4〉合闸工作. (短接JP5-7与JP5-8 )后进行短接JP8-1与JP8-5使能 注意:短接时能同时与〈1〉键同时进行操作,显示〈END〉时表示自整定操作以成功,然后退出保存。
4 ,其余参数的设定 机械的设定菜单: STARTUP -STARTUP CONFIG-MACHINICAL DATA-TRAVEL UNIST SEL =(MILLIMETERS)GEARBOX RATIO= 2:1减速比〈一般情况〉PULLEY DIAMETER=400曳引轮直径〈一般情况〉FULL SCALE SPEED =电机铭牌转数〈满数〉编码器的参数设定:菜单:STARTUP——STARTUP CONFIG —— ENCODER CONFIG——SPEED FBK SEL =〈STD ENCODER〉STD ENC TYPE=〈SINUSOIDALSINCOS〉〈正余旋编码器〉STD ENC PLUSE=〈2048〉〈编码器脉冲数〉STD DIG ENC MODE=〈FP MODE〉STD ENC SUPPIY=〈5。

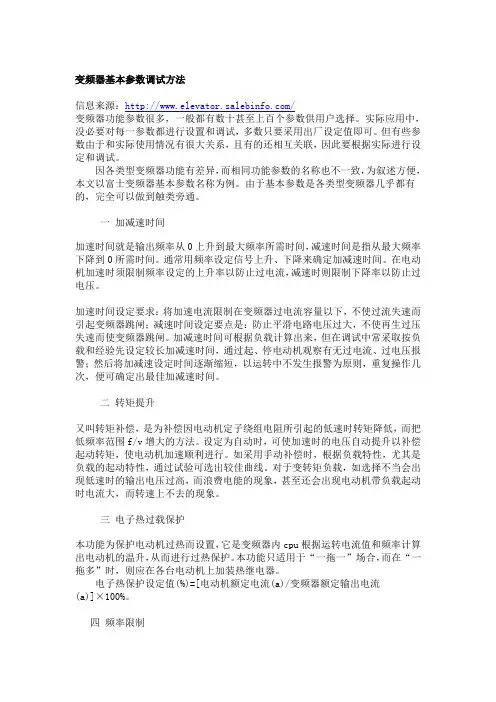

变频器基本参数调试方法信息来源:/变频器功能参数很多,一般都有数十甚至上百个参数供用户选择。
实际应用中,没必要对每一参数都进行设置和调试,多数只要采用出厂设定值即可。
但有些参数由于和实际使用情况有很大关系,且有的还相互关联,因此要根据实际进行设定和调试。
因各类型变频器功能有差异,而相同功能参数的名称也不一致,为叙述方便,本文以富士变频器基本参数名称为例。
由于基本参数是各类型变频器几乎都有的,完全可以做到触类旁通。
一加减速时间加速时间就是输出频率从0上升到最大频率所需时间,减速时间是指从最大频率下降到0所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流,减速时则限制下降率以防止过电压。
加速时间设定要求:将加速电流限制在变频器过电流容量以下,不使过流失速而引起变频器跳闸;减速时间设定要点是:防止平滑电路电压过大,不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来,但在调试中常采取按负载和经验先设定较长加减速时间,通过起、停电动机观察有无过电流、过电压报警;然后将加减速设定时间逐渐缩短,以运转中不发生报警为原则,重复操作几次,便可确定出最佳加减速时间。
二转矩提升又叫转矩补偿,是为补偿因电动机定子绕组电阻所引起的低速时转矩降低,而把低频率范围f/v增大的方法。
设定为自动时,可使加速时的电压自动提升以补偿起动转矩,使电动机加速顺利进行。
如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过试验可选出较佳曲线。
对于变转矩负载,如选择不当会出现低速时的输出电压过高,而浪费电能的现象,甚至还会出现电动机带负载起动时电流大,而转速上不去的现象。
三电子热过载保护本功能为保护电动机过热而设置,它是变频器内cpu根据运转电流值和频率计算出电动机的温升,从而进行过热保护。
本功能只适用于“一拖一”场合,而在“一拖多”时,则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[电动机额定电流(a)/变频器额定输出电流(a)]×100%。
自动扶梯自动扶梯及自动人行道及自动人行道及自动人行道MPS MPS--200B 控制控制系统系统系统安装调试手册安装调试手册安装调试手册(Y -△型)苏州苏州江南嘉捷江南嘉捷江南嘉捷电梯电梯电梯股份股份股份有限公司有限公司MPS MPS--200B 控制系统调试手册控制系统调试手册1. . 说明说明说明 1.1 调试范围:应用范围:自动扶梯和自动人行道 运行方式:Y/△运行速度:0.5m/s、0.63m/s、0.75m/s1.2 调试安全规范:由于有三相380V 电压参与的工作,所以在安全操作上应引起高度警觉和重视;在电源接通之前,必须先认真反思所做的准备工作是否充分。
本控制系统是由单片机组成,必须注意线路板上的连接端子接线正确。
以上几点必须严格执行,如有违反,后果自负。
2. . 调试前的准备工作调试前的准备工作调试前的准备工作 2.1 检查控制柜元器件和接线对照有关图纸,检查控制柜的元器件安装和接线是否正确,是否符合控制柜功能和操作要求。
检查控制柜元器件安装和接线质量是否符合要求,检查外接线路是否正确 检查电源部分是否有短路现象。
2.2 测量电压将控制柜上电源端子上R、S、T、N 电源进线端接入交流三相电源后,测量R-S、R-T、S-T 三相之间的电压是否都在额定电压±7%范围内。
检查相位是否正确。
(JXW 相序监控器亮绿灯为正确),如不正确,任意调换R、S、T 上的两根电源线。
先后合上RD1~RD3、RUN、ZM 断路器开关。
测量各路电源电压是否正确。
(例:动力AC380V,照明AC220V)测量部位 正确电压 备注 RUN 的1和2脚 AC380V 动力电压 101与102 AC220V 301与302 DC24V ZM 的1和2脚AC220V照明电压关闭电源,检查电机与控制柜接线端的接线是否一一对应,是否导通。
外部的接线的插件是否与控制柜里面的插件一一对应,是否正确可靠。
在上述准备工作就绪后,再一次检查控制柜的连线是否正确。
F0(楼层及运行方向信息) 上电默认为F0的数据菜单显示 3位数码管的后两位数字显示当前电梯所在的楼层 第1位的数码管用于方向显示。
在电梯停止情况下 第1位数码管不显示 当电梯上行或下行时 该数码管指示上行或下行方向。
在系统出现故障情况下 原来系统无故障 数码管自动切换为故障代码闪烁显示 如果故障自动消失则进入F0的菜单显示。
F1(运行楼层命令输入) 通过PRG、UP、SET键进入F1的数据菜单后 数码管显示电梯最小楼层(系统功能参数表F6-01所示) 可以用UP键进行数据设定更改 范围是最小楼层 最大楼层 选定数据后按SET键保存 电梯向目的楼层运行。
电梯将运行到指定楼层 自动切换到F0的数据菜单。
F2(故障复位) 通过PRG、UP、SET键进入F2的数据菜单后 数码管显示“0” 可以用UP键进行数据设定更改 范围0 1 其中1表示系统故障复位命令 此时按SET键保存 清除当前系统故障。
然后自动切换到F0的数据菜单。
F3(时间显示) 通过PRG、UP、SET 键进入F3的数据菜单后 数码管循环显示时间 如“2008-08-08-08-00”。
F4(合同号显示)通过PRG、UP、SET键进入F4的数据菜单后 菜单的数据为使用者的合同号。
F5(运行次数显示) 通过PRG、UP、SET 键进入F5的数据菜单后 数码管循环显示运行次数 如“100 000” 最多显示999 999次。
F6 保留。
用户禁止设定此功能 否则危险 F7(楼层自学习命令输入) 通过PRG、UP、SET键进入F7的数据菜单后 数码管显示“0” 可以用UP键进行数据设定更改 范围0 1 其中1表示系统楼层自学习命令 此时按SET键保存 当满足自学习条件时 电梯开始自学习 并转为显示F0的数据菜单 自学习完毕F7自动回复位0。
F8(测试参数) 通过PRG、UP、SET键进入F8的数据菜单后 数码管显示00F8的设定范围00 04 分别代表 00 无功能 01 封锁外召 02 封锁开门 03 封锁超载 04 封锁限位开关。
江南快速电梯SUPEX1SIEI经验调整-变频器状态变频器和电机电梯参数调节增益和输入/输出与报警配置串连,通信卡DGFC配置信号对比模块,PAD配置伺服目地菜单(需口令)*首先请把变频器的参数复位,菜单方法如下:STARTUP→STARTUP CONFIG→LOAD DEFULT 按下面ENTER键后,参数复位。
切记:参数复位后,必须先保存一遍。
菜单方法STARTUP→SA VE CONFIG随即可进行电机自整定:参数的输入:(1)Startup→Startup Config→Enter setup mode Drive Data→φMains voltage=400VφAmbient temp=40φSwitching freq=8kHZφ1 Rated Current=** A(电机额定电流)21.8φRated Speed=** rpm(电机额定转速)167φPairs=** (注意:此值是极对数)10φφConstant=0(反电势,设为0,由自整定得出)φStator resist=0(定子电阻,设为0,由自整定得出)φinductance=0(阻抗,设为0,由自整定得出)→Curreg Autotune Results→Mesasured DTS =0 ohmφMesasured LsSigma =0 H 电机的整定以上参数设定完毕后,进入Autotune 选项,进行电机自整定,步骤如下:Startup →Startup Config →Enter setup mode →SetupMODE看到上面第三个方框画面后,闭合控制柜内CP3,CP4开关,短接TOMCB JP5.7和5.8,再短接TOMCB JP8.1(使能)和JP8.5(COM ),按下绿色I 键,电机便开SETUP MODEAutotuneCurrRegStart ?CurrReg Press I Key过程结束后字符闪烁,(使能)、8.5(COM )的短接线。
版本号: 1.00 控制板MECS-04(V1.2A)的参数设置MECS-04(V1.2A)的参数设置方法版本号: 1.00控制板MECS-04(V1.2A)的参数设置修改记录版本号 修订日期修改内容1.00版本号: 1.00控制板MECS-04(V1.2A)的参数设置一、参数简介(以下参数设置用于程序版本V7.1以上的程序)功能码 名称 设定范围 最小单位 出厂设定操作 备注F0基本参数设置F0.00 登录密码 ○F0.01 梯类型 0:自动扶梯1:自动人行道1 0 ●F0.02 扶梯控制方式 0:无效1:Y-△控制2:全变频3:旁路变频 1 0 ● 使用前必须设置F0.03 命令源选择 0:控制板端子1:RS485通讯(保留)2:操作键盘(保留)1 0 ● 保留F0.04 系统参数更新 0:无1:参数恢复默认值1 0 ●F0.05 时钟:年 00~99 ○F0.06 时钟:月 1~12 ○F0.07 时钟:日 1-31 ○F0.08 时钟:时 0~23 ○F0.09 时钟:分 0~59 ○F1辅助功能设置F1.00 保留 0:无1:有1 ●F1.01 主机测速 0:无1:有1 ●F1.02 扶手测速 0:无1:有0 ●F1.03 梯级遗失 0:无1:有0 ●F1.04 防逆转 0:无1:有0 ●F1.05 安全制动 0:关闭1:使能0 ●F1.06 使能安全的双重检测 0:关闭1:使能0 ●F1.07 高峰使能 0:关闭1:使能0 ●F1.08 全自动使能 0:关闭1:使能0 ●F1.09 节能反向进入运行提示使能 0:关闭1:使能11 ●F1.10 保留 0:关闭1:使能0 ●F2运行参数设置F2.00 启动蜂鸣保持时间 0.0-9.9秒 0.1秒 3.0秒 ● F2.01 抱闸故障检测时间 0.0-9.9秒 0.1秒 2.0秒 ● F2.02 主机测速延时时间 0.0-9.9秒 0.1秒 7.0秒 ●版本号: 1.00控制板MECS-04(V1.2A)的参数设置F2.03 额定主机脉冲 0-99G/N(一转脉冲数) 1 32 ● F2.04 自启动延时时间 0.0-9.9秒 0.1秒 0.8秒 ● F2.05 COMM1功能设置 0~2 1 1 ○ F2.06 COMM2功能设置 0~2 1 0 ○ F2.07 本机通讯地址 0~31F3辅助功能参数设置F3.00 辅助抱闸时间 0.0-9.9秒 0.1秒 0.5秒 ● F3.01 节能抱闸方式 0:正常抱闸0 1 ●1:停止无速度抱闸F3.02 自动加油保持时间 0-999秒 1秒 72秒 ● F3.03 自动加油循环时间 0-999小时 1小时 160小时 ● F3.04 反向运行时间 0-99秒 1秒 15秒 ● F3.05 扶手测速保护时间 0.0-9.9秒 0.1秒 2.0秒 ● F3.06 扶手测速延时 0.0-9.9秒 0.1秒 6.0秒 ● F3.07 梯级遗失保护时间 0.0-9.9秒 0.1秒 1.5秒 ● F3.08 梯级遗失保护延时 0.0-9.9秒 0.1秒 6.0秒 ●1 1 ● F3.09 安全制动器方式 0:无效1:连续工作制2:短时工作制F3.10 安全制动保持时间 0.0-9.9秒 0.1 4.0秒 ● F3.11 检修蜂鸣保持时间 0.0-9.9秒 0.1 3.0秒 ● F3.12 软停止速度限制 00-99 1 05 ● F3.13 停止计算制动距离时间 0.0-9.9秒 0.1 4.5秒●F3.14 制动距离上限 0~9999mm 1 1200mm ●F3.15 制动距离下限 0~9999mm 1 200mm ●F3.16 制动距离计算因子 00.00~99.99 0.01 15.63 ●F3.17 梯级速度计算因子 00.00~99.99 0.01 15.63 ●F3.18 扶手带速度计算因子 0000~9999 1 ●F3.19 软停止保护时间 0~25.0 0.1 20.0 ●F4 Y-△控制参数F4.00 Y型加速时间 0.0-9.9秒 0.1 2.0秒 ● F4.01 Y型运行时间 0.0-9.9秒 0.1 4.0秒 ● F4.02 切换延时时间 0.0~2.0秒 0.1 0.2秒 ●F5 VVVF控制参数F5.00 加速时间 0.0-9.9秒 0.1 5.0 ● F5.01 减速时间 0-99秒 1 5.0 ● F5.02 快车1频率 0-99Hz 1 50 ● F5.03 快车2频率 0-99Hz 1 40 ● F5.04 慢车频率 0-99Hz 1 20 ● F5.05 启动方式 0-1 1 0 ● F5.06 减速方式 0-1 1 0 ● F5.07 运行接触器释放时间 0.0-9.9秒 0.1 1.0秒 ● F5.08 输出速度端子数目 1-2 1 1 ● F5.09 快速曲线设置1-2 1 1 ●F6节能功能设置F6.00 节能方式 0:无效,正常运行1 0 ●1:快慢速循环2:快慢速停车循环3:快速停车循环F6.01 快车运行时间 0-999秒 1 90秒 ●版本号: 1.00控制板MECS-04(V1.2A )的参数设置F6.02 慢车运行时间 0-999秒 1 60秒 ● F6.03维保天数限制0~999 >800无效1888F7输入功能设置F7.00X0功能1 ●F7.01 X1功能 2 ● F7.02 X2功能 3 ● F7.03 X3功能 44 ● F7.04 X4功能 45 ● F7.05 X5功能 0 ● F7.06 X6功能 7 ● F7.07 X7功能 48 ● F7.08 X8功能 9 ● F7.09 X9功能 10 ● F7.10 X10功能 11 ● F7.11 X11功能 52 ● F7.12 X12功能 13 ● F7.13 X13功能 14 ● F7.14 X14功能 15 ● F7.15 X15功能 16 ● F7.16 X16功能 30 ● F7.17 X17功能 31 ● F7.18 X18功能 73 ● F7.19 X19功能 73 ● F7.20 X20功能 73 ● F7.21 X21功能 73 ● F7.22 X22功能 73 ● F7.23 X23功能 73 ● F7.24 X24功能 73 ● F7.25 X25功能 73 ● F7.26 X26功能 73 ● F7.27 X27功能 73 ● F7.28 X28功能 73 ● F7.29 X29功能 73 ● F7.30 X30功能 73 ● F7.31 X31功能 1 73 ● F7.32 X32功能 73 ● F7.33 X33功能 73 ● F7.34 X34功能 73 ● F7.35 X35功能 73 ● F7.36 X36功能 73 ● F7.37 X37功能 73 ● F7.38 X38功能 73 ● F7.39X39功能0:无效1:检修/正常常开信号 2:上行常开信号 3:下行常开信号 4:触点粘连常开信号 5:驱动链反馈常开信号 6:停止常开信号 7:抱闸打开常开信号 8:安全常开信号 9:上光电常开信号 10:下光电常开信号 11:节能开关常开信号 12:防逆转常开信号 13:左扶手光电常开信号 14:右扶手光电常开信号 15:上梯级光电常开信号 16:下梯级光电常开信号 17:变频速度常开选择 18:驱动方式常开信号 19:消防常开信号 20:故障复位常开信号 21:并联常开信号 22:主机测速常开信号 23:变频器故障常开信号 24:梯路检测常开信号 25:速度跟踪完成常开信号 26:变频频率到达常开信号 27: 安全制动器反馈常开信号28:油位低输入常开信号 29:锁梯常开信号30:触点粘连2常开信号 31:安全检测2常开信号 32-40保留没用41:检修/正常常闭信号输入 42:上行常闭信号输入 43:下行常闭信号输入 44:触点粘连常闭输入 45:驱动链常闭输入 46:停止信号常闭输入 47:抱闸打开常闭信号 48:安全信号常闭输入 49:上有人光电常闭信号 50:下有人光电常闭信号 51:节能开关常闭信号 52:防逆转常闭信号 53:左扶手光电信号 54:右扶手光电信号 55:上梯级光电信号73 ●版本号: 1.00控制板MECS-04(V1.2A )的参数设置56:下梯级光电信号 57:变频速度常闭信号 58:驱动方式常闭信号 59:消防常闭输入 60:故障复位常闭信号 61:并联常闭信号 62:主机测速常闭输入 63:变频器故障常闭输入 64:梯路检测常闭输入 65:速度跟踪完成常闭输入 66:变频频率到达常闭输入 67:安全制动器反馈常闭输入 68:油位低常闭信号 69:锁梯常闭信号输入 70:触点粘连2常闭信号 71:安全检测2常闭信号 72保留 73:安全回路中的开关信号输入F8输出功能设置F8.00 Y0功能 1 ● F8.01 Y1功能 2 ● F8.02 Y2功能 3 ● F8.03 Y3功能 4 ● F8.04 Y4功能 5 ● F8.05 Y5功能 6 ● F8.06 Y6功能 7 ● F8.07 Y7功能 8 ● F8.08 Y8功能 9 ● F8.09 Y9功能 10 ● F8.10 Y10功能 11 ● F8.11 Y11功能 12 ● F8.12 Y12功能 13 ● F8.13 Y13功能 14 ● F8.14 Y14功能 15 ● F8.15 Y15功能 16 ● F8.16 Y16功能 27 ● F8.17 Y17功能 28 ● F8.18 Y18功能 29 ● F8.19 Y19功能 30 ● F8.20 Y20功能 21 ● F8.21 Y21功能 22 ● F8.22 Y22功能 23 ● F8.23Y23功能0:无效 1:上行接触器/全变频正转信号输出 2:下行接触器/全变频反转信号输出 3:星型接触器/全变频速度端子1输出 4:△型接触器输出/全变频运行接触器输出5:抱闸常开输出 6:辅助抱闸输出 7:加油输出8:安全制动器常开输出 9:故障常开输出 10:照明常开输出 11:上蜂鸣输出 12:下蜂鸣输出 13:上箭头输出 14:上禁止通行输出 15:下箭头输出 16:下禁止通行输出17:变频故障复位信号输出 18:旁路变频速度跟踪信号输出19:变频速度端子2输出 20:变频速度端子3输出(备用)21:旁路变频上行输出 22:旁路变频下行输出 23:旁路变频X1输出 24:旁路变频JINV 输出 25:旁路变频JEAN 输出 26:蜂鸣继电器器输出 27:监控上行输出 28:监控下行输出1 24●版本号: 1.00控制板MECS-04(V1.2A)的参数设置29:监控故障输出30:监控运行输出F9运行信息查询F9.00 扶手带测速脉冲时间F9.01 梯级遗失检测脉冲时间F9.02 主机测速脉冲数F9.03 MCB输入输出状态F9.04 ECB输入输出状态F9.05 程序版本号F9.06 时钟时分F9.07 时钟月日F9.08 时钟年FA记录信息查询FA.00 启动上行次数FA.01 启动下行次数FA.02 当前运行时间 分钟 FA.03 总运行时间分钟 低位分钟 FA.04 总运行时间小时 高位小时 FA.05 第一次故障代码信息FA.06 第一次故障月日FA.07 第二次故障代码信息FA.08 第二次故障月日FA.09 第三次故障代码信息FA.10 第三次故障月日FA.11 第四次故障代码信息FA.12 第四次故障月日FA.13 第五次故障代码信息FA.14 第五次故障月日FA.15 第六次故障代码信息FA.16 第六次故障月日FA.17 第七次故障代码信息FA.18 第七次故障月日FA.19 第八次故障代码信息FA.20 第八次故障月日FA.21 第九次故障代码信息FA.22 第九次故障日期FA.23 第十次故障代码信息FA.24 第十次故障月日FA.25 最近一次故障代码信息FA.26 最近一次故障月日FA.27 最近一次故障时间FB信息删除FB.00 删除运行次数删除记忆的信息FB.01 删除运行时间FB.02 删除故障信息版本号: 1.00控制板MECS-04(V1.2A)的参数设置参数的功能码说明1、F0的功能码参数说明F0-00密码设置出厂设定0000 最小单位 1设定范围 0000~9999键盘操作密码设置:当此参数的值不是0时,设置的密码生效,断电上电后要进入参数菜单必须输入正确密码。
