基站配套电源详解

基站开关电源的组成及功能介绍交流电经过整流，可以得到直流电。

但是，由于交流电压及负载电流的变化，整流后得到的直流电压通常会造成20%到40%的电压变化。

为了得到稳定的直流电压，必须采用稳压电路来实现稳压。

按照实现方法的不同，稳压电源可分为三种：线性稳压电源、相控稳压电源和开关稳压电源。

开关稳压电源与线性稳压电源和相控稳压电源相比，具有功率转换效率高，可达65%~90%，发热少，体积小、重量轻，对电网电压大范围变化具有很强的适应性，电压、负载稳定度高等特点。

目前基站机房的电源部分，应用开关稳压电源较多。

一、基站开关电源1、机房中的实物组成开关电源系统一般由交流配电、整流模块、监控模块和直流配电四部分组成，其整体结构如下图所示。

2、工作原理3、各部分的主要功能交流配电——输入市电或油机电，将交流电分配给各路交流负载。

当市电中断或市电异常时（过压、欠压、缺相等），配电屏能自动发出告警信号，有的电源系统还能自动切换到第二路市电或自动切断交流电源，保护系统。

整流模块——从交流配电取得交流电能，将交流电整流成直流电，输出到直流母排。

交流异常或直流输出异常时发出告警或自动保护。

整流模块发生严重故障时，自动关机，退出工作。

直流配电——将直流母排上的直流电能分配给不同容量的负载，并给电池充电。

当直流供电异常时要产生告警或保护。

如熔断器断告警、电池欠压告警、电池过放电保护等。

监控模块——实时监测和控制电源系统各部分工作。

即监测和控制交流配电、整流模块、直流配电的工作状态。

对电池进行自动管理，即自动控制充电过程，监测电池放电过程，电池电压过低时发出告警或控制直流配电断开电池，自动保护电池。

监控模块还配有标准的通信口，RS232、RS485或RS422通信口，作为后台监控的接口。

二、交流配电1、基本组成如下图所示2、重要器件说明1) 空气开关2) 防雷器件组成及说明：3、如何判断防雷器的好坏三、整流模块1、组成：整流模块、散热风扇、背板模块。

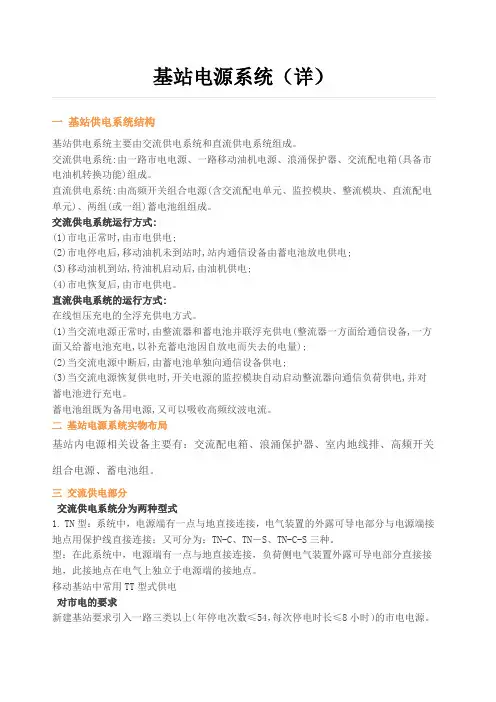

基站电源系统（详）一基站供电系统结构基站供电系统主要由交流供电系统和直流供电系统组成。

交流供电系统:由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱(具备市电油机转换功能)组成。

直流供电系统:由高频开关组合电源(含交流配电单元、监控模块、整流模块、直流配电单元)、两组(或一组)蓄电池组组成。

交流供电系统运行方式:(1)市电正常时,由市电供电;(2)市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;(3)移动油机到站,待油机启动后,由油机供电;(4)市电恢复后,由市电供电。

直流供电系统的运行方式:在线恒压充电的全浮充供电方式。

(1)当交流电源正常时,由整流器和蓄电池并联浮充供电(整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量);(2)当交流电源中断后,由蓄电池单独向通信设备供电;(3)当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电。

蓄电池组既为备用电源,又可以吸收高频纹波电流。

二基站电源系统实物布局基站内电源相关设备主要有：交流配电箱、浪涌保护器、室内地线排、高频开关组合电源、蓄电池组。

三交流供电部分3.1 交流供电系统分为两种型式1. TN型：系统中，电源端有一点与地直接连接，电气装置的外露可导电部分与电源端接地点用保护线直接连接；又可分为：TN-C、TN－S、TN-C-S三种。

2.TT型：在此系统中，电源端有一点与地直接连接，负荷侧电气装置外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

移动基站中常用TT型式供电3.2 对市电的要求新建基站要求引入一路三类以上（年停电次数≤54，每次停电时长≤8小时）的市电电源。

乡镇及农村基站交流电源引入容量建议为15kW（自建变压器的基站，变压器容量建议按照20KVA选定）；一般市区、城郊及县城基站交流市电引入容量建议为20kW；特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW；基站内电源电缆应采用铜芯非延燃聚氯乙稀绝缘及护套软电缆。

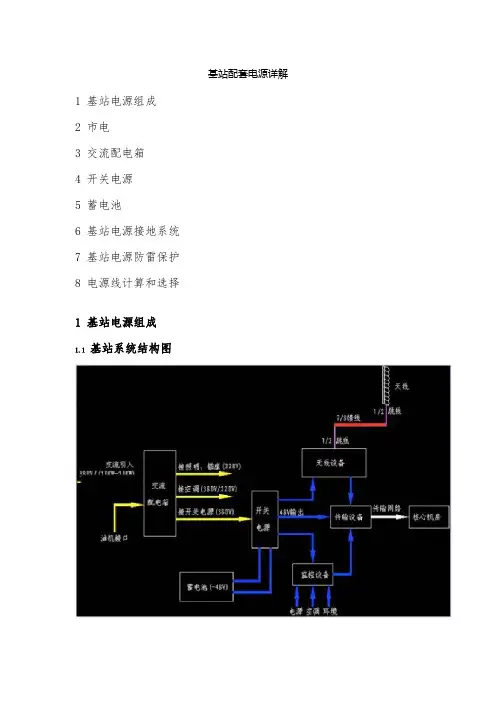

基站配套电源详解 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1基站系统结构图通信电源组成2 市电市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。

该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于 h。

两路供电线宜配置备用市电电源自动投入装置。

2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于次，平均每次故障时间不应大于6 h。

3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于次，平均每次故障时间不应大于8 h。

4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。

2）有季节性常时间停电或无市电可用。

市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。

2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。

3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。

4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。

●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。

●基站新建宜引入一路优于三类或三类（平均月市电故障≤次，平均每次故障持续时间≤8h）的市电作为主用交流电源。

外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。

通信基站电源知识点总结一、通信基站电源概述通信基站电源系统是通信基站设备的重要组成部分，它主要用来为基站设备提供稳定的电源供应。

通信基站电源系统的稳定性和可靠性直接影响到通信设备的正常运行和通信质量，因此通信基站电源的设计和管理至关重要。

通信基站电源系统一般包括直流电源系统和交流电源系统两种。

直流电源系统一般由直流电源设备、蓄电池和直流配电系统组成，用于为无线通信设备提供直流电源。

交流电源系统则是用于为基站设备和辅助设备提供交流电源，一般由交流供电设备、配电柜和配电线路组成。

二、通信基站电源的特点1.稳定性要求高通信基站设备对电源的稳定性要求非常高，因为任何电源波动都可能导致通信中断或通信质量下降。

因此，通信基站电源系统需要具有很高的稳定性和可靠性。

2.备用电源要求严格通信基站设备具有很高的可用性要求，因此通信基站电源系统通常需要配备备用电源，以应对突发的停电或其他电源故障。

3.远程监控和管理通信基站电源系统需要支持远程监控和管理，以便运维人员可以及时了解电源工作状态和故障信息，提高故障处理效率。

4.适应复杂环境通信基站设备一般被设置在户外，需要能够适应各种恶劣的环境条件，通信基站电源系统的设计也需要考虑到环境因素。

三、通信基站电源系统的组成1.直流电源系统直流电源系统是通信基站电源系统的核心部分，它主要由直流电源设备、蓄电池和直流配电系统组成。

直流电源设备一般采用整流器、逆变器等设备，用来将市电或发电机输出的交流电转换为稳定的直流电。

蓄电池一般用于备用电源，以应对突发停电或其他电源故障。

直流配电系统用来将直流电平衡地分配到各个通信设备中。

2.交流电源系统交流电源系统是通信基站电源系统的辅助部分，用来为基站设备和辅助设备提供交流电源。

交流电源系统一般包括交流供电设备、配电柜和配电线路。

交流供电设备用来将市电或发电机输出的交流电转换为稳定的交流电。

配电柜用来对交流电进行配电，保证各个设备能够获取到稳定的电源。

基站电源系统（详）一基站供电系统结构基站供电系统主要由交流供电系统和直流供电系统组成。

交流供电系统:由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱(具备市电油机转换功能)组成。

直流供电系统:由高频开关组合电源(含交流配电单元、监控模块、整流模块、直流配电单元)、两组(或一组)蓄电池组组成。

交流供电系统运行方式:(1)市电正常时,由市电供电;(2)市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;(3)移动油机到站,待油机启动后,由油机供电;(4)市电恢复后,由市电供电。

直流供电系统的运行方式:在线恒压充电的全浮充供电方式。

(1)当交流电源正常时,由整流器和蓄电池并联浮充供电(整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量);(2)当交流电源中断后,由蓄电池单独向通信设备供电;(3)当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电。

蓄电池组既为备用电源,又可以吸收高频纹波电流。

二基站电源系统实物布局基站内电源相关设备主要有：交流配电箱、浪涌保护器、室内地线排、高频开关组合电源、蓄电池组。

三交流供电部分交流供电系统分为两种型式1. TN型：系统中，电源端有一点与地直接连接，电气装置的外露可导电部分与电源端接地点用保护线直接连接；又可分为：TN-C、TN－S、TN-C-S三种。

型：在此系统中，电源端有一点与地直接连接，负荷侧电气装置外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

移动基站中常用TT型式供电对市电的要求新建基站要求引入一路三类以上（年停电次数≤54，每次停电时长≤8小时）的市电电源。

乡镇及农村基站交流电源引入容量建议为15kW（自建变压器的基站，变压器容量建议按照20KVA选定）；一般市区、城郊及县城基站交流市电引入容量建议为20kW；特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW；基站内电源电缆应采用铜芯非延燃聚氯乙稀绝缘及护套软电缆。

1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1 基站系统结构图1.2 通信电源组成2 市电2.1 市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。

该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5 h。

两路供电线宜配置备用市电电源自动投入装置。

2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6 h。

3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8 h。

4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。

2）有季节性常时间停电或无市电可用。

2.2 市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。

2) 新建机房无专用变压器，从远端的公用变压器引1 路380V（或220V）至基站，负责基站设备的供电。

3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。

4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。

●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。

●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。

外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。

输出：整个机房的交流设备供电和开关电源的直流输入3.1 交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。

基站配套电源详解1 基站电源组成2 市电3 交流配电箱4 开关电源5 蓄电池6 基站电源接地系统7 基站电源防雷保护8 电源线计算和选择1 基站电源组成1.1基站系统结构图通信电源组成2 市电市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。

该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于 h。

两路供电线宜配置备用市电电源自动投入装置。

2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于次，平均每次故障时间不应大于6 h。

3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于次，平均每次故障时间不应大于8 h。

4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。

2）有季节性常时间停电或无市电可用。

市电引入外市电引入方式有如下四种：1) 新建机房设有专用变压器，通过1 路10KV 高压引至基站专用变压器，通过变压器降压后负责基站设备供电。

2) 新建机房无专用变压器，从远端的公用变压器引 1 路380V（或220V）至基站，负责基站设备的供电。

3) 租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。

4) 租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。

●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。

●基站新建宜引入一路优于三类或三类（平均月市电故障≤次，平均每次故障持续时间≤8h）的市电作为主用交流电源。

外市电引入容量应按远期负荷考虑3 交流配电箱作用：基站引电的入口，为整个基站提供电源。

输出：整个机房的交流设备供电和开关电源的直流输入交流配电箱技术要求1. 基站应配置市电/油机切换开关、移动油机应急接口。

基站电源配套施工方案引言基站作为无线通信网络的基本组成部分，其正常运行离不开稳定可靠的电源供应。

本文将详细介绍基站电源配套施工方案，包括电源配置、铁塔设计、配电线路等内容。

电源配置在基站电源配套施工中，电源配置是首要考虑的问题。

通常，基站采用两种电源供应方式：交流电源和直流电源。

下面将分别介绍这两种电源的配置要点。

交流电源配置交流电源一般通过市电供应，要求基站附近有稳定的市电供应。

以下是交流电源配置的详细步骤：1.测量市电电压和频率，确保符合基站所需的电源标准。

2.安装交流输入开关，并与市电连接。

3.连接交流输入开关与交流充电机，用于给蓄电池充电。

4.连接交流充电机与蓄电池组，确保蓄电池可以储存足够的电能。

5.将交流充电机与交流输出开关连接，用于给基站设备供电。

直流电源配置直流电源一般通过蓄电池供应，没有市电，适用于偏远地区或应急通信场景。

以下是直流电源配置的详细步骤：1.选择适当的蓄电池容量和电压等级，确保能够满足基站设备的需求。

2.安装直流输入开关，并与蓄电池组连接。

3.连接直流输入开关与直流充电机，用于给蓄电池充电。

4.连接直流充电机与蓄电池组，确保蓄电池可以储存足够的电能。

5.将蓄电池组与直流输出开关连接，用于给基站设备供电。

铁塔设计基站的铁塔设计是保证信号传输稳定的重要环节。

正确的铁塔设计可以确保信号覆盖范围和传输质量。

以下是铁塔设计的主要考虑因素：1.铁塔高度：根据基站所在地的地形和信号传输需求，选择适当的铁塔高度。

2.铁塔材料：根据气候条件和预算限制，选择适合的铁塔材料，如钢结构或玻璃钢材料。

3.铁塔位置：根据地形条件和信号传输需求，选择合适的铁塔位置，使得信号能够覆盖目标区域。

4.铁塔安装：在进行铁塔安装时，要确保施工过程符合相关标准和规范，保证安装质量和安全性。

配电线路在基站电源配套施工中，配电线路的布置和设计是关键一环。

以下是配电线路的主要内容：1.选择合适的电缆类型和规格，根据电流负荷和传输距离进行合理的选择。

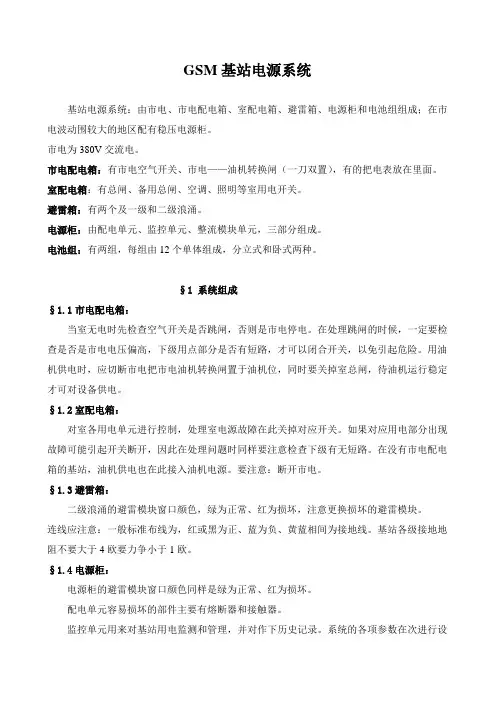

GSM基站电源系统基站电源系统：由市电、市电配电箱、室配电箱、避雷箱、电源柜和电池组组成；在市电波动围较大的地区配有稳压电源柜。

市电为380V交流电。

市电配电箱：有市电空气开关、市电——油机转换闸（一刀双置），有的把电表放在里面。

室配电箱：有总闸、备用总闸、空调、照明等室用电开关。

避雷箱：有两个及一级和二级浪涌。

电源柜：由配电单元、监控单元、整流模块单元，三部分组成。

电池组：有两组，每组由12个单体组成，分立式和卧式两种。

§1 系统组成§1.1市电配电箱：当室无电时先检查空气开关是否跳闸，否则是市电停电。

在处理跳闸的时候，一定要检查是否是市电电压偏高，下级用点部分是否有短路，才可以闭合开关，以免引起危险。

用油机供电时，应切断市电把市电油机转换闸置于油机位，同时要关掉室总闸，待油机运行稳定才可对设备供电。

§1.2室配电箱：对室各用电单元进行控制，处理室电源故障在此关掉对应开关。

如果对应用电部分出现故障可能引起开关断开，因此在处理问题时同样要注意检查下级有无短路。

在没有市电配电箱的基站，油机供电也在此接入油机电源。

要注意：断开市电。

§1.3避雷箱：二级浪涌的避雷模块窗口颜色，绿为正常、红为损坏，注意更换损坏的避雷模块。

连线应注意：一般标准布线为，红或黑为正、蓝为负、黄蓝相间为接地线。

基站各级接地地阻不要大于4欧要力争小于1欧。

§1.4电源柜：电源柜的避雷模块窗口颜色同样是绿为正常、红为损坏。

配电单元容易损坏的部件主要有熔断器和接触器。

监控单元用来对基站用电监测和管理，并对作下历史记录。

系统的各项参数在次进行设置，有如下菜单：系统状态、系统设置、执行操作、通讯设置、计算标准。

维护常用菜单为系统状态和通讯设置菜单，系统状态主要显示系统所处状态和阅读各项历史记录和历史告警记录。

整流模块单元几个单个模块组成，个体出现故障故障不会扩散。

由几个组成根据实际需要决定，在没有整流模块的插槽要用面板盖住，以免背板进灰尘。
