静电场 电场力和能的性质

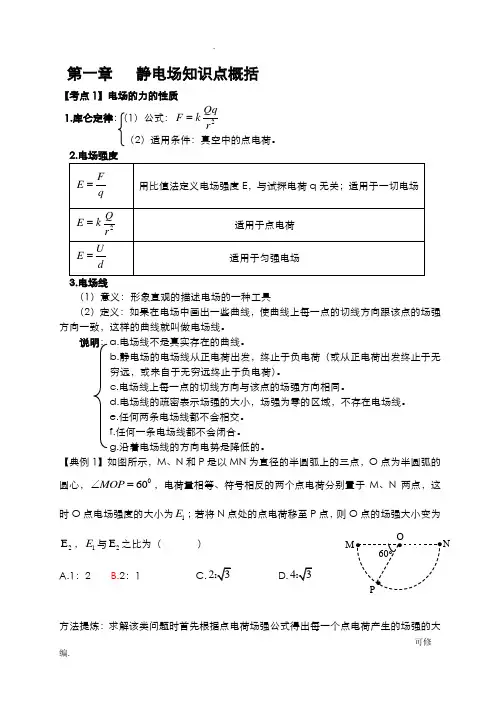

静电场 第1课时 电场力的性质考点梳理一、电场强度 1．静电场(1)电场是存在于电荷周围的一种物质，静电荷产生的电场叫静电场．(2)电荷间的相互作用是通过电场实现的．电场的基本性质是对放入其中的电荷有力的作用． 2．电场强度(1)物理意义：表示电场的强弱和方向．(2)定义：电场中某一点的电荷受到的电场力F 跟它的电荷量q 的比值叫做该点的电场强度． (3)定义式：E ＝Fq.(4)标矢性：电场强度是矢量，正电荷在电场中某点受力的方向为该点电场强度的方向，电场强度的叠加遵从平行四边形定则． 二、电场线 1．定义：为了直观形象地描述电场中各点电场强度的强弱及方向，在电场中画出一系列的曲线，使曲线上各点的切线方向表示该点的电场强度方向，曲线的疏密表示电场强度的大小． 2．特点：(1)电场线从正电荷或无限远处出发，终止于负电荷或无限远处； (2)电场线在电场中不相交；(3)在同一电场里，电场线越密的地方场强越大； (4)电场线上某点的切线方向表示该点的场强方向； (5)沿电场线方向电势逐渐降低； (6)电场线和等势面在相交处互相垂直． 3．几种典型电场的电场线(如图1所示)．图1[基本知识运用]1．[对电场强度的理解]关于电场强度的概念，下列说法正确的是( )A ．由E ＝Fq可知，某电场的场强E 与q 成反比，与F 成正比B．正、负试探电荷在电场中同一点受到的电场力方向相反，所以某一点场强方向与放入试探电荷的正负有关C．电场中某一点的场强与放入该点的试探电荷的正负无关D．电场中某一点不放试探电荷时，该点场强等于零2．[电场强度的矢量合成]在如图所示的四个电场中，均有相互对称分布的a、b两点，其中a、b两点电势和场强都相同的是()3．[对电场线性质和特点的理解]以下关于电场和电场线的说法中正确的是() A．电场、电场线都是客观存在的物质，因此电场线不仅能在空间相交，也能相切B．在电场中，凡是电场线通过的点，场强不为零，不画电场线区域内的点场强为零C．同一试探电荷在电场线密集的地方所受电场力大D．电场线是人们假想的，用以形象表示电场的强弱和方向，客观上并不存在4．[应用电场线分析电场性质]如图2是某静电场的一部分电场线分布情况，下列说法中正确的是() A．这个电场可能是负点电荷的电场B．A点的电场强度大于B点的电场强度C．A、B两点的电场强度方向不相同D．负电荷在B点处受到的电场力的方向沿B点切线方向图25．[电场线与带电粒子轨迹问题分析]如图3所示，图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带电粒子在运动过程中只受到电场力作用，根据此图可以作出的正确判断是()A．带电粒子所带电荷的正、负B．带电粒子在a、b两点的受力方向C．带电粒子在a、b两点的加速度何处较大D．带电粒子在a、b两点的速度何处较大图36．[带电粒子在电场中的运动分析]一负电荷从电场中的A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的速度—时间图象如图4所示，则A、B两点所在区域的电场线分布情况可能是下列图中的()图4方法提炼解答电场线与粒子运动轨迹问题的方法1．由轨迹弯曲方向判断电场力的方向． 2．由电场线的疏密判断加速度的大小． 3．根据动能定理分析速度的大小.[考点例题讲解]考点一 电场强度的叠加与计算 1．场强的公式三个公式⎩⎪⎪⎨⎪⎪⎧E ＝F q ⎩⎪⎨⎪⎧ 适用于任何电场与检验电荷是否存在无关E ＝kQr 2⎩⎪⎨⎪⎧ 适用于点电荷产生的电场Q 为场源电荷的电荷量E ＝U d ⎩⎪⎨⎪⎧适用于匀强电场U 为两点间的电势差，d 为沿电场方向两点间的距离2．电场的叠加(1)电场叠加：多个电荷在空间某处产生的电场强度为各电荷单独在该处所产生的电场强度的矢量和． (2)运算法则：平行四边形定则．例1 在电场强度为E 的匀强电场中，取O 点为圆心，r 为半径 作一圆周，在O 点固定一电荷量为＋Q 的点电荷，a 、b 、c 、d 为相互垂直的两条直线和圆周的交点．当把一检验电荷＋q 放 在d 点恰好平衡(如图5所示，不计重力)．问： (1)匀强电场电场强度E 的大小、方向如何？图5(2)检验电荷＋q 放在点c 时，受力F c 的大小、方向如何？ (3)检验电荷＋q 放在点b 时，受力F b 的大小、方向如何？电场叠加问题的求解方法1．确定要分析计算的位置；2．分析该处存在几个分电场，先计算出各个分电场电场强度的大小，判断 其方向；3．利用平行四边形定则作出矢量图，根据矢量图求解．突破训练1 AB 和CD 为圆上两条相互垂直的直径，圆心为O .将电荷量分别为＋q 和 －q 的两点电荷放在圆周上，其位置关于AB 对称且距离等于圆的半径，如图6所示． 要使圆心处的电场强度为零，可在圆周上再放一个适当的点电荷Q ，则该点电荷Q ( )A ．应放在A 点，Q ＝2qB ．应放在B 点，Q ＝－2q 图6C ．应放在C 点，Q ＝－qD ．应放在D 点，Q ＝－q考点二 两个等量点电荷电场的分布特点1．电场线的作用(1)表示场强的方向电场线上每一点的切线方向和该点的场强方向一致．(2)比较场强的大小电场线的疏密程度反映了场强的大小，即电场的强弱．同一幅图中，电场线越密的地方场强越大，电场线越疏的地方场强越小．(3)判断电势的高低在静电场中，顺着电场线的方向电势越来越低．2．等量点电荷的电场线比较比较项目等量异种点电荷等量同种点电荷电场线分布图连线中点O处的场强最小，指向负电荷一方为零连线上的场强大小(从沿连线先变小，再变大沿连线先变小，再变大左到右)沿中垂线由O点向外场O点最大，向外逐渐减小O点最小，向外先变大后变小强大小关于O点对称的A与等大同向等大反向A′、B与B′的场强深化拓展一般情况下，带电粒子在电场中的运动轨迹不会与电场线重合，只有同时满足以下三个条件时，两者才会重合：(1)电场线为直线；(2)电荷初速度为零或速度方向与电场线平行；(3)电荷仅受电场力或所受其他力的合力的方向与电场线平行．例2在光滑的绝缘水平面上，有一个正三角形abc，顶点a、b、c处分别固定一个正点电荷，电荷量相等，如图7所示，D点为正三角形外接圆的圆心，E、G、H点分别为ab、ac、bc的中点，F点为E关于c电荷的对称点，则下列说法中正确的是() 图7 A．D点的电场强度一定不为零、电势可能为零B．E、F两点的电场强度等大反向C．E、G、H三点的电场强度相同D．若释放c电荷，c电荷将一直做加速运动突破训练2如图8所示，a、b两点处分别固定有等量异种点电荷＋Q和－Q，c是线段ab的中点，d是ac的中点，e是ab的垂直平分线上的一点，将一个正点电荷先后放在d、c、e点，它所受的电场力分别为F d、F c、F e，则下列说法中确的是() 图8A．F d、F c、F e的方向都是水平向右B．F d、F c的方向水平向右，F e的方向竖直向上C．F d、F e的方向水平向右，F c＝0D．F d、F c、F e的大小都相等突破训练3如图6所示，两个带等量正电荷的小球A、B(可视为点电荷)，被固定在光滑的绝缘水平面上．P、N是小球连线的中垂线上的两点，且PO＝ON.现将一个电荷量很小的带负电的小球C(可视为质点)，由P点静止释放，在小球C向N点运动的过程中，下列关于小球C的速度、加速度的图象中，可能正确的是() 图6突破训练4用电场线能很直观、很方便地比较电场中各点场强的强弱．如图7甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点：O是电荷连线的中点，E、F是连线中垂线上相对O对称的两点，B、C和A、D也相对O对称．则()A．B、C两点场强大小和方向都相同B．A、D两点场强大小相等，方向相反C．E、O、F三点比较，O点场强最强D．B、O、C三点比较，O点场强最弱考点三带电体的力电综合问题的分析方法1．基本思路2．运动情况反映受力情况(1)物体静止(保持)：F合＝0.(2)做直线运动①匀速直线运动，F合＝0.②变速直线运动：F合≠0，且F合与速度方向总是一致．(3)做曲线运动：F合≠0，F合与速度方向不在一条直线上，且总指向运动轨迹曲线凹的一侧．(4)F合与v的夹角为α，加速运动：0°≤α<90°；减速运动：90°<α≤180°.(5)匀变速运动：F合＝恒量．突破训练5质量为m、电荷量为＋q的小球在O点以初速度v 0与水平方向成θ角射出，如图10所示，如果在某方向加上一定大小的匀强电场后，能保证小球仍沿v0方向做直线运动，试求所加匀强电场的最小值，加了这个电场后，经多少时间速度变为零？图10突破训练6．如图10所示，光滑绝缘的细圆管弯成半径为R的半圆形，固定在竖直面内，管口B、C的连线水平．质量为m的带正电小球从B点正上方的A点自由下落，A、B两点间距离为4R.从小球(小球直径小于细圆管直径)进入管口开始，整个空间中突然加上一个斜向左上方的匀强电场，图10小球所受电场力在竖直方向上的分力方向向上，大小与重力相等，结果小球从管口C处离开圆管后，又能经过A点．设小球运动过程中电荷量没有改变，重力加速度为g，求：(1)小球到达B点时的速度大小；(2)小球受到的电场力大小；(3)小球经过管口C处时对圆管壁的压力．静电场 第2课时 电场能的性质考点梳理一、电场力做功与电势能 1．电场力做功的特点(1)在电场中移动电荷时，电场力做功与路径无关，只与初末位置有关，可见电场力做功与重力做功相似． (2)在匀强电场中，电场力做的功W ＝Eqd ，其中d 为沿电场线方向的位移． 2．电势能(1)定义：电荷在电场中具有的势能．电荷在某点的电势能，等于把它从该点移到零势能位置时电场力所做的功．(2)电场力做功与电势能变化的关系电场力做的功等于电势能的减少量，即W AB ＝E p A －E p B .(3)电势能的相对性：电势能是相对的，通常把电荷在离场源电荷无限远处的电势能规定为零，或把电荷在大地表面上的电势能规定为零． 二、电势 1．电势(1)定义：电荷在电场中某一点的电势能与它的电荷量的比值． (2)定义式：φ＝E p q.(3)标矢性：电势是标量，其大小有正负之分，其正(负)表示该点电势比电势零点高(低)． (4)相对性：电势具有相对性，同一点的电势因零电势点的选取的不同而不同． (5)沿着电场线方向电势逐渐降低． 2．等势面(1)定义：电场中电势相等的各点构成的面． (2)特点①电场线跟等势面垂直，即场强的方向跟等势面垂直． ②在等势面上移动电荷时电场力不做功．③电场线总是从电势高的等势面指向电势低的等势面． ④等差等势面越密的地方电场强度越大；反之越小． ⑤任意两等势面不相交．深化拓展 (1)电势是描述电场本身的能的性质的物理量，由电场本身决定，而电势能反映电荷在电场中某点所具有的电势能，由电荷与电场共同决定． (2)φ＝E pq 或E p ＝φq .三、电势差1．电势差：电荷q 在电场中A 、B 两点间移动时，电场力所做的功W AB 跟它的电荷量q 的比值，叫做A 、B间的电势差，也叫电压． 公式：U AB ＝W ABq.单位：伏(V)．2．电势差与电势的关系：U AB ＝φA －φB ，电势差是标量，可以是正值，也可以是负值，而且有U AB ＝－U BA . 3．电势差U AB 由电场中A 、B 两点的位置决定，与移动的电荷q 、电场力做的功W AB 无关，与零电势点的选取也无关．4．电势差与电场强度的关系：匀强电场中两点间的电势差等于电场强度与这两点沿电场线方向的距离的乘积．即U ＝Ed ，也可以写作E ＝Ud.[基本知识运用] 图11．[对电场力做功与电势能变化的理解]如图1所示，a 、b 为某电场线上的两点，那么以下结论正确的是 ( ) A ．把正电荷从a 移到b ，电场力做正功，电荷的电势能减小 B ．把负电荷从a 移到b ，电场力做负功，电荷的电势能增加 C ．把负电荷从a 移到b ，电场力做正功，电荷的电势能增加 D ．不论正电荷还是负电荷，从a 到b 电势能都逐渐降低 2．[对电势差的理解]关于电势差的计算公式，下列说法正确的是( )A ．电势差的公式U AB ＝W ABq说明两点间的电势差U AB 与电场力做功W AB 成正比，与移动电荷的电荷量q 成反比B ．把正电荷从A 点移到B 点电场力做正功，则有U AB >0C ．电势差的公式U AB ＝W ABq中，U AB 与移动电荷的电荷量q 无关 D ．电场中A 、B 两点间的电势差U AB 等于把正电荷q 从A 点移动到B 点时电场力所做的功 3．[对电势和场强关系的理解]在静电场中，下列说法正确的是( )A ．电场强度处处为零的区域内，电势一定也处处为零B ．电场强度处处相同的区域内，电势一定也处处相同C ．电场强度的方向总是跟等势面垂直D ．电势降低的方向就是电场强度的方向4．[对电场线和等势面关系的理解]图2甲、乙、丙分别是等量异种点电荷、等量正点电荷、正点电荷的电场线与等势面的分布情况．问：甲 乙 丙图2(1)在图甲中，比较A 、B 、C 三点的电势大小？ (2)在图乙中，O 点、M 点电势一样吗？(3)在图丙中，A、B、C三点场强关系如何？电势关系如何？5．[电场力做功与重力做功特点的比较]下列说法中错误的是() A．重力做功与路径无关，与移动物体的初末位置的竖直高度差有关，即W AB＝mgh ABB．电场力做功与路径无关，与移动电荷的初末位置的电势差有关，即W AB＝qU ABC．重力对物体做正功，其重力势能减少，做负功，则重力势能增加D．电场力对正电荷做正功，正电荷电势能减少，对负电荷做正功，负电荷电势能增加6．[几个功能关系的理解]如图3为一匀强电场，某带电粒子从A点运动到B点，在这一运动过程中克服重力做的功为3.0 J，电场力做的功为2.0 J．则下列说法正确的是()A．粒子带正电图3B．粒子在A点的电势能比在B点少2.0 JC．粒子在A点的机械能比在B点少1.0 JD．粒子在A点的动能比在B点多1.0 J规律总结1．电场力做功的特点是：与路径无关，只与初末位置有关.2．电场力做的功等于电势能的减少量．3．电场力做功时，伴随着能量的转化与守恒．[考点例题讲解]考点一电势高低及电势能大小的判断与比较1．比较电势高低的方法(1)沿电场线方向，电势越来越低．(2)判断出U AB的正负，再由U AB＝φA－φB，比较φA、φB的大小，若U AB>0，则φA>φB，若U AB<0，则φA<φB.(3)取无穷远处电势为零，则正电荷周围电势为正值，负电荷周围电势为负值；靠近正电荷处电势高，靠近负电荷处电势低．2．电势能大小的比较方法(1)做功判断法电场力做正功，电荷(无论是正电荷还是负电荷)从电势能较大的地方移向电势能较小的地方，反之，如果电荷克服电场力做功，那么电荷将从电势能较小的地方移向电势能较大的地方．特别提醒其他各种方法都是在此基础上推理出来的，最终还要回归到电场力做功与电势能变化关系上．(2)场电荷判断法①离场正电荷越近，正电荷的电势能越大；负电荷的电势能越小．②离场负电荷越近，正电荷的电势能越小；负电荷的电势能越大．(3)电场线法①正电荷顺着电场线的方向移动时，电势能逐渐减小；逆着电场线的方向移动时，电势能逐渐增大．②负电荷顺着电场线的方向移动时，电势能逐渐增大；逆着电场线的方向移动时，电势能逐渐减小．(4)公式法由E p＝qφ，将q、φ的大小、正负号一起代入公式，E p的正值越大，电势能越大；E p的负值越大，电势能越小．例1如图4所示，xOy平面内有一匀强电场，场强为E，方向未知，电场线跟x轴的负方向夹角为θ，电子在坐标平面xOy内，从原点O以大小为v0、方向沿x轴正方向的初速度射入电场，最后打在y轴上的M点．电子的质量为m，电荷量为e，重力不计．则() A．O点电势高于M点电势图4 B．运动过程中，电子在M点电势能最大C．运动过程中，电子的电势能先减少后增加D．电场力对电子先做负功，后做正功电势、电势能的高低的判断方法有多种，选择哪种方法要根据具体情况而定．例如在本题中，可根据电场线的方向直接判断电势的高低，也可根据电场力的做功情况来判断．[突破训练1如图5是某一点电荷形成的电场中的一条电场线，A、B是电场线上的两点，一负电荷q仅在电场力作用下以初速度v0从A向B运动并经过B点，一段时间后q以速度v又一次经过A点，且v与v0的方向相反，则以下说法中正确的是() A．A、B两点的电场强度是E A<E BB．A、B两点的电势是φA>φBC．负电荷q在A、B两点的电势能E p A<E p BD．负电荷q先后经过A点的速度大小v0＝v考点二电场线、等势面及带电粒子的运动轨迹的综合问题1．几种常见的典型电场的等势面比较电场等势面(实线)图样重要描述匀强电场垂直于电场线的一簇平面点电荷的电场以点电荷为球心的一簇球面等量异种点电荷的连线的中垂线上的电势为零电场等量同种正点电荷的电场连线上，中点电势最低，而在中垂线上，中点电势最高2．解决该类问题应熟练掌握以下知识及规律(1)带电粒子所受合力(往往仅为电场力)指向轨迹曲线的内侧．(2)该点速度方向为轨迹切线方向．(3)电场线或等差等势面密集的地方场强大．(4)电场线垂直于等势面．(5)顺着电场线电势降低最快．(6)电场力做正功，电势能减小；电场力做负功，电势能增大．有时还要用到牛顿第二定律、动能定理等知识．例2(2011·江苏单科·8)一粒子从A点射入电场，从B点射出，电场的等势面和粒子的运动轨迹如图6所示，图中左侧前三个等势面彼此平行，不计粒子的重力．下列说法正确的有()A．粒子带负电荷B．粒子的加速度先不变，后变小C．粒子的速度不断增大D．粒子的电势能先减小，后增大解题突破口：根据所给的等势面，明确电场分布情况，画出电场线，再根据电荷电性找到电荷的受力方向、受力大小变化；根据运动轨迹或路径，判断功的正负、动能及电势能的变化．突破训练2如图7所示，O是一固定的点电荷，虚线是该点电荷产生的电场中的三条等势线，正点电荷q仅受电场力的作用下沿实线所示的轨迹从a处运动到b处，然后又运动到c处．由此可知()A．O为负电荷B．在整个过程中q的速度先变大后变小C．在整个过程中q的加速度先变大后变小D．在整个过程中，电场力做功为零考点三电势差与电场强度的关系1．在匀强电场中U＝Ed，即在沿电场线方向上，U∝d.2．在非匀强电场中U＝Ed虽不能直接应用，但可以做定性判断．例3如图8所示，匀强电场中有a、b、c三点，在以它们为顶点的三角形中，∠a＝30°，∠c＝90°.电场方向与三角形所在平面平行．已知a、b和c点的电势分别为(2－3) V、(2＋3) V和2 V．该三角形的外接圆上最低、最高电势分别为() 图8A ．(2－3) V 、(2＋3) VB ．0、4 VC.⎝⎛⎭⎫2－433 V 、⎝⎛⎭⎫2＋433 VD ．0、2 3 V1.在匀强电场中，电势沿直线是均匀变化的，即直线上距离相等的线段两端的电势差值相等．2．等分线段找等势点法：将电势最高点和电势最低点连接后根据需要平分成 若干段，必能找到第三点电势的等势点，它们的连线即等势面(或等势线)， 与其垂直的线即为电场线．突破训练3 a 、b 、c 、d 是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在平面平行．已知a 点的电势为20 V ，b 点的电势为24 V ，d 点的电势为4 V ，如图9所示，由此可知c 点的电势为( )A ．4 VB ．8 V 图9C ．12 VD ．24 V考点四 电场中的功能关系 1．功能关系(1)若只有电场力做功，电势能与动能之和保持不变；(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变； (3)除重力外，其他各力对物体做的功等于物体机械能的变化． (4)所有力对物体所做功的代数和，等于物体动能的变化． 2．电场力做功的计算方法(1)由公式W ＝Fl cos α计算，此公式只适用于匀强电场，可变形为：W ＝qEl cos α. (2)由W ＝qU 来计算，此公式适用于任何形式的静电场． (3)由动能定理来计算：W 电场力＋W 其他力＝ΔE k . (4)由电势能的变化来计算：W AB ＝E p A －E p B .例4 如图10所示，竖直向上的匀强电场中，绝缘轻质弹簧竖直立于水平地面上，上面放一质量为m 的带正电小球，小球与弹簧不连接，施加外力F 将小球向下压至某位置静止．现撤去F ，小球从静止开始运动到离开弹簧的过程中，重力、电场力对小球所做的功分别为W 1和W 2，小球离开弹簧时速度为v ，不计空气阻力，则上述过程图10中 ( )A ．小球与弹簧组成的系统机械能守恒 图10B ．小球的重力势能增加－W 1C ．小球的机械能增加W 1＋12m v 2D ．小球的电势能减少W 2在解决电场中的能量问题时常用到的基本规律有动能定理、能量守恒定律，有时也会用到功能关系．(1)应用动能定理解决问题需研究合外力的功(或总功)．(2)应用能量守恒定律解决问题需注意电势能和其他形式能之间的转化．(3)应用功能关系解决该类问题需明确电场力做功与电势能变化之间的对应关系．突破训练4在电场和重力场都存在的空间中，一带电小球从A点运动到B点，电场力做了10 J的功，重力做了6 J的功，克服阻力做了7 J的功，则此过程中带电小球的()A．机械能增加了10 J，动能减少了7 JB．机械能减少了7 J，动能增加了10 JC．电势能增加了10 J，动能增加了9 JD．电势能减少了10 J，重力势能减少了6 J考点五静电场中涉及图象问题的处理方法和技巧1．主要类型：(1)v－t图象；(2)φ－x图象；(3)E－t图象．2．应对策略：(1)v－t图象：根据v－t图象的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场的方向、电势的高低及电势能的变化．(2)φ－x图象：①电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零．②在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．③在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．(3)E－t图象：根据题中给出的E－t图象，确定E的方向的正负，再在草纸上画出对应电场线的方向，根据E的大小变化，确定电场的强弱分布．例5(2010·江苏单科·5)空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图11所示．下列说法中正确的是()A．O点的电势最低B．x2点的电势最高图11C．x1和－x1两点的电势相等D．x1和x3两点的电势相等例6两电荷量分别为q 1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图12所示，其中A、N两点的电势为零，ND段中C点电势最高，则()A．C点的电场强度大小为零图12B．A点的电场强度大小为零C．NC间场强方向沿x轴正方向D．将一负点电荷从N点移到D点，电场力先做正功后做负功突破训练5a、b是x轴上两个点电荷，电荷量分别为q1和q2，沿x轴a、b之间各点对应的电势高低如图13中曲线所示，a、p间距离大于p、b间距离．从图中可以判断以下说法正确的是()A．a和b均为负电荷且q1一定大于q2B．电势最低的p点的电场强度为零图13C．将一负的检验电荷从b处移到p处，电荷电势能增加D．a、p间的电场方向都指向a点高考题组1．(2012·山东理综·19)图14中虚线为一组间距相等的同心圆，圆心处固定一带正电的点电荷．一带电粒子以一定初速度射入电场，实线为粒子仅在电场力作用下的运动轨迹，a、b、c三点是实线与虚线的交点．则该粒子()A．带负电图14B．在c点受力最大C．在b点的电势能大于在c点的电势能D．由a点到b点的动能变化大于由b点到c点的动能变化2．(2012·天津理综·5)两个固定的等量异号点电荷所产生电场的等势面如图15中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受静电力作用，则粒子在电场中() 图15A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，电势能先变小后变大D．做曲线运动，电势能先变大后变小3．(2011·上海单科·14)两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势φ随位置x变化规律的是图()。
