机械制图断面图

〔6〕局部剖的范围由绘图者自定，但要求保证波浪 线范围内外的投影关系准确无误。
〔7〕必要时，可以在已剖切局部中再次采用局 部剖，此时两处分界限仍为波浪线，但剖面线 应错开一点〔仍保持方向、间隔一致〕。
〔剖中剖〕
〔8〕在一个视图中，采用局部剖视图的部位不 宜过多，否那么会显得零乱以致影响图形清晰。
( 3〕 波浪线不应与其它图线重合或画在它们的延 长线位置上。
〔4〕 当被剖切构造为回转体时，允许将该构造的轴线 作为局部剖视图与视图的分界限。
〔5〕 当用单一剖切平面剖切，且剖切位置明显 时，局部剖视图的标注可以省略。
当剖切平面的位置不明显或剖视图不在根本视图位 置时，应标注剖切符号、投射方向和局部剖视图的名 称。
d) 剖视图省略标注的情况：
当剖视图按根本视图关系配置时，可省略箭头。
当单一剖切平面通过物体的对称平面或 根本对称平面，且剖视图按根本视图关系 配置时，可以不加任何标注。
二、剖视图的种类
1、根据剖切范围来划分，剖视图可分为全剖视图、 半剖视图和局部剖视图。 2、根据剖切平面来分：
单一剖切面剖切〔全剖、半剖、局部剖〕 几个相交的剖切平面〔旋转剖、复合剖〕 几个平行的剖切平面〔阶梯剖〕 倾斜的剖切平面〔斜剖〕 组合的剖切平面〔复合剖〕
b) 剖面符号的倾斜方向左右均可，但同一个 机件的各个图形中那么应方向一致、间隔相等。
c) 当图形的主要轮廓线与水平方向成45°时， 该图形的剖面符号应画成30°或60°的平行线， 但方向仍应与同一机件的其他图形一致。
〔4〕虚线处理
为了使剖视图清晰，但凡其它视图上 已经表达清楚的构造形状，其虚线省略 不画；但对于未表达清楚部位的虚线仍 应画出。
〔四〕斜剖
用通过机件上倾斜构造的轴线或对称平面，且垂直 于根本投影面的剖切平面将机件剖开。 适用范围：适用于存在倾斜内部构造的机件。

只按小端画出
不按投影画
倾斜的圆的简化画法
与水平倾斜小于30
在剖视图中再作一次局部剖
同方向、同间隔 隔位置错开
剖切平面前的结构的规定画法
双点画线
局部放大图
密封槽
均布肋与孔的简化画法
对称表达
对称零件的简化画法
对称符号
相同结构的简化画法
其余用细实线相连
成规律分布孔的画法
余用点画线表示 孔中心位置
肋板的剖视画法
均布孔与交线的简化画法
较长零件的简化画法
波浪线
断裂符号
双点画线
平面符号和滚花的简化画法
小结构、小斜度的简化或省Βιβλιοθήκη 画法不按投影画第十一讲
• 断面图 • 简化画法 • 其他规定画法
• 教材 P92-102
• 预习 P103-108
• 习题 P45(179)
•
P46
•
P47（187）
轴 如何表达轴？
表达轴的一组视图
主视图
轴
剖视图
剖视图
用断面图表达轴的断面形状
主视图
轴
断面图
断面图
移出断面的画法与标注
投影方向
剖切位置 断面名称
断面对称
断面投影方向 省略标注的条件
为何不能省略
断面图画在 迹线延长线上
画移出断面的注意点
按剖视图 画的情况
画移出断面的注意点
剖切面应垂直 主要轮廓线
画移出断面的注意点
两个断面 画在同侧
重合断面
对称的重合断面
重合断面
不对称的 重合断面
用几个断面表达拖钩
重合断面
移出断面
重合断面
移出断面
局部放大图

剖面符号
细实线、相互平行、间隔相等、与水平方 向成45º （特殊情况为30º 或60º ）
当图形中的主要轮廓线与水 平成45°时 ，该图形的剖面 线应画成与水平成30°或60° 角，但其倾斜方向与其他图形 的剖面线一致。
A A －A
A
30°
3.剖视图的标注
1）剖视图名称：将大写字母 注写在剖切符号起、迄和转 折处，并在相应剖视图的上 方注写相同的字母X—X。 2）剖切符号：指示剖切 A 面起、迄和转折位置， 用粗短线表示（线宽d， 长度为5~10mm,不与图的 轮廓线相交)
4. 六个基本视图的方位对应关系
物体的上面
靠近主视图的一 边为物体的后面
物体的右面
物体的左面
物体的下面
远离主视图的一 边为物体的前面
5. 按投影关系配置的视图一律不标注视图名称
(仰视图)
(右视图)
(后视图)
二、 向视图
A A C
B B
C
必须标注视图名称和投射方向
按基本位置配置
自由配置
向视图的标注方法： 1．要在向视图上方标注大写拉丁字母，并在相应的视图 附近用箭头指明投射方向，并注上相同的字母。 2．表示投射方向的箭头尽可能配置在主视图上，在绘制 以向视图方式配置的后视图时，应将表示投射方向的箭头 配置在左视图或右视图上。
2. 剖面符号
国标规定：剖切面与机件接触的部分（断面）
要画出剖面符号。且不同材料要用不同的剖面符号。 剖面区域中不需表示材料类别时，可采用通用 剖面线表示。通用剖面线应以适当角度的细实线 绘制，最好与主要轮廓线或剖面区域的对称线成 45º 角。 同一机件的各剖视图及断面图中，剖面线倾斜 方向应一致，间隔应相同。
2）不平行于任何基本投影面----斜剖

（3）画剖面符号 应在剖切面切到的断面轮廓内画出剖面符号。
常用材料的剖面符号如下：
金属材料
玻璃及其它 透明材料
非金属材料
液体
粉末冶金、 砂轮、陶瓷 刀片、硬质 合金刀片
木材 （横剖面）
画剖面符号时应注意： a) 金属材料的剖面符号为与水平方向成45°， 且互相平行、间隔相等的细实线。 （通用剖面线） b) 剖面符号的倾斜方向左右均可，但同一个 机件的各个图形中则应方向一致、间隔相等。 c) 当图形的主要轮廓线与水平方向成45°时， 该图形的剖面符号应画成30°或60°的平行线， 但方向仍应与同一机件的其他图形一致。
应避免在圆投影上标注成放射状。
4、其它同组合体的标注。
§6.3
断面图
一、断面图的形成与概念
当仅需要表达机件某断面的形状时，可以将机件 从某处剖开，仅画与剖切平面接触面处的投影图，这 种图形称为断面图。 断面图多用于表达肋板、支撑板、轮辐、型材等 的断面形状，也常用于表达轴上孔、槽等局部结构。
断面图与剖视图的区别：
当优先位置不足时，可将移出断面图画在其它任 意合适的位置上（就近原则），此时应标注剖切符号、 方向箭头及字母。但当断面图是对称图形时，允许省 略方向箭头。
当长形机件的断面为对称图形时，该断面 图可以配置在机件视图的中断处，此时无须标 注。
移出断面图的特殊情况：
当剖切平面通过回转体形的孔或凹坑的轴 线时，该结构按剖视图绘制。
（四）斜剖
用通过机件上倾斜结构的轴线或对称平面，且垂直 于基本投影面的剖切平面将机件剖开。
适用范围：适用于存在倾斜内部结构的机件。
斜剖视图的标注不能省略，图形最好配置在箭头所指方 向，也允许放在其它位置。允许旋转配置，但必须标出旋转 符号。

2.1 移出断面图 ⑴ 画法
画在视图之外，轮廓线用粗实线绘制。配 置在剖切线的延长线上或按投影关系等其 他适当的位置。
画移出断面注意事项： 剖切平面通过回转面形成的孔或凹坑的轴线时，应按剖视画。
断面图的种类
画移出断面注意事项：
当剖切平面通过非圆孔，会导致完全分离的 两个断面时，这些结构也应按剖视画。
断面图的种类
2.2 重合断面图பைடு நூலகம்⑴ 画法
画在视图之内，轮廓线用细实线绘制。当视图中的轮廓线与断面图的图线重 合时，视图中的轮廓线仍应连续画出，不可间断。
⑵ 标注方法
① 对称的重合断面图，可不标注。 ② 配置在剖切线上的不对称的重合断面图，可不注名称（字母）。
02
局部放大图与简化画法
◎局部放大图
◎简化画法
③长件断开的画法
简化画法
轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开缩短画出。
实长 拉杆轴套断开画法
标注尺寸时，仍注实长。
实长 阶梯轴断开画法
简化画法
④对称图形的画法 在不致引起误解时，可只画一半或四分之一。 并在对称中心线的两端画出两条与其垂直的平行细实线。
简化画法
⑤机件上小平面的画法 当回转体机件上的平面在图形中不能充分表达时，可用相交的两条细实线表示。
2 简化画法示例
B
B－B
B－B
① 肋板画法
对于机件的肋板，如按纵向 剖切，肋板不画剖面符号，
A
而用粗实线将它与其邻接部
分分开。
A
正确
错误
B A－A
简化画法
②均匀分布的肋板及孔的画法
肋不对称画成对称
A－A
孔未剖到画成剖到

第9章 图样画法
9.1 基本视图与辅助视图
9.2 剖面图与断面图
9.3 图样的简化画法
*
基 本 要 求
一、了解视图分类、常用的简化画法及第三角画法。 二、掌握物体的剖面图的画法及标注； 三、掌握物体的断面图的画法及标注； 四、掌握带剖、断面图的视图的阅读。
*
9.1 视 图
9.1.1 基本视图
*
3、用两个相交的剖切面剖切（续）
*
三、剖面图的种类 1、全剖面 2、半剖面图（一半画成外形图，另一半画剖面图） 3、局部剖面图及分层局部剖面图
*
1、全剖面 剖切面完全剖开物体，适用于不对称物体，或虽对称但外形较简单，或其它视图已经将其外形表达清楚的物体
*
2、半剖面图 一半画成外形图，另一半画剖面图。当物体具有对称平面时，向垂直于对称平面的投影面投射时所得的图形，以对称符号为界，一半画成外形图（一般不画虚线），另一半画剖面图。 适用于具有与投影面垂直的对称平面，且其内、外均需表达的物体。 习惯上： 当对称中心线是竖直线时，其右边画剖面图，左边画外形； 当对称中心线是水平横线时，其下边画剖面图，上边画外形；
*
2、用2个或2个以上平行的剖切面剖切 适用于当将物体需要表达的隐蔽部分的中心不属于同一平面，而是处于两个或两个以上相互平行的平面内，用一个剖切平面就不能将其内部都显示时，需用两个或两个以上相互平行的剖切面剖开物体，以不与视图轮廓线重合的直角转折来联系几个相应平行的剖切面。 用几个平行的剖切面剖切时须标注。在剖切平面的起止和转折处标注剖切符号及剖面图编号。
房屋建筑制图统一（GB/T50001-2010)标准规定：房屋建筑的视图，应按正投影法并用第一角画法绘制。 形体向基本投影面投影所得的视图，称为基本视图 正六面体的六个面为基本投影面．将形体放在六面体中．然后向各基本投影面进行投影、即得到六个基本视图。

23
2）标注
不对称的重合断面图要标注剖 切位置符号和投射方向的箭头 对称的重合 断面不标注
不对称的重合断面图
对称的重合断面图
24
思考一下？
对比移出断面图和重合断面图我们可以发现：
移出断面图 重合断面图
位置 视图之外 视图之内
轮廓线 粗实线
细实线
25
课堂练习:
1、判断下面断面图的类型？
移出断面图
选择位置剖切
→
翻转90°→ 放在延长线上
移出断面图 的轮廓线用 粗实线画出
18
特殊规定画法:
①当剖切面通过回转面形成的孔、凹坑的轴线时，这些结构 应按剖视图要求绘制（画成封闭图形）。
错误
正确
19
20
②当剖切平面通过非圆孔会导致出现完全分离的断面时，则这 些结构应按剖视图要求绘制。
A-A
按剖视绘制
断面图与剖视图的本质区别： ----剖视图是“体”的投影； ----断面图是“面”的投影。
13
3、断面图的应用 配合视图、剖视图表达复杂曲面或局部结构，
如轴类零件、轮辐、肋、孔、键槽及型钢等。
轴类
14
3、断面图的应用
轮辐
型钢
15
吊钩
断面图的作用与优点：
作用：断面图主要用来表达机件某处横断面的形状，对视 图起补充说明作用，有时还可减少视图。
有！这是本节课要学习的内容：—断面图
9
§3-3 机件的表达方法---断面图
3.3.1 断面图的概念 3.3.2 断面图的分类
3.3.3 断面图的画法
3.3.4 移出断面图的标注方法
10
1、断面图的概念
假想用剖切平面将机件的某处切断，仅画出该剖切 平面与机件接触部分的图形称为断面图。

（2）断面图的剖切符号只画长度6-10MM的粗 实线作为剖切位置线，不画剖视方向线，编 号写在投影方向的一侧。
断面图
剖面图
3、
断面图
3.2 断面图的种类
移出断面图
重合断面图
3.2.1 移出断面图
画在视图之外的断面 图称为移出断面图
移出断面图的轮廓线 用粗实线绘制
移出断面
重合断面图
梁的中断断面图
(3) 在剖视图的上方用大写拉丁字母标出剖视图的名称
“—”，并在剖切符号附近注上相同的字母，字母必须水
平书写 。
剖面图省略标注的情况：
(1) 当剖面图按基本视图 关系配置时，可省略箭头。
(2) 当单一剖切平面通过 物体的对称平面或基本对称平 面，且剖面图按基本视图关系 配置时，可以不加标注
7.1.3 画剖面图应注意的问题
3、半剖面图一般不画剖切符号。 4、例题 P166图7.10 作业：P88
7.1.4.3 阶梯剖面图 1、概述： 用几个平行的剖切平面剖开物体的方法通常称为阶梯剖面图
2、注意：
几个平行的剖切平面可能是两个或两个以上， 各剖切平面的转折处必须是直角
在剖面图中，不能画出各剖切平面 转折处的界线。
阶梯剖不能省略标注
7.1.4.2 半剖面图
当物体具有对称平面 时，在垂直于对称平面的 投影面上的投影所得的图 形，可以对称中心线为分 界，一半画成剖面图以表 达内形，另一半画成视图 以表达外形，称为半剖视 图
半剖视图主要用于内、外形状都需要表示的对称物体
半剖视图的标注
省略标注的半剖视图
省略箭头的半剖视图
画半剖面图时，应注意几点： 1、半剖面图与外形投影图应以对称轴线作为分界线。 2、半剖面图一般应画在水平对称轴线的下侧，垂直对称轴线的 右侧。

重合断面图轮廓线与视图轮廓线重 合时，应将视图的轮廓线连续画出
23
2）标注
不对称的重合断面图要标注剖 切位置符号和投射方向的箭头
对称的重合 断面不标注
不对称的重合断面图
对称的重合断面图
24
思考一下？
对比移出断面图和重合断面图我们可以发现：
位置
轮廓线
移出断面图 视图之外
粗实线
重合断面图 视图之内
细实线
A-A
按剖视绘制
按断面绘制
正确
剖切平面通过非 回转面的圆弧孔
错误
21
③由两个或多个相交的剖切平面剖切获得的移出断面，中间 一般用波浪线断开绘制。
由多个剖切平面剖切得到的移出 断面图，中间必须用波浪线隔开
移出断面图对称时，可将断面图画在
视图的中断处
22
2、重合断面图
1）画法
用细实线画重合 断面图的轮廓线
25
课堂练习:
1、判断下面断面图的类型？
移出断面图 重合断面图
重合断面图
移出断面图
26
课堂练习:
2、在视图下方的各断面图中选出正确的断面图。
（a）
（b）
（c）
（d）
（b ）
（a）
（b）
（c）
（d）
（a）
（a）
（b）
（c）
（d）
（b）
27
机械制图 断面图( 35张)P PT完美 版
四、移出断面图的标注方法
优点：图画起法补简充单说、明表作达用明确，，有选时用还灵可活减，少应视用图广。泛。
16
二、断面图的分类
根据断面图在绘制时所配置位置的不同，断面图分为 移出断面和重合断面两类。

1.2 断面图的种类和画法
图6-35 画在视图中断处的断面
1.2 断面图的种类和画法
③ 剖切平面一般应垂直于被剖切部分的主要轮廓线。如图636所示的肋板结构，可用两个相交的剖切平面，分别垂直 于左、右肋板进行剖切，所画断面图的中间应用波浪线断 开。
1.2 断面图的种类和画法
图6-36 相交剖切平面剖切机件所 得的断面
机械制图
断面图
断面图
1.1 断面图概述 1．断面图的概念
假想用剖切平面将机件的某处切断，仅画出该剖切平 面与物体接触部分的图形，此图形称为断面图，简称断面 ，如图6-33（c）中的A—A断面。
断面图
（a）轴的立体图
（b）键槽的剖 视图
（c）键槽的断 面图
图6-33 轴的立体图及轴上键槽的 剖视图和断面图
1.2 断面图的种类和画法
① 当断面画在剖切符号的延长线上时，若断面是对称图 形，则可完全省略标注；若断面不对称，则只能省略 字母；
当断面配置在任意位置上时，若图形不对称，则按一 ②
般标注方法标注；若图形对称，则可省略箭头；
③ 当断面图配置在左视图的位置上时，无论图形是否对 称，都只可以省略箭头。
1.2 断面图的种类和画法
图6-39 断面图标注示例
1.2 断面图的种类和画法
2．重合断面图
画在基本视图之内的断面图称为重合断面图。重合断面 图是重叠画在视图上的，为了重叠后不影响图形的清晰程度 ，重合断面图一般多用于断面形状较简单的情况。
1.2 断面图的种类和画法
（1）重合断面图的画法
1 重合断面图的轮廓线用细实线绘制在基本视图中。
3．断面图的优点
从图6-33（b）和图6-33（c）剖视图与断面图的对比 可看出，用断面图表达结构显得更清晰、简洁，同时也便 于标注尺寸。

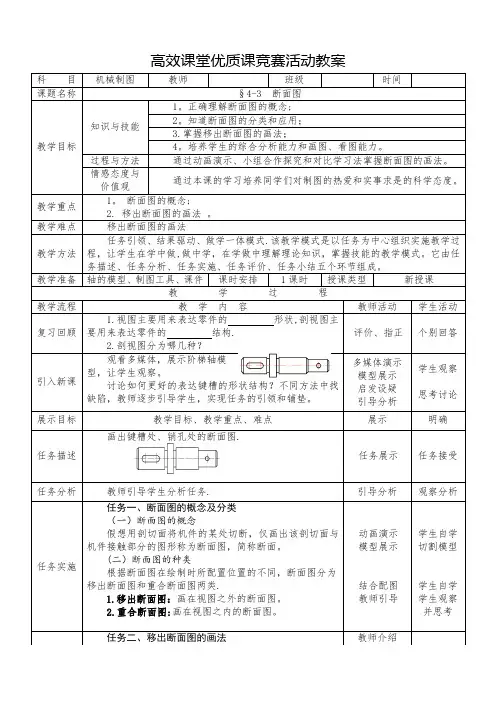

高效课堂优质课竞赛活动教案科目机械制图教师班级时间课题名称§4-3 断面图教学目标知识与技能1。

正确理解断面图的概念;2。

知道断面图的分类和应用；3.掌握移出断面图的画法；4。

培养学生的综合分析能力和画图、看图能力。

过程与方法通过动画演示、小组合作探究和对比学习法掌握断面图的画法。

情感态度与价值观通过本课的学习培养同学们对制图的热爱和实事求是的科学态度。

教学重点1。

断面图的概念; 2. 移出断面图的画法。

教学难点移出断面图的画法教学方法任务引领、结果驱动、做学一体模式.该教学模式是以任务为中心组织实施教学过程，让学生在学中做,做中学，在学做中理解理论知识，掌握技能的教学模式。

它由任务描述、任务分析、任务实施、任务评价、任务小结五个环节组成。

教学准备轴的模型、制图工具、课件课时安排1课时授课类型新授课教学过程教学流程教学内容教师活动学生活动复习回顾1.视图主要用来表达零件的形状,剖视图主要用来表达零件的结构.2.剖视图分为哪几种？评价、指正个别回答引入新课观看多媒体，展示阶梯轴模型，让学生观察。

讨论如何更好的表达键槽的形状结构？不同方法中找缺陷，教师逐步引导学生，实现任务的引领和铺垫。

多媒体演示模型展示启发设疑引导分析学生观察思考讨论展示目标教学目标、教学重点、难点展示明确任务描述画出键槽处、销孔处的断面图.任务展示任务接受任务分析教师引导学生分析任务. 引导分析观察分析任务实施任务一、断面图的概念及分类（一）断面图的概念假想用剖切面将机件的某处切断，仅画出该剖切面与机件接触部分的图形称为断面图，简称断面。

(二）断面图的种类根据断面图在绘制时所配置位置的不同，断面图分为移出断面图和重合断面图两类.1.移出断面图：画在视图之外的断面图。

2.重合断面图:画在视图之内的断面图。

动画演示模型展示结合配图教师引导学生自学切割模型学生自学学生观察并思考任务二、移出断面图的画法教师介绍任务实施(一)移出断面图的一般画法1.依据：断面图的定义2。

试一试按剖切位置画出断面图（右键槽宽6mm），并标出
名称。
A
B
C
C-C
A
B
C B-B
课堂小结
一、画法：
1.移出断面轮廓线为粗实线； 2.画在剖切面的延长线上，或其它适当位置； 3.剖切面通过回转面形成的孔、凹坑的轴线时，该结构 按剖视绘制。
二、标注：
布置作业
课堂作业：1、习题册P96
6-7断面图1、2、3、7 2、学案上未完成的题目
标注内容 断面图放置位置 断面形状特点
剖切位置 断面名称 投影方向
图 例
不在剖切平面
不对称
√
的延长线上
对称
√
置于剖切平面
不对称
√
的延长线上
对称
√
√
图a
√
X
图b
X
√
图c
细点划线
图d
A
B
A A-A
B B-B
图a
图b
图c
图d
选一选
1. 在给出的6个图形中找出正确的A-A断面图，不正确的
请说明原因。
属回转结构，应封口 轮廓不完整，应封口
移出断面图的标注
标注内容：剖切符号（粗短画、箭头）、断面图名称、
C
A
D
B
A—A
C
省略标注 省略箭头
C—C
A
D
D—D
省略箭头
B
B—B 省略图名
完全标注
⑴省略箭头：不在剖切面延长线上的对称移出断面，（注意：对称特指前后对称） 按投影关系配置的不对称移出断面。
⑵省略图名：配置在剖切面延长线上的不对称移出断面。 ⑶省略标注：配置在剖切面延长线上的对称移出断面

机械制图
§3-3 断面图
欢迎光顾 指导!
2
复习回忆
1、什么是剖视图？
剖视图——假想用剖切面剖开机件，将处于 观察者与剖切面之间旳部分移去，将其他部 分向投影面投射所得旳图形称为剖视图。
3
复习回忆
2、剖视图旳种类？ 全剖视图——用剖切面完全地剖开机件所得旳剖视图。
半剖视图——当机件具有对称平面时，以对称平面为 界，用剖切面剖开机件旳二分之一所得旳剖视图。
有！这是本节课要学习旳内容：—断面图 9
§3-3 机件旳体现方法---断面图
3.3.1 断面图旳概念 3.3.2 断面图旳分类 3.3.3 断面图旳画法 3.3.4 移出断面图旳标注措施
10
1、断面图旳概念
假想用剖切平面将机件旳某处切断，仅画出该剖切 平面与机件接触部分旳图形称为断面图。
断面图与剖视 图旳区别是什
么？
11
2、断面图与剖视图旳区别
A
A
A-A
b剖视图
a 断面图
断面图----仅画出被剖切面切断旳 断面形状（见图a）
（1）从图形上看
剖视图-----除了画出断面形状外,还必 须画出断面后旳可见部分.(见图b)
12
断面图----是为了体现零件旳断面形状。 （2）从用途上看
剖视图----是为了体现零件旳内部构造。
断面图与剖视图旳本质区别： ----剖视图是“体”旳投影； ----断面图是“面”旳投影。
13
3、断面图旳应用 配合视图、剖视图体现复杂曲面或局部构造，
如轴类零件、轮辐、肋、孔、键槽及型钢等。
轴类
14
3、断面图旳应用
轮辐
型钢
15
吊钩 断面图旳作用与优点：

江苏省XY中等专业学校2021-2022-2教案编号：
教学内容
假想用剖切平面将机件在某处切断，只画出切断面形状的投影并画上规定的剖面符号的图形，称为断面图，简称为断面。

2.断面图和剖视图的区别
（1）断面图式仅仅画出断面的图形。

（2）剖视图是要求同时画出剖切平面后的所有部分的投影。

3.断面图的分类
断面图分为移出断面图和重合断面图两种
（1）移出断面图
①画法
画在视图之外，轮廓线用粗实线绘制。

配置在剖切线的延长线上或其他适当的位置。

A、移出断面应尽量配置在剖切线的延长线上
B、断面对称时可画在视图的中断处
C、必要时可将断面配置在其它适当位置。

在不致引起误解时，允许将图形旋转，但必须标注旋转符号
教学内容
②有关规定
当剖切面通过回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制。

A、孔
剖切面通过水平圆孔和竖直圆孔的轴线，这两个孔均应按剖视绘制。

B、凹坑
剖切面通过圆锥凹坑的轴线，凹坑应按剖视绘制。

C、当剖切面通过非圆孔会导致出现完全分离的两个断面时，这些结构亦应按剖视绘制。

D、若由两个或多个相交的剖切面剖切得到的移出断面，中间一般应断开。

切面分别垂直于轮廓线，断面图中间用波浪线断开。

③移出断面图的标注方法
A、移出断面图一般应标注断面图的名称“×－×”（“×”为大些拉丁字母），在相应视图上用剖切符号表示剖切位置和投射方向，并标注相同字母。

B、配置在剖切线延长线上的移出断面，均可省略字母。

C、对称的移出断面、按投影关系配置的移出断面，均可省略箭头。
