静电场力的性质1

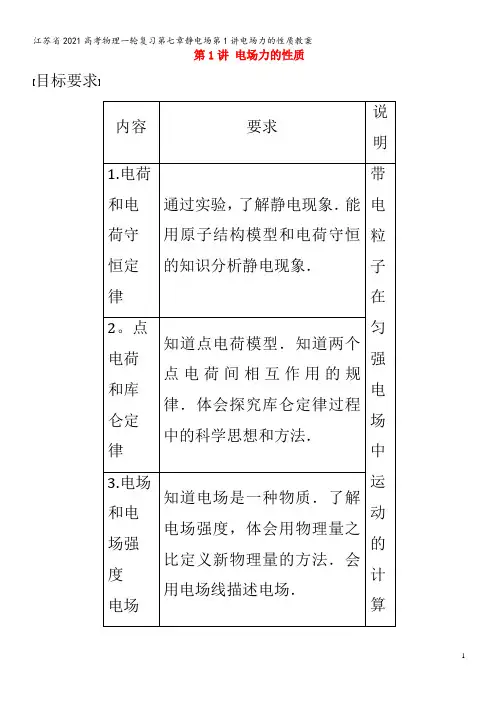

第1讲电场力的性质目标要求内容要求说明1.电荷和电荷守恒定律通过实验，了解静电现象．能用原子结构模型和电荷守恒的知识分析静电现象．带电粒子在匀强电场中运动的计算2。

点电荷和库仑定律知道点电荷模型．知道两个点电荷间相互作用的规律．体会探究库仑定律过程中的科学思想和方法．3.电场和电场强度电场知道电场是一种物质．了解电场强度，体会用物理量之比定义新物理量的方法．会用电场线描述电场．实验九观察电容器的的充、放电现象场强的情况。

第1讲电场力的性质一、电荷电荷守恒定律1．元电荷、点电荷（1）元电荷：e＝1.60×10－19C，所有带电体的电荷量都是元电荷的整数倍．（2)点电荷：代表带电体的有一定电荷量的点，忽略带电体的大小、形状及电荷分布状况的理想化模型．2．电荷守恒定律(1）内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，在转移过程中，电荷的总量保持不变．(2)三种起电方式：摩擦起电、感应起电、接触起电．(3）带电实质：物体得失电子．(4)电荷的分配原则:两个形状、大小相同且带同种电荷的同种导体，接触后再分开，二者带等量同种电荷,若两导体原来带异种电荷，则电荷先中和，余下的电荷再平分．自测1如图1所示,两个不带电的导体A和B,用一对绝缘柱支撑使它们彼此接触．把一带正电荷的物体C置于A附近,贴在A、B下部的金属箔都张开（)图1A．此时A带正电，B带负电B．此时A带正电，B带正电C．移去C，贴在A、B下部的金属箔都闭合D．先把A和B分开,然后移去C，贴在A、B下部的金属箔都闭合答案C解析由静电感应可知，A左端带负电，B右端带正电,选项A、B错误；若移去C,A、B两端电荷中和，则贴在A、B下部的金属箔都闭合，选项C正确；先把A和B分开，然后移去C，则A、B带的电荷不能中和，故贴在A、B下部的金属箔仍张开,选项D错误．二、库仑定律1．内容真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比,作用力的方向在它们的连线上．2．表达式F＝k错误!，式中k＝9.0×109N·m2/C2，叫做静电力常量．3．适用条件真空中的静止点电荷．(1）在空气中，两个点电荷的作用力近似等于真空中的情况，可以直接应用公式．(2)当两个带电体间的距离远大于其本身的大小时,可以把带电体看成点电荷．4．库仑力的方向由相互作用的两个带电体决定，即同种电荷相互排斥，异种电荷相互吸引．判断正误(1）由库仑定律公式F＝k错误!可知，当r→0时，F 为无穷大．(×)（2）两个带电体之间的库仑力是一对相互作用力，大小相等,方向相反．(√)（3）库仑定律是通过实验总结出的规律．(√）三、电场、电场强度1．电场（1)定义:存在于电荷周围，能传递电荷间相互作用的一种特殊物质;（2)基本性质：对放入其中的电荷有力的作用．2．电场强度（1）定义：放入电场中某点的电荷受到的电场力F与它的电荷量q的比值．(2）定义式：E＝错误!；单位：N/C或V/m。

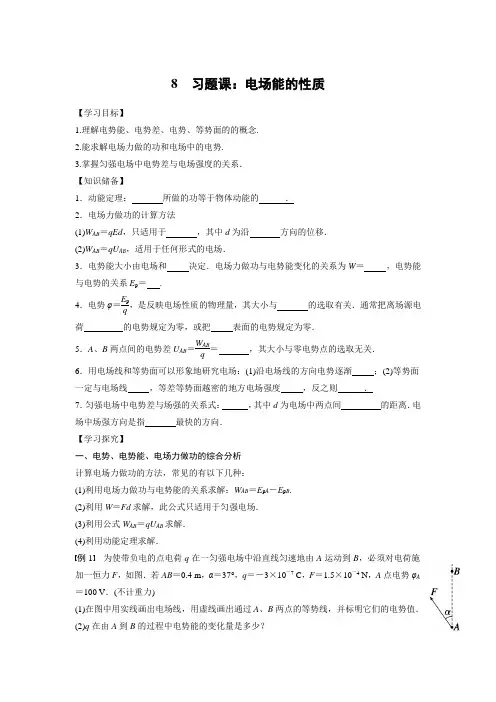

8 习题课：电场能的性质【学习目标】1.理解电势能、电势差、电势、等势面的的概念.2.能求解电场力做的功和电场中的电势.3.掌握匀强电场中电势差与电场强度的关系．【知识储备】1．动能定理： 所做的功等于物体动能的 ．2．电场力做功的计算方法(1)W AB ＝qEd ，只适用于 ，其中d 为沿 方向的位移．(2)W AB ＝qU AB ，适用于任何形式的电场．3．电势能大小由电场和 决定．电场力做功与电势能变化的关系为W ＝ ，电势能与电势的关系E p ＝ .4．电势φ＝E p q，是反映电场性质的物理量，其大小与 的选取有关．通常把离场源电荷 的电势规定为零，或把 表面的电势规定为零．5．A 、B 两点间的电势差U AB ＝W AB q＝ ，其大小与零电势点的选取无关． 6．用电场线和等势面可以形象地研究电场：(1)沿电场线的方向电势逐渐 ；(2)等势面一定与电场线 ，等差等势面越密的地方电场强度 ，反之则 ．7．匀强电场中电势差与场强的关系式： ，其中d 为电场中两点间 的距离．电场中场强方向是指 最快的方向．【学习探究】一、电势、电势能、电场力做功的综合分析计算电场力做功的方法，常见的有以下几种：(1)利用电场力做功与电势能的关系求解：W AB ＝E p A －E p B .(2)利用W ＝Fd 求解，此公式只适用于匀强电场．(3)利用公式W AB ＝qU AB 求解．(4)利用动能定理求解．例1 为使带负电的点电荷q 在一匀强电场中沿直线匀速地由A 运动到B ，必须对电荷施加一恒力F ，如图．若AB ＝0.4 m ，α＝37°，q ＝－3×10－7 C ，F ＝1.5×10－4 N ，A 点电势φA ＝100 V ．(不计重力)(1)在图中用实线画出电场线，用虚线画出通过A 、B 两点的等势线，并标明它们的电势值．(2)q 在由A 到B 的过程中电势能的变化量是多少？二、电场线、等势面和运动轨迹等方面的综合带电粒子在电场中运动时，在电场线密处所受电场力大，加速度也大；其速度方向沿轨迹的切线方向或与切线相反的方向，所受电场力的方向沿电场线的切线方向，所受合外力的方向指向曲线凹侧；其速度方向与电场力方向夹角小于90°时电场力做正功，大于90°时电场力做负功．例2两个固定的等量异号点电荷所产生电场的等势面如图2中虚线所示，一带负电的粒子以某一速度从图中A点沿图示方向进入电场在纸面内飞行，最后离开电场，粒子只受电场力的作用，则粒子在电场中()A．做直线运动，电势能先变小后变大B．做直线运动，电势能先变大后变小C．做曲线运动，电势能先变小后变大D．做曲线运动，电势能先变大后变小针对训练某静电场中的电场线如图3所示，带电粒子在电场中仅受电场力作用，由M运动到N，其运动轨迹如图中虚线所示，以下说法正确的是()A．粒子必定带正电荷B．由于M点没有电场线，粒子在M点不受电场力的作用C．粒子在M点的加速度小于它在N点的加速度D．粒子在M点的动能小于在N点的动能三、等分法确定等势点(等势线)根据“匀强电场中，任意方向上，平行且相等的两个线段之间的电势差相等”，先确定电势相等的点，画出等势面；根据电场线和等势面的关系，画出电场线．例3如图所示，A、B、C是匀强电场中等腰直角三角形的三个顶点，已知A、B、C三点的电势分别为φA＝15 V，φB＝3 V，φC＝－3 V，试确定场强的方向，并画出电场线．四、电场中的动力学问题带电体在电场中的平衡问题和一般的平衡问题相同，在原有受力分析的基础上增加了电场力，根据带电体在电场中的平衡情况列出平衡方程．当带电体在电场中做加速运动时，可用牛顿运动定律和动能定理求解．例4竖直放置的两块足够长的平行金属板间有匀强电场．其电场强度为E，在该匀强电场中，用丝线悬挂质量为m的带电小球，丝线跟竖直方向成θ角时小球恰好平衡，如图所示．请问：(1)小球带电荷量是多少？(2)若剪断丝线，小球碰到金属板需多长时间？【要点突破】题组一电势、电势能、电场力做功的综合分析1．关于电势和电势能的说法正确的是() A．电荷在电场中电势越高的地方电势能也越大B．电荷在电场中电势越高的地方，电荷量越大，所具有的电势能也越大C．在正点电荷电场中的任意一点处，正电荷所具有的电势能一定大于负电荷所具有的电势能D．在负点电荷电场中的任意一点处，正电荷所具有的电势能一定小于负电荷所具有的电势能2．如图所示，a、b、c为电场中同一条水平方向电场线上的三点，c为ab的中点，a、b电势分别为φa＝5 V、φb＝3 V．下列叙述正确的是()A．该电场在c点处的电势一定为4 VB．a点处的场强E a一定大于b点处的场强E bC．一正电荷从c点运动到b点电势能一定减少D．一正电荷运动到c点时受到的电场力方向由c指向a3．等量异号点电荷的连线和中垂线如图所示，现将一个带负电的试探电荷先从图中的a点沿直线移动到b点，再从b点沿直线移动到c点，则试探电荷在此全过程中()A．所受电场力的方向不变B．所受电场力的大小恒定C．电势能一直减小D．电势能先不变后减小4．图是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧．对矿粉分离的过程，下列表述正确的有()A．带正电的矿粉落在右侧B．电场力对矿粉做正功C．带负电的矿粉电势能变大D．带正电的矿粉电势能变小题组二电场力、电场线和运动轨迹等方面的综合5．如图所示，两个等量异种点电荷的连线和其中垂线上有a、b、c三点，下列说法正确的是()A．a点电势比b点电势高B．a、b两点的场强方向相同，b点场强比a点场强大C．b点电势比c点电势高，场强方向相同D．一个电子仅在电场力作用下不可能沿如图所示的曲线轨迹从a点运动到c点6．如图所示，虚线a、b、c代表电场中的三条电场线，实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，由此可知()A．带电粒子在R点时的速度大小大于在Q点时的速度大小B．带电粒子在P点时的电势能比在Q点时的电势能大C．带电粒子在R点时的动能与电势能之和比在Q点时的小，比在P点时的大D．带电粒子在R点时的加速度大小小于在Q点时的加速度大小7．一带电粒子沿图中曲线穿过一匀强电场中的等势面，且四个等势面的电势关系满足φa>φb>φc>φd，若不计粒子所受重力，则()A．粒子一定带正电B．粒子的运动是匀变速运动C．粒子从A点到B点运动的过程中动能先减小后增大D．粒子从A点到B点运动的过程中电势能增大8．如图所示，匀强电场中有一平行四边形abcd，且平行四边形所在平面与场强方向平行．其＝10 V，φb＝6 V，φd＝8 V，则c点电势为()中φA．10 V B．4 V C．7 V D．8 V题组三等分法确定等势点、等势线9．如图所示，在平面直角坐标系中，有一个方向平行于坐标平面的匀强电场，其中坐标原点O处的电势为0 V，点A处的电势为6 V，点B处的电势为3 V，则电场强度的大小为()A．200 V/m B．200 3 V/mC．100 V/m D．100 3 V/m10．如图，虚线方框内为一匀强电场，A、B、C为该电场中的三个点．已知φA＝12 V，φB ＝6 V，φC＝－6 V．试在该方框中作出该电场的示意图(即画出几条电场线)，并要求保留作图时所用的辅助线．若将一个电子从A点移到B点，电场力做多少电子伏的功？题组四匀强电场中的力学综合题11．匀强电场的场强为40 N/C，在同一条电场线上有A、B两点，把质量为2×10－9 kg、带电荷量为－2×10－9 C的微粒从A点移到B点，电场力做了1.5×10－7 J的正功．求：(1)A、B两点间的电势差U AB；(2)A、B两点间的距离；(3)若微粒在A点具有与电场线同向的速度为10 m/s，在只有电场力作用的情况下，求经过B 点的速度．12．如图所示，匀强电场中有A、B、C三点构成等边三角形，边长均为4 cm，将一带电荷量q＝1.0×10－10 C的正电荷(不计重力)从A点移到C点，电场力做功为－3×10－9 J，若把同一电荷从A点移到B点，电场力做功也为－3×10－9 J，那么该电场的场强是多大？【当堂检测】1．(等势面、电场线和运动轨迹的综合)如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面间的电势差相等，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知()A．三个等势面中，a的电势最高B．带电质点通过P点时电势能较大C．带电质点通过P点时动能较大D．带电质点通过P点时加速度较大2．(等分法确定等势点)下列图中，a、b、c是匀强电场中的三个点，各点电势φa＝10 V，φb ＝2 V，φc＝6 V，a、b、c三点在同一平面上，图中电场强度的方向表示正确的是()3．(由等势面定电场线)如图，A 、B 、C 三点都在匀强电场中，已知AC ⊥BC ，∠ABC ＝60°，BC ＝20 cm ，把一个电荷量q ＝10－5 C 的正电荷从A 移到B ，电场力做功为零；从B 移到C ，电场力做功为－1.73×10－3 J ，则该匀强电场的电场强度的大小和方向为( )A ．865 V/m ，垂直AC 向左B ．865 V/m ，垂直AC 向右C ．1 000 V/m ，垂直AB 斜向上D ．1 000 V/m ，垂直AB 斜向下4．(电势、电势差、电场力做功的计算)如图所示，a 、b 、c 、d 为匀强电场中四个等势面，相邻等势面间距离均为2 cm ，已知U AC ＝60 V ，求：(1)设B 点电势为零，求A 、C 、D 、P 点的电势；(2)将q ＝－1.0×10－10 C 的点电荷由A 移到D ，电场力所做的功W AD ； (3)将q ＝1.0×10－10 C 的点电荷由B 移到C ，再经过D 最后回到P ，电场力所做的功W BCDP .5．(电场中的动力学问题)如图所示，Q 为固定的正点电荷，A 、B 两点在Q 的正上方和Q 相距分别为h 和0.25h ，将另一点电荷从A 点由静止释放，运动到B 点时速度正好变为零，若此电荷在A 点处的加速度大小为34g ，求： (1)此电荷在B 点处的加速度；(2)A 、B 两点间的电势差(用Q 和h 表示)．。

第一章 静电场知识点总结 第一讲 电场力的性质一、 电荷及电荷守恒定律1、自然界中只存在两种电荷，一种是正电，即用丝绸摩擦玻璃棒，玻璃棒带正电；另一种带负电，用毛皮摩擦橡胶棒，橡胶棒带负电，毛皮带正电。

电荷间存在着相互作用的引力或斥力。

电荷在它的周围空间形成电场，电荷间的相互作用力就是通过电场发生的。

电荷的多少叫电荷量，简称电量。

元电荷ｅ＝1.6×10－19C ，所有带电体的电荷量都等于ｅ的整数倍。

２、使物体带电叫做起电。

使物体带电的方法有三种：（１）摩擦起电；（２）接触带电；（３）感应起电。

３、电荷既不能创造，也不能消灭，它只能从一个物体转移到另一个物体，或从物体的一部分转移到另一部分，在转移的过程中，电荷的总量不变。

这叫做电荷守恒定律。

二、点电荷如果带电体间的距离比它们的大小大得多，带电体便可看作点电荷。

三、库仑定律１、内容：在真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的平方成反比，作用力的方向在它们的连线上。

２、公式：221r Q Q kF =，Ｆ叫库仑力或静电力，也叫电场力，Ｆ可以是引力，也可以是斥力，Ｋ叫静电力常量，公式中各量均取国际单位制单位时，Ｋ＝9.0×109N ·m 2/C 2３、适用条件：（１）真空中；（２）点电荷。

四、电场强度１、电场：带电体周围存在的一种物质，由电荷激发产生，是电荷间相互作用的介质。

只要电荷存在，在其周围空间就存在电场。

电场具有力的性质和能的性质。

２、电场强度：（１）定义：放入电场中某点的试探电荷所受的电场力跟它的电荷量的比值叫做该点的电场强度。

它描述电场的力的性质。

（２）q F E =，取决于电场本身，与ｑ、Ｆ无关，适用于一切电场；2rQK E =，仅适用于点电荷在真空中形成的电场。

（３）方向：规定电场中某点的场强方向跟正电荷在该点的受力方向相同。

（４）多个点电荷形成的电场的场强等于各个点电荷单独存在时在该点产生场强的矢量和。

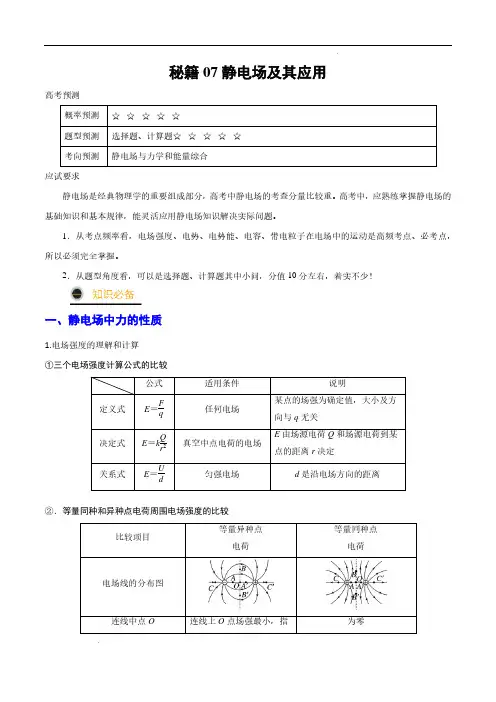

秘籍07静电场及其应用高考预测概率预测 ☆☆☆☆☆题型预测 选择题、计算题☆☆☆☆☆ 考向预测 静电场与力学和能量综合应试要求静电场是经典物理学的重要组成部分，高考中静电场的考查分量比较重。

高考中，应熟练掌握静电场的基础知识和基本规律，能灵活应用静电场知识解决实际问题。

1．从考点频率看，电场强度、电势、电势能、电容、带电粒子在电场中的运动是高频考点、必考点，所以必须完全掌握。

2．从题型角度看，可以是选择题、计算题其中小问，分值10分左右，着实不少！一、静电场中力的性质1.电场强度的理解和计算 ①三个电场强度计算公式的比较②．等量同种和异种点电荷周围电场强度的比较比较项目等量异种点 电荷等量同种点 电荷电场线的分布图连线中点O连线上O 点场强最小，指为零处的场强向负电荷一方连线上的场强大小(从左到右)沿连线先变小，再变大沿连线先变小，再变大沿连线的中垂线由O点向外的场强大小 O 点最大，向外逐渐变小O 点最小，向外先变大后变小关于O 点对称点的场强(如A 与A ′、B 与B ′、C 与C ′等)等大同向 等大反向2.电场强度的叠加①．电场强度的叠加(如图所示)②．“等效法”“对称法”和“填补法” (1)等效法在保证效果相同的前提下，将复杂的电场情景变换为简单的或熟悉的电场情景．例如：一个点电荷＋q 与一个无限大薄金属板形成的电场，等效为两个等量异种点电荷形成的电场，如图甲、乙所示．(2)对称法利用空间上对称分布的电荷形成的电场具有对称性的特点，使复杂电场的叠加计算问题大为简化． 例如：如图所示，均匀带电的34球壳在O 点产生的场强，等效为弧BC 产生的场强，弧BC 产生的场强方向，又等效为弧的中点M 在O 点产生的场强方向． (3)填补法将有缺口的带电圆环或圆板补全为完整的圆环或圆板，或将半球面补全为球面，从而化难为易、事半功倍． 3．选用技巧(1)点电荷电场、匀强电场场强叠加一般应用合成法． (2)均匀带电体与点电荷场强叠加一般应用对称法．(3)计算均匀带电体某点产生的场强一般应用补偿法或微元法．二、电场能的性质1．求静电力做功的四种方法2．判断电势能变化的两种方法(1)根据静电力做功：静电力做正功，电势能减少；静电力做负功，电势能增加． (2)根据E p ＝φq ：正电荷在电势越高处电势能越大；负电荷在电势越高处电势能越小． 3．电势高低的四种判断方法(1)电场线法：沿电场线方向电势逐渐降低． (2)电势差与电势的关系：根据U AB ＝W ABq，将W AB 、q 的正负号代入，由U AB 的正负判断φA 、φB 的高低． (3)E p 与φ的关系：由φ＝E pq知正电荷在电势能大处电势较高，负电荷在电势能大处电势较低．(4)场源电荷的正负：取离场源电荷无限远处电势为零，正电荷周围电势为正值，负电荷周围电势为负值；靠近正电荷处电势高，靠近负电荷处电势低．空间中有多个点电荷时，某点的电势可以代数求和． 4．由E ＝Ud可推出的两个重要推论推论1 匀强电场中的任一线段AB 的中点C 的电势φC ＝φA ＋φB2，如图甲所示．推论2 匀强电场中若两线段AB ∥CD ，且AB ＝CD ，则U AB ＝U CD (或φA －φB ＝φC －φD )，如图乙所示．5．E ＝Ud在非匀强电场中的三点妙用(1)判断电场强度大小：等差等势面越密，电场强度越大．(2)判断电势差的大小及电势的高低：距离相等的两点间的电势差，E 越大，U 越大，进而判断电势的高低． (3)利用φ－x 图像的斜率判断电场强度随位置变化的规律：k ＝ΔφΔx ＝Ud ＝E x ，斜率的大小表示电场强度的大小，正负表示电场强度的方向．6．等分法确定电场线及电势高低的解题思路7．电容器的两类典型问题(1)电容器始终与恒压电源相连，电容器两极板间的电势差U 保持不变． (2)电容器充电后与电源断开，电容器两极板所带的电荷量Q 保持不变． 8．动态分析思路 (1)U 不变①根据C ＝Q U ＝εr S4πkd Q 的变化． ②根据E ＝Ud 分析场强的变化．③根据U AB ＝E ·d 分析某点电势变化． (2)Q 不变①根据C ＝Q U ＝εr S4πkd 先分析电容的变化，再分析U 的变化．②根据E ＝U d＝4k πQεr S 分析场强变化． 三、带电粒子在电场中的直线运动1．做直线运动的条件(1)粒子所受合外力F 合＝0，粒子静止或做匀速直线运动．(2)粒子所受合外力F 合≠0且与初速度共线，带电粒子将做加速直线运动或减速直线运动． 2．用动力学观点分析 a ＝qEm ，E ＝U d ，v 2－v 02＝2ad .3．用功能观点分析匀强电场中：W ＝Eqd ＝qU ＝12m v 2－12m v 02非匀强电场中：W ＝qU ＝E k2－E k1四、带电粒子在电场中的偏转1．两个重要结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时，偏移量和偏转角总是相同的． 证明：在加速电场中有qU 0＝12m v 02在偏转电场偏移量y ＝12at 2＝12·qU 1md ·(l v 0)2 偏转角θ，tan θ＝v y v 0＝qU 1l md v 02得：y ＝U 1l 24U 0d ，tan θ＝U 1l2U 0d y 、θ均与m 、q 无关．(2)粒子经电场偏转后射出，速度的反向延长线与初速度延长线的交点O 为粒子水平位移的中点，即O 到偏转电场边缘的距离为偏转极板长度的一半． 2．功能关系当讨论带电粒子的末速度v 时也可以从能量的角度进行求解：qU y ＝12m v 2－12m v 02，其中U y ＝U d y ，指初、末位置间的电势差．一．几种常见图像的特点及规律 （1）x −ϕ图像和x E −x−ϕ图像x E −图像①电场强度的大小等于x −ϕ图线切线的斜率大小，电场强度为零处，x −ϕ图线存在极值，其切线的斜率为零。

压轴题05带电粒子在电场中的运动1.本专题是电场的典型题型，包括应用静电力的知识解决实际问题。

高考中既可以在选择题中命题，更会在计算题中命题。

2024年高考对于电场的考查仍然是热点。

2.通过本专题的复习，不仅利于完善学生的知识体系，也有利于培养学生的物理核心素养。

3.用到的相关知识有:电场力的性质、电场力能性质、带电粒子在电场中的平衡、加速、偏转等。

近几年的高考命题中一直都是以压轴题的形式存在，重点考查类型静电场的性质，电容器的动态分析，电场中的图像问题，带电粒子在电场中的运动问题，力电综合问题等。

考向一：静电场力的性质1．库仑定律(1)内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上．(2)表达式：F＝k q1q2r2，式中k＝9.0×109N·m2/C2，叫做静电力常量．(3)适用条件：真空中的点电荷．①在空气中，两个点电荷的作用力近似等于真空中的情况，可以直接应用公式；②当两个带电体的间距远大于本身的大小时，可以把带电体看成点电荷．(4)库仑力的方向：由相互作用的两个带电体决定，且同种电荷相互排斥，异种电荷相互吸引．(5)应用库仑定律的四条提醒a.在用库仑定律公式进行计算时，无论是正电荷还是负电荷，均代入电量的绝对值计算库仑力的大小．b.两个点电荷间相互作用的库仑力满足牛顿第三定律，大小相等、方向相反．c.库仑力存在极大值，由公式F＝k q1q2r2可以看出，在两带电体的间距及电量之和一定的条件下，当q1＝q2时，F最大．d.对于两个带电金属球，要考虑金属球表面电荷的重新分布．2．电场强度的三个公式的比较电场强度――――→点电荷电场E ＝k Q r 2―――→任何电场E ＝F q ―――→匀强电场E ＝U d ――→叠加平行四边形定则3．电场强度的计算与叠加在一般情况下可由上述三个公式计算电场强度，但在求解带电圆环、带电平面等一些特殊带电体产生的电场强度时，上述公式无法直接应用。

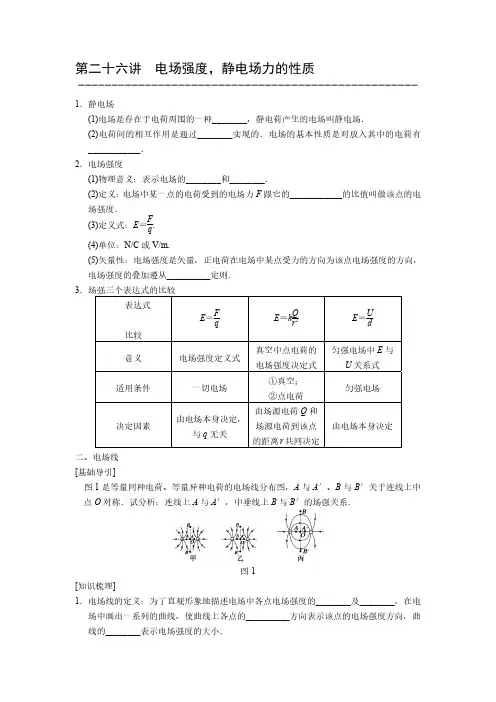

第二十六讲 电场强度，静电场力的性质--------------------------------------------------- 1．静电场(1)电场是存在于电荷周围的一种________，静电荷产生的电场叫静电场．(2)电荷间的相互作用是通过________实现的．电场的基本性质是对放入其中的电荷有____________．2．电场强度(1)物理意义：表示电场的________和________．(2)定义：电场中某一点的电荷受到的电场力F跟它的____________的比值叫做该点的电场强度．(3)定义式：E＝F q(4)单位：N/C或V/m.(5)矢量性：电场强度是矢量，正电荷在电场中某点受力的方向为该点电场强度的方向，电场强度的叠加遵从__________定则．3二、电场线[基础导引]图1是等量同种电荷、等量异种电荷的电场线分布图，A与A′、B与B′关于连线上中点O对称．试分析：连线上A与A′，中垂线上B与B′的场强关系．图1[知识梳理]1．电场线的定义：为了直观形象地描述电场中各点电场强度的________及________，在电场中画出一系列的曲线，使曲线上各点的__________方向表示该点的电场强度方向，曲线的________表示电场强度的大小．图32．几种典型电场的电场线分布(1)正点电荷的电场如图2甲所示：电场线由________出发，到________终止． (2)负点电荷的电场如图乙所示：电场线由________出发，到________终止． (3)匀强电场的电场线分布如图丙所示．特点：间隔相等的平行直线． (4)点电荷与带电金属板的电场线的分布如图丁所示．图2(5)等量同种点电荷和等量异种点电荷的电场两点电荷的连线及其中垂线上的电场分布及特点的比较如下：比较项目 等量同种点电荷等量异种点电荷电场线图示连线中点O 处的场强 为____ 中垂线上最大 连线上最小 由O 沿中垂线向外场强的变化 先______后______ 逐渐减小 关于O 点对称的两点A 与A ′，B 与B ′场强的关系等大、反向______、______思考：在点电荷电场中，以点电荷为球心的同一球面上各点的场强相同吗？考点一 电场强度的计算与叠加 考点解读电场叠加原理：多个点电荷在电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的矢量和，这种关系叫电场强度的叠加，电场强度的叠加遵从平行四边形定则． 典例剖析例1 如图3所示，位于正方形四个顶点处分别固定有点电荷A 、 B 、C 、D ，四个点电荷的带电量均为q ，其中点电荷A 、C 带正 电，点电荷B 、D 带负电，试确定过正方形中心O 并与正方形垂直 的直线上到O 点距离为x 的P 点处的电场强度的大小和方向．思维突破 电场强度是矢量，叠加时遵从平行四边形定则，分析电场叠加问题的一般步骤是：图4图5 (1)确定要分析计算的位置；(2)分析该处存在的几个分电场，先计算出各个分电场电场强度的大小，判断其方向；(3)利用平行四边形定则作出矢量图，根据矢量图求解． 跟踪训练1 (2011·陕西西安市质检)如图4所示，一个绝缘圆环，当它的 1/4均匀带电且电荷量为q 时，圆心O 处的电场强度大小为E .现使半 圆ABC 均匀带电2q ；而另一半圆ADC 均匀带电－2q .则圆心O 处的场 强的大小和方向为 ( ) A ．22E ，方向由O 指向D B ．4E ，方向由O 指向D C ．22E ，方向由O 指向B D ．0考点二 电场线的分布特点及应用 考点解读 1．特点(1)不闭合：电场线起始于正电荷(或无穷远处)，终止于无穷远处(或负电荷)，即电场线不能形成闭合曲线．(2)不中断、不相交：在没有电荷的空间，电场线不中断，两条电场线也不能相交． (3)不是电荷在电场中的运动轨迹：只有当电场线为直线、电荷初速度为零或初速度平行于电场线、电荷仅受电场力作用时，电荷的运动轨迹才与电场线重合． 2．应用(1)表示场强的方向电场线上每一点的切线方向和该点的场强方向一致． (2)比较场强的大小电场线的疏密程度反映了场强的大小，即电场的强弱．同一电场中，电场线越密的地方场强越大，电场线越疏的地方场强越弱． (3)判断电势的高低在静电场中，顺着电场线的方向电势越来越低． 特别提醒 1.电场线是人为引入的，不是客观存在的．2．虽然电场线是用来描述电场的强弱和方向的，但只根据一条电场线无法判断电场强弱和场源情况．3．沿电场线的方向电势虽然越来越低，但场强不一定越来越小． 典例剖析例2 如图5所示，实线表示电场线，虚线表示只受电场力作用的带 电粒子的运动轨迹．粒子先经过M 点，再经过N 点．可以判定( )A ．粒子在M 点受到的电场力大于在N 点受到的电场力B ．M 点的电势高于N 点的电势C ．粒子带正电D ．粒子在M 点的动能大于在N 点的动能图6图7思维突破 正确分析电场中的“拐弯现象”当带电粒子在电场中的运动轨迹是一条与电场线、等势线都不重合的曲线时，这种现象简称为“拐弯现象”，其实质为“运动与力”的关系．通常只有电场力，有时也有重力等．一般要综合性地运用“牛顿运动定律、功和能”的知识分析求解．(1)“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向)，从二者的夹角情况来分析曲线运动的情景．(2)“三不知时要假设”——电荷的正负、场强的方向或等势面电势的高低、电荷运动的方向，是题意中相互制约的三个方面．若已知其中的任一个，可顺次向下分析判定各待求量；若三个都不知(三不知)，则要用“假设法”分别讨论各种情况．有时各种情景的讨论结果是归一的．(3)一般为定性分析，有时涉及简单计算．跟踪训练2 (2010·新课标全国卷·17) 静电除尘器是目前普遍采用的一种 高效除尘器．某除尘器模型的收尘板是很长的条形金属板，图6中直线 ab 为该收尘板的横截面．工作时收尘板带正电，其左侧的电场线分布如 图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板 上．若用粗黑曲线表示原来静止于P 点的带电粉尘颗粒的运动轨迹，下列4幅图中可能正确的是(忽略重力和空气阻力)()5.带电体的力电综合问题的分析方法例3 如图7所示，匀强电场方向与水平线间夹角θ＝30°， 方向斜向右上方，电场强度为E ，质量为m 的小球带负 电，以初速度v 0开始运动，初速度方向与电场方向一致．(1)若小球的带电荷量为q ＝mgE ，为使小球能做匀速直线运动，应对小球施加的恒力F 1的大小和方向各如何？ (2)若小球的带电荷量为q ＝2mgE ，为使小球能做直线运动，应对小球施加的最小恒力F 2的大小和方向各如何？ 方法提炼 1．解答思路图82．运动情况反映受力情况(1)物体静止(保持)：F 合＝0. (2)做直线运动①匀变速直线运动，F 合＝0.②变速直线运动：F 合≠0，且F 合与速度方向总是一致．(3)曲线运动：F 合≠0，F 合与速度方向不在一条直线上，且总指向运动轨迹曲线凹的一 侧．(4)F 合与v 的夹角为α，加速运动：0°≤α<90°；减速运动：90°<α≤180°. (5)匀变速运动：F 合＝恒量．跟踪训练3 质量为m 、电荷量为＋q 的小球在O 点以初速度v 0与水平 方向成θ角射出，如图8所示，如果在某方向加上一定大小的匀强电 场后，能保证小球仍沿v 0方向做直线运动，试求所加匀强电场的最小 值，加了这个电场后，经多少时间速度变为零？参考答案例1场强为零例2BC跟踪训练2 A例3(1)3mg方向与水平线夹角60°斜向右上方(2)32mg方向与水平线夹角60°斜向左上方跟踪训练3mg cos θqv0g sin θ。

第1讲 电场力的性质[学生用书P126] 【基础梳理】一、电荷和电荷守恒定律1．点电荷：形状和大小对研究问题的影响可忽略不计的带电体称为点电荷． 2．电荷守恒定律(1)电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变．(2)起电方式：摩擦起电、接触起电、感应起电． 二、库仑定律1．内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上．2．公式：F ＝k q 1q 2r 2，式中的k ＝9.0×109 N ·m 2/C 2，叫做静电力常量．3．适用条件：(1)点电荷；(2)真空． 三、静电场 电场强度1．静电场：静电场是客观存在于电荷周围的一种物质，其基本性质是对放入其中的电荷有力的作用． 2．电场强度(1)意义：描述电场强弱和方向的物理量． (2)公式①定义式：E ＝Fq，是矢量，单位：N/C 或V/m .②点电荷的场强：E ＝k Qr 2，Q 为场源电荷，r 为某点到Q 的距离．③匀强电场的场强：E ＝Ud．(3)方向：规定为正电荷在电场中某点所受电场力的方向． 四、电场线及特点1．电场线：电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度方向．2．电场线的特点(1)电场线从正电荷或无限远处出发，终止于无限远处或负电荷． (2)电场线不相交．(3)在同一电场里，电场线越密的地方场强越大． (4)电场线上某点的切线方向表示该点的场强方向． (5)沿电场线方向电势降低．(6)电场线和等势面在相交处互相垂直． 3．几种典型电场的电场线(如图所示)【自我诊断】(1)任何带电体所带的电荷量都是元电荷的整数倍．( ) (2)根据公式F ＝k q 1q 2r2得，当r →0时，有F →∞.( )(3)电场强度反映了电场力的性质，所以电场中某点的场强与试探电荷在该点所受的电场力成正比．( ) (4)电场中某点的场强方向与负电荷在该点所受的电场力的方向相反．( )(5)在真空中，点电荷的场强公式E ＝kQr 2中的Q 是产生电场的场源电荷的电荷量，E 与试探电荷无关．( )(6)带电粒子的运动轨迹一定与电场线重合．( )(7)在点电荷产生的电场中，以点电荷为球心的同一球面上各点的电场强度都相同．( ) 提示：(1)√ (2)× (3)× (4)√ (5)√ (6)× (7)×如图所示为真空中两点电荷A 、B 形成的电场中的一簇电场线，已知该电场线关于虚线对称，O 点为A 、B 电荷连线的中点，a 、b 为其连线的中垂线上对称的两点，则下列说法正确的是( )A ．A 、B 可能带等量异号的正、负电荷 B ．A 、B 可能带不等量的正电荷C ．a 、b 两点处无电场线，故其电场强度可能为零D ．同一试探电荷在a 、b 两点处所受电场力大小相等，方向一定相反提示：选D .根据题图中的电场线分布可知，A 、B 带等量的正电荷，选项A 、B 错误；a 、b 两点处虽然没有画电场线，但其电场强度一定不为零，选项C 错误；由图可知，a 、b 两点处电场强度大小相等，方向相反，同一试探电荷在a 、b 两点处所受电场力一定大小相等，方向相反，选项D 正确．计算两个带电小球之间的库仑力时，公式中的r一定是指两个球心之间的距离吗？为什么？提示：不一定．当两个小球之间的距离相对于两球的直径较小时，两球不能看做点电荷，这时公式中的r 大于(带同种电荷)或小于(带异种电荷)两个球心之间的距离．对库仑定律的理解及应用[学生用书P127]【知识提炼】1．对库仑定律的理解(1)F ＝k q 1q 2r 2，r 指两点电荷间的距离．对可视为点电荷的两个均匀带电球，r 为两球的球心间距．(2)当两个电荷间的距离r →0时，电荷不能视为点电荷，它们之间的静电力不能认为趋于无限大． 2．求解涉及库仑力的平衡问题的解题思路涉及库仑力的平衡问题与纯力学平衡问题分析方法一样，受力分析是基础，应用平衡条件是关键，都可以通过解析法、图示法或两种方法相结合解决问题，但要注意库仑力的大小随着电荷间距变化的特点．具体步骤如下：【典题例析】(多选)如图所示，用两根长度相同的绝缘细线把一个质量为0.1 kg 的小球A 悬挂到水平板的M 、N 两点，A 上带有Q ＝3.0×10－6 C 的正电荷．两线夹角为120°，两线上的拉力大小分别为F 1和F 2.A 的正下方0.3 m 处放有一带等量异种电荷的小球B ，B 与绝缘支架的总质量为0.2 kg(重力加速度取g ＝10 m/s 2；静电力常量k ＝9.0×109 N ·m 2/C 2，A 、B 球可视为点电荷)，则( )A ．支架对地面的压力大小为2.0 NB ．两线上的拉力大小F 1＝F 2＝1.9 NC ．将B 水平右移，使M 、A 、B 在同一直线上，此时两线上的拉力大小F 1＝1.225 N ，F 2＝1.0 ND ．将B 移到无穷远处，两线上的拉力大小F 1＝F 2＝0.866 N[审题指导] 对小球进行受力分析，除受到重力、拉力外，还受到库仑力，按照力的平衡的解题思路求解问题．[解析] 设A 、B 间距为l ，A 对B 有竖直向上的库仑力，大小为F AB ＝kQ 2l 2＝0.9 N ；对B 与支架整体分析，竖直方向上合力为零，则F N ＋F AB ＝mg ，可得F N ＝mg －F AB ＝1.1 N ，由牛顿第三定律知F ′N ＝F N ，选项A 错误；因两细线长度相等，B 在A 的正下方，则两绳拉力大小相等，小球A 受到竖直向下的重力、库仑力和F 1、F 2作用而处于平衡状态，因两线夹角为120°，根据力的合成特点可知：F 1＝F 2＝G A ＋F AB ＝1.9 N ，选项B 正确；当B 移到无穷远处时，F 1＝F 2＝G A ＝1 N ，选项D 错误；当B 水平向右移至M 、A 、B 在同一条直线上时，如图所示，对A 受力分析并沿水平和竖直方向正交分解， 水平方向：F 1cos 30°＝F 2cos 30°＋F ′cos 30° 竖直方向：F 1sin 30°＋F 2sin 30°＝G A ＋F ′sin 30°由库仑定律知，A 、B 间库仑力大小F ′＝kQ 2⎝⎛⎭⎫l sin 30°2＝F AB4＝0.225 N ，联立以上各式可得F 1＝1.225 N ，F 2＝1.0 N ，选项C 正确．[答案] BC1．对库仑定律应用的认识(1)对于两个均匀带电绝缘球体，可以将其视为电荷集中于球心的点电荷，r 为两球心之间的距离． (2)对于两个带电金属球，要考虑金属球表面电荷的重新分布．(3)不能根据公式错误地推论：当r →0时，F →∞.其实，在这样的条件下，两个带电体已经不能再看成点电荷了．2．电荷的分配规律(1)两个带同种电荷的相同金属球接触，则其电荷量平分． (2)两个带异种电荷的相同金属球接触，则其电荷量先中和再平分．3．三点电荷共线平衡模型：三个点电荷若只受电场力且共线平衡，则满足“两同夹一异，两大夹一小，近小远大”的原则，即若已知一正一负两点电荷，则第三个点电荷应放在小电荷的外侧且与小电荷电性相反，再根据受力平衡求解相应距离和对应电荷量．【迁移题组】1 库仑定律与电荷守恒定律的结合问题1．三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径．球1的电荷量为q ，球2的电荷量为nq ，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F .现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时1、2之间作用力的大小仍为F ，方向不变．由此可知( )A ．n ＝3B ．n ＝4C ．n ＝5D ．n ＝6解析：选D .由于各球之间距离远大于小球的直径，小球带电时可视为点电荷．由库仑定律F ＝k Q 1Q 2r 2知两点电荷间距离不变时，相互间静电力大小与两球所带电荷量的乘积成正比．又由于三小球相同，则接触时平分总电荷量，故有q ×nq ＝nq 2×⎝⎛⎭⎫q ＋nq 22，解得n ＝6，D 正确．2 三点电荷共线平衡的求解 2.如图所示，在一条直线上有两个相距0.4 m 的点电荷A 、B ，A 带电荷量为＋Q ，B 带电荷量为－9Q .现引入第三个点电荷C ，恰好使三个点电荷处于平衡状态，问：C 应带什么性质的电荷，应放于何处？所带电荷量为多少？解析：根据平衡条件判断，C 应带负电荷，放在A 的左边且和A 、B 在一条直线上，设C 带电荷量为q ，与A 点相距为x ，如图所示．答案：应为带电荷量为94Q 的负电荷，置于A 左方0.2 m 处且和A 、B 在一条直线上迁移3 库仑力作用下的平衡问题3.(多选)(2018·吉林长春外国语学校检测)如图所示，带电小球A 、B 的电荷分别为Q A 、Q B ，OA ＝OB ，都用长L 的丝线悬挂在O 点．静止时A 、B 相距为d .为使平衡时AB 间距离减为d2，可采用以下哪些方法( )A ．将小球A 、B 的质量都增加到原来的2倍 B ．将小球B 的质量增加到原来的8倍C ．将小球A 、B 的电荷量都减小到原来的一半D ．将小球A 、B 的电荷量都减小到原来的一半，同时将小球B 的质量增加到原来的2倍 解析：选BD .如图所示，B 受重力、绳子的拉力及库仑力；将拉力及库仑力合成，其合力应与重力大小相等、方向相反；由几何关系可知，m B g L ＝F d ，而库仑力F ＝kQ A Q B d 2；即m B g L ＝kQ A Q B d 2d ＝k Q A Q Bd 3，即m B gd 3＝kQ A Q B L .要使d 变为d2，可以使B 球质量增大到原来的8倍而保证上式成立，故A 错误，B 正确；或将小球A 、B 的电荷量都减小到原来的一半，同时小球B 的质量增加到原来的2倍，也可保证等式成立，故C 错误，D 正确．对电场强度的理解及巧解[学生用书P129]【知识提炼】电场强度三个表达式的比较直角坐标系xOy 中，M 、N 两点位于x 轴上，G 、H 两点坐标如图．M 、N 两点各固定一负点电荷，一电量为Q 的正点电荷置于O 点时，G 点处的电场强度恰好为零．静电力常量用k 表示．若将该正点电荷移到G 点，则H 点处场强的大小和方向分别为( )A .3kQ4a2，沿y 轴正向 B ．3kQ4a2，沿y 轴负向C .5kQ4a 2，沿y 轴正向 D ．5kQ4a2，沿y 轴负向[审题指导] 由点电荷场强公式E ＝kQr 2可计算出各点的场强大小，再由矢量合成原则分析场强的叠加．[解析] 处于O 点的正点电荷在G 点处产生的场强E 1＝k Qa 2，方向沿y 轴负向；又因为G 点处场强为零，所以M 、N 处两负点电荷在G 点共同产生的场强E 2＝E 1＝k Qa 2，方向沿y 轴正向；根据对称性，M 、N 处两负点电荷在H 点共同产生的场强E 3＝E 2＝k Qa 2，方向沿y 轴负向；将该正点电荷移到G 处，该正点电荷在H 点产生的场强E 4＝k Q （2a ）2，方向沿y 轴正向，所以H 点的场强E ＝E 3－E 4＝3kQ4a 2，方向沿y 轴负向． [答案] B电场强度的叠加与计算【迁移题组】1 点电荷电场中场强的计算1．如图，真空中xOy 平面直角坐标系上的A 、B 、C 三点构成等边三角形，边长L ＝2.0 m ．若将电荷量均为q ＝＋2.0×10－6 C 的两点电荷分别固定在A 、B 点，已知静电力常量k ＝9.0×109 N ·m 2/C 2，求：(1)两点电荷间的库仑力大小； (2)C 点的电场强度的大小和方向．解析：(1)根据库仑定律，A 、B 两点电荷间的库仑力大小为F ＝k q 2L 2 ①代入数据得F ＝9.0×10－3 N ．②(2)A 、B 两点电荷在C 点产生的场强大小相等，均为 E 1＝k q L2③A 、B 两点电荷形成的电场在C 点的合场强大小为 E ＝2E 1cos 30°④由③④式联立并代入数据得E ≈7.8×103 N/C 场强E 的方向沿y 轴正方向．答案：(1)9.0×10－3 N (2)7.8×103 N/C 方向沿y 轴正方向2特殊电场中电场强度的巧解2．均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场．如图所示，在半球面AB 上均匀分布正电荷，总电荷量为q，球面半径为R，CD为通过半球面顶点与球心O的轴线，在轴线上有M、N两点，OM＝ON＝2R.已知M点的场强大小为E，则N点的场强大小为()A.kq2R2－E B．kq 4R2C.kq4R2－E D．kq4R2＋E解析：选A.左半球面AB上的正电荷产生的电场等效为带正电荷为2q的整个球面的电场和带电荷－q的右半球面的电场的合电场，则E＝2kq（2R）2－E′，E′为带电荷－q的右半球面在M点产生的场强大小．带电荷－q的右半球面在M点的场强大小与带正电荷为q的左半球面AB在N点的场强大小相等，则E N＝E′＝2kq（2R）2－E＝kq2R2－E，则A正确．电场线与粒子运动轨迹问题[学生用书P129]【知识提炼】1．电荷运动的轨迹与电场线一般不重合．若电荷只受电场力的作用，在以下条件均满足的情况下两者重合(1)电场线是直线．(2)电荷由静止释放或有初速度，且初速度方向与电场线方向平行．2．由粒子运动轨迹判断粒子运动情况(1)粒子受力方向指向曲线的内侧，且与电场线相切．(2)由电场线的疏密判断加速度大小．(3)由电场力做功的正负判断粒子动能的变化情况．【典题例析】(多选)如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示．则()A．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增大C．a的加速度将减小，b的加速度将增大D．两个粒子的电势能都减少[审题指导]解此题关键要抓住两点：(1)利用运动轨迹结合曲线运动分析粒子的受力方向及做功特点．(2)利用电场线的疏密分析电场力及加速度的大小．[解析]因为电场线方向未知，不能确定a、b的电性，所以选项A错误；由于电场力对a、b都做正功，所以a、b的速度都增大，电势能都减少，选项B错误、D正确；粒子的加速度大小取决于电场力的大小，a 向电场线稀疏的方向运动，b向电场线密集的方向运动，所以选项C正确．[答案]CD1．重要电场线的比较2(1)“运动与力两线法”——画出“速度线”(运动轨迹在初始位置的切线)与“力线”(在初始位置电场线的切线方向)，从二者的夹角情况来分析曲线运动的情况．(2)“三不知时要假设”——电荷的正负、场强的方向(或等势面电势的高低)、电荷运动的方向，是题意中相互制约的三个方面．若已知其中的任一个，可顺次向下分析判定各待求量；若三个都不知(三不知)，则要用“假设法”分别讨论各种情况．【迁移题组】1等量异(同)种电荷电场线的分布1．如图所示，在真空中有两个固定的等量异种点电荷＋Q和－Q.直线MN是两点电荷连线的中垂线，O 是两点电荷连线与直线MN的交点．a、b是两点电荷连线上关于O的对称点，c、d是直线MN上的两个点．下列说法中正确的是()A．a点的场强大于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先增大后减小B．a点的场强小于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先减小后增大C．a点的场强等于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先增大后减小D．a点的场强等于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先减小后增大解析：选C.在两电荷的连线上，由场强的叠加原理可知，中点O场强最小，从O点到a点或b点，场强逐渐增大，由于a、b是两点电荷连线上关于O的对称点，场强相等，选项A、B错误；在两电荷连线的中垂线上，中点O的场强最大，由O点到c点或d点，场强逐渐减小，所以沿MN从c点到d点场强先增大后减小，因此检验电荷所受电场力先增大后减小，所以C正确、D错误．2电场线中带电粒子的运动分析2.如图，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则()A．a a>a b>a c，v a>v c>v bB．a a>a b>a c，v b>v c>v aC．a b>a c>a a，v b>v c>v aD．a b>a c>a a，v a>v c>v b解析：选D.由点电荷电场强度公式E＝k qr2可知，离场源点电荷P越近，电场强度越大，Q受到的电场力越大，由牛顿第二定律可知，加速度越大，由此可知，a b>a c>a a，A、B选项错误；由力与运动的关系可知，Q 受到的库仑力指向运动轨迹凹的一侧，因此Q与P带同种电荷，Q从c到b的过程中，电场力做负功，动能减少，从b到a的过程中电场力做正功，动能增加，因此Q在b点的速度最小，由于c、b两点的电势差的绝对值小于a、b两点的电势差的绝对值，因此Q从c到b的过程中，动能的减少量小于从b到a的过程中动能的增加量，Q在c点的动能小于在a点的动能，即有v a>v c>v b，C选项错误、D选项正确．3根据粒子运动情况判断电场线分布3.一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的v－t图象如图所示，则A、B两点所在区域的电场线分布情况可能是下图中的()解析：选C.由v－t图象可知负电荷在电场中做加速度越来越大的加速运动，故电场线应由B指向A且A 到B的方向场强变大，电场线变密，选项C正确．[学生用书P130])1.(多选)(2016·高考浙江卷)如图所示，把A、B两个相同的导电小球分别用长为0.10 m的绝缘细线悬挂于O A和O B两点．用丝绸摩擦过的玻璃棒与A球接触，棒移开后将悬点O B移到O A点固定．两球接触后分开，平衡时距离为0.12 m．已测得每个小球质量是8.0×10－4 kg，带电小球可视为点电荷，重力加速度g＝10 m/s2，静电力常量k＝9.0×109 N·m2/C2，则()A．两球所带电荷量相等B．A球所受的静电力为1.0×10－2 NC．B球所带的电荷量为46×10－8 CD．A、B两球连线中点处的电场强度为0解析：选ACD.用丝绸摩擦过的玻璃棒带正电荷，与A球接触后A球也带正电荷，两球接触后分开，B球也带正电荷，且两球所带电荷量相等，A 正确；两球相互排斥，稳定后A 球受力情况如图所示sin θ＝0.060.10＝0.60，θ＝37°F 库＝mg tan 37°＝6.0×10－3 N ，B 项错误；F 库＝k Q A Q Br2Q A ＝Q B ＝Q ，r ＝0.12 m联立上式得Q ＝46×10－8 C ，故C 项正确；由等量同种点电荷产生的电场的特点可知，A 、B 两球连线中点处的场强为0，故D 项正确．2．(多选)(2017·高考天津卷)如图所示，在点电荷Q 产生的电场中，实线MN 是一条方向未标出的电场线，虚线AB 是一个电子只在静电力作用下的运动轨迹．设电子在A 、B 两点的加速度大小分别为a A 、a B ，电势能分别为E p A 、E p B .下列说法正确的是( )A ．电子一定从A 向B 运动B ．若a A >a B ，则Q 靠近M 端且为正电荷C ．无论Q 为正电荷还是负电荷一定有E p A <E p BD ．B 点电势可能高于A 点电势解析：选BC .电子仅在电场力作用下可能从A 运动到B ，也可能从B 运动到A ，所以A 错误；若a A >a B ，说明电子在A 点受到的电场力大于在B 点受到的电场力，所以A 距离点电荷较近，B 距离点电荷较远，又因为电子受到的电场力指向轨迹凹侧，因此Q 靠近M 端且为正电荷，B 正确；无论Q 是正电荷还是负电荷，若电子从A 运动到B ，一定是克服电场力做功，若电子从B 运动到A ，一定是电场力做正功，即一定有E p A <E p B ，C 正确；对于同一个负电荷，电势低处电势能大，B 点电势一定低于A 点电势，D 错误．3．(多选)(2018·武汉质检)离子陷阱是一种利用电场或磁场将离子俘获并囚禁在一定范围内的装置．如图所示为最常见的“四极离子陷阱”的俯视示意图，四根平行细杆与直流电压和叠加的射频电压相连，相当于四个电极，相对的电极带等量同种电荷，相邻的电极带等量异种电荷．在垂直于四根杆的平面内四根杆的连线是一个正方形abcd ，A 、C 是a 、c 连线上的两点，B 、D 是b 、d 连线上的两点，A 、C 、B 、D 到正方形中心O 的距离相等．则下列判断正确的是( )A ．D 点的电场强度为零B ．A 、B 、C 、D 四点电场强度相等C ．A 点电势比B 点电势高D ．O 点的电场强度为零解析：选CD .根据电场的叠加原理，a 、c 两个电极带等量正电荷，其中点O 的合场强为零，b 、d 两个电极带等量负电荷，其中点O 的合场强为零，则O 点的合场强为零，D 正确；同理，D 点的场强方向水平向右，A 错误；A 、B 、C 、D 四点的场强大小相等，方向不同，B 错误；由电场特点知，电场方向由A 指向O ，由O 指向B ，故φA >φO ，φO >φB ，则φA >φB ，C 正确．4．(2017·高考北京卷)如图所示，长l ＝1 m 的轻质细绳上端固定，下端连接一个可视为质点的带电小球，小球静止在水平向右的匀强电场中，绳与竖直方向的夹角θ＝37°.已知小球所带电荷量q ＝1.0×10－6 C ，匀强电场的场强E ＝3.0×103 N/C ，取重力加速度g ＝10 m/s 2，sin 37°＝0.6，cos 37°＝0.8.求：(1)小球所受电场力F 的大小． (2)小球的质量m .(3)将电场撤去，小球回到最低点时速度v 的大小． 解析：(1)F ＝qE ＝3.0×10－3 N .(2)由qE mg＝tan 37°，得m ＝4.0×10－4 kg . (3)由mgl (1－cos 37°)＝12m v 2，得v ＝2gl （1－cos 37°）＝2.0 m/s .答案：见解析[学生用书P319(单独成册)] (建议用时：60分钟)一、单项选择题1．两个分别带有电荷量－Q 和＋5Q 的相同金属小球(均可视为点电荷)，固定在相距为r 的两处，它们间库仑力的大小为F ，两小球相互接触后将其固定距离变为r2，则两球间库仑力的大小为( )A .5F16 B ．F 5C .4F 5D ．16F 5解析：选D .两球相距r 时，根据库仑定律F ＝k Q ·5Q r 2，两球接触后，带电荷量均为2Q ，则F ′＝k 2Q ·2Q⎝⎛⎭⎫r 22，由以上两式可解得F ′＝16F5，D 正确．2．(2015·高考浙江卷)如图所示为静电力演示仪，两金属极板分别固定于绝缘支架上，且正对平行放置．工作时两板分别接高压直流电源的正负极，表面镀铝的乒乓球用绝缘细线悬挂在两金属极板中间，则( )A ．乒乓球的左侧感应出负电荷B ．乒乓球受到扰动后，会被吸在左极板上C ．乒乓球共受到电场力、重力和库仑力三个力的作用D ．用绝缘棒将乒乓球拨到与右极板接触，放开后乒乓球会在两极板间来回碰撞解析：选D .两极板间电场由正极板指向负极板，镀铝乒乓球内电子向正极板一侧聚集，故乒乓球的右侧感应出负电荷，选项A 错误；乒乓球受到重力、细线拉力和电场力三个力的作用，选项C 错误；乒乓球与任一金属极板接触后会带上与这一金属极板同种性质的电荷，而相互排斥，不会吸在金属极板上，到达另一侧接触另一金属极板时也会发生同样的现象，所以乒乓球会在两极板间来回碰撞，选项B 错误、D 正确．3．(2016·高考江苏卷)一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如图所示．容器内表面为等势面，A 、B 为容器内表面上的两点，下列说法正确的是( )A ．A 点的电场强度比B 点的大 B ．小球表面的电势比容器内表面的低C ．B 点的电场强度方向与该处内表面垂直D ．将检验电荷从A 点沿不同路径移到B 点，电场力所做的功不同解析：选C .由于A 点处电场线比B 点处电场线疏，因此A 点电场强度比B 点小，A 项错误；沿着电场线的方向电势逐渐降低，因此小球表面的电势比容器内表面的电势高，B 项错误；由于处于静电平衡的导体表面是等势面，电场线垂直于等势面，因此B 点的电场强度方向与该处内表面垂直，C 项正确；将检验电荷从A 点沿不同的路径移到B 点，由于A 、B 两点的电势差恒定，因此电场力做功W AB ＝qU AB 相同，D 项错误．4．如图所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )A ．k 3qR2B ．k 10q 9R2C ．k Q ＋q R 2D ．k 9Q ＋q 9R 2解析：选B .由b 点处的合场强为零可得圆盘在b 点处的场强与点电荷q 在b 点处的场强大小相等、方向相反，所以圆盘在b 点处的场强大小为E b ＝k qR 2，再根据圆盘场强的对称性和电场强度叠加即可得出d 点处的场强大小为E d ＝E b ＋k q （3R ）2＝k 10q9R 2，B 正确．5.如图所示，xOy 平面是无穷大导体的表面，该导体充满z <0的空间，z >0的空间为真空．将电荷量为q 的点电荷置于z 轴上z ＝h 处，则在xOy 平面上会产生感应电荷．空间任意一点处的电场皆是由点电荷q 和导体表面上的感应电荷共同激发的．已知静电平衡时导体内部场强处处为零，则在z 轴上z ＝h2处的场强大小为(k为静电力常量)( )A ．k 4q h 2B ．k 4q 9h 2C ．k 32q 9h2D ．k 40q 9h2解析：选D .点电荷q 和感应电荷所形成的电场在z >0的区域可等效成关于O 点对称的电偶极子形成的电场．所以z 轴上z ＝h 2处的场强E ＝k q ⎝⎛⎭⎫h 22＋k q ⎝⎛⎭⎫32h 2＝k 40q9h 2，选项D 正确． 6.将两个质量均为m 的小球a 、b 用绝缘细线相连，竖直悬挂于O 点，其中球a 带正电、电荷量为q ，球b 不带电，现加一电场强度方向平行竖直平面的匀强电场(没画出)，使整个装置处于平衡状态，且绷紧的绝缘细线Oa 与竖直方向的夹角为θ＝30°，如图所示，则所加匀强电场的电场强度大小可能为( )A .mg4q B ．mg qC .mg 2qD ．3mg4q解析：选B .取小球a 、b 整体作为研究对象，则受重力2mg 、悬线拉力F T 和电场力F 作用处于平衡，此三力满足如图所示的三角形关系，由图知F 的最小值为2mg sin 30°＝mg ，由F ＝qE 知A 、C 、D 错，B 对．二、多项选择题7．如图所示为在同一电场中a 、b 、c 、d 四点分别引入检验电荷时，测得的检验电荷所受电场力跟它的电荷量的函数关系图象，那么下列叙述正确的是( )A ．这个电场是匀强电场B ．a 、b 、c 、d 四点的场强大小关系是E d ＞E a ＞E b ＞E cC ．a 、b 、c 、d 四点的场强大小关系是E a ＞E c ＞E b ＞E dD ．a 、b 、d 三点的强场方向相同解析：选CD .由场强的定义式E ＝Fq 并结合图象的斜率可知电场强度的大小，则E a ＞E c ＞E b ＞E d ，此电场不是匀强电场，选项A 、B 错误，选项C 正确；图象斜率的正负表示电场强度的方向，a 、b 、d 三点相应图线的斜率为正，三点的场强方向相同，选项D 正确．8．(2015·高考江苏卷)两个相同的负电荷和一个正电荷附近的电场线分布如图所示．c 是两负电荷连线的中点，d 点在正电荷的正上方，c 、d 到正电荷的距离相等，则( )A ．a 点的电场强度比b 点的大B ．a 点的电势比b 点的高C ．c 点的电场强度比d 点的大D ．c 点的电势比d 点的低解析：选ACD .由题图看出，a 点处电场线比b 点处电场线密，则a 点的场强大于b 点的场强，故A 正确．电场线从正电荷到负电荷，沿着电场线方向电势降低，所以b 点的电势比a 点的高，所以B 错误；负电荷在c 点的合场强为零，c 点只有正电荷产生的电场强度，在d 点正电荷产生的场强向上，两个负电荷产生的场强向下，合场强是它们的差值，所以c 点的电场强度比d 点的大，所以C 正确；正电荷到c 点的平均场强大于正电荷到d 点的平均场强，根据U ＝Ed 可知，正电荷到c 点电势降低的多，所以c 点的电势比d 点的低，所以D 正确．9．(多选)(高考浙江卷)如图所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A ，细线与斜面平行．小球A 的质量为m 、电量。

第六章 静电场第1节 电场力的性质(1)任何带电体所带的电荷量都是元电荷的整数倍。

(√) (2)点电荷和电场线都是客观存在的。

(×) (3)根据F ＝k q 1q 2r2，当r →0时，F →∞。

(×)(4)电场强度反映了电场力的性质，所以电场中某点的电场强度与试探电荷在该点所受的电场力成正比。

(×)(5)电场中某点的电场强度方向即为正电荷在该点所受的电场力的方向。

(√) (6)真空中点电荷的电场强度表达式E ＝kQr 2中，Q 就是产生电场的点电荷。

(√)(7)在点电荷产生的电场中，以点电荷为球心的同一球面上各点的电场强度都相同。

(×) (8)电场线的方向即为带电粒子的运动方向。

(×)(1)1785年法国物理学家库仑利用扭秤实验发现了电荷之间的相互作用规律——库仑定律。

(2)1837年，英国物理学家法拉第最早引入了电场概念，并提出用电场线表示电场。

(3)1913年，美国物理学家密立根通过油滴实验精确测定了元电荷e 的电荷量，获得诺贝尔奖。

突破点(一) 库仑定律及库仑力作用下的平衡1．对库仑定律的两点理解(1)F ＝k q 1q 2r 2，r 指两点电荷间的距离。

对可视为点电荷的两个均匀带电球，r 为两球心间距。

(2)当两个电荷间的距离r →0时，电荷不能视为点电荷，它们之间的静电力不能认为趋于无限大。

2．解决库仑力作用下平衡问题的方法步骤库仑力作用下平衡问题的分析方法与纯力学平衡问题的分析方法是相同的，只是在原来受力的基础上多了电场力。

具体步骤如下：3．“三个自由点电荷平衡”的问题(1)平衡的条件：每个点电荷受到另外两个点电荷的合力为零或每个点电荷处于另外两个点电荷产生的合电场强度为零的位置。

(2)[典例] (多选)如图所示，把A 、B 两个相同的导电小球分别用长为0.10m 的绝缘细线悬挂于O A 和O B 两点。

用丝绸摩擦过的玻璃棒与A 球接触，棒移开后将悬点O B 移到O A 点固定。

电场力的性质一、电荷、电荷守恒定律1、两种电荷：用毛皮摩擦过的橡胶棒带负电荷，用丝绸摩擦过的玻璃棒带正电荷。

2、元电荷：一个元电荷的电量为1．6×10－19C，是一个电子所带的电量。

说明：任何带电体的带电量皆为元电荷电量的整数倍。

3、起电：使物体带电叫起电，使物体带电的方式有三种①摩擦起电，②接触起电，③感应起电。

4、电荷守恒定律：电荷既不能创造，也不能被消灭，它们只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，系统的电荷总数是不变的．注意：电荷的变化是电子的转移引起的；完全相同的带电金属球相接触，同种电荷总电荷量平均分配，异种电荷先中和后再平分。

二、库仑定律1．内容：真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的二次方成反比，作用力的方向在它们的连线上。

2．公式：F=kQ1Q2／r2k＝9．0×109N·m2／C23．适用条件：（1）真空中；（2）点电荷．点电荷是一个理想化的模型，在实际中，当带电体的形状和大小对相互作用力的影响可以忽略不计时，就可以把带电体视为点电第1课荷．（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心距代替r）。

点电荷很相似于我们力学中的质点．注意：①两电荷之间的作用力是相互的，遵守牛顿第三定律②使用库仑定律计算时，电量用绝对值代入，作用力的方向根据“同种电荷互相排斥，异种电荷互相吸引”的规律定性判定。

三、电场：1、存在于带电体周围的传递电荷之间相互作用的特殊媒介物质．电荷间的作用总是通过电场进行的。

2、电场的基本性质是对放入其中的电荷有力的作用。

3、电场可以由存在的电荷产生，也可以由变化的磁场产生。

四、电场强度1．定义：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值叫做该点的电场强度，表示该处电场的强弱2．表达式：E＝F/q 单位是：N/C或V/m；E=kQ/r2（导出式，真空中的点电荷，其中Q是产生该电场的电荷）E＝U/d（导出式，仅适用于匀强电场，其中d是沿电场线方向上的距离）3．方向：与该点正电荷受力方向相同，与负电荷的受力方向相反；电场线的切线方向是该点场强的方向；场强的方向与该处等势面的方向垂直．4．在电场中某一点确定了，则该点场强的大小与方向就是一个定值，与放入的检验电荷无关，即使不放入检验电荷，该处的场强大小方向仍不变，这一点很相似于重力场中的重力加速度，点定则重力加速度定，与放入该处物体的质量无关，即使不放入物体，该处的重力加速度仍为一个定值．5、电场强度是矢量，电场强度的合成按照矢量的合成法则．（平行四边形法则和三角形法则）6、电场强度和电场力是两个概念，电场强度的大小与方向跟放入的检验电荷无关，而电场力的大小与方向则跟放入的检验电荷有关，五、电场线：是人们为了形象的描绘电场而想象出一些线，客观并不存在．1．切线方向表示该点场强的方向，也是正电荷的受力方向．2．从正电荷出发到负电荷终止，或从正电荷出发到无穷远处终止，或者从无穷远处出发到负电荷终止．3．疏密表示该处电场的强弱，也表示该处场强的大小．4．匀强电场的电场线平行且距离相等．5．没有画出电场线的地方不一定没有电场．6．顺着电场线方向，电势越来越低．7．电场线的方向是电势降落陡度最大的方向，电场线跟等势面垂直．8．电场线永不相交也不闭合，9．电场线不是电荷运动的轨迹．匀强电场点电荷与带电平板 等量异种点电荷的电场 等量同种点电荷的电场孤立点电荷周围的电场 【例】在匀强电场中，将质量为m ，带电量为q 的小球由静止释放，带电小球的运动轨迹为一直线，该直线与竖直方向的夹角为θ，如图所示，则电场强度的大小为（ ）A ．有唯一值mgtan θ／q ；B ．最小值是mgsin θ／q ；C ．最大值mgtan θ／q ；D ．mg/q提示：如附图所示，利用三角形法则，很容易判断出AB 跟速度方向垂直．、库仑定律的理解和应用【例】如图所示，三个完全相同的金属小球a 、b 、c 位于等边三角形的三个顶点上．a 和c 带正电，b 带负电，a 所带电量的大小比b 的小．已知c 受到a 和b 的静电力的合力可用图中四条有向线段中的一条来表示，它应是A ．F 1B ．F 2C ．F 3D ．F 4【解析】 a 对c 为斥力，方向沿ac 连线背离a ；b 对c 为引力，方向沿bc 连线指向b ．由此可知，二力的合力可能为F 1或F 2．又已知b 的电量比a 的大，由此又排除掉F 1，只有F 2是可能的．【答案】 B【例】已知如图，在光滑绝缘水平面上有三个质量都是m的相同小球，两两间的距离都是l ，A 、B 电荷量都是+q 。

第1讲电场的力的性质一、点电荷、电荷守恒定律1．点电荷：有一定的电荷量，忽略形状和________的一种理想化模型．2．电荷守恒定律(1)内容：电荷既不会创生，也不会消灭，它只能从一个物体________到另一个物体，或者从物体的一部分________到另一部分；在转移过程中，电荷的总量保持________．(2)起电方式：________、________、感应起电．(3)带电实质：物体带电的实质是________．二、库仑定律1．内容：________中两个静止点电荷之间的相互作用力，与它们的________成正比，与它们的距离的________成反比．作用力的方向在它们的连线上．2．表达式：F＝________，式中k＝________ N·m2/C2，叫静电力常量．3．适用条件：(1)________中；(2)________．三、电场强度、点电荷的场强1．定义：放入电场中某点的电荷受到的电场力F与它的电荷量q的________．2．定义式：E＝________．单位：N/C或V/m.3．点电荷的电场强度：真空中点电荷形成的电场中某点的电场强度：E＝________．4．方向：规定________在电场中某点所受________的方向为该点的电场强度方向．5．电场强度的叠加：电场中某点的电场强度等于各个点电荷单独在该点产生的电场强度的________和，遵从________定则．四、电场线1．定义：为了形象地了解和描述电场中各点电场强度的________和________，在电场中画出一条条有方向的曲线，曲线上每点的________表示该点的电场强度方向，曲线的________表示电场强度的大小．2.五、处于静电平衡状态的导体的特点1．导体内部的场强________．2．导体是一个等势体，导体表面是等势面．3．导体表面处的场强方向与导体表面________．4．导体内部没有净电荷，净电荷只分布在导体的________上．5．在导体外表面越尖锐的位置，净电荷的密度(单位面积上的电荷量)越大，凹陷的位置几乎没有净电荷．,生活情境1.如图所示，塑料梳子与头发摩擦后能吸引纸屑，经检验梳子所带的电荷为负电荷，则(1)梳子失去了一些电子( )(2)梳子得到了一些电子( )(3)头发得到了一些电子( )(4)头发和梳子间没有电子转移( )教材拓展2.[人教版选修3－1改编]如图所示，两个不带电的导体A和B用一对绝缘柱支持使它们彼此接触．把一带正电荷的物体C置于A附近，贴在A、B下部的金属箔都张开，则( )A．此时A带正电，B带负电B．此时A电势低，B电势高C．移去C，贴在A、B下部的金属箔都闭合D．先把A和B分开，然后移去C，贴在A、B下部的金属箔都闭合3．[人教版选修3－1P15T5改编]如图所示为某区域的电场线分布，下列说法正确的是( )A．这个电场可能是正点电荷形成的B．D处的场强为零，因为那里没有电场线C．点电荷q在A点所受的电场力比在B点所受电场力小D．负电荷在C点受到的电场力方向沿C点切线方向考点一 库仑定律的理解与应用1．对库仑定律的理解 (1)F ＝kq 1q 2r 2，r 指两点电荷间的距离．对可视为点电荷的两个均匀带电球，r 为两球的球心间距．(2)当两个电荷间的距离r →0时，电荷不能再视为点电荷，它们之间的静电力不能认为趋于无穷大．2．库仑力具有力的共性(1)两个点电荷之间相互作用的库仑力遵从牛顿第三定律． (2)库仑力可使带电体产生加速度． (3)库仑力可以和其他力平衡．(4)某个点电荷同时受几个点电荷的作用时，要用平行四边形定则求合力．跟进训练1．如图所示，真空中两个完全相同的绝缘带电金属小球A 、B (均可看做点电荷)，分别带有－12Q 和＋Q 的电荷量，两球间静电力为F .现用一个不带电的同样的金属小球C 先与A 接触，再与B 接触，然后移开C ，接着再使A 、B 间距离增大为原来的2倍，则它们间的静电力大小为( )A ．3128F B ．5128F C ．364F D ．564F2．如图所示，在一条直线上有两个相距0.4 m 的点电荷A 、B ，A 带电＋Q ，B 带电－9Q .现引入第三个点电荷C ，恰好使三个点电荷均在静电力的作用下处于平衡状态，则C 的带电性质及位置应为( )A ．正，B 的右边0.4 m 处 B ．正，B 的左边0.2 m 处C ．负，A 的左边0.2 m 处D ．负，A 的右边0.2 m 处3．[2022·四川乐山模拟]如图，带电量分别为q a、q b、q c的小球，固定在等边三角形的三个顶点上，q a所受库仑力的合力F方向垂直于q a、q b的连线，则( ) A．q b、q c异号，且q c＝2q bB．q a、q b异号，且q b＝2q aC．q a、q c同号，且q c＝2q aD．q a、q b同号，且q b＝2q a4．如图所示，用两根长度均为l的绝缘轻绳将带正电的小球悬挂在水平的天花板下，小球的质量为m，轻绳与天花板的夹角均为θ，小球正下方距离也为l的A处一绝缘支架上同样有一个带电小球，此时轻绳的张力均为0，现在将支架水平向右移动到B处，B处位置与两轻绳结点的连线与竖直方向的夹角为θ，小球处于静止状态，若已知θ＝30°，则( ) A．A处的带电小球带负电B．支架在A处与在B处时两小球之间的库仑力大小之比为2∶3mgC．支架在B处时，左边绳子的张力为mg－√32mgD．支架在B处时，右边绳子的张力为mg＋√32[思维方法]解决库仑力作用下平衡问题的方法步骤库仑力作用下平衡问题的分析方法与纯力学平衡问题的分析方法是相同的，只是在原来受力的基础上多了电场力．具体步骤如下：考点二电场强度的理解及计算2.电场强度的三个计算公式：例.[2021·湖南卷，4]如图，在(a，0)位置放置电荷量为q的正点电荷，在(0，a)位置放置电荷量为q的负点电荷，在距P(a，a)为√2a的某点处放置正点电荷Q，使得P点的电场强度为零．则Q的位置及电荷量分别为( )A．(0，2a)，√2q B．(0，2a)，2√2qC√2q√2q跟进训练5．[人教版必修第三册P17T6改编]如图所示，一个质量为30 g、带电荷量为－1.7×10－8C的半径极小的小球用绝缘丝线悬挂在某匀强电场中，电场线与水平面平行．当小球静止时，测得悬线与竖直方向夹角为30°，则匀强电场方向和大小为(g取10 m/s2)( )A.水平向右，5×106 N/CB．水平向右，1×107 N/CC．水平向左，5×106 N/CD．水平向左，1×107 N/C6．如图所示，在x轴上关于原点O对称的两点A、B分别固定放置点电荷＋Q1和－Q2，x轴上的P点位于B点的右侧，且P点电场强度为零，则下列判断正确的是( )A．x轴上P点右侧电场强度方向沿x轴正方向B．Q1<Q2C．在A、B连线上还有一点与P点电场强度相同D．与P点关于O点对称的M点电场强度可能为零7．(多选)如图所示，在圆心为O、半径为R的圆周上等间距分布着三个电荷量均为q 的点电荷a、b、c，其中a、b带正电，c带负电．已知静电力常量为k，下列说法正确的是( )A.a受到的库仑力大小为√3kq23R2B．c受到的库仑力大小为√3kq23R2，方向由O指向cC．a、b在O点产生的场强为√3kqR2D．a、b、c在O点产生的场强为2kq，方向由O指向cR2考点三电场线的理解和应用1．电场线的应用(1)在同一电场里，电场线越密的地方场强越大．(2)电场线上某点的切线方向表示该点的场强方向．(3)沿电场线方向电势逐渐降低．(4)电场线和等势面在相交处互相垂直．2．两种等量点电荷的电场线等量异种点电荷等量同种点电荷O点最大，向外逐渐减小O点为零，向外先变大后变小跟进训练8．如图所示是真空中两点电荷的周围的电场分布情况．图中O点为两点电荷连线的中点，MN为两点电荷连线的中垂线，OM＝ON.下列说法正确的是( )A．同一电荷在O、M、N三点所受的电场力相同B．同一电荷在O、M、N三点的电场力方向相同C．O、M、N三点的电场强度大小关系是E M＝E N>E OD．把另一自由电荷从M点静止释放，将沿MON做往复运动9．如图所示为静电场的一部分电场线的分布，下列说法正确的是( )A．这个电场可能是负点电荷形成的B．C点处的场强为零，因为那里没有电场线C．点电荷q在A点受到的电场力比在B点受到的电场力大D．负电荷在B点时受到的电场力方向沿B点切线方向10．如图是一带电球体和一可视为点电荷的带电小球周围电场线的分布图，球体和小球所带电荷量相同，A为球体球心与小球连线在球体外的部分的中点，B、C为关于连线对称的两点．取无穷远处电势为零，以下说法正确的是( )A．小球一定带正电，带电球体一定带负电B．A点处的电势为零，B、C两点电场强度相同C．将带电粒子从B点移到C点电场力做功为零D．A点的电场强度小于B、C两点的电场强度第七章 静电场第1讲 电场的力的性质必备知识·自主排查一、 1．大小2．转移 转移 不变 摩擦起电 接触起电 得失电子 二、1．真空 电荷量的乘积 二次方 2．kq 1q 2r 29.0×1093．(1)真空 (2)点电荷 三、 1．比值 2． Fq 3．k Qr 24．正电荷 电场力 5．矢量 平行四边形 四、1．大小 方向 切线方向 疏密2．(1)正电荷 (2)相交 (3)场强 (4)场强方向 (5)降低 (6)垂直 五、(1)处处为零 (3)垂直 (4)外表面生活情境1．(1)× (2)√ (3)× (4)× 教材拓展2．解析：由感应起电可知，近端感应出异种电荷，故A 带负电，B 带正电，故A 项错误；处于静电平衡状态下的导体是等势体，故A 、B 电势相等，故B 项错误；先移去C ，则A 、B 两端的等量异种电荷又重新中和，而先分开A 、B ，后移走C ，则A 、B 两端的等量异种电荷就无法重新中和，故C 项正确，D 项错误．答案：C 3．答案：C关键能力·分层突破1．解析：根据库仑定律知：F ＝kQ·12Qr 2＝12kQ 2r 2，用不带电的小球C 与A 接触，则A 、C 的电荷量为Q A ＝Q C ＝－14Q ，C 与B 再接触，则B 的电荷量为Q B ＝＋38Q ，根据库仑定律知此时静电力大小：F ′＝k14Q·38Q (2r )2＝3128k Q 2r 2＝364F ，故C 正确，A 、B 、D 错误．答案：C2．解析：根据库仑定律，当C 在A 的左侧时，C 受到A 、B 库仑力的合力才可能为0，则C 在A 的左边；为使A 受到B 、C 的库仑力的合力为0，C 应带负电；设C 在A 左侧距A 为x 处，由于C 处于平衡状态，所以k Qqx 2＝9kQ·q(0.4+x )2，解得x ＝0.2 m ，C 正确．答案：C3．解析：根据题意可知，小球a 、c 之间存在排斥力，q a 、q c 同号，小球a 、b 之间存在吸引力，q a 、q b 异号，所以q b 和q c 异号，根据平行四边形法则，排斥力是吸引力的两倍，根据库仑定律F ＝kq 1q 2r 2，故F ac ＝kq a q c r 2、F ab ＝kq a q b r 2，根据题意得F ac ＝2F ab ，所以有q c ＝2q b ，故B 、C 、D 错误，A 正确．答案：A4．解析：当绝缘支架上的带电小球在A 位置时，轻绳的张力均为0，对其受力分析可知其只受重力和库仑力，因此两小球之间的库仑力为斥力，则A 处的带电小球带正电，故A 错误；根据库仑定律可得F ＝k Qqr 2，因此绝缘支架在A 处与在B 处时，两小球之间的库仑力大小之比F AF B＝r 22 r 12 ＝1cos 230°＝43，故B 错误；根据平衡条件知，F A ＝mg ，则支架在B 处时，两球间的库仑力为F B ＝34F A ＝34mg ，设左、右绳的张力分别为F 1和F 2，则由正交分解可得F 1cos 30°＋34mg sin 30°＝F 2cos 30°，F 1sin 30°＋34mg cos 30°＋F 2sin 30°＝mg ，解得F 1＝mg －√32mg, F 2＝mg －√34mg ，故C 正确，D 错误．答案：C例 解析：(a ，0)和(0，a )两点处的电荷量为q 的点电荷在P 点产生的电场强度的矢量和E ＝√2kq a 2，方向如图所示[由点(a ，a )指向点(0，2a )]，由在距P 点为√2a 的某点处放置的正点电荷Q 使得P 点电场强度为零可知，此正电荷位于(0，2a )点，且电荷量Q 满足kQ(√2a)2＝√2kq a 2，解得Q ＝2√2q ，B 正确．答案：B5．解析：分析小球受力如图所示，重力mg竖直向下，丝线拉力F T沿丝线方向向上，因为小球处于平衡状态，还应受水平向左的电场力F，小球带负电，所受电场力方向与场强方向相反，所以场强方向水平向右，小球在三个力作用下处于平衡状态，三个力的合力必为零，所以F＝mg tan 30°，又F＝Eq，则E＝mg tan30°q，代入数据得：E＝1×107N/C，故选项B正确．答案：B6．解析：根据题述可知P点的电场强度为零，根据点电荷电场强度公式和场强叠加原理可知，＋Q1的电荷量一定大于－Q2的电荷量，A、B连线上其余各点电场强度都不为零，故B、C错误；由于＋Q1的电荷量大于－Q2的电荷量，可知P点右侧电场方向沿x轴正方向，故A正确；由于Q1>Q2，M点和P点关于O点对称，P点电场强度为零，由点电荷电场强度公式和场强叠加原理可知，M点电场强度一定不为零，D错误．答案：A7．解析：根据几何关系得ab间、bc间、ac间的距离r＝√3R，根据库仑力的公式得a、b、c间的库仑力大小F＝k q2r2＝k q23R2，a受到的两个力夹角为120°，所以a受到的库仑力为F a＝F＝k q23R2，c受到的两个力夹角为60°，所以c受到的库仑力为F c＝√3F＝√3kq23R2，选项A错误，B正确；a、b在O点产生的场强大小相等，根据电场强度定义有E0＝k qR2，a、b带正电，故a在O点产生的场强方向是由a指向O，b在O点产生的场强方向是由b指向O，由矢量合成得a、b在O点产生的场强大小E＝k qR2，方向由O→c，选项C错误；同理c在O点产生的场强大小为E0＝k qR2，方向由O→c，运用矢量合成法则得a、b、c在O点产生的场强E′＝2k qR2，方向由O→c.选项D正确．答案：BD8．解析：O、M、N三点的电场强度方向相同，但大小不同，O点场强最大，E M＝E N<E O，同一电荷在三点所受的电场力大小不同，方向相同，故选项A、C错误，B正确；把另一电荷从M点静止释放，由于受到水平的电场力作用不会沿MON做往复运动，故选项D错误．答案：B9．解析：负电荷的电场线是指向负电荷的直线，故A错误；电场线只是形象地描述电场，没有电场线的地方，场强不一定为零，故B错误；电场线的疏密表示电场的强弱，E A ＞E B，F＝qE，所以F A＞F B，故C正确；负电荷在B点所受电场力的方向与B点的切线方向相反，故D错误．答案：C10．解析：如果小球带正电，带电球体带负电，带电球体的电荷较分散，在小球右侧空间中，电场线应该始终不可能有向左的分量，故小球应带负电，带电球体带正电，A错误；带电球体不能看成点电荷，所以A点的电势一定不为零，B错误；根据对称性可知，B、C 两点的电场强度大小相等，电势也相等，所以将带电粒子从B点移到C点电势能变化量为零，电场力做功也为零，C正确；A点在小球和带电球体的连线上，且二者带异种电荷，结合库仑定律分析可知，A点的电场强度大小大于B、C两点的电场强度，D错误．答案：C11。

第一章 静电场知识点概括【考点1】电场的力的性质 1.库仑定律：（1）公式：2QqF kr = （2）适用条件：真空中的点电荷。

（1）意义：形象直观的描述电场的一种工具（2）定义：如果在电场中画出一些曲线，使曲线上每一点的切线方向跟该点的场强方向一致，这样的曲线就叫做电场线。

说明：a.电场线不是真实存在的曲线。

b.静电场的电场线从正电荷出发，终止于负电荷（或从正电荷出发终止于无穷远，或来自于无穷远终止于负电荷）。

c.电场线上每一点的切线方向与该点的场强方向相同。

d.电场线的疏密表示场强的大小，场强为零的区域，不存在电场线。

e.任何两条电场线都不会相交。

f.任何一条电场线都不会闭合。

g.沿着电场线的方向电势是降低的。

【典例1】如图所示，M 、N 和P 是以MN 为直径的半圆弧上的三点，O 点为半圆弧的圆心，060MOP ∠=，电荷量相等、符号相反的两个点电荷分别置于M 、N 两点，这时O 点电场强度的大小为1E ；若将N 点处的点电荷移至P 点，则O 点的场强大小变为2E ，1E 与2E 之比为（ ）A.1：2B.2：1C.2D.4方法提炼：求解该类问题时首先根据点电荷场强公式得出每一个点电荷产生的场强的大••••PM O N60o小和方向，再依据平行四边形定则进行合成。

【考点2】电场的能的性质 1.电势能p E 、电势ϕ、电势差U(1)电场力做功与路径无关，故引入电势能，AB pA pB W E E =- （2）电势的定义式：E =p qϕ（3）电势差：U AB A B ϕϕ=-（4）电场力做功和电势差的关系：AB AB W qU =沿着电场线方向电势降低，或电势降低最快的方向就是电场强度的方向。

2.电场力做功定义：电荷q 在电场中由一点A 移动到另一点B 时，电场力所做的功AB W 简称电功。

公式：AB AB W qU =说明：1.电场力做功与路径无关，由q 、AB U 决定。

2.电功是标量，，电场力可做正功，可做负功，两点间的电势差也可正可负。

高中物理《静电场》知识点总结高中物理《静电场》知识点总结物理学是研究物质最一般的运动规律和物质基本结构的学科。

作为自然科学的带头学科，物理学研究大至宇宙，小至基本粒子等一切物质最基本的运动形式和规律，因此成为其他各自然科学学科的研究基础。

下面是店铺收集整理的高中物理《静电场》知识点总结，欢迎阅读，希望大家能够喜欢。

一、电场基本规律1、电荷守恒定律：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，在转移过程中，电荷的总量保持不变。

（1）三种带电方式：摩擦起电，感应起电，接触起电。

（2）元电荷：最小的带电单元，任何带电体的带电量都是元电荷的整数倍，e=1.6×10-19C——密立根测得e的值。

2、库伦定律：（1）定律内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的平方成反比，作用力的方向在它们的连线上。

（2）表达式：k=9.0×109N·m2/C2——静电力常量（3）适用条件：真空中静止的点电荷。

二、电场力的性质——电场强度1、电场的基本性质：电场对放入其中的电荷有力的作用。

2、电场强度E：（1）定义：电荷在电场中某点受到的电场力F与电荷的带电量q 的比值，就叫做该点的电场强度。

（2）定义式：E与F、q无关，只由电场本身决定。

（3）电场强度是矢量：大小：在数值上为单位电荷受到的电场力。

方向：规定正电荷受力方向，负电荷受力与E的方向相反。

（4）单位：N/C,V/m 1N/C=1V/m（5）其他的电场强度公式1点电荷的场强公式：——Q场源电荷2匀强电场场强公式：——d沿电场方向两点间距离（6）场强的叠加：遵循平行四边形法则3、电场线：（1）意义：形象直观描述电场强弱和方向的理想模型，实际上是不存在的（2）电场线的特点：1、电场线起于正电荷（无穷远），止于（无穷远）负电荷2、不封闭，不相交，不相切。
