汽缸体的检修实践

柴油机汽缸体的检修柴油机汽缸体是柴油机的重要部分之一，起着支承和固定汽缸套的作用，同时还需要承受高温高压的工作环境。

因此，对于柴油机汽缸体的检修非常重要，能够保证柴油机的运转效率和性能，并延长使用寿命。

一、检查汽缸体外观在进行柴油机汽缸体的检修前，首先要对汽缸体外观进行检查。

包括检查是否有裂纹、变形、松动等情况，如有发现需要及时处理。

同时还需要对汽缸体的壁厚进行测量，确定是否达到正常要求。

二、清洗汽缸体在检查汽缸体外观后，需要对汽缸体进行清洗。

首先将汽缸体置于洗车池中，用高压水枪将表面的油污和脏物冲洗干净。

然后使用溶剂、刷子等工具对汽缸体内部进行清洗，使其达到干净无杂质的状态。

三、检查气门孔和排气口气门孔和排气口是柴油机汽缸体中的两个重要零部件，需要进行检查。

首先，检查气门孔是否正常，如有变形或堵塞的情况需要重新修整或更换。

同时，需要检查气门杆、气门及其座圈是否磨损或损坏，如有需要及时更换。

其次，对排气口进行检查，清理排气口内的碳化物和颗粒物，保证排气畅通。

四、检查缸套水套是柴油机汽缸体中的一个重要部件，需要进行检查。

首先，检查水套是否存在漏水的情况，如发现问题需要及时处理。

同时，需要检查水套内壁是否有腐蚀现象，如有需要进行处理。

此外，还需要清理水套内的沉积物和杂质，保证水流通畅。

六、更换润滑油柴油机的润滑油需要定期更换，以保证其工作的正常运转。

在对汽缸体进行检修时，也需要更换润滑油。

更换时需要注意选择适合柴油机的润滑油，并确保更换完全。

综上所述，对柴油机汽缸体进行检修需要进行多方面的检查和操作，包括清洗、检查气门孔和排气口、检查缸套和水套、更换润滑油等。

只有经过仔细的检修和维护，才能保证柴油机的正常工作，并保证其运转效率和性能。

一、实训背景气缸是发动机的重要组成部分，其性能直接影响发动机的工作效率和寿命。

为了提高学生的实践操作能力和对气缸检测技术的掌握，我们开展了气缸检测实训。

本次实训旨在使学生了解气缸检测的基本原理、方法及注意事项，培养实际操作技能。

二、实训目的1. 熟悉气缸检测的基本原理和流程；2. 掌握气缸压力检测、磨损量检测、密封性能检测等检测方法；3. 学会使用气缸检测仪器和工具；4. 培养学生的团队协作能力和实际操作技能。

三、实训内容1. 气缸压力检测（1）实训目的：了解气缸压力检测方法，掌握气缸压力检测仪器的使用。

（2）实训步骤：① 准备工作：检查气缸压力检测仪器的完好性，确保电池电量充足。

② 拆卸火花塞：依次拆下所有气缸的火花塞，并妥善放置。

③ 连接检测仪器：将气缸压力检测仪器的探头插入对应气缸的火花塞孔。

④ 进行检测：启动发动机，待发动机稳定运行后，读取气缸压力值。

⑤ 数据记录：将各气缸的压力值记录在实训报告表中。

2. 气缸磨损量检测（1）实训目的：掌握气缸磨损量检测方法，了解气缸磨损程度。

（2）实训步骤：① 准备工作：检查量具（游标卡尺）的完好性。

② 检测气缸壁厚度：将游标卡尺的探头分别插入气缸内壁，测量气缸壁厚度。

③ 记录数据：将各气缸的磨损量记录在实训报告表中。

3. 气缸密封性能检测（1）实训目的：了解气缸密封性能检测方法，判断气缸密封性能。

（2）实训步骤：① 准备工作：检查气缸密封性能检测仪器的完好性。

② 检测气缸密封性：将气缸密封性能检测仪器的探头插入气缸内壁，检测气缸密封性能。

③ 记录数据：将各气缸的密封性能记录在实训报告表中。

四、实训总结1. 通过本次实训，我们对气缸检测的基本原理、方法和步骤有了更深入的了解。

2. 学会了使用气缸检测仪器和工具，提高了实际操作技能。

3. 培养了团队协作能力和严谨的工作态度。

4. 发现了自身在气缸检测方面的不足，为今后的学习和工作打下了基础。

五、实训建议1. 加强气缸检测理论知识的学习，为实际操作奠定基础。

气缸体产生的一些缺陷与修理引言在内燃机中，气缸体是发动机的核心部件之一，承载着气缸内的压力和温度。

然而，由于长时间的工作和各种不可预测的因素，气缸体也会产生一些缺陷。

本文将探讨一些常见的气缸体缺陷，并提供相应的修理方法。

1. 气缸体磨损由于气缸体长时间的工作，内壁可能会发生磨损。

磨损主要表现为气缸内径增大和内壁变得不光滑。

这会导致发动机失去压缩能力，进而影响到发动机的正常工作。

修理方法如下：•气缸擦伤修复：使用专用的擦伤修复工具，对擦伤表面进行修复，使其恢复光滑度；•气缸镗缸修复：通过镗缸的方式将磨损的气缸内径修复到正常状态。

2. 气缸体裂纹气缸体裂纹是另一个常见的缺陷，通常由于长时间的高温和压力引起。

裂纹的存在会导致压缩气体泄漏，从而降低发动机的功率和效率。

修理方法如下：•冷焊修复：使用特殊的冷焊材料对裂纹进行补焊，然后磨平和抛光，使其恢复到原始状态；•气缸体更换：对于严重的裂纹，需要更换整个气缸体。

3. 气缸体变形在高温和高压的作用下，气缸体可能会发生变形。

常见的变形包括膨胀和压缩。

气缸体的变形会影响气缸垫片的密封性，导致压缩气体泄漏。

修理方法如下：•研磨调平：使用研磨工具对气缸体进行调平处理，使其恢复到正常形状；•热矫正：通过局部加热和冷却的方式对变形部位进行矫正，使其恢复到原始状态。

4. 气缸体腐蚀由于化学反应和长期受潮等原因，气缸体可能会产生腐蚀。

腐蚀会导致气缸内壁表面粗糙，增加磨损和泄漏的可能性。

修理方法如下：•清洗处理：使用特定的化学清洗剂对腐蚀表面进行清洗，去除腐蚀物；•气缸镀硬：可以对气缸内壁进行镀硬处理，增加其耐腐蚀性。

5. 气缸体孔位问题在气缸体上安装其他零部件时，如果孔位不准确或不平整，将会影响零部件的安装和工作。

修理方法如下：•修整孔位：使用特殊工具对孔位进行修整，使其平整、光滑；•孔位扩大处理：对于孔位过小的情况，可以使用钻头等工具对其进行扩大处理。

结论气缸体作为发动机的核心部件之一，其质量和状态对发动机的性能和寿命具有重要影响。

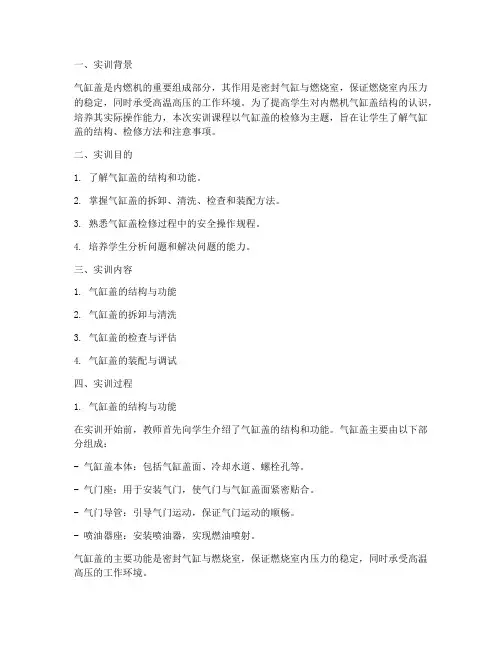

一、实训背景气缸盖是内燃机的重要组成部分，其作用是密封气缸与燃烧室，保证燃烧室内压力的稳定，同时承受高温高压的工作环境。

为了提高学生对内燃机气缸盖结构的认识，培养其实际操作能力，本次实训课程以气缸盖的检修为主题，旨在让学生了解气缸盖的结构、检修方法和注意事项。

二、实训目的1. 了解气缸盖的结构和功能。

2. 掌握气缸盖的拆卸、清洗、检查和装配方法。

3. 熟悉气缸盖检修过程中的安全操作规程。

4. 培养学生分析问题和解决问题的能力。

三、实训内容1. 气缸盖的结构与功能2. 气缸盖的拆卸与清洗3. 气缸盖的检查与评估4. 气缸盖的装配与调试四、实训过程1. 气缸盖的结构与功能在实训开始前，教师首先向学生介绍了气缸盖的结构和功能。

气缸盖主要由以下部分组成：- 气缸盖本体：包括气缸盖面、冷却水道、螺栓孔等。

- 气门座：用于安装气门，使气门与气缸盖面紧密贴合。

- 气门导管：引导气门运动，保证气门运动的顺畅。

- 喷油器座：安装喷油器，实现燃油喷射。

气缸盖的主要功能是密封气缸与燃烧室，保证燃烧室内压力的稳定，同时承受高温高压的工作环境。

2. 气缸盖的拆卸与清洗在了解气缸盖的结构和功能后，学生开始进行气缸盖的拆卸与清洗。

以下是具体步骤：（1）使用专用工具将气缸盖与气缸体分离。

（2）将气缸盖放置在清洗液中浸泡一段时间，然后用刷子或高压水枪清洗气缸盖表面。

（3）清洗气门座、气门导管和喷油器座等部位。

3. 气缸盖的检查与评估清洗完成后，学生对气缸盖进行检查和评估。

以下是检查内容：（1）检查气缸盖表面是否有裂纹、磨损、变形等现象。

（2）检查气门座、气门导管和喷油器座等部位是否有磨损、变形等现象。

（3）检查气缸盖与气缸体之间的间隙是否符合要求。

4. 气缸盖的装配与调试在检查和评估完成后，学生开始进行气缸盖的装配与调试。

以下是具体步骤：（1）将气缸盖与气缸体重新组装，注意螺栓的拧紧顺序和力矩。

（2）安装气门、气门导管、喷油器等部件。

柴油机汽缸体的检修
柴油机汽缸体的检修主要包括清洗、检查和磨削等步骤。

下面，将详细介绍柴油机汽
缸体的检修工作。

进行汽缸体的清洗。

将汽缸体上的积碳、积污等杂物清除干净。

清洗时，可使用刷子
和清洁剂进行擦洗，注意不要损坏缸体表面。

清洗完成后，用清水冲洗缸体，并用干净的
布擦干。

接着，进行汽缸体的检查。

主要包括外观检查、孔的测量和焊缝的检查。

外观检查时，要仔细检查缸体表面是否有开裂、泄漏或其他损坏情况，如果有，应及时修复或更换。

孔
的测量是为了确定孔的尺寸是否符合要求，可以使用游标卡尺等工具进行测量。

焊缝的检
查是为了确定焊接质量是否合格，是否存在裂纹、气孔等缺陷。

如果有缺陷，应及时修
复。

进行汽缸体的磨削。

主要是对缸套座的磨削。

磨削时，首先要将缸套座的表面磨平，
保证其与缸套的配合精度。

然后，使用适当的砂轮对缸套座进行精细磨削，使其达到要求
的光滑度和粗糙度。

注意，在磨削过程中要避免过热，以免对缸套座产生变形。

柴油机汽缸体的检修工作是一个非常重要的环节，它的质量将直接影响柴油机的使用
寿命和性能。

在进行检修时，要仔细操作，确保每个步骤都符合要求，以确保柴油机的正
常运行。

一、实训目的本次实训旨在使学生了解气缸的结构、工作原理，掌握气缸检修的基本方法，提高学生的动手能力和实际操作技能。

二、实训时间2022年X月X日至2022年X月X日三、实训地点汽车维修实训室四、实训内容1. 气缸的拆卸与装配（1）拆卸气缸1）使用专用工具将气缸盖螺栓拧下，取出气缸盖。

2）用气缸拔具将气缸从发动机机体中取出。

3）拆卸活塞、活塞环、活塞销等部件。

（2）装配气缸1）将活塞、活塞环、活塞销等部件按拆卸顺序装配。

2）将气缸安装到发动机机体中，拧紧气缸盖螺栓。

3）检查气缸与发动机机体之间的间隙。

2. 气缸磨损检测（1）检测气缸内径1）使用内径千分尺或内径百分表测量气缸内径。

2）根据标准值判断气缸磨损情况。

（2）检测气缸磨损1）使用磨损卡尺测量气缸壁磨损深度。

2）根据标准值判断气缸磨损情况。

3. 气缸密封性试验（1）将气缸安装在试验台上。

（2）将压缩空气通入气缸，观察气缸密封性。

（3）根据试验结果判断气缸密封性是否良好。

4. 气缸检修与更换（1）根据检测结果，判断气缸是否需要更换。

（2）选择合适的气缸进行更换。

（3）按照拆卸与装配步骤进行气缸更换。

五、实训过程1. 实训前准备（1）熟悉实训内容，了解气缸的结构、工作原理。

（2）准备好实训所需的工具、设备。

2. 实训过程（1）按照拆卸与装配步骤进行气缸拆卸与装配。

（2）检测气缸磨损情况。

（3）进行气缸密封性试验。

（4）根据检测结果，判断气缸是否需要更换。

3. 实训总结（1）熟练掌握气缸拆卸与装配方法。

（2）了解气缸磨损检测和密封性试验方法。

（3）具备气缸检修与更换能力。

六、实训心得通过本次实训，我对气缸的结构、工作原理有了更深入的了解，掌握了气缸检修的基本方法。

在实训过程中，我学会了如何使用各种工具和设备，提高了自己的动手能力和实际操作技能。

同时，我也认识到了自己在实际操作中存在的问题，需要在今后的学习中不断改进和提高。

总之，本次实训使我受益匪浅，为我今后的汽车维修工作打下了坚实的基础。

实训四气缸体与气缸盖变形的检修一、实训内容气缸体和气缸盖娈形引起的结合面平面度误差、曲轴主轴承座孔同轴度误差和气缸体(盖)螺纹孔损伤的检验、维修方法。

二、实训目的与要求该实训的主要目的是使学生掌握气缸体及气缸盖变形的检验方法，培养学生对厚薄规及平面度检验仪、内径千分尺等常用量具仪器的正确使用能力。

三、所需工具、仪器与设备（1）常用工具（2）直尺、厚薄规（或平面度检验仪）、曲轴主轴承座孔同轴度检验专用心轴。

四、安全与环保教育1、树立安全文明生产意识。

2、合理使用工具、量具及设备。

3、操作规范，安全、文明作业。

4、学生应穿工作服进行实习操作，工作场地应打扫清洁，机具摆放整齐。

五、构造、原理、作用、技术标准和检验、维修方法构造、原理、作用：（一）气缸体水冷发动机的气缸体和曲轴箱常铸成一体，可称为气缸体——曲轴箱，也可简称为气缸体。

气缸体上半部有一个或若干个为活塞在其中运动导向的圆柱形空腔，称为气缸。

下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。

作为发动机各个机构和系统的装配基体，气缸体本身应具有足够的刚度和强度。

1、结构型式分为三种：一般式气缸体：发动机的曲轴轴线与气缸体下表面在同一平面上的，如：492QA型发动机。

龙门式气缸体：将气缸体下表面移至曲轴轴线以下，CA6102型、奥迪100型JW型、桑塔纳JV型、YC6105Qc柴油机等。

隧道式气缸体：安装用滚动主轴承支承的组合式曲轴，2、加工要求：气缸工作表面由于经常与高温、高压的燃气相接触，且活塞在其中作高速往复运动，所以必须耐高温、耐磨损、耐腐蚀。

为了满足以上的要求，一般可以从气缸的材料、加工精度和结构等方面来采取措施。

例如，采用优质的合金铸铁作为气缸体的材料，气缸内壁按2级精度并经过珩磨加工，使其工作表面的粗糙度、形状和尺寸的精度都比较高。

3、冷却方式有两种：水冷、风冷。

汽车发动机上采用较多的是水冷却。

4、发动机气缸排列基本上有以下两种形式：单列式(直列式)：发动机的各个气缸排成一列，一般是垂直布置的。

实训二气缸体的检修一、实训目的1、熟悉气缸体上平面及气缸体裂纹的检修方法;2、掌握气缸圆度、圆柱度,气缸体上下平面平行度的检测和气缸修理尺寸的确定;二、实训仪器与设备丰田轿车发动机气缸体、气缸盖与气缸垫；钢直尺或刀形尺、塞尺、游标高度尺、弹簧秤和游标卡尺；检测平台、内径百分表与量程为75～100mm的外径千分尺；最大量程为1Mpa 的水压机及常用工具三、实训注意事项1、在准备工作阶段,要彻底清除缸体的油污、低碳、水垢等;2、修磨气缸体上平面时,磨削量不要太多,以免缸体报废;3、不要在发动机修理台架上测量气缸的内径,以防因缸体被夹紧变形而测量不准;4、测量气缸时,一定要保持测量杆与气缸中心线垂直;5、气缸磨损超过最大一级修理尺寸时,应镶配缸套;6、只要有一缸需要镗、磨或更换缸套,其余各缸应同时更换,以保持发动机各缸一致性;7、注意安全文明生产;四、实训内容及步骤1、气缸体上平面的检修气缸体的变形主要表现为翘曲;检测方法如下图2、气缸体裂纹的检修气缸体裂纹的检修方法和气缸盖相同;3、气缸磨损的检修1测量部位;选用适当量程的内径百分表,按下图所示的部位和要求进行测量;在气缸体的上部为距上平面10mm处、气缸中部,以及气缸下部距缸套下部10mm处,各取三点,按①、②两个方向分别测量气缸的直径;2磨损程度衡量指标;一般车型的磨损程度用圆度、圆柱度误差两个指标衡量;轿车采用标准尺寸与气缸最大尺寸的差值来衡量;3测量气缸的方法①气缸圆度的测量;选择合适的量杆,并使其压缩1～2mm,以流出测量余量;将测量杆深入气缸中,微微摆动表杆,使测量杆与气缸中心线垂直,量缸表指示最小读数,即为正确的气缸直径;用量缸表在①向垂直于曲轴方向测量,旋转表盘使“0”刻度对准大表针；然后将测杆在此横截面上旋转90度,此时表针所指刻度与“0”位刻度之差的1／2,即为该气缸的圆度误差;②气缸圆柱度的测量;用量缸表在A部位①向测量,并找出正确直径位置;旋转表盘,使“0”刻度对准大指针;然后,依次测出其他五个数值,取六个数值中最大值的一半作为该气缸的圆柱度误差;③气缸磨损尺寸的测量;一般发动机最大磨损尺寸在前后两个缸的上部,应重点测量这两个缸;测量时,用量缸表在A部位①向测量,并找出正确气缸直径的位置;旋转表盘,使“0”刻度对准大指针,并观察小指针所处位置;取出量缸表,将测杆放置与外径千分尺的两测头之间;旋转外径千分尺的活动测头,使量缸表的大指针指向“0”,且小指针处于原来的位置在气缸中所指示的位置;此时,外径千分尺的尺寸即为气缸的磨损尺寸;按此找出该发动机气缸的最大磨损尺寸;4气缸修理级别尺寸的确定气缸气缸磨损超过允许限度后,或在缸壁上有严重划伤、沟槽和麻点时,应将气缸按修理级别镗削修理,并选配与气缸修理尺寸相符合的活塞或活塞环;气缸修理尺寸可按下式进行：修理尺寸=气缸最大磨损直径+镗磨余量镗磨余量一般取～0.02mm 计算出的修理尺寸应与修理级别相对照;若与某一修理级别数值相等,可按某级数修理；若与修理数值不相符,应按向上靠近大的修理数进行气缸的修理;5气缸修复后的检测①圆度及圆柱度的检查;②配缸间隙的检查;6气缸体上下平面平行度的检测①以气缸体底平面为基础,将其放在检测平台上;②用游标高度尺分别测量气缸体对角线的高度差,平行度误差不超过规定值;。

一、实训背景随着汽车工业的快速发展，发动机作为汽车的核心部件，其性能的优劣直接影响到整车的动力性和经济性。

气缸体作为发动机的重要部件，其工作状态直接影响着发动机的运行效率和寿命。

因此，对气缸体的检测与维护显得尤为重要。

本次实训旨在通过对气缸体的检测，了解其工作状态，为后续的维修提供依据。

二、实训目的1. 掌握气缸体的结构特点和工作原理。

2. 熟悉气缸体的检测方法及检测仪器。

3. 学会气缸体磨损量的测量和评价。

4. 提高对气缸体故障的诊断和排除能力。

三、实训内容1. 气缸体的结构特点和工作原理气缸体是发动机的骨架，主要由缸体、缸盖、曲轴、连杆、活塞等部件组成。

气缸体内部形成燃烧室，通过活塞的运动实现燃油的燃烧和能量的传递。

气缸体的主要作用是承受发动机的负荷，传递动力，并保证发动机的密封性。

2. 气缸体的检测方法及检测仪器气缸体的检测主要包括外观检查、尺寸测量、密封性检查等方面。

（1）外观检查：观察气缸体表面是否有裂纹、砂眼、气孔等缺陷，检查气缸体是否有变形、磨损等现象。

（2）尺寸测量：使用游标卡尺、千分尺等量具，测量气缸体的直径、高度、圆柱度等尺寸参数。

（3）密封性检查：通过气缸压力试验、水压试验等方法，检查气缸体的密封性能。

3. 气缸体磨损量的测量和评价气缸体磨损量的测量主要针对气缸直径进行。

使用内径千分尺分别测量气缸的上、中、下三个部位，每个部位需测量纵横两个相互垂直的方向。

若任一气缸的磨损量超过0.20mm，则应更换气缸套。

4. 气缸体故障的诊断和排除根据气缸体的检测数据，分析其故障原因，并提出相应的维修方案。

常见的气缸体故障包括：（1）气缸磨损：由于活塞运动产生的摩擦，导致气缸直径减小，影响发动机性能。

（2）气缸变形：由于气缸体受到外力作用或内部应力，导致气缸体变形，影响发动机密封性。

（3）气缸裂纹：由于材料缺陷、热应力等原因，导致气缸体产生裂纹。

四、实训过程1. 准备工作：准备好所需的检测工具和设备，如游标卡尺、千分尺、气缸压力试验机、水压机等。

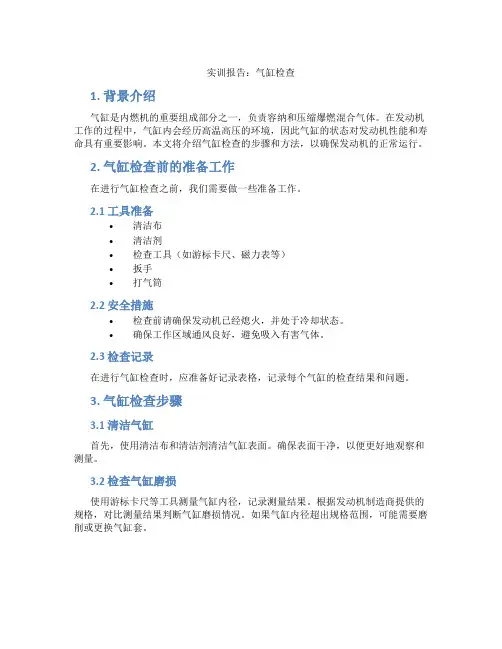

实训报告：气缸检查1. 背景介绍气缸是内燃机的重要组成部分之一，负责容纳和压缩爆燃混合气体。

在发动机工作的过程中，气缸内会经历高温高压的环境，因此气缸的状态对发动机性能和寿命具有重要影响。

本文将介绍气缸检查的步骤和方法，以确保发动机的正常运行。

2. 气缸检查前的准备工作在进行气缸检查之前，我们需要做一些准备工作。

2.1 工具准备•清洁布•清洁剂•检查工具（如游标卡尺、磁力表等）•扳手•打气筒2.2 安全措施•检查前请确保发动机已经熄火，并处于冷却状态。

•确保工作区域通风良好，避免吸入有害气体。

2.3 检查记录在进行气缸检查时，应准备好记录表格，记录每个气缸的检查结果和问题。

3. 气缸检查步骤3.1 清洁气缸首先，使用清洁布和清洁剂清洁气缸表面。

确保表面干净，以便更好地观察和测量。

3.2 检查气缸磨损使用游标卡尺等工具测量气缸内径，记录测量结果。

根据发动机制造商提供的规格，对比测量结果判断气缸磨损情况。

如果气缸内径超出规格范围，可能需要磨削或更换气缸套。

3.3 检查气缸壁光滑度使用手指触摸气缸壁，检查其光滑度。

如果气缸壁感觉粗糙或有明显磨损痕迹，可能需要进行打磨或更换气缸套。

3.4 检查气缸套密封性检查气缸套与气缸之间的密封性。

使用磁力表等工具，检测气缸套是否有裂纹或漏气现象。

若发现问题，建议更换气缸套。

3.5 检查气缸上缸盖安装检查气缸上缸盖的安装情况。

确保每个气缸上缸盖的螺栓紧固，并按照规定的扭矩进行拧紧。

3.6 检查气缸压力使用打气筒和压力表测量每个气缸的压力。

比较测量结果，确保每个气缸的压力差异不超过规定范围。

若存在明显压力差异，可能需要进一步检查和排除故障。

4. 结论通过对气缸的仔细检查，我们可以保证发动机的正常运行。

在检查过程中，及时记录每个气缸的检查结果和问题，以便后续跟踪和维护。

如果发现气缸存在严重问题，建议及时修理或更换，以避免进一步损坏发动机。

通过定期的气缸检查，我们可以延长发动机的寿命，提高车辆的性能和可靠性。
