柏拉图绘制方法

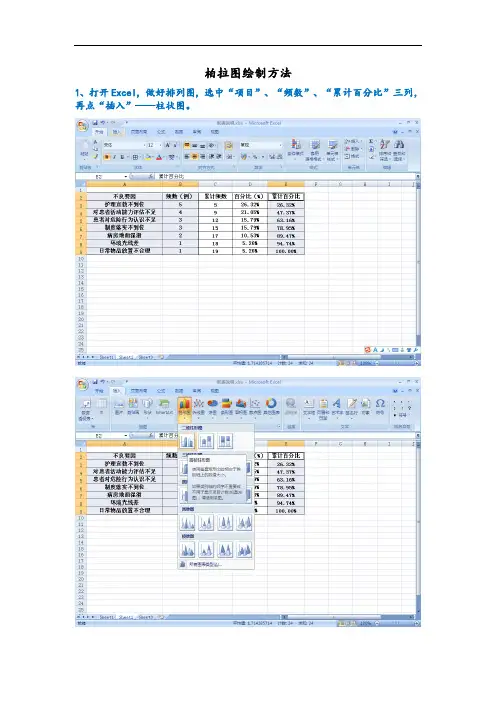

柏拉图绘制方法1、打开Excel，做好排列图，选中“项目”、“频数”、“累计百分比”三列，再点“插入”——柱状图。

2、左键点中“累计百分比”项柱状图，即砖红色柱状部分；右键单击，选择“更改系列图表类型”。

3、在弹出的新窗口中选择“折线图”，便出现下面第二图里砖红色曲线。

砖红色柱状图变成了红色折线图4、左键点中“累计百分比”项折线图，即砖红色折线部分，单击右键，选择“设置数据系列格式”5、在弹出的新窗口中选择“系列选项”中的“次坐标轴”选项（若为2003版Excel，则在新窗口中点“坐标轴”—“次坐标轴”），之后关闭窗口。

6、下图为初步完成的图，还需要继续绘制（加油！）7、左键点中蓝色柱状图，单击右键，选择“设置数据系列格式”，在新窗口中的“分类间距”中调至“无间距”，便出现第三图所示的柱状图。

这时，我们发现，折线图的起点还不在坐标轴的0点上，所以要进行以下的调整：8、左键再次点中红色折线图，排列图中会出现各种颜色的框框，将代表“累计百分比”的框框（即蓝色箭头所指部分）往上拉一格，折线的起点就会回到横坐标轴（x轴）的0点，如第二图红色箭头所示。

上图看到折线起点与x轴重合，那么以下这两步，要将起点调至左y轴0点。

9、点中柏拉图，选择图表工具中的“布局”选项，再点中“坐标轴”——“次要横坐标轴”——“显示从左到右坐标轴”，得到图3图1图2图310、再次点中“坐标轴”——“次要横坐标轴”——“其它次要横坐标轴选项”，得到下图：11、在弹出的新窗口中选择“在刻度线上”，得到下图：12、左键单击上方横坐标轴，右键选择“设置坐标轴格式”，在弹出的窗口当中，将“主要刻度线类型”及“坐标轴标签”都设为“无”（如箭头所指），得到图2：图1图2从上图我们看到折线的起点和终点都在x轴和y轴上，但是还需要更改主y轴和次y轴的标签，其中左y轴的最大值设为不良要因累计频数的总和，右y轴最大值设为1。

13、左键点中左y轴标签，右键选择“设置坐标轴格式”，如下图：14、在弹出的新窗口中将“最小值”设为“0”；“最大值”设为不良要因累计频数值，在本例中，即设为“19”；“主要刻度单位”和“次要刻度单位”根据频数的大小设置合理的间距，本例设为“5”，如下图：15、同样方法，设置右y轴的最小值为“0”，最大值为“1”（即100%），得到下图：16、调整各柱状图的颜色方便区分。

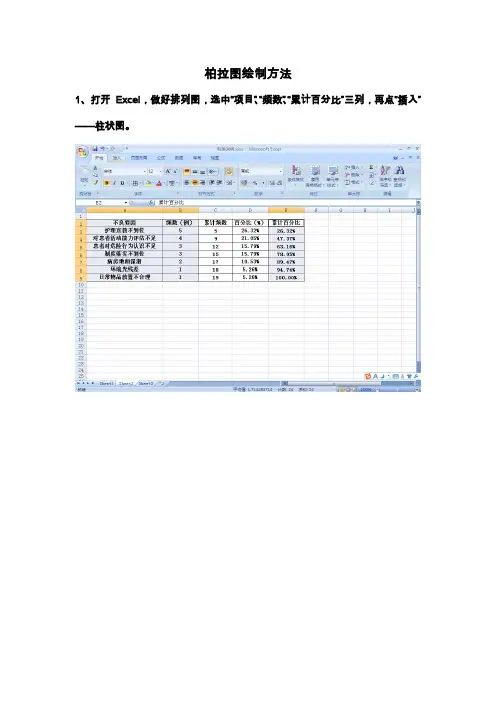

柏拉图绘制方法WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】柏拉图绘制方法1、打开Excel，做好排列图，选中“项目”、“频数”、“累计百分比”三列，再点“插入”——柱状图。

2、左键点中“累计百分比”项柱状图，即砖红色柱状部分；右键单击，选择“更改系列图表类型”。

3、在弹出的新窗口中选择“折线图”，便出现下面第二张图里砖红色曲线。

砖红色柱状图变成了红色折线图4、左键点中“累计百分比”项折线图，即砖红色折线部分，单击右键，选择“设置数据系列格式”5、在弹出的新窗口中选择“系列选项”中的“次坐标轴”选项（若为2003版Excel，则在新窗口中点“坐标轴”—“次坐标轴”），之后关闭窗口。

6、下图为初步完成的图，还需要继续绘制（加油！）7、左键点中蓝色柱状图，单击右键，选择“设置数据系列格式”，在新窗口中的“分类间距”中调至“无间距”，便出现第三张图所示的柱状图。

这时，我们发现，折线图的起点还不在坐标轴的0点上，所以要进行以下的调整：8、左键再次点中红色折线图，排列图中会出现各种颜色的框框，将代表“累计百分比”的框框（即蓝色箭头所指部分）往上拉一格，折线的起点就会回到横坐标轴（x轴）的0点，如第二张图红色箭头所示。

上图看到折线起点与x轴重合，那么以下这两步，要将起点调至左y轴0点。

9、点中柏拉图，选择图表工具中的“布局”选项，再点中“坐标轴”——“次要横坐标轴”——“显示从左到右坐标轴”，得到图3图1图2图3 10、再次点中“坐标轴”——“次要横坐标轴”——“其它次要横坐标轴选项”，得到下图：11、在弹出的新窗口中选择“在刻度线上”，得到下图：12、左键单击上方横坐标轴，右键选择“设置坐标轴格式”，在弹出的窗口当中，将“主要刻度线类型”及“坐标轴标签”都设为“无”（如箭头所指），得到图2：图1图2从上图我们看到折线的起点和终点都在x轴和y轴上，但是还需要更改主y轴和次y 轴的标签，其中左y轴的最大值设为不良要因累计频数的总和，右y轴最大值设为1。

第六章柏拉图（Pareto Diagram）一、前言由生产现场所收集到的数据，有效的加以分析、运用，才能成为有价值的数据。

而将此数据加以分类、整理并作成图表，充分的掌握问题点及重要原因，则是目前不可或缺的管理工具。

而最为现场人员广泛使用于数据管理的图表为柏拉图。

二、柏拉图的由来意大利经济学家V.Pareto（1848-1923在1897年分析社会经济结构时，赫然发现国民所得的大部份均集中于少数人身上，于是将所得的大小与拥有所得的关系加以整理。

发现有一定的方程式可以表示，称为［柏拉图法则］。

1907年美国经济学者M.O.Lorenz使用累积分配曲线来描绘［柏拉图法则］,也就是经济学所谓的劳伦兹（Lorenz）曲线。

美国品管专家J.M.Juran（朱兰博士）将劳伦兹曲线应用于品管上，同时创出［Vital Few, Trivial Many］（重要的少数，次要的多数）的见解，并借用Pareto的名字，将此现象定为［柏拉图原理］。

［柏拉图］方法，由品管圈（QCC）的创始人日本石川馨博士介绍到品管圈活动中使用，而成为品管七大手法之一。

三、柏拉图的定义1•根据所搜集的数据，按不良原因、不良状况、不良项目、不良发生的位置等不同区分标准而加以整理、分类，从中寻求占最大比率的原因、状况或位置，按其大小顺序排列，再加上累积值的图形。

2•从柏拉图可看出那一项目有问题，其影响度如何，以判断问题的症结所在，并针对问题点米取改善措施，故又称为ABC图。

（所谓ABC分析的重点是强调对于一切事务，依其价值的大小而付出不同的努力，以获至效果；亦即柏拉图分析前面 2-3项重要项目的控制）。

3•又因图的排列系按大小顺序排列，故又可称为排列图四、柏拉图的制作步骤1•柏拉图的制作方法步骤1:决定数据的分类项目。

分类的方式有：（1）结果的分类包括不良项目别、场所别、时间别、工程别。

（2）原因的分类包括材料别（厂商、成份等）、方式别（作业条件、程序、方法、环境等）、人员别（年龄、熟练度、经验等）、设备别（机械、工具等）等。

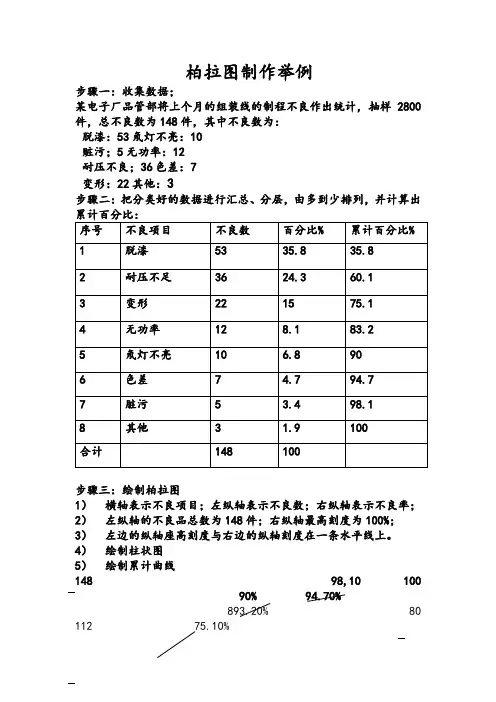

柏拉图制作举例步骤一：收集数据；某电子厂品管部将上个月的组装线的制程不良作出统计，抽样2800件，总不良数为148件，其中不良数为：脱漆：53氖灯不亮：10赃污；5无功率：12耐压不良；36色差：7变形：22其他：3步骤二：把分类好的数据进行汇总、分层，由多到少排列，并计算出序号不良项目不良数百分比% 累计百分比%1 脱漆53 35.8 35.82 耐压不足36 24.3 60.13 变形22 15 75.14 无功率12 8.1 83.25 氖灯不亮10 6.8 906 色差7 4.7 94.77 脏污 5 3.4 98.18 其他 3 1.9 100合计148 100步骤三：绘制柏拉图1）横轴表示不良项目；左纵轴表示不良数；右纵轴表示不良率；2）左纵轴的不良品总数为148件；右纵轴最高刻度为100%；3）左边的纵轴座高刻度与右边的纵轴刻度在一条水平线上。

4）绘制柱状图5）绘制累计曲线148 98,10 10090% 94.70%893.20% 80 112 75.10%60.10% 60 8435.80% 40 5620 28脱漆耐压不良变形无功率奈灯不亮色差脏污其他步骤四：记入必要事项1）总检查数：2800件；2）总不良数：148件；3）不良率；5.28%；4）检验者：罗信波；5）绘图者：邓敏；步骤五：分析柏拉图1）图中可见：脱漆/耐压不良/变形占总不良率碧绿的75.1%，判为重点改进项目；2）应确定改善责任人及完成期限，争取9月份降低如上指标到目标；3）改善前后的柏拉图进行比较；改善前。

ExceL中柏拉图制作方法一、柏拉图——质量数据处理七大工具之一柏拉图统计是QC里常用的统计管理方法之一，就是所谓的品管七大手法中的一项——圆柱折线排列图的另称。

圆柱折线排列图是分析和寻找影响质量主原因素的一种工具，其形式是一条分类轴，两条数值轴的坐标图：1.左边纵坐标表示频数（如件数、价值等），右边纵坐标表示频率（百分比率）；2.折线表示百分率，准确的说是累积百分率；（作图关键，一定要理解。

有的资料没有注意到，只是一笔带过）3.横坐标表示影响质量的各项因素，按影响程度的大小（即出现频数多少）从左向右排列。

二、收集基础数据注意事项1.归纳决定数据分类项目，分类项目必须合乎问题的焦点，应先从结果上着手，便于洞察问题。

2.横轴按项目类别降序排列,“其它”项目排在末位。

3.如果问题焦点少的项目多时,就归纳到“其它”项。

4.前2～3项累计影响度应在70%以上。

三、制做方法步骤（一）最终效果，如图1“数据表”、图2“最后效果”。

——看到下面表格了吗？最后一项：累计百分率（知道怎么算吗？按照顺序由最高的不良率依次累计下面的，这样才能累计到100%啊！很简单吧！）图1 数据表图2 最后效果（二）方法步骤1.先建数据表如图3数据源。

图3数据源2.图表向导4-步骤之1-图表类型”对话窗，点“自定义类型”标签，在“图标类型”标签下拉框中选择“两轴线-柱图”，然后点“完成”后如图4选择类型后。

图4 选择类型后3.对Y轴刻度进行设置。

——对左边Y轴刻度设置如图5；对右边Y轴刻度如图6图5 左边Y轴设置图6 右边Y轴刻度设置——左右Y轴设置设置后如图7图7 左右Y轴设置设置后4.最后格式化最后对图表表达要素对标题、数轴名称、数据表等进行格式化设置，完成后如图8完成图。

柏拉图的制作1.柏拉图的意义及用途1.1 意义柏拉图系意大利十七世纪的经济学家，在研究当时的社会贫富现象时所发明的，特取其名称之为柏拉图，在中国又称为排列图，又称ABC图，亦可称重点分析图。

柏拉图绘制方法柏拉图绘制方法1、打开Excel，做好排列图，选中“项目”、“频数”、“累计百分比”三列，再点“插入”——柱状图。

2、左键点中“累计百分比”项柱状图，即砖红色柱状部分；右键单击，选择“更改系列图表类型”。

3、在弹出的新窗口中选择“折线图”，便出现下面第二张图里砖红色曲线。

砖红色柱状图变成了红色折线图4、左键点中“累计百分比”项折线图，即砖红色折线部分，单击右键，选择“设置数据系列格式”5、在弹出的新窗口中选择“系列选项”中的“次坐标轴”选项（若为2003版Excel，则在新窗口中点“坐标轴”—“次坐标轴”），之后关闭窗口。

6、下图为初步完成的图，还需要继续绘制（加油！）7、左键点中蓝色柱状图，单击右键，选择“设置数据系列格式”，在新窗口中的“分类间距”中调至“无间距”，便出现第三张图所示的柱状图。

这时，我们发现，折线图的起点还不在坐标轴的0点上，所以要进行以下的调整：8、左键再次点中红色折线图，排列图中会出现各种颜色的框框，将代表“累计百分比”的框框（即蓝色箭头所指部分）往上拉一格，折线的起点就会回到横坐标轴（x轴）的0点，如第二张图红色箭头所示。

上图看到折线起点与x轴重合，那么以下这两步，要将起点调至左y轴0点。

9、点中柏拉图，选择图表工具中的“布局”选项，再点中“坐标轴”——“次要横坐标轴”——“显示从左到右坐标轴”，得到图3图1图2图310、再次点中“坐标轴”——“次要横坐标轴”——“其它次要横坐标轴选项”，得到下图：11、在弹出的新窗口中选择“在刻度线上”，得到下图：12、左键单击上方横坐标轴，右键选择“设置坐标轴格式”，在弹出的窗口当中，将“主要刻度线类型”及“坐标轴标签”都设为“无”（如箭头所指），得到图2：图1图2从上图我们看到折线的起点和终点都在x轴和y轴上，但是还需要更改主y轴和次y轴的标签，其中左y轴的最大值设为不良要因累计频数的总和，右y轴最大值设为1。

13、左键点中左y轴标签，右键选择“设置坐标轴格式”，如下图：14、在弹出的新窗口中将“最小值”设为“0”；“最大值”设为不良要因累计频数值，在本例中，即设为“19”；“主要刻度单位”和“次要刻度单位”根据频数的大小设置合理的间距，本例设为“5”，如下图：15、同样方法，设置右y轴的最小值为“0”，最大值为“1”（即100%），得到下图：16、调整各柱状图的颜色方便区分。

柏拉图绘制方法1、打开Excel，做好排列图，选中“项目”、“频数”、“累计百分比”三列，再点“插入”——柱状图。

系列图表类型”。

3、在弹出的新窗口中选择“折线图”，便出现下面第二张图里砖红色曲线。

砖红色柱状图变成了红色折线图4、左键点中“累计百分比”项折线图，即砖红色折线部分，单击右键，选择“设置数据系列格式”5、在弹出的新窗口中选择“系列选项”中的“次坐标轴”选项（若为2003版Excel，则在新窗口中点“坐标轴”—“次坐标轴”），之后关闭窗口。

6、下图为初步完成的图，还需要继续绘制（加油！）7、左键点中蓝色柱状图，单击右键，选择“设置数据系列格式”，在新窗口中的“分类间距”中调至“无间距”，便出现第三张图所示的柱状图。

这时，我们发现，折线图的起点还不在坐标轴的0点上，所以要进行以下的调整：8、左键再次点中红色折线图，排列图中会出现各种颜色的框框，将代表“累计百分比”的框框（即蓝色箭头所指部分）往上拉一格，折线的起点就会回到横坐标轴（x轴）的0点，如第二张图红色箭头所示。

上图看到折线起点与x 轴重合，那么以下这两步，要将起点调至左y 轴0点。

9、点中柏拉图，选择图表工具中的“布局”选项，再点中“坐标轴”——“次要横坐标轴”——“显示从左到右坐标轴”，得到图3图1图2图310、再次点中“坐标轴”——“次要横坐标轴”——“其它次要横坐标轴选项”，得到下图：11、在弹出的新窗口中选择“在刻度线上”，得到下图：12、左键单击上方横坐标轴，右键选择“设置坐标轴格式”，在弹出的窗口当中，将“主要刻度线类型”及“坐标轴标签”都设为“无”（如箭头所指），得到图2：图1图2从上图我们看到折线的起点和终点都在x轴和y轴上，但是还需要更改主y轴和次y轴的标签，其中左y轴的最大值设为不良要因累计频数的总和，右y轴最大值设为1。

13、左键点中左y轴标签，右键选择“设置坐标轴格式”，如下图：14、在弹出的新窗口中将“最小值”设为“0”；“最大值”设为不良要因累计频数值，在本例中，即设为“19”；“主要刻度单位”和“次要刻度单位”根据频数的大小设置合理的间距，本例设为“5”，如下图：15、同样方法，设置右y轴的最小值为“0”，最大值为“1”（即100%），得到下图：16、调整各柱状图的颜色方便区分。

柏拉图绘制方法1、打开Eｘcel,做好排列图，选中“项目"、“频数”、“累计百分比"三列，再点“插入"——柱状图.2、左键点中“累计百分比”项柱状图，即砖红色柱状部分;右键单击,选择“更改系列图表类型”。

３、在弹出得新窗口中选择“折线图”，便出现下面第二张图里砖红色曲线。

砖红色柱状图变成了红色折线图4、左键点中“累计百分比”项折线图,即砖红色折线部分,单击右键，选择“设置数据系列格式”５、在弹出得新窗口中选择“系列选项”中得“次坐标轴"选项(若为20０３版E ｘｃｅl,则在新窗口中点“坐标轴”—“次坐标轴”)，之后关闭窗口。

6、下图为初步完成得图，还需要继续绘制（加油！)７、左键点中蓝色柱状图，单击右键，选择“设置数据系列格式”,在新窗口中得“分类间距”中调至“无间距",便出现第三张图所示得柱状图。

这时,我们发现，折线图得起点还不在坐标轴得0点上,所以要进行以下得调整：8、左键再次点中红色折线图,排列图中会出现各种颜色得框框,将代表“累计百分比”得框框（即蓝色箭头所指部分)往上拉一格，折线得起点就会回到横坐标轴(x轴）得0点,如第二张图红色箭头所示.上图瞧到折线起点与x轴重合,那么以下这两步，要将起点调至左ｙ轴0点. ９、点中柏拉图，选择图表工具中得“布局"选项，再点中“坐标轴”——“次要横坐标轴”—-“显示从左到右坐标轴"，得到图３图1图2图31０、再次点中“坐标轴”—-“次要横坐标轴"——“其它次要横坐标轴选项”，得到下图：11、在弹出得新窗口中选择“在刻度线上”，得到下图：1２、左键单击上方横坐标轴，右键选择“设置坐标轴格式”，在弹出得窗口当中,将“主要刻度线类型"及“坐标轴标签”都设为“无”（如箭头所指），得到图2：图1图2从上图我们瞧到折线得起点与终点都在x轴与y轴上,但就是还需要更改主y轴与次y轴得标签,其中左ｙ轴得最大值设为不良要因累计频数得总与，右y轴最大值设为1。
