电流互感器使用方法电流互感器是电力系统将电网中的高压信号变换传递为小电流信号，从而为系统的计量、监控、继电保护、自动装置等提供统一、规范的电流信号(传统为模拟量，现代为数字量)的装置；同时满足电气隔离，确保人身和电器安全的重要设备。
电流互感器是组成二次回路的电器，并不是串联在主电路中的，一般来说，使用电流互感器的场合都是在主回路电流大于电表承受能力的情况下。
一般电表承受的电流为5A，当主回路电流大于5A时就使用电流互感器将主回路电流等比例缩小——就是所谓的变比。
一般来说电流互感器中间的大的孔是穿过主回路线路的，根据主回路电流大小还可能进行几次穿孔，而电流互感器的端子与测量电表直接串联组成二次回路。
电流互感器在使用中应注意事项：1.运行中的电流互感器二次侧决不允许开路，在二次侧不能安装熔断器、刀开关。
这是因为电流互感器二次侧绕组匝数远远大于一次侧匝数，在开路的状态下，电流互感器相当于一台升压变压器。
2、电流互感器安装时，应将电流互感器的二次侧的一端（一般是K2）、铁芯、外壳做可靠接地。
以预防一、二侧绕组因绝缘损坏，一次侧电压串至二次侧，危及工作人员安全。
3、电流互感器安装时，应考虑精度等级。
精度高的接测量仪表，精度低的用于保护。
选择时应予注意。
4、电流互感器安装时，应注意极性（同名端），一次侧的端子为L1、L2（或P1、P2），一次侧电流由L1流入，由L2流出。
而二次侧的端子为K1、K2（或S1、S2）即二次侧的端子由K1流出，由K2流入。
L1与K1，L2与K2为同极性（同名端），不得弄错，否则若接电度表的话，电度表将反转。
5、电流互感器一次侧绕组有单匝和多匝之分，LQG型为单匝。
而使用LMZ型（穿心式）时则要注意铭牌上是否有穿心数据，若有则应按要求穿出所需的匝数。
注意：穿心匝数是以穿过空心中的根数为准，而不是以外围的匝数计算（否则将误差一匝）。
6、电流互感器的二次绕组有一个绕组和二个绕组之分，若有二个绕组的，其中一个绕组为高精度（误差值较小）的一般作为计量使用，另一个则为低精度（误差值较大）一般用于保护。

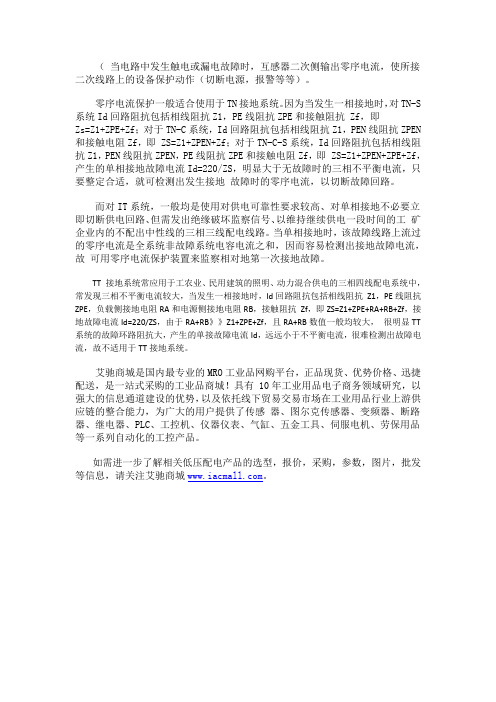

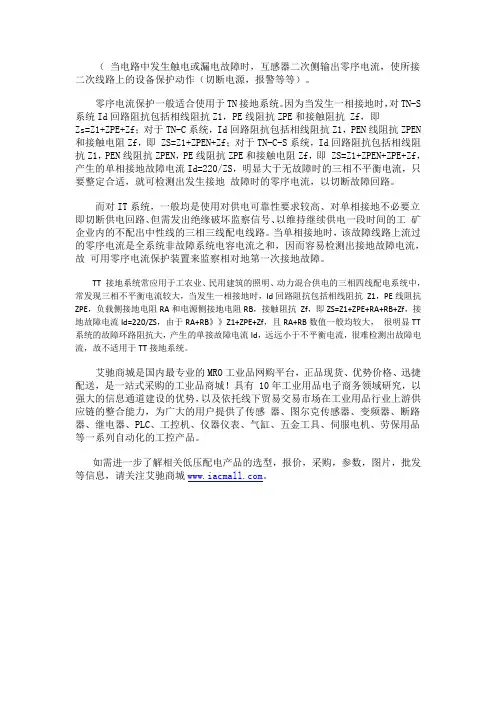

（当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作（切断电源，报警等等）。
零序电流保护一般适合使用于TN接地系统。
因为当发生一相接地时，对TN-S 系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗 Zf，即Zs=Z1+ZPE+Zf；对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN 和接触电阻Zf，即 ZS=Z1+ZPEN+Zf；对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即 ZS=Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id=220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。
而对IT系统，一般均是使用对供电可靠性要求较高、对单相接地不必要立即切断供电回路、但需发出绝缘破坏监察信号、以维持继续供电一段时间的工矿企业内的不配出中性线的三相三线配电线路。
当单相接地时，该故障线路上流过的零序电流是全系统非故障系统电容电流之和，因而容易检测出接地故障电流，故可用零序电流保护装置来监察相对地第一次接地故障。
TT 接地系统常应用于工农业、民用建筑的照明、动力混合供电的三相四线配电系统中，常发现三相不平衡电流较大，当发生一相接地时，Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE，负载侧接地电阻RA和电源侧接地电阻RB，接触阻抗Zf，即ZS=Z1+ZPE+RA+RB+Zf，接地故障电流Id=220/ZS，由于RA+RB》》Z1+ZPE+Zf，且RA+RB数值一般均较大，很明显TT 系统的故障环路阻抗大，产生的单接故障电流Id，远远小于不平衡电流，很难检测出故障电流，故不适用于TT接地系统。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

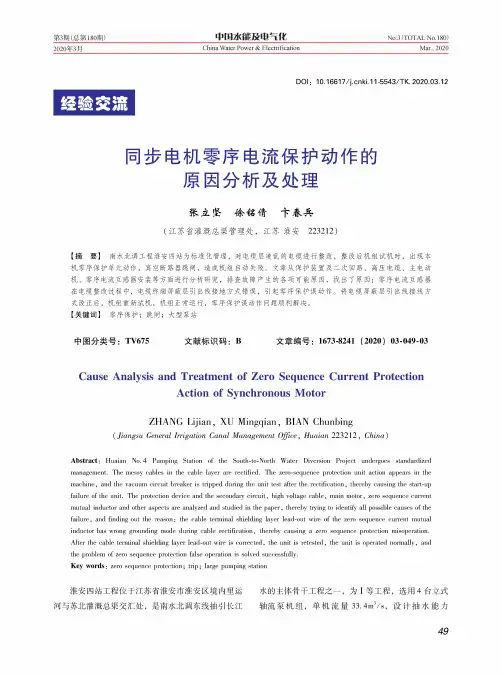

第3期(总第180期)中国水直总及电气化No.3(TOTAL No.180) 2020年3月China Water Power&Electrification Mar.,2020DOI：10.16617/ki.11-5543/TK.2020.03.12同步电机零序电流保护动作的原因分析及处理张立坚徐铭倩卞春兵(江苏省灌溉总渠管理处，江苏淮安223212)【摘要】南水北调工程淮安四站为标准化管理，对电缆层凌乱的电缆进行整改，整改后机组试机时，出现本机零序保护单元动作，真空断路器跳闸，造成机组启动失败。
文章从保护装置及二次回路、高压电缆、主电动机、零序电流互感器安装等方面进行分析研究，排查故障产生的各项可能原因，找出了原因：零序电流互感器在电缆整改过程中，电缆终端屏蔽层引出线接地方式错误，引起零序保护误动作。
将电缆屏蔽层引出线接线方式改正后，机组重新试机，机组正常运行，零序保护误动作问题顺利解决。
【关键词】零序保护；跳闸；大型泵站中图分类号：TV675文献标识码：B文章编号：1673-241(2020)03-049-03Cause Analysis and Treatmeet of Zero Sequencc Current ProtectionActnonofSynchronoutMotorZHANG Lijian,XU Mingqian$BIAN Chunbing(Jiangsu General Irrigation Canal Management Office$Huaian223212,China)Abstract:Huaian No.4Pumping Station of the South-to-North Wateo Diversion Project undeaoes standardized management.The messy cables in the cable layeo arc rectified.The zero-sequence protection unit action appearo in the machine,and the vacuum circuit baaker is tripped during the unit test atei1the rectification,thereby causing the start-up failure of the unit.The protection device and the secondaa circuit,high voltage cable,main motoo,zero sequence current mutuaeonductoeand oth)easp)ctsae)anaeye)d and studod on th)pap)e,th)eby t ey ong to od)nt oay a epo s ob e caus)s o ath) aaoeue,and aondongoutth)eason:th)cabe temonaeshoedongeay)eead-outwoe)oath)e)eos)qu)nc)cu e)ntmutuae inductor has wang grounding mode during cable actification,thereby causing a zero sequence protection misoperation.Aateth)cabe temonaeshoedongeay)eead-outwoe oscoectd,th)unotose)tstd,th)unotosop)eatd noemaey,and the pablem of zero sequence protection false operation is solved successfully.Key wo O s：zero sequence protection；trip；large pumping station淮安四站工程位于江苏省淮安市淮安区境内里运水的主体骨干工程之一，为I等工程，选用4台立式河与苏北灌溉总渠交汇处，是南水北调东线抽引长江轴流泵机组，单机流量33.4m3/s,设计抽水能力经验交流Experienco Exchange100m3/s,总装机容量10000kW。
零序电流互感器安装注意事项及试验措施摘要：为了提高用电的安全性和可靠性，顺利发挥出小电流的接地选线功能，零序电流互感器的正确安装和校核非常重要。
因此，本文通过对零序电流互感器安装的注意事项以及试验措施进行分析探讨，以求减小零序电流测量的误差，降低零序电流互感器发生故障的概率，从而保证零序电流互感器运行的稳定、高效，进而保证电力行业的进一步发展。
关键词：零序电流互感器；注意事项；试验措施1零序电流互感器工作原理零序电流互感器通常和电力系统中其他装置配合使用，如在部分系统中，零序电流互感器主要发挥监控线路故障的作用，旨在及时发现线路故障并解决。
电力系统建设中还存在零序电流互感器安装错误的问题，无法充分发挥互感器功能，从而造成系统安全隐患。
现对零序电流互感器运作原理进行分析，可知其线路保护功能的实现主要利用基尔霍夫电流定律，这一定律规定任一电路节点的电流代数和为零，如果有节点电流超过零序电流规定值时，则说明存在线路故障[1]。
2零序电流互感器电气安装技术零序电流的接线方法可以分为两种：第一种是在配出线的线路中安装零序电流滤序器，第二种是在配出线的线路上安装专用的两相不完全星型的零序电流互感器。
这两种方法均有其独特的优缺点以及适用范围，在选择时要全面考虑安装环境以及安装要求来进行。
由于目前大部分变电站使用的都是外界零序电流互感器，所以，在安装时必须严格按照以下电气安装要求来进行。
首先，零序电流互感器内径要比电缆终端断头外径粗，以便两者能够顺利连接；其次，要尽量保证在电缆线安装时不拆卸零序电流互感器，如果一定要拆卸时，一定要确保零序电流互感器恢复原状；再者，提前明确接地线和零序电流互感器的安装位置，作为电缆线的金属屏蔽接地线的截面积不能少于25平方毫米，并在接地端配有接地端子，以便实现接地线与接地铜排的紧密结合；最后，电缆线的金属屏蔽线必须采用特制的导线，确保接地线连接良好，以满足接地线的接线要求，保障零序电流互感器的顺利运行。
零序电流互感器使用说明
一，型号含义：
LZH－L J /X
电流互感器
接地保护
X为圆形K（开口式）二，外形尺寸：
型号：LZH_LJK
零序电流互感器外型示意图
注：其中孔径为￠M，长为L高为H厚度为D，地脚中心距为E，B、C为四孔间尺寸，￠8.5孔为通孔，可做水平安装用。
型号：LZH-LXK型
注：其中孔径为Ф，长为L高为H厚为D，地脚中心距为A
三，外形安装尺寸：
LZH－LJK系列外形安装尺寸
LZH－LXK系列外形安装尺寸
三，LZH-LJK系列：常用变比（特殊变比根据客户要求设计制作）
LZH-LXK系列：常用变比（特殊变比根据客户要求设计制作）
四，现场电缆与互感器规格选择参数：
防冻防裂，环氧浇注树脂，外壳好。
零序电流互感器安装注意事项范本1、选择安装位置：零序电流互感器的安装位置非常重要，应选择在电力系统的地理中心或负荷集中的场所。
安装位置应远离电气设备或电缆的电磁辐射区域，减少干扰和误差。
2、安全隔离：在安装零序电流互感器时，应注意与其他电气设备的安全隔离。
电流互感器与其他电气设备之间应有足够的安全距离，以防止任何可能的电气事故。
3、固定和连接：安装零序电流互感器时，应确保它们固定牢固且可靠。
使用合适的固定装置将电流互感器和电力系统设备连接在一起，以防止它们在运行过程中松动或移动。
4、避免弯曲：在安装零序电流互感器时，应避免过度弯曲电缆或导线，以保持信号的准确性和稳定性。
弯曲过度的电缆或导线可能会导致信号损失或变形。
5、防护措施：为了保护零序电流互感器免受外部环境的影响，应采取适当的防护措施。
可以使用防护罩、绝缘套管、防水套等装置，防止零序电流互感器受潮、吸尘或受到其他外界影响。

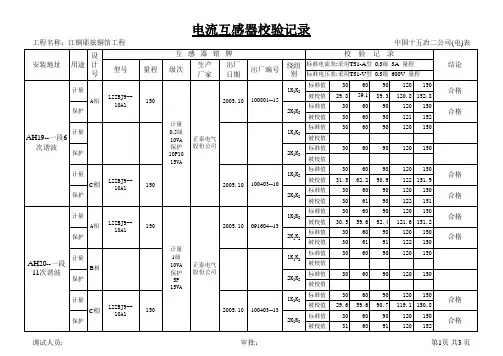

6、校验和检测：在安装完成后，应对零序电流互感器进行校验和检测。
通过校验和检测，可以确保零序电流互感器的准确性和性能达到预期要求。
校验和检测应在合适的环境条件下进行，以避免任何干扰或误差。
7、维护和保养：安装零序电流互感器后，应进行定期的维护和保养。
定期检查电流互感器的连接情况和固定情况，确保其正常运行。
如果发现任何问题，应及时修复或更换零序电流互感器。
8、操作指南：为了正确使用零序电流互感器并避免出现操作错误，应提供详细的操作指南。
操作指南应包括零序电流互感器的安装步骤、使用注意事项和故障排除方法等内容。
9、培训和技术支持：在安装零序电流互感器之前，应进行相关人员的培训。
培训内容可以包括零序电流互感器的原理和工作方式、安装要求和注意事项。
此外，还应提供技术支持，以解答安装过程中可能出现的问题或困惑。
10、记录和标识：在安装零序电流互感器后，应将相关信息进行记录和标识。
包括安装日期、型号规格、安装位置等信息，以便于以后的使用和维护。
零序电流互感器1 用途及性能要求零序电流互感器是一种专门用来变换零序电流的电流互感器。
它分为：三相输电线穿过二次绕组的单台零序电流互感器；三台单相保护用电流互感器组成的零序电流互感器组，又称零序电流滤过器。
1.1 单台零序电流互感器（a）接在三相输电线上这种零序电流互感器仅用于中性点绝缘系统中的单相接地时需断路器跳闸的保护，多用于低电压系统又分为电缆式和母线式。
中压系统中用的单台零序电流互感器，例如20kV发电机母线上的零序电流互感器，三相母线的绝缘较难解决。
如图1所示，三相输电线同时穿过互感器绕组的窗口，三相输电线即是零序电流互感器的一次绕组。
正常运行时，系统三相电流的相量和等于零，零序电流图1 零序电流互感器用于线路单相接地保护互感器的二次绕组没有电流输出。
当某一线路发生单相接地故障时，例如图1中第Ⅲ条线路的A相接地，各条线路的A相对地的电容均波短接，B、C两相的电容电流都经接地点流回电源，如图中箭头所示。
线路Ⅲ上的零序电流互感器的一次电流最大，达到零序保护继电器的最小动作电流值，保护装置动作。
线路Ⅰ和Ⅱ上的零序电流互感器虽然也有一次电流，但是都小于继电器的最小动作电流，保护装置不会动作。
中性点绝缘系统中发生单相接地故障时，非故障相电压升高√3倍。
图1中B、C相电压均升高√3倍，它们间的相位角由无故障时的120°变成60°，B、C相对地电容电流之和将升到无故障时每相对地电容电流I C的3倍。
在图1中，线路Ⅰ和Ⅱ上的零序电流互感器一次电流是本线路的3I C，而线路Ⅲ上的零序电流互感器一次电流则是所有非故障线路3 I C之和。
故继电器的最小动作电流要大于本线路的3I C，以保证其他线路接地短路时本线路的继电保护装置不动作。
这种零序电流互感器用于变压器绕组接地保护（也可用于发电机或电动机绕组接地保护）时的结线见图2所示。
当变压器绕组发生一点接地时，只要故障电流（零序电流）达到继电器的最小动作电流，继电保护装置即可动作。
电子式电流互感器合成方式生成零序信号原理及试验方法一：产品参数电流传感器参数额定变比相序： 600A/1V 零序： 20A/0.2V准确级(1)相电流：保护5P10级、计量0.5S级，三合一兼容(2)零序电流：1级、保护10P10负载阻抗kΩ≥20二：产品实现原理及各元件参数1：产品采用低功率线圈原理，零序采用二次合成的方式实现。
具体接线图见图1：2：设定各元器件参数a) A、B、C 三相电流互感器的变比取为600A/0.1Ab) A、B、C 三相的相序取样电阻r取为10Ω，这样实现在相序电流为600A 时的相序电压输出为1Vc) 零序取样电阻r0取为60Ω，这样实现在零序电流为20A时的零序电压输出为0.2V零序电压计算：20A/600A*0.1A*60Ω=0.2V3：接口及端子标志3.1 产品的各二次端子标志见图23.2 接口1：最少引出线芯的接口方式用一根5芯的双屏蔽电缆引出：Ia+、Ib+、Ic+、I0+、I0-。
（Ia+、I0+）相当于（Ia+ 、Ia-）；（Ib+、I0+）相当于（Ib+ 、Ib-）；（Ic+、I0+）相当于（Ic+ 、Ic-）。
2：常规接口方式用四根2芯的双屏蔽电缆分别引出：（Ia+、Ia-）、（Ib+、Ib-）、（Ic+、Ic-）、（I0+、I0-）；或用一根6芯的双屏蔽电缆分别引出：（Ia+、Ia-）、（Ib+、Ib-）、（Ic+、Ic-）和一根2芯的双屏蔽电缆引出（I0+、I0-）。
用此二种接口方式的时候，用户接线时二次只能是I0-接地。
其它应再无直接接地或虚拟接地点。
三：误差测试方法1：测试设备三台单相调压器、三台升流器、三台标准电流互感器和一台零序电流标准互感器、电子式互感器校验仪等。
2：测试原理接线如下将上图中被测的A、B、C及零序的输出电压信号与相应的标准器的输出信号通过采集器或直接将每对信号输入电子式互感器校验仪进行检测测试。
3：试验的复杂性按上图的试验接线应该能准备测量各相序和零序的误差。

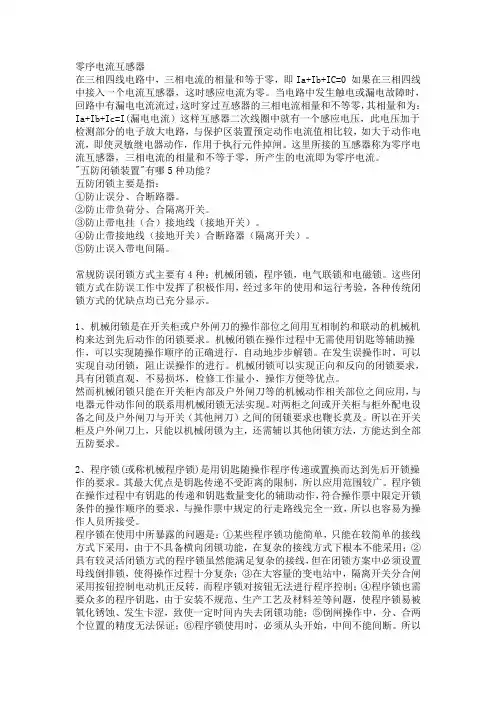

零序电流互感器在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。
