BDYCSY-ZW-03 干式电流互感器交接试验作业指导书 (2012标准版 word版)

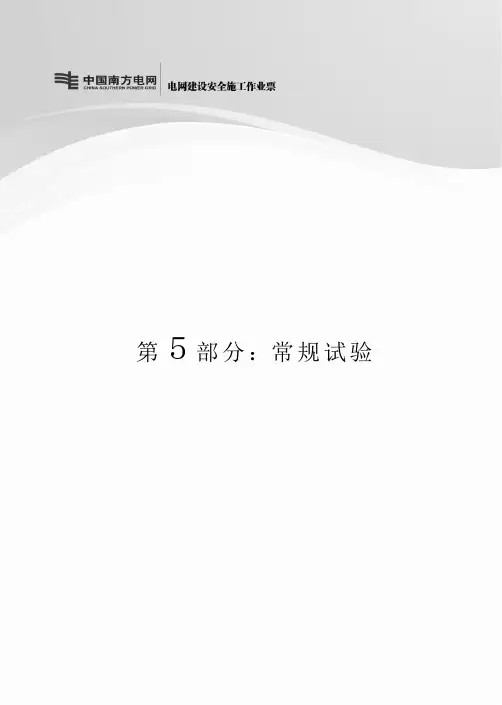

第5部分：常规试验179编码：BDYCSY-ZW-01-01/0101 油浸式电力变压器交接试验作业安全施工作业票施工班组：工程名称：编号：Array180编码：BDYCSY-ZW-02-01/0102 油浸式电流互感器交接试验作业安全施工作业票施工班组：工程名称：编号：Array181编码：BDYCSY-ZW-03-01/0103 干式电流互感器交接试验作业安全施工作业票施工班组：工程名称：编号：182编码：BDYCSY-ZW-04-01/01电流互感器交接试验作业安全施工作业票04 SF6施工班组：工程名称：编号：183编码：BDYCSY-ZW-05-01/0105 真空断路器交接试验作业安全施工作业票施工班组：工程名称：编号：184编码：BDYCSY-ZW-06-01/0106 电容式套管交接试验作业安全施工作业票施工班组：工程名称：编号：185编码：BDYCSY-ZW-07-01/0107 G IS（HGIS）交接试验作业安全施工作业票施工班组：工程名称：编号：186编码：BDYCSY-ZW-08-01/0108 金属氧化物避雷器交接试验作业安全施工作业票施工班组：工程名称：编号：187编码：BDYCSY-ZW-09-01/0109 电抗器及消弧线圈交接试验作业安全施工作业票施工班组：工程名称：编号：188编码：BDYCSY-ZW-10-01/0110 隔离开关交接试验作业安全施工作业票施工班组：工程名称：编号：189编码：BDYCSY-ZW-11-01/0111 并联电容器交接试验作业安全施工作业票施工班组：工程名称：编号：Array190编码：BDYCSY-ZW-12-01/0112 母线交流耐压试验作业安全施工作业票施工班组：工程名称：编号：Array191编码：BDYCSY-ZW-13-01/0113 耦合电容器交接试验作业安全施工作业票施工班组：工程名称：编号：192编码：BDYCSY-ZW-14-01/0114 干式变压器交接试验作业安全施工作业票施工班组：工程名称：编号：193编码：BDYCSY-ZW-15-01/01断路器交接试验作业安全施工作业票15 SF6施工班组：工程名称：编号：194编码：BDYCSY-ZW-16-01/0116 电容式电压互感器试验作业安全施工作业票施工班组：工程名称：编号：195编码：BDYCSY-ZW-17-01/0117 电磁式电压互感器试验作业安全施工作业票施工班组：工程名称：编号：196编码：BDYCSY-ZW-18-01/0118 地网接地电阻测量试验作业安全施工作业票施工班组：工程名称：编号：197198第6部分：特殊试验199编码：TSSY-ZW-01-01/0101 G IS交流耐压试验作业安全施工作业票施工班组：工程名称：编号：Array200编码：TSSY-ZW-02-01/01气体交接试验作业安全施工作业票02 SF6施工班组：工程名称：编号：Array201编码：TSSY-ZW-03-01/0103 电力变压器交流耐压试验作业安全施工作业票施工班组：工程名称：编号：202编码：TSSY-ZW-04-01/0104 电力变压器长时感应电压带局部放电测量试验作业安全施工作业票工程名称：施工班组：编号：203编码：TSSY-ZW-05-01/0105 电力变压器绕组变形试验作业安全施工作业票施工班组：工程名称：编号：204编码：TSSY-ZW-06-01/0106 电缆交流耐压试验作业安全施工作业票施工班组：工程名称：编号：205编码：TSSY-ZW-07-01/0107 电流互感器误差现场检验作业安全施工作业票施工班组：工程名称：编号：206编码：TSSY-ZW-08-01/0108 电压互感器误差现场检验作业安全施工作业票施工班组：工程名称：编号：207编码：TSSY-ZW-09-01/0109 绝缘油交接试验作业安全施工作业票施工班组：工程名称：编号：208第7部分：继电保护209编码：DLJB-ZW-01-01/0101 500kV 线路间隔保护验收作业安全施工作业票施工班组：工程名称：编号：Array210编码：DLJB-ZW-02-01/0102 500kV 主变压器间隔保护验收作业安全施工作业票施工班组：工程名称：编号：Array211编码：DLJB-ZW-03-01/0103 500kV 母线保护验收作业安全施工作业票施工班组：工程名称：编号：212编码：DLJB-ZW-04-01/0104 500kV 线路高压电抗器保护验收作业安全施工作业票施工班组：工程名称：编号：213编码：DLJB-ZW-05-01/0105 220kV 线路间隔保护验收作业安全施工作业票施工班组：工程名称：编号：214编码：DLJB-ZW-06-01/0106 220kV 主变压器间隔保护验收作业安全施工作业票施工班组：工程名称：编号：215编码：DLJB-ZW-07-01/0107 220kV 母线保护验收作业安全施工作业票施工班组：工程名称：编号：216编码：DLJB-ZW-08-01/0108 220kV 公用部分验收作业安全施工作业票施工班组：工程名称：编号：217编码：DLJB-ZW-09-01/0109 220kV 独立母联（分段）保护验收作业安全施工作业票施工班组：工程名称：编号：218编码：DLJB-ZW-10-01/0110 110kV 线路间隔保护验收作业安全施工作业票施工班组：工程名称：编号：219编码：DLJB-ZW-11-01/0111 110kV 主变压器间隔保护验收作业安全施工作业票施工班组：工程名称：编号：Array220编码：DLJB-ZW-12-01/0112 110kV 母线保护验收作业安全施工作业票施工班组：工程名称：编号：Array221编码：DLJB-ZW-13-01/0113 110kV 独立母联（分段）保护验收作业安全施工作业票施工班组：工程名称：编号：222编码：DLJB-ZW-14-01/0114 10～35kV 间隔保护验收作业安全施工作业票工程名称：施工班组：编号：223编码：DLJB-ZW-15-01/0115 故障录波及行波测距装置验收作业安全施工作业票施工班组：工程名称：编号：224编码：DLJB-ZW-16-01/0116 继电保护信息系统验收作业安全施工作业票施工班组：工程名称：编号：225编码：DLJB-ZW-17-01/0117 安全稳定系统检验测试作业安全施工作业票施工班组：工程名称：编号：226编码：DLJB-ZW-18-01/0118 备用电源自投装置检验测试作业安全施工作业票施工班组：工程名称：编号：227编码：DLJB-ZW-19-01/0119 直流系统及UPS 检验作业安全施工作业票施工班组：工程名称：编号：228。

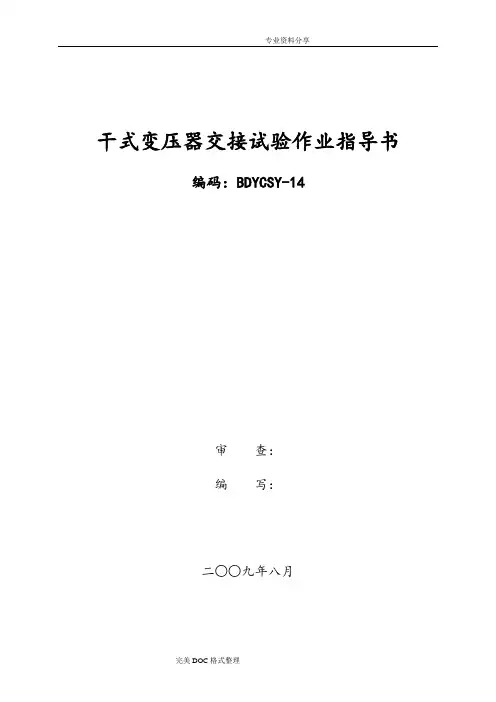

干式变压器交接试验作业指导书编码：BDYCSY-14审查：编写：二○○九年八月目录1.工程概况及适用范围 (1)2. 编写依据 (1)3. 作业流程 (1)3.1作业（工序）流程图 (1)3.2工序安排 (2)4. 作业准备 (2)4.1 人员配备 (2)4.2 工器具及仪器仪表配置 (2)5．作业方法 (2)5.1绝缘电阻测试 (2)5.2变比及联接组别测试 (3)5.3直流电阻测试 (4)5.4交流耐压试验 (4)6．安健环控制措施 (5)6.1控制措施 (5)6.2 危险点辨识 (5)7. 质量控制措施及检验标准 (5)1.工程概况及适用范围干式电力变压器交接试验是为了检验变压器经过运输和安装，变压器的技术特性和绝缘特性是否符合电气设备交接试验规程、设计和厂家技术要求，确保变压器能安全、可靠地投入运行。

此作业指导书适用于电网内各电压等级的干式变。

4. 作业准备5．作业方法5.1绝缘电阻测试5.1.1绝缘电阻测试示意图5.1.2铁芯绝缘测试：按下表处理方式接线，选用兆欧表2500V 档位测量铁芯对其紧固件及地的绝缘电阻一分钟；待兆欧表显示数据稳定，记录试验结果及试验时环境的温湿度；单铁心绝缘测试 测试方式 接线状态接线处理兆欧表L 端子 兆欧表E 端子 拆开铁芯与地间连接片拆开穿心螺杆端头接地片（连接片不能拆开者可不进行）拆开夹件与地间连接片将与铁芯绝缘的各紧固件接地 铁芯—地 铁芯 地夹件—地 夹件 地 铁芯—夹件铁芯 夹件将兆欧表L 端子接被试绕组，E 端子接地；选用兆欧表2500V 摇表测量被试绕组对非被试绕组和地的绝缘电阻；根据实测变压器电压和容量要求，记录规定时间（15秒、60秒、10分钟）绝缘电阻值、吸收比、极化指数及试验环境的温湿度；单次试验结束，对被试测试方式 接线状态试验侧绕组 非试验侧绕组高—低+地 高压绕组短接，接L 外壳接地，低压绕组短接接地，接E 低—高+地 低压绕组短接，接L 外壳接地，高压绕组短接接地，接E 高+低—地高压、低压绕组短接，接L外壳接地，E 接地5.2变比及联接组别测试5.2.1变比测试接线示意图。

变电站电流互感器检验作业指导书华北电网有限公司前言为进一步加强华北电网继电保护检验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。

通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。

本作业指导书的附录A、附录B分别为二次回路的试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。

本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。

本作业指导书起草人：李群炬本作业指导书审核人：赵淑珍本作业指导书自发布之日起执行。

1、范围1.1本作业指导书适用于电流互感器二次回路检验工作。

1.2本作业指导书是针对各相关继电保护检验规程的补充规定。

1.3本作业指导书只规定了检验工作中的重点工作，各使用单位应根据本单位设备的具体情况制定详细的检验项目。

1.4现场在进行电流互感器检验工作中，除遵照本作业指导书外，还应遵守有关现场安全规定，并做好相关安全措施。

2、引用标准下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性2.1《国家电网公司电力安全工作规程》2.2 GB 7261-2001《继电器及继电保护装置基本试验方法》1修前准备1.1准备工作安排1.2人员要求1.3工器具1．4危险点分析1．5安全措施检验作业流程控制2作业程序和作业标准2.1开工Array2.2检修电源的使用2.3检修内容和工艺标准2.3.1出厂记录2.3.1.1检验要求：铭牌资料记录2.3.1.2检验方法：要求详细记录电流互感器铭牌上标明的生产厂家、出厂编号、产品型号、各绕组容量和变比范围2.3.1.3注意事项：2.3.2一般性检查2.3.2.1检验要求：要求记录电流互感器各绕组的回路编号、用途、接线方式、级别、实际使用变比、极性、接地点位置，进行绕组绝缘试验，测量各二次绕组直流电阻2.3.2.2检验方法：1）二次负载测试：在断路器汇控箱或端子箱处断开电流回路，用试验仪器向装置侧电流回路通入工频额定电流，用交流电压表测量端子处电压。

****公司作业指导书审批表编号：*****003注：a类作业指导书由分公司总工批准，b类作业指导书由项目总工批准。

目录1、编制目的2、适用范围3、编制依据4、施工应具备的条件5、人员的资格和要求及作业过程中人员的职责分工和权限6、所需主要仪器仪表7、施工内容8、施工程序及方法9、危险源的控制措施10、安全要求与措施11、文明施工及环境保护措施12、施工（安全）技术交底记录表1、编制目的为了试验人员了解质量要求及控制措施，规范各级人员职责，规范电流互感器试验作业过程，使试验项目的安全、质量处于受控状态，保证达到合同所要求的试验质量及做好安全文明施工，制定本指导书。

2、适用范围适用全站高低压电流互感器试验。

3、编制依据3．1 《电力设备交接和预防性试验规程》（广西电网公司企业标准2006版）3．2 《高压电气设备试验方法》3．3 《电业安全工作规程（发电厂和变电所电气部分）》3．4 《电力工业技术监督标准汇编》电气绝缘分册3．5 厂家技术资料4、试验应具备的条件4．1 试验应在设备安装就位后进行；4．2 准备安全围拦带、警示牌；4．3 准备产品相关资料和检验报告；4．4 准备相关试验设备，并确认试验设备在使用有效期内。

5、人员的资格和要求及作业过程中人员的职责分工和权限5. 1 配备工作人员3人，其中至少有1人具有高压试验工作证5. 2 3人中一人为组长，对整个小组的安全、质量负责5. 3 试验人员应熟悉相关仪器的使用，并理解各试验的基本原理，有相应的防触电试验理论知识5. 4 试验人员应具备实际工作经验和相关的安全知识6、所需要的仪器仪表(1) 互感器综合测试仪一台(2) 2500V、500V兆欧表各一块(3) 数字万用表一块(4) 双臂电桥一台7、试验内容7.1 绕组的绝缘电阻检查7.2 绕组的极性检查7.3 测量二次绕组的励磁特性曲线7.4 检查电流互感器的变比7.5 测量互感器绕组的直流电阻7.6 交流耐压试验8、试验程序及方法8．1 测量绕组的绝缘电阻8．1．1目的：发现绝缘受损、受潮、油污或其他局部缺陷，并为交流耐压试验作准备。

电流互感器检验工作作业指导书1.工作目的：通过对电流互感器的定期检验，对装置性能予以检查，使其能正确将一次电流传送到工作侧，确保电流互感器正确稳定地运行。

2.工作内容:2.1电流互感器绝缘试验。

2.2电流互感器直流电阻试验。

2.3电流互感器绕组极性试验。

2.4电流互感器变比试验。

2.5电流互感器伏安特性试验。

2.6电流互感器二次回路负载实验。

3.使用范围：本作业指导书适用于我局所有变电站的电流互感器定期检验。

4.资源配置：4.1人员配置：工作负责人1人，试验人员3人。

4.2 设备配置：4.3资料配置：作业指导书、工作任务书、危险因素明白卡、电流互感器卡片、定值通知单、电流电压回路展开图、端子箱安装图、开关柜安装接线图、断路器机构安装图。

5．作业流程图:附图16.作业流程：6.1现场安全措施6.1.1 组织措施6.1.1.1 工作负责人负责填写工作、危险因素明白卡，并经签发人签发。

6.1.1.2工作负责人办理工作许可手续后,对工作票中安全措施进行检查。

6.1.1.3工作区间开关在断开位置，隔离刀闸确已拉开。

6.1.1.4 接地线装设接地刀闸符合工作要求。

6.1.1.5 悬挂的标示牌和装设的遮拦符合工作票要求。

6.1.1.6工作区间与带电间隔的安全距离符合《电业安全工作规程(发电厂和变电所电气部分)》要求。

6.1.1.7 工作负责人宣读工作票内容，交待安全注意事项，并分派工作任务。

6.1.2 技术措施: 工作负责人监护,工作班成员执行保证安全的技术措施。

6.1.2.1 在端子箱(开关柜)端子排上断开被试电流互感器二次回路所有连片。

6.1.2.2 拆除被试电流互感器各组二次回路的永久接地点。

6.1.2.3 工作负责人检查工作任务书中填写的技术措施是否全部执行。

6.2电流互感器试验：工作负责人为全部工作的监护人。

6.2.1 工作班成员检查并记录互感器的铭牌参数应完整并与上次检验记录应一致。

6.2.2 工作班成员检查电流互感器二次绕组接线的正确性及端子排引线外螺钉压接的可靠性。

电流互感器绝缘试验作业指导书1范围本作业指导书适用于电流互感器交接试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序和方法、试验结果判断方法和试验注意事项等。

绝缘电阻试验的目的是检查其绝缘是否有整体受潮或老化的缺陷，能否投入使用或继续使用。

制定本指导书的目的是规范绝缘试验的操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

被试设备所涉及的绝缘油、绝缘气体介质的相关试验以及准确级检定试验等不在本作业指导书范围内，请参阅相应作业指导书。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB1208电流互感器GB50150电气装置安装工程电气设备交接试验标准DL/T727互感器运行检修导则3安全措施a) 为保证人身和设备安全，应严格遵守DL408《电业安全工作规程（发电厂和变电所电气部分）》中有关规定。

b) 在进行绕组和末屏绝缘电阻测量后应对试品充分放电。

c) 在进行主绝缘及电容型套管末屏对地的tgδ及电容量测量时应注意高压测试线对．地绝缘问题。

d) 进行交流耐压试验等高电压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异，常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

4试验项目及程序4.1电流互感器的绝缘试验包括以下试验项目a) 绕组及末屏的绝缘电阻测量;b) 主绝缘及电容型套管末屏对地的介损及电容量测量;c) 交流耐压试验;4.2试验程序4.2.1应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究，并向有关人员请示调整试验项目。

4.2.2详细记录试品的铭牌参数。

干式电流互感器交接试验方案〔监理业主论证通过版本〕一、试验部署1、实施目标依据试验具体技术指标参数要求，充分发挥我公司的优势，科学组织各工种间的穿插作业，合理配置生产资源，细心试验，严格履行合同要求，确保完成以下目标：（1）质量目标单位工程合格率到达 100％，优良率到达 90％。

（2）工期目标保证在双方商定工期内竣工，在试验过程中可依据要求完本钱次试验任务。

（3）职业安康安全目标严格遵守各项安全操作规程，实行有效措施，杜绝死亡，重大伤亡事故和意外事故的发生。

（4）环境保护目标实行有效措施，削减试验噪音和环境污染，乐观承受环保材料和试验工艺，危急废固物由交同环保部门处理率 100%，留意节约原材料和能源，有效降低资源消耗率，顾客及相关方环境方面投诉率为零。

（5）文明试验目标确保文明试验，到达文明试验工地标准。

以安全为中心，以质量为轴心，严格依据 ISO 标准，建立完善的治理体系，选派高素养工程经理、工程师及工程技术、治理人员，选择最优秀的试验作业人员组成工程试验部，实施工程治理，细心组织，科学治理，优质高速完本钱次试验任务，制造业主满足的工程。

2、指导思想我公司试验部署的指导思想是：品质优良，清洁试验，以人为本，持续进展；以顾客为中心，以质量、环境保护、职业安康安全为轴心，严格依据 ISO9001：2023、ISO14001-1996 和GB/T28001 系列标准建立完善的质量、环境、职业安康安全治理体系；细心组织、科学治理、优质高速地完本钱项试验任务，制造顾客满足的高品质优质工程。

（6）工程掌握过程的执行步骤见附图制定检修打算〔进度、打算〕开头检修工程等待，直到进入下一个报告期每个报告期收集检修实际进度数据〔进度、本钱〕将工程变更入进度打算〔范围、进度、预算〕更后的工程进度、预算和推测分析当前状况并与进度打算进度进展比较〔进度、预算〕实行订正措施充分发挥我公司的优势，科学组织各工种的穿插作业，合理配置工程资源，细心试验，严格履行合同要求，确保完成以下目标：为了供给试验工程治理的组织保证，形成责任制和信息沟通体系，特制定如下的治理组织机构：工程经理工程总工工程安全经理质保部安监部施工员安全员施工班组工程部：设工程经理一名，工程总工一名，负责组织领导工作。

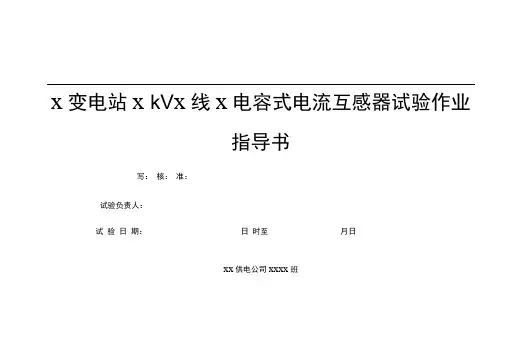

x变电站x kV x线x电容式电流互感器试验作业指导书写：核：准：试验负责人：试验日期：日时至月日xx供电公司xxxx班作业名称：电容式电流互感器试验企业标准编号:1适用范围本作业指导书仅适用于XX变电站X kV X线X电容式电流互感器交接试验标准化作业，大修后、预防性、必要时的试验可以参照本作业指导书进行修编，保留必要的试验项目即可。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书发布时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。

国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255 号电业安全工作规程（热力和机械）电安生[1994]227号安全生产工作规定国家电网总[2003]407号电力设备预防性试验规程DL/T 596-1996电流互感器出厂说明书及出厂试验报告电气装置安装工程电气设备交接试验标准GB50150 —91安徽电网电力设备预防性试验规程（试行）电生[2005]255号局部放电试验GB/T 7354--2003试验仪器使用说明书赳暑曳豊作业名称：电容式电流互感器试验企业标准编号: 3试验前准备工作安排3.1准备工作安排3.2人员要求3.3仪器仪表和工具作业名称：电容式电流互感器试验企业标准编号:3.4危险点分析3.5人员分工4试验程序4.1开工4 . 2试验项目和操作标准黒!暑曳豊作业名称：电容式电流互感器试验企业标准编号:4.3竣工5试验总结作业名称：电容式电流互感器试验企业标准编号: 6作业指导书执行情况评估7附录试验记录盏我嘿卫作业名称：电容式电流互感器试验企业标准编号:作业名称：电容式电流互感器试验企业标准编号:第11 页共8页。

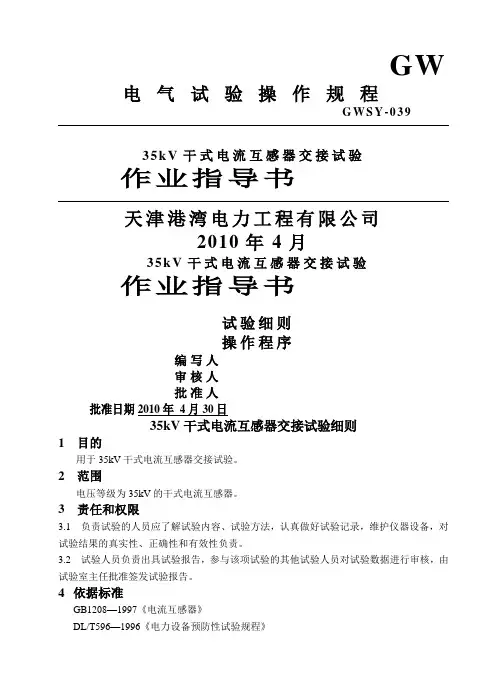

GW 电气试验操作规程G W S Y-03935kV干式电流互感器交接试验作业指导书天津港湾电力工程有限公司2010年4月35kV干式电流互感器交接试验作业指导书试验细则操作程序编写人审核人批准人批准日期2010年4月30日35kV干式电流互感器交接试验细则1 目的用于35kV干式电流互感器交接试验。

2 范围电压等级为35kV的干式电流互感器。

3 责任和权限3.1 负责试验的人员应了解试验内容、试验方法，认真做好试验记录，维护仪器设备，对试验结果的真实性、正确性和有效性负责。

3.2 试验人员负责出具试验报告，参与该项试验的其他试验人员对试验数据进行审核，由试验室主任批准签发试验报告。

4依据标准GB1208—1997《电流互感器》DL/T596—1996《电力设备预防性试验规程》华北电力集团公司2008年《电力设备交接和预防性试验规程》5试验项目5.1测量绕组及末屏的绝缘电阻；5.2绕组连同套管对外壳的交流耐压试验；5.3局部放电试验。

5.4测量电流互感器的励磁特性曲线；5.5检查互感器引出线的极性；5.6测量互感器变比；5.7测量铁芯夹紧螺栓的绝缘电阻；5.8测量二次绕组的直流电阻；6 试验程序6.2试验环境条件6.2.1试验环境温度不低于5℃、相对湿度10～80%。

6.2.2试验区域内无振动、无强电场干扰。

6.2.3试验电源波形畸变率≯5%，频率与试品额定频率之差应小于试品额定频率的1%。

6.3试验前的准备工作6.3.1 制定试验计划；根据试品的容量、电压等级、绝缘结构确定试验项目和试验标准,选择试验设备。

6.3.2 布置试验场地，对正常试验必须有明确的接线图，非典型试验必须有单独的接线图和试验方案。

6.3.3 试验接线后需经第二人按接线图或方案执行复查，以保证接线正确。

6.3.4 试验前应检查工作电源及接地是否可靠,并对试验仪器进行开机预热。

6.4试验方法6.4.1测量绕组及末屏的绝缘电阻6.4.1.1测量绕组的绝缘电阻, 应符合以下规定:6.4.1.1.1测量前对被测绕组应充分放电，分别测量一次绕组对二次绕组及外壳、各二次绕组之间及其对外壳的绝缘电阻。

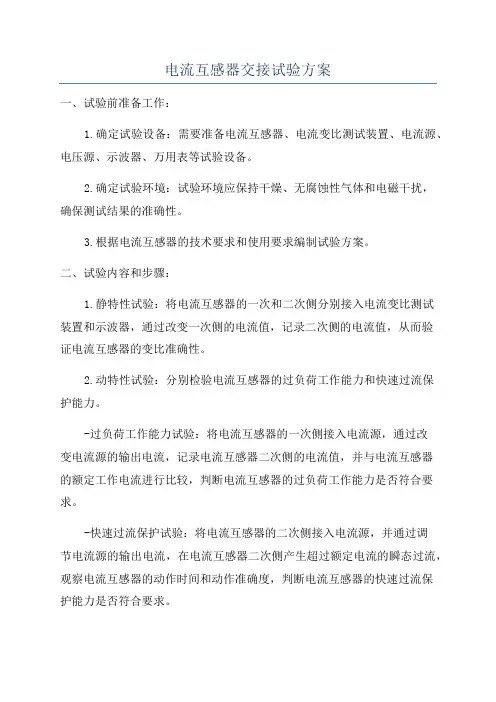

电流互感器交接试验方案一、试验前准备工作：1.确定试验设备：需要准备电流互感器、电流变比测试装置、电流源、电压源、示波器、万用表等试验设备。

2.确定试验环境：试验环境应保持干燥、无腐蚀性气体和电磁干扰，确保测试结果的准确性。

3.根据电流互感器的技术要求和使用要求编制试验方案。

二、试验内容和步骤：1.静特性试验：将电流互感器的一次和二次侧分别接入电流变比测试装置和示波器，通过改变一次侧的电流值，记录二次侧的电流值，从而验证电流互感器的变比准确性。

2.动特性试验：分别检验电流互感器的过负荷工作能力和快速过流保护能力。

-过负荷工作能力试验：将电流互感器的一次侧接入电流源，通过改变电流源的输出电流，记录电流互感器二次侧的电流值，并与电流互感器的额定工作电流进行比较，判断电流互感器的过负荷工作能力是否符合要求。

-快速过流保护试验：将电流互感器的二次侧接入电流源，并通过调节电流源的输出电流，在电流互感器二次侧产生超过额定电流的瞬态过流，观察电流互感器的动作时间和动作准确度，判断电流互感器的快速过流保护能力是否符合要求。

3.绝缘电阻试验：将电流互感器的一次和二次侧分别与地线连接，使用万用表测量电流互感器的一次侧和二次侧与地的绝缘电阻，判断电流互感器的绝缘性能是否符合要求。

4.启动电流试验：将电流互感器的一次侧和二次侧分别与电压源和示波器连接，通过改变电压源的输出电压，记录电压源输出电压和电流互感器二次侧的电流值，观察电流互感器的启动电流和额定工作电流之间的关系，判断电流互感器的启动性能是否符合要求。

5.温升试验：在电流互感器工作时，用示波器测量电流互感器的温升情况，通过与电流互感器的温升限值进行比较，判断电流互感器的散热性能是否符合要求。

6.试验数据记录和分析：将试验过程中的所有数据和观测结果进行记录，并进行比较和分析，判断电流互感器是否符合技术要求和标准规定。

三、试验结果评价和处理：根据试验数据和观测结果，对电流互感器的质量和性能进行评价和处理。

电流互感器误差现场检验作业指导书编码：二○一○年十月作业指导书签名页目录1。

适用范围 (1)2. 编写依据 (1)3。

作业流程 (2)4。

安全风险辨析与预控 (3)5. 作业准备 (4)5。

1 人员配备 (4)5。

2 主要工器具及仪器仪表配置 (4)6．作业方法 (5)6。

1作业准备 (5)6.2 作业方法 (5)7.质量控制措施及检验标准 (6)7。

1质量控制措施 (6)7．2质量控制表单 (7)7．3检验标准 (7)1.适用范围本作业指导书适用于南方电网公司范围内新装设及运行中的计量用电流互感器（或电流互感器计量绕组）误差的现场检验。

2. 编写依据3。

作业流程(1)作业（工序)流程图图3－1 作业流程图4。

安全风险辨析与预控工作前安全风险辨析及措施见表4—1.请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人: 监理单位检查人：日期: 日期：注：检查结果：检查不合格：检查合格：无此项5. 作业准备6．作业方法6。

1作业准备6.1.1明确作业内容外观检查，绕组的极性检查，计量绕组的误差检验，退磁(可选）。

6.1.2外观检查，如有下列缺陷之一者，需修复后方予检验.外观损伤，绝缘套管不清洁。

对油浸式，油标指示位置不合乎规定;对环氧树脂式，有裂痕。

铭牌及必要的标志不完整(包括技术参数、极性标志、额定绝缘水平、互感器型号、出厂序号、制造年月、准确度等级等）.接线端钮缺少、损坏或无标记。

6。

1。

3明确试验接线用比较法进行电流互感器误差检验，其原理接线见图1。

图6-1:检验电流互感器误差的原理接线图图中：Ty-—调压器；Ts——升流器；CTo——标准电流互感器；CTx——被试电流互感器Z——电流负载箱6。

2 作业方法6。

2。

1一次试验线的连接（1）一次电流线截面应根据被试电流互感器的额定一次电流选取.（2）应尽量减小一次连线的长度.必要时，应采取措施将标准电流互感器和升流器置于被试电流互感器最小距离范围内（将试验设备抬高）。

油浸式电流互感器交接试验作业指导书编码：BDYCSY-02审查：编写：二○○九年八月目录1. 工程概况及适用范围12. 编写依据13. 作业流程23.1作业（工序）流程图23.2工序安排34. 作业准备34.1 人员配备34.2 工器具及仪器仪表配置35. 作业方法45.1试验前将每个电流互感器表面（及末屏）擦拭干净；4 6．安健环控制措施46.1 控制措施46.2 危险点辨识57.质量控制措施及检验标准51. 工程概况及适用范围xx变电站本期220千伏母线结线方式为双母接线，四回出线、一个母联间隔、两个主变间隔、一个PT间隔；110千伏为双母接线、八回出线、一个母联间隔、两个主变间隔、一个PT间隔；10千伏为两段10千伏母线、二十回馈线、十二组电容器组、两台315千伏A站用变。

站内配置两台240MVA的主变。

干式电流互感器交接试验作业指导书适应本工程的220千伏及110千伏系统上的油浸式电流互感器。

3. 作业流程5.作业方法5.1试验前将每个电流互感器表面（及末屏）擦拭干净；5.1.1测量电流互感器的绝缘电阻：用2500V摇表测量一次绕组对二次及地的绝缘电阻；用1000V摇表分别测量二次绕组间及地的绝缘电阻；绝缘电阻值不宜低于1000MΩ。

5.1.2电流互感器的极性检查：用试验线将蓄电池和电压互感器的一次绕组连接（具体接线如图所示），用指针万用表（挡位放在最小电流挡上）的表笔分别接在补测的二次绕组端子上。

将蓄电池的“＋”极线碰接到一次绕组的“L1”，同时观察指针万用表的指针是否先向正方向后回复到“0”摆动。

然后拉开蓄电池的“＋”试验线，同时观察指针万用表的指针是否先向负方向后回复到“0”摆动5.1.3电流互感器一、二次绕组直流电阻测量：用单臂电桥测量；5.1.4测量保护组CT 的励磁特性曲线：试验时电压从零递升上去，以电流为基准，读取电压值，直至额定电流。

保护组及计量组均应进行此项试验；5.1.5变比检查：在一次绕组通入电流，二次绕组接电流表，读取一、二次绕组电流值；5.1.6介损损耗因数及电容量测量：一次绕组对末屏的介损值应不大于出厂值的130%（≤0.5％），电容量与出厂值的差别不超出±5%；末屏对二次绕组及地的介损值不大于2%。

干式电抗器交接试验方案一、试验前的准备工作1.核对试验设备和仪器的准备情况，确保试验的顺利进行。

2.获得电抗器的产品资料和制造方提供的技术特性参数，包括额定电压、额定无功功率、温升限值等。

3.对试验区域进行安全检查，防止可能影响试验的因素，如温度过高、湿度过大、粉尘沉积等。

二、试验内容和方法1.安装和连接a)将试验电抗器与电力系统的其他设备连接，确保连接正确可靠。

b)根据电抗器的额定电压和额定频率，选择适当的变压器和电源，连接至试验电抗器。

c)使用合适的电缆连接试验电抗器与试验仪器，以便进行数据采集和监测。

2.额定电压测量a)对试验电容器施加额定电压，持续一段时间，记录电容器的电流变化情况。

b)根据试验电容器的电流和额定电压，计算电容器的电阻和电抗特性。

c)重复此过程多次，以确保结果的准确性。

3.耐压试验a)逐渐增加电容器的电流至额定电流，并持续一段时间，记录电容器的电压变化情况。

b)根据试验电容器的电压和额定电流，计算电容器的电阻和电抗特性。

c)重复此过程多次，以确保结果的准确性。

4.温升试验a)对试验电容器施加额定电压，持续一段时间，记录电容器的电流和温度变化情况。

b)根据试验电容器的电流和温度变化，计算电容器的温升情况。

c)重复此过程多次，以确保结果的准确性。

d)检查试验电容器的温升是否超过制造方提供的限值要求，以确保电容器的安全运行。

5.静态特性试验a)对试验电容器施加不同的电压值，记录电容器的电流变化情况。

b)根据试验电容器的电流和电压，计算电容器的电阻和电抗特性。

c)重复此过程多次，以确保结果的准确性。

三、试验结果的评估1.对试验数据进行分析和处理，计算试验电容器的参数和特性。

2.将试验数据与制造方提供的技术要求进行对比，评估试验结果是否符合要求。

3.对于不符合要求的试验结果，进行进一步的调查和分析，找出原因并采取相应的措施。

四、试验报告和记录1.将试验过程中的数据、参数和特性记录下来，包括试验电容器的额定电压、额定无功功率、温升情况、电压-电流曲线等。
