220kV电流互感器交接试验作业指导书

编号：Q/×××

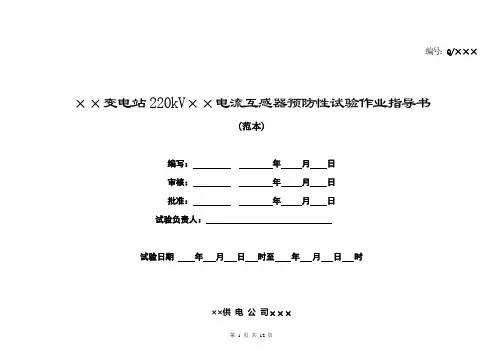

××变电站220kV××电流互感器预防性试验作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
××供电公司×××
1适用范围
本作业指导书适用于××变电站220kV××油浸式电流互感器试验现场预防性试验试验。

2引用文件
GB 1208 --1997 电流互感器
DL/T 596—1996电力设备预防性试验规程
DL/T 727--2000 互感器运行检修导则
3试验前准备工作安排
3．1准备工作安排
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7附录。

1．编制依据《工程建设标准强制性条文》电力工程部分，国家建设部（2006年版）；《电气装置安装工程电气设备交接试验标准》GB50150—2006；《电力建设安全工作规程》（火力发电厂部分）。

《电力建设安全健康与环境管理工作规定》2002年；《防止电力生产重大事故的二十五项重点要求》2000年版；江苏省如高高压电气有限公司、山东泰开电气有限公司设备说明书及出厂证件；2．工程概况：工程名称和试验范围：国电大武口发电厂上大压小热电联产（2×330MW）工程，220kV 屋外配电装置采用3/2电气主接线形式，试验范围包括电流互感器、电压互感器、隔离开关、六氟化硫断路器等。

主要工作量包括：220kV电流互感器6组，其型号为IOSK245；220kV电容式电压互感器6组，其中2组母线电压互感器（单相）和4组线路电压互感器（三相），其型号为TEMP-220SU(其中进线和母线电压互感器不带载波装置)；六氟化硫断路器6组，其型号分别为LTB245E1-3P（四组）、LTB245E1-1P（两组）；高压隔离开关12组，其型号为GW7A-252。

3.试验准备及具备的条件：人员准备：高压试验技术员1名、继电保护技术员1名、电测仪表检定员1名、试验员2名；试验人员应熟悉图纸、设备，准备好要使用的仪器仪表。

具备的条件：电流互感器、电压互感器、六氟化硫断路器等设备安装就位，对于断路器试验要求能进行分、合闸操作。

做介质损耗角正切值tgδ试验要求环境温度应不低于5℃。

4.主要试验仪器设备：2500V、1000V兆欧表、3628D全自动变比测试仪、AI-6000型介质损耗测试仪、标准电容、交直流分压器、HLDZ-1回路电阻仪、升流器、电流互感器、调压器、1#干电池、机械万用表、电流表（）、电流表（）电压表（0-600V）、试验变压器、KC-98H4型开关机械特性测试仪。

5.试验程序及试验方法：电流互感器试验：试验项目：测量绕组的绝缘电阻；测量绕组的直流电阻；测量电流互感器的励磁特性曲线；检查互感器引出线的极性；检查互感器的变比；测量电流互感器介质损失角正切值tgδ；试验步骤及要求：测量绕组的绝缘电阻。

编号：Q/×××
××变电站220kV××电流互感器交接试验作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
××供电公司×××
1适用范围
本作业指导书适用于××变电站220kV××油浸式电流互感器试验现场交接试验。

2引用文件
GB 1208 --1997 电流互感器
GB 50150 --1992 电气装置安装工程电气设备交接试验标准
DL/T 727--2000 互感器运行检修导则
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7附录
电流互感器试验原始记录。

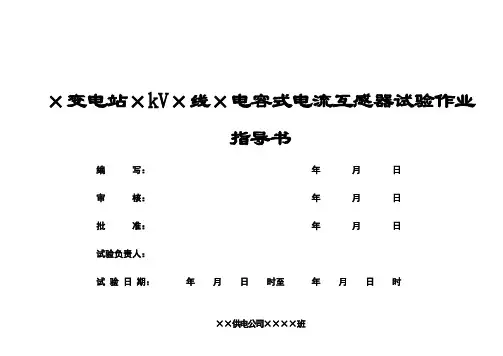

×变电站×kV×线×电容式电流互感器试验作业指导书编写：年月日审核：年月日批准：年月日试验负责人：试验日期：年月日时至年月日时××供电公司××××班1 适用范围本作业指导书仅适用于××变电站×kV×线×电容式电流互感器交接试验标准化作业,大修后、预防性、必要时的试验可以参照本作业指导书进行修编,保留必要的试验项目即可。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书发布时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。

国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号电业安全工作规程（热力和机械）电安生[1994]227号安全生产工作规定国家电网总[2003]407号电力设备预防性试验规程 DL/T 596-1996电流互感器出厂说明书及出厂试验报告电气装置安装工程电气设备交接试验标准 GB50150－91安徽电网电力设备预防性试验规程（试行）电生[2005]255号局部放电试验 GB/T 7354--2003试验仪器使用说明书3试验前准备工作安排3.1 准备工作安排3.2 人员要求3.3 仪器仪表和工具3.4 危险点分析3.5 人员分工4 试验程序4.1 开工4．2试验项目和操作标准4.3 竣工5 试验总结6 作业指导书执行情况评估7 附录试验记录电容式电流互感器试验原始记录。

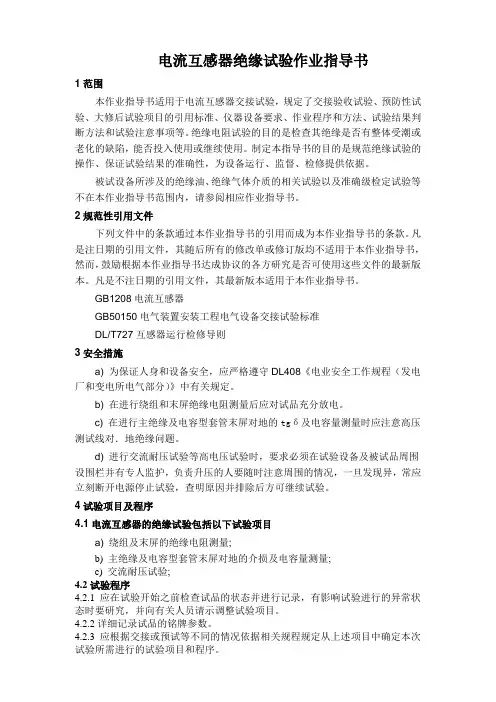

电流互感器绝缘试验作业指导书1范围本作业指导书适用于电流互感器交接试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序和方法、试验结果判断方法和试验注意事项等。

绝缘电阻试验的目的是检查其绝缘是否有整体受潮或老化的缺陷，能否投入使用或继续使用。

制定本指导书的目的是规范绝缘试验的操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

被试设备所涉及的绝缘油、绝缘气体介质的相关试验以及准确级检定试验等不在本作业指导书范围内，请参阅相应作业指导书。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB1208电流互感器GB50150电气装置安装工程电气设备交接试验标准DL/T727互感器运行检修导则3安全措施a) 为保证人身和设备安全，应严格遵守DL408《电业安全工作规程（发电厂和变电所电气部分）》中有关规定。

b) 在进行绕组和末屏绝缘电阻测量后应对试品充分放电。

c) 在进行主绝缘及电容型套管末屏对地的tgδ及电容量测量时应注意高压测试线对．地绝缘问题。

d) 进行交流耐压试验等高电压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异，常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

4试验项目及程序4.1电流互感器的绝缘试验包括以下试验项目a) 绕组及末屏的绝缘电阻测量;b) 主绝缘及电容型套管末屏对地的介损及电容量测量;c) 交流耐压试验;4.2试验程序4.2.1应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究，并向有关人员请示调整试验项目。

4.2.2详细记录试品的铭牌参数。

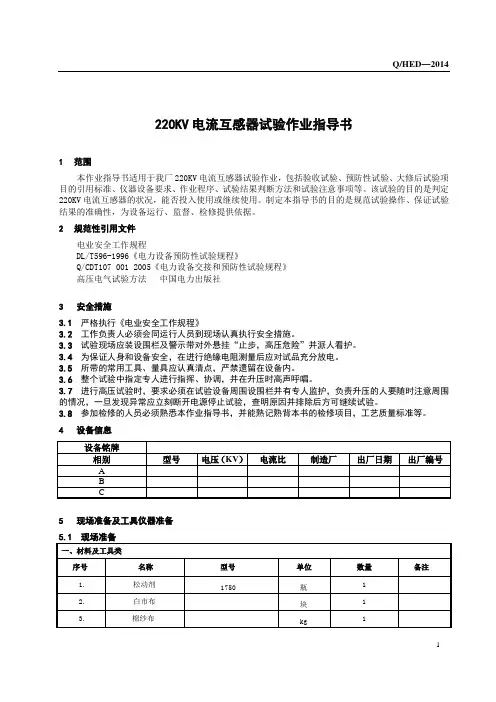

Q/HED—2014 220KV电流互感器试验作业指导书1范围本作业指导书适用于我厂220KV电流互感器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。

该试验的目的是判定220KV电流互感器的状况，能否投入使用或继续使用。

制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

2规范性引用文件电业安全工作规程DL/T596-1996《电力设备预防性试验规程》Q/CDT107 001 2005《电力设备交接和预防性试验规程》高压电气试验方法中国电力出版社3安全措施3.1严格执行《电业安全工作规程》3.2工作负责人必须会同运行人员到现场认真执行安全措施。

3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。

3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。

3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。

3.6整个试验中指定专人进行指挥、协调，并在升压时高声呼唱。

3.7进行高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

3.8参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

4设备信息5现场准备及工具仪器准备15.2工作准备□工器具已准备完毕，材料、试验仪器已落实。

□作业文件已组织学习，工作组成员熟悉本作业指导书内容。

W15.3办理相关工作票□检查验证工作票。

W26试验项目220KV电流互感器试验包括以下试验项目：a)测量绝缘电阻。

b)介质损耗及电容量测量试验。

c)绝缘油试验。

7试验工序及质量标准7.1测量绝缘电阻7.1.1试验目的□有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

7.1.2适用范围□交接、大修、预试、必要时。

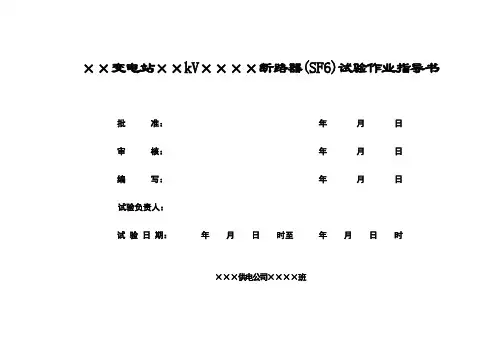

××变电站××kV××××断路器(SF6)试验作业指导书批准：年月日审核：年月日编写：年月日试验负责人：试验日期：年月日时至年月日时×××供电公司××××班1适用范围本作业指导书仅适用于××变电站××kV××××断路器（SF6）交接试验标准化作业,大修后、预防性、必要时的试验可以参照本作业指导书进行修编,保留必要的试验项目即可。

2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书发布时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。

国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号电业安全工作规程（热力和机械）电安生[1994]227号安全生产工作规定国家电网总[2003]407号电力设备预防性试验规程 DL/T 596-1996安徽电网电力设备预防性试验规程（试行）电生[2005]255号电气装置安装工程电气设备交接试验标准 GB 50150-91高压开关设备常温下的机械试验 GB/T 3309--1989试验仪器使用说明书3试验前准备工作安排3.1 准备工作安排3.2 人员要求3.3 仪器仪表和工具3.4 危险点分析3．5人员分工4 试验程序4.1 开工4.2 试验项目和操作标准4．3竣工5 试验总结6 作业指导书执行情况评估7附录试验记录：SF6断路器试验记录。

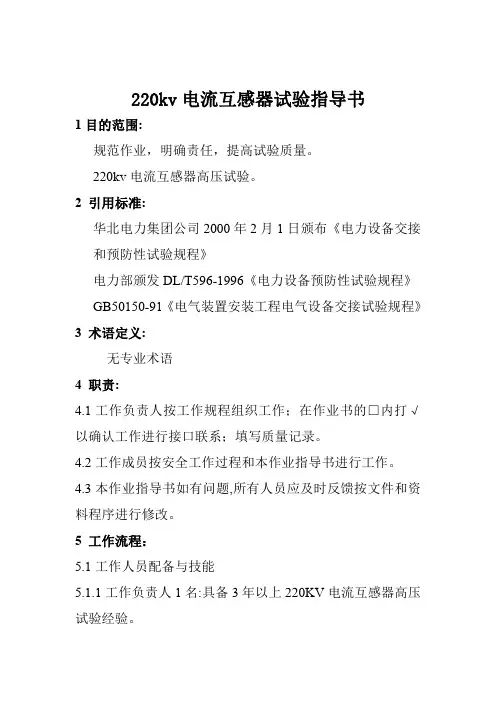

220kv电流互感器试验指导书1目的范围:规范作业，明确责任，提高试验质量。

220kv电流互感器高压试验。

2引用标准:华北电力集团公司2000年2月1日颁布《电力设备交接和预防性试验规程》电力部颁发DL/T596-1996《电力设备预防性试验规程》GB50150-91《电气装置安装工程电气设备交接试验规程》3术语定义:无专业术语4职责:4.1工作负责人按工作规程组织工作；在作业书的□内打√以确认工作进行接口联系；填写质量记录。

4.2工作成员按安全工作过程和本作业指导书进行工作。

4.3本作业指导书如有问题,所有人员应及时反馈按文件和资料程序进行修改。

5工作流程：5.1工作人员配备与技能5.1.1工作负责人1名:具备3年以上220KV电流互感器高压试验经验。

5.1.2专责试验工1名：具备2年以上220KVCT高压试验经验。

5.1.3试验工2名：具备电气试验知识5.2使用设备、仪器仪表5.2.1M-2000交流电桥一套。

5.2.2JDC-1兆欧表一块。

5.2.3计算器一台。

5.2.4绝缘绳一卷。

5.2.5温度计一根。

5.2.6电源线盘一个。

5.2.7遮栏一套。

5.2.8绝缘杆一根。

5.2.9地线、屏蔽线若干。

5.3消耗性材料。

5.3.11.5伏5号电池8节。

5.3.2砂纸2张。

5.4工作流程：5.5工作项目及工作要求5.5.1工作前准备：5.5.1.1工作前由工作负责人组织学习试验规程和本试验指导书。

是□5.5.1.2工作负责人及成员查看历史试验报告。

是□5.5.2安全、组织、技术措施：5.5.2.1全部试验由高压班负责,变配电班配合。

是□5.5.2.2试验所需人员不少于四人。

是□5.5.2.3由变配电班将CT进线及出线断开,并保持足够安全距离。

是□5.5.2.4试验前应由继电保护班退出小母差保护。

是□5.5.2.5试验现场应装设围栏对外悬挂“止步、高压危险”并派人看护。

是□5.5.2.6进入试验现场时,负责人必须交待试验现场安全注意事项,在现场试验准备工作完成后,对所有参试人员必须有明确的责任分工。

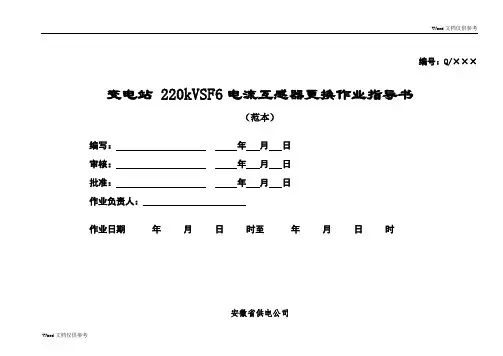

编号：Q/×××变电站 220kVSF6电流互感器更换作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时安徽省供电公司1范围本作业指导书适用于安徽省电力公司SF6电流互感器更换工作。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GBJ 148—1990电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB/T 12022 工业六氟化硫GB/T 8905-1996《六氟化硫电器设备中气体管理和检测导则》DL/T 727—2000 互感器运行检修导则电生 2005 255号《安徽电网电力设备预防性试验规程（试行）》DL 5027 电力设备典型消防规程DL 5009.3—1997 电力建设安全工作规程（变电所部分）电安生[1994]227号电业安全工作规程（热力和机械）国家电网公司电业安全工作规程（发电厂和变电所电气部分）电流互感器安装说明书3 修前准备3.1 准备工作安排3.2 人员要求3.3 备品备件3.4 工器具3.5 材料3.6 SF6电流互感器调换作业定置图及围栏图3.7 危险点分析3.8 安全措施3.9 人员分工4 SF6电流互感调换作业流程图负责人：5 作业程序及作业标准5.1 开工5.2 检修电源的使用5.3 检修内容和工艺标准5.4竣工6 验收记录7作业指导书执行情况评估8 附录8.1 设备主要技术参数。

目录1工程概况及工程量2编制依据3调试准备及作业条件4 调试方法及要求5本作业指导书执行的《工程建设标准强制性条文》条款6调试标准及要求7职业安全健康与环境保证措施及文明施工要求8附录附录一：施工危险因素辨识、评价及控制对策表附录二：施工环境因素辨识、评价及控制对策表附录三：作业指导书交底记录表附录四：作业指导书实施小结表1 工程概况及工程量1.1该作业指导书适用于220kV变电站电流互感器试验。

2编制依据2.1《现场绝缘试验实施导则》DL/T 474.1~ DL/T 474.5-20062.2《制造厂说明书和技术文件》2.3《设计院设计图纸和技术要求》2.4《电力建设安全规程》2.5《电气装置安装工程电气设备交接试验标准》GB50150－20063调试准备及作业条件3.1电流互感器本体就位后，配合安装人员检查所有附件是否齐全,并检查所有产品是否符合技术协议要求。

3.2 现场已清理，无杂物放置。

3.3试验设备现场已就位，安全工器具齐全。

3.4 调试现场具有380/220V交流试验电源，且试验电源可靠，容量充足。

3.5在进行电流互感器试验前，通知制造厂、监理公司代表和业主代表到现场监督。

3.6 SF6电流互感器按要求充入合格的SF6气体。

3.7作业活动的职责、分工和权限在试验过程中，所有技术问题由技术员主要负责，技术员除了做好本职工作外，还应协助班组长做好班组工作，合理分配劳动力，合理安排工作。

班长主要负责工作安排，调节劳力安排，工作安排（包括安全工作）。

作业组长及组员应认真完成班、组长交给的任务，且保质保量完成。

3.8 试验设备：4调试方法及要求4.14.2．接口点关系：电流互感器已安装完成,油浸式电流互感器绝缘油试验都合格，SF6式电流互感器充气完成。

4.3试验方法4.3.1测量电流互感器一、二次绕组的绝缘电阻：4.3.1.1断开被试品电源，拆除或断开对外的一切连线，将被试品接地充分放电；放电时应该用绝缘棒等工具进行，不得用手碰触放电导线。

220kV充油式电流互感器更换作业指导书一、作业目的：本作业旨在指导工作人员进行220kV充油式电流互感器的更换作业，确保设备的正常运行，提高电力系统的可靠性和安全性。

二、作业前准备：1. 确认更换作业所需的220kV充油式电流互感器的型号、规格和数量，并准备相应的备品备件。

2. 确保工作人员具备相关的技能和经验，并配备必要的个人防护装备。

3. 确认更换作业所需的工具和设备的完好性和可用性，并做好相应的校验和检测工作。

4. 确认更换作业所需的工作区域的安全性，包括检查并清理可能存在的障碍物和危险品。

三、作业步骤：1. 断电操作：a. 根据相关的操作规程，确保将220kV电流互感器的供电线路断开，并进行相应的标识和锁定，以确保工作区域的安全。

b. 确认断电操作的准确性，并进行必要的测试和验证。

2. 油封处理：a. 使用相应的工具，将充油式电流互感器的油封部分拆卸下来。

b. 将拆卸下来的油封部分进行清洗，并进行必要的维护和检修。

c. 根据设备的要求，更换新的油封，并确保其安装的正确性和紧固性。

3. 互感器更换：a. 使用起重设备将原有的220kV充油式电流互感器进行拆卸，并进行必要的清洗和维护。

b. 将新的220kV充油式电流互感器安装到相应的位置，并确保其与其他设备的连接牢固可靠。

c. 进行必要的测试和验证，确保新安装的电流互感器的性能和功能正常。

4. 油封恢复：a. 将之前拆卸下来的油封部分进行恢复安装，并确保其与电流互感器的连接紧密可靠。

b. 进行必要的测试和验证，确保油封的性能和功能正常。

5. 断电恢复：a. 根据相关的操作规程，将220kV电流互感器的供电线路恢复，并进行相应的解锁和解标识操作。

b. 进行必要的测试和验证，确保电流互感器的供电和运行正常。

四、作业安全注意事项：1. 严格遵守相关的操作规程和安全操作要求，确保作业人员的人身安全。

2. 在作业过程中，注意防止油封部分的损坏或污染，避免引起其他故障。

220kV SF6电流互感器检修作业指导书DQ-0031总则1.1目的为了加强XXXXXX220KV组合电器检修技术工作，确保SF6电流互感器检修工作符合工艺质量和文明安全管理要求，并确保该工作全过程无不安全情况发生，确保SF6电流互感器检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。

1.2范围本指导书适用于XXXXXX220KV组合电器SF6电流互感器的检修。

2规范性引用文件（含验收标准等）《六氟化硫设备中气体管理和检测导测》 GB/T8905-1996《电力设备预防性试验规程》DL/T 596-1996《电业安全工作规程》（发电厂和变电站电气部分）DL408—1991 《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》 DL/T 555—2004《发电企业设备检修导则》DL/T 838—2003《XXXXXX安健环作业指导书初稿编写规范》《XXXXXX220kV 电流互感器检修维护技术规程》3 作业过程控制3.1 作业准备3.1.1 人员配备序号人员分工人数资质要求备注1 工作负责人（专责检修工）1具备电气工作票工作能力与资格，具备3年以上检修工作经验2 工作组成员（检修工）3熟悉《电业安全工作规程》，具备电气工作票工作资质或条件3 其他成员（辅助工或外委员工）若干具有电工证资质或条件3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）序号类别名称规格备注1 测量仪器数字万用表最大量程750V SF6气体微水分析仪DP19型SF6气体探测仪（密度检测仪）GAS CHECK型SF6气体泄漏检测仪(5点)3-026-R002+3-716-R002含氧量测定仪麦氏真空表电流互感器特性试验仪兆欧表微欧仪2 作业工器具GIS外壳内部吸尘器SF6气体回收装置B2000R35起吊各种设备的专用吊具组合工具塞尺游标卡尺套筒工具梯子手锤尖嘴钳套筒扳手梅花扳手园挫平挫管钳子吊筐钢丝刷电源盘电动葫芦手电3 安全防护用品防毒面具防护服3.1.3消耗材料包括备品序号名称规格单位数量备注1 件 1 山东泰开公司2 O型密封圈套山东泰开公司3 SF6气体瓶 34 N2气体瓶 15 吸附剂KG 30 山东泰开公司6 密封垫相套 3 山东泰开公司7 润滑脂55号桶 2 山东泰开公司8 润滑脂G号二硫化钼 2 山东泰开公司9 润滑脂SH-45 2 山东泰开公司10 无毛纸卷 211 无水酒精12 干净白布米1013 白布带卷 514 螺丝紧固剂瓶 115 塑料薄膜卷 116 油漆KG 217 漆刷把 118 水砂纸800# 张103.2 作业过程及风险预控序号作业步骤或项目内容风险描述预制措施备注1 做安全措施工作负责人不到现场核实安全措施。

220kV电流互感器及套管试验方案1. 适用范围：本方案适用于电力系统中220KV电流互感器及套管的试验。
