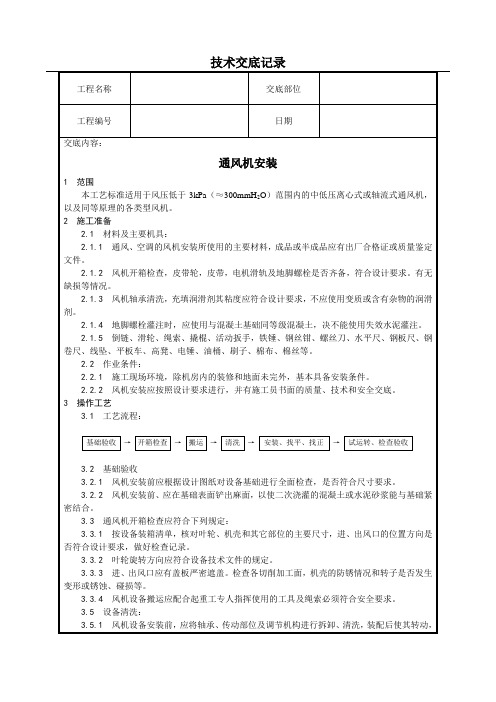

技术交底(通风机安装)

消防排烟及通风工程技术交底技术交底记录表C2-1工程名称：消防排烟及通风工程施工单位：编号：交底日期：交底提要：本次交底内容为消防排烟及通风工程的相关材料、机具准备、质量要求及施工工艺。

具体内容如下：一、施工准备一）作业条件消防排烟及通风施工前，需进行风管的半成品加工。

在建筑物抹灰、粉刷结束后及地面清扫完成后，方可进行消防排烟及通风风管安装及设备安装。

为配合工程整体同步竣工，消防排烟及通风施工可以提前进行，但必须满足以下条件：1、混凝土结构工程必须经过结构验收和核定。

2、砖混结构工程必须完成初装修。

3、作好成品保护，风管及风机设备不应破损及被灰、浆污染。

4、必须保证风管及风机设备符合规范要求。

5、已向消防排烟及通风制作、安装的操作人员做好技术交底。

二）材质要求1、热镀锌板：热镀锌板的规格、厚度必须符合设计要求，并应有出厂合格证。

进场时需检验规格、厚度、外观质量，并用卡尺检验厚度是否符合国家标准。

2、风机设备：风机设备的规格、型号及功率必须符合设计要求，并应有出厂检验报告、合格证及3C认证。

3、风机设备支撑吊架：根据风机设备功率、重量大小选择相应规格的角钢、槽钢，并根据设计要求检查风机设备基础。

4、风管吊架：根据风管大小选择相应规格的角钢、槽钢及吊杆。

5、连接密封垫：根据风管大小、风机设备规格正确选择相应的连接密封垫。

6、辅助材料：膨胀螺丝、吊杆螺丝、设备固定螺丝、密封胶等。

三）工器具1、镀锌板剪刀、克丝钳、尖嘴钳、扳手、电工刀、一字及十字螺丝刀。

2、电焊机、切割机、折边机。

3、活动操作架、人字楼梯等。

二、质量要求一）主控项目1、风机设备支撑吊架必须安装平稳牢固，不得有松动现象。

2、风管加工必须符合设计及规范要求，不得随意改变风管材质及管径。

3、风管吊安装必须安装平稳牢固，密封必须符合要求，水平及垂直线必须符合安装规范要求，不得有松动现象。

4、排、送风口安装，风口活动灵活，安装平稳牢固，不得有松动现象。

通风空调工程技术交底一、项目概述通风空调工程是指在建造物内安装、调试和维护通风和空调系统的过程。

本文将详细介绍通风空调工程的技术要求和操作流程，以确保工程的顺利进行和质量的保证。

二、技术要求1. 设计要求：通风空调系统的设计应符合国家相关标准和规范，包括但不限于《建造通风与空气调节设计规范》、《建造给水排水设计规范》等。

设计应充分考虑建造物的使用功能、人员密度、环境要求等因素，确保系统的运行效果和舒适度。

2. 施工要求：（1）材料选择：施工过程中应使用符合国家标准的通风空调设备和材料，确保其质量和安全性能。

（2）施工流程：按照设计要求，先进行设备安装，包括通风机、空调机组、风管等的安装和连接。

然后进行系统调试，确保系统正常运行。

最后进行维护和保养工作，定期检查设备和清洁风管，确保系统的长期稳定运行。

（3）施工安全：施工过程中应遵守相关安全规定，确保施工人员的人身安全和设备的安全性能。

3. 质量控制：（1）材料检验：在施工前，应对通风空调设备和材料进行检验，确保其质量符合设计要求。

（2）施工质量检查：施工过程中应定期进行质量检查，包括设备安装质量、系统调试结果和维护保养工作等，确保工程质量符合设计要求。

（3）验收标准：工程竣工后，应进行验收，验收标准包括系统运行效果、舒适度、噪音水平等，确保工程质量符合设计要求。

三、操作流程1. 设备安装：（1）准备工作：清理施工现场，确保安全和整洁。

检查设备和材料的质量，确认无损坏和缺陷。

（2）安装通风机：根据设计要求，将通风机安装在预定位置，并进行固定和连接。

（3）安装空调机组：根据设计要求，将空调机组安装在预定位置，并进行固定和连接。

（4）安装风管：根据设计要求，将风管安装在预定位置，并进行连接和密封。

2. 系统调试：（1）电气接线：根据设备的电气图纸，进行电气接线，确保设备能正常供电。

（2）系统调试：按照设备厂家提供的操作手册，对通风空调系统进行调试，包括启动设备、调整风速和温度等参数，确保系统正常运行。

防排烟技术交底 The manuscript was revised on the evening of 2021防排烟系统技术交底工程名称:川航重庆基地配套设施及飞行员公寓工程施工单位：重庆建工第三建设有限责任公司一、风机的安装1．施工程序基础验收→开箱检查→搬运→清洗→吊装→找平找正→试运行→验收2．通风机安装方法及要求 a.安装前对风机进行开箱检查，核对叶轮、机壳和其他部位的主要尺寸、叶轮旋转方向、进风口、出风口位置及其他质量情况。

轴承、传动部位及调节机构应进行拆卸清洗，装配后使其转动灵活。

b.通风机搬运和吊装时，绳索不得捆缚在转子和机壳或轴承盖的吊环上，不得损伤机件表面，不得直接方在地上滚动或移动。

c.根据图纸和设备技术文件的要求设置基础、减震器、找平找正，安装在墙洞内的轴流风机，预留墙洞内一定要准确。

安装过程中，随时复核风机轴和电动机轴的不同轴度、机组的纵横的水平度、叶轮与机壳间的间隙。

d.风机试运转：经过全面检查后洞收盘车，对电源架限进行检查后方可送电试车，试运转持续时间一般不应少于2小时。

运转后再检查风机减震基础有无移位和损坏现象，并做好纪录。

二、风管及附件安装风管及部件安装方法及要求：1风管与配件可拆卸的接口,不得设在墙和楼板内。

2支、吊、托架的预埋件或膨胀螺栓，位置应准确、牢固可靠，埋入部分不得油漆，并应去除油污。

3不保温支、吊、托架间距如无设计要求应遵照下列执行。

（1）水平安装：风管直径或大边长小于400 mm，间距≤4 m；大于或等于400 mm，则间距≤3 m。

（2）垂直安装：间距≤4 m但每根立关系密切的固定件应≥2个。

（3）保温管应符合设计要求。

（4）支、吊、托架不得设置在风口、阀门、检视门外。

吊架不得直接吊在法兰上，并在适当设防止摆动的固定点。

支、吊、托架宜设在保温层外部，不得损伤保温层。

4.法兰的垫料厚度宜为3—5mm,垫料不得凸入管内.连接法兰的螺栓,其螺母应在同一侧, 材质按设计要求进行。

一、工程名称：（请填写工程名称）二、工程概况：（请填写工程概况，包括通风机型号、数量、安装位置等）三、安全技术交底：1. 进入施工现场的操作人员必须戴好安全帽，系好帽带。

操作人员严禁穿硬底鞋及有跟鞋作业。

2. 施工现场应设置明显的安全警示标志，确保操作人员能够清晰识别危险区域。

3. 通风机安装过程中，操作人员必须遵守以下规定：（1）通风机入井前，必须经机电科检查验收，试运转合格后方可入井；（2）通风机运送过程中，必须使用吊链起吊，轻拿轻放，防止通风机在运送过程中受损；（3）安装通风机时，通风机和启动装置必须安装在进风巷道中，距掘进巷道回风口不得小于10m；（4）通风机安装地点全风压供给该处的风量必须大于通风机的吸风量，且通风机安装地点到回风口间的巷道中的最低风速不得低于0.15m/s。

4. 施工过程中，操作人员应随时注意通风情况，确保施工环境空气质量符合国家标准。

5. 高处作业时，必须采取以下安全措施：（1）设置安全防护栏，确保操作人员在高处作业时的安全；（2）操作人员必须佩戴安全带，并将安全带系在可靠位置；（3）高空作业时，应使用安全绳索，防止坠落。

6. 通风机安装过程中，如遇以下情况，应立即停止作业，并及时上报：（1）发现通风机或相关设备存在安全隐患；（2）施工过程中发生意外事故；（3）施工环境空气质量不符合国家标准。

7. 施工完成后，应进行以下检查：（1）检查通风机安装位置、方向是否符合设计要求；（2）检查通风机运行是否正常；（3）检查施工环境空气质量是否符合国家标准。

四、应急措施：1. 发生安全事故时，立即启动应急预案，组织救援；2. 保护事故现场，确保事故原因调查的准确性；3. 及时上报事故情况，按照相关规定进行处理。

五、交底人：（请填写交底人姓名及职务）六、接受交底人：（请填写接受交底人姓名及职务）七、交底日期：（请填写交底日期）八、备注：（如有其他事项，请在此处填写）请各相关人员认真学习本安全技术交底，确保通风机安装过程中的人身安全和工程质量。

通风机的机轴必须保持水平、风机与电动机用联轴节连接时，两轴中心线应在同一直线上。

通风机与电动机用三角皮带传动时进行找正，以保证电动机与通风机的轴线互相平行，并使两个皮带轮的中心线重合。

三角皮带拉紧程度一般可用手敲打已装好的皮带中间，以稍有弹跳为准。

交底人接受交底人
本表由施工单位填写，交底单位与接受交底单位各存一份。

技术交底记录
表C2-1
编号 08-C2-004
工程名称 北京印钞厂老车间改造工程
交底日期 2004年11月1日
施工单位
北京城建四公司
分项工程名称
风机安装
交底提要 风机安装相关材料、机具准备、施工工艺及质量标准等
审核人
交底人
接受交底人
交底内容：
(7) 通风机与电动机安装皮带轮时，操作者应紧密配合，防止将手碰伤。

挂
皮带时不要把手指伸入皮带轮内，防止发生事故。

(8) 风机与电动机的传动装置外露部分应安装防护罩，风机的吸入口或吸入
管直通大气时，应加装保护网。

(9) 通风机出口的接出风管应顺叶轮旋转方向接出弯管。

在现场条件允许的
情况下，应保证出口至弯管的距离A 大于或等于风口出口长边尺寸的1.5～2.5倍如果受现场条件限制达不到要求，应在弯管内设导流叶片弥补。

见下图:
7. 风机试运转：
经过全面检查手动盘车正常，电源正确后方可送电运转，运转持续时间不应小于2h 。

运转后，再进行检查风机减震基础有无移位和损坏现象，并做好记录。

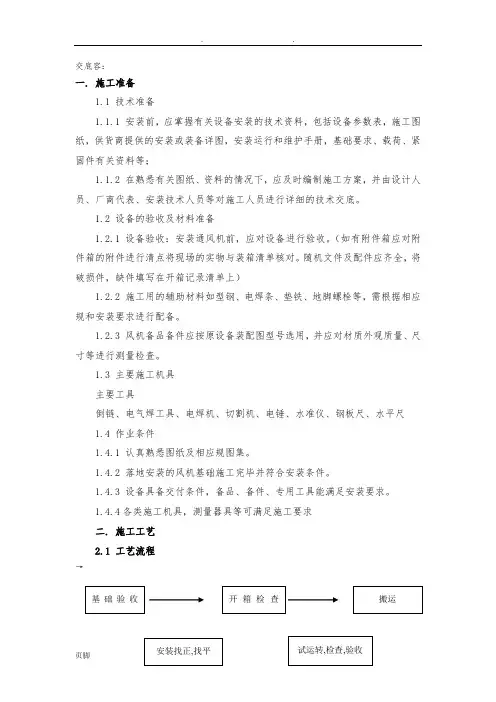

交底容：一. 施工准备1.1 技术准备1.1.1 安装前，应掌握有关设备安装的技术资料，包括设备参数表，施工图纸，供货商提供的安装或装备详图，安装运行和维护手册，基础要求、载荷、紧固件有关资料等；1.1.2 在熟悉有关图纸、资料的情况下，应及时编制施工方案，并由设计人员、厂商代表、安装技术人员等对施工人员进行详细的技术交底。

1.2 设备的验收及材料准备1.2.1 设备验收：安装通风机前，应对设备进行验收。

（如有附件箱应对附件箱的附件进行清点将现场的实物与装箱清单核对。

随机文件及配件应齐全，将破损件，缺件填写在开箱记录清单上）1.2.2 施工用的辅助材料如型钢、电焊条、垫铁、地脚螺栓等，需根据相应规和安装要求进行配备。

1.2.3 风机备品备件应按原设备装配图型号选用，并应对材质外观质量、尺寸等进行测量检查。

1.3 主要施工机具主要工具倒链、电气焊工具、电焊机、切割机、电锤、水准仪、钢板尺、水平尺1.4 作业条件1.4.1 认真熟悉图纸及相应规图集。

1.4.2 落地安装的风机基础施工完毕并符合安装条件。

1.4.3 设备具备交付条件，备品、备件、专用工具能满足安装要求。

1.4.4各类施工机具，测量器具等可满足施工要求二. 施工工艺2.1 工艺流程→⑴基础验收1．风机安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求，特别注意检查风机主体与电机基础标高是否协调。

2. 风机安装前，应用水平尺检查风机基础是否平整，如有不平整应及时与相关单位联系进行调整找平。

对于有预埋钢板的的基础要检查钢板位置是否符合风机安装要求如有不符及时与相关单位联系进行调整。

⑵开箱验收按装箱清单，核对附件及专用工具是否齐全，如有缺失及时与厂家联系进行补齐并填写好相应开箱检验记录。

⑶风机安装风机设备安装就位前，按设计图纸并依据建筑物的轴线、边缘线及标高线放出安装基准线。

将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔的杂物清除干净。
