电气安装技术交底记录
引言
本文档旨在记录电气安装项目的技术交底信息,确保所有相关人员对安装流程和要求有清晰的了解。
请在每次交底后填写以下表格。
项目信息
- 项目名称:
- 项目编号:
- 交底日期:
交底内容
安装流程
详细描述电气安装的步骤和流程。
安装要求
1. 按照相关标准和规范进行安装。
2. 安装过程中保证电气设备的安全操作。
3. 尽量减少电气线缆的交叉干扰。
4. 对电气设备进行定期检查和维护。
安全措施
1. 使用绝缘手套和其他个人防护装备。
2. 注意电气设备接地的正确操作。
3. 防止水和其他液体进入电气设备。
问题和回答
在交底过程中,相关人员提出的问题及回答记录如下:
签名确认
本次交底记录已详细阅读和审核,并确认理解相关要求。
结论
本文档记录了电气安装技术交底的内容,确保所有相关人员对安装流程、要求和安全措施有清晰的了解。
以上交底内容和问题回答均被记录并确认。
电器安装:安全技术交底电器安装:安全技术交底之相关制度和职责,交底内容:一、安生产:(1).各级分别签定安全生产责任状,履行自已的职责。
(2).施工人员进入现场必须遵守现场的安全制度,做好进场人员的安全教育,建立安全生产教育制度。
(3).严格执行操作规程,...交底内容:一、安生产:(1).各级分别签定安全生产责任状,履行自已的职责。
(2).施工人员进入现场必须遵守现场的安全制度,做好进场人员的安全教育,建立安全生产教育制度。
(3).严格执行操作规程,不违章施工和违章指挥。
(4).从事高空作业的人员要定期进行体验。
凡患有高血压病,贫血病,癫痫病以及其他不适合高空作业的,不得从事高空作业。
(5).从事无法采取可靠防护措施的高空作业人员,必须使用安全带,安全带要挂在牢固的地方,不得挂在带有剪断性的物体上。
(6).在恶劣的气候条件下(六级以上强风,大雨,大雪,大雾)禁止从事露天高空作业。
(7).严禁穿高跟鞋进入施工现场作业。
严禁酒后作业。
(8).不准从各种脚手架上爬上爬下,禁止乘坐吊运大模板,楼板和吊笼等非乘人的垂直运输设备上下。
不准在吊车吊物范围下行走及停留。
(9).作业中禁止投掷物料,清除楼内物料时应设溜槽或使用垃圾桶。
手持工具和零星物料应随手放在工具袋内。
用塔吊往高处吊管时,必须绑牢,并应设专人看管。
(10).用车辆运输管材,物件要绑扎牢固。
人力搬运,落要一致,通过沟、坑不得负重跨越。
(11).不得使用拉头活动,摇晃的梯子。
(12).现场行走注意钉子扎脚及钢筋茬拌脚。
(13).剔洞槽时要戴防护镜,以免灰块、凿子毛刺伤眼。
(14).作业中禁止互相推打,闹玩。
(15).使用电锤、电钻、砂轮机等机具,要检查地线是否完整、接地效果是否可靠,使用电钻禁止戴手套,使用砂轮机要戴防护眼镜。
(16).使用手持电动工具必须接带漏电装置的供电电源。
(17).电气焊及施工用火,要开用火证,清理易燃物,下班后进行检查。
技术交底记录2014年3 月20 日
技术交底记录2014 年3 月20 日
技术交底记录2014 年3月20 日
技术交底记录2014 年3月20 日
技术交底记录2014 年 3 月20 日
技术交底记录2014 年3月20 日
技术交底记录
日
2014 年3月20
技术交底记录2014年7月20 日
技术交底记录2014 年 3 月20 日
技术交底记录2014 年3 月20 日
技术交底记录2014 年3月20 日
技术交底记录2014 年3月20 日
技术交底记录2014 年3月20 日
市工程质量监视站监制技术交底记录
2014 年3月20 日
市工程质量监视站监制技术交底记录
2002 年3 月20 日
市工程质量监视站监制
技 术 交 底
记 录
2014 年 3 月20 日
市工程质量监视站监制技术交底记录
2014 年3月20 日。

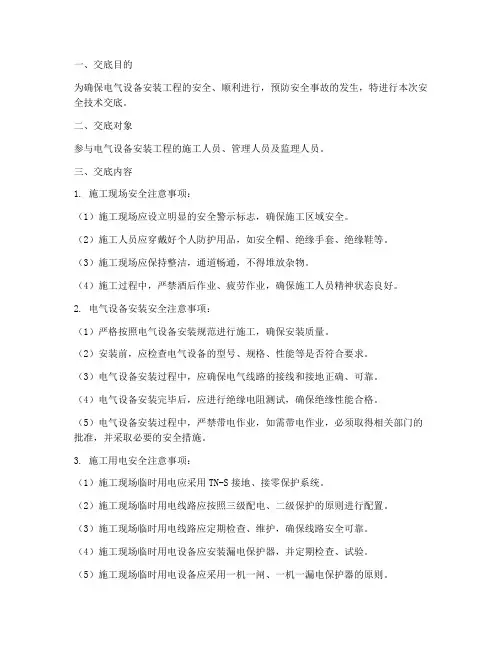

一、交底目的为确保电气设备安装工程的安全、顺利进行,预防安全事故的发生,特进行本次安全技术交底。
二、交底对象参与电气设备安装工程的施工人员、管理人员及监理人员。
三、交底内容1. 施工现场安全注意事项:(1)施工现场应设立明显的安全警示标志,确保施工区域安全。
(2)施工人员应穿戴好个人防护用品,如安全帽、绝缘手套、绝缘鞋等。
(3)施工现场应保持整洁,通道畅通,不得堆放杂物。
(4)施工过程中,严禁酒后作业、疲劳作业,确保施工人员精神状态良好。
2. 电气设备安装安全注意事项:(1)严格按照电气设备安装规范进行施工,确保安装质量。
(2)安装前,应检查电气设备的型号、规格、性能等是否符合要求。
(3)电气设备安装过程中,应确保电气线路的接线和接地正确、可靠。
(4)电气设备安装完毕后,应进行绝缘电阻测试,确保绝缘性能合格。
(5)电气设备安装过程中,严禁带电作业,如需带电作业,必须取得相关部门的批准,并采取必要的安全措施。
3. 施工用电安全注意事项:(1)施工现场临时用电应采用TN-S接地、接零保护系统。
(2)施工现场临时用电线路应按照三级配电、二级保护的原则进行配置。
(3)施工现场临时用电线路应定期检查、维护,确保线路安全可靠。
(4)施工现场临时用电设备应安装漏电保护器,并定期检查、试验。
(5)施工现场临时用电设备应采用一机一闸、一机一漏电保护器的原则。
4. 施工现场急救措施:(1)施工现场应配备必要的急救药品和器材。
(2)施工人员应掌握基本的急救知识,如心肺复苏、止血等。
(3)发生意外事故时,应立即组织人员进行救治,并及时联系医疗机构。
四、交底要求1. 施工人员应认真学习本次安全技术交底内容,确保掌握安全操作技能。
2. 施工过程中,应严格遵守安全操作规程,确保施工安全。
3. 施工单位应定期对施工人员进行安全教育培训,提高安全意识。
4. 施工单位应建立健全安全生产责任制,确保施工现场安全。
5. 施工单位应加强对施工现场的巡查、检查,及时发现并消除安全隐患。

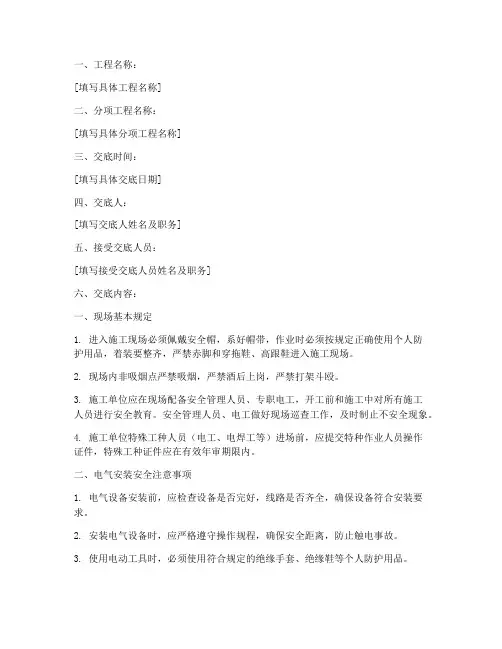

一、工程名称:[填写具体工程名称]二、分项工程名称:[填写具体分项工程名称]三、交底时间:[填写具体交底日期]四、交底人:[填写交底人姓名及职务]五、接受交底人员:[填写接受交底人员姓名及职务]六、交底内容:一、现场基本规定1. 进入施工现场必须佩戴安全帽,系好帽带,作业时必须按规定正确使用个人防护用品,着装要整齐,严禁赤脚和穿拖鞋、高跟鞋进入施工现场。
2. 现场内非吸烟点严禁吸烟,严禁酒后上岗,严禁打架斗殴。
3. 施工单位应在现场配备安全管理人员、专职电工,开工前和施工中对所有施工人员进行安全教育。
安全管理人员、电工做好现场巡查工作,及时制止不安全现象。
4. 施工单位特殊工种人员(电工、电焊工等)进场前,应提交特种作业人员操作证件,特殊工种证件应在有效年审期限内。
二、电气安装安全注意事项1. 电气设备安装前,应检查设备是否完好,线路是否齐全,确保设备符合安装要求。
2. 安装电气设备时,应严格遵守操作规程,确保安全距离,防止触电事故。
3. 使用电动工具时,必须使用符合规定的绝缘手套、绝缘鞋等个人防护用品。
4. 严禁在高压线附近进行作业,如需进行作业,必须采取必要的安全措施,并征得电力管理部门的同意。
三、仪表安装安全注意事项1. 仪表安装前,应检查仪表是否完好,安装位置是否符合要求。
2. 安装过程中,注意避免损坏仪表,确保仪表安装牢固。
3. 仪表安装完成后,应进行调试和试运行,确保仪表运行正常。
4. 严禁在仪表附近进行焊接、切割等动火作业,如需进行作业,必须采取必要的安全措施。
四、登高作业安全注意事项1. 高处作业时,必须系好安全带,并将安全带系在可靠位置。
2. 高处作业平台应牢固可靠,脚手架应符合安全要求。
3. 严禁在高处作业时攀爬、跳跃,防止坠落事故。
4. 高处作业时,应配备安全防护设施,如安全网、防护栏杆等。
五、动火作业安全注意事项1. 动火作业前,应办理动火作业许可证,并制定安全措施。
2. 动火作业现场应清除易燃物,确保安全距离。
电气装置安装安全技术交底记录1. 背景为确保电气装置施工、安装过程中不出现安全事故,保证人员和设备安全,需进行电气装置安装安全技术交底。
2. 交底内容2.1 安全操作规程在施工、安装过程中,必须遵守国家有关标准、规章及相关安全操作规程:•确保施工区域符合安全规定,施工时听从现场监理人员和安全员的管理和指挥;•在施工现场,必须检查现场的安全和健康情况;•操作前必须核对所需设备的数量、型号和配置是否正确;•施工工人必须佩戴好劳动保护用品,确保工作安全;•施工过程中,必须及时排除安全隐患,确保施工质量。
2.2 进行电气装置安全检查在进行电气装置安装前,必须进行电气装置的安全检查,包括:•确认电气装置符合电气规范标准要求;•确认电气设备国家认证,做好标识记录;•检查电气装置的绝缘电阻、接地电阻和漏电流等参数,确保装置的正常运行;•确认电气装置的容量、电压、电流等参数,符合设计要求。
2.3 保证电气设施安装质量在电气设施安装过程中,应注意质量控制,确保设施安装质量。
•确认设备容量符合设计要求,且无磕碰、损坏等情况;•严格执行接线规程,保证接线正确;•确保电源和接地保护良好,保证设备的安全;•检查设备的固定和支撑结构是否稳定牢固。
3. 交底人员•领导或项目经理•安全管理人员•电气设施施工人员及监理人员4. 交底时间•交底时间:2021年10月1日•交底地点:施工现场5. 收件人•承包商•电气设施安装、维护人员6.为保证电气装置施工、安装过程中人员及设备的安全,需进行电气装置安装安全技术交底。
在交底过程中,需要遵守相关安全操作规程,进行电气装置的安全检查,并注意设施安装的质量控制。
仅需认真落实以上内容,方可确保电气设备的安全性和稳定性。

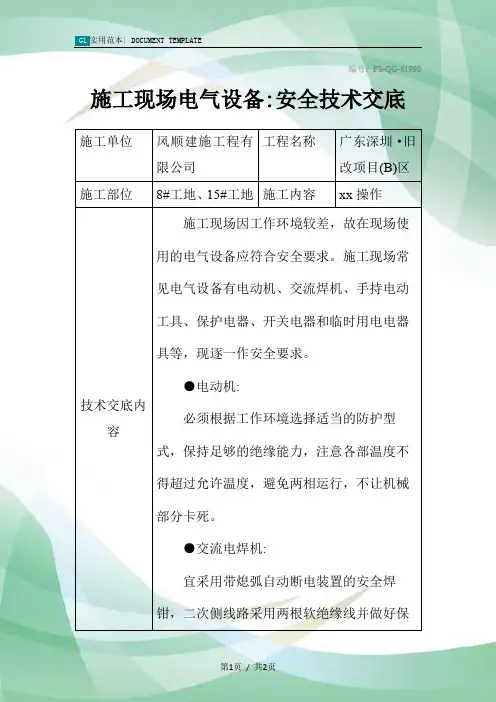

编号:FS-QG-61990施工现场电气设备:安全技术交底
施工单位风顺建施工程有
限公司工程名称广东深圳·旧
改项目(B)区
施工部位8#工地、15#工地施工内容xx操作
技术交底内
容
施工现场因工作环境较差,故在现场使用的电气设备应符合安全要求。
施工现场常见电气设备有电动机、交流焊机、手持电动工具、保护电器、开关电器和临时用电电器具等,现逐一作安全要求。
●电动机:
必须根据工作环境选择适当的防护型式,保持足够的绝缘能力,注意各部温度不得超过允许温度,避免两相运行,不让机械部分卡死。
●交流电焊机:
宜采用带熄弧自动断电装置的安全焊钳,二次侧线路采用两根软绝缘线并做好保
护接零、接地措施。
●手持电动工具:
有打夯机、振动器、手电钻等。
使用时
要经常注意电源线与工具之间的线头绝缘是
否损坏。
采用保护接零的手持电动工具,保
护零线应与工作零线分开,即保护零线单独
和电网连接。
●保护电器、开关电器和临时用电器具:
要求严格按规格选取熔断器,不能以铜
丝或铁丝代替,电气开关设备和临时用电设
备的金属外壳应接零接地,户外电气设备应
有防雨装置,应经常检查其绝缘情况和工作
情况是否正常,发现问题,及时修理或调
换。
交底人签名XX职务施工员时间20xx.3.8接收人(全员)签字:
注:本交底一式三份,班组、交底人、资料保管员各一份。
电气仪表安装技术交底记录3543-G111技术交底记录:压缩机一区、反应产物干燥区和碱洗三部分仪表安装工程。
本工程的仪表安装工作包括:仪表电缆桥架的安装、仪表电缆敷设及校接线、仪表电缆保护管的敷设、仪表测量管路敷设及试压、仪表单体调试及安装、仪表回路试验及仪表联锁系统的试验等。
一、电缆槽(槽式电缆桥架)的安装1.施工前应仔细核对结构和管道图,确保电缆槽(桥架)不与工艺管道及设备冲突,电缆槽型号规格应符合设计要求,电缆槽内隔板安装应与施工图相符。
2.根据电缆桥架到货情况,在地面进行大部分组对工作,现场进行最终安装。
3.电缆桥架的安装程序是先主干线后分支线,先将弯头、三通和大小头定位后再进行直线段安装。
4.电缆桥架应保持横平竖直,接口平整无毛刺;同一水平面的电缆桥架支架形式尽量统一,标高一致;多层桥架安装时,弯曲部分弧度应一致,层间间距均匀。
5.电缆桥架安装和配导管过程中不应破坏电缆桥架的防锈结构。
6.电缆槽底板应开孔径为Φ5~Φ8mm漏水孔,开孔时应由里向外进行施工,避免槽内留有毛刺。
7.必须开孔时应采用开孔器或其他机械开孔方式,严禁用气焊切割。
8.电缆槽进入控制室处在电缆敷设完毕后,应进行密封处理。
9.不同电压等级、不同信号种类的电缆应走不同的电缆桥架或在桥架内有隔板分隔。
10.电缆桥架的固定应牢靠,当电缆桥架直线长度超过30米时应留有伸缩缝。
11.电缆桥架的固定支架间距应不大于3米,桥架支撑点应尽量靠近桥架拐弯处。
12.电缆桥架长度不超过30米应有与一根接地线与电气接地点或管廊架连接。
13.电缆桥架敷设在易燃、易爆气体管道和热力管道的下方,与管道的最小净距应符合规范。
二、电缆保护管的安装1.现场电线管采用热镀锌焊接钢管,在材料接收前应检查钢管的规格、尺寸符合国家规范要求,镀锌层完好,管子不应有变形及裂缝,其内部应清洁、无毛刺。
2.所有电缆保护管及防爆接线盒都应良好接地。
3.线管应排列整齐,固定点间距均匀,安装牢固;在终端、弯头中点或柜、台、箱、盘等边缘的距离150~500mm范围内设有管卡。
一、交底时间:____年__月__日二、交底地点:____三、交底人:____四、参与人员:____五、交底内容:1. 电气安装工程概况(1)工程名称:____(2)工程地点:____(3)工程规模:____(4)工程类型:____2. 施工现场安全措施(1)施工现场布置:施工现场应合理划分区域,设置安全警示标志,确保施工现场安全。
(2)安全通道:施工现场应设置安全通道,通道宽度不小于 1.5米,并保持畅通。
(3)安全防护:施工现场应设置安全防护设施,如防护栏杆、安全网等,确保施工人员安全。
3. 电气安装工程安全技术措施(1)施工前准备:1)熟悉图纸、施工方案和安全技术交底,明确施工内容和注意事项。
2)检查施工设备、工具、材料是否符合要求,确保施工质量。
3)检查施工现场电源线路、接地装置等是否符合安全要求。
(2)施工过程中安全措施:1)施工人员必须穿戴好个人防护用品,如安全帽、安全带、绝缘手套等。
2)施工人员应严格遵守操作规程,严禁违章操作。
3)施工过程中应保持施工现场整洁,防止物品坠落伤人。
4)施工人员应保持警惕,发现安全隐患立即停止施工,并及时上报。
(3)电气设备安装安全措施:1)电气设备安装前,应检查设备外观,确保设备无损坏、变形。
2)电气设备安装时,应按照施工图纸和规范要求进行,确保安装牢固。
3)电气设备安装后,应进行绝缘电阻、接地电阻等测试,确保设备安全可靠。
4)电气设备维修、拆除时,应切断电源,并采取必要的安全措施。
4. 事故应急处理(1)发生触电事故时,应立即切断电源,并迅速采取救护措施。
(2)发生火灾事故时,应立即报警,并组织人员进行灭火。
(3)发生其他事故时,应按照应急预案进行处置。
六、注意事项1. 施工人员应严格遵守国家有关安全生产的法律法规和标准。
2. 施工现场应定期进行安全检查,发现问题及时整改。
3. 施工人员应积极参加安全教育培训,提高安全意识。
4. 施工单位应建立健全安全生产责任制,确保施工安全。
一、基本信息1. 工程名称:2. 施工单位:3. 分项工程名称:4. 施工部位:5. 交底时间:6. 交底人:7. 接受交底人:二、一般性规定1. 施工操作人员必须严格遵守国家有关法律法规、企业安全规章制度和操作规程。
2. 进入施工现场必须佩戴合格的安全帽,系好帽带,锁好帽扣。
3. 严禁穿拖鞋、赤背(女职工禁穿高跟鞋)进入施工现场。
4. 施工现场禁止吸烟、追逐打闹,严禁酒后作业。
5. 作业过程中,严禁擅自离岗、串岗,确保施工安全。
三、设备安装安全措施1. 设备安装前,应进行全面检查,确保设备完好、安全。
2. 设备安装过程中,严格按照操作规程进行,不得擅自改变设备结构。
3. 设备安装现场应设置警示标志,防止无关人员进入。
4. 作业过程中,应保持施工现场整洁,及时清理废料、工具等杂物。
5. 设备安装过程中,应防止设备、材料碰撞、跌落等事故发生。
四、起重作业安全措施1. 起重作业前,应检查吊车、钢丝绳、吊钩等设备,确保完好、安全。
2. 起重作业应由持证人员指挥,指挥人员应熟悉起重机械性能和操作规程。
3. 起重作业过程中,严禁在起重臂和吊起的重物下方停留或行走。
4. 起重作业现场应设置警示标志,防止无关人员进入。
5. 起重作业结束后,应将吊车、钢丝绳等设备放置在安全位置。
五、电气安全措施1. 电气设备安装前,应检查电气线路、插座、开关等设备,确保完好、安全。
2. 电气设备安装过程中,应严格遵守电气安装规范,防止短路、漏电等事故发生。
3. 电气设备安装完成后,应进行试运行,确保设备运行正常。
4. 电气设备附近禁止堆放易燃、易爆物品,防止火灾事故发生。
5. 电气设备操作人员应持证上岗,熟悉电气操作规程。
六、消防安全措施1. 施工现场应配备足够的消防器材,确保消防通道畅通。
2. 作业过程中,严禁使用明火,防止火灾事故发生。
3. 施工现场应定期进行消防安全检查,及时消除火灾隐患。
4. 施工人员应掌握基本的消防安全知识,提高火灾应急处理能力。
一、交底时间:年月日二、交底地点:施工现场/配电室三、交底对象:全体施工人员、电工、安全员等四、交底内容:1. 施工现场配电系统概述(1)配电系统组成:包括总配电箱、分配电箱、开关箱、电缆等。
(2)配电系统工作原理:通过电缆将电源输送到各个施工点,为施工现场提供电力。
2. 配电设备安装要求(1)配电箱安装:配电箱应固定在干燥、通风、防火、防潮的地方,底边距地面高度为1.4-1.6米。
配电箱门应向外开,便于操作。
(2)电缆敷设:电缆应沿墙、地面或支架敷设,严禁在地面拖行。
电缆穿越墙、楼板、孔洞时,应穿管保护,并做好防水、防动物侵入措施。
(3)接地装置:接地装置应可靠连接,接地电阻值应符合规定。
3. 配电设备操作规程(1)操作人员应熟悉配电设备操作规程,掌握设备性能。
(2)操作前,应检查配电设备是否完好,接地装置是否可靠。
(3)操作过程中,严禁擅自拆装、改动设备。
(4)发现设备故障,应立即停机断电,并向负责人汇报。
4. 安全注意事项(1)施工现场严禁非电工操作电气设备。
(2)操作人员应穿戴好个人防护用品,如绝缘手套、绝缘鞋等。
(3)严禁赤手触摸带电设备。
(4)严禁在电气设备附近吸烟、饮酒。
(5)电气设备发生故障时,严禁擅自修复。
(6)现场临时用电设备应定期检查、试验,确保安全可靠。
五、责任分工1. 施工单位:负责施工现场配电系统的安装、调试、维护及管理工作。
2. 配电设备供应商:负责提供符合安全标准的配电设备。
3. 施工人员:负责按照操作规程进行电气设备的操作。
4. 安全员:负责监督施工现场的电气安全,确保施工人员遵守安全规定。
六、交底人签字:(交底人姓名)七、记录人签字:(记录人姓名)八、备注:1. 本记录作为配电安全技术交底依据,施工过程中应严格遵守。
2. 如有变更,应及时修改本记录,并通知相关人员。
3. 施工单位应定期组织安全培训,提高施工人员的安全意识。
电气施工技术交底记录日期:XXXX年XX月XX日地点:XXXX工地参与人员:项目经理、电气工程师、技术员、工人等一、施工范围及目标1.1施工范围:本次施工主要涉及建筑内电气系统的安装和调试工作,包括:-低压电气装置的安装和布线;-照明系统、插座和电器设备的安装和接线;-配电柜、变压器以及主要设备的安装和接线;-灭火系统、安全报警系统和紧急电源系统的安装和接线;-智能化电气控制系统的安装和调试。
1.2施工目标:-确保电气系统的正常使用,并符合相关国家标准和规范;-确保施工质量,避免施工过程中出现事故和故障;-完成施工任务,并按时交付。
二、施工工艺要求2.1施工方案:-确定每个电气设备的位置和布置;-编制安装图纸和接线图;-按照图纸进行布线和管道敷设。
2.2施工基础要求:-确保施工区域无水、无尘,地面平整且无障碍物;-施工人员必须佩戴防护用品,如安全帽、防护眼镜等。
2.3施工过程要求:-施工前必须对所有施工材料和设备进行检查和验收;-配电箱、插座和电器设备的安装应符合国家标准和规范,保证安全可靠;-施工现场应保持整洁,杂物需要及时清理,并采取防护措施避免损坏设备;-各项电气设备的接线必须正确、牢固,并进行漏电保护;-施工过程中需要进行绝缘测试和接地测试,确保施工质量;-完成施工后,进行设备的调试和测试,确保设备正常运行。
三、施工安全措施3.1人员安全:-施工人员需佩戴个人防护装备,如安全帽、防护眼镜、防护手套等;-严禁未经培训和授权的人员进行电气设备的操作;-电气设备保护装置必须正常工作,确保使用时的安全性;-在高空作业时,必须严格按照相关规定使用防护措施。
3.2设备安全:-确保施工材料和设备符合相关规范和标准;-施工现场应设置警示标识,提醒人员注意安全;-施工前需对设备进行电器安全检查,确保设备正常工作;-确保电气设备的线路接地良好,防止触电事故的发生;-施工过程中,严禁在工作中的设备上进行非法操作。
技术交底记录
表B2
交底提要:
交底内容:
电气设备安装 1范围
本工艺标准适用于额定载重量 5000kg 及以下、额定速度 3m/s 及以下的各类国产曳引驱动电梯电气设备
安装工程。
2施工准备
2.1设备、材料要求:
2.1.1各电气设备及部件的规格、数量、质量应符合有关要求,各种开关应动作灵活可靠;控制柜、励 磁柜应有出厂一合格证。
2.1.2槽钢、角钢无锈蚀,膨胀螺栓、螺丝、射钉、射钉子弹、电焊条等的规格、性能应符合图纸及使 用要求。
2.2主要机具:
电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、盒尺、射钉器、防护面罩、电锤、脱线钳、螺丝 刀、克丝甜、电工刀、手电钻。
2.3 作业条件:
2.3.1机房、井道的照明要求同第二章的有关要求。
2.3.2进行井道内安装工作时各层厅门关闭,门锁良好、可靠,厅门不能用手扒开。
3操作工艺 3.1工艺流程:
配线槽、配管
1、 安装控制柜挂随行电缆
2、 安装极限开关安装缓速开关、限位开关、开关碰铁
3、 安装感应开关感应板
4、 指示灯、铵钮、操纵盘安装
5、 安装底坑检修盒 3.2安装控制柜
3.2.1根据机房布置图及现场情况确定控制柜位置。
一般应远离门窗,与门窗、墙的距离不小于 600mm ,
并考虑维修方便。
3.2.2控制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。
若无控制柜过线盒, 则要制作
工程名称 交底部位 交底日期 工序名称
2014年 6月1日 电气设备安装
控制柜型钢底座电混凝土底座。
