03第三章VHDL语言基础习题答案.doc

VHDL程序填空题一在下面横线上填上合适的VHDL关键词;完成2选1多路选择器的设计.. LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;1 MUX21 ISPORTSEL:IN STD_LOGIC;A;B:IN STD_LOGIC;Q: OUT STD_LOGIC ;END MUX21;2 BHV OF MUX21 ISBEGINQ<=A WHEN SEL=’1’ ELSE B;END BHV;二在下面横线上填上合适的语句;完成BCD-7段LED显示译码器的设计.. LIBRARY IEEE ;USE IEEE.STD_LOGIC_1164.ALL;ENTITY BCD_7SEG ISPORT BCD_LED : IN STD_LOGIC_VECTOR3 DOWNTO 0;LEDSEG : OUT STD_LOGIC_VECTOR6 DOWNTO 0;END BCD_7SEG;ARCHITECTURE BEHA VIOR OF BCD_7SEG ISBEGINPROCESSBCD_LED3IF BCD_LED="0000" THEN LEDSEG<="0111111";ELSIF BCD_LED="0001" THEN LEDSEG<="0000110";ELSIF BCD_LED="0010" THEN LEDSEG<= 4 ;ELSIF BCD_LED="0011" THEN LEDSEG<="1001111";ELSIF BCD_LED="0100" THEN LEDSEG<="1100110";ELSIF BCD_LED="0101" THEN LEDSEG<="1101101";ELSIF BCD_LED="0110" THEN LEDSEG<="1111101";ELSIF BCD_LED="0111" THEN LEDSEG<="0000111";ELSIF BCD_LED="1000" THEN LEDSEG<="1111111";ELSIF BCD_LED="1001" THEN LEDSEG<="1101111";ELSE LEDSEG<= 5 ;END IF;END PROCESS;END BEHA VIOR;三在下面横线上填上合适的语句;完成数据选择器的设计..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MUX16 ISPORT D0; D1; D2; D3: IN STD_LOGIC_VECTOR15 DOWNTO 0;SEL: IN STD_LOGIC_VECTOR 6 DOWNTO 0;Y: OUT STD_LOGIC_VECTOR15 DOWNTO 0;END;ARCHITECTURE ONE OF MUX16 ISBEGINWITH 7 SELECTY <= D0 WHEN "00";D1 WHEN "01";D2 WHEN "10";D3 WHEN 8 ;END;四在下面横线上填上合适的语句;完成JK触发器的设计..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY JKFF1 ISPORT PSET;CLR;CLK;J;K : IN STD_LOGIC;Q : OUT STD_LOGIC;END JKFF1;ARCHITECTURE MAXPLD OF JKFF1 ISSIGNAL TEMP:STD_LOGIC;BEGINPROCESSPSET;CLR;CLKBEGINIF PSET='0'AND CLR='1' THEN TEMP<='1';ELSIF PSET='1'AND CLR='0' THEN TEMP<='0';ELSIF PSET='0'AND CLR='0' THEN NULL;9 CLK'EVENT AND CLK='1' THEN10 J='0' AND K='0' THEN TEMP<=TEMP;ELSIF J='0' AND K='1' THEN TEMP<='0';ELSIF J='1' AND K='0' THEN TEMP<='1';ELSIF J='1' AND K='1' THEN TEMP<= 11 ;END IF;END IF;END PROCESS;Q<=TEMP;END ;五在下面横线上填上合适的语句;完成计数器的设计..说明：设电路的控制端均为高电平有效;时钟端CLK;电路的预置数据输入端为4位D;计数输出端也为4位Q;带同步始能EN、异步复位CLR和预置控制LD的六进制减法计数器.. LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY CNT6 ISPORTEN;CLR;LD;CLK:IN STD_LOGIC;D: IN STD_LOGIC_VECTOR3 DOWNTO 0;Q:OUT STD_LOGIC_VECTOR3 DOWNTO 0;END CNT6;ARCHITECTURE BEHA OF CNT6 ISSIGNAL QTEMP:STD_LOGIC_VECTOR3 DOWNTO 0;BEGINPROCESSCLK;CLR;LDBEGINIF CLR='1' THEN QTEMP<="0000"; --CLR=1清零ELSIF CLK'EVENT AND CLK='1' THEN --判断是否上升沿IF LD='1' THEN QTEMP<= 12 ; --判断是否置位ELSIF EN='1' THEN --判断是否允许计数IF QTEMP="0000" THEN QTEMP<= 13 ; --等于0;计数值置5 ELSE QTEMP<= 14 ; --否则;计数值减1END IF;END IF;END IF;Q<=QTEMP;END PROCESS;END BEHA;六在下面横线上填上合适的语句;完成状态机的设计..说明：设计一个双进程状态机;状态0时如果输入”10”则转为下一状态;否则输出”1001”；状态1时如果输入”11”则转为下一状态;否则输出”0101”；状态2时如果输入”01”则转为下一状态;否则输出”1100”；状态3时如果输入”00”则转为状态0;否则输出”0010”..复位时为状态0..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY MOORE1 ISPORT DATAIN: IN STD_LOGIC_VECTOR1 DOWNTO 0;CLK; RST:IN STD_LOGIC;Q: OUT STD_LOGIC_VECTOR3 DOWNTO 0;END;ARCHITECTURE ONE OF MOORE1 ISTYPE ST_TYPE IS ST0; ST1; ST2; ST3; --定义4个状态SIGNAL CST; NST: ST_TYPE; --定义两个信号现态和次态SIGNAL Q1:STD_LOGIC_VECTOR3 DOWNTO 0;BEGINREG: PROCESSCLK; RST --主控时序进程BEGINIF RST='1' THEN CST<= 15 ; --异步复位为状态0 ELSIF CLK'EVENT AND CLK='1' THENCST<= 16 ; --现态=次态END IF;END PROCESS;COM: PROCESSCST; DATAINBEGINCASE CST ISWHEN ST0 => IF DATAIN="10" THEN NST<=ST1;ELSE NST<=ST0; Q1<="1001"; END IF;WHEN ST1 => IF DATAIN="11" THEN NST<=ST2;ELSE NST<=ST1; Q1<="0101"; END IF;WHEN ST2 => IF DATAIN="01" THEN NST<=ST3;ELSE NST<=ST2; Q1<="1100"; END IF;WHEN ST3 => IF DATAIN="00" THEN NST<=ST0;ELSE NST<=ST3; Q1<="0010"; END IF;17 ;END PROCESS;Q<=Q1;END;七在下面横线上填上合适的语句;完成减法器的设计..由两个1位的半减器组成一个1位的全减器--1位半减器的描述LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY HALF_SUB ISPORTA;B : IN STD_LOGIC;DIFF;COUT : OUT STD_LOGIC;END HALF_SUB;ARCHITECTURE ART OF HALF_SUB ISBEGINCOUT<= 18 ; --借位DIFF<= 19 ; --差END ;--1位全减器描述LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY FALF_SUB ISPORTA;B;CIN: IN STD_LOGIC;DIFF;COUT : OUT STD_LOGIC;END FALF_SUB;ARCHITECTURE ART OF FALF_SUB ISCOMPONENT HALF_SUBPORTA;B : IN STD_LOGIC;DIFF;COUT : OUT STD_LOGIC;END COMPONENT;20 T0;T1;T2:STD_LOGIC;BEGINU1: HALF_SUB PORT MAPA;B; 21 ;T1;U2: HALF_SUB PORT MAPT0; 22 ; 23 ;T2; COUT<= 24 ;END ;八在下面横线上填上合适的语句;完成分频器的设计..说明：占空比为1：2的8分频器LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY CLKDIV8_1TO2 ISPORTCLK:IN STD_LOGIC;CLKOUT:OUT STD_LOGIC ;END CLKDIV8_1TO2;ARCHITECTURE TWO OF CLKDIV8_1TO2 ISSIGNAL CNT:STD_LOGIC_VECTOR1 DOWNTO 0;SIGNAL CK:STD_LOGIC;BEGINPROCESSCLKBEGINIF RISING_EDGE 25 THENIF CNT="11" THENCNT<="00";CK<= 26 ;ELSE CNT<= 27 ;END IF;END IF;CLKOUT<=CK;END PROCESS;END;九在下面横线上填上合适的语句;完成60进制减计数器的设计..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY COUNT ISPORTCLK: IN STD_LOGIC;H;L: OUT STD_LOGIC_VECTOR3 DOWNTO 0;END COUNT;ARCHITECTURE BHV OF COUNT ISBEGINPROCESSCLKV ARIABLE HH;LL: STD_LOGIC_VECTOR3 DOWNTO 0; BEGINIF CLK'EVENT AND CLK='1' THENIF LL=0 AND HH=0 THENHH:="0101"; LL:="1001";ELSIF LL=0 THENLL:= 28 ;HH:= 29 ;ELSELL:= 30 ;END IF;END IF;H<=HH;L<=LL;END PROCESS;END BHV;十在下面横线上填上合适的语句;完成4-2优先编码器的设计..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY CODE4 ISPORTA;B;C;D : IN STD_LOGIC;Y0;Y1 : OUT STD_LOGIC;END CODE4;ARCHITECTURE CODE4 OF CODE4 ISSIGNAL DDD:STD_LOGIC_VECTOR3 DOWNTO 0;SIGNAL Q:STD_LOGIC_VECTOR 31 DOWNTO 0;BEGINDDD<= 32 ;PROCESSDDDBEGINIF DDD0='0' THEN Q <= "11";ELSIF DDD1='0' THEN Q <= "10";ELSIFDDD2='0' THEN Q<="01";ELSE Q <= "00";END IF;33 ;Y1<=Q0; Y0<=Q1;END CODE4;十一在下面横线上填上合适的语句;完成10位二进制加法器电路的设计.. LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ 34 .ALL;ENTITY ADDER1 ISPORTA;B:IN STD_LOGIC_VECTOR9 DOWNTO 0;COUT:OUT STD_LOGIC;SUM:OUT STD_LOGIC_VECTOR9 DOWNTO 0;END;ARCHITECTURE JG OF ADDER1 ISSIGNAL ATEMP: STD_LOGIC_VECTOR10 DOWNTO 0;SIGNAL BTEMP: STD_LOGIC_VECTOR10 DOWNTO 0;SIGNAL SUMTEMP: STD_LOGIC_VECTOR 35 DOWNTO 0; BEGINATEMP<=’0’& A;BTEMP<=’0’& B;SUMTEMP<= 36 ;SUM<=SUMTEMP9 DOWNTO 0;COUT<= 37 ;END JG;十二在下面横线上填上合适的语句;完成移位寄存器的设计..说明：8位的移位寄存器;具有左移一位或右移一位、并行输入和同步复位的功能.. LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;ENTITY SHIFTER ISPORTDATA :IN STD_LOGIC_VECTOR7 DOWNTO 0;CLK:IN STD_LOGIC;SHIFTLEFT;SHIFTRIGHT:IN STD_LOGIC;RESET:IN STD_LOGIC;MODE:IN STD_LOGIC_VECTOR1 DOWNTO 0;QOUT:BUFFER STD_LOGIC_VECTOR7 DOWNTO 0;END SHIFTER;ARCHITECTURE ART OF SHIFTER ISBEGINPROCESSBEGIN38 RISING_EDGECLK; --等待上升沿IF RESET='1' THEN QOUT<="00000000"; --同步复位ELSECASE MODE ISWHEN "01"=>QOUT<=SHIFTRIGHT& 39 ; --右移一位WHEN "10"=>QOUT<=QOUT6 DOWNTO 0& 40 ; --左移一位WHEN "11"=>QOUT<= 41 ; --不移;并行输入WHEN OTHERS=>NULL;42 ;END IF;END PROCESS;END ART;十三在下面横线上填上合适的语句;完成计数器的设计..说明：设计一个带有异步复位和时钟使能的一位八进制加法计数器带进位输出端.. LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY CNT8 ISPORT CLK;RST;EN : IN STD_LOGIC;CQ : OUT STD_LOGIC_VECTOR 43 DOWNTO 0;COUT : OUT STD_LOGIC ;END CNT8;ARCHITECTURE BEHA V OF CNT8 ISBEGINPROCESSCLK; RST; EN44 CQI : STD_LOGIC_VECTOR2 DOWNTO 0;BEGINIF RST = '1' THEN CQI := “000”;45CLK'EVENT AND CLK='1' THENIF EN = '1' THENIF CQI < "111" THEN CQI := 46 ;ELSE CQI := 47 ;END IF;END IF;END IF;IF CQI = "111" THEN COUT <= '1';ELSE COUT <= '0';END IF;CQ <= CQI;END PROCESS;END BEHA V;十四在下面横线上填上合适的语句;完成序列信号发生器的设计..说明：已知发送信号为”10011010”;要求以由高到低的序列形式一位一位的发送;发送开始前及发送完为低电平..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY XULIE ISPORT RES; CLK: IN STD_LOGIC;Y: OUT STD_LOGIC ;END;ARCHITECTURE ARCH OF XULIE ISSIGNAL REG:STD_LOGIC_VECTOR7 DOWNTO 0;BEGINPROCESSCLK; RESBEGINIFCLK’EVENT AND CLK=’1’ THENIF RES=’1’ THENY<=’0’;REG<= 48 ; --同步复位;并加载输入ELSE Y<= 49 ; --高位输出REG<= 50 ; --左移;低位补0END IF;END IF;END PROCESS;END;十五在下面横线上填上合适的语句;完成数据选择器的设计..说明：采用元件例化的设计方法;先设计一个2选1多路选择器;再使用3个2选1多路选择器构成一个4选1多路选择器..LIBRARY IEEE; --2选1多路选择器的描述USE IEEE.STD_LOGIC_1164.ALL;ENTITY MUX21 ISPORTA;B;SEL : IN STD_LOGIC;Y : OUT STD_LOGIC;END MUX21;ARCHITECTURE ART OF MUX21 ISBEGINY<=A WHEN SEL='0' ELSE B;END ;LIBRARY IEEE; --4选1多路选择器的描述USE IEEE.STD_LOGIC_1164.ALL;ENTITY MUX41 ISPORTA;B;C;D : IN STD_LOGIC;S1;S2 : IN STD_LOGIC;Y:OUT STD_LOGIC ;END;ARCHITECTURE ART OF MUX41 ISCOMPONENT MUX41PORTA;B;SEL : IN STD_LOGIC;Y : OUT STD_LOGIC;END COMPONENT;51 Y1;Y2:STD_LOGIC;BEGINU1: MUX21 PORT MAPA;B;S1; 52 ;U2: MUX21 PORT MAPC;D; 52 ;Y2;U2: MUX21 PORT MAPY1;Y2; 54 ;Y;END ;十六在下面横线上填上合适的语句;完成8位奇偶校验电路的设计..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY PC ISPORT A : IN STD_LOGIC_VECTOR7 DOWNTO 0;Y : OUT STD_LOGIC ;END PC;ARCHITECTURE A OF PC ISBEGINPROCESSA.V ARIABLE TMP: STD_LOGIC;BEGINTMP 55 '0';FOR I IN 0 TO 7 LOOPTMP:= 56 ;END LOOP;Y<= 57 ;END PROCESS;END;十七在下面横线上填上合适的语句;完成一个逻辑电路的设计;其布尔方程为Y=A+BC⊙D+B⊕F.LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY COMB ISPORTA; B;C;D;E;F;: IN STD_LOGIC;Y: OUT STD_LOGIC;END COMB;ARCHITECTURE ONE OF COMB ISBEGINY<=A OR B AND C 58 D OR B 59 F;END ARCHITECTURE ONE;十八在下面横线上填上合适的语句;完成一个带使能功能的二-十进制译码器的设计.. LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MY2TO10 ISPORT EN: IN STD_LOGIC;DIN: IN STD_LOGIC_VECTOR60 DOWNTO 0;POUT: OUT STD_LOGIC_VECTOR9 DOWNTO 0 ;END;ARCHITECTURE ARCH OF MY2TO10 ISBEGINPROCESSEN; DINBEGINIF EN=’1’ THENCASE DIN ISWHEN "0000" => POUT<="0000000001";WHEN "0001" => POUT<="0000000010";WHEN "0010" => POUT<="0000000100";WHEN "0011" => POUT<="0000001000";WHEN "0100" => POUT<="0000010000";WHEN "0101" => POUT<="0000100000";WHEN "0110" => POUT<="0001000000";WHEN "0111" => POUT<="0010000000";WHEN "1000" => POUT<="010*******";WHEN "1001" => POUT<="1000000000";WHEN OTHERS => POUT<="0000000000";END CASE;END IF;END PROCESS;END;十九在下面横线上填上合适的语句;完成下降沿触发的D触发器的设计..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL ;ENTITY DFF ISPORTD;CLK:IN STD_LOGIC;Q; QB: OUT STD_LOGIC;END DFF;ARCHITECTURE BEHAVE OF DFF ISBEGINPROCESSCLKBEGINIF 61 AND CLK'EVENT THENQ <=62 ;QB<=NOT D;END IF;END PROCESS;END BEHAVE;二十在下面横线上填上合适的语句;完成移位寄存器的设计..说明：4位串入-串出移位寄存器有有1个串行数据输入端DI、1个串行数据输出输出端DO 和1个时钟输入端CLKLIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY SISO ISPORTDI: IN STD_LOGIC;CLK:IN STD_LOGIC;DO:OUT STD_LOGIC;END SISO;ARCHITECTURE A OF SISO ISSIGNAL Q: STD_LOGIC_VECTOR3 DOWNTO 0;BEGINPROCESSCLK;DIBEGINIF CLK’ EVENT AND CLK=’1’ THENQ0<=63 ;FOR 64 LOOPQI<=65 ;END IF;END PROCESS;DO<=Q3;END A;二十一在下面横线上填上合适的语句;完成同步22进制计数器的设计..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY COUNTER22 ISPORT CLK: IN STD_LOGIC;CH; C: OUT STD_LOGIC;QB1; QA1: OUT STD_LOGIC_VECTOR3 DOWNTO 0;END;ARCHITECTURE BEHAV OF COUNTER22 ISSIGNAL QB; QA: STD_LOGIC_VECTOR3 DOWNTO 0;SIGNAL CIN: STD_LOGIC;BEGINQB1<=QB;QA1<=QA;PROCESSCLKBEGINIF CLK'EVENT AND CLK='1' THENIF QA=66 OR QB=2 AND QA=1 THEN QA<="0000"; CIN<='0';ELSIF QA=67 THEN CIN<='1'; QA<=QA+1;ELSE QA<=68 ;CIN<='0';END IF;END IF;END PROCESS;PROCESSCIN; CLKBEGINIF CLK'EVENT AND CLK='1' THENIF QB=2 AND QA=1 THEN QB<=69 ; C<='1';ELSE C<=70 ;END IF;IF CIN='1' THEN QB<=71 ;END IF;END IF;END PROCESS;CH<=CIN;END;二十二在下面横线上填上合适的语句;完成一个“01111110”序列发生器的设计..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;ENTITY SENQGEN ISPORTCLK;CLR;CLOCK:IN STD_LOGIC;ZO:OUT STD_LOGIC;END;ARCHITECTURE ART OF SENQGEN ISSIGNAL COUNT:STD_LOGIC_VECTOR2 DOWNTO 0;SIGNAL Z:STD_LOGIC:='0';BEGINPROCESSCLK;CLRBEGINIF CLR='1' THEN COUNT<="000";ELSEIF CLK='1' AND CLK'EVENT THENIF COUNT=72 THEN COUNT<="000";ELSE COUNT<=COUNT+1;END IF;END IF;END IF;END PROCESS;PROCESSCOUNTBEGINCASE COUNT ISWHEN "000"=>Z<='0';WHEN "001"=>Z<='1';WHEN "010"=>Z<='1';WHEN "011"=>Z<='1';WHEN "100"=>Z<='1';WHEN "101"=>Z<='1';WHEN "110"=>Z<='1';WHEN OTHERS=>Z<=73 ;END CASE;END PROCESS;PROCESSCLOCK;ZBEGINIF CLOCK='1' AND CLOCK'EVENT THENZO<=74 ;END IF;END PROCESS;END ART;二十三在下面横线上填上合适的语句;完成一个“01111110”序列信号检测器的设计..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY DETECT ISPORT DATAIN:IN STD_LOGIC;CLK:IN STD_LOGIC;Q:BUFFER STD_LOGIC;END DETECT;ARCHITECTURE ART OF DETECT ISTYPE STATETYPE IS S0;S1;S2;S3;S4;S5;S6;S7;S8;BEGINPROCESSCLKVARIABLE 75 :76 ;BEGINQ<='0';CASE PRESENT_STATE ISWHEN S0=>IF DATAIN='0' THEN PRESENT_STATE:=S1;ELSE PRESENT_STATE:=S0; END IF;WHEN S1=>IF DATAIN='1' THEN PRESENT_STATE:=S2;ELSE PRESENT_STATE:=S1; END IF;WHEN S2=>IF DATAIN='1' THEN PRESENT_STATE:=S3;ELSE PRESENT_STATE:=S1; END IF;WHEN S3=>IF DATAIN='1' THEN PRESENT_STATE:=S4;ELSE PRESENT_STATE:=S1; END IF;WHEN S4=>IF DATAIN='1' THEN PRESENT_STATE:=S5;ELSE PRESENT_STATE:=S1; END IF;WHEN S5=>IF DATAIN='1' THEN PRESENT_STATE:=S6;ELSE PRESENT_STATE:=S1; END IF;WHEN S6=>IF DATAIN='1' THEN PRESENT_STATE:=S7;ELSE PRESENT_STATE:=S1; END IF;WHEN S7=>IF DATAIN='0' THEN PRESENT_STATE:=S8;Q<='1'; ELSE PRESENT_STATE:=S0; END IF;WHEN S8=>IF DATAIN='0' THEN PRESENT_STATE:=77 ;ELSE PRESENT_STATE:=78 ; END IF;END CASE;79 CLK='1';END PROCESS;END ART;二十四在下面横线上填上合适的语句;完成序列信号发生器的设计..说明：带异步复位为CLR;时钟端为CLK;输出端为Q;串行输出指定序列低位先出.. LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_ARITH.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY SENQGEN ISPORTCLR;CLK:IN STD_LOGIC;Q:OUT STD_LOGIC;END SENQGEN;ARCHITECTURE BEHA OF SENQGEN ISSIGNAL Q_TEMP:STD_LOGIC_VECTOR2 DOWNTO 0;BEGINPROCESSCLK;CLRBEGINIF CLR='1' THEN Q_TEMP<="000";80 CLK'EVENT AND CLK='1' THENIF Q_TEMP="111" THEN Q_TEMP<="000";81 Q_TEMP<=Q_TEMP+1;END IF;82 ;END PROCESS;PROCESSQ_TEMPBEGINCASE Q_TEMP ISWHEN "000"=>Q<='0';WHEN "001"=>Q<='1';WHEN "010"=>Q<='0';WHEN "011"=>Q<='1';WHEN "100"=>Q<='1';WHEN "101"=>Q<='1';WHEN "110"=>Q<='1';WHEN "111"=>Q<='0';WHEN OTHERS=>83 ;END CASE;END PROCESS;END BEHA;二十五在下面横线上填上合适的语句;完成七人表决器的设计..说明：一个带输出显示的七人表决器两种结果：同意;反对.. LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY BIAOJUE7 ISPORTD:IN STD_LOGIC_VECTOR0 TO 6;RLED;GLED:OUT STD_LOGIC;LEDSEG:OUT STD_LOGIC_VECTOR 6 DOWNTO 0;END;ARCHITECTURE BEV OF BIAOJUE7 ISBEGINPROCESSDVARIABLE COUNT:INTEGER RANGE 0 TO 7 ;BEGINCOUNT:=84 ;FOR 85 LOOPIF DI='1' THEN COUNT:=86 ;ELSE COUNT:=COUNT;END IF;END LOOP;IF COUNT>87 THEN GLED<='1'; RLED<='0'; ELSE GLED<='0'; RLED<='1';END IF;CASE COUNT ISWHEN 0=> LEDSEG<="0111111";WHEN 1=> LEDSEG<="0000110";WHEN 2=> LEDSEG<="1011011";WHEN 3=> LEDSEG<="1001111";WHEN 4=> LEDSEG<="1100110";WHEN 5=> LEDSEG<="1101101";WHEN 6=> LEDSEG<="1111101";WHEN 7=> LEDSEG<="0100111";END CASE;END PROCESS;END BEV;二十六在下面横线上填上合适的语句;完成有限状态机的设计..说明：状态转换图如右图;S0~S3为状态号;圈内为输出..LIBRARY 1EEE；USE IEEE．STD_ LOGIC_1164．ALL；PORT CLK;RESET：IN STD_LOGIC;INPUTS ：IN STD_LOGIC_VECTOR 0 TO 1；OUTPUTS ：OUT INTEGER RANGE 0 TO 15 ；END S_ MACHINE；ARCHITECTURE BEHA V OF S_MACHINE ISTYPE STA TES IS S0; S1; S2; S3；SIGNAL CURCENT_STA TE;NEXT_STA TE：STA TES；BEGINREG: PROCESS RESET;CLK --状态切换BEGINIF RESET = ‘1’ THEN CURRENT_ STATE <= S0；ELSIF CLK=’L’AND CLK‘EVENT THENCURRENT_ STA TE <= NEXT_ STA TE；END IF;END PROCESS；COM:PROCESSCURRENT_ STATE; INPUTS--下一状态、BEGINCASE CURRENT_ STATE ISWHEN S0 => OUTPUTS<= 88 ；IF INPUTS=”00” THEN NEXT_ STA TE<=S0;ELSE NEXT_ STATE<=SL；END IF；WHEN SL=> OUTPUTS<=8；IF INPUTS= 89 THEN NEXT_ STA TE<= 90 ;ELSE NEXT_STATE<=S2；END IF；WHEN S2=> OUTPUTS<=12;IF INPUTS=“11”THEN NEXT_STATE<=S0;ELSE NEXT_STATE<= S3;END IF;WHEN S3=> OUTPUTS<=14;IF INPUTS = “11”THEN NEXT_STA TE <=S3;；ELSE NEXT STATE <=S0;END IF；END CASE;91 ;END BEHA V;二十七在下面横线上填上合适的语句;完成移位寄存器74166的设计.. LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY TTL74166 ISPORT A;B;C;D;E;F;G;H:IN STD_LOGIC; --8位并行输入信号CLK:IN STD_LOGIC; --时钟信号RESET:IN STD_LOGIC; --复位信号SE:IN STD_LOGIC; --串行输入信号FE:IN STD_LOGIC; --时钟信号禁止端SL:IN STD_LOGIC; --移位装载控制端Q:OUT STD_LOGIC; --串行输出信号END TTL74166;ARCHITECTURE ART OF TTL74166 ISSIGNAL TMPREG8:STD_LOGIC_VECTOR7 DOWNTO 0;BEGINPROCESSCLK;RESET;SL;FEBEGINIF RESET='1' THEN TMPREG8<=92 ; Q<=TMPREG87; ELSIF CLK'EVENT AND CLK='1' THENIF FE='0' THENIF SL='0' THENTMPREG80<=A;TMPREG81<=B;TMPREG82<=C;TMPREG83<=D;TMPREG84<=E;TMPREG85<=F;TMPREG86<=G;TMPREG87<=H;93 SL='1' THENFOR I IN TMPREG8'HIGH DOWNTO 94 LOOPTMPREG8I<=95 ;END LOOP;TMPREG8TMPREG8'LOW<=96 ;Q<=97 ;END IF;END IF;END IF;END PROCESS;END ART;二十八在下面横线上填上合适的语句;完成8位双向总线缓冲器的设计..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY TRI_BIGATE ISPORT A;B: INOUT STD_LOGIC_VECTOR7 DOWNTO 0;EN; DR: IN STD_LOGIC;END;ARCHITECTURE RTL OF TRI_BIGATE ISSIGNAL AOUT; BOUT:STD_LOGIC_VECTOR7 DOWNTO 0;BEGINPROCESSA; DR; ENBEGIN IF EN=‘0’ AND DR=‘1’ THEN BOUT<=A;ELSEBOUT<=“ZZZZZZZZ”;END IF;B<=BOUT;END PROCESS;PROCESSB; DR; ENBEGINIF EN=‘0’ AND DR=‘0’ THENAOUT<=98 ;ELSEAOUT<=99 ;END IF;A<=100 ;END PROCESS;END;二十九在下面横线上填上合适的语句;完成4位串入/并出移位寄存器的设计.. 说明：4位串入/并出移位寄存器可以用D触发器组成..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL ;ENTITY DFF ISPORTD;CLK:IN STD_LOGIC;Q: OUT STD_LOGIC;END DFF;ARCHITECTURE BEHAVE OF DFF ISBEGIN PROCESSCLKBEGINIF CLK= '0' AND CLK'EVENT THEN Q <=D;END IF;END PROCESS;END BEHAVE;LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY SHIFT ISPORTA;CLK: IN STD_LOGIC;D : OUT STD_LOGIC;END SHIFT;ARCHITECTURE SHIFT1 OF SHIFT ISCOMPONENT DFF1PORT D;CLK: IN STD_LOGIC;Q: OUT STD_LOGIC;END COMPONENT ;SIGNAL Z:STD_LOGIC_VECTOR0 TO 4;BEGINZ0<=101 ;G1:FOR 102 GENERATEDFFX:DFF1 PORT MAP ZI;CLK;103 ;END GENERATE;D<=104 ;END SHIFT1;三十在下面横线上填上合适的语句;完成4位异步计数器的设计..说明：4位异步计数器可以用D触发器器组成..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL ;ENTITY DFF1 ISPORTD;CLK:IN STD_LOGIC;Q; QB: OUT STD_LOGIC;END DFF1;ARCHITECTURE BEHAVE OF DFF1 ISBEGIN PROCESSCLKBEGINIF CLK= '1' AND CLK'EVENT THEN Q <=D; QB<=NOT D;END IF;END PROCESS;END BEHAVE;LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY RPLCONT ISPORT CLK : IN STD_LOGIC;COUNT : OUT STD_LOGIC_VECTOR3 DOWNTO 0;END RPLCONT;ARCHITECTURE RPLCONT OF RPLCONT ISCOMPONENT DFF1PORT CLK;D:IN STD_LOGIC;Q;QB:OUT STD_LOGIC;END COMPONENT ;SIGNAL COUNT_IN_BAR:STD_LOGIC_VECTOR4 DOWNTO 0;BEGINCOUNT_IN_BAR0<=CLK;GEN1:FOR I IN 0 TO 3 GENERATEU:DFF1 PORT MAP CLK=>105 ; D=>106 ;Q=>107 ;QB=>108 ;END GENERATE;END RPLCONT;三十一在下面横线上填上合适的语句;完成交通灯控制器的设计..说明：红、黄、绿灯分别亮10秒;状态0时东西绿灯亮;南北红灯亮；状态1时东西绿、黄灯亮;南北红灯亮；状态2时东西红灯亮;南北绿灯亮；状态3时东西红灯亮;南北绿、黄灯亮..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY TRAFFICLED1 ISPORT CLK; RESET: IN STD_LOGIC;Q: OUT STD_LOGIC_VECTOR11 DOWNTO 0 ;END;ARCHITECTURE ONE OF TRAFFICLED1 ISSIGNAL Y_EWSN; G_EWSN; R_EWSN:STD_LOGIC_VECTOR3 DOWNTO 0;SIGNAL COUNT:INTEGER RANGE 0 TO 9;SIGNAL STATE:INTEGER RANGE 0 TO 3;BEGINPROCESSRESET; CLK;COUNTBEGINIF RESET='1' THEN COUNT<=0; STATE<=0;ELSIF CLK'EVENT AND CLK='1' THEN COUNT<=COUNT+1;IF COUNT=109 THEN STATE <=STATE+1;END IF;IF STATE>110 THEN STATE <=0;END IF;END IF;CASE STATE ISWHEN 0 => Y_EWSN<="0000"; G_EWSN<="1100"; R_EWSN<="0011";WHEN 1 => Y_EWSN<="1100"; G_EWSN<="1100"; R_EWSN<="0011";WHEN 2 => Y_EWSN<="0000"; G_EWSN<="0011"; R_EWSN<="1100";WHEN 3=> Y_EWSN<="0011"; G_EWSN<="0011"; R_EWSN<="1100";WHEN OTHERS=>111 ;END CASE;END PROCESS;Q0<=R_EWSN0; Q1<=G_EWSN0; Q2<=Y_EWSN0 ;Q3<=R_EWSN2; Q4<=G_EWSN2; Q5<=Y_EWSN2 ;Q6<=R_EWSN1; Q7<=G_EWSN1; Q8<=Y_EWSN1 ;Q9<=R_EWSN3; Q10<=G_EWSN3; Q11<=Y_EWSN3 ;END;三十二在下面横线上填上合适的语句;完成8位数字比较器的设计..ENTITY COMP ISPORTA;B: IN 112 RANGE 0 T0 113 ;AEQUALB; AGREATB; ALESSB : OUT BIT;END COMP;ARCHITECTURE BEHA VE OF COMP ISBEGINAEQUALB＜＝‘1’WHEN A＝B ELSE‘0’;AGREATB＜＝‘1’WHEN A＞B ELSE‘0’;ALESSB＜＝‘1’WHEN A＜B ELSE‘0’;END BEHA VE;三十三在下面横线上填上合适的语句;完成一个16个字节的堆栈的设计..说明：堆栈有复位信号、压栈/弹栈信号、堆栈满信号、数据输入/输出口.. LIBRARY IEEE；USE IEEE.STD_LOGIC_1164.ALL；USE IEEE.STD_LOGIC_SIGNED.ALL；ENTITY STACK ISPORTDATAIN : IN STD_LOGIC_VECTOR 7 DOWNTO 0 ;PUSH ; POP ; RESET ; CLK : IN STD_LOGIC;STACKFULL : OUT STD_LOGIC;DATAOUT : BUFFER STD_LOGIC_VECTOR 7 DOWNTO 0 ;END STACK;ARCHITECTURE A OF STACK ISTYPE ARRAYLOGIC IS ARRAY 15 DOWTO 0 OF STD_LOGIC_VECTOR 7 DOWNTO 0 ;--定义一个16字节数据类型SIGNAL DATA : ARRAYLOGIC；-- 此处定义了DA TA为一个数组16×8 SIGNAL STACKFLAG : STD_LOGIC_VECTOR 15 DOWNTO 0 ;--定义堆栈标志;每一字节有数据为1;无数据为0 BEGINSTACKFULL＜＝114 ; --字节0为栈底PROCESS CLK ; NRESET ; POP ; PUSHBEGINIF RESET = ‘1’ THENSTACKFLAG＜＝OTHERS => ‘0’ ;DATAOUT＜＝OTHERS => ‘0’ ;FOR I IN 0 TO 15 LOOPDATA I ＜＝115 ;END LOOP;ELSIF CLK’EVENT AND CLK = ‘1’ THENIF PUSH = ‘1’ AND POP= ‘0’ THEN -- PUSHFOR I IN 0 TO 14 LOOPDATA I ＜＝116 ;END LOOP;DATA 15 ＜＝117 ;STACKFLAG＜＝‘1’ & STACKFLAG15 DOWNTO 1 ;ELSIF PUSH = ‘0’ AND POP= ‘1’ THEN -- POPDATAOUT＜＝DA TA 15;FOR I IN 15 DOWNTO 1 LOOPDATA I ＜＝118 ;END LOOP；STACKFLAG＜＝STACKFLAG 119 DOWNTO 0 & ‘0’;END IF；END IF；END PROCESS;END A;三十四在下面横线上填上合适的语句;完成一个8位分频器的设计..LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY PULSE ISPORT CLK : IN STD_LOGIC;D : IN STD_LOGIC_VECTOR 7 DOWNTO 0;FOUT : OUT STD_LOGIC ;END;ARCHITECTURE ONE OF PULSE ISSIGNAL FULL : STD_LOGIC;BEGINP_REG: PROCESSCLK120 CNT8 : STD_LOGIC_VECTOR7 DOWNTO 0;BEGINIF CLK’EVENT AND CLK = ‘1’ THENIF CNT8 = "11111111" THENCNT8 := 121 ; --当CNT8计数计满时;输入数据D被同步预置给计数器CNT8FULL <= '1'; --同时使溢出标志信号FULL输出为高电平ELSE CNT8 := 122 ; --否则继续作加1计数FULL <= '0'; --且输出溢出标志信号FULL为低电平END IF;END IF;END PROCESS P_REG;P_DIV: PROCESS 123VARIABLE CNT2 : STD_LOGIC;BEGINIF FULL'EVENT AND FULL = '1' THENCNT2 <= 124 ; --如果溢出标志信号FULL为高电平;D触发器输出取反IF CNT2 = '1' THEN FOUT <= '1';ELSE FOUT <= '0';END IF;END IF;END PROCESS P_DIV;END;三十五在下面横线上填上合适的语句;完成一个10线－4线优先编码器的设计..LIBRARY IEEE ;USE IEEE.STD_LOGIC_1164.ALL;ENTITY CODER ISPORT DIN : IN STD_LOGIC_VECTOR9 DOWNTO 0;OUTPUT : OUT STD_LOGIC_VECTOR3 DOWNTO 0 ;END CODER;ARCHITECTURE BEHA V OF CODER ISSIGNAL SIN : STD_LOGIC_VECTOR3 DOWNTO 0;BEGINPROCESS 125BEGINIF DIN9='0' THEN SIN <= "1001" ;126 DIN8=’0’ THEN SIN <= "1000" ;ELSIF DIN7='0' THEN SIN <= "0111" ;ELSIF DIN6='0' THEN SIN <= "0110" ;ELSIF DIN5='0' THEN SIN <= "0101" ;ELSIF DIN4='0' THEN SIN <= "0100" ;ELSIF DIN3='0' THEN SIN <= "0011" ;ELSIF DIN2='0' THEN SIN <= "0010" ;ELSIF DIN1='0' THEN SIN <= "0001" ;ELSE SIN <= 127 ;128 ；END PROCESS ；OUTPUT <= SIN ；END BEHA V;三十六在下面横线上填上合适的语句;完成一个摩尔状态机的设计..说明:状态机的状态图见图A;状态结构图见图B.。

EDA技术与VHDL程序设计基础教程习题答案EDA技术与VHDL程序设计基础教程习题答案第1章EDA习题答案1.8.1填空1.EDA的英文全称是Electronic Design Automation2.EDA技术经历了计算机辅助设计CAD阶段、计算机辅助工程设计CAE阶段、现代电子系统设计自动化EDA阶段三个发展阶段3. EDA技术的应用可概括为PCB设计、ASIC设计、CPLD/FPGA 设计三个方向4.目前比较流行的主流厂家的EDA软件有Quartus II、ISE、ModelSim、ispLEVER5.常用的设计输入方式有原理图输入、文本输入、状态机输入6.常用的硬件描述语言有VHDL、V erilog7.逻辑综合后生成的网表文件为EDIF8.布局布线主要完成将综合器生成的网表文件转换成所需的下载文件9.时序仿真较功能仿真多考虑了器件的物理模型参数10.常用的第三方EDA工具软件有Synplify/Synplify Pro、Leonardo Spectrum1.8.2选择1.EDA技术发展历程的正确描述为（A）A CAD->CAE->EDAB EDA->CAD->CAEC EDA->CAE->CADD CAE->CAD->EDA2.Altera的第四代EDA集成开发环境为（C）A ModelsimB MUX+Plus IIC Quartus IID ISE3.下列EDA工具中，支持状态图输入方式的是（B）A Quartus IIB ISEC ispDesignEXPERTD Syplify Pro4.下列几种仿真中考虑了物理模型参数的仿真是（A）A时序仿真B 功能仿真C 行为仿真D 逻辑仿真5.下列描述EDA工程设计流程正确的是（C）A输入->综合->布线->下载->仿真B布线->仿真->下载->输入->综合C输入->综合->布线->仿真->下载D输入->仿真->综合->布线->下载6.下列编程语言中不属于硬件描述语言的是（D）A VHDLB V erilogC ABELD PHP1.8.3问答1.结合本章学习的知识，简述什么是EDA技术？谈谈自己对EDA 技术的认识？答：EDA（Electronic Design Automation）工程是现代电子信息工程领域中一门发展迅速的新技术。

VHDL程序设计教程习题参考解答第1章思考题解答1．什么是VHDL？简述VHDL的发展史。

答：VHDL是美国国防部为电子项目设计承包商提供的，签定合同使用的，电子系统硬件描述语言。

1983年成立VHDL语言开发组，1987年推广实施，1993年扩充改版。

VHDL 是IEEE标准语言，广泛用于数字集成电路逻辑设计。

2．简述VHDL设计实体的结构。

答：实体由实体名、类型表、端口表、实体说明部分和实体语句部分组成。

根据IEEE标准，实体组织的一般格式为：ENTITY 实体名 IS[GENERIC(类型表)；] --可选项[PORT(端口表)；] --必需项实体说明部分； --可选项[BEGIN实体语句部分；]END [ENTITY] [实体名]；3．分别用结构体的3种描述法设计一个4位计数器。

答：用行为描述方法设计一个4位计数器如下，其它描述方法，读者可自行设计。

LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;use ieee.std_logic_unsigned.all;ENTITY countA ISPORT (clk,clr,en:IN STD_LOGIC;Qa,qb,qc,qd:OUT STD_LOGIC);END countA;ARCHITECTURE example OF countA ISSIGNAL count_4:STD_LOGIC_vector (3 DOWNTO 0);BEGINQa <= count_4(0);Qb <= count_4(1);Qc <= count_4(2);Qd <= count_4(3);PROCESS (clk,clr)BEGINIF (clr = '1' ) THENCount_4 <= "0000";ELSIF (clk'EVENT AND clk = '1' ) THENIF (en = '1' ) THENIF (count_4 = "1111") THENcount_4 <= "0000";ELSEcount_4 <= count_4+ '1';END IF;END IF;END IF;END PROCESS;END example;第2章思考题解答1．什么叫对象？对象有哪几个类型？答：在VHDL语言中，凡是可以赋于一个值的客体叫对象(object)。

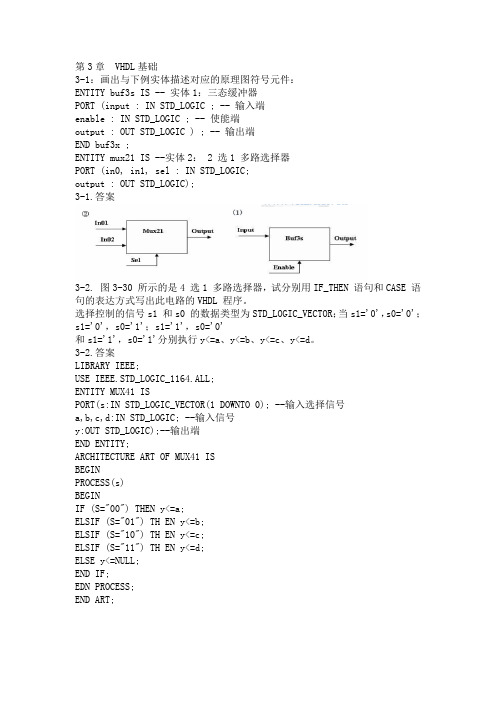

第3章 VHDL基础3-1：画出与下例实体描述对应的原理图符号元件：ENTITY buf3s IS -- 实体1：三态缓冲器PORT (input : IN STD_LOGIC ; -- 输入端enable : IN STD_LOGIC ; -- 使能端output : OUT STD_LOGIC ) ; -- 输出端END buf3x ;ENTITY mux21 IS --实体2： 2 选1 多路选择器PORT (in0, in1, sel : IN STD_LOGIC;output : OUT STD_LOGIC);3-1.答案3-2. 图3-30 所示的是4 选1 多路选择器，试分别用IF_THEN 语句和CASE 语句的表达方式写出此电路的VHDL 程序。

选择控制的信号s1 和s0 的数据类型为STD_LOGIC_VECTOR；当s1='0'，s0='0'；s1='0'，s0='1'；s1='1'，s0='0'和s1='1'，s0='1'分别执行y<=a、y<=b、y<=c、y<=d。

3-2.答案LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MUX41 ISPORT(s:IN STD_LOGIC_VECTOR(1 DOWNTO 0); --输入选择信号a,b,c,d:IN STD_LOGIC; --输入信号y:OUT STD_LOGIC);--输出端END ENTITY;ARCHITECTURE ART OF MUX41 ISBEGINPROCESS(s)BEGINIF (S="00") THEN y<=a;ELSIF (S="01") TH EN y<=b;ELSIF (S="10") TH EN y<=c;ELSIF (S="11") TH EN y<=d;ELSE y<=NULL;END IF;EDN PROCESS;END ART;LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MUX41 ISPORT(s:IN STD_LOGIC_VECTOR(1 DOWNTO 0); --输入选择信号a,b,c,d:IN STD_LOGIC; --输入信号y:OUT STD_LOGIC);--输出端END MUX41;ARCHITECTURE ART OF MUX41 ISBEGINPROCESS(s)BEGINCASE s ISWHEN “00” => y<=a;WHEN “01” => y<=b;WHEN “10” => y<=c;WHEN “11” => y<=d;WHEN OTHERS =>NULL;END CASE;END PROCESS;END ART;3-3. 图3-31 所示的是双 2 选 1 多路选择器构成的电路MUXK，对于其中MUX21A，当s='0'和'1'时，分别有y<='a'和y<='b'。

eda技术及应用第三版课后答案谭会生【篇一：《eda技术》课程大纲】>一、课程概述1.课程描述《eda技术》是通信工程专业的一门重要的集中实践课，是通信工程专业学生所必须具备的现代电子设计技术技能知识。

eda是电子技术的发展方向，也是电子技术教学中必不可少的内容。

本课程主要介绍可编程逻辑器件在电子电路设计及实现上的应用，介绍电路原理图和pcb图的设计技术。

开设该课程，就是要让学生了解大规模专用集成电路fpga和cpld的结构，熟悉一种以上的硬件描述语言，掌握一种以上的开发工具的使用等，掌握电路原理图和pcb图的现代设计技术与方法，从而提高学生应用计算机对电子电路和高速智能化系统进行分析与设计的能力。

2.设计思路本课程坚持“以学生为中心”的原则，以项目任务驱动的方式，采取理论知识与案例相结合的方式授课，提高学生的学习主动性。

通过必要的理论知识讲授、大量的实践训练和案例分析，培养学生的动手设计和实践能力，掌握eda开发的整个流程和基本技巧。

课程采用演示讲授和实践相结合，边讲边练的方法，让学生切身体会并掌握eda开发产品的流程和方法。

本课程集中2周时间开设，注重实践性，边讲边练，让学生切身体会并掌握eda开发技术。

3.实践要求（1）纪律和安全要求①不得将食物带入实验室，每次实训后请将使用后的废弃物带走。

违反者每次扣罚平时分2分。

②实训期间不得做与实训无关的其他事情，不得大声喧哗或做其他影响实训正常进行的事宜。

违反者每次扣罚平时分2分。

③实训期间，若学生有事不能正常参加实训，须提前以书面形式请假，并按指导教师的安排补做实训。

未经指导教师许可，学生不得任意调换实训时间和实训地点。

违反者每次扣罚平时分4分。

④学生不得以任何理由替代他人进行实训，违者直接取消实训成绩。

⑤学生除操作自己所分配的计算机外，不得操作实验室内其他任何设备。

违者每次扣罚平时分2分。

（2）业务要求实训所使用的软件protel和quartus ii，所有数据均通过服务器中转以及储存在服务器上，所以重启自己所用的电脑不会造成数据丢失。

vhdl_参考答案_上机练习三：时序逻辑电路设计2VHDL与复杂数字系统设计上机实验3：时序逻辑电路的VHDL程序设计⼀、实验⽬的：1.掌握在Max＋plus II开发平台上，使⽤硬件描述语⾔设计电路的基本操作步骤；2.运⽤所学VHDL的描述语句完成⼀种时序逻辑电路的设计。

⼆、要点：时序逻辑电路在电路结构上有两个显著特点:第⼀，时序电路通常包含组合电路和存储电路两个组成部分，⽽且存储电路是必不可少的。

第⼆，存储电路的输出状态必须反馈到组合电路的输⼊端，与输⼊信号⼀起，共同决定组合逻辑电路的输出。

时序电路的信号变化特点：时序电路以时钟信号为驱动；电路内部信号的变化（或输出信号的变化）只发⽣在特定的时钟边沿；其他时刻输⼊信号的变化对电路不产⽣影响；要点：执⾏条件的控制；时钟边沿的检测；1、执⾏条件的控制采⽤进程描述可以有效控制执⾏条件，若进程以时钟信号（clk）为唯⼀敏感信号，则只有当时钟信号变化时，进程才执⾏；在其他时刻，任何输⼊信号的变化对电路（进程）不起作⽤；模版1：process(clock) --敏感信号表中只有时钟beginif rising_edge(clock) then--监测时钟上升沿，若⽤falling_edge(clock) ……--则监测时钟下升沿。

end if;end process;例：时钟上升沿动作的D触发器library ieee;use ieee.std_logic_1164.all;entity dff1 isport(clk, d: in std_logic;q: out std_logic);end dff1;architecture rtl of dff1 isbeginprocess(clk)beginif (clk'event and clk='1') thenq<=d;end if;end process;end rtl;时序逻辑电路的初始状态应由复位（或清零）信号来设置，根据复位信号对时序逻辑电路复位操作的不同，可分为同步复位和异步复位。

第三章VHDL的语句VHDL中的语句按其执行顺序可分为顺序描述语句和并行描述语句两大类。

顺序描述语句的执行顺序是按语句的书写顺序依次执行的，常用于实现模块的算法部分；并行描述语句的执行顺序与书写顺序无关，所有语句是并发执行的，常用于表示模块间的连接关系。

本章将详细介绍这两类VHDL语句。

3．1 VHDL语言的顺序描述语句顺序语句是建模进程、过程和函数功能的基本语句单元，它只能在进程、过程和函数中使用，其执行顺序按照书写顺序来执行，同时前面语句的执行结果会对后面语句的执行结果产生影响。

顺序描述语句按照控制方式分为条件控制语句和迭代控制语句，其中，条件控制语句有IF语句和CASE语句，迭代控制语句有循环语句和顺序断言语句。

下面对顺序描述语句进行详细介绍。

3．1．1 信号赋值语句与变量赋值语句采用VHDL描述硬件电路的过程中，数据的传递和端口界面数据的读写都是通过赋值语句来实现的，赋值语句就是将一个数值或表达式传递给某一个数据对象的语句。

VHDL 提供了两类赋值语句：信号赋值语句和变量赋值语句。

信号虽然只能在VHDL程序的并行部分进行说明，但是它在程序的顺序部分和并行部分都可使用。

信号赋值语句的语法如下：待赋值信号<=表达式；变量的说明和赋值操作都只能在程序的顺序部分进行。

变量赋值语句的语法如下：待赋值变量：=表达式；注意：不论是信号还是变量，赋值符号两边必须具备相同的数据类型和位长。

在前一章我们讲过信号与变量的区别，这里有必要重申一下：信号赋值的执行和信号值的更新之间是有一定延迟的，只有经过延迟后信号才能得到新值，否则保持原值；而变量赋值的语句执行后立即得到新值，没有延迟。

上面讲到，信号赋值会有延迟，其实，VHDL允许为信号赋值选择“延迟机制”，即：传输延迟或惯性延迟，其中，传输延迟用于表示无论输入脉冲宽度多窄都能在输出端无失真复现的延迟模型；惯性延迟用于表示输入脉冲传播时间受电路“惯性”影响的延迟模型。
