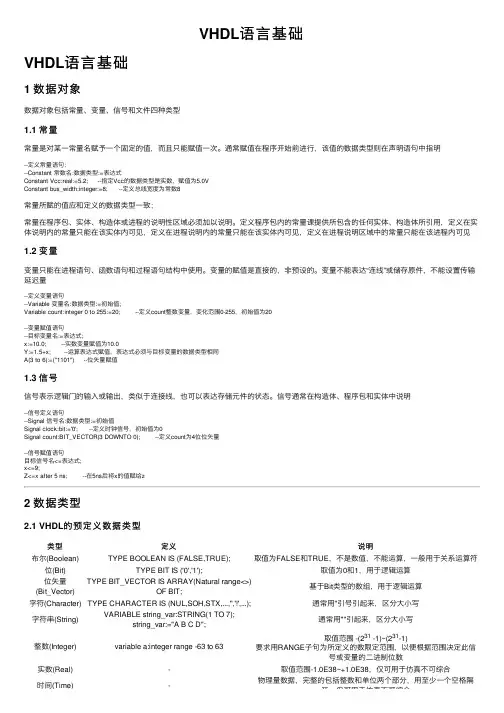

VHDL语⾔基础VHDL语⾔基础1 数据对象数据对象包括常量、变量、信号和⽂件四种类型1.1 常量常量是对某⼀常量名赋予⼀个固定的值，⽽且只能赋值⼀次。

通常赋值在程序开始前进⾏，该值的数据类型则在声明语句中指明--定义常量语句：--Constant 常数名:数据类型:=表达式Constant Vcc:real:=5.2; --指定Vcc的数据类型是实数，赋值为5.0VConstant bus_width:integer:=8; --定义总线宽度为常数8常量所赋的值应和定义的数据类型⼀致；常量在程序包、实体、构造体或进程的说明性区域必须加以说明。

定义程序包内的常量课提供所包含的任何实体、构造体所引⽤，定义在实体说明内的常量只能在该实体内可见，定义在进程说明内的常量只能在该实体内可见，定义在进程说明区域中的常量只能在该进程内可见1.2 变量变量只能在进程语句、函数语句和过程语句结构中使⽤。

变量的赋值是直接的，⾮预设的。

变量不能表达“连线”或储存原件，不能设置传输延迟量--定义变量语句--Variable 变量名:数据类型:=初始值;Variable count:integer 0 to 255:=20; --定义count整数变量，变化范围0-255，初始值为20--变量赋值语句--⽬标变量名:=表达式;x:=10.0; --实数变量赋值为10.0Y:=1.5+x; --运算表达式赋值，表达式必须与⽬标变量的数据类型相同A(3 to 6):=("1101") --位⽮量赋值1.3 信号信号表⽰逻辑门的输⼊或输出，类似于连接线，也可以表达存储元件的状态。

信号通常在构造体、程序包和实体中说明--信号定义语句--Signal 信号名:数据类型:=初始值Signal clock:bit:='0'; --定义时钟信号，初始值为0Signal count:BIT_VECTOR(3 DOWNTO 0); --定义count为4位位⽮量--信号赋值语句⽬标信号名<=表达式;x<=9;Z<=x after 5 ns; --在5ns后将x的值赋给z2 数据类型2.1 VHDL的预定义数据类型类型定义说明布尔(Boolean)TYPE BOOLEAN IS (FALSE,TRUE);取值为FALSE和TRUE，不是数值，不能运算，⼀般⽤于关系运算符位(Bit)TYPE BIT IS ('0','1');取值为0和1，⽤于逻辑运算位⽮量(Bit_Vector)TYPE BIT_VECTOR IS ARRAY(Natural range<>)OF BIT;基于Bit类型的数组，⽤于逻辑运算字符(Character)TYPE CHARACTER IS (NUL,SOH,STX,...,'','!',...);通常⽤''引号引起来，区分⼤⼩写字符串(String)VARIABLE string_var:STRING(1 TO 7);string_var:="A B C D";通常⽤""引起来，区分⼤⼩写整数(Integer)variable a:integer range -63 to 63取值范围 -(231 -1)~(231-1)要求⽤RANGE⼦句为所定义的数限定范围，以便根据范围决定此信号或变量的⼆进制位数实数(Real)-取值范围-1.0E38~+1.0E38，仅可⽤于仿真不可综合时间(Time)-物理量数据，完整的包括整数和单位两个部分，⽤⾄少⼀个空格隔开，仅可⽤于仿真不可综合时间(Time)-开，仅可⽤于仿真不可综合错误等级(SeverityLevel)TYPE severity_level IS (NOTE、WARNING、ERROR、FAILURE);表⽰系统状态，仅可⽤于仿真不可⽤于综合类型定义说明2.2 IEEE预定义标准逻辑位与⽮量标准逻辑类型对数字逻辑电路的逻辑特性描述更加完整、真实，因此在VHDL程序中，对逻辑信号的定义通常采⽤标准逻辑类型标准逻辑位(Std_Logic)符号说明'U'Undefined(未初始化)'X'Forcing Unknown(强未知)'0'Forcing 0(强0)'1'Forcing 1(强1)'Z'High Impedance(⾼阻)'W'Weak Unknown(弱未知)'L'Weak 0(弱0)'H'Weak 1(弱1)'-'Don't Care(忽略)标准逻辑位⽮量(Std_Logic_Vector)基于Std_Logic类型的数组使⽤Std_Logic和Std_Logic_Vector要调⽤IEEE库中的Std_Logic_1164程序包；就综合⽽⾔，能够在数字器件中实现的是“-、0、1、Z”四种状态。

VHDL语言的基本知识点罗列1 VHDL语言的标识符VHDL中的标识符可以是常数、变量、信号、端口、子程序或参数的名字。

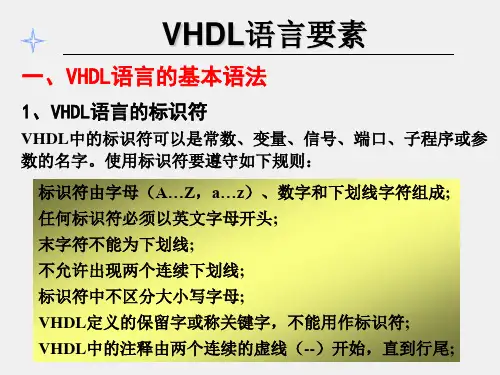

使用标识符要遵守如下法则：a）标识符由字母（A…Z；a…z）、数字和下划线字符组成。

任何标识符必须以英文字母开头。

λ末字符不能为下划线。

λb）不允许出现两个连续下划线。

标识符中不区分大小写字母。

λVHDL定义的保留子或称关键字，不能用作标识符。

λc） VHDL中的注释由两个连续的短线（--）开始，直到行尾。

以下是非法标识符：-Decoder —起始不能为非英文字母3DOP —起始不能为数字Large#number —“#”不能成为标识符的构成符号Data__bus —不能有双下划线Copper_ —最后字符不能为下划线On —关键字不能用作标识符。

注：在AHDL语言中标识符要区分大小写，但在VHDL语言中不区分大小写。

所以写程序时，一定要养成良好的书写习惯，应用关键字时用大写，自己定义的标识符用小写。

标识符表示的几种数据对象的详细说明如下：1) 常数（Constant ）常数是一个固定的值，主要是为了使设计实体中的常数更容易阅读和修改。

常数一被赋值就不能在改变。

一般格式：CONSTANT 常数名：数据类型：=表达式；例：CONSTANT Vcc: REAL: =5.0;—设计实体的电源电压指定常数所赋得值应与定义的数据类型一致。

常量的使用范围取决于它被定义的位置。

程序包中定义的常量具有最大的全局化特性，可以用在调用此程序包的所有设计实体中；设计实体中某一结构体中定义的常量只能用于此结构体；结构体中某一单元定义的常量，如一个进程中，这个常量只能用在这一进程中。

2) 变量（Variable）变量是一个局部变量，它只能在进程语句、函数语句和进程语句结构中使用。

用作局部数据存储。

在仿真过程中。

它不像信号那样，到了规定的仿真时间才进行赋值，变量的赋值是立即生效的。

变量常用在实现某种算法的赋值语句中。

VHDL语法简单总结一个VHDL程序代码包含实体（entity）、结构体（architecture）、配置（configuration）、程序包（package）、库（library）等。

一、数据类型1.用户自定义数据类型使用关键字TYPE，例如：TYPE my_integer IS RANGE -32 TO 32;–用户自定义的整数类型的子集TYPE student_grade IS RANGE 0 TO 100;–用户自定义的自然数类型的子集TYPE state IS (idle, forward, backward, stop);–枚举数据类型，常用于有限状态机的状态定义一般来说，枚举类型的数据自动按顺序依次编码。

2.子类型在原有已定义数据类型上加一些约束条件，可以定义该数据类型的子类型。

VHDL不允许不同类型的数据直接进行操作运算，而某个数据类型的子类型则可以和原有类型数据直接进行操作运算。

子类型定义使用SUBTYPE关键字。

3.数组(ARRAY)ARRAY是将相同数据类型的数据集合在一起形成的一种新的数据类型。

TYPE type_name IS ARRAY (specification) OF data_type;–定义新的数组类型语法结构SIGNAL signal_name: type_name [:= initial_value];–使用新的数组类型对SIGNAL，CONSTANT, VARIABLE进行声明例如：TYPE delay_lines IS ARRAY (L-2 DOWNTO 0) OF SIGNED (W_IN-1 DOWNTO 0);–滤波器输入延迟链类型定义TYPE coeffs IS ARRAY (L-1 DOWNTO 0) OF SIGNED (W_COEF-1 DOWNTO 0);–滤波器系数类型定义SIGNAL delay_regs: delay_lines; –信号延迟寄存器声明CONSTANT coef: coeffs := ( ); –常量系数声明并赋初值4.端口数组在定义电路的输入/输出端口时，有时需把端口定义为矢量阵列，而在ENTITY中不允许使用TYPE进行类型定义，所以必须在包集(PACKAGE)中根据端口的具体信号特征建立用户自定义的数据类型，该数据类型可以供包括ENTITY在内的整个设计使用。
