轻型货车中间轴式五挡变速器设计

CA1040轻型货车三轴五档变速器设计毕业设计（论文）开题报告学生姓名潘雪松系部汽车与交通工程学院专业、班级车辆07-5指导教师姓名孙远涛职称实验师从事专业车辆工程是否外聘□是□√否题目名称CA1040轻型货车机械式变速机设计一、课题研究现状、选题目的和意义研究现状：变速器用来改变发动机传到驱动轮上的转矩和转速，目的是在原地起步、爬破、转弯、加速等各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利的工况范围内工作。

变速器设有空挡，可在起动发动机、汽车滑行或停车时使发动机的动力停止向驱动轮传输。

变速器设有倒挡，使汽车获得倒退行驶能力。

需要时，变速器还有动力输出功能。

变速器按传动比变化方式不同，变速器可分为有级式、无级式和综合式三种：有级式变速器应用最为广泛。

它采用齿轮传动，具有若干个定值传动比。

按所用轮系形式不同，有轴线固定式变速器和轴线旋转式变速器两种。

目前，轿车和轻、中型货车变速器的传动比通常有3-5个前进挡和一个倒挡；在重型货车用的组合式变速器中，则有更多挡位。

所谓变速器挡数，均指前进挡位数。

无级式变速器的传动比在一定的范围内可按无限多级变化，常见的有电力式和液力式两种。

电力式变速器在传动系统中也有广泛采用的趋势需要全套设计请联系QQ1537693694，其边素传动部件为直流串励电动机。

液力式变速器的传动部件是液力变矩器。

综合式变速器是指由液力变矩器和齿轮式有级变速器组成的液力机械式变速器，其传动比可在最大值和最小值之间的几个间断范围内作无级变化，目前应用较多。

汽车行驶的速度是不断变化的，这就要求汽车的变速器的变速比要尽量多，这就是无级变速。

尽管传统的齿轮变速箱并不理想，但其以结构简单、效率高、功率大三大显着优点依然占领着汽车变速箱的主流地位。

在跨越了三个世纪的一百多年后的今天，汽车还没有使用上满意的无级变速箱。

这是汽车的无奈和缺憾。

但是,人们始终没有放弃寻找实现理想汽车变速器的努力,各大汽车厂商对无级变速器表现了极大的热情，极度重视无级变速器在汽车领域的实用化进程。

a毕业论文（设计）题目：汽车5挡手动变速器设计学生：专业：车辆工程学号：指导老师：2014年6月汽车5挡手动变速器设计摘要：变速器是连接发动机与传动系统的至关重要的部分，对它的合理设计能够保证汽车在各种不的工况下满足需求，而且他的合理与否决定了发动机的动力能否高效发挥。

本次针对前置后驱形式设计一台五档手动变速器，并且采用三轴式。

这次设计主要考虑的是动力输出平顺、传动效率高、磨损消耗小、使用寿命长。

同时在设计时还会尽量考虑工艺的优化和经济性的要求。

设计采用三轴式，所以其中设计了一个直接档，提高传动效率。

变速器的换挡通过锁环式同步器实现，同时合理设计了一套与之相匹配的操作机构。

在整个过程中，通过基本参数计算出变速器的各种数据，并且严格校核，保证能够满足设计和使用要求。

关键词：变速器锁环式同步器中间轴Design on Car 5 Manual TransmissionAbstract：Transmission is connecting to the engine and transmission system is the important part with its reasonable design can ensure the normal order of the vehicle under various conditions, and he is reasonable or not determines the power of the engine can be efficient.This design for the front drive form a three shaft five file manual mechanical transmission, the design main consideration is power output smooth consumption, high transmission efficiency, wear small, long life of service. At the same time also will try to consider in the design of process optimization and economy requirements.Because of using three axis type, so designed a direct file, improve transmission efficiency . Transmission shift by the lock ring synchronizer, at the same time, the reasonable design a set of matching operator. Through the basic parameter to calculate the transmission of all kinds of data, another checking strictly, guaranteed to meet design ，use requirements.Keywords：transmission synchronizer intermediate shaft目录1 绪论 (1)1.1本次设计的目的及意义 (1)1.2变速器的发展现状 (2)1.3变速器设计面临的主要问题 (2)1.4毕业设计任务及要求 (3)2 变速器的总体方案确定 (4)2.1变速器的功用及设计要求 (4)2.2变速器传动机构的型式选择 (4)2.2.1三轴式变速器与两轴式变速器传动方案 (4)2.2.2倒档布局方案 (6)2.3零部件结构方案分析 (7)2.3.1齿轮型式 (7)2.3.2变速器轴 (8)2.3.3变速器轴承的选择 (8)3 变速器主要参数的选择与齿轮设计 (9)3.1变速器各档传动比的确定 (9)3.1.1主减速器传动比的确定 (9)3.1.2最低档传动比计算 (9)3.1.3变速器各档速比的配置 (11)3.1.4中心距 (11)3.1.5变速器的外形尺寸 (12)3.1.6齿轮参数的选择 (12)3.1.7各档齿轮计算 (14)3.2齿轮设计与计算 (19)3.2.1齿轮材料的选择原则 (19)3.2.2变速器齿轮强度校核 (19)3.3轴的结构和尺寸设计 (30)3.3.1轴的工艺要求 (30)3.3.2初选轴的直径 (31)3.4轴的强度校核 (32)3.4.1轴的刚度验算 (33)3.4.2轴的强度计算 (41)3.5轴承选择与寿命计算 (46)3.5.1输入轴轴承的选择与寿命计算 (46)4 变速器同步器与操纵机构的设计 (51)4.1同步器设计 (51)4.1.1同步器类型的选取 (51)4.1.2接近尺寸和分度尺寸 (51)4.1.3滑块宽度、内啮合套缺口宽度 (51)4.1.4同步器装配间隙 (52)4.2 同步锁环主要尺寸确定 (53)4.3 同步器校核 (54)4.3.1同步器同步时间校核 (54)4.4变速器的操纵机构 (56)4.4.1变速器操纵机构的功用 (56)4.4.2变速器操纵机构的要求 (56)4.4.3换档位置 (57)5. 结论 (60)致谢 (61)参考文献 (62)1 绪论1.1本次设计的目的及意义随着经济实力和科学技术的不断的发展，汽车工业不断发展，逐渐成为我国重要的工业产业，汽车的使用已经遍布我国的大江南北。

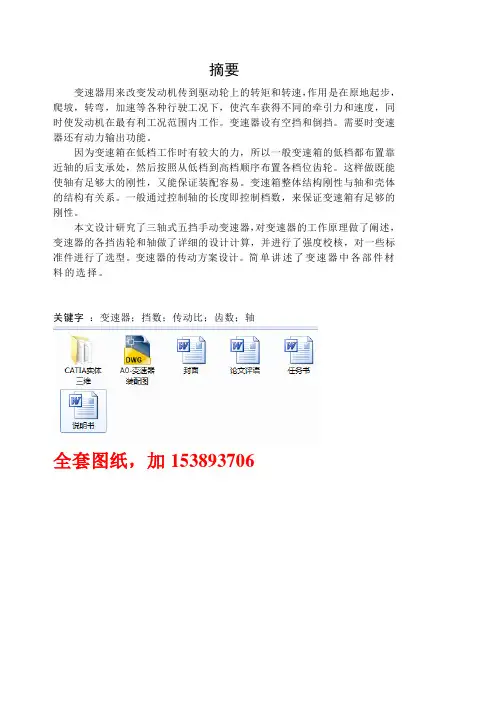

摘要变速器用来改变发动机传到驱动轮上的转矩和转速，作用是在原地起步，爬坡，转弯，加速等各种行驶工况下，使汽车获得不同的牵引力和速度，同时使发动机在最有利工况范围内工作。

变速器设有空挡和倒挡。

需要时变速器还有动力输出功能。

因为变速箱在低档工作时有较大的力，所以一般变速箱的低档都布置靠近轴的后支承处，然后按照从低档到高档顺序布置各档位齿轮。

这样做既能使轴有足够大的刚性，又能保证装配容易。

变速箱整体结构刚性与轴和壳体的结构有关系。

一般通过控制轴的长度即控制档数，来保证变速箱有足够的刚性。

本文设计研究了三轴式五挡手动变速器，对变速器的工作原理做了阐述，变速器的各挡齿轮和轴做了详细的设计计算，并进行了强度校核，对一些标准件进行了选型。

变速器的传动方案设计。

简单讲述了变速器中各部件材料的选择。

关键字：变速器；挡数；传动比；齿数；轴全套图纸，加153893706AbstractTransmission to change the engine reached on the driving wheel torque and speed, is aimed at marking start, climbing, turning, accelerate various driving conditions, the car was different traction and speed Meanwhile engine in the most favorable working conditions within the scope of the work. And the trans mission in neutral gear with reverse gear. Transmission also need power output function.Gearbox because of the low-grade work at a larger role, In general, thelow-grade gearbox layout are close to the axis after support, Following fromlow-grade to high-grade order of the layout of stalls gear. This will not only allow axis are large enough for a rigid, but also ensures easy assembly. Gear box overall structure and rigid axle and the shell structure of relations. Generally through the control shaft length control over several stalls to ensure that adequate gear box rigid.This paper describes the design of three-axis five block manual trans mission, the transmission principle of work elaborated, Transmission of the gear shaft and do a detailed design, and the intensity of a school. For some standard parts for the selection. Transmission Trans mission program design. A brief description of the trans mission of all components of the material choice.Keywords：block; Transmission ratio; Teeth; Axis目录摘要 (I)第1章绪论 (1)第2章变速器传动机构布置 (2)传动机构布置方案分析 (2) (2)倒挡布置方案 (5) (6)齿轮形式 (6)换挡机构形式 (6)变速器轴承 (7)第3章变速器主要参数的选择 (9)中心距A (9) (11)模数 (11)压力角α (11)螺旋角β的选取 (12)齿宽b (12)齿轮变位系数的选择原则 (13)各挡齿轮齿数的分配及传动比的计算 (13) (14) (15) (16) (16) (17)第4章齿轮校核 (21) (22) (22)σ............................................................................ 错误!未定义书签。

轻型载货车五档变速器总成及变速传动机构设计⽅案轻型载货车五档变速器总成及变速传动机构设计⽬录第⼀章前⾔第⼆章轻型载货车主要参数的确定2.1质量参数的确定2.2发动机的选型第三章变速器的设计与计算3.1设计⽅案的确定3.1.1两轴式3.1.2三轴式3.1.3液⼒机械式3.1.4确定⽅案3.2零部件的结构分析3.3基本参数的确定3.3.1变速器的档位数和传动⽐3.3.2中⼼距3.3.3变速器的轴向尺⼨3.3.4齿轮参数3.3.5各档齿轮齿数的分配3.4齿轮的设计计算3.4.1⼏何尺⼨计算3.4.2齿轮的材料及热处理3.4.3齿轮的弯曲强度3.4.4齿轮的接触强度第⼀章前⾔本次设计的课题为轻型载货车五档变速器总成及变速传动机构设计，该课题来源于结合⽣产实际。

本次课题研究的主要内容是：1.进⾏变速传动机构的设计<不包括同步器），完成标准件的选型。

2.完成强度计算。

3.对轴、齿轮等主要零件进⾏制造⼯艺分析。

4.对变速器装配⼯艺进⾏分析，包括装配顺序、轴承游隙调整、润滑等关于变速器的设计，⾸先要确定变速器的各档位的传动⽐和中⼼距，然后计算出齿轮参数以选择合适的齿轮并且对其进⾏校核，接着是初选变速器轴与轴承并且完成对轴和轴承的校核，最终完成了变速器的零件图和装配图的绘制。

本课题所设计出的变速器可以解决如下问题：a.正确选择变速器的档位数和传动⽐，使之与发动机参数匹配，以保证汽车具有良好的动⼒性与经济性；b.设置空档以保证汽车在必要时能将发动机与传动系长时间分离；设置倒档使汽车可以倒退⾏驶；c.操纵简单、⽅便、迅速、省⼒；d.传动效率⾼，⼯作平稳、⽆噪声；e.体⼩、质轻、承载能⼒强，⼯作可靠；f.制造容易、成本低廉、维修⽅便、使⽤寿命长；g.贯彻零件标准化、部件通⽤化及总成系列化等设计要求，遵守有关标准规定。

第⼆章轻型载货车主要参数确定2.1 质量参数的确定商⽤货车的总质量m a由整备质量m0、载质量m e和驾驶员以及随⾏⼈员质量三部分组成，即m a=m0+m e+65n11>整车整备质量m0 由m a= m0+m e+65n1,得：m0=m a-(m e+65n1>=3720-(1750+65×2）=1840kg m0=1840kg2>质量系数ηm0 ηm0=m e/m0=1750/1840=0.951 ηm0=0.9512.2 发动机的选型根据已知数据对发动机最⼤功率进⾏估算，由公式：其中A≈B1H=1.414×2.023=2.8605m2代⼊数据，得：=1/0.90<3720×9.8×0.02×100/3600+0.9×2.8605×1003/71640）= 58.5kw参考数据，选⽤以下发动机，主要参数如下：第三章变速器的设计与计算3.1 设计⽅案的确定轻型载货车变速器⼀般选⽤机械式变速器，它采⽤齿轮传动，具有若⼲个定值传动⽐。

第一章 传动比及齿轮计算方案二 商用车中间轴式 发动机功率max e P =66-18=48kw 转矩max e T =210-18=192 N .m 转矩转速nT=2100r/min 最高车速Uamax=110-18=92kw/h 总质量m=4100-36=4064kg 车轮R16=(B=205,H/B=55) r=R=24.2516　⨯+0.55×205=315.95mm 1.初选传动比m ax g i =1max a u =0.377max i i r n g pTp n n =（1.4～2.0）×2100=2940～4200r/minmax e T =9549×pe n αP maxp n =9549×19248)3.11.1(　⨯-=2626～3103 r/min ，取p n =3000 r/min0i =0.377maxa p u rn =0.3773109295.3153000-⨯⨯=3.884当0i ≤6时，取η=90%，轻型商用车1g i 在5.0～8.0范围内，g η=96% T η=η×g η=86.4% 最大传动比1g i 的选择： ① 满足最大爬坡度 t F =f F +w F +i F +j FGsin αGfcos αri i T Tg e +≥η01max对于商用车，f 取0.02，α=16.7°∴()T e g i T sin αfcos αGr i η0max 1+≥=()％4.86884.31927.1671602.031595.08.94064⨯⨯︒+︒⨯⨯⨯⨯sin .cos =5.44② 满足附着条件t F =f F +i F201max z Tg e f ri i T ≤ηφ，即T e z g i T r f i η0max 21≤φ=％4.86884.319231595.08.08.94064⨯⨯⨯⨯⨯=15.62在沥青混凝土干路面，φ=0.7～0.8，取φ=0.8 由以上两式得，5.44≤1g i ≤15.62 ∵轻型商用车1g i =5.0～8.0 ∴取1g i =7 各档传动比的确定 五档5g i =1，为直接挡按等比级数原则，一般汽车各挡传动比大致符合如下关系：q i i i i i i i i g g g g g g g g ====54433221式中：q —常数，也就是各挡之间的公比；因此，各挡的传动比为41q i g =，32q i g =，23q i g =，q i g =441g i q ==1.627所以各挡传动比与Ι挡传动比的关系为2g i =4.307，3g i =2.647，4g i =1.6272.初选中心距A初选中心距时，可根据下述经验公式31max g e A i T K A η=式中：A —变速器中心距（mm ）；A K —中心距系数，商用车：A K =8.6～9.6； max e T —发动机最大转矩（N .m ）；1i —变速器一挡传动比；g η—变速器传动效率，取96%。

经济型轿车机械式手动变速箱设计计算说明书目录1.设计任务书 (2)2.总体方案论证 (2)3.变速器主要参数及齿轮参数的选择 (5)4.变速器主要零部件的几何尺寸计算及可靠性分析 (15)4.1变速器齿轮 (15)4.2变速器的轴 (19)4.3变速器轴承 (24)5.驱动桥（主减速器齿轮）部分参数的设计与校核 (31)6.普通锥齿轮差速器的设计 (37)7.设计参数汇总（优化后） (45)*参考文献 (48)1设计任务书根据给定汽车车型的性能参数，进行汽车变速箱总体传动方案设计，选择并匹配各总成部件的结构型式，计算确定各总成部件的主要参数；详细计算指定总成的设计参数，绘出指定总成的装配图和部分零件图。

表1-1 轿车传动系统的主要参数2 总体方案论证变速器的基本功用是在不同的使用条件下，改变发动机传到驱动轮上的转矩和转速，使汽车得到不同的牵引力和速度，同时使发动机在最有利的工况范围内工作。

此外，应保证汽车能倒退行驶和在滑行时或停车时使发动机和传动系保持分离。

需要时还应有动力输出的功能。

变速器设计应当满足如下基本要求：☞具有正确的档数和传动比，保证汽车有需要的动力性和经济性指标；☞有空档和倒档，使发动机可以与驱动轮长期分离，使汽车能倒车；☞换档迅速、省力，以便缩短加速时间并提高汽车动力性（自动、半自动和电子操纵机构）；☞工作可靠。

汽车行驶中，变速器不得跳挡、乱挡以及换挡冲击等现象发生；☞应设置动力输出装置，以便必要时进行功率输出；☞效率高、噪声低、体积小、重量轻便于制造、成本低。

变速器是由变速传动机构和操纵机构组成。

根据前进档数的不同，变速箱有三、四、五和多挡几种。

根据轴的不同类型，分为固定轴式和旋转轴式两大类。

而前者又分为两轴式、中间轴式和多中间轴式变速箱。

在已经给出的设计条件中，具体的参数说明如下：2.1 传动机构布置方案分析（1）传动方案的选取根据提供的参数及设计需求，变速器传动方案的选择如下：1—输入轴 2—输入轴一档齿轮 3—输入轴倒档齿轮 4—倒档轴 5—倒档轴倒档齿轮6—输入轴二档齿轮 7—输入轴三档齿轮 8—三、四档同步器 9—输入轴四档齿轮10—支撑 11—输入轴五档齿轮 12—五档同步器 13—输出轴 14—输出轴五档齿轮 15—输出轴四档齿轮 16—输出轴三档齿轮 17—输出轴二档齿轮 18—一、二档同步器19—输出轴倒档齿轮 20—差速器半轴齿轮 21——差速器星行星齿轮图2-1 变速器传动方案该方案的的特点是：变速器输出轴与主减速器主动齿轮做成一体，由于发动机横置，故主减速器不需要有改变转矩方向的作用，主减速器齿轮选用斜齿圆柱齿轮。
