电子束焊工艺.

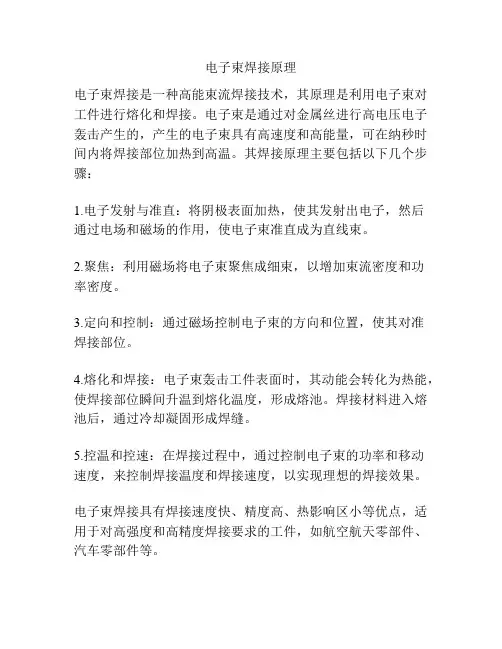

电子束焊接原理
电子束焊接是一种高能束流焊接技术，其原理是利用电子束对工件进行熔化和焊接。

电子束是通过对金属丝进行高电压电子轰击产生的，产生的电子束具有高速度和高能量，可在纳秒时间内将焊接部位加热到高温。

其焊接原理主要包括以下几个步骤：
1.电子发射与准直：将阴极表面加热，使其发射出电子，然后
通过电场和磁场的作用，使电子束准直成为直线束。

2.聚焦：利用磁场将电子束聚焦成细束，以增加束流密度和功
率密度。

3.定向和控制：通过磁场控制电子束的方向和位置，使其对准
焊接部位。

4.熔化和焊接：电子束轰击工件表面时，其动能会转化为热能，使焊接部位瞬间升温到熔化温度，形成熔池。

焊接材料进入熔池后，通过冷却凝固形成焊缝。

5.控温和控速：在焊接过程中，通过控制电子束的功率和移动
速度，来控制焊接温度和焊接速度，以实现理想的焊接效果。

电子束焊接具有焊接速度快、精度高、热影响区小等优点，适用于对高强度和高精度焊接要求的工件，如航空航天零部件、汽车零部件等。

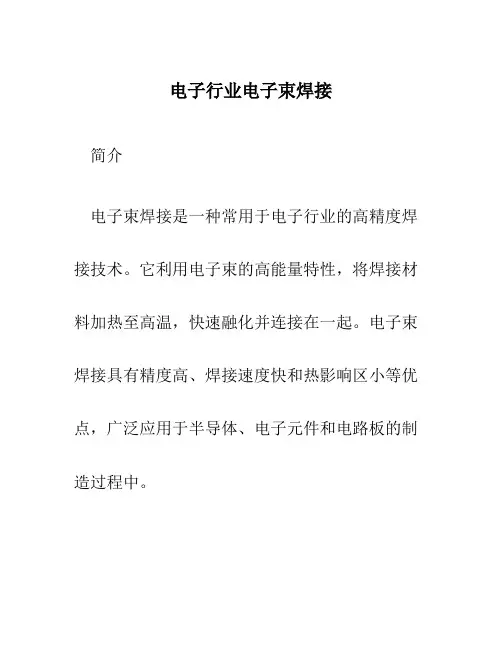

电子行业电子束焊接简介电子束焊接是一种常用于电子行业的高精度焊接技术。

它利用电子束的高能量特性，将焊接材料加热至高温，快速融化并连接在一起。

电子束焊接具有精度高、焊接速度快和热影响区小等优点，广泛应用于半导体、电子元件和电路板的制造过程中。

工艺流程电子束焊接的工艺流程包括以下几个步骤：1.准备工作：对焊接材料进行清洁处理，确保表面不含杂质和氧化物。

同时，需要根据焊接要求确定焊接参数，包括电子束功率、聚焦电压和聚焦电流等。

2.对焊接材料进行定位和夹持：将待焊接的材料放置在焊接台上，并使用夹具进行固定，以确保焊接过程中的稳定性和准确性。

3.开始焊接：启动电子束装置，将电子束聚焦并瞄准焊接位置。

电子束穿过电子枪并聚焦在工件上，加热焊接材料达到融化温度并实现焊接。

4.焊接结束：完成焊接后，关闭电子束装置，等待焊接区域冷却。

同时，对焊接区域进行检查，确保焊接质量符合要求。

特点和优势电子束焊接在电子行业中得到广泛应用，主要受益于以下几个特点和优势：•高精度：电子束焊接能够提供非常精确的焊接结果，焊接位置和焊缝的尺寸控制非常准确，有助于保证电子产品的稳定性和可靠性。

•焊接速度快：电子束焊接的加热速度非常快，因为电子束本身具有高能量，能够迅速将焊接材料加热至融化温度。

相比传统焊接方法，电子束焊接能够大大缩短焊接时间，提高生产效率。

•热影响区小：电子束焊接时，焊接区域受热的时间非常短，因此在焊接过程中产生的热量对材料周围的影响非常小。

这意味着电子束焊接可以避免或减少由于热应力引起的变形和损坏，提高焊接质量。

•适用范围广：电子束焊接可以应用于各种材料的焊接，包括金属、陶瓷和非金属材料。

它在不同类型的电子元件、半导体和电路板的制造过程中都有重要的应用价值。

•自动化程度高：电子束焊接可以与自动化设备相结合，实现工艺的自动化和智能化。

通过编程和机器控制，可以实现焊接参数的精确控制和焊接过程的自动化控制。

应用案例LED封装在LED封装过程中，电子束焊接被广泛应用于焊接LED芯片和良好导热性能的基座之间的连接。

特种焊接——电子束焊新技术和新工艺目录1.前言2.电子束焊的特点3.电子束焊焊接方法的分类4.电子束焊的主要优缺点5.电子束焊的应用范围6.电子束焊的设备与装备7.电子束焊的焊接工艺8. 电子束焊的工艺参数9.获得深熔焊的工艺方法10.总结1.前言在各种产品制造工业中，焊接与切割（热切割）是一种十分重要的加工工艺。

据工业发达国家统计,每年仅需要进行焊接加工后使用的钢材就占钢总产量的45%左右。

金属焊接是指通过适当的手段，使两个分离的金属物体（同种金属或异种金属）产生原子（分子）间结合而连接成一体的连接方法。

焊接不仅可以解决各种钢材的连接，而且还可以解决铝、铜等有色金属及钛、锆等特种金属材料的连接，因而已广泛应用于机械制造、造船、海洋开发、汽车制造、石油化工、航天技术、原子能、电力、电子技术及建筑等部门。

随着现代工业生产的需要和科学技术的蓬勃发展，焊接技术不断进步。

仅以新型焊接方法而言，到目前为止，已达数十种之多。

特种焊接技术是指除了焊条电弧焊、埋弧焊、气体保护焊等一些常规的焊接方法之外的一些先进的焊接方法，如激光焊、电子束焊、等离子弧焊、扩散焊等。

生产中选择焊接方法时，不但要了解各种焊接方法的特点和选用范围，而且要考虑产品的要求，然后还要根据所焊产品的结构、材料以及生产技术等条件做出初步选择。

电子束焊是利用加速和聚焦的电子束轰击置于真空或非真空中的焊件所产生的热能进行焊接的方法。

电子束撞击工件时，其动能的96%可转化为焊接所需的热能，能量密度高达310～510KW/2cm ，而焦点处的最高温度达5953C 左右。

电子束焊是一种先进的焊接方法，在工业上的应用只有不到60年的历史，首先是用于原子能及宇航工业，继而扩大到航空、汽车、电子、电器、机械、医疗、石油化工、造船、能源等工业部门，创造了巨大的社会经济效益，并日益受到人们的关注。

2.电子束焊的特点电子束焊（electronic beam welding ）是高能量密度的焊接方法，它利用空间定向高速运动的电子束，撞击工件表面并将动能转化为热能，使被焊金属迅速融化和蒸发。

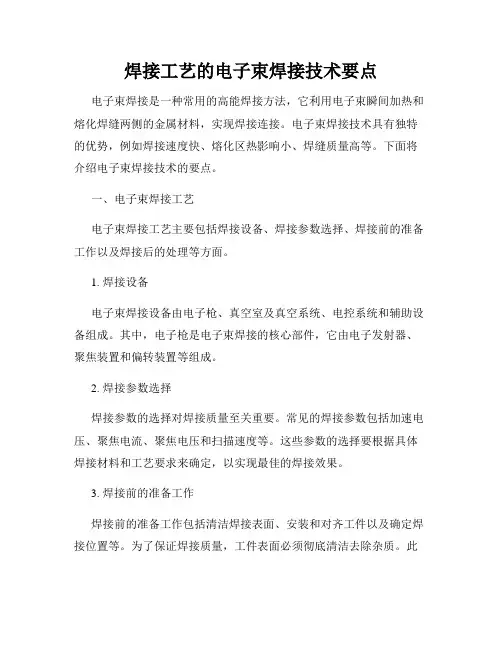

焊接工艺的电子束焊接技术要点电子束焊接是一种常用的高能焊接方法，它利用电子束瞬间加热和熔化焊缝两侧的金属材料，实现焊接连接。

电子束焊接技术具有独特的优势，例如焊接速度快、熔化区热影响小、焊缝质量高等。

下面将介绍电子束焊接技术的要点。

一、电子束焊接工艺电子束焊接工艺主要包括焊接设备、焊接参数选择、焊接前的准备工作以及焊接后的处理等方面。

1. 焊接设备电子束焊接设备由电子枪、真空室及真空系统、电控系统和辅助设备组成。

其中，电子枪是电子束焊接的核心部件，它由电子发射器、聚焦装置和偏转装置等组成。

2. 焊接参数选择焊接参数的选择对焊接质量至关重要。

常见的焊接参数包括加速电压、聚焦电流、聚焦电压和扫描速度等。

这些参数的选择要根据具体焊接材料和工艺要求来确定，以实现最佳的焊接效果。

3. 焊接前的准备工作焊接前的准备工作包括清洁焊接表面、安装和对齐工件以及确定焊接位置等。

为了保证焊接质量，工件表面必须彻底清洁去除杂质。

此外，工件的安装和对齐对焊接结果也有重要影响，需要严格按照工艺要求进行操作。

4. 焊接后的处理焊接完成后，需要对焊接接头进行检查和处理。

可以采用非破坏性检测方法，例如X射线检测和超声波检测等，来评估焊接接头的质量。

同时，还可以对焊接接头进行后续处理，例如涂敷防腐剂、热处理和机械加工等，以提高焊缝的性能和外观。

二、电子束焊接技术的要点1. 选择合适的焊接参数电子束焊接的焊接参数选择十分重要。

加速电压和聚焦电流的组合将决定电子束的能量密度，从而影响着焊缝的形态和质量。

同时，聚焦电压和扫描速度的设置也会影响焊接接头的宽度和深度。

因此，在实际操作中，需要根据具体要求进行合理的参数选择。

2. 确保较好的真空环境在电子束焊接过程中，要保持较好的真空环境，以确保电子束的稳定和焊接质量的提高。

真空度的要求根据具体工艺和焊接材料而变化，但通常要求真空度在10^-4至10^-5 Pa之间。

3. 控制焊接速度和扫描模式焊接速度的选择需要综合考虑焊接材料的熔化温度、热导率以及焊缝的质量要求等因素。

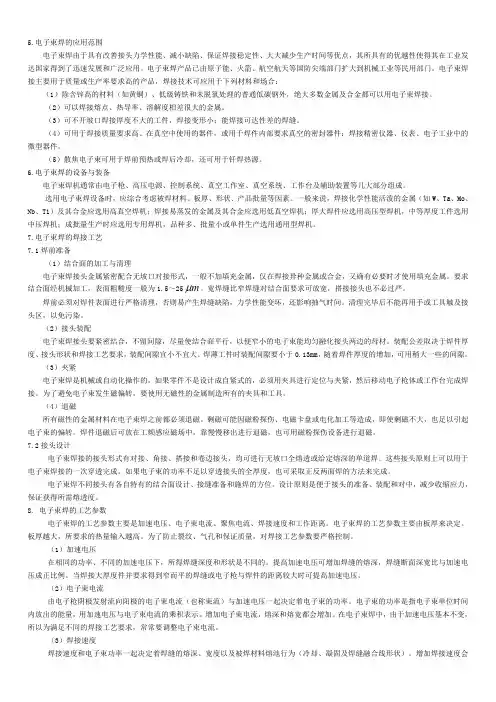

5.电子束焊的应用范围电子束焊由于具有改善接头力学性能、减小缺陷、保证焊接稳定性、大大减少生产时间等优点，其所具有的优越性使得其在工业发达国家得到了迅速发展和广泛应用。

电子束焊产品已由原子能、火箭、航空航天等国防尖端部门扩大到机械工业等民用部门。

电子束焊接主要用于质量或生产率要求高的产品，焊接技术可应用于下列材料和场合：（1）除含锌高的材料（如黄铜）、低级铸铁和未脱氧处理的普通低碳钢外，绝大多数金属及合金都可以用电子束焊接。

（2）可以焊接熔点、热导率、溶解度相差很大的金属。

（3）可不开坡口焊接厚度不大的工件，焊接变形小；能焊接可达性差的焊缝。

（4）可用于焊接质量要求高、在真空中使用的器件，或用于焊件内部要求真空的密封器件；焊接精密仪器、仪表、电子工业中的微型器件。

（5）散焦电子束可用于焊前预热或焊后冷却，还可用于钎焊热源。

6.电子束焊的设备与装备电子束焊机通常由电子枪、高压电源、控制系统、真空工作室、真空系统、工作台及辅助装置等几大部分组成。

选用电子束焊设备时，应综合考虑被焊材料、板厚、形状、产品批量等因素。

一般来说，焊接化学性能活泼的金属（如W、Ta、Mo、Nb、Ti）及其合金应选用高真空焊机；焊接易蒸发的金属及其合金应选用低真空焊机；厚大焊件应选用高压型焊机，中等厚度工件选用中压焊机；成批量生产时应选用专用焊机，品种多、批量小或单件生产选用通用型焊机。

7.电子束焊的焊接工艺7.1焊前准备（1）结合面的加工与清理电子束焊接头金属紧密配合无坡口对接形式，一般不加填充金属，仅在焊接异种金属或合金，又确有必要时才使用填充金属。

要求。

宽焊缝比窄焊缝对结合面要求可放宽，搭接接头也不必过严。

结合面经机械加工，表面粗糙度一般为1.5～25m焊前必须对焊件表面进行严格清理，否则易产生焊缝缺陷，力学性能变坏，还影响抽气时间。

清理完毕后不能再用手或工具触及接头区，以免污染。

（2）接头装配电子束焊接头要紧密结合，不留间隙，尽量使结合面平行，以便窄小的电子束能均匀融化接头两边的母材。

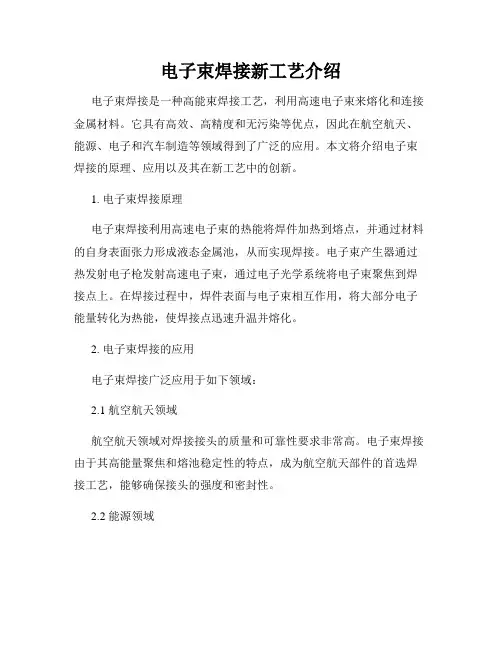

电子束焊接新工艺介绍电子束焊接是一种高能束焊接工艺，利用高速电子束来熔化和连接金属材料。

它具有高效、高精度和无污染等优点，因此在航空航天、能源、电子和汽车制造等领域得到了广泛的应用。

本文将介绍电子束焊接的原理、应用以及其在新工艺中的创新。

1. 电子束焊接原理电子束焊接利用高速电子束的热能将焊件加热到熔点，并通过材料的自身表面张力形成液态金属池，从而实现焊接。

电子束产生器通过热发射电子枪发射高速电子束，通过电子光学系统将电子束聚焦到焊接点上。

在焊接过程中，焊件表面与电子束相互作用，将大部分电子能量转化为热能，使焊接点迅速升温并熔化。

2. 电子束焊接的应用电子束焊接广泛应用于如下领域：2.1 航空航天领域航空航天领域对焊接接头的质量和可靠性要求非常高。

电子束焊接由于其高能量聚焦和熔池稳定性的特点，成为航空航天部件的首选焊接工艺，能够确保接头的强度和密封性。

2.2 能源领域电子束焊接广泛应用于核电站中的管道和容器的焊接，能够保证焊缝的强度和耐高温性能。

同时，在太阳能光伏领域，电子束焊接可以高效地连接光伏电池片和电池组件，提高太阳能电池的转换效率。

2.3 电子领域电子束焊接可以用于连接微电子器件和半导体材料。

其高能量聚焦和熔池稳定性使得焊缝的尺寸控制精度高，适用于微尺寸器件的焊接，如微芯片、集成电路和MEMS。

2.4 汽车制造领域电子束焊接在汽车制造中常用于焊接车身结构和发动机部件。

电子束焊接可以实现高强度焊缝和减少变形，提高汽车的结构强度和安全性能。

3. 电子束焊接新工艺创新近年来，电子束焊接工艺在不断创新发展中引入了一些新的技术和方法。

以下是一些典型的创新应用：3.1 多束电子束焊接多束电子束焊接利用多个电子束同时对焊件进行加热，可以提高焊接速度和效率，同时减少焊接变形。

这种方法广泛应用于大批量零件的快速焊接，如汽车车身焊接和飞行器结构焊接。

3.2 电子束熔覆电子束熔覆是一种利用电子束加热将金属粉末加热到熔点，并喷射到基体表面形成涂层的工艺。

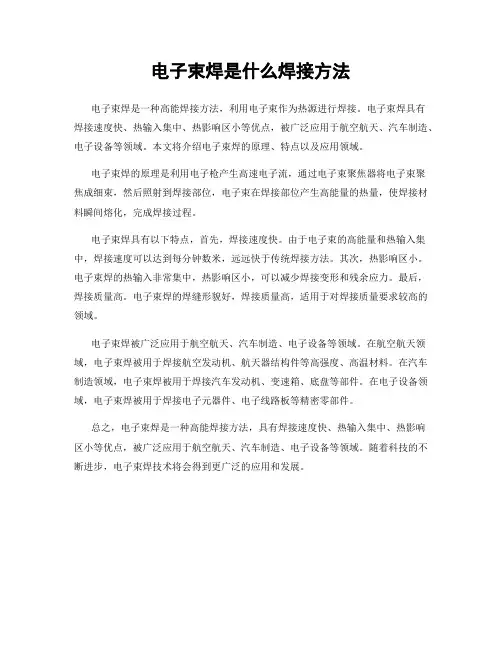

电子束焊是什么焊接方法
电子束焊是一种高能焊接方法，利用电子束作为热源进行焊接。

电子束焊具有
焊接速度快、热输入集中、热影响区小等优点，被广泛应用于航空航天、汽车制造、电子设备等领域。

本文将介绍电子束焊的原理、特点以及应用领域。

电子束焊的原理是利用电子枪产生高速电子流，通过电子束聚焦器将电子束聚
焦成细束，然后照射到焊接部位，电子束在焊接部位产生高能量的热量，使焊接材料瞬间熔化，完成焊接过程。

电子束焊具有以下特点，首先，焊接速度快。

由于电子束的高能量和热输入集中，焊接速度可以达到每分钟数米，远远快于传统焊接方法。

其次，热影响区小。

电子束焊的热输入非常集中，热影响区小，可以减少焊接变形和残余应力。

最后，焊接质量高。

电子束焊的焊缝形貌好，焊接质量高，适用于对焊接质量要求较高的领域。

电子束焊被广泛应用于航空航天、汽车制造、电子设备等领域。

在航空航天领域，电子束焊被用于焊接航空发动机、航天器结构件等高强度、高温材料。

在汽车制造领域，电子束焊被用于焊接汽车发动机、变速箱、底盘等部件。

在电子设备领域，电子束焊被用于焊接电子元器件、电子线路板等精密零部件。

总之，电子束焊是一种高能焊接方法，具有焊接速度快、热输入集中、热影响
区小等优点，被广泛应用于航空航天、汽车制造、电子设备等领域。

随着科技的不断进步，电子束焊技术将会得到更广泛的应用和发展。

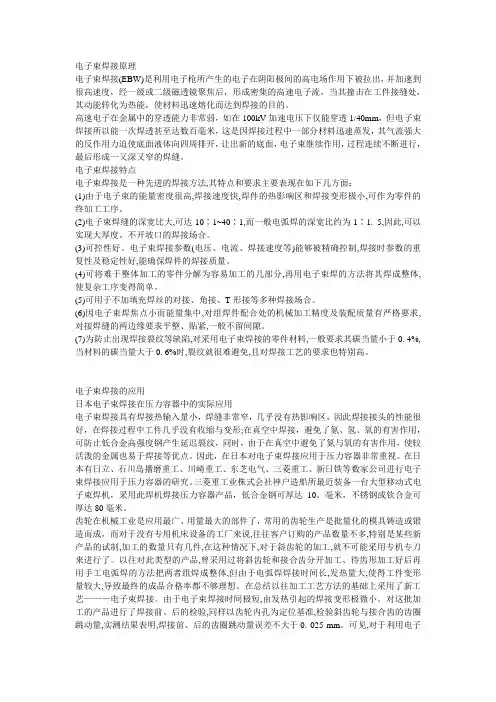

电子束焊接原理电子束焊接(EBW)是利用电子枪所产生的电子在阴阳极间的高电场作用下被拉出，并加速到很高速度，经一级或二级磁透镜聚焦后，形成密集的高速电子流，当其撞击在工件接缝处，其动能转化为热能，使材料迅速熔化而达到焊接的目的。

高速电子在金属中的穿透能力非常弱，如在100kV加速电压下仅能穿透1/40mm，但电子束焊接所以能一次焊透甚至达数百毫米，这是因焊接过程中一部分材料迅速蒸发，其气流强大的反作用力迫使底面液体向四周排开，让出新的底面，电子束继续作用，过程连续不断进行，最后形成一又深又窄的焊缝。

电子束焊接特点电子束焊接是一种先进的焊接方法,其特点和要求主要表现在如下几方面：(1)由于电子束的能量密度很高,焊接速度快,焊件的热影响区和焊接变形极小,可作为零件的终加工工序。

(2)电子束焊缝的深宽比大,可达10∶1~40∶1,而一般电弧焊的深宽比约为1∶1. 5,因此,可以实现大厚度、不开坡口的焊接场合。

(3)可控性好。

电子束焊接参数(电压、电流、焊接速度等)能够被精确控制,焊接时参数的重复性及稳定性好,能确保焊件的焊接质量。

(4)可将难于整体加工的零件分解为容易加工的几部分,再用电子束焊的方法将其焊成整体,使复杂工序变得简单。

(5)可用于不加填充焊丝的对接、角接、T形接等多种焊接场合。

(6)因电子束焊焦点小而能量集中,对组焊件配合处的机械加工精度及装配质量有严格要求,对接焊缝的两边缘要求平整、贴紧,一般不留间隙。

(7)为防止出现焊接裂纹等缺陷,对采用电子束焊接的零件材料,一般要求其碳当量小于0. 4%, 当材料的碳当量大于0. 6%时,裂纹就很难避免,且对焊接工艺的要求也特别高。

电子束焊接的应用日本电子束焊接在压力容器中的实际应用电子束焊接具有焊接热输入量小，焊缝非常窄，几乎没有热影响区，因此焊接接头的性能很好，在焊接过程中工件几乎没有收缩与变形;在真空中焊接，避免了氮、氢、氧的有害作用，可防止低合金高强度钢产生延迟裂纹，同时，由于在真空中避免了氮与氧的有害作用，使较活泼的金属也易于焊接等优点。

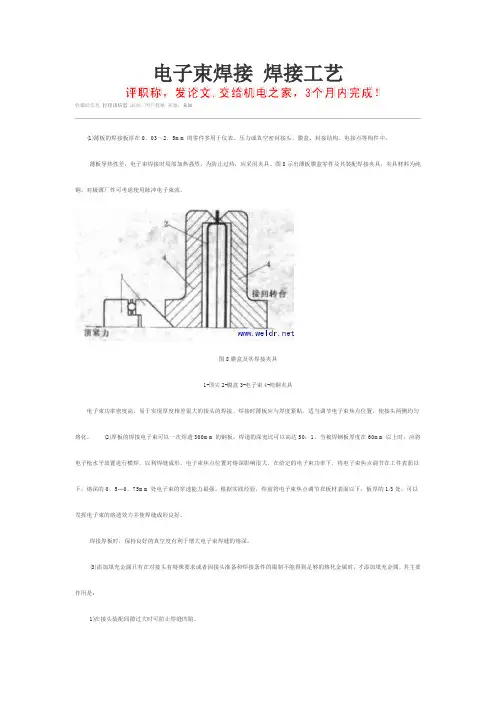

电子束焊接焊接工艺收藏此信息打印该信息添加：用户投稿来源：未知(1)薄板的焊接板厚在0．03～2．5mm的零件多用于仪表、压力或真空密封接头、膜盒、封接结构、电接点等构件中。

薄板导热性差，电子束焊接时局部加热强烈。

为防止过热，应采用夹具。

图8示出薄板膜盒零件及其装配焊接夹具，夹具材料为纯铜，对极薄厂件可考虑使用脉冲电子束流。

图8膜盒及其焊接夹具1-顶尖2-膜盒3-电子束4-纯铜夹具电子束功率密度高，易于实现厚度相差很大的接头的焊接。

焊接时薄板应与厚度紧贴，适当调节电子束焦点位置，使接头两侧均匀熔化。

(2)厚板的焊接电子束可以一次焊透300mm的钢板，焊道的深宽比可以高达50：1。

当被焊钢板厚度在60mm以上时，应将电子枪水平放置进行横焊，以利焊缝成形。

电子束焦点位置对熔深影响很大，在给定的电子束功率下，将电子束焦点调节在工件表面以下，熔深的0．5—0．75mm处电子束的穿透能力最强。

根据实践经验，焊前将电子束焦点调节在板材表面以下，板厚的1/3处，可以发挥电子束的熔透效力并使焊缝成形良好。

焊接厚板时，保持良好的真空度有利于增大电子束焊缝的熔深。

(3)添加填充金属只有在对接头有特殊要求或者因接头准备和焊接条件的限制不能得到足够的熔化金属时，才添加填充金属，其主要作用是：1)在接头装配间隙过大时可防止焊缝凹陷。

2)在焊接裂纹敏感材料或异种金属接头时可防止裂纹的产生。

3)在焊接沸腾钢时，加入少量含脱氧剂(铝、锰、硅等)的焊丝，或在焊接铜时加入镍，均有助于消除气孔。

添加填充金属的方法是在接头处放置填充金属。

箔状填充金属可夹在接缝的间隙处，丝状填充金属可用送丝机构送入或用定位焊固定。

送丝机构应保证焊丝准确地送入电子束的作用范围内。

送丝嘴应尽可能靠近熔池，其表面应有涂层以防金属飞溅物的沾污。

应选用耐热钢来制造送丝嘴。

应能方便地对送丝机构进行调节，以改变送丝嘴到熔池的距离、送丝方向以及与工件的夹角等。

焊丝应从熔池前方送入。

电子束焊是什么焊接方法电子束焊是一种高能量密度焊接方法，它利用电子束的高速运动和高能量来实现材料的熔化和连接。

电子束焊接是一种非常精密的焊接工艺，通常用于对焊接质量要求非常高的工件，如航空航天领域的零部件、精密仪器仪表等。

电子束焊接的原理是利用电子枪产生的高速电子束，通过对工件表面进行扫描，将电子束的能量转化为热能，使工件表面迅速升温并熔化，然后通过控制电子束的位置和功率来实现对工件的精确焊接。

电子束焊接的特点是焊接速度快、热影响区小、焊接变形小、焊缝质量高等优点，因此在一些对焊接质量要求极高的领域得到广泛应用。

电子束焊接的工艺过程中，首先需要将工件的表面清洁干净，以保证焊接质量。

然后通过控制电子束的聚焦和偏转，使其精确地照射到焊接位置，产生高温熔化工件表面，形成熔池。

在熔池形成的同时，还需要通过控制电子束的功率和速度，使熔池得到合适的温度和流动性，以保证焊接质量。

最后，通过控制电子束的扫描路径，完成整个焊接过程，形成均匀、牢固的焊缝。

电子束焊接的优点之一是焊接速度快，这使得它在大批量生产中具有明显的优势。

另外，由于电子束焊接过程中几乎没有热输入到工件周围，因此可以减少或避免焊接变形和残余应力，从而提高了焊接质量。

此外，电子束焊接还可以实现对材料的深度焊接，适用于对焊接深度要求较高的工件。

然而，电子束焊接也存在一些局限性，首先是设备成本较高，需要专门的电子束焊接设备和配套的真空系统，这增加了焊接成本。

另外，电子束焊接对工件的形状和尺寸有一定的限制，不适用于过大或过厚的工件。

此外，电子束焊接需要在真空环境下进行，这增加了工艺复杂性和操作难度。

总的来说，电子束焊接作为一种高能量密度焊接方法，具有焊接速度快、热影响区小、焊接变形小、焊缝质量高等优点，适用于对焊接质量要求非常高的工件。

然而，由于设备成本较高、对工件形状和尺寸有限制、需要在真空环境下进行等局限性，因此在实际应用中需要根据具体情况进行选择。

电子束焊接电子束焊接是一种利用电子束作为热源的焊接工艺。

电子束发生器中的阴极加热到一定的温度时逸出电子，电子在高压电场中被加速，通过电磁透镜聚焦后，形成能量密集度极高的电子束，当电子束轰击焊接表面时，电子的动能大部分转变为热能，使焊接件的结合处的金属熔融，当焊件移动时，在焊件结合处形成一条连续的焊缝。

对于真空电子束焊机，要焊接的工件置于真空室中，一般装夹在可直线移动或旋转的工作台上。

焊接过程可通过观察系统观察。

电子束焊接技术因其高能量密度和优良的焊缝质量，率先在国内航空工业得到应用。

先进发动机和飞机工业中已广泛应用了电子束焊接技术，取得了很大的经济效益和社会效益，该项技术从上世纪八十年代开始逐步在向民用工业转化。

汽车工业、机械工业等已广泛应用该技术。

我国自行研制电子束焊机始于60年代，至今已研制生产出不同类型和功能的电子束焊机上百台，并形成了一支研制生产的技术队伍，能为国内市场提供小功率的电子束焊机。

近年来，出现了关键部件（电子枪，高压电源等）引进、其它部件国内配套的引进方式，这种方式的优点是：设备既保持了较高的技术水平，又能大大降低成本，同时还能对用户提供较完善的售后服务。

北京航空工艺研究所以此方式为某航空厂实施设备的总体设计和总成，实现了某重要构件的真空电子束焊接；桂林电器科学研究所也通过这种方式开发了HDG(Z)-6型双金属带材高压电子束连续自动焊接生产线，该机加速电压120kV、束流0～50mA、电子束功率6kW，带材运行速度0～15m/min，从而使我国挤身于世界上能生产这种生产线的几个国家之一。

北京中科电气高技术公司近期为上海通用汽车公司研制成功自动变速车液力扭变器涡轮组件电子束焊机，70 s内可完成两条端面圆焊缝的焊接，并已投入商业化生产。

目前，以科学院电工所的EBW系列为代表的汽车齿轮专用电子束焊机占据了国内汽车齿轮电子束焊接的主要市场份额；我国的中小功率电子束焊机已接近或赶上国外同类产品的先进水平，而价格仅为国外同类产品的1/4左右，有明显的性能价格比优势。

电子束焊接工艺简介电子束焊接是一种高效、精密的焊接技术，由于其在电子工业、航空航天等领域的广泛应用，成为热门研究和关注的焦点。

本文将对电子束焊接的工艺流程、特点以及应用进行简要介绍。

一、电子束焊接的工艺流程电子束焊接是一种高能量密度激光焊接方法，通过电子束束流的聚焦，将热能集中在焊缝上，使焊缝迅速熔化并形成牢固的焊接接头。

其工艺流程如下：1. 设定焊接参数：包括功率、电流、加速电压等，根据工件材料和所需焊接强度确定最佳参数。

2. 准备工件：将待焊接的工件进行清洁处理，确保表面没有灰尘、油污等杂质。

3. 定位工件：将工件安装在焊接平台上并进行精确定位，确保焊缝位置准确。

4. 开启真空系统：电子束焊接需要在真空环境下进行，确保焊接过程没有气体干扰。

5. 聚焦电子束：打开电子束发射装置，聚焦束流到焊缝上，形成高能量密度。

6. 进行焊接：启动电子束焊接机，控制焊接速度和焊接时间，实现焊缝的熔化和焊接。

7. 冷却焊接接头：焊接完成后，对焊接接头进行冷却处理，使焊缝达到最佳的强度和连接性。

二、电子束焊接的特点电子束焊接具有许多独特的特点，使其在高精度焊接领域具有广泛的应用前景。

1. 高能量密度：电子束焊接采用高能量密度的电子束进行焦点聚焦，能够在瞬间将焊接区域加热到极高温度，实现快速熔化和焊接。

2. 焊缝精度高：电子束焊接具有非常小的焊缝宽度和热影响区，焊缝几乎没有变形和气孔等缺陷，保证了焊接接头的精密度和可靠性。

3. 适用于多种材料：电子束焊接适用于各种金属材料的焊接，包括不锈钢、铝合金、镍合金等，广泛应用于汽车、航空航天等行业。

4. 环境友好：电子束焊接不需要使用焊接剂和填充材料，避免了焊接过程中的气体污染和材料浪费问题，对环境更加友好。

5. 自动化程度高：电子束焊接可以实现自动化和机器人化操作，提高生产效率，降低人工成本。

三、电子束焊接的应用电子束焊接广泛应用于电子元件、航空航天、汽车制造等领域。

以下为部分应用案例：1. 电子元件焊接：电子束焊接适用于焊接微小尺寸的电子元件，如电子芯片、连接器等，确保接头的高精密度和稳定性。

电子束焊是什么焊接方法电子束焊是一种高能束焊接方法，它利用电子束对工件进行加热熔化，然后通过焊接材料的自身流动和凝固形成焊缝。

电子束焊是一种非常高效的焊接方法，具有热输入小、焊接变形小、焊缝质量高等优点，因此在航空航天、船舶制造、汽车制造等领域得到了广泛应用。

首先，电子束焊的原理是利用电子枪产生高速电子束，通过聚焦装置将电子束聚焦到极小的直径，然后照射到工件上。

在电子束照射的瞬间，工件表面的材料受到高速电子束的冲击而受热，瞬间融化形成熔池，然后通过熔池的流动和凝固形成焊缝。

电子束焊的焊接过程在真空或者低压环境下进行，这样可以避免电子束与空气中的氧气发生作用，保证焊接的质量。

其次，电子束焊具有独特的优点。

首先，电子束焊的热输入非常小，焊接过程中工件的热影响区非常窄，因此可以减少焊接变形，特别适合焊接厚度薄的工件。

其次，电子束焊的焊缝质量非常高，焊缝表面光滑，无气孔、夹杂等缺陷，焊接强度高。

另外，电子束焊还可以焊接高熔点金属，如钛合金、镍基合金等，具有广泛的适用性。

最后，电子束焊也存在一些局限性。

首先，电子束焊设备成本较高，需要真空或者低压环境，设备维护成本也较高。

其次，电子束焊对工件的加工要求较高，需要保证工件表面的清洁度和平整度。

另外，电子束焊焊接速度较慢，不适合大批量生产。

总的来说，电子束焊是一种高效、高质量的焊接方法，具有广泛的应用前景。

随着焊接技术的不断发展，电子束焊在航空航天、核工业、汽车制造等领域的应用将会更加广泛，为工业制造提供更加可靠的焊接解决方案。
